引入
井底之蛙
引入
小鳥說：“天無邊無際，大得很！”
小青蛙笑了，自信地說:“我每天都坐在井里，我是不會弄錯的。你看，天空只有井口那么大。”
光在同一種均勻的介質中是沿直線傳播的
引入
枯井
水井

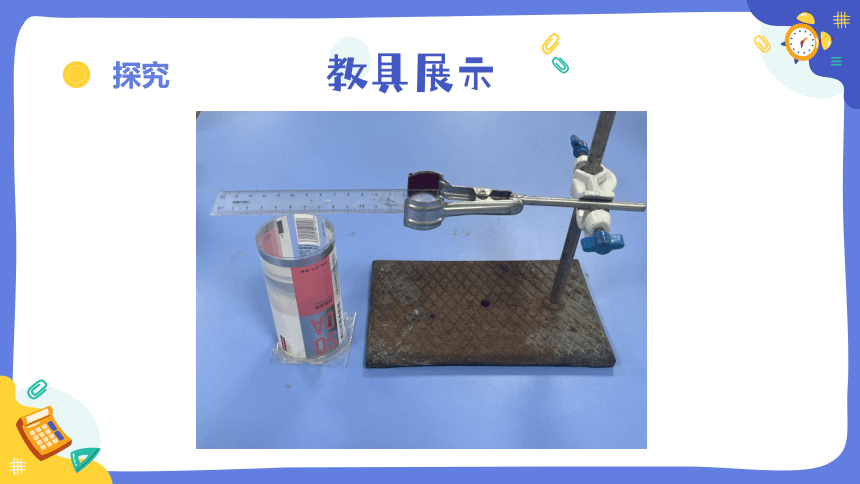

教具展示
探究

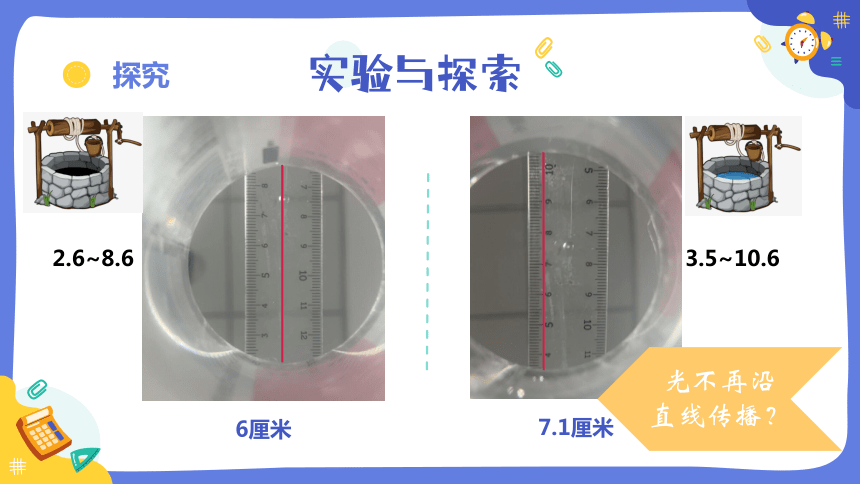

實驗與探索
探究
2.6~8.6
3.5~10.6
6厘米
7.1厘米
光不再沿直線傳播？
光的折射
七年級下第二章第五節

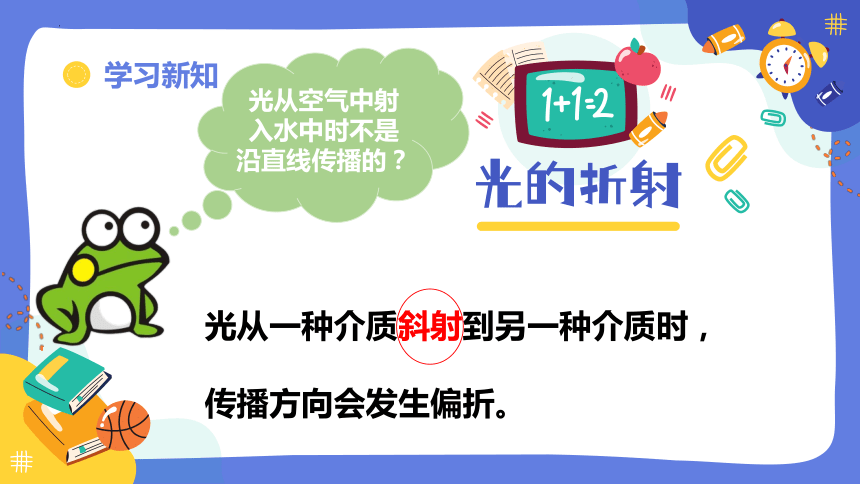

光的折射
光從空氣中射入水中時不是沿直線傳播的？
光從一種介質斜射到另一種介質時，傳播方向會發生偏折。
學習新知

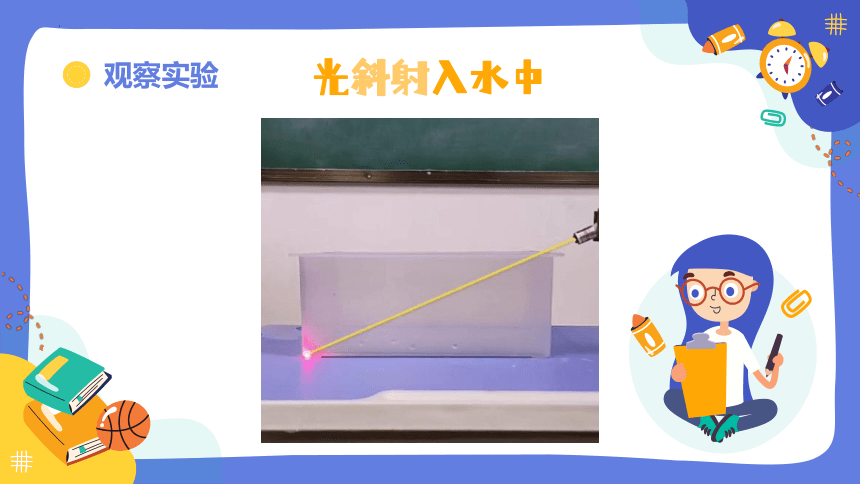

觀察實驗
光斜射入水中
學習新知

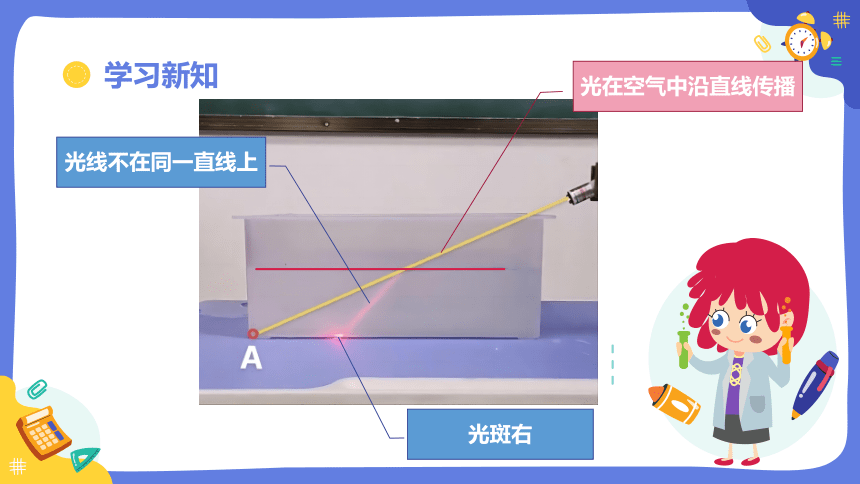

光在空氣中沿直線傳播
光斑右
光線不在同一直線上
學習新知
入射光線與折射光線在同一直線上
光的傳播方向不變
光垂直射入水中
作圖
光斜射入水中
光垂直射入水中
溫故知新
三線
兩角
輔助線
1、入射光線、反射光線、法線位于同一平面內。
2、入射光線和反射光線分居于法線的兩側。
3、光路是可逆的。
4、反射角等于入射角。
光的反射規律
入射光線
折射光線
法線
入射角
折射角
溫故知新
入射光線與折射光線分居于法線兩側
光的折射規律
探究
三線是否共面？
3
入射角和折射角之間的關系？
1
2
光路是否可逆？
探究
50°
35°
光斜射入玻璃磚中
折射光線向法線偏移
折射角小于入射角
O
入射角與折射角的變化關系
學生實驗
入射角與折射角的變化關系
學生實驗
編號 1 2 3
入射角（°） 30 45 60
折射角（°）
入射角增大，折射角也增大
19.5
31.5
36
探究
光路是可逆的
三線
探究
三線
三線共面
折射角小于入射角，入射角增大時，折射角也增大。
1
3
三線共面，入射光線與折射光線分居于法線的兩側。
2
總結鞏固
前提：光從空氣斜射入水中或玻璃中
光路是可逆的。
光垂直射入水中或玻璃中
折射光線與入射光線在同一直線上。
新知答疑
叉魚
新知答疑
海市蜃樓
當堂測評
【例1】炎熱的夏天開車行駛在公路上，常覺得公路遠處似乎有水，水中還有汽車、電桿等物體的倒影，但當車行駛至該處時，水卻消失了，出現這種現象是因為光的( )
A．漫反射 B．鏡面反射C．折射 D．直線傳播
解析：
炎熱的夏天路面溫度較高，使靠近路面的空氣溫度比上方的高，由于熱脹冷縮，使空氣密度不均勻，所以光線在路面上會發生折射現象。
遠處物體的光經路面上空氣傳播，發生折射后進入人的眼睛，人由于錯覺始終認為光沿直線傳播，這種情況與海市蜃樓的道理相似。
C
當堂測評
【例2】光從空氣斜射向水面發生折射時，圖中所示的光路圖中正確的是（ ）
A
A B C D
當堂測評
【例3】當光從一種介質射向另一種介質時，下列說法中正確的是 ( )
A．一定會發生折射現象
B．發生折射時，折射角一定小于入射角
C．反射和折射不會同時發生
D．只要進入另一種介質，光速就會改變
D
當堂測評
【例4】下列事實或現象中屬于光折射的現象的是（ ）
A、人在湖邊看到對岸的樹木在水中的倒影
B、人在河邊看到水底的石頭
C、司機從后視鏡看到汽車后面的景物
D、小孔成像
B
XXX
感
謝
觀
看
