4.3 物質的導電性和電阻
——制作物質導電檢測儀
——物質導電檢測儀
電力工程師是如何檢測不同物質的導電性的？
設計簡單實驗，并畫出電路圖，來判斷物體能否導電。
注意思考：
用什么來判斷物質的導電性

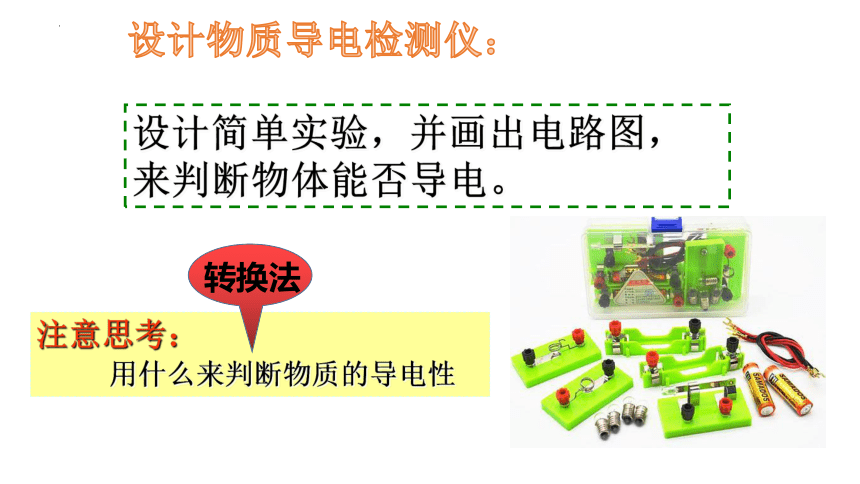

設計物質導電檢測儀：
轉換法
小組合作探究
以四人為一小組，其中：
一人負責按照電路圖連接實物
一人負責實驗操作
一人負責記錄現象
一人負責匯報實驗結果

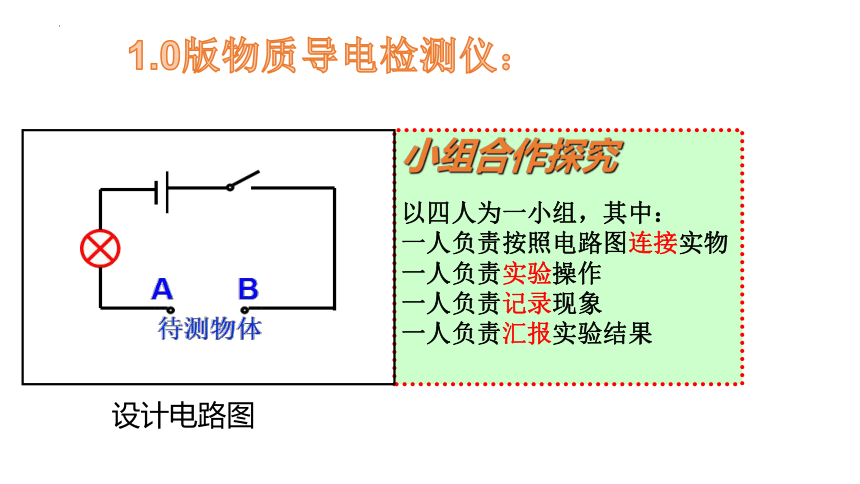

1.0版物質導電檢測儀：
設計電路圖

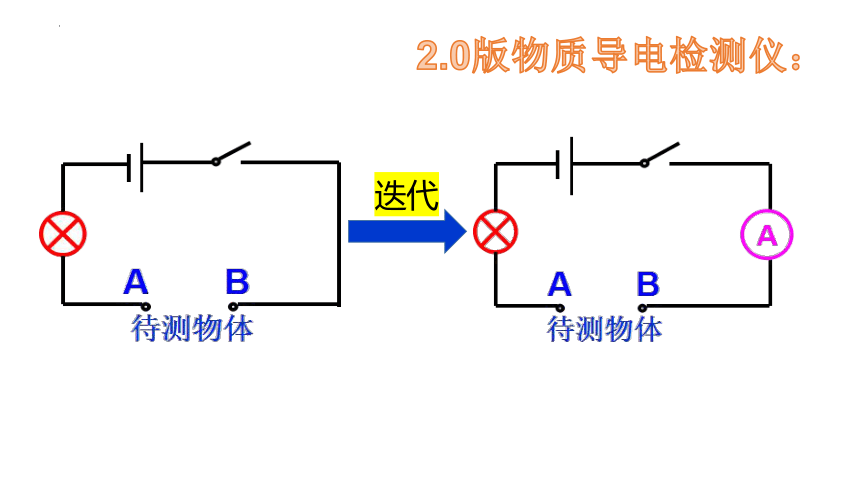

2.0版物質導電檢測儀：
迭代

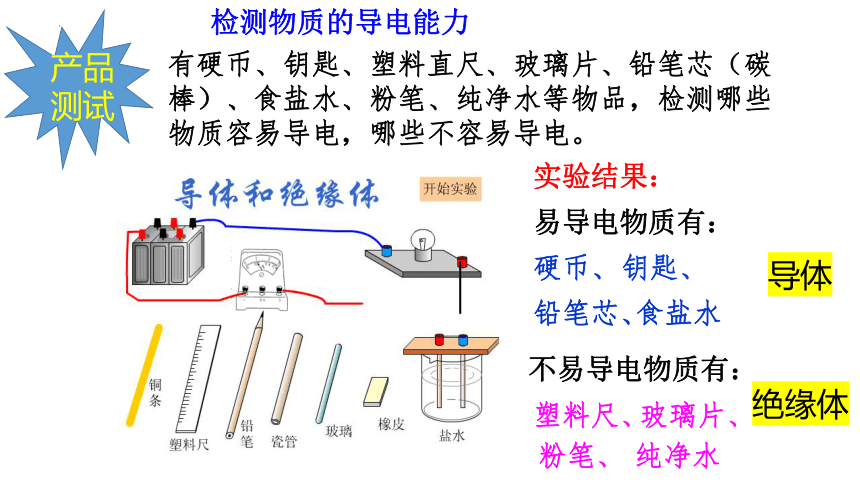

檢測物質的導電能力
有硬幣、鑰匙、塑料直尺、玻璃片、鉛筆芯（碳棒）、食鹽水、粉筆、純凈水等物品，檢測哪些物質容易導電，哪些不容易導電。
易導電物質有：
實驗結果：
不易導電物質有：
硬幣、
塑料尺、
玻璃片、
鉛筆芯、
食鹽水
粉筆、
純凈水
產品
測試
導體
絕緣體
鑰匙、

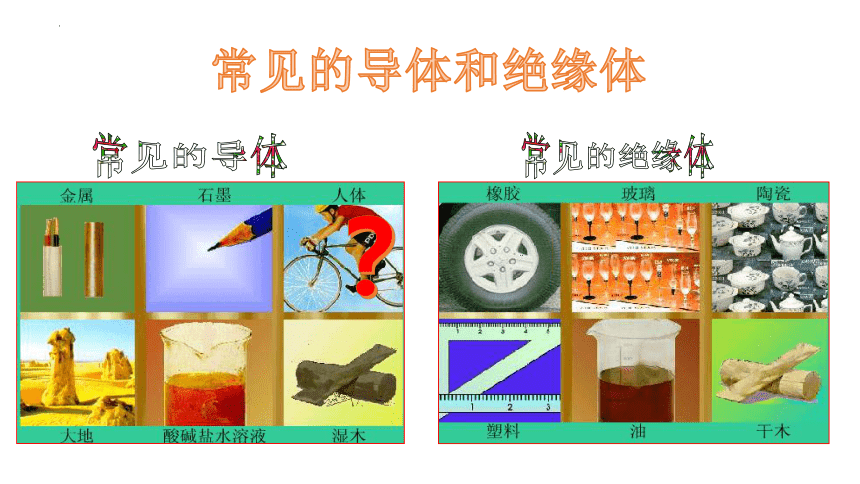

常見的導體和絕緣體
常見的導體
常見的絕緣體
？

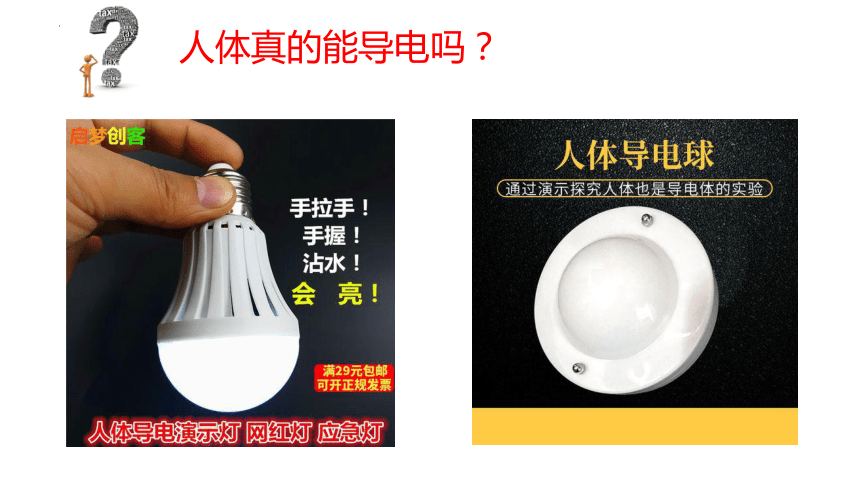

人體真的能導電嗎？

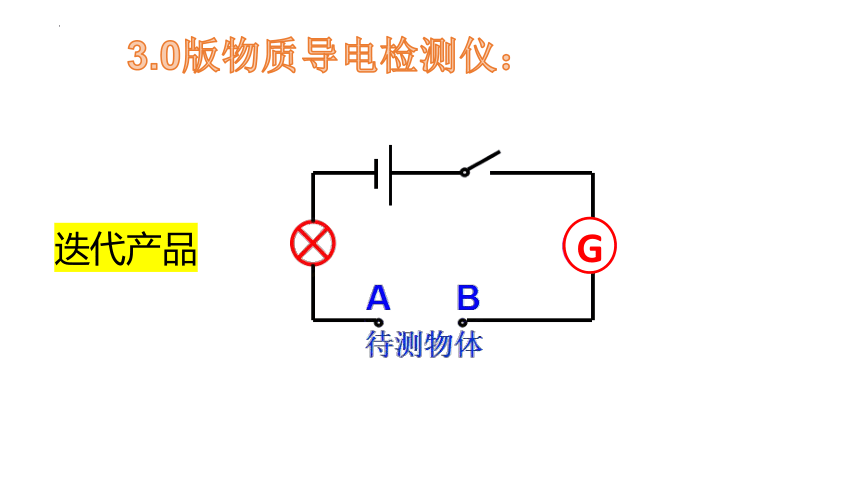

3.0版物質導電檢測儀：
G
迭代產品
各種版本的物質導電檢測儀：
水質檢測儀
絕緣體在任何情況下都是不導電的嗎？
絕緣體
導體
？
通過這個實驗現象你能得出什么結論？
燒紅的玻璃能導電
導體
絕緣體
結 論
1
導體和絕緣體不是絕對的
2
導體、絕緣體在一定條件下能發生轉變
被氧化或腐蝕
高溫
高電壓
潮濕的空氣
能導電
生銹的鐵絲
不易導電
燒紅的玻璃
能導電
人造衛星電路的接觸點表面一般為什么都鍍上金？
防止導體的表面被氧化或腐蝕后，導電
能力會下降，甚至不容易導電成為絕緣體。
2006年世界上惟一一顆專門用于育種的衛星——“實踐八號”
導體為什么容易導電？絕緣體為什么不容易導電？
疑問：
讓電流通過
物質的微觀結構
金屬導體導電的原因
我叫半導體，我有個哥哥叫導體，有個弟弟叫絕緣體，我的導電能力就是介于導體和絕緣體之間。我常見的材料有鍺和硅。我具有許多獨特的導電性能，在電子技術和無線電工程上有著廣泛的應用，現在你對我有所了解了吧，以后可別說不認識我。
半導體的自述
導電的相對性
概念：
符號: 用字母 表示
單位：
常用單位：
單位換算：
電 阻
3
1
2
3
3
R
1兆歐=103千歐=106歐
千歐、兆歐
主單位:歐姆 簡稱:歐 符號: Ω
導體對電流的阻礙作用
自學探究
如何比較物質導電能力的強弱呢？
§ 3.1物質的導電性和電阻
——制作物質導電檢測儀
物質的導電性
燈泡
電流表
判斷
容易導電的物質：
不容易導電的物質：
導體
絕緣體
半導體
存在大量自由移動的電荷
幾乎沒有自由移動的電荷
轉變
金屬：自由電子
導體
絕緣體
結 論
1
導體和絕緣體不是絕對的
2
導體、絕緣體在一定條件下能發生轉變
被氧化或腐蝕
高溫
高電壓
容易導電
的物體
不容易導電
的物體
