變阻器
第四章 電路探秘 第4節
如下電路中，用什么方法使電路中的電流值變小，燈變暗一些？
增加電路中的電阻;
串聯一個電阻
想一想：
電阻器

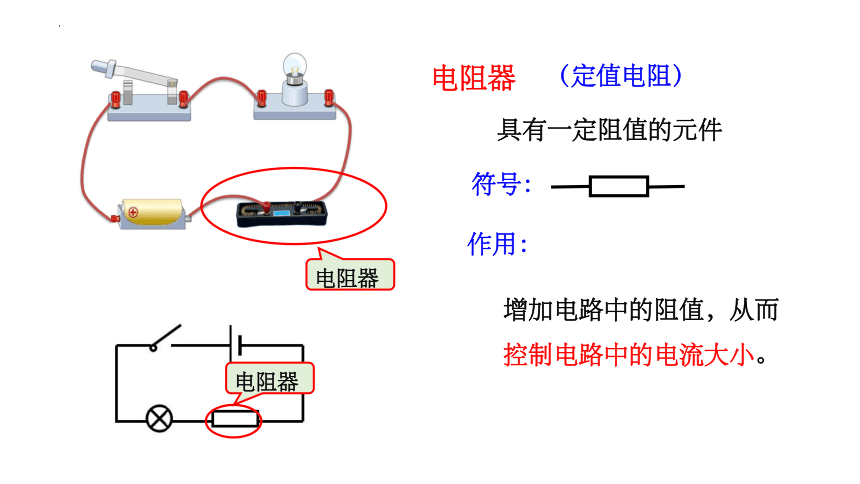

電阻器
（定值電阻）
具有一定阻值的元件
符號：
作用：
增加電路中的阻值，從而控制電路中的電流大小。
電阻器
電阻器

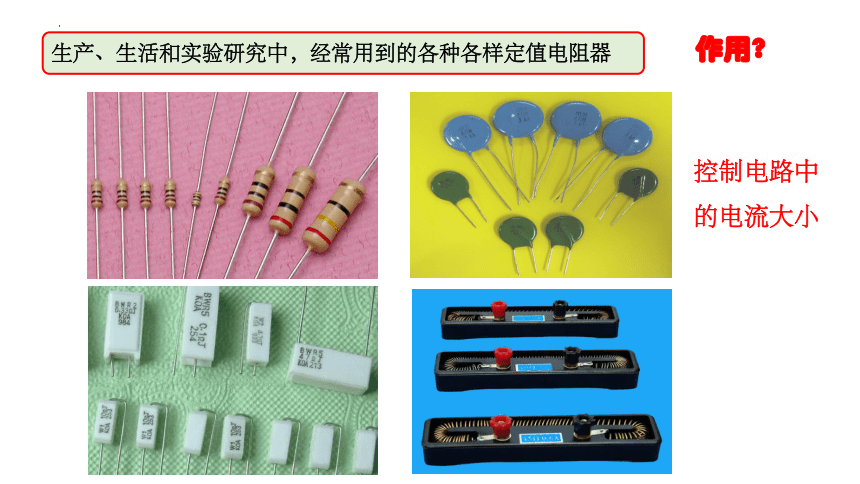

生產、生活和實驗研究中，經常用到的各種各樣定值電阻器
作用
控制電路中的電流大小

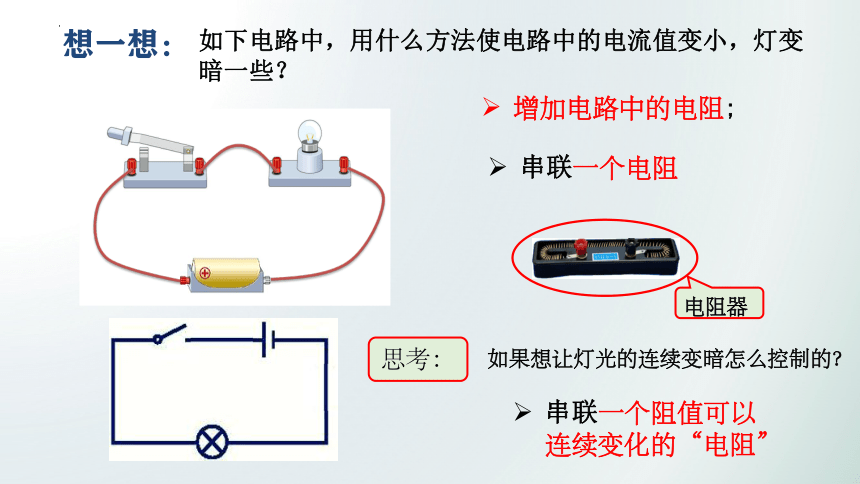

如下電路中，用什么方法使電路中的電流值變小，燈變暗一些？
增加電路中的電阻;
串聯一個電阻
想一想：
電阻器
思考：
如果想讓燈光的連續變暗怎么控制的？
串聯一個阻值可以連續變化的“電阻”

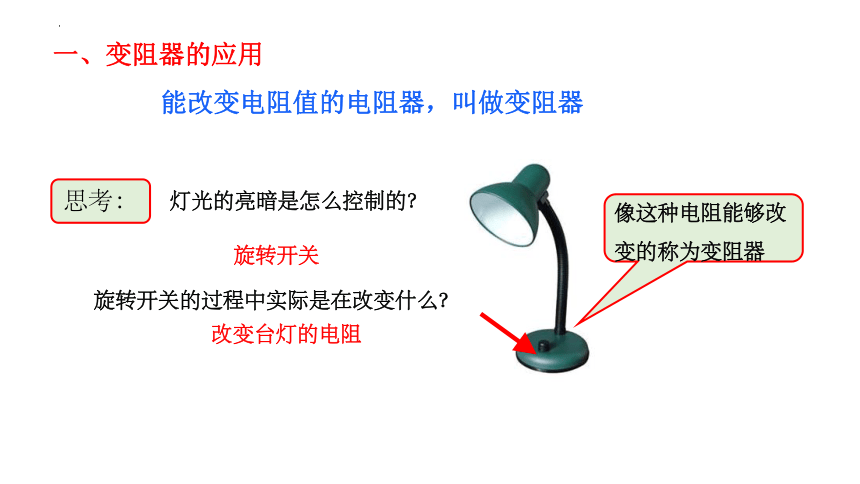

思考：
燈光的亮暗是怎么控制的？
旋轉開關
旋轉開關的過程中實際是在改變什么？
改變臺燈的電阻
像這種電阻能夠改變的稱為變阻器
能改變電阻值的電阻器，叫做變阻器
一、變阻器的應用

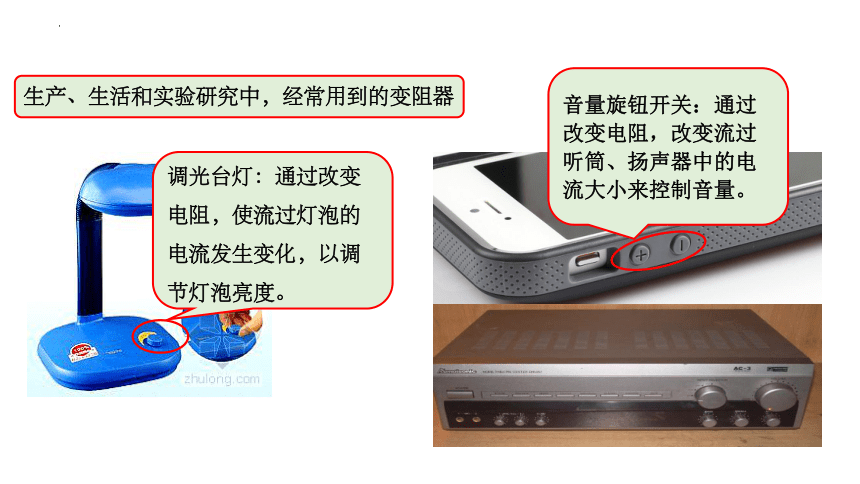

生產、生活和實驗研究中，經常用到的變阻器
調光臺燈：通過改變電阻，使流過燈泡的電流發生變化，以調節燈泡亮度。
音量旋鈕開關：通過改變電阻，改變流過聽筒、揚聲器中的電流大小來控制音量。

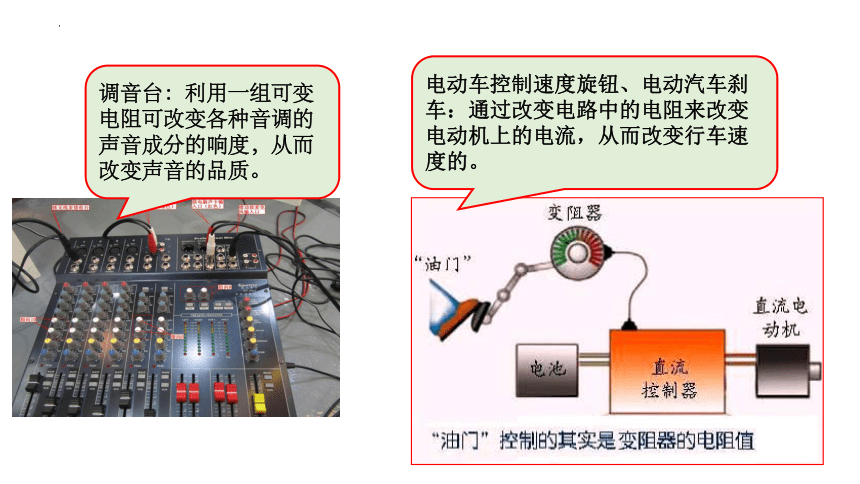

調音臺：利用一組可變電阻可改變各種音調的聲音成分的響度，從而改變聲音的品質。
電動車控制速度旋鈕、電動汽車剎車：通過改變電路中的電阻來改變電動機上的電流，從而改變行車速度的。

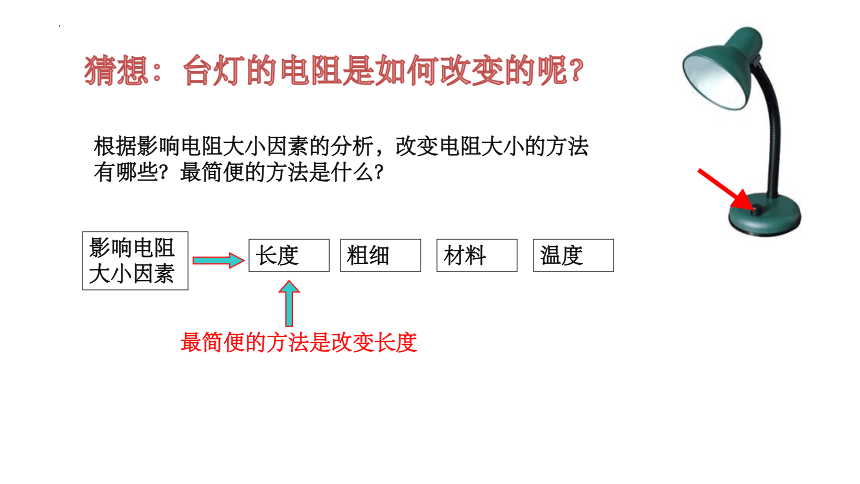

根據影響電阻大小因素的分析，改變電阻大小的方法有哪些？最簡便的方法是什么？
影響電阻
大小因素
長度
粗細
材料
溫度
最簡便的方法是改變長度
猜想：臺燈的電阻是如何改變的呢？

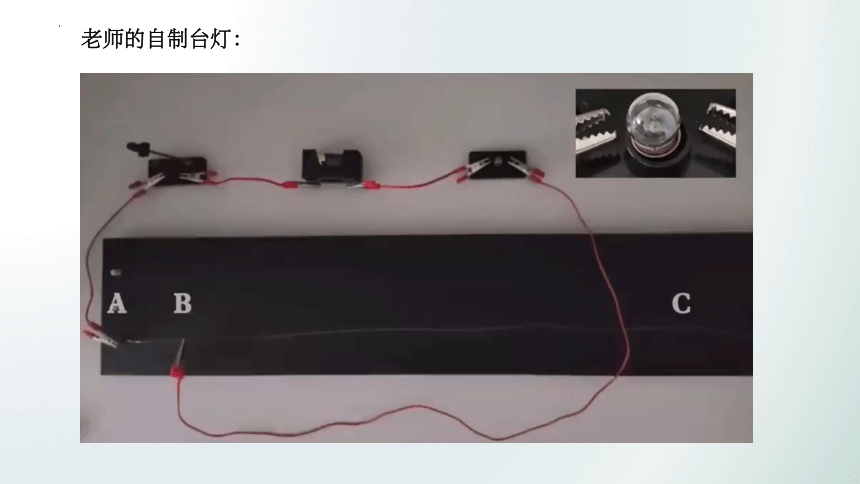

老師的自制臺燈：

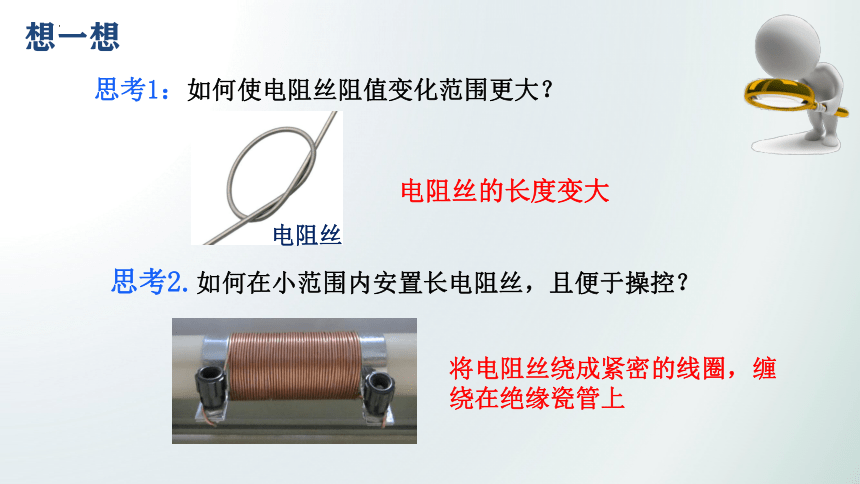

思考1：如何使電阻絲阻值變化范圍更大？
電阻絲的長度變大
電阻絲
將電阻絲繞成緊密的線圈，纏繞在絕緣瓷管上
想一想
思考2.如何在小范圍內安置長電阻絲，且便于操控？
電阻絲外面要有絕緣外皮

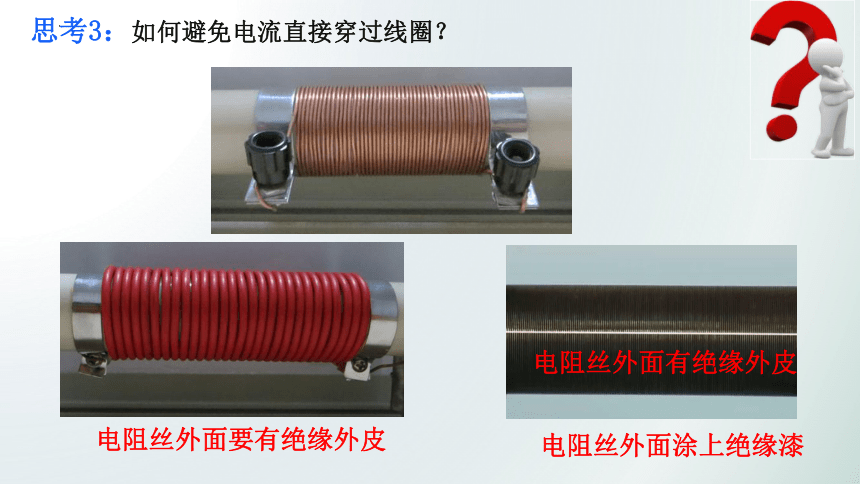

思考3：如何避免電流直接穿過線圈？
電阻絲外面有絕緣外皮
電阻絲外面涂上絕緣漆
思考4：如何讓導線夾與電阻絲接觸并能改變阻值？
把導線夾與電阻絲接觸地方的絕緣皮刮掉。
思考5：導線夾如何固定？
改進成滑片并固定在金屬桿上
滑動變阻器
①原理： 的元件叫做滑動變阻器
二、滑動變阻器
靠改變接入電路的電阻絲的有效長度來改變電阻大小的
②變阻器的構造
接線柱B
接線柱A
電阻線圈
滑片P
金屬桿
接線柱D
瓷筒
接線柱C
結構示意圖
A、B、C、D分別表示四個接線柱 ，P表示滑片。
滑動變阻器元件符號：
思考1：變阻器的電阻線是用電阻率 （較大\較小）的合金制成。
滑動變阻器的工作原理
較大
思考2：變阻器靠什么來改變電阻，從而改變電流？
改變接入電路中電阻線的有效長度
想一想：一滑動變阻器銘牌上標有“20Ω 、2A”的字樣，它的意義是什么？
“20Ω”表示變阻器的最大電阻是20歐
“2A”表示允許通過的最大的電流是2A。
(否則會燒壞變阻器)
滑動變阻器的使用
（1）應該選用兩個接線柱：在電阻線上的接線柱A、B中選一個，金屬棒上的接線柱C、D中選一個，即“一上一下”。
A
B
C
D
把接線柱C、D連入電路
連入電路的阻值為0
移動滑片不
能改變電阻
電流方向
結構示意圖
A
B
C
D
把接線柱A、B連入電路
電流方向
把A、B接線柱連入電路，相當于一個定值電阻。
移動滑片不能改變電阻
結構示意圖
（2）滑動變阻器應與用電器串聯
S
Rp
L
滑動變阻器的使用
思考：滑動變阻器在電路中有什么樣作用？
保護電路（元件）
改變小燈泡的電流和電壓
（3）閉合開關前，滑動變阻器要處于阻值最大處
S
L
Rp
大電阻分大電壓
視頻演示：用滑動變阻器改變小燈泡的電流
視頻演示：用滑動變阻器改變小燈泡的電壓
思考：
（1）甲圖中，當滑片向右移動時，連入電路中滑動變阻器的阻值 ，電流表示數 ，燈泡 。
變小
變大
變暗
（2）乙圖中，當滑片向右移動時，連入電路中滑動變阻器的阻值 ，電壓表示數 ，燈泡 。
不變
變小
不變
電阻絲
接線柱
電阻絲
接線柱
滑片
接線柱
1、電位器
順時針轉動滑片
時電阻______
變大
其他變阻器
電位器
數字電位器
形形色色的電位器
調速開關
調光開關
調溫開關
調音控制臺
定義：能表示出阻值的變阻器。
內部結構
2、元件符號：
旋鈕式電阻箱
2.電阻箱
電阻箱的示數
為 Ω.
2035
如圖是插孔式電阻箱的結構示意圖，它可以組合產生從1-10Ω，10種不同阻值的電阻。圖片上a、b、c、d是銅塞，接線柱間為金屬銅條，銅塞下是電阻絲），若插上a、b、d時連入的電阻為 Ω。
3、插入式電阻箱
2
插入銅塞，對應的電阻絲短路
4、油量表
滑動變阻器
②原理：靠改變接入電路中電阻線的長度來改變電阻。
③元件符號
①定義：能改變接入電路中電阻大小的元件叫做變阻器。
④結構示意圖
①要與用電器串聯
⑤滑動變
阻器使用
②要連接“一上一下”兩個接線柱
③開關閉合前，滑片應在滑動變阻器
最大阻值處（保護電路）
1. 變阻器是通過改變接入電路中電阻線的________來改變電阻大小的，一只滑動變阻器的銘牌上標有“20Ω，1A”的字樣，則表示這只滑動變阻器的電阻變化范圍是________Ω。
長度
0～20
2. 在“改變小燈泡亮度”的實驗中，滑動變阻器所起作用的說法不正確的是（　　）
A．改變電路中的電流
B．保護電路
C．改變被測小燈泡的電阻
D．改變被測小燈泡兩端的電壓
C
3. 如圖示，當把滑動變阻器接入電路后，滑片P向右滑動時，電路電阻變大，此時與電路相連接的接線柱應是（ ）
A、C和D B、B和D
C、A和C D、B和A
P
A
B
C
D
C
5. 當滑片P向右滑動時，下列接入電路的滑動變阻器的電阻變小的有_______。
B
A
B
C
D
A
B
C
D
A
B
C
D
A
B
C
D
A
B
C
D
6.如圖是一種自動測定油箱內油面高度的裝置，R是滑動變阻器，它的金屬桿是杠桿的一端，從油量表（由電流表改裝而成）指針?biāo)傅目潭龋涂梢灾烙拖鋬?nèi)油面的高度，當汽車行駛時，
油箱內油面________，
油量表的示數______。
變小
下降
