第1章
電與磁
第1節
指南針為什么能指方向

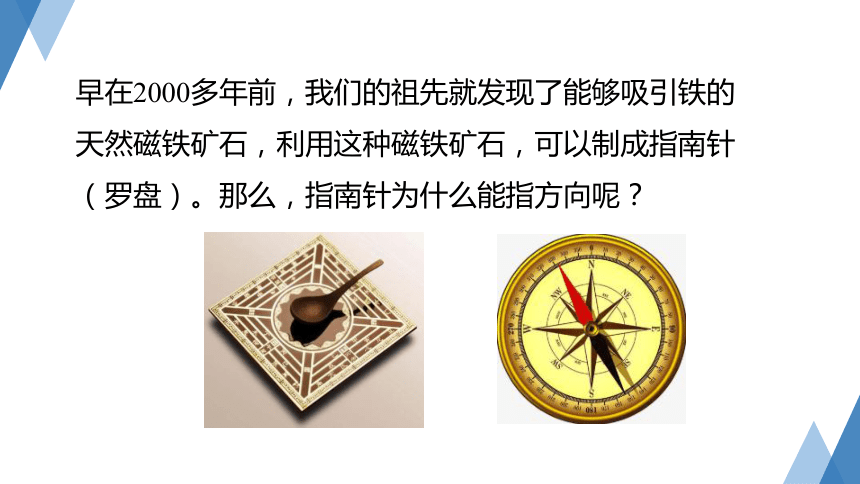

早在2000多年前，我們的祖先就發現了能夠吸引鐵的天然磁鐵礦石，利用這種磁鐵礦石，可以制成指南針（羅盤）。那么，指南針為什么能指方向呢？
一、磁體和磁極
1
磁性與磁體

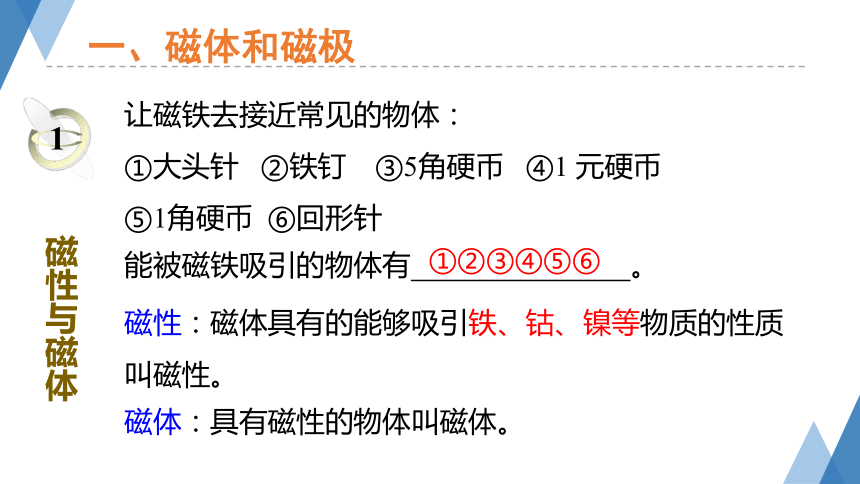

讓磁鐵去接近常見的物體：
①大頭針 ②鐵釘 ③5角硬幣 ④1 元硬幣
⑤1角硬幣 ⑥回形針
能被磁鐵吸引的物體有 。
①②③④⑤⑥
磁性：磁體具有的能夠吸引鐵、鈷、鎳等物質的性質叫磁性。
磁體：具有磁性的物體叫磁體。
1
磁性與磁體

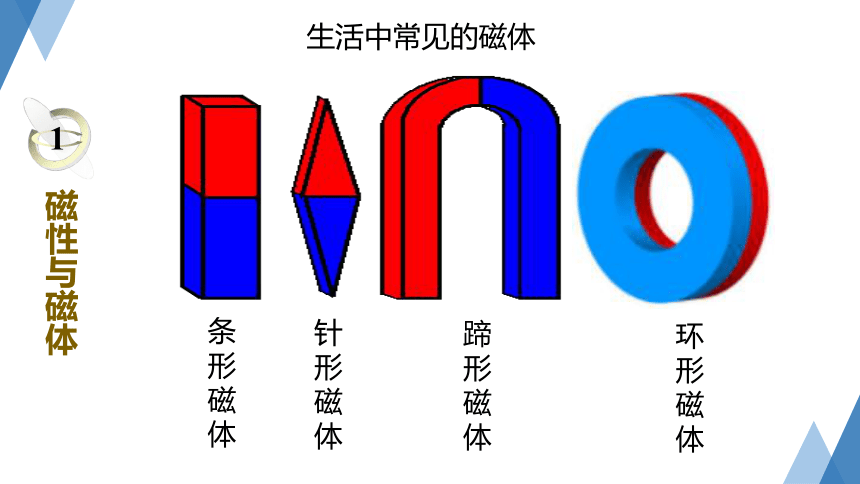

生活中常見的磁體
條形磁體
針形磁體
蹄形磁體
環形磁體
2
磁極
磁極：磁體上磁性最強的部位叫磁極。

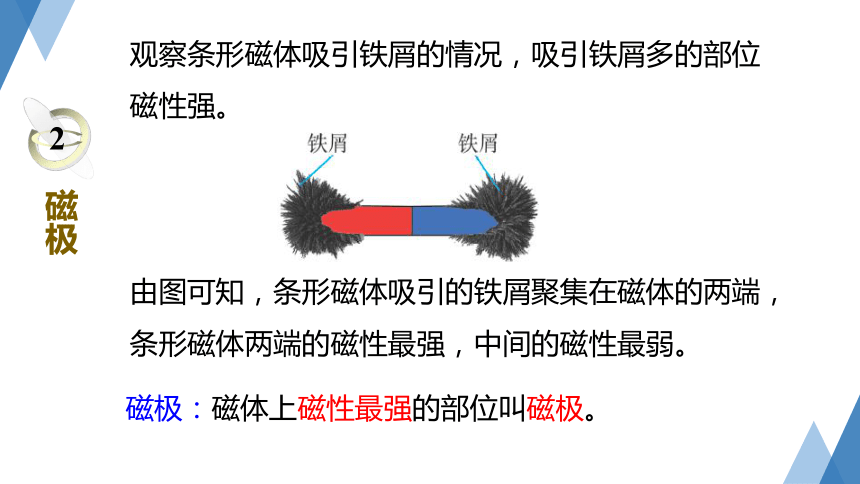

觀察條形磁體吸引鐵屑的情況，吸引鐵屑多的部位磁性強。
由圖可知，條形磁體吸引的鐵屑聚集在磁體的兩端，條形磁體兩端的磁性最強，中間的磁性最弱。
2
磁極

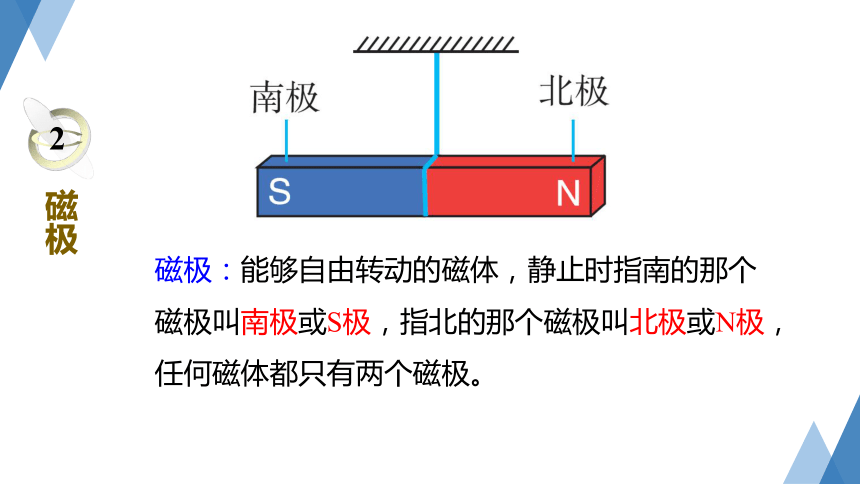

磁極：能夠自由轉動的磁體，靜止時指南的那個磁極叫南極或S極，指北的那個磁極叫北極或N極，任何磁體都只有兩個磁極。
3
磁極間的相互作用

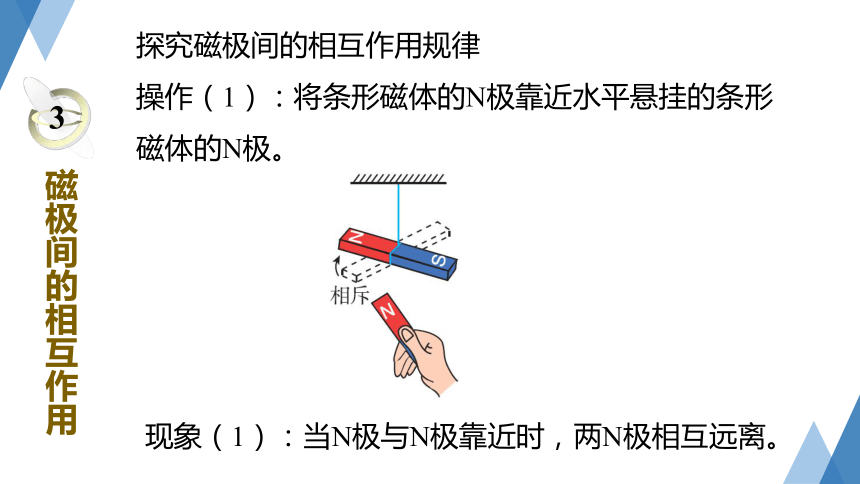

探究磁極間的相互作用規律
操作（1）：將條形磁體的N極靠近水平懸掛的條形磁體的N極。
現象（1）：當N極與N極靠近時，兩N極相互遠離。
3
磁極間的相互作用

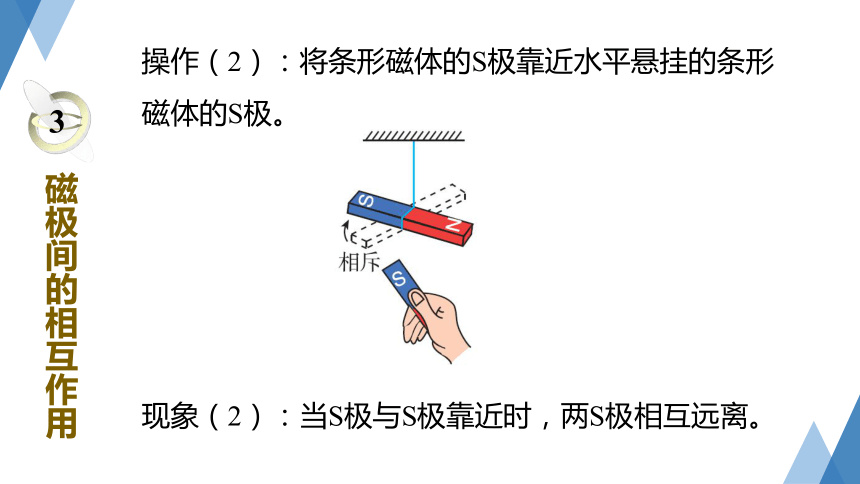

操作（2）：將條形磁體的S極靠近水平懸掛的條形磁體的S極。
現象（2）：當S極與S極靠近時，兩S極相互遠離。
3
磁極間的相互作用

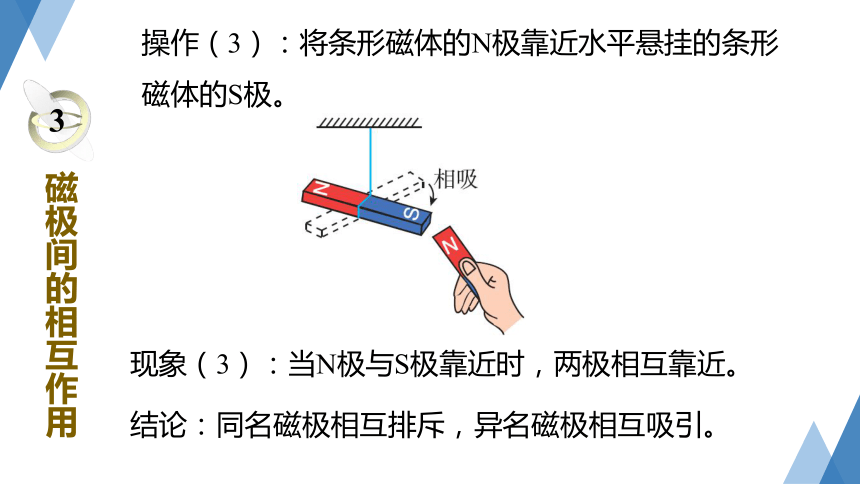

操作（3）：將條形磁體的N極靠近水平懸掛的條形磁體的S極。
現象（3）：當N極與S極靠近時，兩極相互靠近。
結論：同名磁極相互排斥，異名磁極相互吸引。
二、磁化
磁化
1

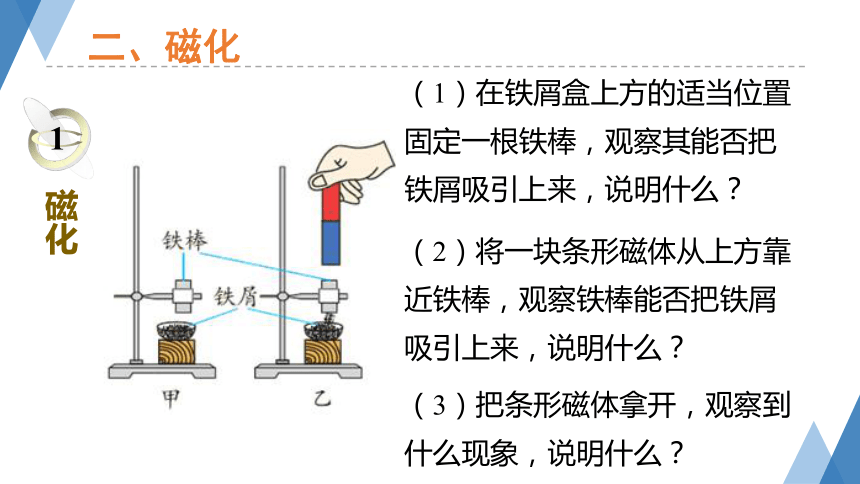

（1）在鐵屑盒上方的適當位置固定一根鐵棒，觀察其能否把鐵屑吸引上來，說明什么？
（2）將一塊條形磁體從上方靠近鐵棒，觀察鐵棒能否把鐵屑吸引上來，說明什么？
（3）把條形磁體拿開，觀察到什么現象，說明什么？

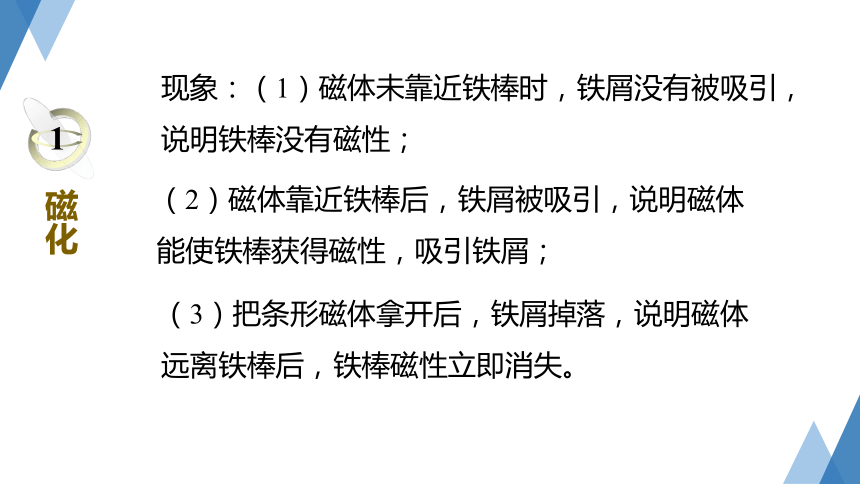

現象：（1）磁體未靠近鐵棒時，鐵屑沒有被吸引，說明鐵棒沒有磁性；
磁化
1
（2）磁體靠近鐵棒后，鐵屑被吸引，說明磁體能使鐵棒獲得磁性，吸引鐵屑；
（3）把條形磁體拿開后，鐵屑掉落，說明磁體遠離鐵棒后，鐵棒磁性立即消失。
磁化
1
磁化：使原來沒有磁性的物體得到磁性的過程叫磁化。
被磁化的物體磁極的判定：被磁化的物體與磁化它的磁體相靠近（或接觸）的一端互為異名磁極，如圖所示。
磁性材料
2
磁性材料：能被磁化的物質大多數是含鐵、鈷、鎳的合金，這類物質叫磁性材料。
軟磁體：鐵棒被磁化后，磁性很容易消失，這類磁體稱為軟磁體。
硬磁體：鋼棒被磁化后，其磁性能較長久保存，這類磁體稱為硬磁體或永磁體。
三、磁場和磁感線
1
磁場
把小磁針放在磁體附近時，小磁針會晃動，其靜止時所指的方向不一定是南北方向。
為什么會出現這種現象？
磁場：在磁體周圍存在著一種能使磁針偏轉的特殊物質，這種物質叫磁場。
1
磁場
磁場雖然看不見、摸不著，但是它是客觀存在的。磁體間的相互吸引或排斥就是通過磁場來實現的。
1
磁場
磁場的基本性質
磁場對放入其中的磁體產生磁力的作用，磁體之間的相互作用是通過磁場發生的。
我們通常用小磁針是否受到磁場的磁力作用來檢驗小磁針所在的空間是否存在磁場。
空間是否存在磁場的判斷方法
磁場的方向
1
磁場
放人條形磁體前，小磁針指南北方向
放入條形磁體后，小磁針發生偏轉
科學上把小磁針靜止時北極所指的方向規定為其所處位置磁場的方向。在磁體周圍的不同位置，磁場方向不同。
2
磁感線
磁場是如何分布的呢？
在一塊玻璃板上均勻地撒上鐵屑，將一塊條形磁體或蹄形磁體放在其下方。輕敲玻璃板，觀察磁體周圍鐵屑的分布。
鐵屑有規則地排列起來。
2
磁感線
磁場的分布
細鐵屑在磁場里被磁化，成了一些很小的磁針，磁體周圍細鐵屑的排列可以形象地顯示出各點的磁場分布。
把鐵屑在磁場的排列情況，用一些帶箭頭的曲線畫出來，可以方便、形象地描述磁場，這樣的曲線叫磁感線。
2
磁感線
正確理解磁感線
（1）磁場是真實存在于磁體周圍的一種特殊物質，而磁感線是人們為了形象直觀地描述磁場而引入的帶方向的曲線，實際上磁感線并不存在。
（2）磁感線是有方向的，磁體周圍的磁感線總是從磁體的N極出來，回到磁體的S極。在磁體外部磁感線上的箭頭方向由N極指向S極。磁感線上任何一點的切線方向，就是該點的磁場方向。
2
磁感線
（3）磁感線分布的疏密可以表示磁場的強弱。
磁感線分布越密的地方，磁場越強；磁感線分布越疏的地方，磁場越弱。
（4）磁體周圍的磁感線的分布是立體的，而不是平面的。我們在畫圖時，因受紙面的限制，只畫了一個平面內的磁感線分布情況。
2
磁感線
（5）任何兩條磁感線絕不會相交。因為對于確定的磁場，任一點的磁場方向是唯一確定的，如果某一點有兩條磁感線相交，該點就有兩個磁場方向，而這是不可能的。
2
磁感線
幾種常見磁體的磁感線分布情況
四、地磁場
在地面附近，能夠自由轉動的小磁針，在靜止時為什么總是有一極指向北方？
小磁針總是有一極指向北方
地球表面一定有指向北方的磁場
該磁場可能來自于地球自身
地球可能是一個磁體
地球是個大磁體，地球產生的磁場叫地磁場。
地磁場的形狀跟條形磁體產生的磁場的形狀相似。
磁偏角
地理的兩極和地磁場的兩極并不重合。地磁場的南極在地理的北極附近，地磁場的北極在地理的南極附近，因此小磁針靜止后所指示的南北方向與地理的南北方向略有偏離，這兩個方向之間有一偏差角度，我們稱之為磁偏角。
一、磁體和磁極
1. 磁性和磁體
2. 磁極
3.磁極間的相互作用
二、磁化
1.磁化
2.磁性材料
課堂小結
三、磁場與磁感線
1.磁場
2.磁感線
四、地磁場
課堂小結
課堂測評
1.指南針是我國古代四大發明之一，下列說法正確
的是（ ）
A.指南針是一個磁體
B.指南針折斷后，每一部分只有一個磁極
C.指南針能吸引銅、鋁等物質
D.指南針指向不會受附近鐵塊的影響
B
課堂測評
2.下列說法錯誤的是（ ）
A.任何磁體都有兩個磁極
B.同名磁極互相排斥，異名磁極互相吸引
C.磁體的周圍存在著磁場
D.小磁針靜止時，N極總指向地球北方
D
課堂測評
3.一顆鐵制的小螺絲釘掉入細小狹長的小洞中，下列方案不能取出小螺絲釘的是（ )
A
B
C
D
D
課堂測評
4. 下列關于磁場的描述，正確的是（ ）
A.磁感線是磁場中真實存在的曲線
B.磁體間的吸引或排斥作用是通過磁場實現的
C.磁體周圍的磁感線從磁體S極發出，回到磁體N極
D.地磁場的N極在地理北極附近，地磁場的S極在地理
南極附近
B
課堂測評
5.如圖所示，涂有紅色的一端表示小磁針的N極，將它們放在磁體周圍，小磁針靜止不動時，小磁針N極指向正確的是（ ）
A.
C.
B.
D.
C
課堂測評
6.關于指南針和磁場，下列說法正確的是（ ）
A.指南針最早由歐洲傳入中國
B.地球的地理兩極與地磁場兩極完全重合
C.地球周圍存在磁場，因此指南針能指示方向
D.信鴿是靠在其身上綁上小磁針來導航的
C
謝謝
