第2節 電生磁
第1章 電與磁
一、直線電流的磁場
1.奧斯特實驗
1820年，丹麥物理學家奧斯特發現了電流的磁現象：導體中有電流通過時，其周圍空間會產生磁場，這種現象叫電流的磁效應。奧斯特實驗是第一個揭示電和磁之間聯系的實驗，實驗說明電現象與磁現象不是各自孤立的，而是有著密切聯系的。

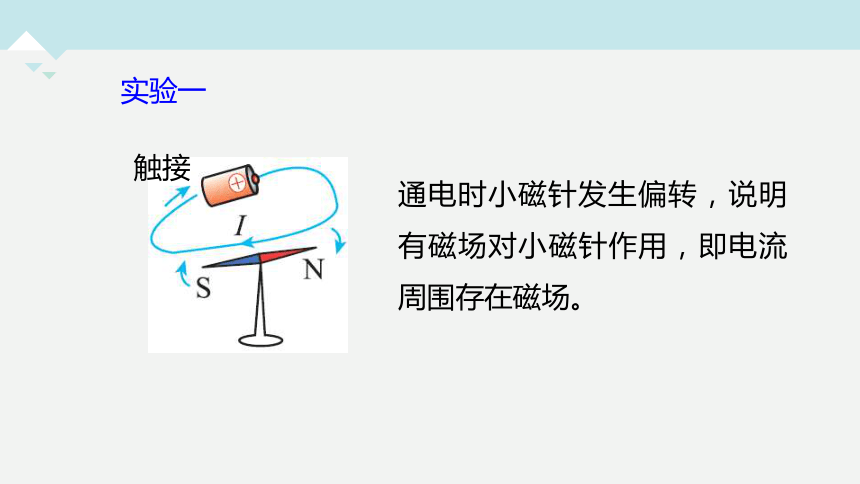

實驗一
觸接
通電時小磁針發生偏轉，說明有磁場對小磁針作用，即電流周圍存在磁場。
實驗二
電路斷開，小磁針不發生偏轉，說明小磁針沒有受到其他磁場的作用，沒有電流也就沒有磁場。
斷開

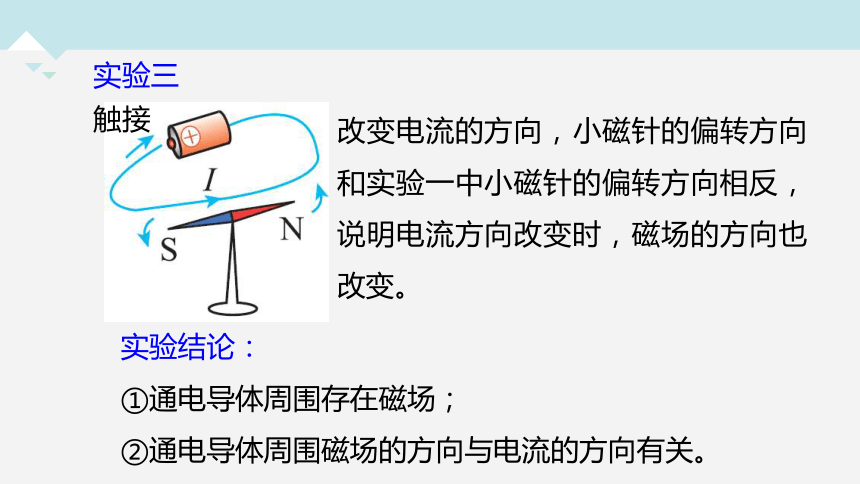

實驗三
改變電流的方向，小磁針的偏轉方向和實驗一中小磁針的偏轉方向相反，說明電流方向改變時，磁場的方向也改變。
觸接
實驗結論：
①通電導體周圍存在磁場；
②通電導體周圍磁場的方向與電流的方向有關。
注意事項
①實驗時要讓導線和小磁針均處于南北方向，因?yàn)橥娗靶〈裴橃o止時南北指向，便于比較通電前后小磁針的偏轉情況。
②為使實驗現象更明顯，實驗時是采用短路的方法獲得瞬間較大的電流的，所以導線通電時間要短。
2.直線電流的磁場
實驗
在有機玻璃上穿一個孔，將一條直導線垂直穿過小孔，在玻璃板上均勻地撒上鐵屑。給直導線通電后，輕敲玻璃板，觀察鐵屑的分布。
磁感線：以導線為圓心排列的一系列的同心圓。
磁場的強弱：越靠近通電直導線，磁感線越密，磁場越強；越遠離通電直導線，磁感線越稀疏，磁場越弱。
磁場的方向：與電流的方向垂直。
牛刀小試

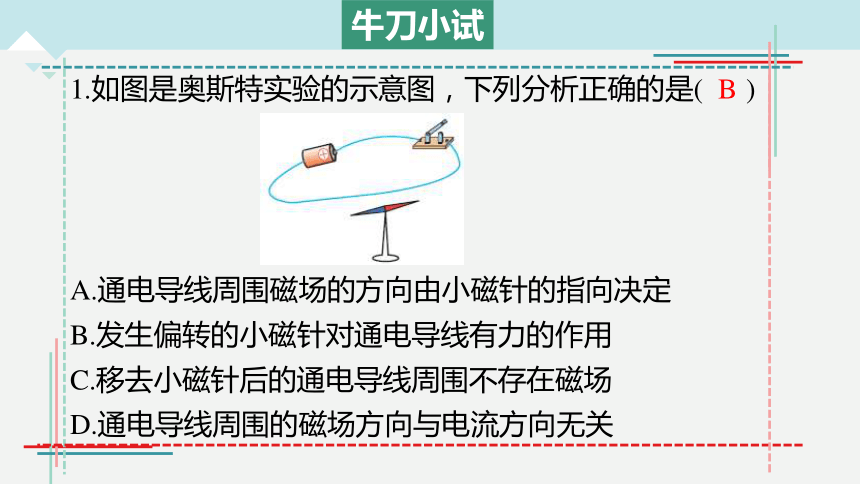

1.如圖是奧斯特實驗的示意圖，下列分析正確的是( )
A.通電導線周圍磁場的方向由小磁針的指向決定
B.發生偏轉的小磁針對通電導線有力的作用
C.移去小磁針后的通電導線周圍不存在磁場
D.通電導線周圍的磁場方向與電流方向無關　　
B
牛刀小試
2.通電直導線周圍的磁感線的環繞方向如圖所示，則導線中自由電子定向移動的方向是( )
A.從A到B
B.從B到A
C.順時針環繞導線
D.逆時針環繞導線　
A
二、通電螺線管的磁場
想一想：
電流能產生磁場，為什么手電筒在通電時連一枚大頭針都吸引不起來？
螺線管：把導線繞成幾圈，就做成一個螺線管，螺線管也叫線圈。螺線管中的各圈導線產生的磁場疊加在一起，磁場會強得多。
1.通電螺線管的磁場分布
實驗：探究通電螺線管的磁場特點
（1）在螺線管的兩端各放一個小磁針，并在硬紙板上均勻地撒滿鐵屑。通電后觀察小磁針的指向，輕敲紙板，觀察鐵屑的排列情況。
（2）改變電流方向，再次輕敲紙板，觀察鐵屑的排列情況和小磁針的指向。
實驗過程
（1）通電后，觀察到放在左端的小磁針的N極與通電螺線管的左端相互吸引，右端的小磁針的S極與通電螺線管的右端相互吸引，說明通電螺線管的兩端的極性不同，根據磁極間相互作用的規律可知，通電螺線管的左端為S極，右端為N極。同時發現，鐵屑有規則地排列，其排列情況與鐵屑在條形磁體磁場中的排列情況相似。
實驗現象
（2）改變電流方向后，發現小磁針的指向發生改變，鐵屑的排列情況仍與條形磁體磁場中的鐵屑類似。
實驗結論
通電螺線管外部的磁場與條形磁體的磁場相似，其方向受電流方向影響。
判斷通電螺線管磁極與電流方向的關系的具體做法：用右手握住螺線管，讓四指彎向螺線管中的電流方向，大拇指所指的那一端就是通電螺線管的北極。如圖所示。
2.右手螺旋定則（安培定則）
判斷磁場方向（或磁極）和電流的方向的關系時用右手螺旋定則。
判斷直線電流周圍磁場方向與電流方向的關系的具體做法：右手握住直導線，大拇指指向電流方向，四指彎曲的方向即磁場方向。如圖所示。
牛刀小試
下列四幅圖，通電螺線管的N、S極標注正確的是（ ）
A
A
B
C
D
三、影響電磁鐵磁性
強弱的因素
電磁鐵：在螺線管中插入一個鐵芯就成為電磁鐵，如圖所示。鐵芯在磁場中被磁化，能使螺線管的磁性大大增強。
鐵芯
線圈
實驗：探究影響電磁鐵磁性強弱的因素
提出問題
電磁鐵的磁性強弱與哪些因素有關？
猜想與假設
電磁鐵的磁性強弱可能與電流的大小、線圈匝數有關。
實驗設計與探究過程
有兩個可能的因素影響電磁鐵的磁性，需要應用控制變量法，逐個探究每個因素對電磁鐵磁性的影響。實驗中由懸掛鐵塊的彈簧的長度大小來顯示電磁鐵磁性的強弱。實驗裝置如圖所示。
實驗一：探究電流大小對電磁鐵磁性強弱的影響
按照電路圖連接實驗電路，閉合開關，移動滑動變阻器的滑片改變電路中電流的大小，比較電流較大和電流較小時彈簧的長度。
實驗二：探究線圈匝數對電磁鐵磁性強弱的影響
保持電流大小不變，更換匝數不同的線圈，比較線圈匝數較多和較少時彈簧的長度。
實驗分析
影響因素 彈簧長度 現象分析
電流大小
電流大
電流小
較長
較短
線圈匝數
匝數多
匝數少
較長
較短
電流越大，彈簧越長。說明電流越大，電磁鐵的磁性越強
線圈匝數越多，彈簧越長。說明線圈匝數越多，電磁鐵的磁性越強
實驗結論
線圈匝數一定時，電流越大，電磁鐵的磁性越強；
電流一定時，電磁鐵的線圈匝數越多，電磁鐵的磁性越強。
牛刀小試
1.在下圖所示的電路中，閉合開關S，將滑動變阻器滑片P向右移動時，圖中的電磁鐵( )
A.b端是N極，磁性減弱
B.b端是S極，磁性減弱
C.a端是N極，磁性增強
D. a端是S極，磁性增強
A
牛刀小試
2.在探究影響電磁鐵磁性強弱的因素時，小科設計了如圖所示的電路，下列說法不正確的是（ ）
A.電磁鐵A、B上方都是S極
B.通過電磁鐵A和B的電流相等
C.電磁鐵A的磁性強于電磁鐵B的
磁性
D.向右移動滑動變阻器的滑片P，電磁鐵A、B的磁性
都減弱
A
一、直線電流的磁場
1.奧斯特實驗
2.直線電流的磁場
二、通電螺線管的磁場
1.通電螺線管的磁場分布
2.右手螺旋定則（安培定則）
三、影響電磁鐵磁性強弱的因素
課堂小結
