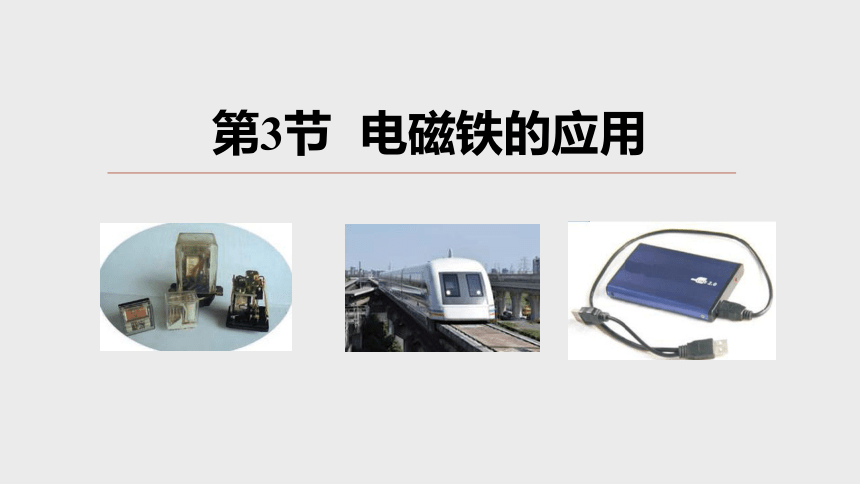

第3節 電磁鐵的應用

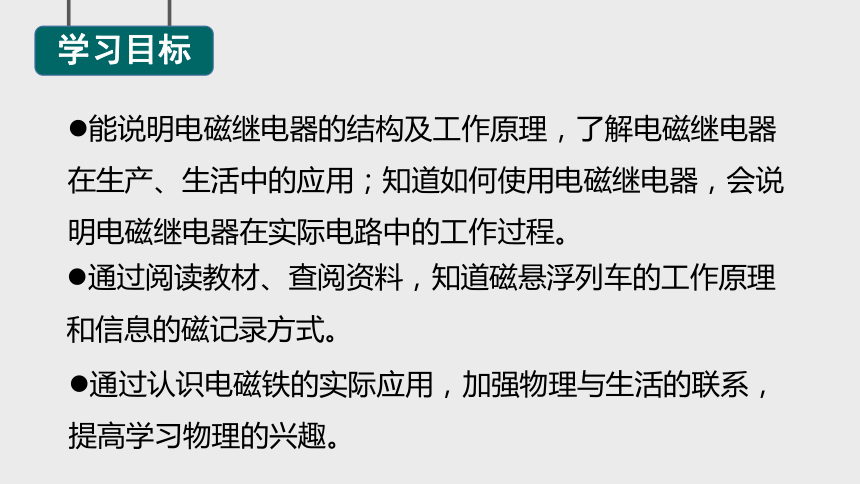

能說明電磁繼電器的結構及工作原理，了解電磁繼電器在生產、生活中的應用；知道如何使用電磁繼電器，會說明電磁繼電器在實際電路中的工作過程。
通過閱讀教材、查閱資料，知道磁懸浮列車的工作原理和信息的磁記錄方式。
通過認識電磁鐵的實際應用，加強物理與生活的聯系，提高學習物理的興趣。
電磁鐵
電磁起重機
磁懸浮列車

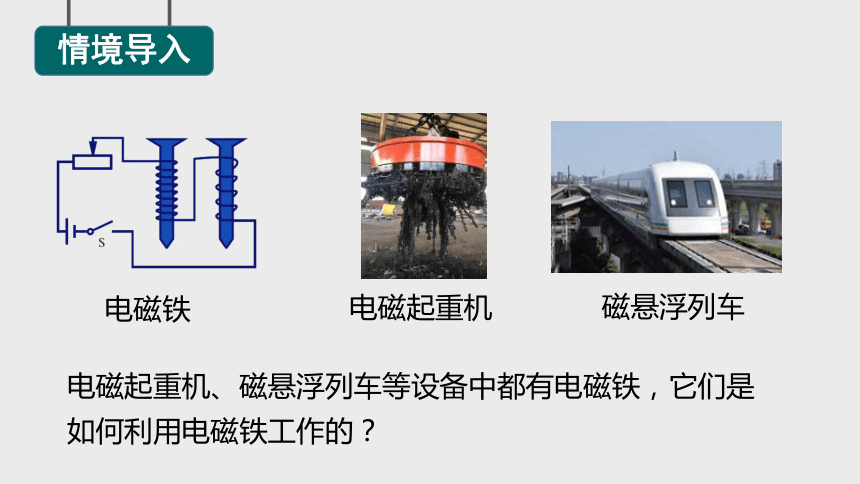

電磁起重機、磁懸浮列車等設備中都有電磁鐵，它們是如何利用電磁鐵工作的？
一、電磁繼電器
利用電磁繼電器，可以實現用低電壓和弱電流電路的通斷，來控制高電壓和強電流電路的通斷。
1.什么是電磁繼電器？

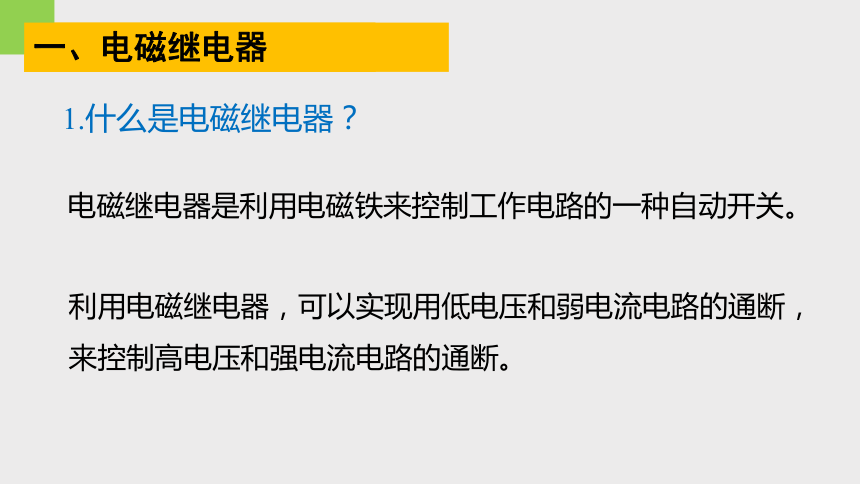

電磁繼電器是利用電磁鐵來控制工作電路的一種自動開關。

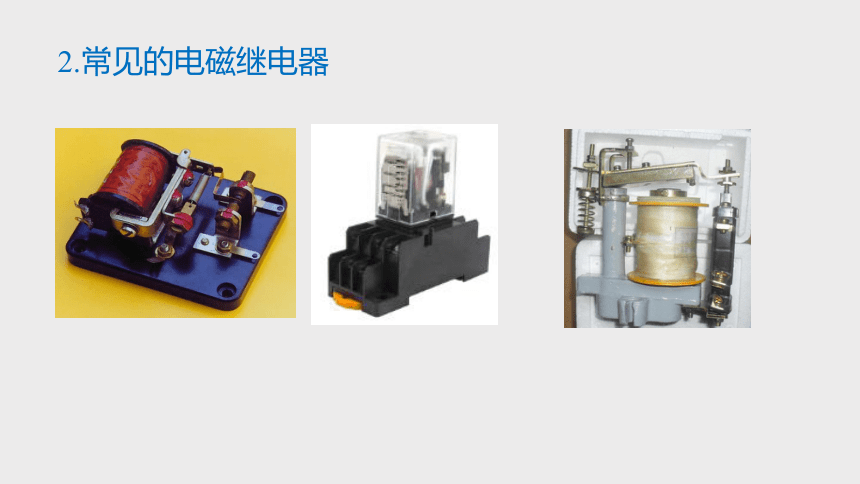

2.常見的電磁繼電器

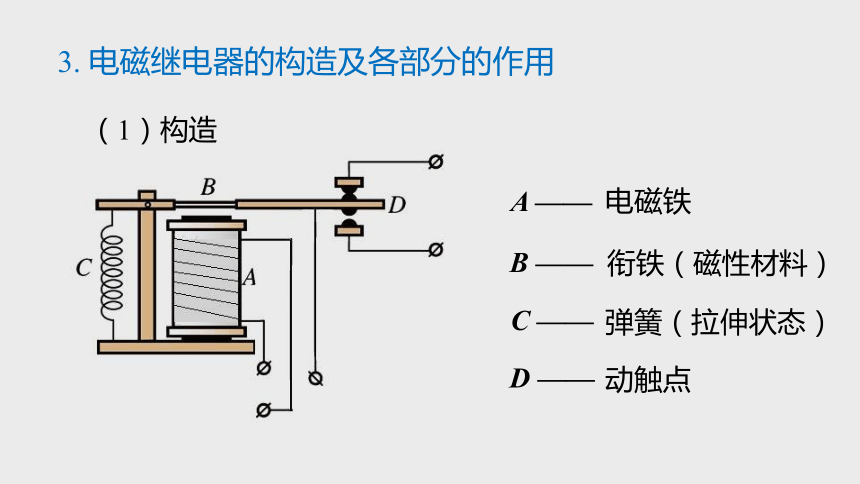

3. 電磁繼電器的構造及各部分的作用
A ——
B ——
C ——
D ——
電磁鐵
銜鐵（磁性材料）
彈簧（拉伸狀態）
動觸點
（1）構造
電磁鐵：通電時產生磁性，吸引銜鐵
銜鐵：與動觸點相連，帶動其上下運動，接通或斷開電路
彈簧：電磁鐵磁性消失時，拉起銜鐵，使其脫離電磁鐵
觸點：相當于被控制電路的開關

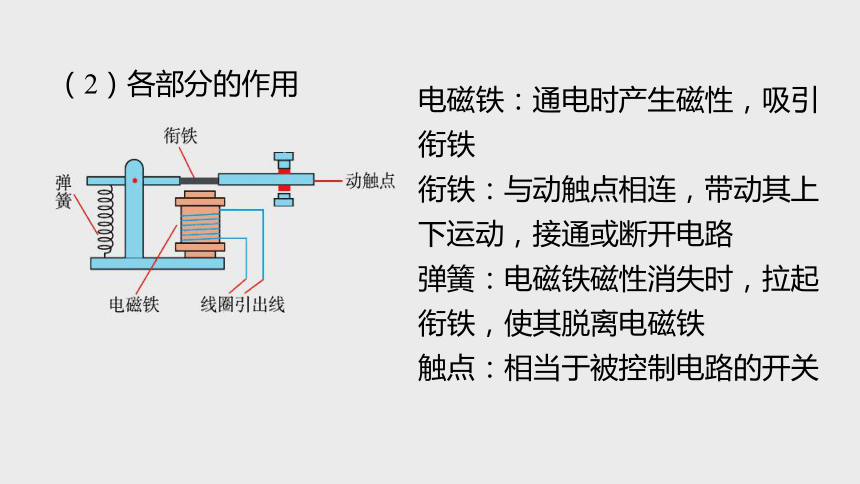

（2）各部分的作用
4. 電磁繼電器的電路
控制電路
工作電路
控制電路
工作
電路

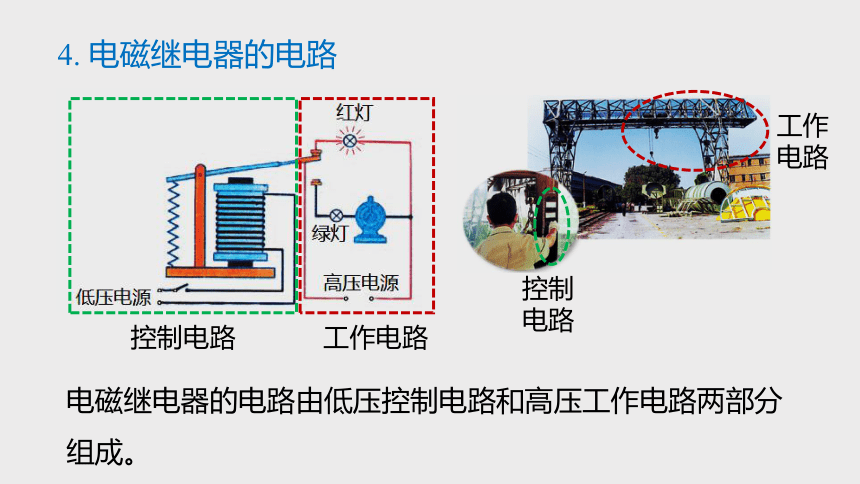

電磁繼電器的電路由低壓控制電路和高壓工作電路兩部分組成。

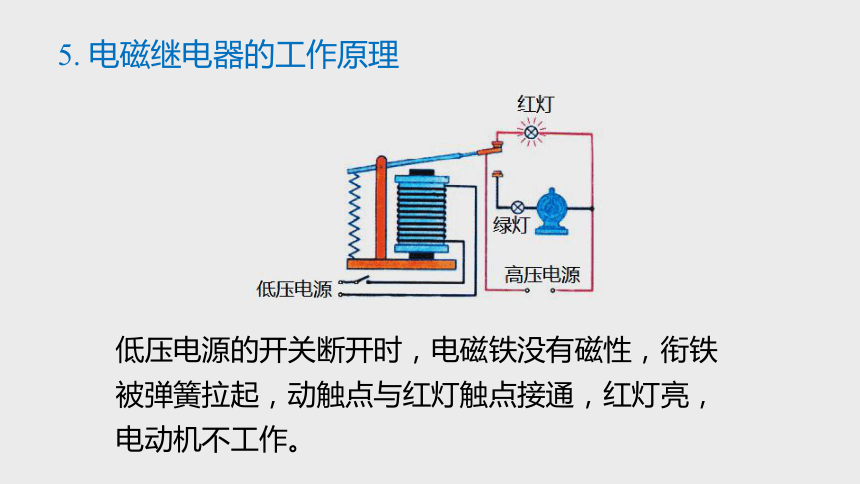

5. 電磁繼電器的工作原理
低壓電源的開關斷開時，電磁鐵沒有磁性，銜鐵被彈簧拉起，動觸點與紅燈觸點接通，紅燈亮，電動機不工作。
低壓電源的開關閉合時，控制電路中有電流，電磁鐵有磁性，將銜鐵吸引下來，動觸點與綠燈觸點接通，綠燈亮，電動機工作。
電磁繼電器的主要工作原理
電磁鐵有磁性
控制電路開關閉合
吸引銜鐵
工作電路接通（或斷開）
→
→
→
電磁鐵無磁性
控制電路開關斷開
彈簧拉起銜鐵
工作電路斷開（或接通）
→
→
→
右圖是電鈴的工作原理圖，A為彈性片 ，B為銜鐵，B與A相連，請根據電磁鐵的工作原理，分析電鈴是如何發出鈴聲的。
閉合開關，電磁鐵有磁性，吸引銜鐵，銜鐵端點上的鐵錘擊打鈴?fù)攵l(fā)出聲音，同時銜鐵上的彈性片與上端的螺釘分開，電路斷開，電磁鐵失去了磁性，銜鐵被彈回，電路閉合。上述過程不斷地重復，電鈴便會持續發聲。
二、磁懸浮列車
1.懸浮原理
同名磁極相互排斥，異名磁極相互吸引。
列車?yán)密壍郎系膹?qiáng)電磁鐵與列車上的電磁鐵之間的排斥或吸引作用懸浮起來。
列車與軌道分離，消除了列車與軌道間的摩擦。磁懸浮列車運行時的阻力很小，因此運行速度很大。
2.磁懸浮列車的特點
上海磁懸浮列車專線
上海磁懸浮列車專線西起上海軌道交通2號線的龍陽路站，東至上海浦東國際機場，運行速度430千米/時，只要7～8分鐘就可以跑完全程，是第一條商業運營的高架磁懸浮專線。
三、信息的磁記錄
人類經歷了五次信息變革：獲得語言，創造文字，發明造紙術和印刷術，應用電報、電話和電視，應用網絡技術。每次信息變革，信息記錄的方式就會發生變化。現在大容量的信息記錄方式有磁記錄、光記錄等。利用光盤記錄聲音、圖像等各種信息；通過計算機移動儲存設備、硬盤和U盤等，人們可方便地保存或傳送計算機中的信息。
1.硬盤
利用磁性材料的磁化，記錄聲音、圖像、數字等信息。
硬盤主要由磁記錄盤片(表面涂有磁性顆粒)、讀寫磁頭
(實質是電磁鐵)以及其他配件組成。
硬盤
存入數據的流程
2.磁卡和磁帶
銀行等機構發行的磁卡，其背面的磁條里記錄著持卡人的賬號等信息。使用磁卡時，磁條中的信息由機器讀出，也可在磁卡上寫入新的信息。
錄音機和錄像機將需要記錄的聲音和圖像轉變成電信號，通過磁頭記錄在磁帶上。
電磁繼電器
磁懸浮列車
信息的磁記錄
電磁鐵的應用
工作原理
構造及各部分作用
懸浮原理
特點
硬盤
磁卡和磁帶
1.在電磁繼電器工作電路中的電壓和電流比控制電路的電壓和電流，一定是 （ ）
A.高電壓，弱電流
B.低電壓，強電流
C.高電壓，強電流
D.低電壓，弱電流
C
2.下列沒有用到電磁鐵的是（ ）
A.電鈴
B.溫度自動報警器
C.電熱水器
D.電磁起重機
C
3.夏季，我國南方各地會普降暴雨，城市內澇給人們生活帶來很大影響。小明設計了一種利用電磁繼電器來自動控制抽水機工作的電路：當水位在安全線以下時綠燈亮，抽水機不工作；當水位到達安全線上限時紅燈亮，抽水機開始工作。下圖是小明還未連接完的電路，小明接下來的電路連接應該是(　　)
A.M 接A，N接B
B.M 接B，N 接D
C.M 接B，N接C
D.M 接A，N 接D
B
4. 磁懸浮列車的車廂用的磁體大多是通有強大電流的電磁鐵，通過磁體間的相互作用，車身離開鐵軌，實現懸浮運行。現有下列說法正確的是（　　）
（1）磁懸浮列車?yán)昧送艠O相互排斥
（2）磁懸浮列車?yán)昧水惷艠O相互排斥
（3）磁懸浮列車消除了車體、鐵軌之間的摩擦
（4）磁懸浮列車增大了車體與鐵軌之間的摩擦
A.（1）（3） B.（l）（4）
C.（2）（3） D.（2）（4）
A
U盤的樣式各式各樣，請通過網絡或查閱資料了解U盤記錄信息的原理，并和同學交流討論。
