模型或原型的制作 模型及其功能
（模型制作在產品設計的不同階段的作用） a
a
工藝的含義和常用工具的種類 a
金工常用的 工具和設備 a
金屬材料的鋸割、銼削兩種加工方法 c
加工工藝的選擇 c
簡單產品的模型和原型的制作 c

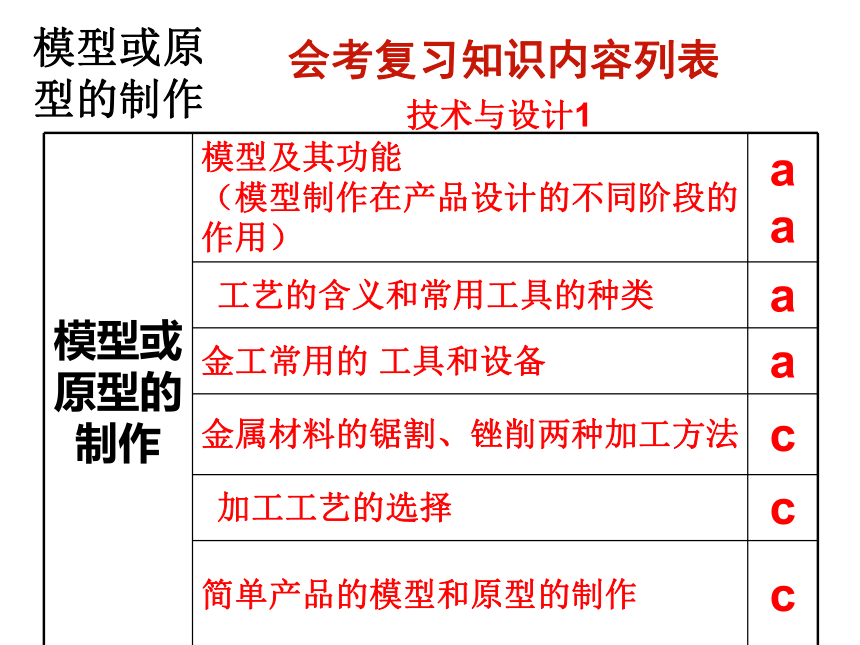

會考復習知識內容列表 技術與設計1
模型或原
型的制作

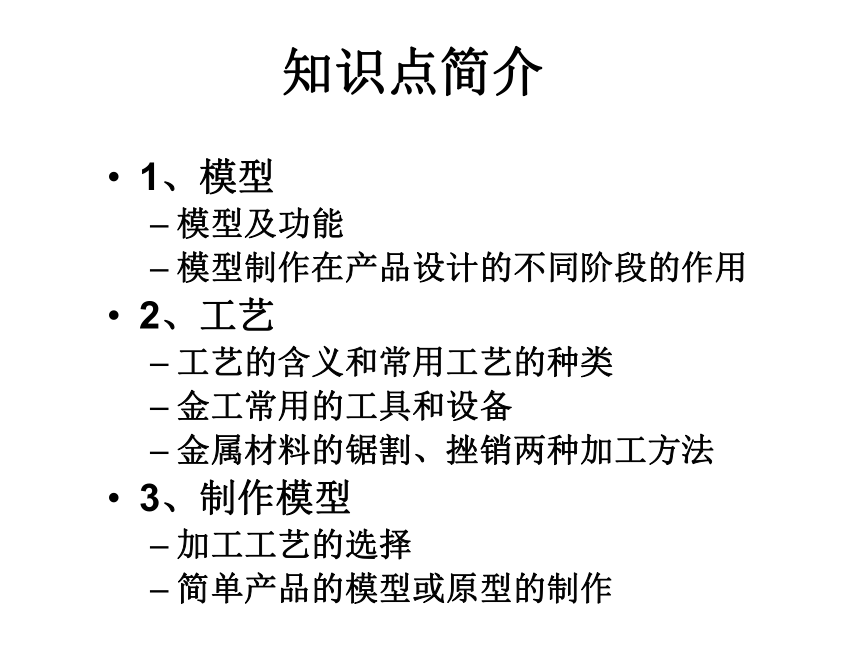

知識點簡介
1、模型
模型及功能
模型制作在產品設計的不同階段的作用
2、工藝
工藝的含義和常用工藝的種類
金工常用的工具和設備
金屬材料的鋸割、挫銷兩種加工方法
3、制作模型
加工工藝的選擇
簡單產品的模型或原型的制作

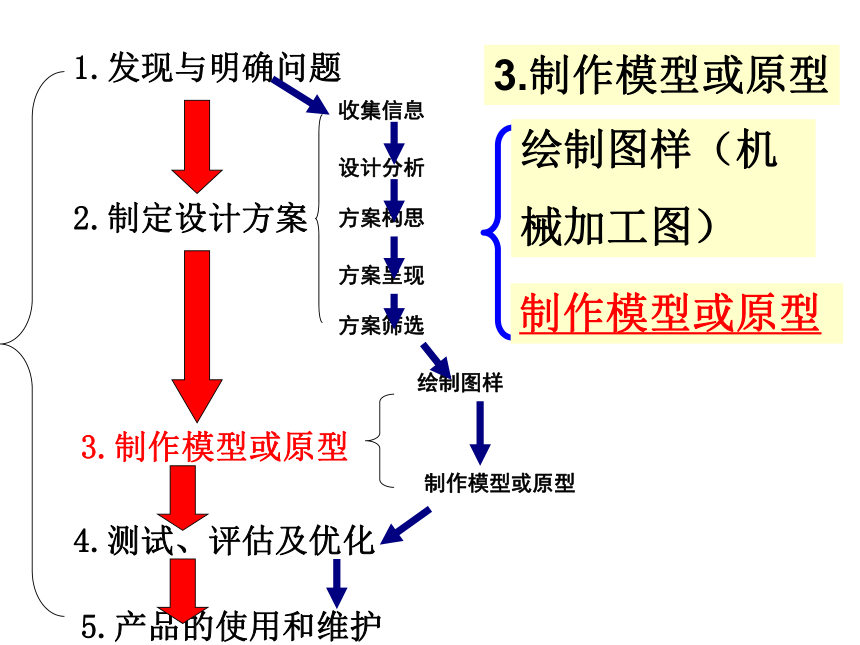

1.發現與明確問題
2.制定設計方案
3.制作模型或原型
4.測試、評估及優化
5.產品的使用和維護
收集信息
設計分析
方案構思
方案呈現
方案篩選
繪制圖樣
制作模型或原型
3.制作模型或原型
繪制圖樣（機
械加工圖）
制作模型或原型

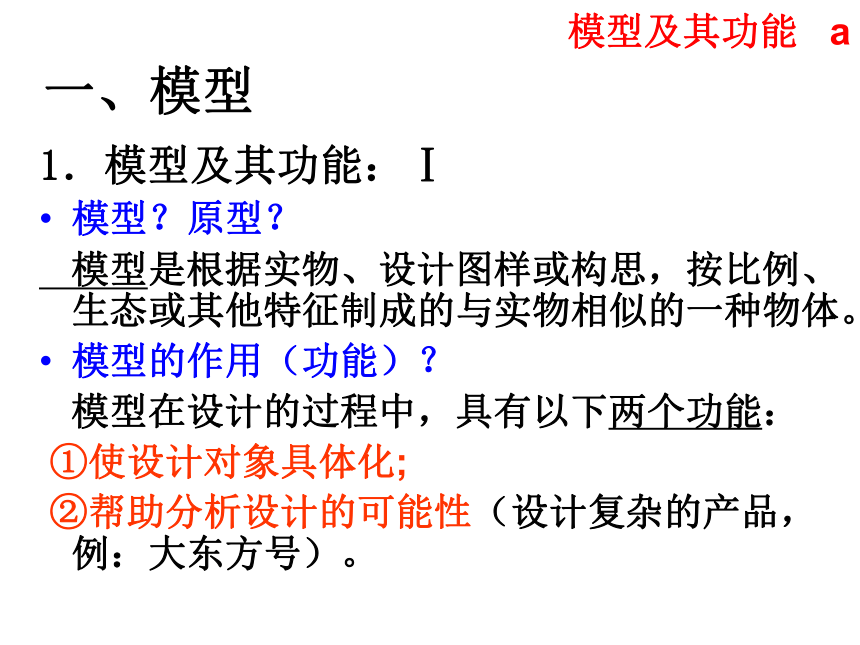

一、模型
1．模型及其功能：Ⅰ
模型？原型？
模型是根據實物、設計圖樣或構思，按比例、生態或其他特征制成的與實物相似的一種物體。
模型的作用（功能）？
模型在設計的過程中，具有以下兩個功能：
①使設計對象具體化;
②幫助分析設計的可能性（設計復雜的產品，例：大東方號）。
模型及其功能 a

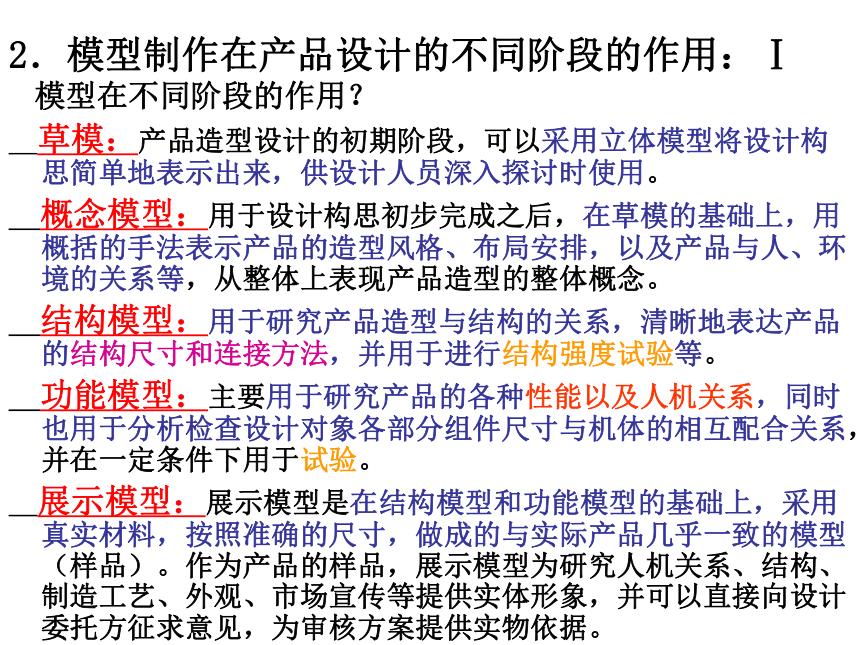

2．模型制作在產品設計的不同階段的作用：Ⅰ
模型在不同階段的作用？
草模：產品造型設計的初期階段，可以采用立體模型將設計構思簡單地表示出來，供設計人員深入探討時使用。
概念模型：用于設計構思初步完成之后，在草模的基礎上，用概括的手法表示產品的造型風格、布局安排，以及產品與人、環境的關系等，從整體上表現產品造型的整體概念。
結構模型：用于研究產品造型與結構的關系，清晰地表達產品的結構尺寸和連接方法，并用于進行結構強度試驗等。
功能模型：主要用于研究產品的各種性能以及人機關系，同時也用于分析檢查設計對象各部分組件尺寸與機體的相互配合關系，并在一定條件下用于試驗。
展示模型：展示模型是在結構模型和功能模型的基礎上，采用真實材料，按照準確的尺寸，做成的與實際產品幾乎一致的模型（樣品）。作為產品的樣品，展示模型為研究人機關系、結構、制造工藝、外觀、市場宣傳等提供實體形象，并可以直接向設計委托方征求意見，為審核方案提供實物依據。

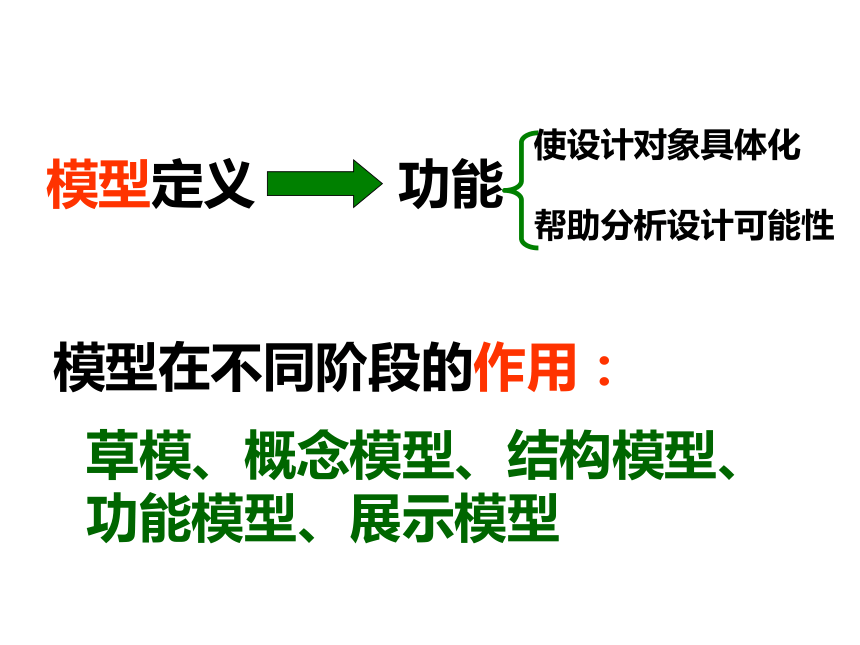

模型定義
功能
使設計對象具體化
幫助分析設計可能性
模型在不同階段的作用：
草模、概念模型、結構模型、
功能模型、展示模型
二、工藝
1．工藝的含義和常用工藝的種類：Ⅰ
工藝？
工藝是利用工具和設備對原材料、半成品進行技術處理，使之成為產品的方法。
工藝的種類（常見的工藝）：有加工工藝、裝配工藝、檢測工藝、 鑄造工藝(例：景云鐘)、表面處理工藝等。
工藝的作用：保證產品質量，提高生產效率；影響產品的功能、強度、外觀等。
工藝的含義和常用工具的種類 a

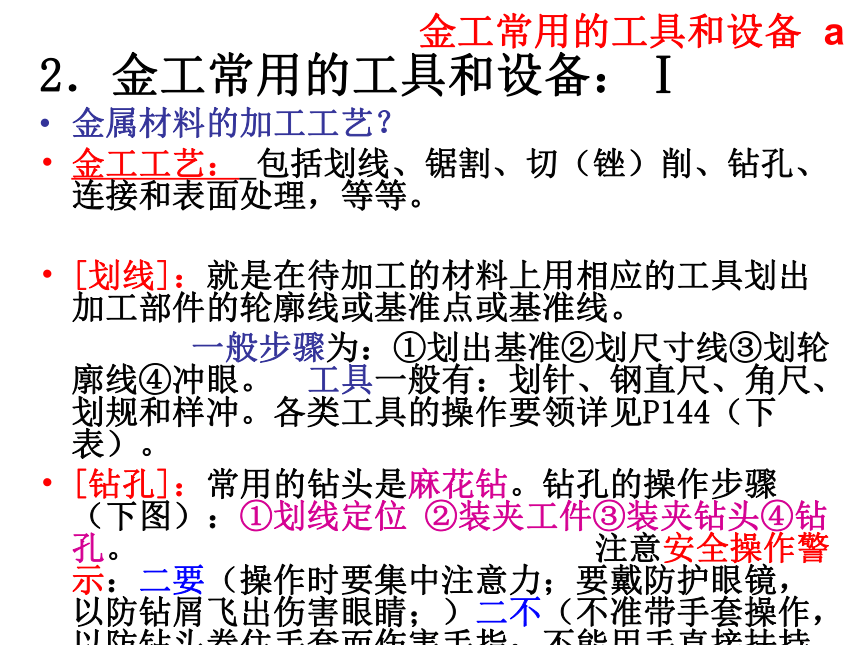

2．金工常用的工具和設備：Ⅰ
金屬材料的加工工藝？
金工工藝： 包括劃線、鋸割、切（銼）削、鉆孔、連接和表面處理，等等。
[劃線]：就是在待加工的材料上用相應的工具劃出加工部件的輪廓線或基準點或基準線。
一般步驟為：①劃出基準②劃尺寸線③劃輪廓線④沖眼。 工具一般有：劃針、鋼直尺、角尺、劃規和樣沖。各類工具的操作要領詳見P144（下表）。
[鉆孔]：常用的鉆頭是麻花鉆。鉆孔的操作步驟（下圖）：①劃線定位 ②裝夾工件③裝夾鉆頭④鉆孔。 注意安全操作警示：二要（操作時要集中注意力；要戴防護眼鏡，以防鉆屑飛出傷害眼睛；）二不（不準帶手套操作，以防鉆頭卷住手套而傷害手指；不能用手直接扶持小工件、薄工件，以免造成傷害事故。）
金工常用的工具和設備 a

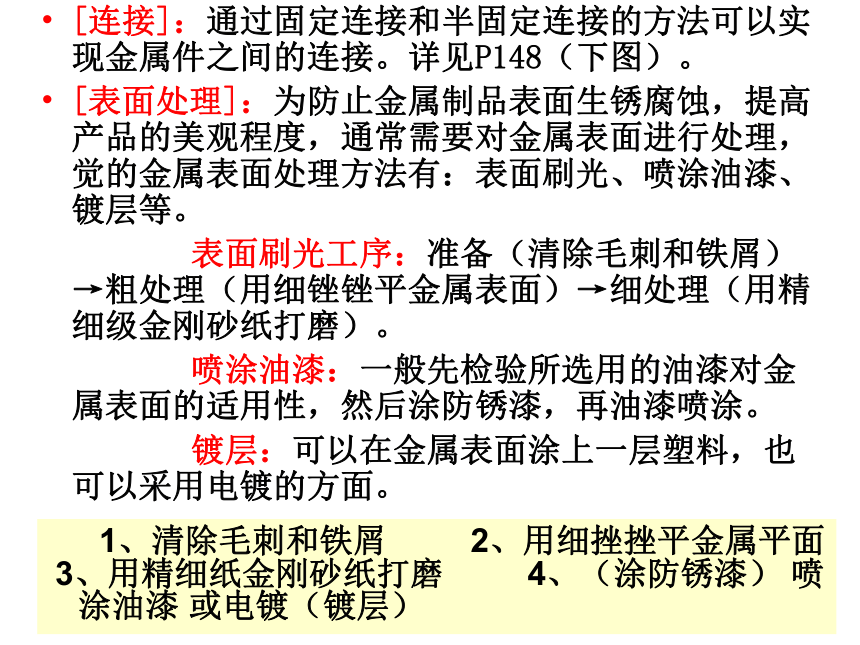

[連接]：通過固定連接和半固定連接的方法可以實現金屬件之間的連接。詳見P148（下圖）。
[表面處理]：為防止金屬制品表面生銹腐蝕，提高產品的美觀程度，通常需要對金屬表面進行處理，覺的金屬表面處理方法有：表面刷光、噴涂油漆、鍍層等。
表面刷光工序：準備（清除毛刺和鐵屑）→粗處理（用細銼銼平金屬表面）→細處理（用精細級金剛砂紙打磨）。
噴涂油漆：一般先檢驗所選用的油漆對金屬表面的適用性，然后涂防銹漆，再油漆噴涂。
鍍層：可以在金屬表面涂上一層塑料，也可以采用電鍍的方面。
1、清除毛刺和鐵屑 2、用細挫挫平金屬平面
3、用精細紙金剛砂紙打磨 4、（涂防銹漆） 噴涂油漆 或電鍍（鍍層）

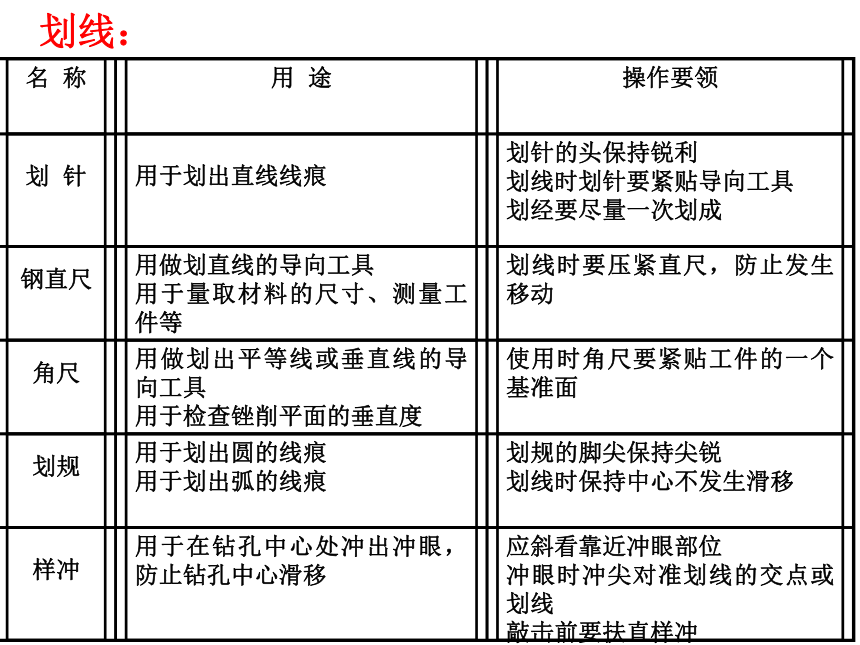

名 稱
用 途
操作要領
劃 針
用于劃出直線線痕
劃針的頭保持銳利
劃線時劃針要緊貼導向工具
劃經要盡量一次劃成
鋼直尺
用做劃直線的導向工具
用于量取材料的尺寸、測量工件等
劃線時要壓緊直尺，防止發生移動
角尺
用做劃出平等線或垂直線的導向工具
用于檢查銼削平面的垂直度
使用時角尺要緊貼工件的一個基準面
劃規
用于劃出圓的線痕
用于劃出弧的線痕
劃規的腳尖保持尖銳
劃線時保持中心不發生滑移
樣沖
用于在鉆孔中心處沖出沖眼，防止鉆孔中心滑移
應斜看靠近沖眼部位
沖眼時沖尖對準劃線的交點或劃線
敲擊前要扶直樣沖
劃線：

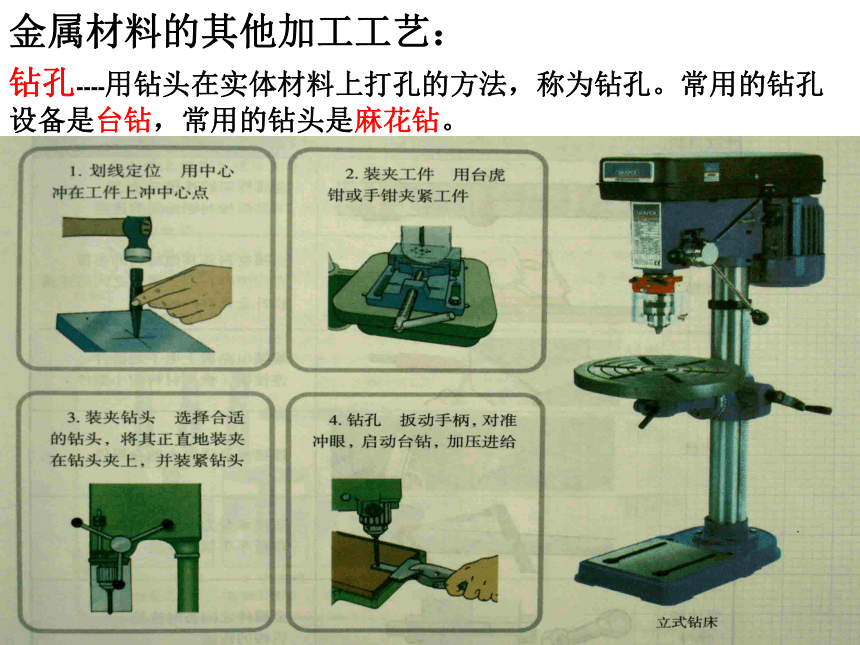

鉆孔----用鉆頭在實體材料上打孔的方法，稱為鉆孔。常用的鉆孔設備是臺鉆，常用的鉆頭是麻花鉆。
金屬材料的其他加工工藝：

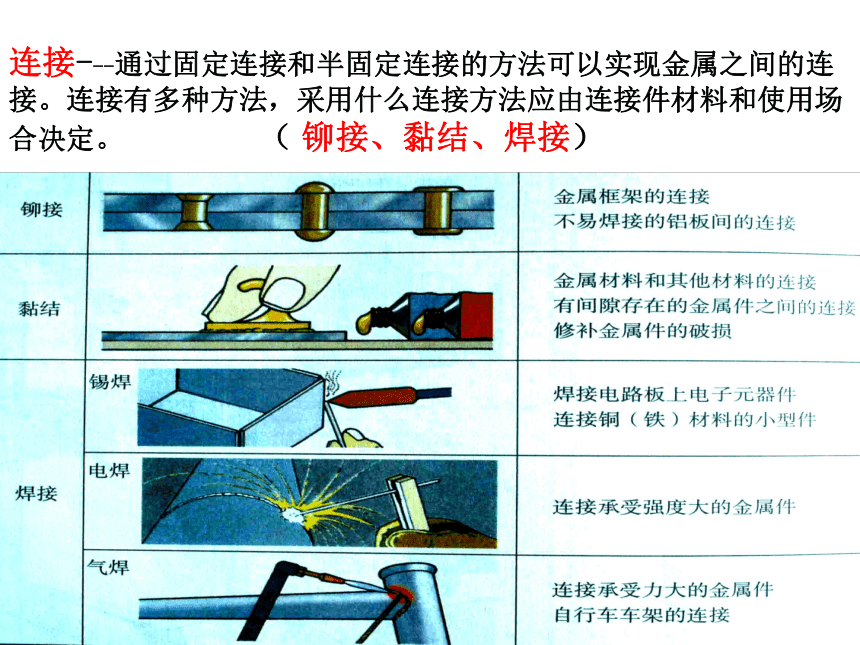

連接---通過固定連接和半固定連接的方法可以實現金屬之間的連接。連接有多種方法，采用什么連接方法應由連接件材料和使用場合決定。 （ 鉚接、黏結、焊接）
螺紋連接方式：
螺紋加工方法：
在工件上制作內螺紋稱為攻絲。它使用的工具是絲錐和絲錐扳手。
在工件上制作外螺紋稱為套絲。它使用的工具是板牙和扳手。
3．金屬材料的鋸割、銼削2種加工方法：Ⅱ
[鋸割]：操作要領：1.站位和握鋸姿勢要正確；2.推鋸加壓，回拉不加壓；3.鋸程要長；4.推拉要有節奏 （P145）。
[銼削]：操作要領：1.銼削時要注意身體和手臂動作的協調；2.在推銼過程中，左手的施壓要由大變小，右手的施壓要由小變大，使銼刀平衡而不上下擺動。
金屬材料的鋸割、銼削兩種加工方法 c
鋸割---對于金屬材料，通常以鋸割的方式進行割斷。手鋸是人工鋸割常用的工具，利用它可以分割金屬材料、木料和硬塑料等。
工藝
1、鋸條的方向：鋸齒朝前。
2、右手握住手鋸的手柄，左手握住手鋸的頭部。
（鋼鋸）
起鋸方法 :
從工件遠離自己的一端起鋸，起鋸時用左手大拇指貼住鋸條，起鋸角a要小，防止鋸齒崩裂。起鋸時行程要短，壓力要小，當陷入工件2—3mm時，才能逐漸正常鋸割。
手鋸的操作要領：1、站位和握鋸姿勢要正確 2、推鋸加壓，回拉不加壓
3、鋸程要長 4、推拉要有節奏
★鋸割前應把材料夾持在臺虎鉗上，通常情況下，鋸割線應在臺虎鉗鉗口左側10~20mm處，鋸割線不能太靠近臺虎鉗（易對臺虎鉗造成破壞），也不能離臺虎鉗太遠（操作時不穩）。
★在鋸割工件過程中，快將工件鋸割落下時，應該是用左手將快要落下的工件托住，右手緩慢鋸割，直至工件落下。
在鋸割中，為什么會偏離鋸割線？請舉例說明原因。
1.裝鋸條時，鋸條產生扭折現象，造成鋸路偏離；2.鋸齒的鋸路不對稱。
銼削----為使工件符合設計所要求的形狀、尺寸和粗糙度，往往需要進行銼削、銑削和磨削等切削加工。
銼削操作要領：
1、銼削時要注意身體和手臂動作的協調。
2、在推銼過程中，左手的施壓要由大變小，右手的施壓要由小變大，使銼刀平穩而不上下擺動。
工藝
挫削方法：
檢查工作面垂直度：
金屬加工工藝：
劃線：一般步驟及常用工具 P145
鉆孔：一般步驟及操作要領 P147
鋸割：手鋸的安裝和握法，起鋸方法和操作要領 P145
銼削：操作要領和方法 詳見P146
表面處理：表面刷光、噴涂油漆、鍍層
詳見P150
連接：固定連接和半固定連接的方法可以實現金屬件之間的連接 P148
金屬加工工藝：劃線、鋸割、切削（銼削）、鉆孔、連接、表面處理的工具的操作要領。
加工工藝的選擇 c
下料
倒角
樣沖打眼
劃線
板牙套絲
淬火
攻絲
磨削圓頭
二）手（木）工鋸及其鋸割
三）傳統木工刨及其使用
一）量具及其使用
1、鋼卷尺板 2、鋼直尺 3、角尺 4、墨斗
四）手工鑿及其羊角鋃頭使用
榫鑿、羊角（錘）（區別手錘）
木工工具及加工流程：
（區別鋼鋸）
木工加工工藝-----劃線、鋸割、刨削、鉆孔、連接、表面處理等。
（另有：木工銼）（手搖鉆）
三、制作模型
1．加工工藝的選擇：Ⅱ
2．簡單產品的模型或原型的制作：Ⅱ
模型制作的一般步驟：
①選擇合適的材料 ；②根據本地的條件，準備適當?shù)墓ぞ吆图庸ぴO(shè)備；③按設計圖樣劃線；④對材料進行鋸割、切削等加工；⑤裝配；⑥對模型進行表面處理；⑦對產品的外觀造型和色彩進行評價；對產品的結構、功能進行檢測和試驗，檢驗是否符合設計要求；⑧對設計方案進行修改，做成展示模型（樣品）。
3．產品外觀的潤色 Ⅰ
在模型或原型制作完成之后，根據審美的需要，一般要對產品的外觀加以一定的潤色，以使產品更美觀，更符合人們的心理需求。
簡單產品的模型
和原型的制作 c
例證性試題：
1. 在設計過程的不同階段，根據不同的要求往往需要制作不同的模型。如需要研究產品的各種性能以及人機關系，并在一定條件下用于試驗。那么這個階段的模型應該是（　　）
A.草模 B.概念模型
C.結構模型 D.功能模型
2. 鋸割時安裝鋸條和加壓的方法正確的是（ ） A.鋸齒斜向前裝，推鋸時不加壓，拉鋸時加壓 B.鋸齒斜向后裝，推鋸時加壓，拉鋸時不加壓 C.鋸齒斜向前裝，推鋸時加壓，拉鋸時也加壓 D.鋸齒斜向前裝，推鋸時加壓，拉鋸時不加壓
D
D
3. 利用工具和設備對原材料、半成品進行技術處理，使之成為產品的方法叫（ ） A.結構 B.造型 C.表面處理 D.工藝
4. 小鑫利用鉗工工具，將圖一矩形鐵塊加工成圖二梯形鐵塊，其加工環節主要有：①鋸割，②劃線，③銼削。鐵塊加工的正確流程是（ ）。A.① ② ③ B. ② ① ③ C. ② ③ ① D. ③ ② ①
（4金屬材料劃線的一般步
驟為（ ）①?zèng)_眼②劃尺寸
線③劃輪廓線④劃出基準 A.①②③④ B.②③④① C.④①②③ D.④ ② ③① ）
D
D
B
5. 為了防止金屬制品表面生銹腐蝕，提高產品的美觀程度，通常需要對金屬表面進行處理。以下不屬于金屬表面處理方法有（ ） A.表面刷光 B.刻畫 C.噴涂油漆 D.鍍層
6. 對于鋁板間的連接，常采用的連接方式是（ ）A.捆綁 B.鉚接 C.黏結 D.焊接
以下屬于正確的鉆孔步驟的是（ ） ①裝夾鉆頭②裝夾工件③劃線定位④鉆孔 A.①②③④ B.②①③④
C.③②①④ D.③①②④
8.以下不屬于金屬材料的加工工藝的是（ ）。A.刨削 B.劃線 C.鋸割 D.切削
B
B
C
A
9. 金屬表面處理的方法有表面刷光、噴涂和鍍層三種，而噴涂和鍍層都能防止金屬表面銹蝕和增加表面美觀。所以有人（第一種）說：噴涂和鍍層是同一種工藝；但也有人（第二種）說：噴涂和鍍層是不同的兩種工藝。你認為正確答案是（ ） A.第一種說法對 B.第二種說法對
C.兩種說法都對 D.兩種說法都錯
10. 在模型制作中，完成“選擇材料”這項時，最基本最主要的選擇因素是（　　）
A.外形美觀 B.價格
C.使用功能和壽命 D.加工性能
B
D
11. 將鐵質椅子（如圖所示）的靠背拆除變?yōu)榈首樱侠淼募庸し椒ㄊ牵? ） A．鋸割加上銼削 B．鑿削加上銼削 C．鉆孔加上鋸割 D．鉆孔加上銼削
12.下列說法正確的是（ ） A.銼削工件時，左手的施壓要由小到大，右手的施壓要由大到小 B.樣沖用于工件上打孔點沖眼 C.鋼直尺只用于測量材料、工件等物體的長度 D.角尺只用于檢查銼削平面垂直度
A
B
13、使用樣沖時，規范的操作方法是（ ）
B
D
19、下列關于在金屬材料上鉆孔的操作要求中，說法錯誤的是( ) A.操作要集中注意力并帶好防護手套 B.操作時要戴防護眼鏡 C.要用臺虎鉗或手鉗夾緊工件 D.不能用手直接扶持小工件和薄工件
A
產品說明書
作用
寫作
使用維護保養
一般結構
形式
寫作要求
第八章
技術產品的使用和保養
(了解)
設計過程 設計的一般過程 Ⅱ
發現技術問題的一般方法 Ⅰ
技術問題內容與價值的判斷 Ⅰ
具體設計要求的列出、設計計劃 Ⅱ
信息的收集和處理 Ⅰ
設計分析的基本思路,設計分析三要素 Ⅱ
材料和標準件的選擇 Ⅰ
設計的一般原則 Ⅱ
工藝的含義及常見工藝的種類 Ⅰ
常用工具設備及常見材料的簡易加工方法 Ⅱ
設計過程 知識內容列表
