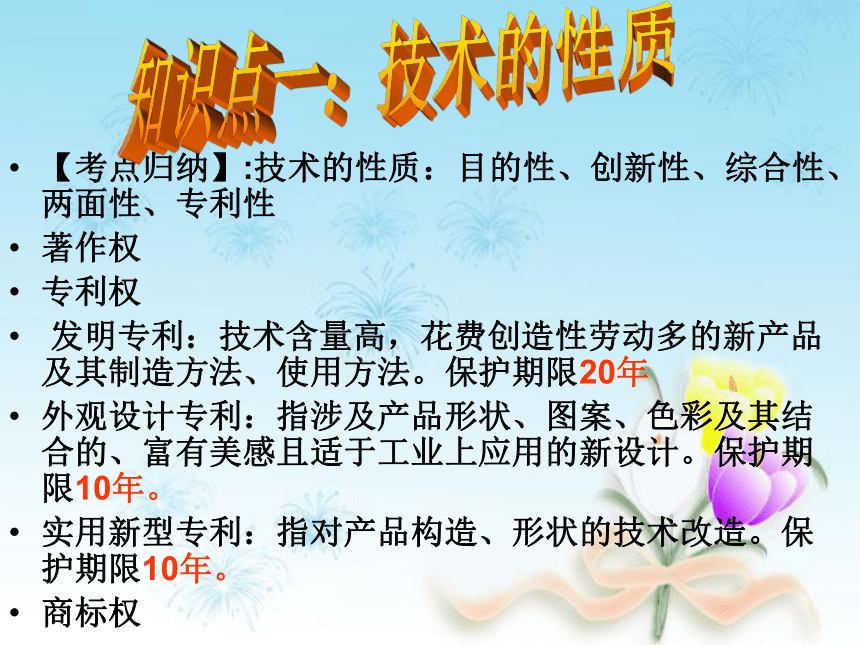

【考點歸納】:技術的性質：目的性、創新性、綜合性、兩面性、專利性
著作權
專利權
發明專利：技術含量高，花費創造性勞動多的新產品及其制造方法、使用方法。保護期限20年
外觀設計專利：指涉及產品形狀、圖案、色彩及其結合的、富有美感且適于工業上應用的新設計。保護期限10年。
實用新型專利：指對產品構造、形狀的技術改造。保護期限10年。
商標權

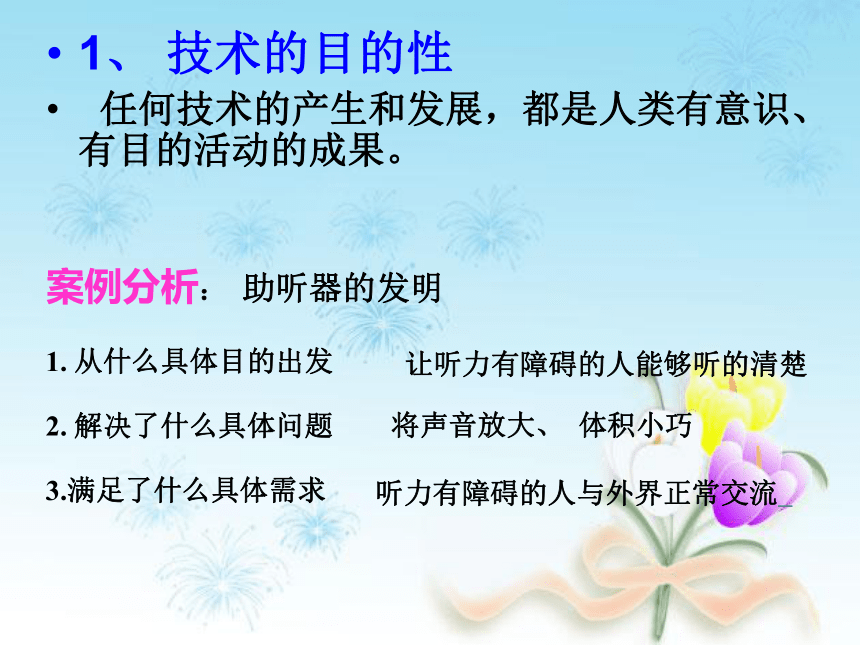

1、 技術的目的性
任何技術的產生和發展，都是人類有意識、有目的活動的成果。
案例分析： 助聽器的發明
1. 從什么具體目的出發
2. 解決了什么具體問題
3.滿足了什么具體需求
讓聽力有障礙的人能夠聽的清楚
將聲音放大、 體積小巧
聽力有障礙的人與外界正常交流

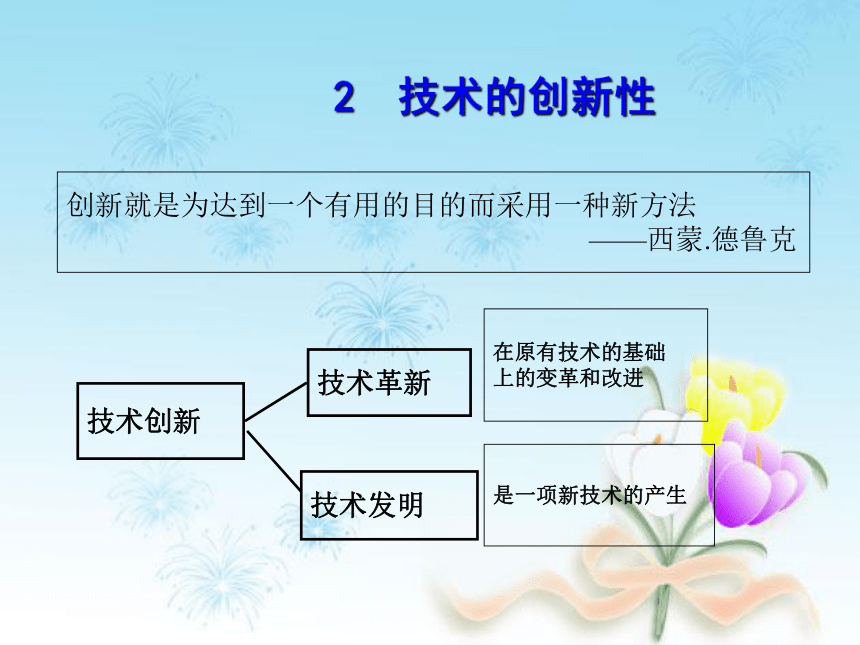

2 技術的創新性
創新就是為達到一個有用的目的而采用一種新方法
——西蒙.德魯克
技術創新
技術革新
技術發明
在原有技術的基礎
上的變革和改進
是一項新技術的產生

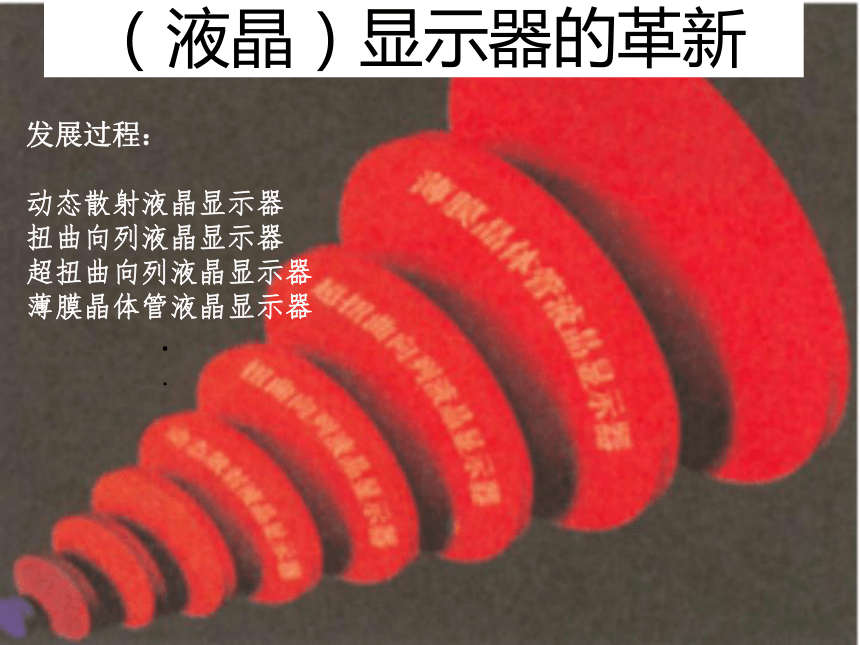

（液晶）顯示器的革新
發展過程：
動態散射液晶顯示器
扭曲向列液晶顯示器
超扭曲向列液晶顯示器
薄膜晶體管液晶顯示器
.
.
3 技術的綜合性
技術活動往往需要綜合運用多個學科、多方面知識，小
到小板凳的制作。大到航空航天技術，都是多種知識共同作
用的結果。

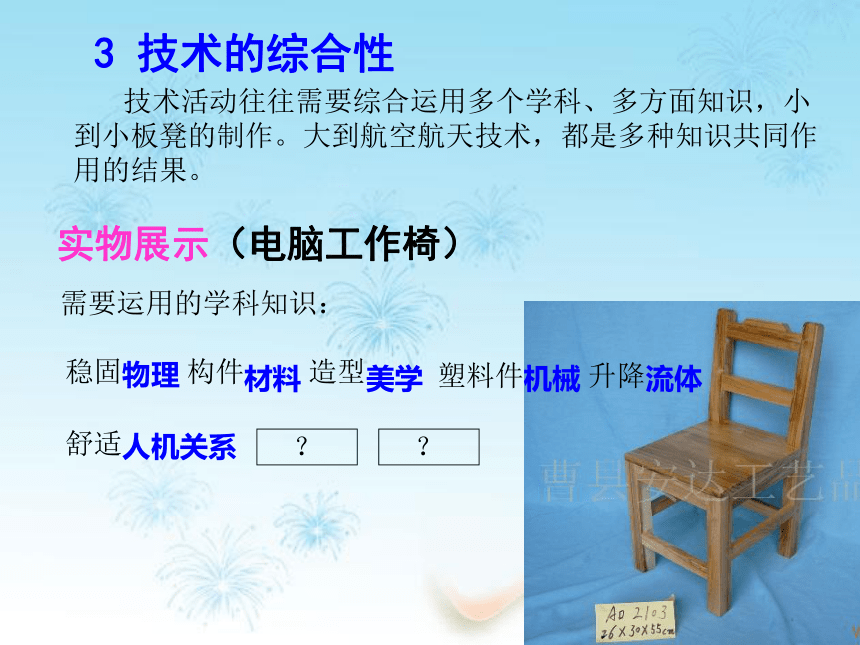

實物展示（電腦工作椅）
需要運用的學科知識：
穩固
物理
構件
材料
造型
美學
塑料件
機械
升降
流體
舒適
人機關系
？
？

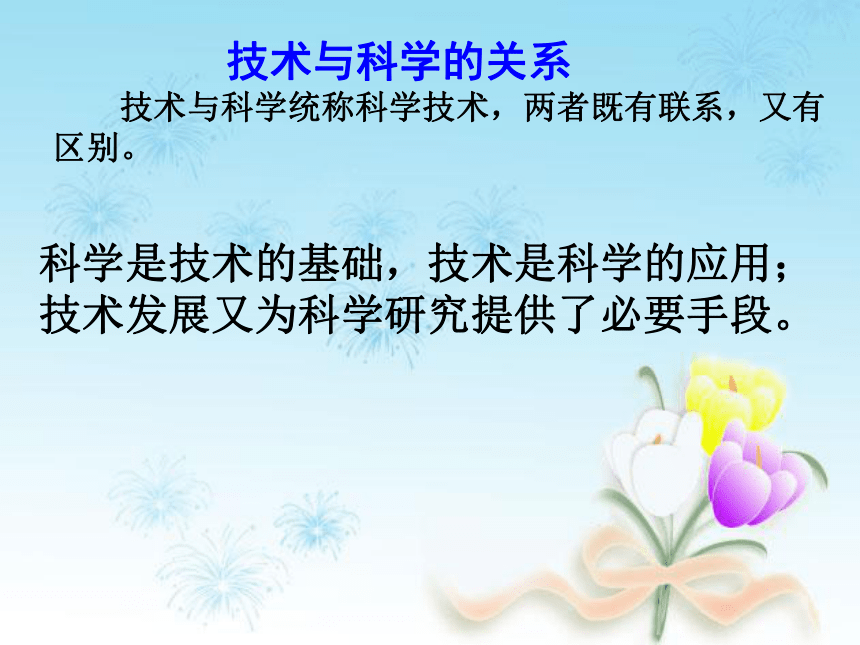

技術與科學的關系 技術與科學統稱科學技術，兩者既有聯系，又有區別。
科學是技術的基礎，技術是科學的應用；
技術發展又為科學研究提供了必要手段。

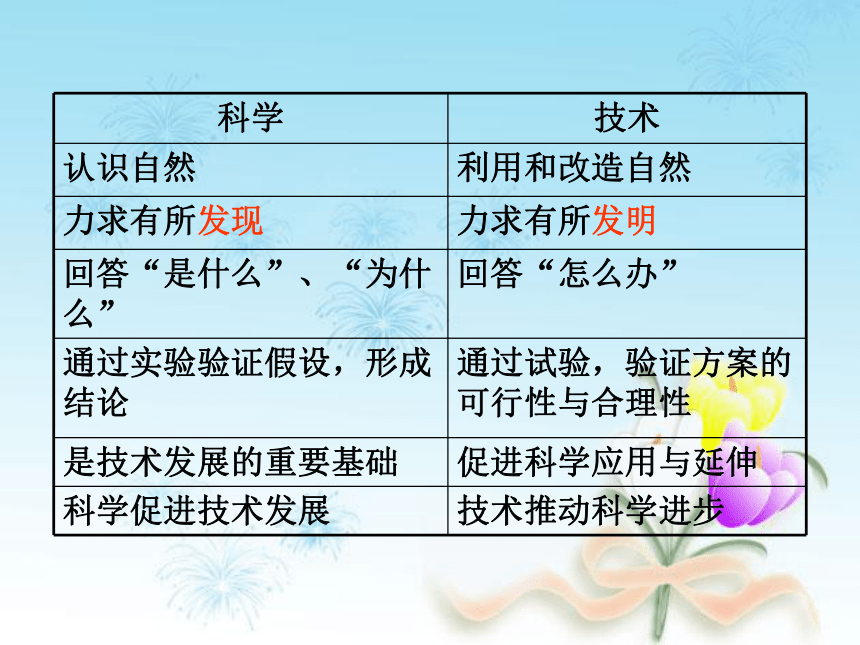

科學 技術
認識自然 利用和改造自然
力求有所發現 力求有所發明
回答“是什么”、“為什么” 回答“怎么辦”
通過實驗驗證假設，形成結論 通過試驗，驗證方案的可行性與合理性
是技術發展的重要基礎 促進科學應用與延伸
科學促進技術發展 技術推動科學進步
測試小板凳的性能
瓦特發明蒸汽機 牛頓發現第二運動定律
設計學生臺燈
愛因斯坦發表相對論

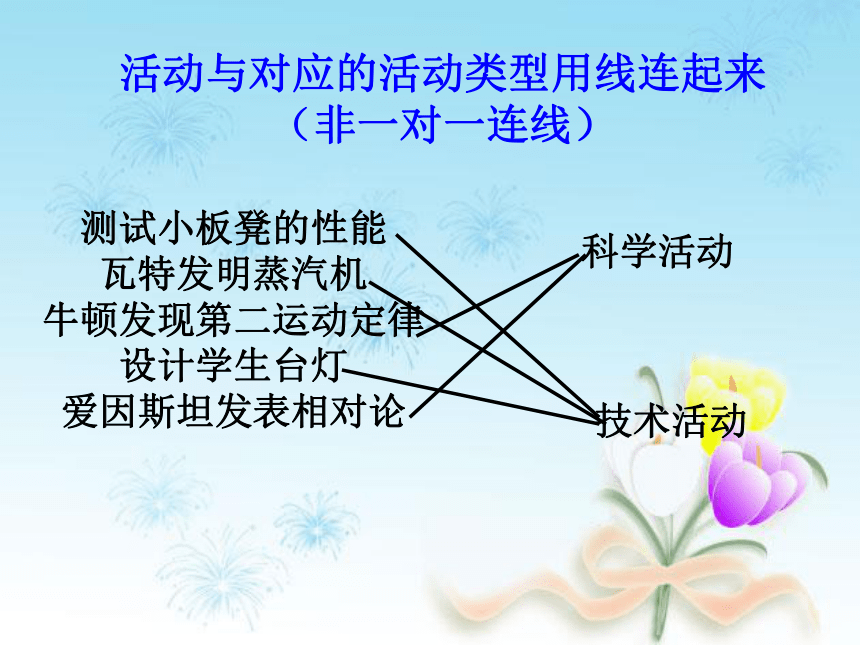

活動與對應的活動類型用線連起來
（非一對一連線）
科學活動
技術活動

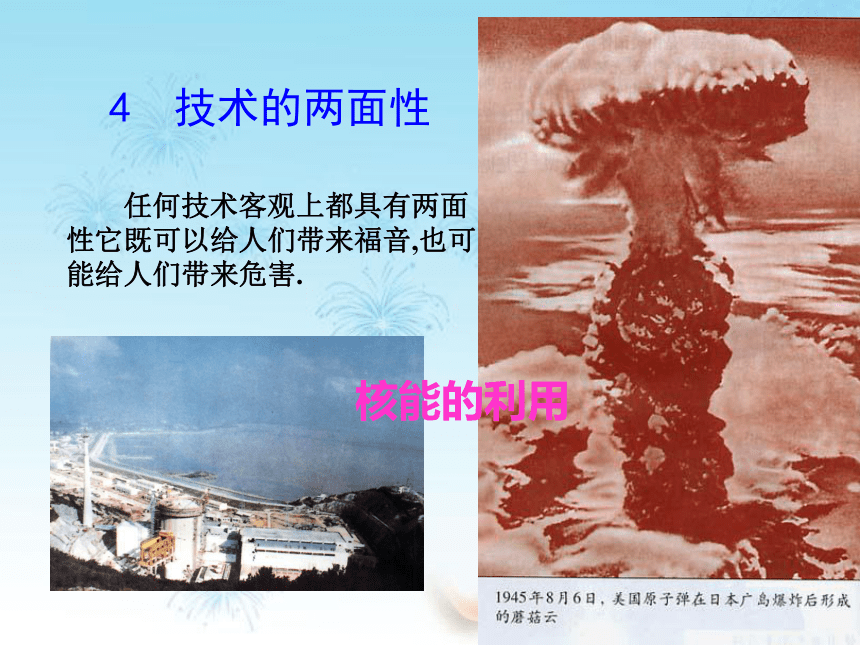

4 技術的兩面性
任何技術客觀上都具有兩面
性它既可以給人們帶來福音,也可
能給人們帶來危害.
核能的利用

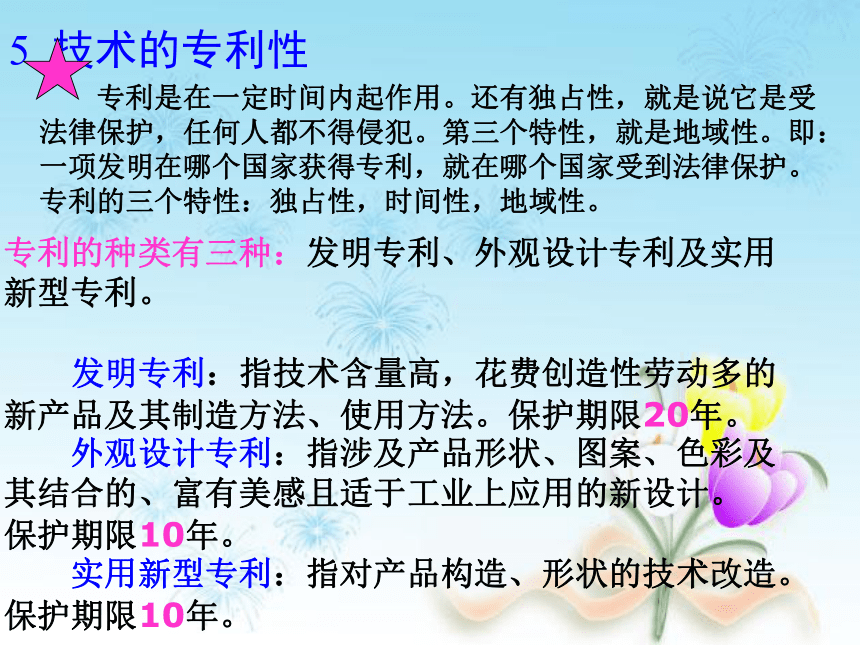

5 技術的專利性
專利是在一定時間內起作用。還有獨占性，就是說它是受
法律保護，任何人都不得侵犯。第三個特性，就是地域性。即：
一項發明在哪個國家獲得專利，就在哪個國家受到法律保護。
專利的三個特性：獨占性，時間性，地域性。
專利的種類有三種：發明專利、外觀設計專利及實用
新型專利。 　　
發明專利：指技術含量高，花費創造性勞動多的
新產品及其制造方法、使用方法。保護期限20年。 　　外觀設計專利：指涉及產品形狀、圖案、色彩及
其結合的、富有美感且適于工業上應用的新設計。
保護期限10年。 　　實用新型專利：指對產品構造、形狀的技術改造。
保護期限10年。

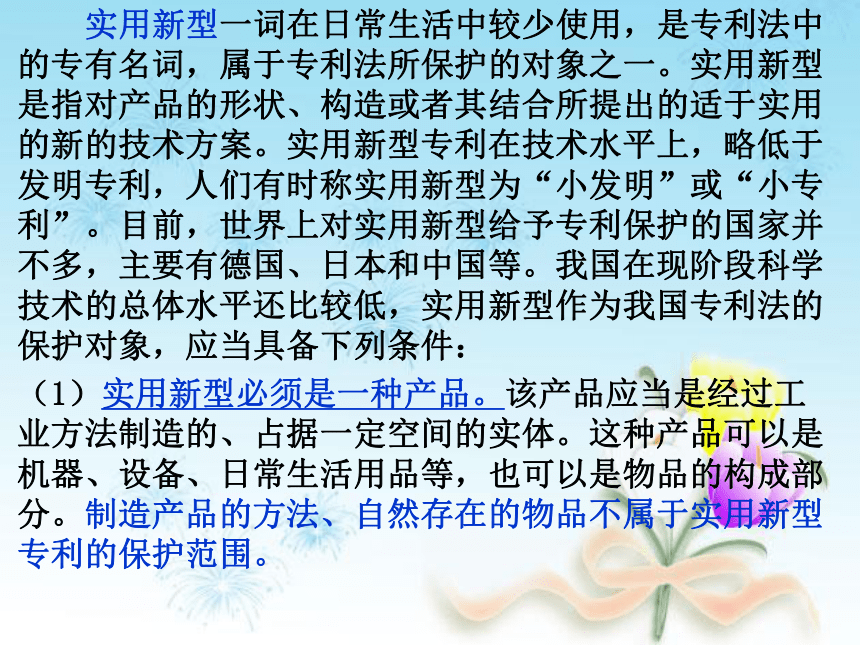

實用新型一詞在日常生活中較少使用，是專利法中的專有名詞，屬于專利法所保護的對象之一。實用新型是指對產品的形狀、構造或者其結合所提出的適于實用的新的技術方案。實用新型專利在技術水平上，略低于發明專利，人們有時稱實用新型為“小發明”或“小專利”。目前，世界上對實用新型給予專利保護的國家并不多，主要有德國、日本和中國等。我國在現階段科學技術的總體水平還比較低，實用新型作為我國專利法的保護對象，應當具備下列條件：
（1）實用新型必須是一種產品。該產品應當是經過工業方法制造的、占據一定空間的實體。這種產品可以是機器、設備、日常生活用品等，也可以是物品的構成部分。制造產品的方法、自然存在的物品不屬于實用新型專利的保護范圍。
（2）實用新型必須是一種具備一定的形態和構造的產品。產品的形態是指產品具有的能夠從外部觀察到的空間形態，也就是產品在物理上具有長、寬、高三維空間。產品的構造是指產品的內部、外部機械構成，或者說是產品的各個組成部分的安排、組織和相互關系。不具備法律規定的形態、構造的物質，比如氣體、液體、粉狀物，平面的文字、圖形、標記等都不是實用新型。
（3）實用新型必須能在工業上有直接的實用價值。不具有實用價值而僅僅具有裝飾作用的物品，比如珠寶、首飾等，不屬于實用新型專利的保護范圍。
發明專利與實用新型專利有什么不同？
授予實用新型專利權不需要經過實質審查，審批手續比發明專利簡便，審批的周期短，費用低，專利權的保護期比發明專利短，所以，具有一定形狀的發明創造，應以申請實用新型專利為首選.
專利的法定審批程序
小
結
1．一個人發明了某件東西，他什么時候才能獲得專利權？（ ）
A．到代辦處繳納通知書費用 B．專利局發出授權通知書和辦理登記手續通知書 C．他向專利局遞交申請專利權時 D．專利局授予他專利權，頒發專利證書
2．B超技術的不良使用，從而導致男女比例的失衡，這主要體現技術的（ ）
A．目的性 B．創新性 C．兩面性 D．專利性
3．MP3制造技術使得人們享受生活，享受音樂，而它不斷的更新換代更是滿足人們對音質的需求。這說明了技術的（ ） A．目的性 B．綜合性 C．創新性 D．專利性
4、太空飛船的發射需要運用到物理學、數學、空氣動力學、材料力學、倫理學等多個學科知識，這說明了技術具有（ ）
A.目的性 B、創新性 C、綜合性 D、兩面性
D
C
C
C
一、　什么是人機關系？
“機”是指人設計的供人使用的物品. 人機關系中所指的“ 機 ”除了人們通常所說的機器以外，還包括各種各樣的設備、設施、儀器、儀表、工具、器具、 家具、交通車輛,勞動保護用具以及人處的環境等。
人機關系：人使用物品時和物品產生的相互關系　　　　
二、人機關系要實現的目標
1、高效
2、健康
3、舒適
4、安全
如何做到高效呢？
在設計中 , 應該把人和機作為一個整體來考慮 , 合理或最優地分配人和機的功能 , 促進二者的協調,提高人的工作效率。
案例：鐵鍬的作業效率。
如何做到健康呢？
人機關系所追求的健康，是指人在長期操作或使用產品的過程中，產品對人的健康不會造成不良影響。
玩具應該有哪些健康的標準呢？
人機關系中的舒適
人在使用產品的過程中，人體能處于自然的狀態，操作或使用的姿勢能夠在人們自然、正常的肢體活動范圍之內。
如何做到安全呢？
人機關系中的安全，是指人們在操作和使用產品的過程中產品對人的身體不構成危害，對易產生危險的地方應進行安全保護設計。
盲道的設計
1、學生上機操作時，構成主要的人機關系是( )
A學生與電腦 B學生與教事 C學生與教師 D學生與課本
2．裝修學生宿舍時，工人師傅在走廊的圍墻上增加用鐵管做成的護欄。這是考慮人機關系的（ ）目標. A高效 B健康 C舒適 D安全
3、給書包換上一條寬一點的背帶，主要體現人機關系中的（ ）特點. A安全 B高效 C健康 D舒適
4、被稱為“科學管理之父”的美國人泰勒于1898年在伯利恒鋼鐵公司進行了著名的“鐵鍬作業實驗” 。“鐵鍬作業實驗”中改進了許多具體的人機關系，它是要實現人機關系中的（ ）的目標
A舒適 B高效 C經濟 D安全
5、當我們漫步在城市的街頭，會發現人行道上都會有盲人道。這主要體現了人機關系中的（ ）
A、靜態的人與動態的人 B、普通人群與特殊人群
C、人的生理需求與人的心理需求 D、信息的交互
6．在百米起跑時，運動員用力向后蹬起跑器，起跑器給運動員以向前的____ 。起跑器的設計體現了人機關系中的________目標。（2分）（2007年3青島市高三教學第一次統一質量檢測“基本能力”測試）
A
D
B
D
B
力
高效
1.創新原則
2.實用原則
3.經濟原則
4.美觀原則
5.道德原則
6.技術規范原則
7.可持續發展原則
1.創新原則
創新就是通過引入新概念、新思想、新方法、新技術等，或對已有產品的革新來創造具有相當社會價值的事物或形式。
創新是設計的核心，一種產品沒有創新就會很快被淘汰。
設計過程中的創新，可以從原理、結構、技術、材料、工藝等方面改進和突破。
案例分析:
1996年，海爾的第一代“小小神童”夏季洗衣機驚世而出，一舉打破常人夏季手洗的習慣，創造了洗衣機銷售的“淡季神話”
有關人士分析，原因不外乎三點：第一，它全面解決了消費者夏天洗衣難題，因為夏日天熱，出汗多，人們衣服穿得少，用大洗衣機洗不方便，且費水、費電。
第二，海爾“小小神童”是該類產品的市場先行者，不僅對消費者的需求了解至深，而且其產品經過多年來的技術升級，已從第一代發展到了現在的第18代，除了體積容量更適合夏季使用之外，小小神童還具有殺菌、消毒功能、不用洗衣粉功能等，滿足了人們夏季健康洗衣需求；
第三，小小神童還滿足了現代家庭的一種洗衣新習慣——防止交叉感染的“分類、分開”洗，通俗講就是大人與孩子的衣物分開洗，內衣、外衣分開洗，更深層次的保護了家人健康。
組 合 方 法
+
=
梳妝臺
典型的創新方法（1）
+
=
帶攝像功能的手機
組 合 方 法
案例分析：
　
凳子與風扇組合 吹風凳
卷尺和圓規組合 卷尺圓規
典型的創新方法（2）
原創性設計
改進性設計
在原有基礎上進行改進
實 物 展 示：
月亮枕
可記數藥瓶 集塵黑板 ……
2.實用原則
“雖有乎千金之玉卮，至貴而無當，漏不可盛水……”
這句話出自2000多年前戰國時期思想家韓非子之口。意思是說，一個酒杯價值千金，但若是它漏了不能盛酒，也就失去了基本的功能，就沒有了使用價值。所以，對于產品設計來說，必須考慮到它的實用性。
一個產品如果失去了基本功能，也就沒有了價值。
設計實用性是指產品為實現其目的而具有的基本功能(使用價值)。（包括物理功能、生理功能、心理功能和社會功能。）
物理功能
性能
構造
可靠性
效率精度
方便性
愛好
安全性
宜人性
造型
色彩
生理功能
心理功能
社會功能
機理
個人價值
興趣
裝飾
社會地位
產品實用性
馬上行動
水燒開時,提醒注意
美觀,形象
開啟出水口
穩定性好
受熱面積大,熱效率高
保護手不被金屬把燙傷
手感舒適
便于傾倒
便于清洗
結合水壺造型特點分析其各部分的功能
3.經濟原則
設計中的經濟原則是指以最低的費用(成本)取得最佳的效果.
(1)注意采用新工藝、新材料，盡可能采用生產流水線、生產自動化、自動化管理。
(2)注意降低材料消耗和節約能源，但絕不能為降低成本而粗制濫造，產品設計必須從消費者利益出發。
(3)價值優化原理：功能成本比=功能/成本
提高功能成本比的方法：
（1）在功能不變的前提下降低成本；
（2）在價格不變的前提下增加功能；
（3）在增加功能的同時降低成本。
【案例分析】
　圓形手紙卷改成方形手紙卷和紙芯，體現了什么原則？
P 60
日本香川生產
方形西瓜
每個重約6
公斤
4.美觀原則
觀察下列手表：
1.談談你對各種手表的不同感受。
2.你喜歡那一種款式？說明你喜歡的理由。
“愛美之心，人皆有之”設計美觀的產品可以滿足人追求美的心理，促進產品的銷量。
產品的外觀美可以通過對產品的造型、大小比例、使用材料、色彩搭配、裝飾圖案等的設計組合來表達。
相同功能的手機、MP3你會不會寧愿多花點錢也買外形漂亮一些的款式？
歸納 美觀性原則
產品設計中的美觀性原則是多元的，它受到消費者、功能、技術文化傳統等多方面的影響。
5.道德原則
設計者必須有寬廣的眼界和高度的社會責任感，力求用設計完美的產品奉獻社會，維護、完善社會倫理道德，推進人類文明的發展。
產品的設計應堅持以人為本，不能出于某種不道德的目的.
如:各種刑具、各種假冒偽劣產品、毒品等是違背法律和道德規范的設計。
設計必須嚴格遵守專利法、公民權益保護法、環境保護法等相關法律規定。同時設計還要符合道德規范。
冰毒
冰毒即甲基苯丙胺，為純白色晶體，晶瑩剔透，外觀似冰，俗稱“冰毒”，吸、販毒者也稱之為“冰”。 冰毒最早由日本人發明。
濫用者會處于強烈興奮狀態：不吃不睡、活動過度、情感沖動、不講道理、偏執狂、妄想、幻覺和暴力傾向。有的會產生自殺或殺人傾向。
查獲冰毒25噸 全球最大冰毒案深圳開庭 摘自南方都市報 2001年09月11日15:08 茍驊 內地與香港警方聯手查獲冰毒２５噸,其中深圳收繳１７噸
制造冰毒五主犯受審全判死刑
不法分子設計的《竊取銀行卡密碼器》，利用它的假鍵盤套取客戶密碼，盜竊他人存款。
紅心蛋
毒瓜子
毒大米
毒豆芽
黑心湯圓
黑心棉
石家莊周邊地區一些養鴨場使用致癌物質“蘇丹紅”添加到飼料中喂養鴨子后，鴨子便產 下“紅心”鴨蛋。
6.技術規范原則
問題：
（1）為什么具有全球漫游的手機可以在全球一百多個國家間實現漫游通話
（2）各種手機電池、充電器是否采用統一技術標準 可以通用嗎 帶來什么后果
（3）所有的電源的插座和電源插頭（二孔和三孔兩種）是否都是采用同一標準
1、我國市電電壓都是多少伏
2、一部額定電壓是110伏的電器，在我過有人買嗎？
技術規范是國家（或行業）為了保證技術產品的質量、維護消費者利益和安全而頒布的有關規定。
遵守技術規范還可推動產品標準化建設，降低生產成本、提供便利和提高效率。
技術規范有強制性標準，也有推薦使用的技術標準。
有國家標準和國際標準（如ISO-9000及ISO-1400系列質量、環保標準，電腦的TCO-99環保標準等）
技術規范原則
你認識這些符號嗎
食品質量安全市場準入認證標志
中國電子質量體系認證標志
”瑞典專業雇員聯盟“電氣產品的低頻輻射范圍安全認證標志
可回收標志
純羊毛標志
315標志
你認識這些符號嗎
7.可持續發展的原則
技術設計的可持續發展原則是指產品的設計既能滿足當代發展的需求,又考慮到未來發展的需要,不以犧牲后人的利益和長遠的利益為代價來滿足當代人的需求.
產品的設計要考慮到人類長遠的發展、資源與能源的合理利用、生態的平衡等可持續發展的因素。
閱讀：月餅的包裝
請回答: 月餅的包裝造成了什么后果
設計是一項綜合活動，設計的各種原則不是各自獨立的，而是相互聯系、相互制約、相互影響的。
1、塑料包裝袋給人們帶來生活便利的同時，引發的白色污染日益嚴重，國家大力提倡使用環保餐具，遵循的設計原則是( )
A實用原則 B經濟原則 C美觀原則 D可持續發展原則
2、在我國不論是什么品牌、型號的電視機，它使用的交流電額定電壓都是220V，頻率是50Hz，這說明設計符合了( )
A、科學性原則 B、實用性原
C、技術規范性原則 D、安全性原則
3、目前世界設計和生產的大多數飛機、輪船和飛船的船舷的窗口都設計成圓形的，比如我們看到的“神州六號”飛船返回倉的舷窗。這個技術應用案例說明了設計是具有（ ）
A、美觀原則 B、經濟原則 C、實用原則 D、技術規范原則
4、 據報導，西安市有一瓜子販自制毒瓜子，自己不吃沒想到兒子不斷偷吃。結果，聰明伶俐的兒子因為長期偷吃用明礬、工業鹽、泔水油、石蠟等加工的黑瓜子，腦子出了問題，這真是害人害己。這個例子說明了產品設計必須遵循什么原則（ ） A、美觀原則 B、道德原則 C、實用原則 D、創新原則
D
C
D
B
優選試驗法
模擬試驗法
虛擬試驗法
移植試驗法
強化試驗法
運用數理統計的方法,選定若干次典型意義的試驗,邏輯地推出全部試驗所達到的最佳效果.
通過再現的形式來模擬現實發生情況的方法（模型）
利用計算機技術來虛擬現實中的技術設計原形并進行試驗的方法
通過擴大和強化試驗對象的作用,以提高試驗效率的方法（破壞性試驗）
在相互具有差異的事物之間,將某些共同相關的因素從一物移植到另一物進行試驗法
袁隆平與雜交水稻的育成
優選試驗法
模擬試驗法----汽車模擬試驗
模擬側翻
模擬淋雨
虛擬“勇氣號”在火星表面
虛擬試驗法----“勇氣”號火星探測器
高溫高濕試驗室
鹽水搓板路
鹽水噴霧室
強化壞路行駛
強化試驗法----汽車道路強化腐蝕試驗
移植試驗法----用動物試驗非典疫苗
2003-10-03：加拿大健康研究協會1日宣布，對非典型性肺炎疫苗的研制即將進入動物試驗階段。這是世界上迄今首次就非典疫苗研制發布的利好消息。
2003-11-23 ：來自中國國家食品藥品監督管理局消息指出,經過6個多月的努力,中國SARS疫苗研究獲重大突破。動物試驗顯示,疫苗不僅能完全抵抗SARS病毒的攻擊,而且沒有毒副作用。
小 結
優選試驗法
模擬試驗法 汽車的碰撞試驗
虛擬試驗法 檢測產品的抗壓性能
強化試驗法
移植試驗法 水稻的對比試驗
橘子從長江以南移植到長江以北的種植試驗
計算機模擬“勇氣”號火星探測器登陸火星表面的場景效果
高效
健康
舒適
安全
設計中的人機關系
技術試驗及其方法
技術與設計的關系
技術世界中的設計
設計的豐富內涵
技術更新對設計產生重要影響
技術的發展離不開設計
人機關系的含義（不要忽視環境）
人機關系要實現的目標
如何實現合理的人機關系
信息的交互
靜態的人與動態的人
普通人群與特殊人群
生理需求與心理需求
優選試驗法
模擬試驗法
虛擬試驗法
強化試驗法
移植試驗法
小
結
1、汽車的碰撞實驗是（　　）
Ａ優選實驗法　Ｂ模擬實驗法 C移植實驗法 D強化實驗法
2、水利大壩從理論設計到開工建設，進行了多次實驗，一般采取的是（ ）A優選實驗法 B模擬實驗法 C虛擬實驗法 D強化實驗法
3、選出下面實驗中不是技術實驗的選項（ ）
A汽車碰撞實驗 B硬度測試 C二氧化碳制法 D檢驗板凳承受重力
4、利用計算機技術來虛擬現實世界中的技術設計原形并進行試驗，這種方法在技術試驗中稱為（　）
Ａ強化實驗法　　Ｂ模擬實驗法　Ｃ優選實驗法　Ｄ虛擬實驗法
5、電視機出廠前所進行的“老化”實驗屬于（ ）
A、性能實驗 B、優化實驗 C信息實驗 D預測試驗
6、李美蘭同學動手制作了一個小板凳，要通過試驗來檢驗小板凳承重力和穩定性。她的試驗方法是（ ）
A、優選試驗法 B、模擬試驗法 C、虛擬試驗法 D、強化試驗法
B
B
C
D
D
D
方法1、草圖法 運用草圖不僅能將一些想法較明確地表達出來，而且可以隨意修改。（優點:捕作靈感，自由發揮）
臺燈草圖的設計(學生作品展)
1、葫蘆殼制燈罩
2、節能燈泡
3、金屬可彎曲支架
4、粘上竹制筆筒
5、大理石硯臺（在底座上刻槽裝入）
6、木制底座
7、大理石筆架（大理石可采用地板裝潢后的邊角料）
方法2、模仿法
（優點:少走彎路）
即模仿現有的產品進行方案構思的方法。模仿法進行方案的構思在日常生活中是比較常見的。在現代科學技術中也很常見，如仿生技術。
仿生
眼睛與仿生學

蛙眼


構造與功能 仿生學意義
能敏捷地發現具有特定形狀的運動
目標，準確地確定目標的位置、運
動方向和速度，并能選擇最佳的進
攻時刻。 電子蛙眼
裝有電子蛙眼的雷達系統
人造衛星跟蹤系統
鷹眼 視野比人眼廣闊得多 電子鷹眼鷹眼系統
象鼻蟲

不同的小眼在不同的時刻看到外界
同一物體，計算物體對于地面的飛
行速度。 地速計


蜜蜂
能看到太陽偏振光的偏振方向，辨
別太陽方位，確定自身運動方向。 偏光天文羅盤

蜻蜓 每個小眼的角膜都能成像。 復眼透鏡
蒼蠅 復眼照相機
蜻蜓翅膀上的黑點: 飛機機翼上的加重防震塊。
大家還想到了哪些例子？
結構模仿
奧運場館國家體育場“鳥巢”
方法3、聯想法（遷移法）
愛因斯坦說過：“想象力比知識更重要，因為知識是有限的，而想象力概括著世界上的一切，推動著進步，并且是知識的源泉。嚴格地說，想象力是科學研究的實在因素。”
爆竹升空
古人的飛天夢
今日的太空火箭
聯想
聯想
方法3、聯想法（遷移法）
愛因斯坦說過：“想象力比知識更重要，因為知識是有限的，而想象力概括著世界上的一切，推動著進步，并且是知識的源泉。嚴格地說，想象力是科學研究的實在因素。”
爆竹升空
古人的飛天夢
今日的太空火箭
聯想
聯想
案例一：防盜音樂拉鏈
有一位遼寧省梨樹縣的農民農閑到城里去的時候，看見有些人的手機上佩戴著能發光、發聲的“來電顯掛件”。他就想，如果將這個東西安到拉鏈上，那就能起到報警的作用了。于是經過一番設計就發明音樂防盜拉鏈，在拉動拉鏈把手時拉鏈連桿就接通電路并發出音樂。
功能遷移
案例二：拔棉器
江西省一位初中二年級的女學生，在家里幫助父母到棉田里拔棉桿，由于棉桿根系發達，拔起來很費勁，她就想到能不能設計一種拔棉桿的工具。
后來，她想到了用“羊角錘”拔釘的原理，經過移植，設計成了拔棉桿的工具，很受棉農的歡迎。
原理遷移
充氣雨衣
（外形結構遷移）
美夢成真（原理遷移）
方法4、奇特構思法
奇特，即“巧”奪天工，使人產生意想不到的效果，反映設計人在智力上的獨到之處。
“奇特”表現方式：表現在原理、結構、材料、方法、用途等方面的創造和突破。奇特性構思所形成的方案一般具有原創性。
設計作品欣賞
桌式電腦
“畫”
“仿”
“移”
“奇”
方案構思四法
直觀明了
簡單易行
由此及彼
與眾不同
連線題
雷達 螢火蟲
防毒面具 青蛙眼
掘土機的懸臂 蝙蝠
化學熒光燈 鶴
快速掃描系統 螳螂
鐮刀 野豬的鼻子
1、仿生技術、微型照相機、人造衛星拍攝系統、攝象機自動調焦的針孔攝象頭用（ ）
A、草圖法 B、聯想法 C、奇特構思法 D、模仿法
2、 火箭發明是用什么方法進行方案的構思（ ）
A、草圖法 B、聯想法 C、奇特構思法 D、模仿法
3、 夜視鏡是用什么方法進行方案構思的（ ）
A、草圖法 B、聯想法 C、奇特構思法 D、模仿法
B
D
c
①用中國書法寫意的筆觸，傳達一種探索的信念； ②抽象地勾勒出一輪圓月； ③一雙腳印踏在其上，象征著月球探測的終極夢想； ④圓弧的起筆處自然的形成龍頭圖案，象征我國的航天事業，如巨龍騰飛；⑤落筆出的飛白，由一群象征和平的白鴿構成，表達了我國和平利用空間的美好愿望；⑥整體圖形由一弧兩點巧妙形成古文“月”字
1． 方位關系
三視圖和三面投影本質上是相同的。有關點、線、面和立體的投影特性，完全適用于組合體的三視圖。
主視圖反映物體的長和高，左右和上下；
俯視圖反映物體的長和寬，左右和前后；
左視圖反映物體的高和寬，上下和前后。
2． 三視圖的投影規律
主、俯視圖長相等；
主、左視圖高平齊；
俯、左視圖寬相等。
三視圖的作圖步驟
主視圖方向
1.確定主視圖方向
3.先畫出能反映物體真實形狀的一個視圖
4. 運用主、俯視圖長對正；主、左視圖高平齊；俯、左視圖寬相等的原則畫出其它視圖。
左視圖方向
俯視圖方向
2.布置視圖
主視圖 左視圖
俯視圖
三視圖的識讀
可視輪廓線用實線，不可視輪廓線用虛線。
同一平面內的形體分割線不是輪廓線。
2、形體的尺寸標注
（1）尺寸標注的基本要求
正確、完整、清晰、合理。
（2）尺寸要素
（2）尺寸要素
尺寸界線
尺寸界線用細實線繪制，并應由圖形的輪廓線、軸線或對稱中心線處引出。也可利用輪廓線、軸線或對稱中心線作尺寸界線。
尺寸數字
尺寸線用細實線繪制，不能用其它圖線代替，一般也不得與其它圖線重合或畫在其延長線上。(直線)
尺寸線
圖樣上所注尺寸表示形體的真實大小與圖樣的大小及繪圖的準確度無關。(默認單位是毫米，mm)
尺寸組成的要素
基本體的尺寸注法
請畫出下圖的三視圖，標注出木梯對應的長、寬、高的尺寸
標志的整體構圖為心的造型，同時也是英語“青年”（YOUTH）的第一個字母Y；圖案中央既是手，也是鴿子的造型。
寓意：中國青年志愿者向社會上所有需要幫助的人奉獻一片愛心，伸出友愛之手，面向世界、奔向未來，表現青年志愿者“熱心獻社會，真睛暖人心”的主題。
劃針
電烙鐵
電烙鐵，是電子制作和電器維修必工具，主要用途是焊機元件及導線，按結構可分為內熱式電烙鐵和外熱式電烙鐵，按功能可分為焊接用電烙鐵和吸錫用電烙鐵，根據用途不同又分為大功率電烙鐵和小功率電烙鐵。內熱式的電烙鐵體積較小，而且價格便宜。一般電子制作都用20W-30W的內熱式電烙鐵。內熱式的電烙鐵發熱效率較高，而且更換烙鐵頭也較方便。
尖嘴鉗
別名：修口鉗、尖頭鉗、尖咀鉗。它是由尖頭、刀口和鉗柄組成，電工用尖嘴鉗的材質一般由45#鋼制作，類別為中碳鋼。含碳量0.45%，韌性硬度都合適。鉗柄上套有額定電壓500V的絕緣套管。是一種常用的鉗形工具。用途主要用來剪切線徑較細的單股與多股線，以及給單股導線接頭彎圈、剝塑料絕緣層等，一般用右手操作，使用時握住尖嘴鉗的兩個手柄，開始加持或剪切工作。
板牙
板牙，可作為加工或修正外螺紋的螺紋加工工具，板牙相當于一個具有很高硬度的螺母，螺孔周圍制有幾個排屑孔，一般在螺孔的兩端磨有切削錐 。當加工出的螺紋中徑超出公差時 ，可將板牙上的調節槽切開，以便調節螺紋的中徑。板牙可裝在板牙扳手中用手工加工螺紋，也可裝在板牙架中在機床上使用。板牙加工出的螺紋精度較低，但由于結構簡單、使用方便，在單件、小批生產和修配中板牙仍得到廣泛應用 。
扳手
扳手也是鐵路配件的一種。利用杠桿原理擰轉螺栓、螺釘、螺母和其他螺紋緊持螺栓或螺母的開口或套孔固件的手工工具。扳手通常在柄部的一端或兩端制有夾柄部施加外力柄部施加外力，就能擰轉螺栓或螺母持螺栓或螺母的開口或套孔。使用時沿螺紋旋轉方向在柄部施加外力，就能擰轉螺栓或螺母。
臺鉗
臺鉗，又稱虎鉗，臺虎鉗。為鉗工必備工具，也是鉗工的名稱來源原因，因為鉗工的大部分工作都是在臺鉗上完成的，比如鋸，銼，鏨，以及零件的裝配和拆卸。安裝在鉗工臺上，以鉗口的寬度為標定規格。常見規格從75mm到300mm。手柄通過帶動絲桿帶動鉗身的運動，具有兩個增力機構，一個為手柄的增力，一個梯形螺紋傳動的增力，增力比非常大，所以鉗口的夾緊力是非常大的，可以可靠的固定住工件，從而保證在鉗工工作時作用在工件上大的作用力時工件不會發生任何移動。
鋸
用來切割木料、石料、鋼材等的工具，用鋼片制成，邊緣有尖齒：
刨子
刨子，用來刨平、刨光、刨直、削薄木材，作平物面的一種木工工具。明朝時由羅馬傳入我國，對明式家具的發展起到了重大貢獻 。
刨子的應用使得家具突飛猛進。中國明末的硬木家具飛速度發展，并很快影響到宮廷。全世界還沒有一個民族用這么硬的木頭做家具，這是中國人與眾不同的一個價值觀。咱們的硬木是入水即沉，比重大，質地非常好，光澤都是紫檀那種幽暗的。
緊定螺絲
屬于連接件產品。無頭，無頭的設計使被連接件更美觀高檔(廣州恒鍇工業）。
法蘭
法蘭（Flange）又叫法蘭盤或突緣。法蘭是使管子與管子相互連接的零件，連接于管端。法蘭上有孔眼，螺栓使兩法蘭緊連。法蘭間用襯墊密封。法蘭分螺紋連接（絲接）法蘭和焊接法蘭。
膨脹螺絲
膨脹螺絲一般說的是金屬膨脹螺絲，它的固定原理 膨脹螺絲之固定乃是利用楔形斜度來促使膨脹產生摩擦握裹力,達到固定效果.螺釘一頭是螺紋，一頭有錐度。外面包一鐵皮（有的是鋼管），鐵皮圓筒（鋼管）一半有若干切口，把它們一起塞進墻上打好的洞里，然后鎖螺母，螺母把螺釘往外拉，將錐度拉入鐵皮圓筒，鐵皮圓筒被漲開，于是緊緊固定在墻上，一般用于防護欄、雨蓬、空調等在水泥、磚等材料上的緊固。但它的固定并不十分可靠，如果載荷有較大震動，可能發生松脫，因此不推薦用于安裝吊扇等。
1、草模
在設計初期階段使用,草模可以把設計構思用立體模型簡單的表示出來，供設計人員深入探討時使用
柑橘榨汁機的草模
2、概念模型
概念模型用于設計構思初步完成后,就是在草模的基礎上，用概括的手法表示產品的造型風格、布局安排、人機關系等，從整體上表現產品造型的整體概念。
柑橘榨汁機的概念模型
概念車主要是向人們展示設計人員新穎、獨特、超前的構思而已，還處在創意、試驗階段，很可能永遠不投產。它可以更多地擺脫生產制造水平方面的束縛，盡情地甚至夸張地層示自己的獨特魅力。
3、結構模型
用于研究產品造型與結構的關系，清晰表達產品的結構尺寸和連接方法，并用于進行結構強度試驗等。
柑橘榨汁機的結構模型
4、功能模型
主要用于研究產品的各種性能以及人機關系，同時也用于分析、檢查設計對象各部分組件尺寸與機體的相互配合關系，并在一定條件下用于試驗。
柑橘榨汁機的功能模型
5、展示模型
采用真實材料，按照準確的尺寸，做成的與實際產品幾乎一致的模型。
作為產品的樣品，展示模型為研究人機關系、結構、制造工藝、外觀、市場宣傳等提供實體形象，并可以直接向委托方征求意見，為審核方案提供實物依據。
柑橘榨汁機的展示模型
柑橘榨汁機的設計過程中經歷了：草模 概念模型 結構模型 功能模型
展示模型，這五個模型制作的過程。
注意：但并不是產品設計的過程都必須要經歷了這五個模型制作的過程。
1、設計初期，目的用于供給設計人員對產品的設計進行深入探討時使用的模型是（ ）
A、概念模型 B、草模 C、功能模型 D、結構模型
2、在設計過程的不同階段，根據不同的要求往往需要制作不同的模型。如需要研究產品的各種性能以及人機關系，最重要的是進行技術試驗，那摸這個階段的模型應該是（ ）
A、草模 B、概念模型 C、結構模型 D、功能模型
B
D
榫卯
【考點歸納】
概念及作用：
產品說明書及其編寫 寫作要求：（幾個方面）
產品的使用、維護、保養：（注意維權方式）
【考點剖析】
1、了解產品說明書或用戶手冊的作用與一般結構，能編寫簡單的產品說明書或用戶手冊。
2、了解產品常用的維護方法和服務途徑。
3、拓展：內容貼近學生的日常生活家用產品選觀和使用。
知識點八：產品說明書
3、小凱買了一個可充電的手電筒，每次使用完后都習慣性地接上電源長時間充電，不久發現電池供電時間明顯縮短。小凱要求商家更換卻遭到拒絕，因為他沒有按照說明書的要求正確給手電筒充電。這個案例說明了，用戶應( )
A．面對面與廠家溝通才能正確使用產品
B．逐個接受廠家關于如何使用產品的培訓
C．認真閱讀產品說明書才能確保正確使用產品
D．憑經驗和習慣來使用產品
4、有一藥品說明書寫到：每片藥含有效成分0.125g，人體每千克服30~50mg。結果讓人看了半天也不知該服多少片。這份說明書問題主要出在：（ ）
A、沒有體現產品的設計特點 B、沒有側重點
C、沒有充分考慮用戶的閱讀需要 D、條理不清楚
C
C
高三的騰騰感冒了，在家里找到一盒感冒藥，包裝盒注明 該藥為非處方藥，但說明書沒有了，只見藥板的背面印著：
【規格】100mg×12粒
【用法及用量】一日三次，一日1.2g，兒童減半
【保質期】兩年
藥板的封口處印著：05110203A
21（1分）這板藥最遲在_____________________（日期）之前服用是安全有效的。
22（2分）騰騰應該一次服_______粒，如果是上幼兒園大班的表弟服用，應該一次______粒。（假定該藥對癥）
23（2分）對藥板后面“用法及用量”的說明，如何修正才能簡明易懂？
24（2分）如果該藥有說明書，騰騰應該注意哪些內容（至少兩條）？
2007年11月2日
4
2
一日三次，每次成人4粒，兒童2粒。
注意事項、不良反應、適應癥、禁忌癥、特殊人群
七、(14分)日常生活中我們經常見到各種標簽和圖表，它們能給我們提供多種信息，解決生活中遇到的各種問題。
35．下表是某地市場銷售的一種“加碘食鹽”包裝袋上的部分文字說明。
(1)請將上面的食品標簽補充完整。(1分)
(2)加碘食鹽中的碘指的是什么 (1分)
A．碘單質 B．碘元素 C．碘分子 D．碘晶體
(3)由食用方法和貯藏指南可推測出碘酸鉀具有的化學性質是什么 (1分)
______ 氯化鈉、碘酸鉀
含碘量 （20mg-40mg）/kg
______ 18個月
食用方法 勿長時間燉炒
貯藏指南 避熱、避光、密封、防潮
成分(“食品成分”“配料表” “有效成分”)
保質期(有效期)
B
(4)根據標簽的提示，燒菜時，在何時加碘鹽可以減少碘的損失 (1分)
A．燒菜前用碘鹽爆鍋 B．燒菜加水前
C.燒菜加水后 D．菜將出鍋時
(5)質量檢測部門在某商店檢測該品牌500g袋裝加碘食鹽，經化驗，其中含碘酸鉀30mg，即含碘17．8mg，則質量檢測結論是 產品。(填“合格”或“不合格”)(2分)
(6)如果該食品有質量問題，維權的辦法是：①___ ②____ (2分)
D
合格
4. (1) 用法與用量、有效期、貯藏。
(2)遮光
5、 答案：（1）科學消費，放心消費，提高生活質量（答案合理即可）；
（2）標準：正規食品包裝上必須有商品名稱、配料表、生產廠家及地址、生產日期及保質期、QS食品安全標志。（必須答出QS食品安全標志）
技術的性質：目的性、創新性、綜合性、兩面性、專利性
專利的三種類型：發明專利、外觀設計專利、實用新型專利
人機關系的目標：高效、健康、舒適、安全
技術試驗方法：優選試驗法、模擬試驗法、虛擬試驗法、
強化試驗法、移植試驗法
設計的一般原則：創新原則、實用原則、經濟原則、美觀原則、
道德原則、技術規范原則、可持續發展原則
方案的構思方法：草圖法、模仿法、聯想法、奇特構思法
三視圖：主視圖、左視圖、俯視圖
模型分類：草模、概念模型、結構模型、功能模型、展示模型

展開更多......

收起↑
