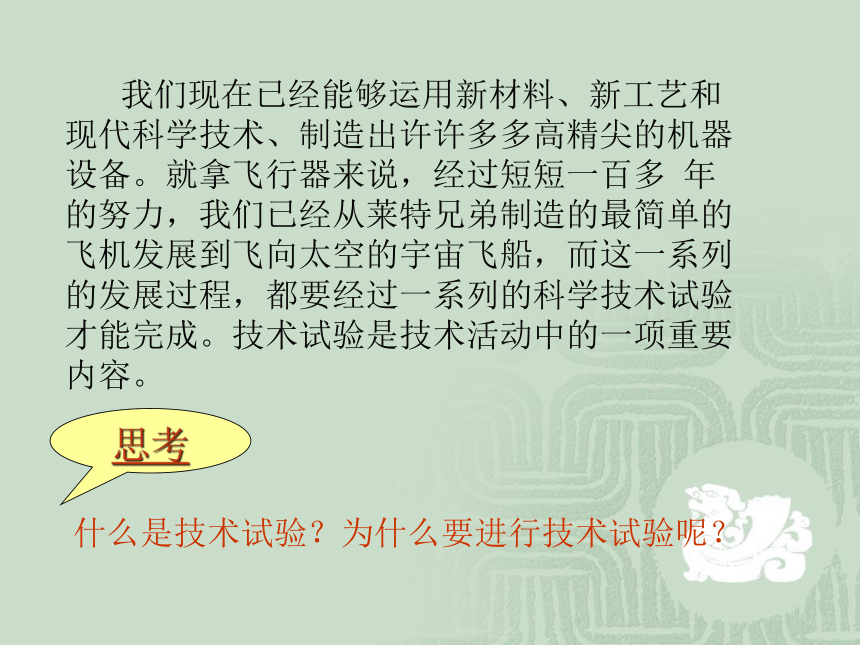

我們現在已經能夠運用新材料、新工藝和現代科學技術、制造出許許多多高精尖的機器設備。就拿飛行器來說，經過短短一百多 年的努力，我們已經從萊特兄弟制造的最簡單的飛機發展到飛向太空的宇宙飛船，而這一系列的發展過程，都要經過一系列的科學技術試驗才能完成。技術試驗是技術活動中的一項重要內容。
什么是技術試驗？為什么要進行技術試驗?zāi)兀?br/>思考

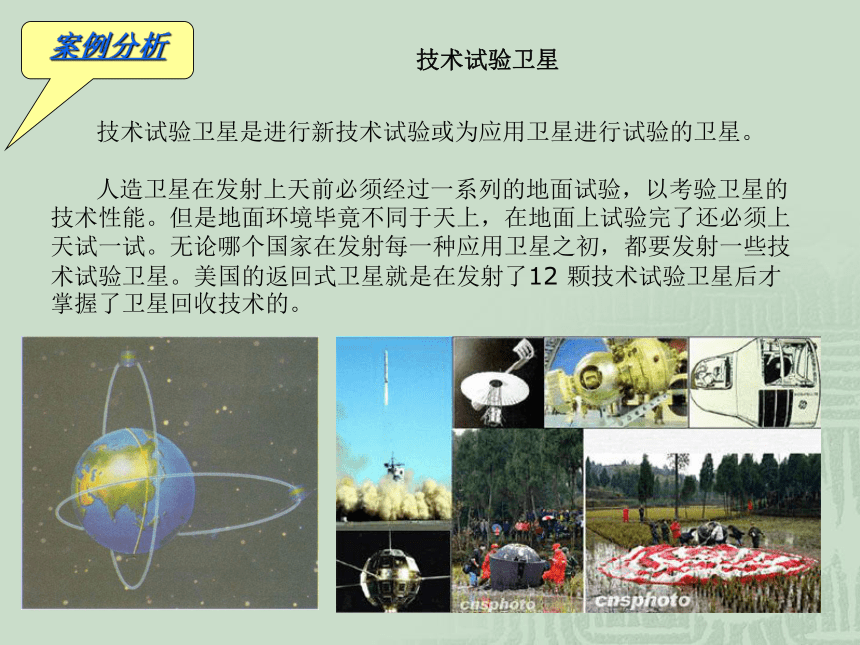

案例分析
技術試驗衛星
技術試驗衛星是進行新技術試驗或為應用衛星進行試驗的衛星。
人造衛星在發射上天前必須經過一系列的地面試驗，以考驗衛星的技術性能。但是地面環境畢竟不同于天上，在地面上試驗完了還必須上天試一試。無論哪個國家在發射每一種應用衛星之初，都要發射一些技術試驗衛星。美國的返回式衛星就是在發射了12 顆技術試驗衛星后才掌握了衛星回收技術的。

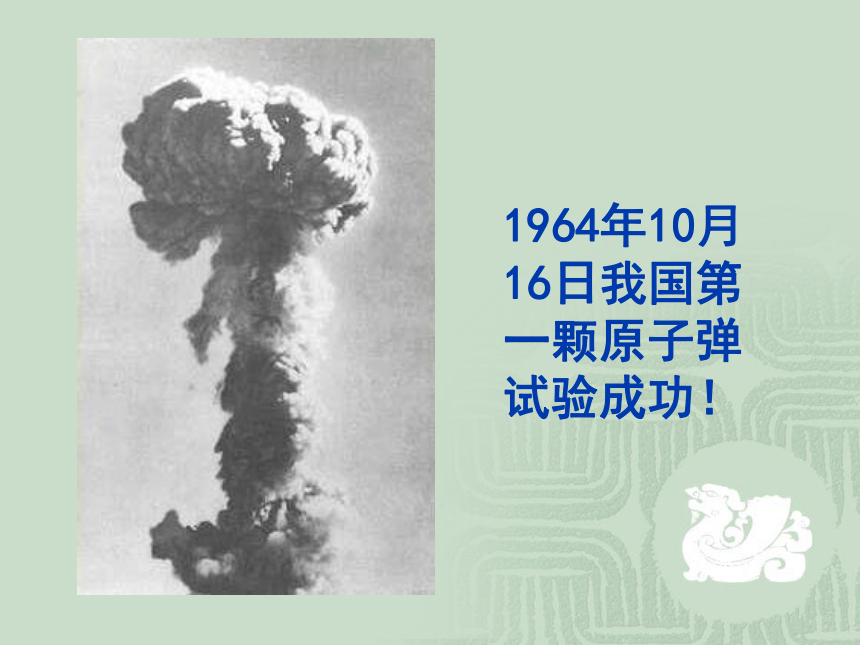

1964年10月16日我國第一顆原子彈試驗成功！

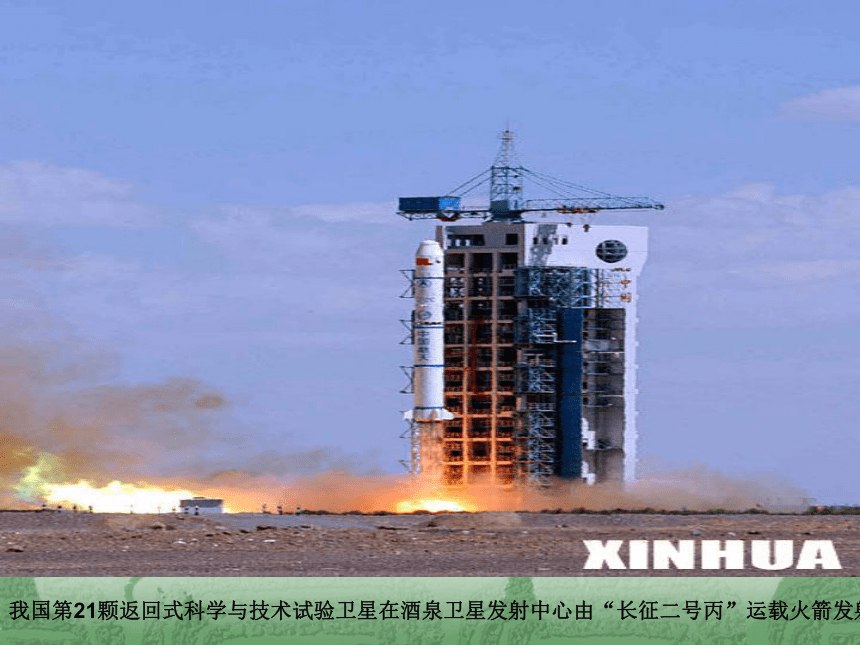

我國第21顆返回式科學與技術試驗衛星在酒泉衛星發射中心由“長征二號丙”運載火箭發射

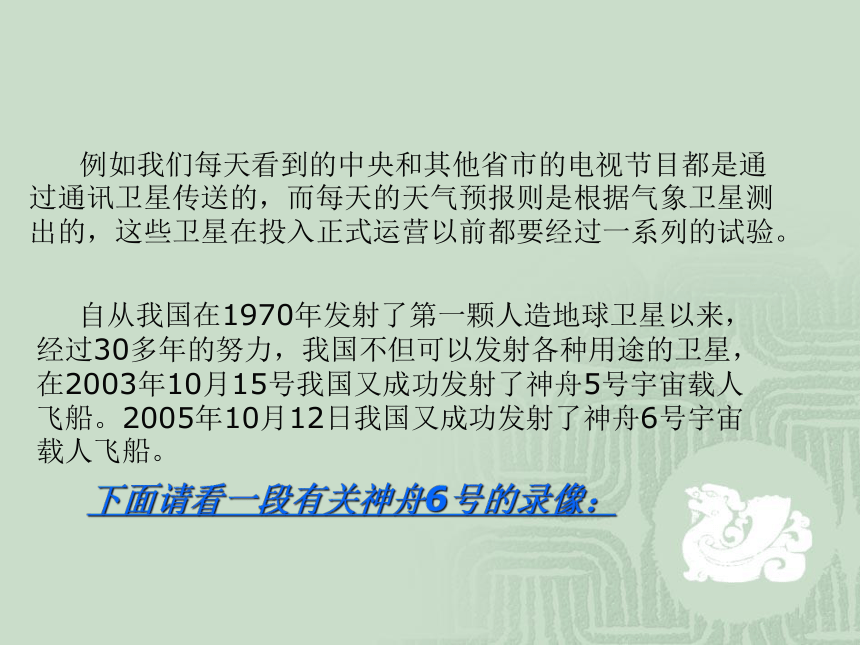

例如我們每天看到的中央和其他省市的電視節目都是通過通訊衛星傳送的，而每天的天氣預報則是根據氣象衛星測出的，這些衛星在投入正式運營以前都要經過一系列的試驗。
自從我國在1970年發射了第一顆人造地球衛星以來，經過30多年的努力，我國不但可以發射各種用途的衛星，在2003年10月15號我國又成功發射了神舟5號宇宙載人
飛船。2005年10月12日我國又成功發射了神舟6號宇宙載人飛船。
下面請看一段有關神舟6號的錄像：
　　

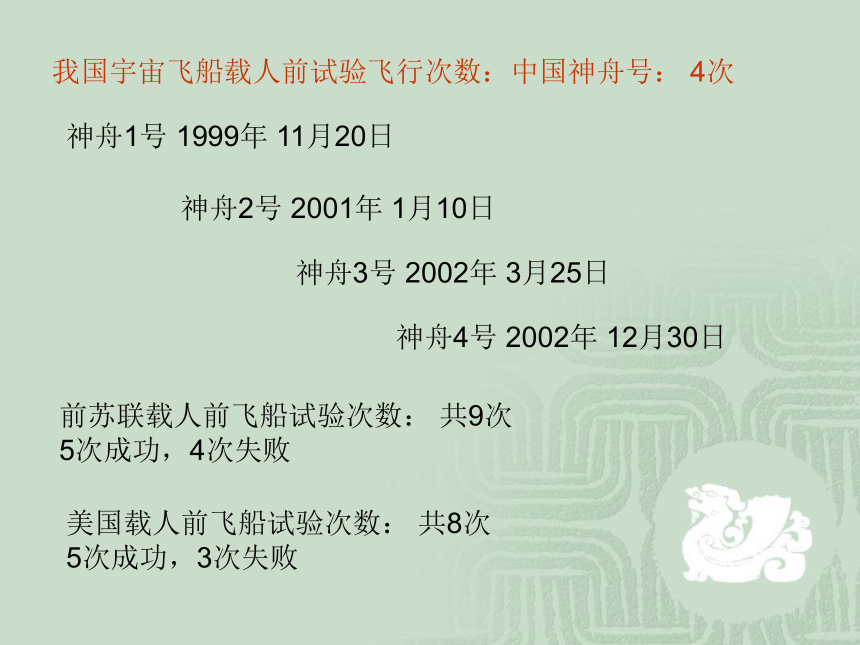

我國宇宙飛船載人前試驗飛行次數：中國神舟號： 4次
神舟1號 1999年 11月20日
神舟2號 2001年 1月10日
神舟3號 2002年 3月25日
神舟4號 2002年 12月30日
前蘇聯載人前飛船試驗次數： 共9次 5次成功，4次失敗
美國載人前飛船試驗次數： 共8次 5次成功，3次失敗

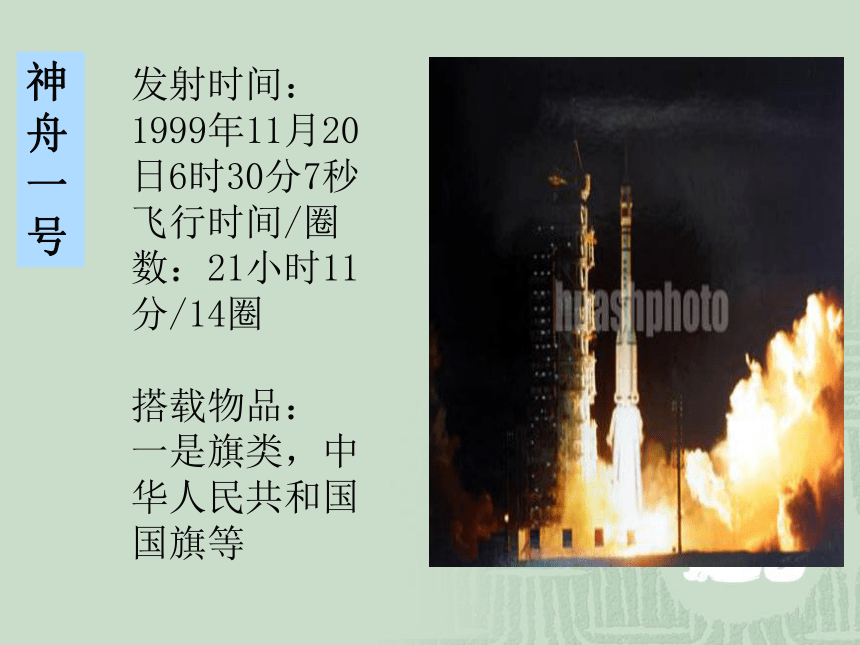

神舟一號
發射時間：1999年11月20日6時30分7秒 飛行時間/圈數：21小時11分/14圈
搭載物品： 一是旗類，中華人民共和國國旗等

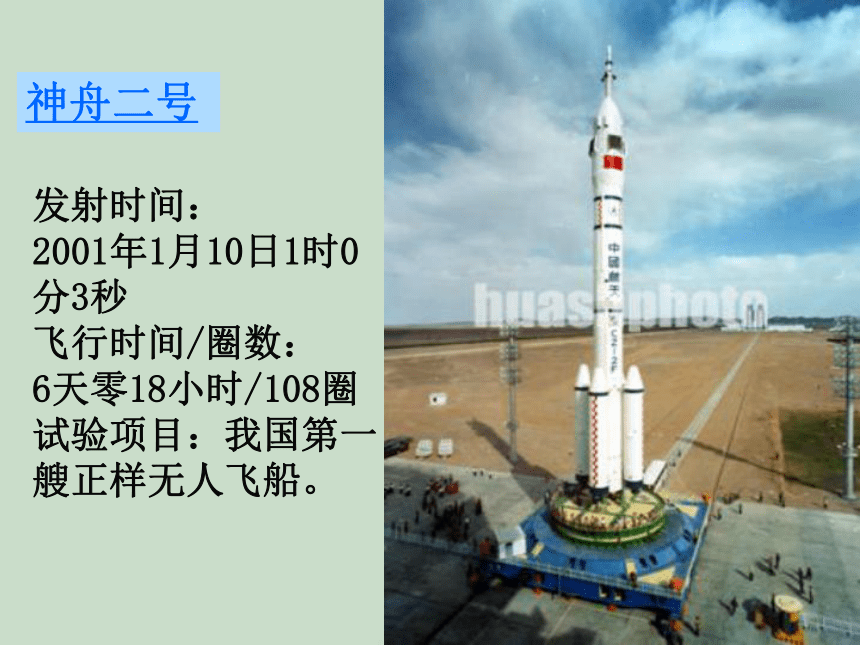

神舟二號
發射時間：
2001年1月10日1時0分3秒 飛行時間/圈數：
6天零18小時/108圈 試驗項目：我國第一艘正樣無人飛船。

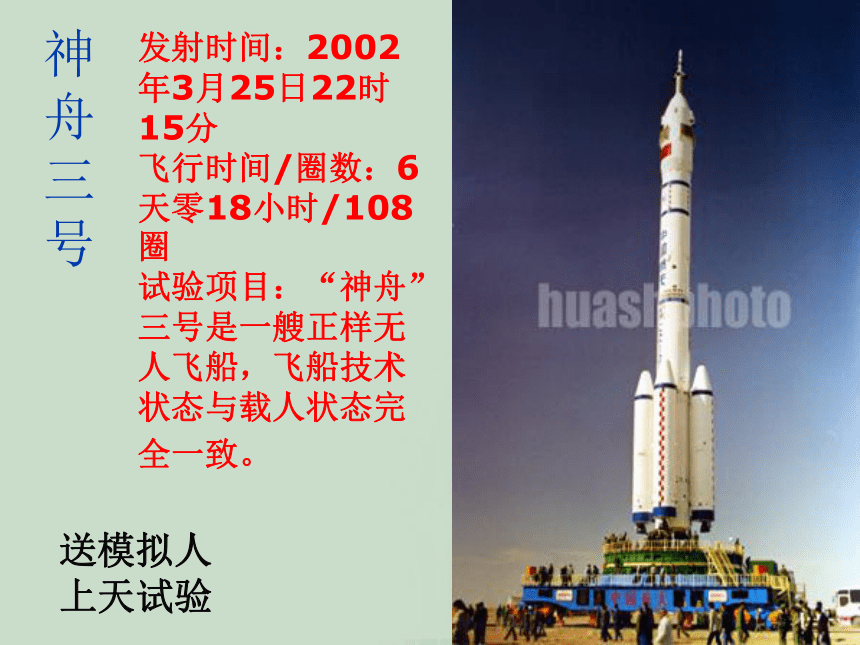

神舟三號
送模擬人上天試驗
發射時間：2002年3月25日22時15分 飛行時間/圈數：6天零18小時/108圈 試驗項目：“神舟”三號是一艘正樣無人飛船，飛船技術狀態與載人狀態完全一致。

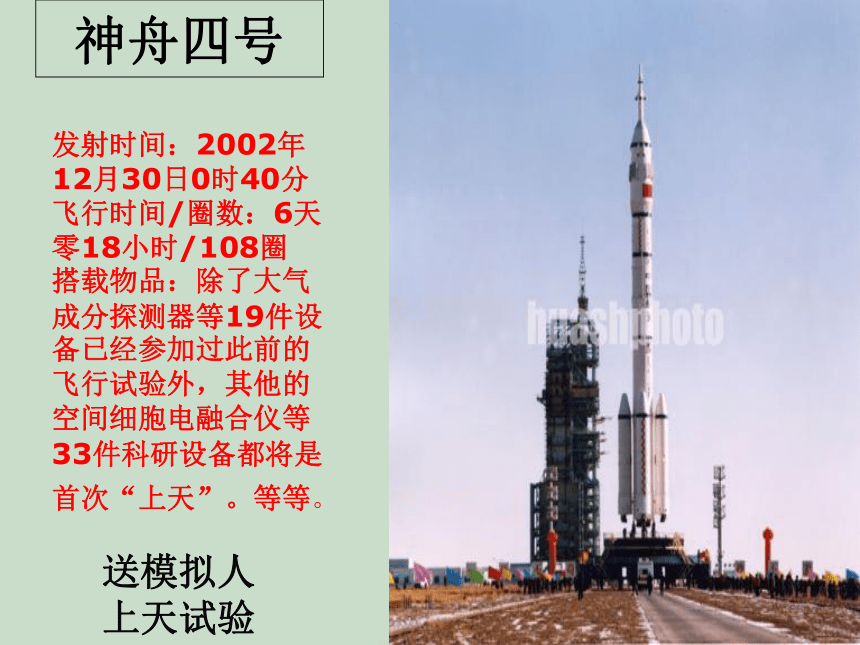

神舟四號
送模擬人上天試驗
發射時間：2002年12月30日0時40分 飛行時間/圈數：6天零18小時/108圈 搭載物品：除了大氣成分探測器等19件設備已經參加過此前的飛行試驗外，其他的空間細胞電融合儀等33件科研設備都將是首次“上天”。等等。

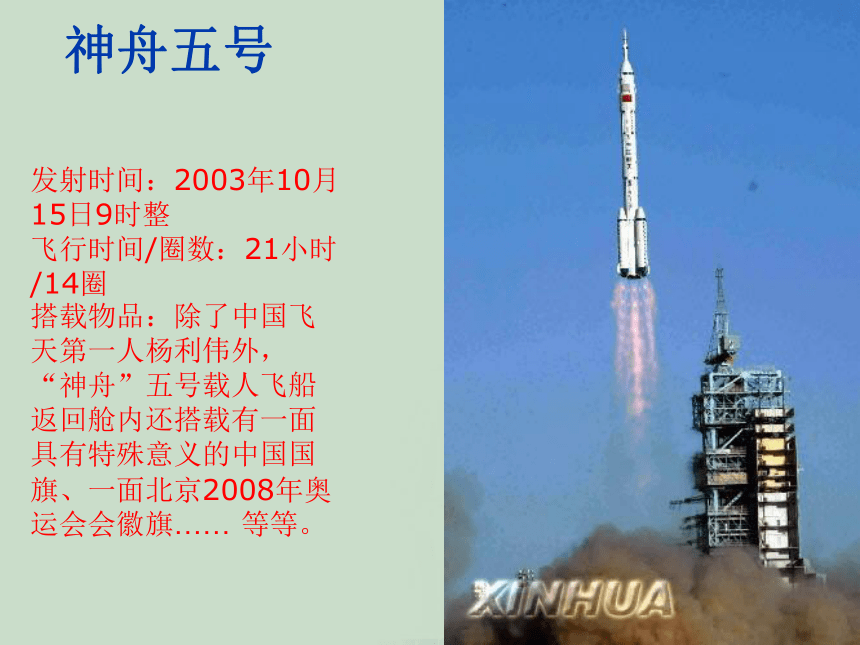

神舟五號
發射時間：2003年10月15日9時整 飛行時間/圈數：21小時/14圈 搭載物品：除了中國飛天第一人楊利偉外，“神舟”五號載人飛船返回艙內還搭載有一面具有特殊意義的中國國旗、一面北京2008年奧運會會徽旗…… 等等。
一項新產品設計生產出來后,其設計是否合理,性能和質量是否符合要求,都需要通過技術試驗來驗證。
從上面的數據可以看出，我國在最短的時間內，在最少的試驗次數下成功的進行了載人的航天飛行。通過上面的試驗我們知道：
結論
我們可以通過技術試驗來驗證設計是否達到目的，還有可能發現新的問題、優化以后的設計。
例如我們乘坐的汽車，汽車機車在生產或大修出來后也要經過技術檢驗和測試后才能投入使用。
下面請看汽車機車的有關試驗
從錄像可以看出,技術試驗不僅是檢驗產品設計成功與否的手段,也是發現問題、探究規律,優化設計方案的前提。這就是我們今天要講的技術試驗及其方法。
你在日常生活中接觸到了哪些技術試驗？
藥品小白鼠試驗、愛滋病疫苗的接種試驗、
計算機性能測試（優化大師的使用）
一、什么是技術試驗？
人們?yōu)榱四撤N目的所進行的嘗試、檢驗、優化等探索性實踐活動稱技術試驗。
馬上行動
青霉素皮下注射試驗
如果不做這些技術試驗結果會怎樣呢
閱讀案例：
阿什塔比拉大橋的垮塌
二、技術試驗的重要性
思考
加拿大魁北克大橋
這座大橋本該是美國著名設計師特奧多羅 庫帕的一個真正有價值的不朽杰作。庫帕曾稱他的設計是“最佳、最省的”，自我陶醉于他的設計，而忘乎所以地把大橋的長度由原來的500米加到600米，以 成為當時世界上最長的橋。 橋的建設速度很快，施工組織也很完善。正當投資修建這座大橋的人士開始考慮如何為 大橋剪彩時，人們忽然聽到一陣震耳欲聾的巨響——大橋的整個金屬結構垮了：19000噸鋼 材和86名建橋工人落入水中，只有11人生還。由于庫帕的過分自信而導致了一場悲劇。
思考
從以上案例能給我們什么啟示呢
如果不進行技術試驗,你不可能了解材料的性能,產品的性能,不能發現設計中的問題,不能避免事故的發生,如果事先對材料的性能和設計方案進行了試驗,將會最大限度降低失誤，避免損失。對于一些大型建筑工程建筑，我們就要縮小比例，用模型進行試驗。所以,無論什么產品,大到航天飛機,小到吃穿用的生活用品,設計制造出來的產品都要進行一系列的試驗,來檢驗?zāi)愕脑O(shè)計是否合理,性能是否達到要求。
馬上行動
李寧自己動手制作了一個小板凳，他進行了如下的小試驗來檢驗小板凳承重力和穩定性，你認為他的做法合理嗎 　　1. 在小凳上逐步加重物，把重物將小凳壓垮前的一次重力記錄為該小凳的承重力。 　　2. 在小凳上固定一個特制的擋風屏障，用電風扇在一定距離之外吹風，由遠及近移動，風力由小漸大，記錄擋風屏障連同小凳一起倒下時電風扇與小凳之間的距離以及電風扇的風力。
凳子的承重力和穩定性主要決定于凳腿對地面的支撐力和角度、所以第一個試驗應該做而第二個試驗不必做。由此也可以看出,對不同用途的產品,其功能不同,用途不同，用來檢驗的方法也有所不同
1.按應用范圍分類
農業試驗
工業試驗
國防試驗
科學試驗
2.按目的分類
性能試驗
優化試驗
預測試驗
信息試驗
三、技術試驗的分類
性能試驗：通過改變所給的條件，測量試驗對象的狀態變化并分析其原因，明確試驗對象的性能或性能故障。如對產品的高、低溫試驗，震動顛簸試驗等。
優化試驗：對試驗對象進行條件優化組合，如農業對不同品種的種子對比試驗。
預測試驗：通過試驗，預測對象的狀態變化和產生的后果。
信息試驗：通過測量、采集、識別和處理信息來影響試驗效果。
四.技術試驗的方法
　優選試驗法
運用數理統計的方法，選定若干次典型意義的試驗，邏輯地推出全部試驗所達到的最佳效果，這種試驗方法稱為優選試驗法。如不同品種水稻的對比試驗等。
　 模擬試驗法
通過再現的形式來模擬現實發生情況，用模擬的系統結合實際的系統裝置通過模擬的環境和條件來進行研究、分析或試驗的方法。如：飛行器的風洞試驗；船舶的船體試驗；神州飛船用模擬人試驗工作艙內人的生存環境等。 　　
上海東方明珠塔模型在風洞試驗室中作抗強風試驗。
虛擬試驗法
利用計算機技術來虛擬現實中的技術設計原型并進行試驗的方法稱為虛擬試驗法。如用計算機模擬“勇氣”號火星探測器登陸火星表面的場景效果。
強化試驗法
通過擴大和強化試驗對象的作用，以提高試驗效率的方法稱為強化試驗法。檢測產品的抗壓性能時可采用強化試驗法，選用專用的壓力設備，對產品施加一定的壓力，來考察產品承受壓力的最大限度，這是強化外力對產品作用的試驗方法。如飛機極限速度試驗
移植試驗法
在相互具有差異的事物之間，將某些共同相關的因素從一物移植到另一物進行試驗，這樣的方法就是移植試驗法。如橘子從長江以南移植到長江以北的種植試驗。 　　
穩定性
舒適度
結構強度
親自坐在椅子上感受一下
放一些重物在椅子上,看是否能承受
用手左右晃一晃,看是否穩定
請的測試內容和相應的試驗方法連起來
馬上行動
五.技術試驗的實施與報告的寫作
(1)技術試驗的實施步驟
1.制定計劃
2.抽取樣本
4.分析數據
3.進行試驗
5.得出結論
(2)技術試驗者應具備什么品質
科學的精神
嚴謹?shù)膽B(tài)度
頑強的毅力
試驗報告的內容：
1.試驗?zāi)康模?br/>2.試驗準備（材料、儀器、工具和設備）；
3.試驗方法；
4.試驗步驟；
5.數據記錄、處理和分析；
6.試驗結果和結論。
六、技術試驗在設計中的作用
在技術活動中，技術試驗是必不可少的。 通過試驗可以發現問題、深化認識、推動技術設計的發展。特別是在設計的后期，對設計進行綜合性的整體試驗，可以為設計的評價提供準確、客觀的數據。
作業
仔細觀察下圖，找出其中人機關系設計不合理的地方
