初識三維造型設計
教育培訓工程師
北京四維拓智教育科技有限公司
Beijing SWTZ Technology Co., Ltd

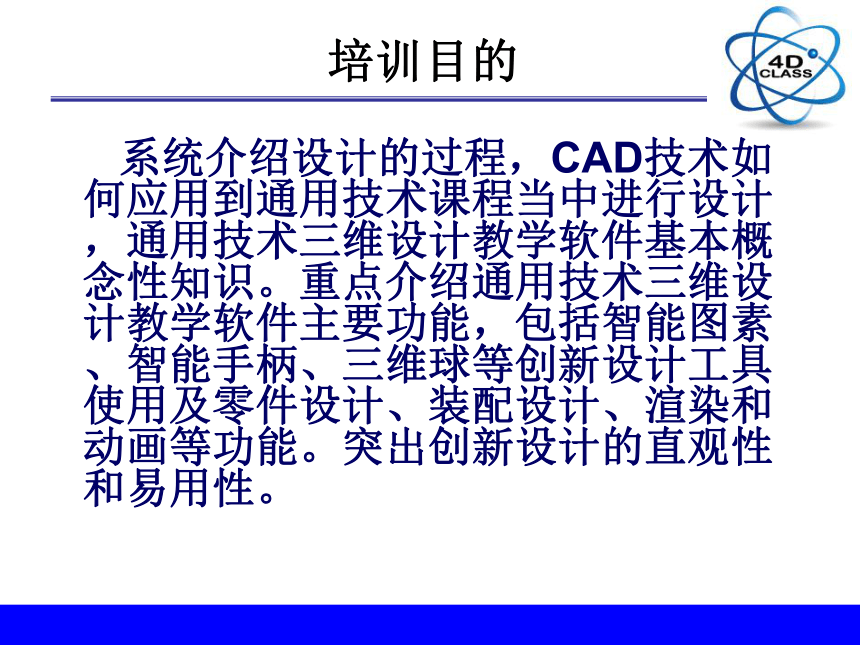

培訓目的
系統介紹設計的過程，CAD技術如何應用到通用技術課程當中進行設計，通用技術三維設計教學軟件基本概念性知識。重點介紹通用技術三維設計教學軟件主要功能，包括智能圖素、智能手柄、三維球等創新設計工具使用及零件設計、裝配設計、渲染和動畫等功能。突出創新設計的直觀性和易用性。

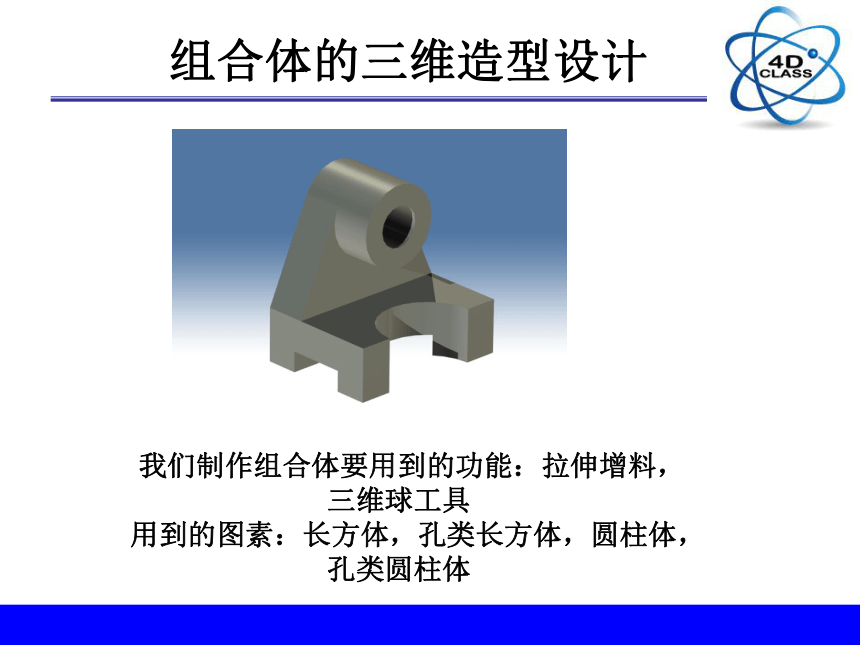

組合體的三維造型設計
我們制作組合體要用到的功能：拉伸增料，三維球工具
用到的圖素：長方體，孔類長方體，圓柱體，孔類圓柱體
設計過程

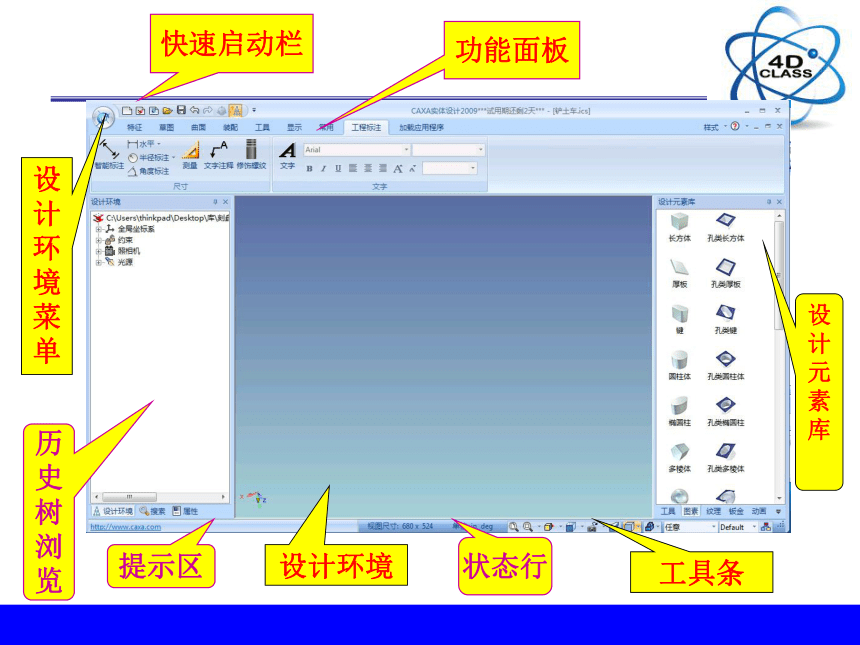

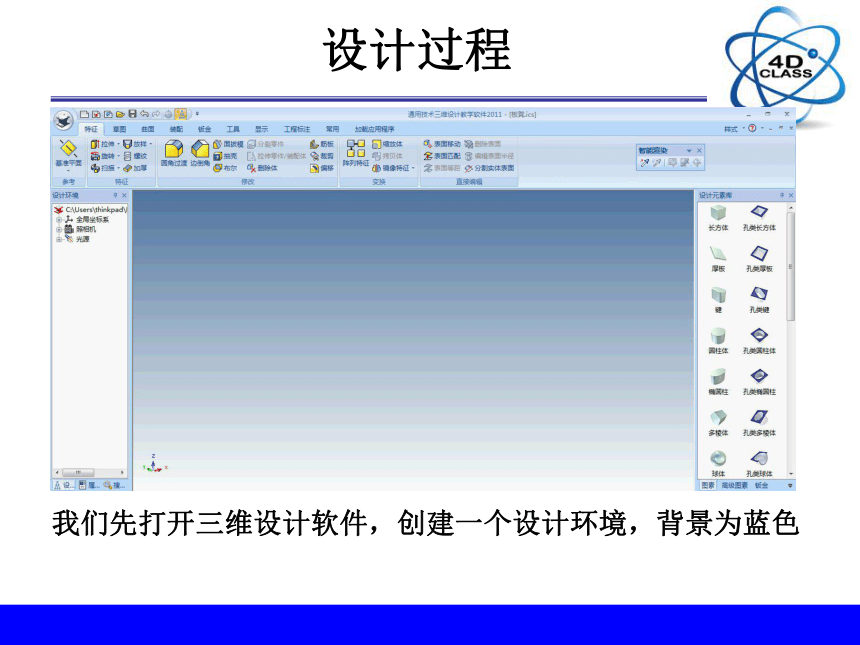

我們先打開三維設計軟件，創建一個設計環境，背景為藍色
提示區
功能面板
歷
史
樹
瀏
覽
設計環境菜單
快速啟動欄
設計環境
設計元素庫
狀態行
工具條
設計過程

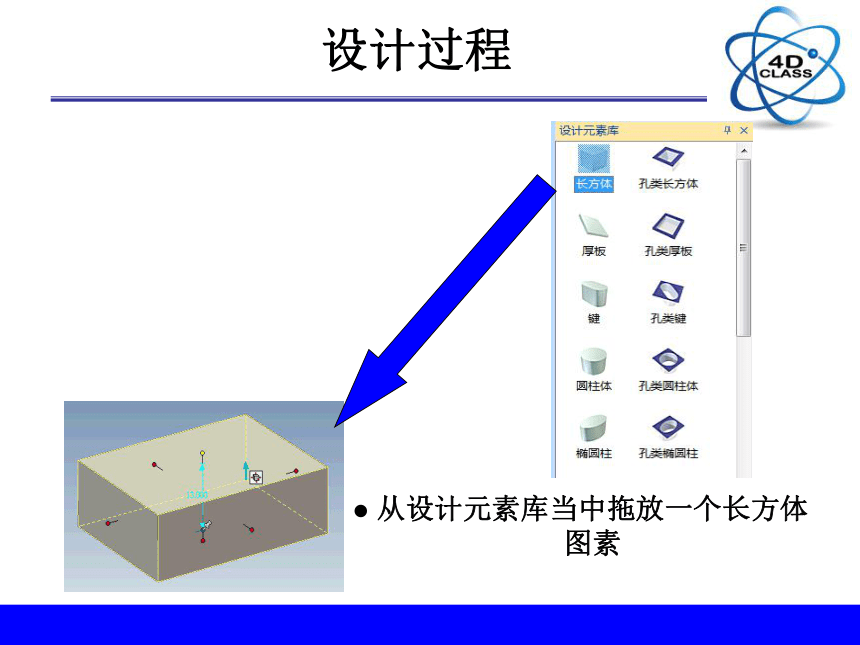

從設計元素庫當中拖放一個長方體圖素
設計過程

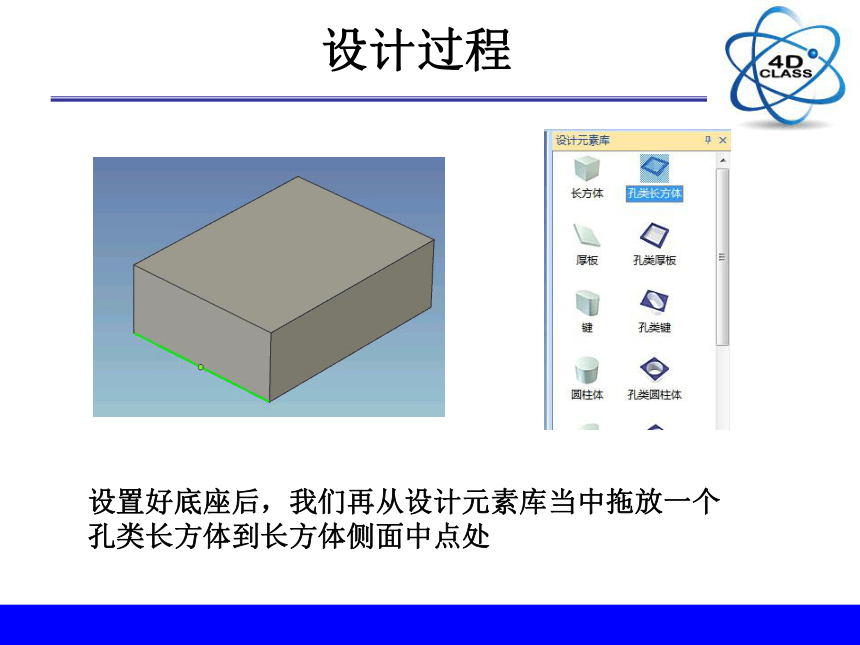

設置好底座后，我們再從設計元素庫當中拖放一個孔類長方體到長方體側面中點處
設計過程

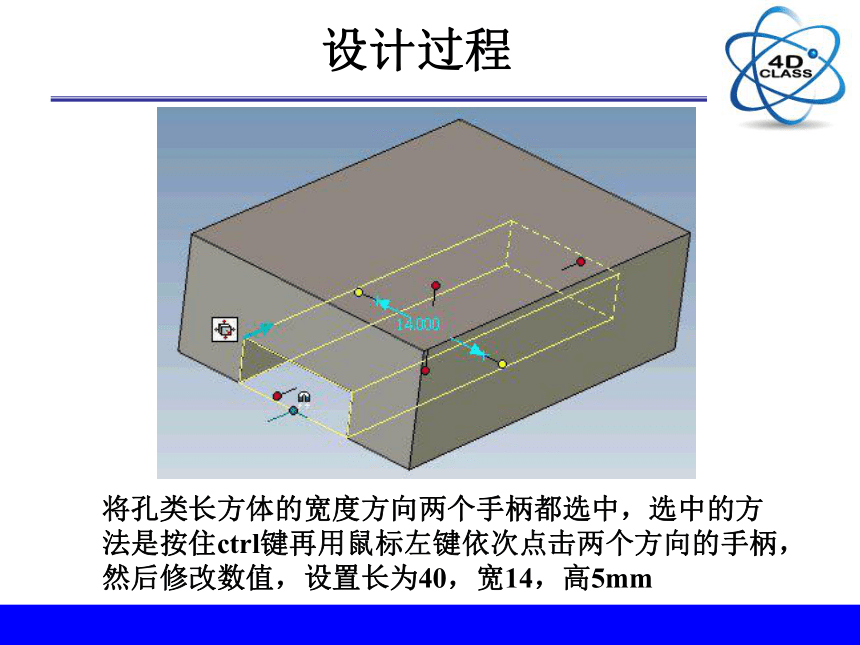

將孔類長方體的寬度方向兩個手柄都選中，選中的方法是按住ctrl鍵再用鼠標左鍵依次點擊兩個方向的手柄，然后修改數值，設置長為40，寬14，高5mm
設計過程

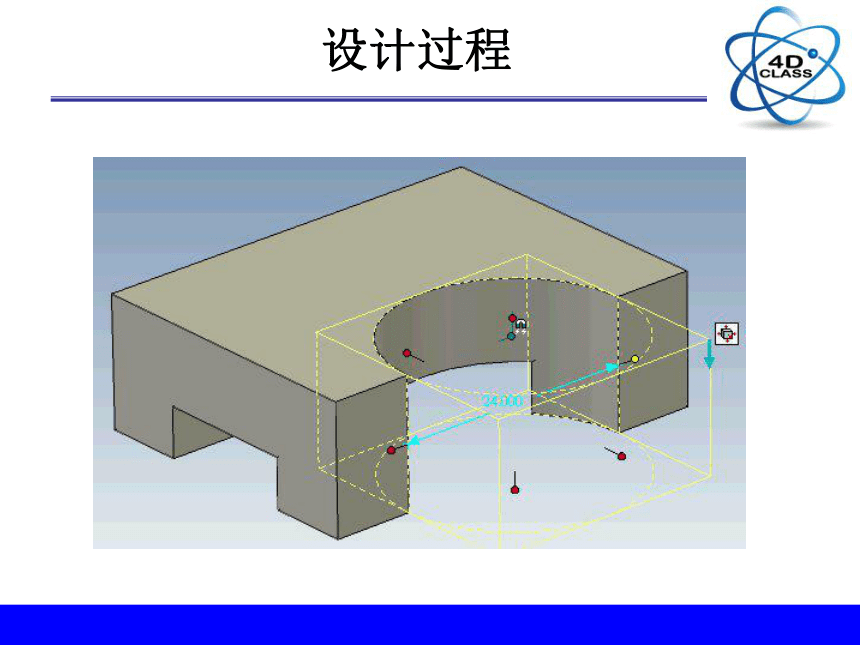

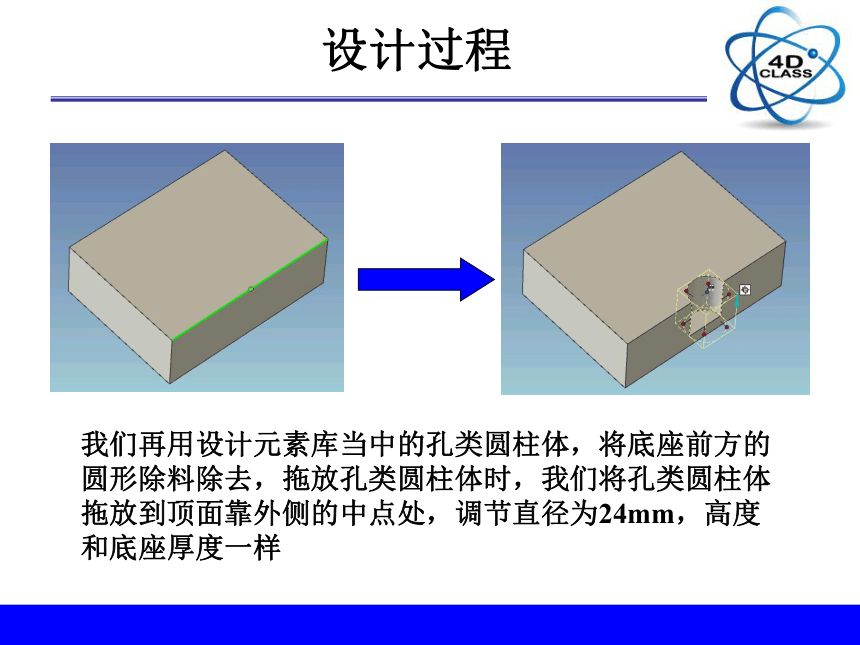

我們再用設計元素庫當中的孔類圓柱體，將底座前方的圓形除料除去，拖放孔類圓柱體時，我們將孔類圓柱體拖放到頂面靠外側的中點處，調節直徑為24mm，高度和底座厚度一樣
設計過程
設計過程
用到的是拉伸增料命令，選擇拉伸向導工具
設計過程

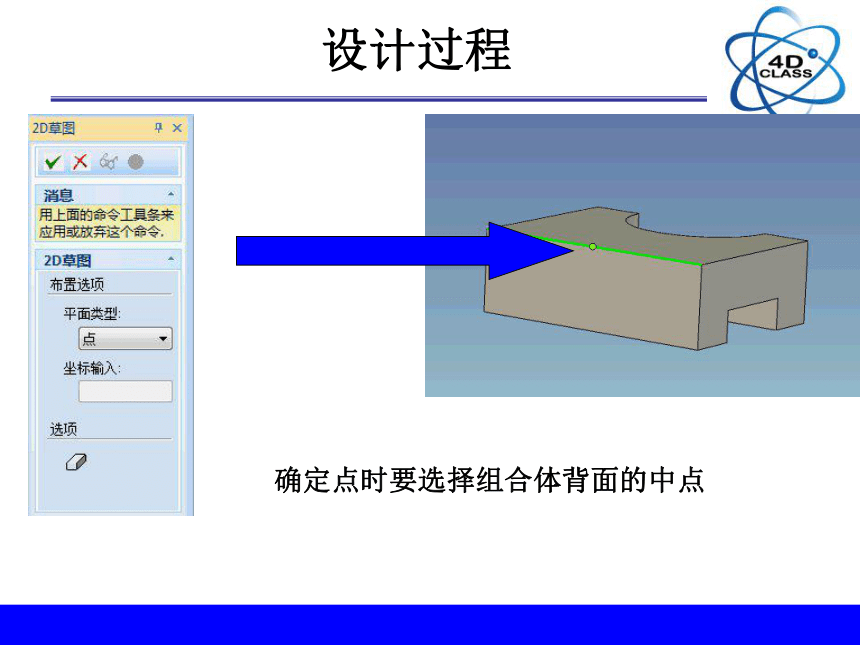

確定點時要選擇組合體背面的中點
設計過程
我們在拉伸向導的第一步選擇的是增料或是除料，意義可以為增加實體或者去除實體，我們選擇默認的增料
第二步主要設置的是我們要畫的截面草圖，是垂直于這個草圖向前拉伸還是由草圖向兩側拉伸
設計過程
在拉伸向導的第三步，我們要設置的是拉伸的具體距離，單位為毫米，我們在這里設置10毫米為我們的拉伸厚度
設計過程
在拉伸向導的第四步，是我們草圖平面的一些參數設置，這里我們不需要改變，直接點擊完成
設計過程
屬性設置完成后，就會出現一個草圖平面，我們接下來要利用二維草圖工具在這個草圖平面里繪制截面形狀
設計過程
我們第一用到的草圖工具是投影工具，投影工具在投影約束工具右側小箭頭下有投影工具，單擊鼠標左鍵，啟動投影工具
設計過程
因為我們要畫上體部分的外輪廓，所以我們要用投影工具將底座的上邊緣投影出來，單擊底座上邊緣即可
設計過程
因為上部結構圓弧的圓心在離底邊33毫米處，減去底座的13毫米，圓心位置應該為33-12=20mm，所以利用兩點線工具，畫一條長為20mm的實線
注意：兩點線終點利用鼠標右鍵結束
設計過程
我們利用圓心+半徑工具，畫上面圓弧，半徑為10mm
注意：圓心+半徑工具第一點為圓心點，第二點依然用鼠標右鍵結束后彈出對話框調節數值
設計過程
然后依然利用兩點線工具繪制與圓相切的線段，起點為底座邊緣的一點，終點在靠近圓時出現相切符號時點擊鼠標左鍵確定一條兩點線
設計過程
我們利用修改工具欄里的裁剪工具，將輪廓多余的部分裁剪掉
注意：之前我們確定圓心位置的那條兩點線，一定也要刪除或者裁剪掉
設計過程
我們制作的界面形狀完成，注意：拉伸，旋轉命令所要求的草圖截面一定為封閉的，沒有重復直線的，沒有相交直線的截面圖形
設計過程
鼠標左鍵單擊完成，這樣我們上體部分就畫好了
設計過程
從設計元素庫當中拖放一個圓柱體，放在半圓弧的圓心處，調整尺寸直徑為20mm，高10mm
設計過程
設計過程
最后還差一個孔，從設計元素庫中拖放一個孔類圓柱體圖素，放置在已有圓的圓心處，調整直徑為10mm，高度為20mm
設計過程
最終組合體的三維設計就制作完成了，我們可以輸出二維三視圖
設計過程
要轉換成平面三視圖，我們首先要保存我們的三維設計，點擊標題欄上的磁盤符號進行保存，保存類型默認的為設計文件（.ics）格式
設計過程
保存好后，點擊磁盤左側有一張白紙加藍色的圖標按鈕，新建一張平面圖紙環境
設計過程
我們找到三維接口工具欄下的標準視圖工具，鼠標左鍵單擊打開，彈出對話框
設計過程
對應的我們在彈出的對話框中可以看到我們的三維立體，在對應的右側，我們需要哪幾種視圖對應選中后，單擊確定
設計過程
利用鼠標左鍵確定主視圖的位置后，依次利用鼠標左鍵確定另外幾個視圖位置，注意：俯視圖和左視圖是嚴格按照機械制圖要求的長對正，高平齊，寬相等原則
設計過程
我們生成好的三視圖，可以用二維里的標注工具進行尺寸標注，注意：尺寸標注圖標是智能標注，如有需要，我們可以點擊尺寸標注下面的小三角箭頭圖標選擇具體標注方法
設計過程
例如我們給圓形做標注時，我們可以直接利用智能尺寸標注，用鼠標左鍵單擊圓形就可以完成標注了
設計過程
用尺寸標注一條線段的長度時，我們可以利用智能標注下方小箭頭里的兩點標注，選擇線段的起點和終點來完成標注，注意：兩點標注選擇起點和終點是均為鼠標左鍵單擊操作
設計過程
我們依次按照尺寸標注的方法將整張三視圖所需要的尺寸都標齊
設計過程
尺寸標注好后，還可以添加圖框在設計圖紙上，我們在圖幅工具欄中選擇圖幅設置選項，彈出對話框
設計過程
在圖紙設置中我們選擇A4圖紙，在調入設置中，我們可以選擇學校類型的標題欄
設計過程
圖紙做好之后，可以保存為Autocad兼容的格式或者位圖格式直接可以打印成圖紙
課后小練習
