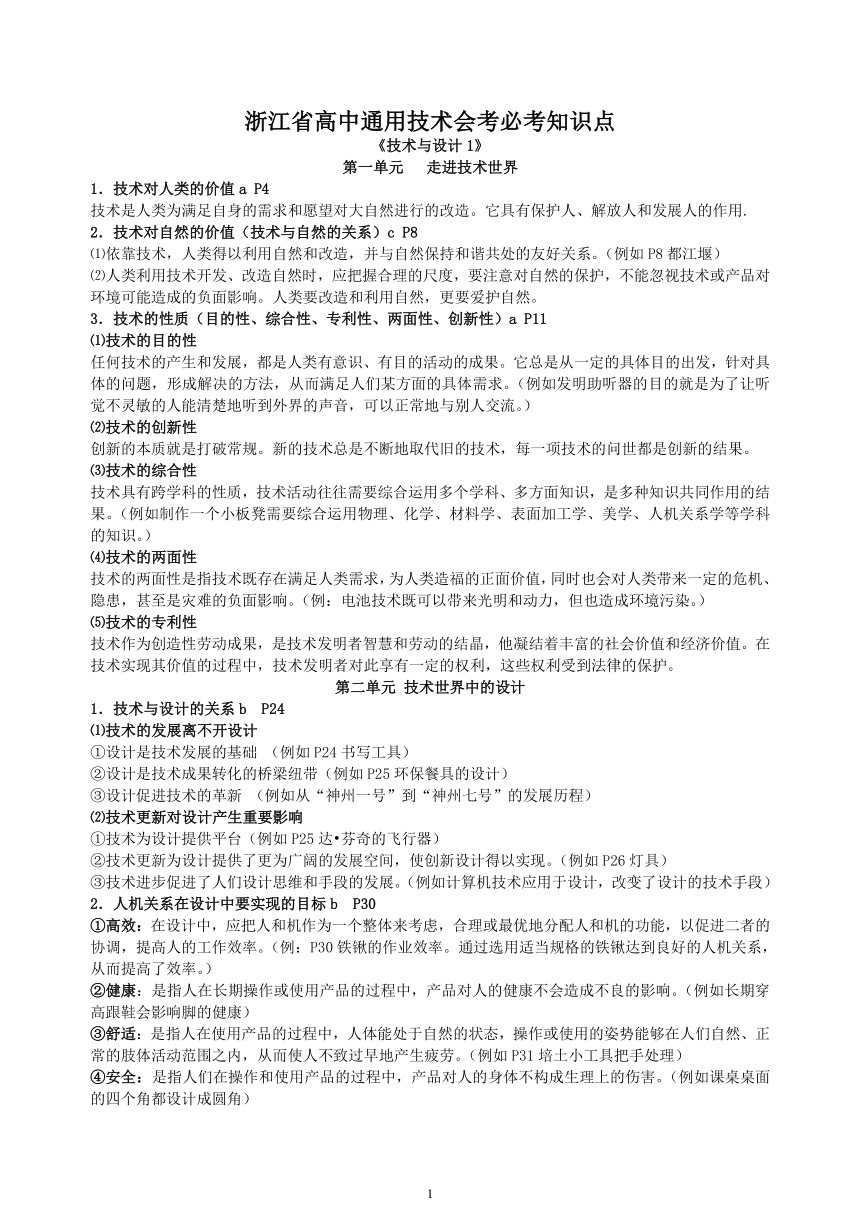

浙江省高中通用技術會考必考知識點
《技術與設計1》
第一單元 走進技術世界
1．技術對人類的價值a P4
技術是人類為滿足自身的需求和愿望對大自然進行的改造。它具有保護人、解放人和發展人的作用.
2．技術對自然的價值（技術與自然的關系）c P8
⑴依靠技術，人類得以利用自然和改造，并與自然保持和諧共處的友好關系。（例如P8都江堰）
⑵人類利用技術開發、改造自然時，應把握合理的尺度，要注意對自然的保護，不能忽視技術或產品對環境可能造成的負面影響。人類要改造和利用自然，更要愛護自然。
3．技術的性質（目的性、綜合性、專利性、兩面性、創新性）a P11
⑴技術的目的性
任何技術的產生和發展，都是人類有意識、有目的活動的成果。它總是從一定的具體目的出發，針對具體的問題，形成解決的方法，從而滿足人們某方面的具體需求。（例如發明助聽器的目的就是為了讓聽覺不靈敏的人能清楚地聽到外界的聲音，可以正常地與別人交流。）
⑵技術的創新性
創新的本質就是打破常規。新的技術總是不斷地取代舊的技術，每一項技術的問世都是創新的結果。
⑶技術的綜合性
技術具有跨學科的性質，技術活動往往需要綜合運用多個學科、多方面知識，是多種知識共同作用的結果。（例如制作一個小板凳需要綜合運用物理、化學、材料學、表面加工學、美學、人機關系學等學科的知識。）
⑷技術的兩面性
技術的兩面性是指技術既存在滿足人類需求，為人類造福的正面價值，同時也會對人類帶來一定的危機、隱患，甚至是災難的負面影響。（例：電池技術既可以帶來光明和動力，但也造成環境污染。）
⑸技術的專利性
技術作為創造性勞動成果，是技術發明者智慧和勞動的結晶，他凝結著豐富的社會價值和經濟價值。在技術實現其價值的過程中，技術發明者對此享有一定的權利，這些權利受到法律的保護。
第二單元 技術世界中的設計
1．技術與設計的關系b P24
⑴技術的發展離不開設計
①設計是技術發展的基礎 （例如P24書寫工具）
②設計是技術成果轉化的橋梁紐帶（例如P25環保餐具的設計）
③設計促進技術的革新 （例如從“神州一號”到“神州七號”的發展歷程）
⑵技術更新對設計產生重要影響
①技術為設計提供平臺（例如P25達 芬奇的飛行器）
②技術更新為設計提供了更為廣闊的發展空間，使創新設計得以實現。（例如P26燈具）
③技術進步促進了人們設計思維和手段的發展。（例如計算機技術應用于設計，改變了設計的技術手段）
2．人機關系在設計中要實現的目標b P30
①高效：在設計中，應把人和機作為一個整體來考慮，合理或最優地分配人和機的功能，以促進二者的協調，提高人的工作效率。（例：P30鐵鍬的作業效率。通過選用適當規格的鐵鍬達到良好的人機關系，從而提高了效率。）
②健康：是指人在長期操作或使用產品的過程中，產品對人的健康不會造成不良的影響。（例如長期穿高跟鞋會影響腳的健康）
③舒適：是指人在使用產品的過程中，人體能處于自然的狀態，操作或使用的姿勢能夠在人們自然、正常的肢體活動范圍之內，從而使人不致過早地產生疲勞。（例如P31培土小工具把手處理）
④安全：是指人們在操作和使用產品的過程中，產品對人的身體不構成生理上的傷害。（例如課桌桌面的四個角都設計成圓角）

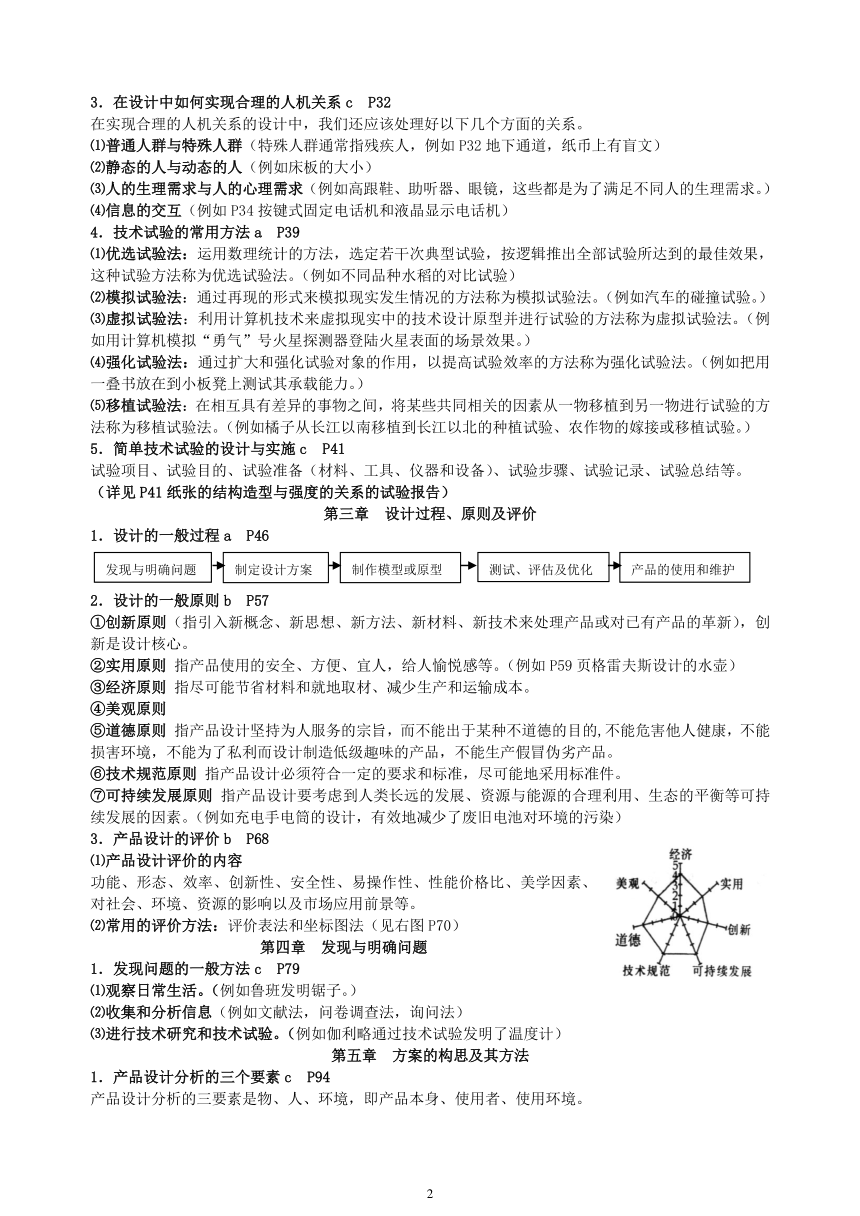

3．在設計中如何實現合理的人機關系c P32
在實現合理的人機關系的設計中，我們還應該處理好以下幾個方面的關系。
⑴普通人群與特殊人群（特殊人群通常指殘疾人，例如P32地下通道，紙幣上有盲文）
⑵靜態的人與動態的人（例如床板的大小）
⑶人的生理需求與人的心理需求（例如高跟鞋、助聽器、眼鏡，這些都是為了滿足不同人的生理需求。）
⑷信息的交互（例如P34按鍵式固定電話機和液晶顯示電話機）
4．技術試驗的常用方法a P39
⑴優選試驗法：運用數理統計的方法，選定若干次典型試驗，按邏輯推出全部試驗所達到的最佳效果，這種試驗方法稱為優選試驗法。（例如不同品種水稻的對比試驗）
⑵模擬試驗法：通過再現的形式來模擬現實發生情況的方法稱為模擬試驗法。（例如汽車的碰撞試驗。）
⑶虛擬試驗法：利用計算機技術來虛擬現實中的技術設計原型并進行試驗的方法稱為虛擬試驗法。（例如用計算機模擬“勇氣”號火星探測器登陸火星表面的場景效果。）
⑷強化試驗法：通過擴大和強化試驗對象的作用，以提高試驗效率的方法稱為強化試驗法。（例如把用一疊書放在到小板凳上測試其承載能力。）
⑸移植試驗法：在相互具有差異的事物之間，將某些共同相關的因素從一物移植到另一物進行試驗的方法稱為移植試驗法。（例如橘子從長江以南移植到長江以北的種植試驗、農作物的嫁接或移植試驗。）
5．簡單技術試驗的設計與實施c P41
試驗項目、試驗?zāi)康摹⒃囼灉?zhǔn)備（材料、工具、儀器和設備）、試驗步驟、試驗記錄、試驗總結等。
（詳見P41紙張的結構造型與強度的關系的試驗報告）
第三章 設計過程、原則及評價
1．設計的一般過程a P46
2．設計的一般原則b P57
①創新原則（指引入新概念、新思想、新方法、新材料、新技術來處理產品或?qū)σ延挟a(chǎn)品的革新），創新是設計核心。
②實用原則 指產品使用的安全、方便、宜人，給人愉悅感等。（例如P59頁格雷夫斯設計的水壺）
③經濟原則 指盡可能節省材料和就地取材、減少生產和運輸成本。
④美觀原則
⑤道德原則 指產品設計堅持為人服務的宗旨，而不能出于某種不道德的目的,不能危害他人健康，不能損害環境，不能為了私利而設計制造低級趣味的產品，不能生產假冒偽劣產品。
⑥技術規范原則 指產品設計必須符合一定的要求和標準，盡可能地采用標準件。
⑦可持續發展原則 指產品設計要考慮到人類長遠的發展、資源與能源的合理利用、生態的平衡等可持續發展的因素。（例如充電手電筒的設計，有效地減少了廢舊電池對環境的污染）
3．產品設計的評價b P68
⑴產品設計評價的內容
功能、形態、效率、創新性、安全性、易操作性、性能價格比、美學因素、對社會、環境、資源的影響以及市場應用前景等。
⑵常用的評價方法：評價表法和坐標圖法（見右圖P70）
第四章 發現與明確問題
1．發現問題的一般方法c P79
⑴觀察日常生活。（例如魯班發明鋸子。）
⑵收集和分析信息（例如文獻法，問卷調查法，詢問法）
⑶進行技術研究和技術試驗。（例如伽利略通過技術試驗發明了溫度計）
第五章 方案的構思及其方法
1．產品設計分析的三個要素c P94
產品設計分析的三要素是物、人、環境，即產品本身、使用者、使用環境。
設計任何產品都應綜合考慮物、人、環境三個方面。（例如臺燈的設計）
2．設計方案的常用構思方法c P99
①草圖法（例如P99臺燈的草圖）
②模仿法（例如飛機的機翼就是模仿了鳥的翅膀形狀）
③聯想法（例如由爆竹點燃爆炸之后即能升空，聯想到如果在椅子的四條腿上分別綁上爆竹，人坐在椅子上點燃爆竹就能升到高空。）
④奇特構思法（例如P101夜視鏡）
3．設計方案的制定c P47
4．材料和標準件的選擇b P98
什么是標準件：指經優選、簡化、統一并給以標準代號的零件或部件。常用的標準件有：螺栓、螺柱、螺釘、螺母、墊圈、擋圈、鍵（銷）、鉚釘、滾動軸承等等。
標準件的好處：采購方便；直接使用，簡化制作過程，相對便宜，從而降低產品成本；實現通用通換，易維護。
第六章 設計圖樣的繪制
1．簡單形體的三視圖c P120
三視圖是先采用三個相互垂直相交的投影面建立一個三投影面體系，再以正投影法將物體同時向三個投影面投影，從而得到的圖形。
從前向后看，得到在正面投影面上的投影稱為主視圖，主視圖反映物體的長和高；
從上向下看，得到在水平投影面上的投影稱為俯視圖，俯視圖反映物體的長和寬；
從左向右看，得到在側面投影面上的投影稱為左視圖，左視圖反映物體的高和寬。
三視圖投影規律： 長對正，高平齊，寬相等。
三視圖的繪制方法：（見P122-123）當兩基本形體組合后共面，則結合處無線；當兩基本形體結合后異面，則結合處有線。（簡稱共面無線，異面有線。）
第七章 模型或原型的制作
1．工藝的含義和常用工藝的種類a P142
工藝是指利用工具和設備對原材料、半成品進行技術處理，使之成為產品的方法。簡單地說就是生產過程中的程序、方法和技巧。（例如燒菜工藝、洗衣工藝。）
工藝的種類：有加工工藝、裝配工藝、檢測工藝、鑄造工藝、表面處理工藝等。
2．金工常用的工具和設備a P143
金工常用的工具和設備有：劃針、劃規、鋼角尺、鋼直尺、樣沖、鐵錘、鋼鋸、銼刀、臺鉆、臺虎鉗等。
3．金屬材料的劃線、鋸割、銼削、鉆孔加工方法c P144
⑴ 劃線 P144
劃線就是在待加工的材料上，用相應的工具劃出加工部件的輪廓線或基準點和基準線。
金屬加工中常用的劃線工具有劃針、鋼直尺、角尺、劃規、樣沖、錘子等。
劃線工具的使用及操作方法：劃線時，針尖要緊靠直尺的邊緣，上部向外側傾斜15°-20°，向劃線移動方向傾斜約45°-75°。（詳見P144）
⑵鋸割 P145
對于金屬材料，通常以鋸割的方式進行割斷。常用的工具有手鋸、臺虎鉗等。
鋸條的安裝 齒尖朝著向前推的方向（詳見P145圖）
手鋸的握法 右手握柄，左手扶弓（詳見P145圖）
操作要領：①站位和握鋸姿勢要正確。②起鋸角要小。③推鋸加壓，回拉不加壓。④鋸程要長。⑤推拉要有節奏。
⑶銼削 P146
為了使工件符合設計所要求的形狀、尺寸和粗糙度，往往需要進行銼削加工。
銼削工具有銼刀、臺虎鉗、角尺。
操作要領（詳見P146）
銼削方法有二種：直銼法和推銼法。
⑷鉆孔 P147
用鉆頭在實體材料上打孔的方法，稱為鉆孔。常用的鉆孔設備是臺鉆，常用的鉆頭是麻花鉆。
鉆孔的操作步驟：P147 ①劃線定位 ②裝夾工件 ③裝夾鉆頭 ④鉆孔。
二要二不要：操作時要集中注意力；要戴防護眼鏡；不準帶手套操作；不能直接用手扶持小工件、薄工件，以免造成傷害事故。
《技術與設計2》
第一單元 結構與設計
1．構件的基本受力形式b P6
受拉、受壓、受剪切、受扭轉和受彎曲。（要能區分）
2．簡單結構的分類b P8
①實體結構 結構體本身是實心的，它的受力特點是：外力分布在整個體積中。（例如實心墻，大壩）
②框架結構 結構體由細長的構件組成，受力特點：支撐空間而不充滿空間。（例如建筑用腳手架）
③殼體結構 層狀的結構，受力特點是：外力作用在結構體的表面上。（例如頭盔，貝殼）
3．影響結構穩定性的主要因素b P13
結構的穩定性是指結構在負載的作用下維持其原有平衡狀態的能力。
①重心位置的高低 重心越低,穩定性越好；重心越高,穩定性越差。（例如不倒翁）
結構重心所在點的垂線是否落在結構底面的范圍內，落在范圍內就是穩定的，否則就是不穩定的。（例如比薩斜塔）
②結構與地面接觸所形成的支撐面的大小
支撐面越大越穩定，越小越不穩定。（例如三腳架的三只腳打開后的穩定性比合攏后的穩定性好）。
③結構的形狀 結構的形狀不同，其穩定性也不同。（例如三條腿的凳比兩條的穩定）
4．影響結構強度的主要因素c P17
結構的強度是指結構具有的抵抗被外力破壞的能力。
①結構的形狀 三角形是框架結構中最基本的形狀之一,它結實、穩定，所用材料最少。（例如空調室外機的支撐架采用三角形的結構；礦泉水瓶外壁有若干凸起的橫向紋路的目的是增強其強度。）
②結構的材料 不同材料構成的結構，其強度各不相同。（例如加鋼筋的混凝土梁比不加鋼筋的混凝土梁的強度好。）
③構件之間的連接方式 通常有兩種：鉸連接和剛連接。結構的連接方式不同，其強度也不同。
鉸連接：被連接的構件在連接處不能相對移動，但可相對轉動，具體有合頁、松螺栓、松鉚等。（例如門與門框的連接）
剛連接：被連接的構件在連接處既不能相對移動，也不能相對轉動，具體有榫接、膠接、焊接等。
5．結構設計應考慮的主要因素a P24
結構設計應考慮的主要因素有：穩定性、強度、安全、環境、美學、個性、成本、壽命、材料、民俗文化、地域特點等。
第二單元 流程與設計
1．流程的含義a P39
流程是一項活動或一系列連續有規律的事項或行為進行的程序。任何流程都反映一定的時序，體現出一定的環節。
例如乘火車的流程
⑴時序：過程的經歷中，各環節按照一定的時間順序先后出現、完成。這種時間順序關系，稱為時序。
⑵環節： 完成某一個具體目標、組成某項生產或某個活動過程的若干階段或小的過程稱為環節。
流程中工序的作業方式——串行和并行
串行：上一道工序完成之后才能進入下一道工序。
并行：幾項工作同時進行。
2．流程設計應考慮的基本因素c P51

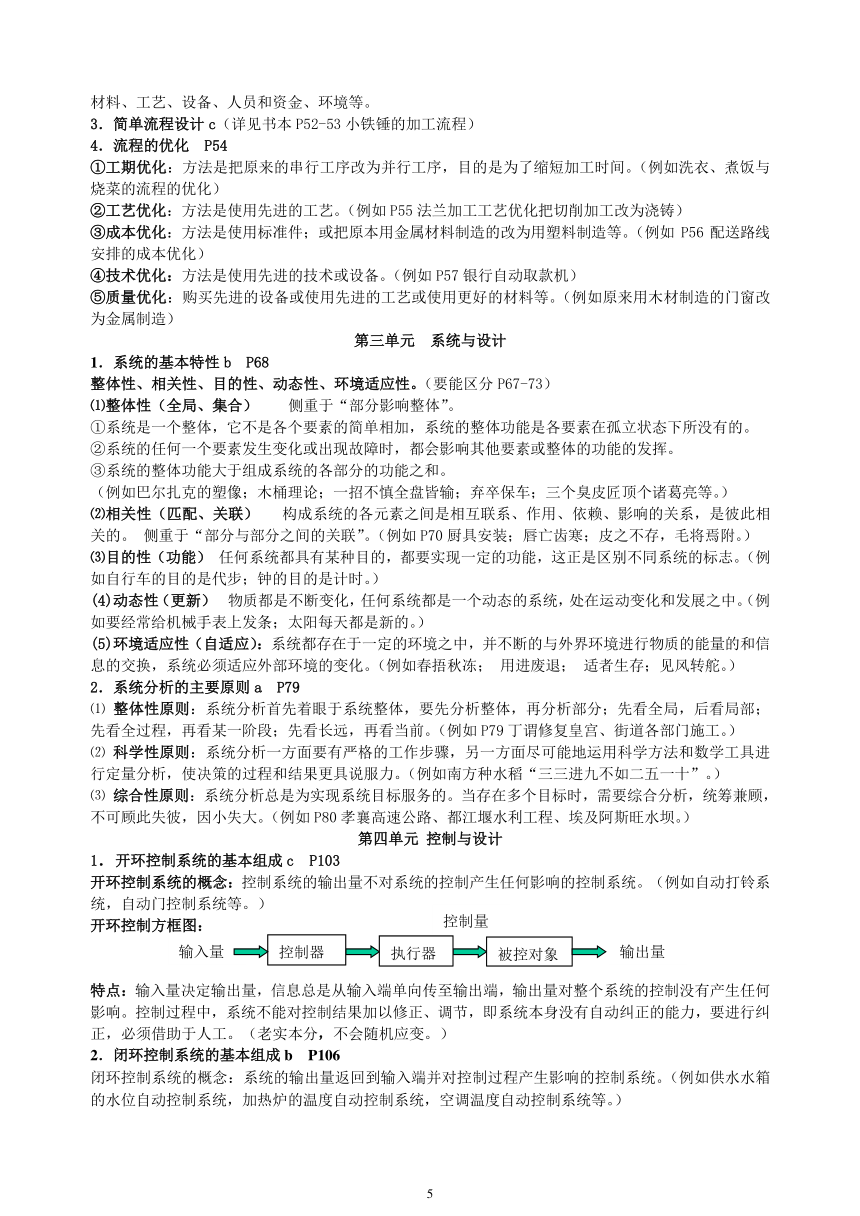

材料、工藝、設備、人員和資金、環境等。
3．簡單流程設計c（詳見書本P52-53小鐵錘的加工流程）
4．流程的優化 P54
①工期優化：方法是把原來的串行工序改為并行工序，目的是為了縮短加工時間。（例如洗衣、煮飯與燒菜的流程的優化）
②工藝優化：方法是使用先進的工藝。（例如P55法蘭加工工藝優化把切削加工改為澆鑄）
③成本優化：方法是使用標準件；或把原本用金屬材料制造的改為用塑料制造等。（例如P56配送路線安排的成本優化）
④技術優化：方法是使用先進的技術或設備。（例如P57銀行自動取款機）
⑤質量優化：購買先進的設備或使用先進的工藝或使用更好的材料等。（例如原來用木材制造的門窗改為金屬制造）
第三單元 系統與設計
1．系統的基本特性b P68
整體性、相關性、目的性、動態性、環境適應性。（要能區分P67-73）
⑴整體性（全局、集合） 側重于“部分影響整體”。
①系統是一個整體，它不是各個要素的簡單相加，系統的整體功能是各要素在孤立狀態下所沒有的。
②系統的任何一個要素發生變化或出現故障時，都會影響其他要素或整體的功能的發揮。
③系統的整體功能大于組成系統的各部分的功能之和。
（例如巴爾扎克的塑像；木桶理論；一招不慎全盤皆輸；棄卒保車；三個臭皮匠頂個諸葛亮等。）
⑵相關性（匹配、關聯） 構成系統的各元素之間是相互聯系、作用、依賴、影響的關系，是彼此相關的。 側重于“部分與部分之間的關聯”。（例如P70廚具安裝；唇亡齒寒；皮之不存，毛將焉附。）
⑶目的性（功能） 任何系統都具有某種目的，都要實現一定的功能，這正是區別不同系統的標志。（例如自行車的目的是代步；鐘的目的是計時。）
(4)動態性（更新） 物質都是不斷變化，任何系統都是一個動態的系統，處在運動變化和發展之中。（例如要經常給機械手表上發條；太陽每天都是新的。）
(5)環境適應性（自適應）：系統都存在于一定的環境之中，并不斷的與外界環境進行物質的能量的和信息的交換，系統必須適應外部環境的變化。（例如春捂秋凍； 用進廢退； 適者生存；見風轉舵。）
2．系統分析的主要原則a P79
⑴ 整體性原則：系統分析首先著眼于系統整體，要先分析整體，再分析部分；先看全局，后看局部；先看全過程，再看某一階段；先看長遠，再看當前。（例如P79丁謂修復皇宮、街道各部門施工。）
⑵ 科學性原則：系統分析一方面要有嚴格的工作步驟，另一方面盡可能地運用科學方法和數學工具進行定量分析，使決策的過程和結果更具說服力。（例如南方種水稻“三三進九不如二五一十”。）
⑶ 綜合性原則：系統分析總是為實現系統目標服務的。當存在多個目標時，需要綜合分析，統籌兼顧，不可顧此失彼，因小失大。（例如P80孝襄高速公路、都江堰水利工程、埃及阿斯旺水壩。）
第四單元 控制與設計
1．開環控制系統的基本組成c P103
開環控制系統的概念：控制系統的輸出量不對系統的控制產生任何影響的控制系統。（例如自動打鈴系統，自動門控制系統等。）
開環控制方框圖：
特點：輸入量決定輸出量，信息總是從輸入端單向傳至輸出端，輸出量對整個系統的控制沒有產生任何影響。控制過程中，系統不能對控制結果加以修正、調節，即系統本身沒有自動糾正的能力，要進行糾正，必須借助于人工。（老實本分，不會隨機應變。）
2．閉環控制系統的基本組成b P106
閉環控制系統的概念：系統的輸出量返回到輸入端并對控制過程產生影響的控制系統。（例如供水水箱的水位自動控制系統，加熱爐的溫度自動控制系統，空調溫度自動控制系統等。）
3．閉環控制系統的方框圖c
檢測裝置測量出被控量并返回到系統的輸入； 是比較器，它將給定量與所檢測的被控量進行比較，求出偏差值；控制器將這一偏差值進行運算處理，并向執行器下達控制指令；執行器根據指令對被控對象進行控制。
特點：信息傳遞路徑有兩條：一條從輸入端傳至輸出端，另一條是輸出端信息經檢測裝置返回到輸入端的比較環節，形成一個閉合回路。只要被控量偏離給定量，就會產生相應的控制作用去消除偏差，從而使被控量穩定在一定范圍內。（能隨機應變。）
4．干擾因素c
干擾因素：指在控制系統中，除輸入量（給定值）以外，引起被控量（輸出量）變化的各種因素。在控制系統中，干擾因素可能有一個，也可能有若干個。（例如在電冰箱的溫度控制系統中，開冰箱門和把熱菜或熱飯放入電冰箱中都屬于影響其溫度控制的干擾因素。在空調溫度控制系統中，房間的大小、
室外溫度、房間內的人數都是屬于影響室內溫度控制的干擾因素。）
5．反饋的含義b
控制系統中，將輸出量通過適當?shù)臋z測裝置，返回到輸入并與輸入量進行比較的過程，就是反饋。（例如投籃、睜著眼睛走路都離不開反饋。）
6．控制系統的分析方法a
功能模擬方法：以功能和行為的相似性為基礎，用“模型”模擬“原型”的功能和行為的方法。比如機器人。
黑箱方法：把將要研究的系統作為黑箱，通過對系統輸入與輸出關系的研究，進而推斷出系統內部結構及其功能的方法。黑箱方法提供了一種不必打開黑箱就可以研究其內部結構和功能的方法。（例如中醫切脈診病、瓜農選西瓜等。）
第一單元 走進技術世界
一、 技術的價值
1、技術對人類的價值： a
技術是人類為滿足自身的需求和愿望對大自然進行的改造。它具有保護人、解放人和發展人的作用
［保護人］（例：原始人隨身拾磨制好的石器，現代人對瘧疾、天花、肺結核等疾病不再恐慌）
［解放人］（例：體力解放：自行車、內燃動力、電力，手機——信息傳遞）
［發展人］（例：愛迪生、袁隆平）
2、技術對生活、生產、文化等方面的影響：a
技術促進社會的發展。技術豐富社會文化內容。技術改變社會生活方式。是推動社會發展和文明進步的主要動力之一。具體為：
⑴ 技術是社會財富積累的一種形式，對社會生產具有直接的經濟意義。
⑵ 隨著技術的發展，勞動力結構也發了較大的變化，第一第二產業從業者數量減少，第三產業從業者數量大幅度增加。如因為農業技術的發展與勞作方式的變革使農業從業人口減少。
⑶ 技術不僅為生產提供了先進的手段和工具，提高了生產效率和經濟效益，而且豐富了人們的社會生活，使人們衣、食、住、行、交往、娛樂、教育等方面都發生了改變。
⑷ 技術進步不僅帶動社會生產的發展和社會活動的變化，而且滲透到軍事、政治、文化各領域。
3、技術對自然的價值：c
（1）依靠技術，人類得以利用自然和改造，并與自然保持和諧共處的友好關系。（例：都江堰）
（2）人類利用技術開發、改造自然時，應把握合理的尺度，要注意對自然的保護，不能忽視技術或產品對環境可能造成的負面影響。
（3）技術的發展給自然環境帶來了問題，但也給解決這些問題提供了可能（例：物料的再循環工藝）
二、 技術的性質
1． 技術的發展與發明和革新關系：b
技術的基本特性：目的性、創新性、綜合性、兩面性、專利性。
創新是技術發展的核心。每一項技術的問世都是創新的結果。
技術的發展需要創新，技術創新表現為技術革新和技術發明。技術創新是一個艱難而曲折的歷程。（例：瓦特蒸汽機與第一次技術革命。顯示器的革新和電視機的創新，陰極射線管(CRT)）
2．技術的兩面性：a
任何事物客觀上都有兩面性，技術也不例外。它既可以給人們帶來福音，也可能給人們帶來危害。（例：電池可以帶來光明和動力，也可以帶來嚴重的環境污染。網絡技術 方便人們交流溝通，但也有人利用網絡犯罪。B超技術 可以用于醫療，但也有人進行胎兒鑒別　）
3．技術與科學的區別與聯系：b
技術與科學的區別與聯系
科學是對各種事實和現象進行觀察、分類、歸納、演繹、分析、推理、計算和實驗，從而發現規律，并予以驗證和公式化的知識體系 技術則是人類為了滿足自身的需要和愿望對大自然進行的改造
科學側重認識自然，力求有所發現 技術側重利用和合理地改造自然，力求有所發明
科學回答“是什么”“為什么”的問題 技術則更多地回答“怎么辦”的問題
科學通過實驗驗證假設，形成結論 技術則通過試驗，驗證方案的可行性與合理性，并實現優化
科學促進了技術的發展，技術推動了科學的進步。
4．知識產權在技術領域的重要作用：a
知識產權是人們基于自己的智力活動創造的成果和經營活動的標記、信譽而依法享有的權利。狹義的知識產權包括著作權、專利權、商標權三部分。
專利在產權保護制度下對技術活動的重要性知識產權制度允許專利所有權人對專利技術具有一定的性，使其專利技術和產品在一定時間內獨占市場，從而得到豐厚的回報，保持發明創造的積極性，使技術創新活動趨向良性循環
專利的特性:獨占性、時間性、地域性
專利申請步驟：提交申請階段→受理階段→初審階段→公布階段→實審階段→授權階段
三、 技術的未來
技術的發展趨勢，對技術的情感和理性態度：b
對“技術的未來”的追思和憧憬，既不需要技術迷惘中的曠世悲愴，也不需要技術崇拜中盲目樂觀。理性地看待技術，應以負責、更有遠見、更有具道德的方式使用技術。技術的未來既充滿希望，也隱含威脅，理性地看待技術的未來，才不至于迷失在技術的世界里。
第二單元 技術世界中的設計
一、 技術與設計的關系
1．設計的內涵：b
設計是基于一定設想的、有目的的規劃及創造活動。（例：書寫工具的發展、電動剃須刀的發展。）
2．技術與設計的關系：b
①設計是技術成果轉化的橋梁和紐帶。（例：白色污染和可降解餐具）
②設計促進技術的革新。（例：移動通信系統的發展歷程）
二、 設計中的人機關系
1．人機關系的含義：b
當我們使用物品時，物品就與人產生了一種相互關系。這種相互的關系就稱為人機關系。當人們身處某一環境的時候，這時的人機關系就體現為人與環境的相互關系。
“機”是指計算機、機器、工具、儀器、儀表、設備、設施、家具、交通車輛以及勞動保護用具等等。在人機關系中，往往存在復雜的多方面關系。不一定要有接觸。（例：開門、乘電梯）
2．人機關系在設計中要實現的目標：a
①高效　例：“科學管理之父”泰勒“鐵鍬作業試驗”。
②健康　例：高跟靴、設計不合理的椅子
③舒適　例：培土小工具手把處理
④安全　如：安全帽、安全帶、課桌角等
3．在設計中如何合理運用人機關系：a
如何實現合理的人機關系，首先應明確設計涉及哪些人機關系，其次要考慮這些人機關系涉及哪些因素和技術指標，此外還就注意處理以下方面的關系：
① 考慮到普通人群和特殊人群（例：要考慮到殘疾人的需求、考慮不同人種的身體差異）
② 考慮靜態的人與動態的人的關系
③ 滿足人的心理需求和生理需求
例：辦公空間一般應以冷色調為主，空間處理要簡潔明快，以求產生嚴謹、高效的工作氛圍。
④信息的交互（例：電話機的無液晶屏顯示、有液晶屏顯示、可以視屏通話。案例：汽車的顏色）
三、 技術試驗及其方法
1．技術試驗的重要性：b
我們通常將技術活動中為了某種目的所進行的嘗試、檢驗、優化等探索性實踐活動稱為技術實驗。（例：技術試驗衛星）
重要性：技術試驗是技術活動中的一項重要內容；技術試驗不僅是對技術成功與否的驗證，更是發現問題、探究規律、優化技術的關鍵；技術試驗是技術研究不可缺少的基本方法和手段，對技術應用的實現起到了有力的保障作用；技術試驗可以使設計得以改進和完善，將設計的風險和失誤降到最低。（例：阿什塔比拉河橋的垮塌、青霉素皮試試驗）
2．技術試驗的常用方法：a
①優選試驗法：例：不同品種水稻的對比試驗等。
②模擬試驗法：例：汽車碰撞試驗；大壩水利試驗等。
③虛擬試驗法：例：計算機虛擬火星探測器模擬登陸動畫等。
④強化試驗法：例：磚塊等施工材料的抗壓試驗、耐火試驗
⑤移植試驗法：如：橘子從長江以南移植到長江以北的種植試驗。許多生物領域的試驗。
3．簡單的技術試驗：c
技術試驗的實施與報告的寫作
技術試驗的實施步驟：制定試驗計劃、抽取樣本、進行試驗、分析數據、得出結論
技術試驗試驗報告：試驗項目、試驗?zāi)康摹⒃囼灉?zhǔn)備、試驗步驟、試驗記錄、試驗總結
技術試驗在設計中的作用
通過試驗可以發現問題、深化認識、推動技術設計的發展。特別是在設計的后期，對設計進行綜合性的整體試驗，可以為設計的評價提供準確、客觀的數據。
第三章 設計過程、原則及評價
一、 設計的一般過程
1．設計的一般過程： a
發現與明確問題，制定設計方案，制作模型或原型，測試、評估及優化，產品的使用和維護
2．設計過程的設計要求和設計方案：a
發現和明確問題：設計是技術發展的關鍵，從本質上說，設計是一個問題求解的過程。
制定方案的步驟
3．方案設計中創新的意義：b
創新就是通過引入新概念、新思想、新方法、新技術等，或?qū)σ延械漠a(chǎn)品的革新來創造具有相當社會價值的事物或形式。創新是設計的核心。可以從原理、結構、技術、材料、工藝等方面進行考慮改進和突破，以實現創新的目標。要實現產品設計的創新，除了要最大限度地發揮人的智慧外，還應注意利用最新的技術成果和現代的設計理論和方法。
二、 設計的一般原則
1．設計的一般原則：b
①創新原則 ②實用原則 ③經濟原則 ④美觀原則
⑤道德原則 ⑥技術規范原則 ⑦可持續發展原則
2．設計一般原則的相互關系：b
各種原則并不是各自獨立的，它們之間往往相互聯系、相互制約、相互促進、相互影響、相互滲透。具有一定的開放性。
三、 設計的評價
1．設計過程中的評價：b
設計的評價是指依據一定的原則，采取一定方法和手段，對設計所涉及的過程及結果進行事實判斷和價值認定的活動。
加強對設計過程的評價是樹立質量管理意識、加強質量管理、實現設計目標的關鍵。
設計過程的評價內容：設計過程是否完備，過程是否全心投入，計劃是否科學嚴密，組織是否協調；分工是否合理；采用的方法是否正確，工作是否具有創新性；各環節或階段的任務是否完成；形成的中間成果（方案）是否符合要求；全過程是否有質量控制和相應的監督、改進措施；是否注意把握各個環節或階段的主要任務和目標；是否要注意把握設計過程中各個環節或階段之間的銜接和協調；設計資源運用是否合理；等。
2．對產品多方面的評價：b
最終產品是設計過程的結晶，是設計質量、設計水平的集中體現。
對最終產品評價的依據：一是參照設計的一般原則，二是事先制定的設計要求進行評價。在實際評價中，這兩個方面也可以結合起來。
日常用品評價：功能、形態、效率、創新性、安全性、易操作性、性能價格比、美學因素、對社會、環境、資源的影響以及市場應用前景等
3．評價報告：c
第四章 發現與明確問題
一、發現問題
1．發現問題的重要性：a
從技術角度看，人類進步與發展的過程就是不斷地發現問題，不斷地進行設計，從而解決問題的過程。問題是如何產生的？
第一種：人類生存活動中必然會遇到的問題。來源于生活
第二種：由別人給出問題，設計者必須針對問題尋求解決方案。來源于需要
第三種：基于一定的目的由設計者自己主動發現，并試圖解決。來源于你的主動積極發現
發現問題的重要性：第一、第二種問題的提出往往比較明確，主要是針對一般的和已有的問題提出的，而第三種問題卻是全新的，它需要我們積極主動的思考，需要我們細致入微的工作，需要我們獨具慧眼的發現。這類問題的發展，一方面可以挑戰和拓展我們的能力，另一方面也有可能更好地滿足人們的需要，推進技術的發展和創新。
2．發現問題的一般方法：c
A. 觀察日常生活（包括有意識觀察和無意注意）
B. 收集和分析信息（文獻法，問卷調查法，詢問法）
C. 技術研究與技術試驗
3．設計產品相關信息的收集與處理：c
我們通過對信息的收集、檢索和分析，往往可以發現有些有價值的問題；通過問卷調查、詢問訪談等方式進行信息的收集，也會有驚人的發現。我們把對已有文獻信息進行收集、分析的方法稱為文獻法；把問卷的方式進行實際調查，獲取信息、發現問題的方法稱為問卷調查法；把以詢問的方式收集和獲取信息、發現問題的方法稱為詢問法。其中，詢問法包括直接詢問法、間接詢問法、集體詢問法、家庭走訪詢問法、個別詢問法。
4．技術研究與技術試驗的重要性：a
技術研究、技術試驗是重要的技術活動，也是發現問題的途徑與方法。通過技術研究、 技術試驗，我們有可能從對已有技術問題的研究中發現與之相聯系的問題，從已有的研究結論中發現新的問題，也有可能在技術研究、技術試驗的過程中獲得靈感、體悟，進而發現新的問題。
二、明確問題
1．明確問題的重要性：a
問題表述本身是否明確、問題產生的原因是否明確、提出問題的目的是否明確，等
2．判斷問題價值的方法：c
判斷一個問題是否有價值，必須從以下問題著手：
① 所提出的問題是否遵循了基本的科學原理。
② 迄今為止，能否確認該問題尚未得到充分解決。
③ 在調查的范圍內，該問題是否有普遍意義，在更廣的范圍內，該問題是否有意義？
④ 在多個問題同時發生時，該問題是否是主要問題？
⑤ 現有的技術條件能否解決這個問題？技術發展以后呢？
⑥ 解決該問題所需要的投入是多少？投入與產出的比是否理想？
3．設計要求、標準和限制：c
4．制定一般的設計計劃表：c
制定周密的設計計劃對確保設計有目的、有計劃地進行也有著重要的意義，參照P89能制定一般的設計計劃表
第五章 方案的構思及其方法
方案的構思方法
1．產品設計分析的三個要素：c
產品設計的三要素：物、人、環境
設計需要考慮的主要因素： 功能、結構穩定、安全可靠、成本適當、易于制作等
2．設計方案的常用構思方法：c
方案的構思是指人們在一定的調查研究和設計分析的基礎上，通過思考將客觀存在的各要素按照一定的規律架構起來，形成一個完成的抽象物，并采用圖、模型、語言、文字等方式呈現思維過程。
①草圖法
②模仿法（例：仿生技術）
③聯想法
④奇特性構思法
3．設計方案的制定：c
4．對產品設計分析，根據設計要求選擇合適的材料和標準件：c
標準件：采購方便；直接使用，簡化制作過程；相對便宜，從而降低產品成本；實現通用通換，易維護
5．對設計方案進行比較和權衡：c
對方案進行評判和比較，要從設計的目的出發，針對一些相互制約的問題進行權衡和決策，選出較為滿意的方案或集中各方案的優點進行改進。考慮的方面：實用、美觀、創新、穩定性、安全性、環保性、加工難易程度、經濟成本，等
第六章 設計圖樣的繪制
一、設計表現圖
1．技術語言的種類及其應用：a
技術語言是一種在技術活動中進行信息交流的特有的語言形式。（常見的有：圖樣、圖表、模型等）
按照專業類型來分：計算機程序語言、工程圖學語言等；
依照人的感覺類型的不同來分：視覺語言、聽覺語言和觸覺語言等；
依據人的視覺形式的不同來分：有圖形符號語言、文字符號語言等
[技術語言的特征]：言簡意賅、通俗直觀、
[口頭語言]：較多適用于面對面的、規范要求并不過于嚴格的場合，其特點是簡潔、方便。
[技術圖樣]：采用某種規范形式將設計用圖樣的形式表達出來。特點：易于把握技術特征，最具技術特征。呈現較復雜產品的設計方案及對設計進行詳細說明陳述時，比較合適。（克 服了語言障礙，直接明了地進行表達與交流。）
[模型]：具有感性、直觀的特點，特點：容易吸引觀眾或讀者的注意
[圖表]：交流方式相對比較正式，具有一定技術要求的交流，其特點：較為規范，可以反復查閱、核對。是表達設計思想的一種十分有效的手段。圖表包括：表格、草圖、效果 圖等。
[計算機演示、網頁]：使各組成部分具體情況、結構和運作方式一目了然，比較生動、形象等
[網絡語言]：幫助人們實現了遠程的設計交流的需要。
2．簡單的草圖：c
草圖（方案草圖或設計速寫）：它能迅速捕捉和記錄設計者轉瞬即逝的創作靈感，表達設計創意，是把設計構思轉化為現實圖形的有效手段之一。可分為構思草圖和設計草圖。
草圖的繪制步驟，詳細參看P115
3．簡單的效果圖：a
在識圖時要注意從整體上把握產品的形態、功能和特征，要注意從中了解產品外觀上的實際比例關系和色彩搭配及材質感，了解產品內部結構和色彩裝飾效果。
4．基本幾何體的正等軸測圖的畫法：a
軸間角：1200，軸向變形系數：1
切割法要領：1.先畫軸線，2.再畫出整體的軸測圖，3.然后再切割，4.可見輪廓線加粗（P117）
二、常見的技術圖樣
1．一般技術圖樣所采用的投影方法：a
正投影法就是假設投影光線與投影平面垂直，在投影平面上求取物體的投影的方法。為了確定物體的結構形狀，需要采用多面正投影
2．簡單形體的三視圖：c
三視圖：物體的正面投影，即物體由前向后投影所得的圖形，通常反映物體的主要形狀特征，稱為主視圖；物體的水平投影，即物體由上向下投影所得的圖形，稱為俯視圖；物體的側面投影，即物體由左向右投影所得的圖形，稱為左視圖。
三視圖投影規律：主視圖反映物體的長和高，俯視圖反映物體的長和寬，左視圖反映物體的高和寬。長對正，高平齊，寬相等。（三視圖的繪制步驟見P122-123）
3． 一般的機械加工圖：a
尺寸三要素：①尺寸界線 ②尺寸線 ③尺寸數字
以三視圖的形式來表達機械加工方法的一種技術圖樣，是完成產品機械加工的主要依據。它通常由三視圖及其尺寸標注，必要的其他視圖、標題欄和文字說明幾部分組成。標題欄通常包括：設計的名稱、材料、圖的比例、設計者、設計單位、設計日期、審核等。（A4圖紙：210×297）
讀圖：首先要了解它的組成部分，其次要了解各個部分給我們提供了什么樣的信息
第七章 模型或原型的制作
一、模型
1．模型及其功能：a
模型是根據實物、設計圖樣或構思，按比例、生態或其他特征制成的與實物相似的一種物體。
模型在設計的過程中，具有以下兩個功能：
①使設計對象具體化。
②幫助分析設計的可能性（設計復雜的產品，例：大東方號）
2．模型制作在產品設計的不同階段的作用：a
草模：產品造型設計的初期階段，可以采用立體模型將設計構思簡單地表示出來，供設計人員深入探討時使用。
概念模型：用于設計構思初步完成之后，在草模的基礎上，用概括的手法表示產品的造型風格、布局安排，以及產品與人、環境的關系等，從整體上表現產品造型的整體概念。
結構模型：用于研究產品造型與結構的關系，清晰地表達產品的機構尺寸和連接方法，并用于進行結構強度試驗等。
功能模型：主要用于研究產品的各種性能以及人機關系，同時也用于分析檢查設計對象各部分組件尺寸與機體的相互配合關系，并在一定條件下用于試驗。
展示模型：展示模型是在 結構模型和功能模型的基礎上，采用真實材料，按照準確的尺寸，做成的與實際產品幾乎一致的模型（樣品）。
二、工藝
1．工藝的含義和常用工藝的種類：a
工藝是利用工具和設備對原材料、半成品進行技術處理，使之成為產品的方法。
工藝的種類：有加工工藝、裝配工藝、檢測工藝、 鑄造工藝、表面處理工藝等。
工藝的作用：保證產品質量，提高生產效率；影響產品的功能、強度、外觀
2．金工常用的工具和設備：a
金工工藝： 包括劃線、鋸割、銼削、鉆孔、連接和表面處理，等等。
[劃線]：就是在待加工的材料上用相應的工具劃出加工部件的輪廓線或基準點或基準線。
一般步驟為：①劃出基準②劃尺寸線③劃輪廓線④沖眼。工具一般有：劃針、鋼直尺、角尺、劃規和樣沖。各類工具的操作要領詳見P144
[鉆孔]：常用的鉆頭是麻花鉆。鉆孔的操作步驟：①劃線定位 ②裝夾工件③裝夾鉆頭④鉆孔。安全操作警示：二要（操作時要集中注意力；要戴防護眼睛；）二不（不準帶手套操作；不能用手直接扶持小工件、薄工件，以免造成傷害事故。）
[連接]：通過固定連接和半固定連接的方法可以實現金屬件之間的連接。詳見P148
[表面處理]：為防止金屬制品表面生銹腐蝕，提高產品的美觀程度，通常需要對金屬表面進行處理，覺的金屬表面處理方法有：表面刷光、噴涂油漆、鍍層等。
[表面刷光工序]：準備（清除毛刺和鐵屑）→粗處理（用細銼銼平金屬表面）→細處理（用精細級金剛砂紙打磨）
[噴涂油漆]：一般先檢驗所選用的油漆對金屬表面的適用性，然后涂防銹漆，再油漆噴涂。
鍍層：可以在金屬表面涂上一層塑料，也可以采用電鍍的方面
3．金屬材料的鋸割、銼削2種加工方法：c
[鋸割]：操作要領：1.站位和握鋸姿勢要正確，2.推鋸加壓，回拉不加壓，3.鋸程要長，4.推拉要有節奏 （P145）
[銼削]：操作要領：1.銼削時要注意身體和手臂動作的協調，2.在推銼過程中，左手的施壓要由大變小，右手的施壓要由小變大，使銼刀平衡而不上下擺動。
三、制作模型
1．加工工藝的的選擇：c
2．簡單產品的模型或原型的制作：c
模型制作的一般步驟：
①選擇合適的材料 ②準備適當?shù)墓ぞ吆图庸ぴO(shè)備。 ③按設計圖樣劃線 ④對材料進行加工
⑤裝配 ⑥進行表面處理 ⑦對產品進行評價 ⑧對設計方案進行修改，做成展示模型。
在模型或原型制作完成之后，根據審美的需要，一般要對產品的外觀加以一定的潤色，以使產品更美觀，更符合人們的心理需求。
第一單元 結構與設計
一、常見結構的認識
1、結構的概念：a
結構是指事物的各個組成部分之間的 。結構決定著事物存在的性質。
（結構的五種受力形式：拉力、壓力、剪切力、彎曲力、扭轉力）
2、結構的分類：b
根據物體的結構形態，結構分為 、 、 三種基本類型。
實體結構是指結構體本身是實心的結構。其受力特點是： 。
如實心墻、大壩等。
框架結構是指結構體由細長的構件組成的結構。其受力特點是： 。如鐵架塔、建筑用腳手架，廠房的框架等。
殼體結構是指層狀的結構。其受力特點是： 。
如摩托車手的頭盔、飛機的外殼、貝殼等。
（生活中很多物體的結構是由兩種或兩種以上的基本結構類型組合而成，稱為組合結構，如埃菲爾鐵塔等。）
二、穩固結構的探析
1、結構的穩定性：b
結構的穩定性是指結構在 的作用下維持其原有 的能力。
2、影響結構穩定性的主要因素：b
① 、②結構與地面接觸所形成的支撐面積的大小、③ 。
3、影響結構強度的主要因素：c
（結構的強度是指結構具有的抵抗被外力破壞的能力）
① 、② 、③
結構構件的連接通常有兩類： 和 。
鉸連接——被連接的構件在連接外不能相對移動，但可相對轉動。如：門與門框的連接
剛連接——被連接的構件在連接處既不能相對移動，也不能相對轉動。如：榫接、膠接、焊接
4、結構與功能的關系：b
結構決定著事物的性質，也直接影響事物的功能。
三、結構的設計
1、結構設計應考慮的主要因素：a
符合使用者對設計對象的 和 要求， 因素，公眾和使用者的 ，使用者的 ，對設計對象的 控制要求和一定的 等。
2、簡單結構的設計：c
①設計項目——②設計要求——③設計分析——④設計方案——⑤呈現草圖
（如：設計相框、雨傘架、垃圾桶、鞋柜、衣架、筆桶等）
四、結構的欣賞：
1、結構的實用性：b
優秀的結構設計不僅表現在結構的實用功能上，也表現在形式上，特別是功能與形式的統一上。
2、經典結構設計的欣賞與評價：c
—— 與 兩個角度進行。
技術角度：使用功能、穩固耐用、造型設計的創意和表現力、材料合理性、工藝精湛程度等。
文化角度：文化寓意與傳達，美學原則，反映時代、民族、習俗方面特征，個性特征等。
第二單元 流程與設計
一、生活和生產中的流程
1、流程的含義：a
流程是一項活動或一系列連續有規律的事項或行為進行的程序。包含環節與時序。
2、流程對生活工作、生產的意義：b
對生活工作：提高工作和學習的效率，使我們生活變得有序、合理，為我們的安全提供保障。
（例：洗衣、煮飯與燒菜的流程安排、碘鹽和味精佐料的加放流程、青霉素注射流程等）
對生產：運用科學合理的流程可以有效地組織生產、提高生產效率、保證產品質量、
保證安全生產、保護環境等。
（例：自動流水生產線的發明、農業莊稼的種植流程）
流程中工序的作業方式——串行和并行。
上一道工序完成之后才能進入下一道工序——串行。幾項工作同時進行——并行。
3、時序與環節：a
⑴時序：過程的經歷中，各環節按照一定的時間順序先后出現、完成。這種時間順序關系，稱為時序。 （例：買票→ 候車→檢票→上車。）
⑵環節：活動或事件在其發展的過程中，依據某種特征或方式，可將該過程分解為若干個小過程，稱這些小過程為環節。
4、常見的流程表達方式（流程圖）：a
流程圖有文字表達、表格表達、圖示表達、模型表達、動畫演示等。
5、流程圖的識讀和分析：c
識讀流程圖的要點： ⑴找流程的環節，明確每個環節的功能和作用； ⑵弄清流程中時序的體現與特征； ⑶流程是技術的核心概念之一。
不同的流程，產生的效益往往不同，“理解流程就是質量”、“流程就是效益”等。
二、流程的設計
1、流程設計應考慮的基本因素：c
總體上：流程設計應該要研究內在屬性與規律。
具體的：流程設計的基本因素主要有材料、工藝、設備、人員和資金、環境等。
材料：不同的材料有不同的加工處理方法。
工藝：不同產品的工藝要求各異，流程設計也不同。
設備：生產設備的水平往往決定了流程的自動化水平。
人員和資金：不同的技術水平和必要的資金影響生產的過程、質量和周期。
環境：關注生產過程對環境的污染以及環境對生產的反作用。
2、流程設計的基本步驟：a——見右圖
注：流程設計的基本要素是環節和時序；對于有嚴格時間的時序，要標注時間。
3、簡單流程的表達：c
畫流程設計框圖的一般方法：⑴根據對事物的內在屬性和規律的分析，以及有關的考慮，將流程的全過程，按每個階段的功能、作用的不同，分解為若干小過程——環節，并用方框表示環節。⑵按照每個小過程應該經歷的時間順序，將各環節依次排開，并用箭頭線連接起來。
例：小鐵錘的錘頭加工流程圖：下料→劃線→鋸削→銼削→劃螺孔中心線→鉆孔→攻絲→倒角→淬火→電鍍。
小鐵錘的錘柄加工流程圖：下料→磨削圓頭→板牙套絲→電鍍。
三、流程的優化
1、流程的優化及目的：b
在設計和實施流程的過程中，經常需要進行不斷的修改和完善，這種對流程修改的過程，叫做流程的優化。
目的：提高工作效率、降低成本、降低勞動強度、節約能耗、減少環境污染、保證安全生產等。
2、流程優化的內容：b
○1工期優化：例——書本P55（制作臺燈的工期優化）
○2工藝優化：例——書本P55（法蘭加工工藝優化）
○3成本優化：例——書本P56（配送路線安排的成本優化）
○4技術優化：例——書本P57（銀行自動取款機的發明）
○5質量優化：例——書本P58（洗衣流程的優化）
注：工期優化目的是為了縮短加工時間。主要手段是在不改變工藝的條件下，將某些環節的串行改為并行。
3、流程優化的條件：b
⑴內部條件：對流程內在機理的深入了解。
（例：對洗滌原理的了解，就會在流程中安排兩次漂洗）
⑵外部條件：流程優化要建立在“設備”、“材料”、“工藝”水平提高的基礎上。
（例：只有在具備鍛壓設備時，才可能將法蘭盤的加工改為少量切削加工）
⑶人員技術水平的提高。
4、流程優化過程所應考慮的主要問題：c
對一個流程的優化，可以是整體的全面優化，也可以是對某一個指標進行優化。經常會有這樣的情況發生：某一個指標得到了優化，而使另外的指標下降了。比如，技術優化，可能使成本提高。成本優化了，也可能使質量下降。因此，在進行流程優化時，要綜合平衡，以取得整體優化的成效。
第三單元 系統與設計
一、系統的結構
1、系統的含義：b
概念：系統是由相互聯系、相互作用、相互以來和相互制約的若干要素或部分組成的具有特定功能的有機整體。
構成系統必須具備的三個條件：
（1）至少要有兩個或兩個以上的要素（部分）；
（2）要素（部分）之間互相聯系、互相作用，按照一定方式形成一個整體；
（3）整體具有的功能是各個要素（部分）的功能中所沒有的。
例：自行車的結構
2、系統的分類：a
（1）自然系統和人造系統。 例：生態系統屬于自然系統；飛船、房舍等屬于人造系統。
（2）實體系統和抽象系統。 例：計算機硬件屬于實體系統；軟件屬于抽象系統。
3、系統的基本特性：b
(1)整體性（全局、集合）：——側重于“部分影響整體”。是系統的最基本的特性，也是觀察和分析系統最基本的思想和方法。
○1系統是一個整體，它不是各個要素（部分）的簡單相加，系統的整體功能是各要素（部分）在孤立狀態下所沒有的。
○2系統的整體功能大于組成系統的各部分的功能之和。
例：巴爾扎克的塑像、“木桶理論”、一招不慎全盤皆輸、棄卒保車、“阿波羅”登月飛船上的零件
(2)相關性（匹配、關聯）：——側重于“部分與部分之間的關聯”
構成系統的各元素之間是相互聯系、相互作用、相互依賴、相互影響的關系，是彼此相關的。
例：古代建筑的“梁柱結構”、合金鋼材料各種性能的相互影響、家庭裝修工程
(3)目的性（功能）：
任何系統都具有某種目的，都要實現一定的功能，這是區別不同系統的主要標志。
(4)動態性（更新）：
物質都是不斷變化，因此系統是一個動態的系統，處在運動變化和發展之中。
(5)環境適應性（自適應）：
系統都存在于一定的環境之中，并不斷的與外界環境進行物質的能量的和信息的交換，系統必須適應外部環境的變化。
例：“春捂秋凍”、電冰箱不能緊貼墻放置
二、系統的分析
1、系統分析及其一般步驟：c
（1）什么是系統分析？
系統分析一般是從系統的整體功能出發，全面地思考與解決問題。
○1系統分析的目標：發揮系統的功能，實現系統的目標。
○2系統分析采用的方法：運用科學的方法對系統加以周詳?shù)目疾臁⒎治觥⒈容^、試驗。
○3系統分析產生的結果：擬訂一套有效的處理步驟和程序，或?qū)υ到y(tǒng)提出改進方案。
例：王選漢字激光照排系統
（2）系統分析的一般步驟？
2、系統分析的主要原則：a
（1）整體性原則
系統分析首先要著眼于子系統整體，要先分析整體，再分析部分；先看全局，后看局部；先看全過程，再看某一階段；先看長遠，再看當前。
例：田忌賽馬、丁謂修復皇宮、街道各部門施工
（2）科學性原則
系統分析一方面要有嚴格的工作步驟，另一方面應盡可能地運用科學方法和數學工具進行定量分析，使決策的過程和結果更具用說服力。
例：種稻“三三進九不如二五一十”
（3）綜合性原則
系統分析時還要注重綜合性原則，要綜合分析，統籌兼顧，不可顧此失彼，因小失大。
例：孝襄高速公路、都江堰水利工程、埃及阿斯旺水壩
3、系統的優化：c
——在給定的條件（或約束條件）下，根據系統的優化目標，采取一定的手段和方法，使系統的目標值達到最大化（或最小化）。
約束條件：對系統起限制作用的，并且是不可人為調節的。
影響因素：是指對系統的目標產生顯著影響，并且可以人為調節的因素。
例：農作物種植系統的優化——農業間作套種、利潤問題
三、系統的設計
——系統設計是在系統分析的基礎上，設計出滿足預定目標的系統的過程。它包含對某個系統進行技術設計，同時需要運用系統的思想和方法對其設計過程進行分析、設計。
（一）系統設計應考慮的主要問題：c
1、系統設計的目的與要求
要從整體出發，以系統整體功能的最優為目的。
2、系統各部分之間的相互聯系與相互作用
運用系統的思想綜合考慮各部分之間的關聯、沖突問題，注重各部分的橫向、縱向聯系。
3、系統設計方案的優化
先從整體考慮優化，統籌兼顧，再在此基礎上完善各部分的設計。
（二）簡單系統的設計：c
舉例：手電筒照明供電部分的設計。
第四單元 控制與設計
一、控制的手段與應用
1、控制的含義：b
人們按照自己的意愿或目的，通過一定的手段，使事物向期望的目標發展，這就是控制。
2、控制的手段：a
3、控制的應用：b
（1）生活：控制應用到生活中，提高了人們的生活質量，人類能夠在一定程度上按照自己的意愿改變周圍的環境，使之滿足人們的需要。
（2）生產：生產中往往需要對溫度、濕度、壓力、速度及加工動作等進行控制，控制在生產中得到了極為廣泛的應用。
（3）軍事國防：控制在軍事、國防等領域也有著廣泛的應用。
二、控制系統的工作過程與方式
1、簡單開環控制系統的基本組成和工作過程：c
概念：控制系統的輸出量不對系統的控制產生任何影響的控制系統。
例：紅綠燈定時控制系統、防盜報警控制系統、火災自動報警系統、公園的音樂噴泉自動控制系統、
紅外線自動門控制系統、普通電風扇風速控制系統、可調光臺燈控制系統等。
特征：系統的輸出量僅受輸入量控制，輸入量到輸出量之間的信號是單向傳遞。
方框圖：
輸入量：控制系統的給定量。
控制器：對輸入信號進行處理并發出控制命令的裝置或元件。
執行器：直接對被控對象進行控制的裝置或元件
控制量：執行器的輸出信號。
被控對象：控制系統中所要控制的裝置或生產過程
輸出量：控制系統所要控制的量。
2、閉環控制系統的基本組成：b
概念：系統的輸出量返回到輸入端并對控制過程產生影響的控制系統。
例：供水水箱的水位自動控制系統、加熱爐的溫度自動控制系統、花房溫度控制系統、投籃、
家用電飯鍋保溫控制系統、家用電冰箱溫度控制系統等。
基本組成：與開環控制系統相比，閉環控制系統多了檢測裝置、比較器。
3、閉環控制系統的方框圖： c
4、控制器和執行器的作用：c
控制器：對輸入信號（偏差值）進行運算處理，并發出控制命令。
執行器：根據指令對被控對象直接控制。
三、閉環控制系統的干擾與反饋
1、干擾因素：c
在控制系統中，除輸入量（給定值）以外，引起被控量變化的各種因素稱為干擾因素。
有的干擾因素是環境造成的，如影響自行車行駛速度的變化的自然風等；
有的干擾因素是人為原因所致，如影響飛機導航信號的手機信號等。
2、反饋的含義：b
控制系統中，將輸出量通過適當?shù)臋z測裝置，返回到輸入并與輸入量進行比較的過程，就是反饋。
例：投籃、自動電水壺
3、反饋環節的作用：a
通過將輸出量通過適當?shù)臋z測裝置，返回到輸入并與輸入量進行比較，從而減少輸出量的偏差，穩定輸出量。
4、閉環控制系統的工作過程：a
（1）閉環控制系統的核心是通過反饋來減少被控制量（輸出量）的偏差。
（2）工作過程：
○1由于干擾因素的存在，系統的被控量偏離給定值時；○2閉環控制系統中的反饋環節能及時檢測出被控量的值，并迅速反饋到輸入端，與給定值進行比較；○3控制器根據比較得到的偏差信號進行調節，從而是系統的被控量接近給定值，達到精確控制的目的。
例：供水水箱的水位自動控制系統、加熱爐的溫度自動控制系統
5、功能模擬方法：a 以功能和行為的相似性為基礎，用“模型”模擬“原型”的功能和行為的方法，就是功能模擬方法。
黑箱方法：a 把將要研究的系統作為黑箱，通過對系統輸入與輸出關系的研究，進而推斷出系統內部結構及其功能的方法，就是黑箱方法。
例：通過輸入圖像、電或聲音信號，觀測、分析腦電波的輸出反應，研究人腦對視覺或聽覺信息的傳遞、變換和處理功能，得知人腦內部結構的細節，就是黑箱方法的運用。
6、開環控制系統與閉環控制系統的比較：
開環控制系統一般結構簡單，適用于控制精度要求不高而系統本身的元件又比較穩定的場合。
閉環控制系統設計比較麻煩，結構相對復雜，構成控制系統的成本較高。閉環控制系統是自動控制中廣泛采用的一種方式，用于要求高精度和高可靠性的場合。
四、控制系統的設計與實施 P118 c
1、控制系統設計的一般思路：
系統要達到的目標？控制的對象？被控對象的特性？被控量和控制量？外界的主要干擾因素？怎樣的方案既達到目的、又經濟、易于實現？設備和元件？
2、開環控制系統的設計(書本P119案例分析：電吹風控制系統的設計)
開環控制系統的設計相對比較簡單，在明確設計要求，明確被控對象、被控量和控制量后，即可考慮具體控制系統的方案。
3、閉環控制系統的設計(書本P120案例分析：抽水馬桶水箱的自動控制系統的設計)
基本要求：第一、一個閉環控制系統要正常工作，首先必須是穩定的。
第二、控制系統的控制精度必須符合要求，即系統的輸出量與給定值之差應控制
在允許的范圍之內。
第三、閉環控制系統應有較好的抗干擾性能。
在進行閉環控制系統的設計時，幾項控制要求之間往往會產生矛盾，需要結合具體問題全面解決或有所側重地解決。
Check to be sure you adequate disk space if a driver is identified in the stop message disable the driver or check with the manufacturer for driver updates try changing video adapters check with your hardware vendor for any BIOS update disable BIOS memory options such as caching or shadoring if you need to use safe mode to remove or disable componeats restart your computer press F8 to select advanced starup options and then select safe mode
檢查是確保你足夠的磁盤空間，如果司機在停止消息確定禁用該驅動程序，驅動程序更新或檢查與制造商嘗試改變視頻適配器檢查您的硬件供應商的任何BIOS更新，禁用BIOS內存選項，作為緩存或shadoring等如果你需要使用安全模式刪除或禁用componeats重新啟動電腦按F8選擇先進starup選項，然后選擇“安全模式”
制定設計方案
制作模型或原型
產品的使用和維護
發現與明確問題
測試、評估及優化
設計分析
方案構思
方案篩選
收集信息
方案呈現
候車
檢票
買票
上車
控制器
執行器
輸入量
被控對象
輸出量
控制量
控制器
執行器
被控對象
被控量
控制量
檢測裝置
給定量
比較器
PAGE
18

展開更多......

收起↑
