第二節
設計的基本原則
日照一中 通用技術組

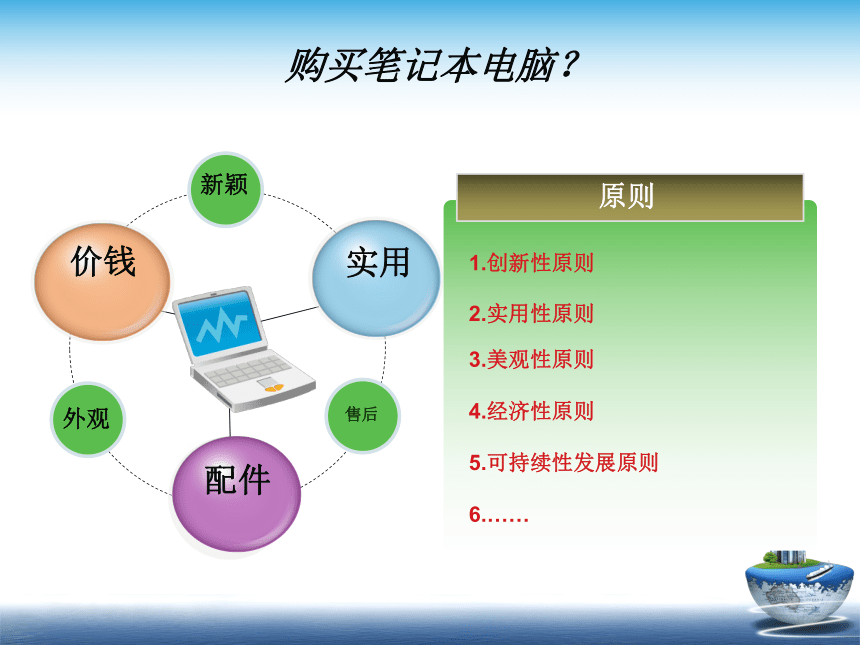

新穎
外觀
售后
Title in here
價錢
Title in here
配件
Title in here
實用
1.創新性原則
2.實用性原則
3.美觀性原則
4.經濟性原則
5.可持續性發展原則
6.……
原則
購買筆記本電腦？

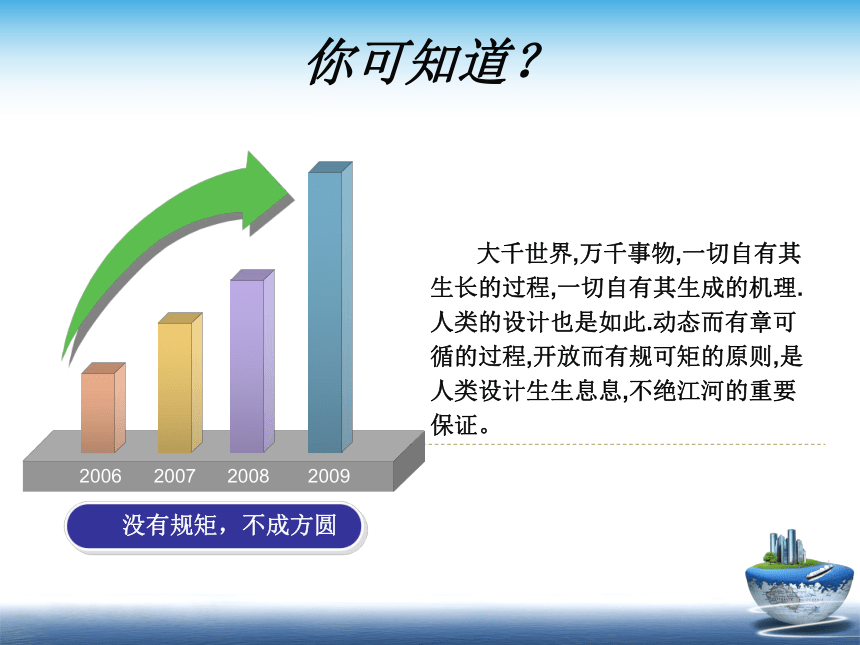

你可知道？
大千世界,萬千事物,一切自有其生長的過程,一切自有其生成的機理.人類的設計也是如此.動態而有章可循的過程,開放而有規可矩的原則,是人類設計生生息息,不絕江河的重要保證。
沒有規矩，不成方圓
2006
2007
2008
2009

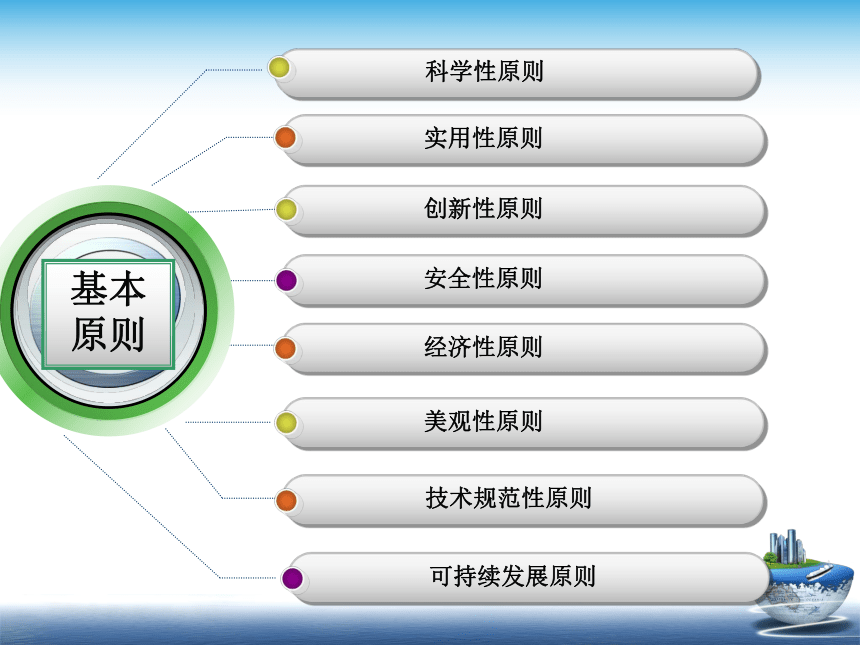

實用性原則
創新性原則
安全性原則
經濟性原則
美觀性原則
科學性原則
技術規范性原則
基本
原則
可持續發展原則

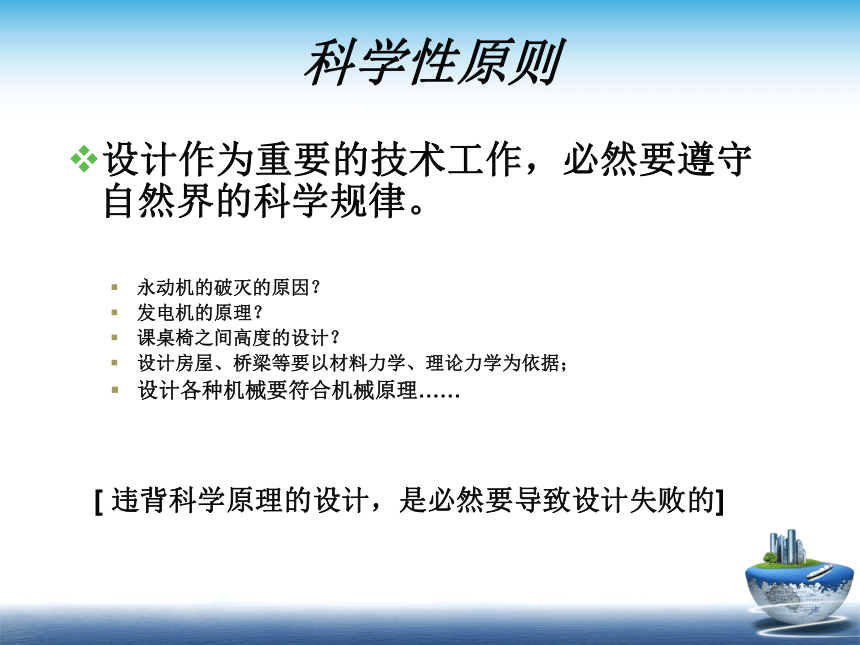

科學性原則
設計作為重要的技術工作，必然要遵守自然界的科學規律。
永動機的破滅的原因？
發電機的原理？
課桌椅之間高度的設計？
設計房屋、橋梁等要以材料力學、理論力學為依據；
設計各種機械要符合機械原理……
[ 違背科學原理的設計，是必然要導致設計失敗的]

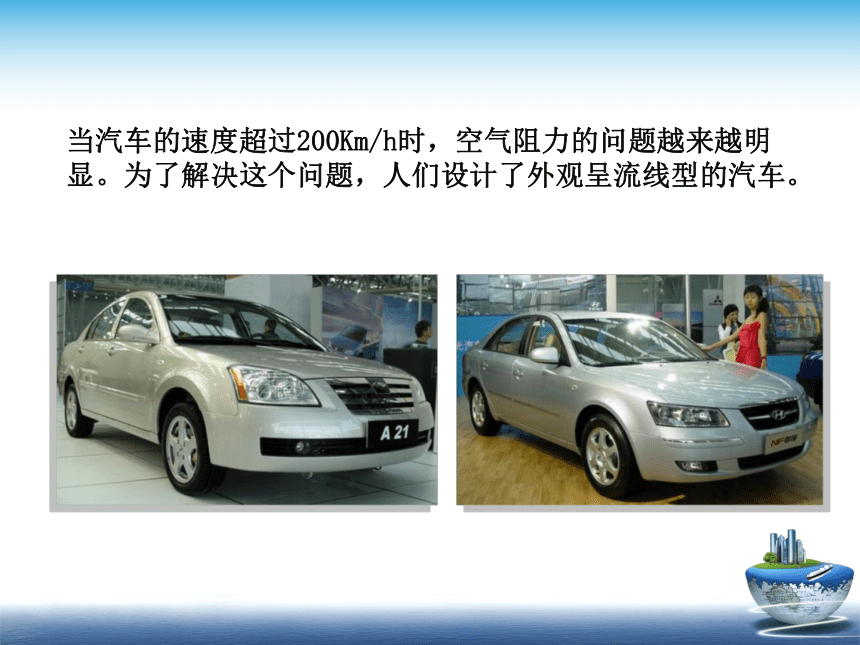

當汽車的速度超過200Km/h時，空氣阻力的問題越來越明顯。為了解決這個問題，人們設計了外觀呈流線型的汽車。

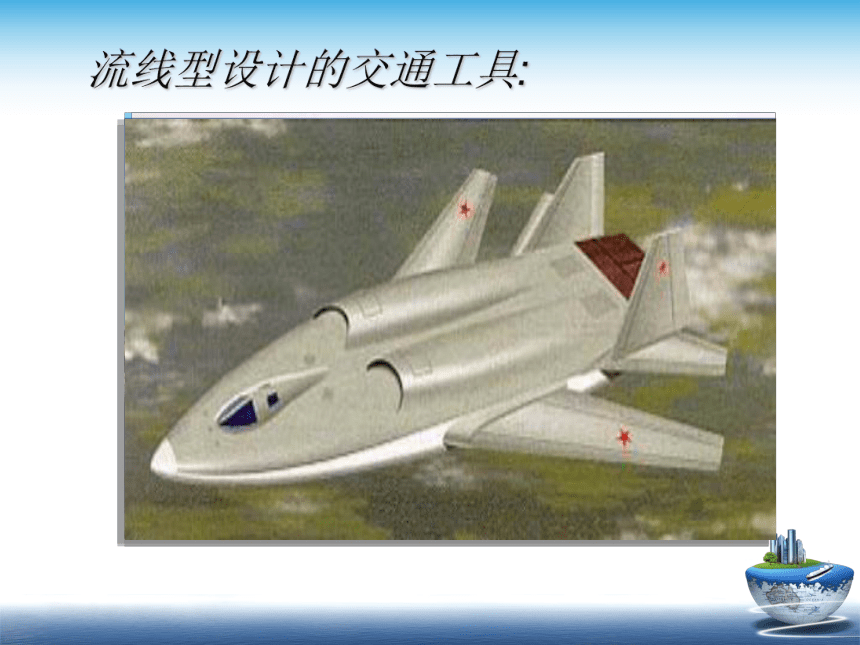

流線型設計的交通工具:

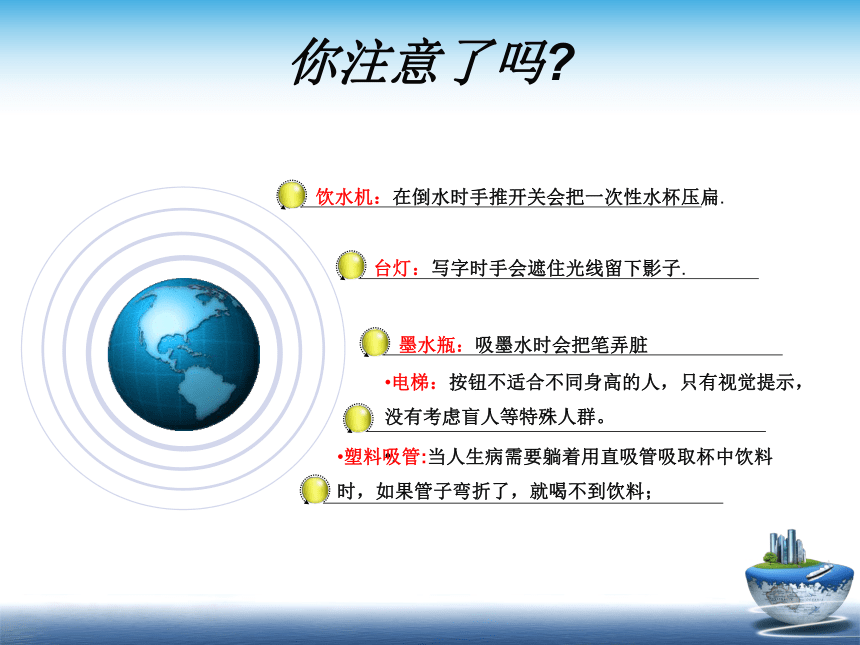

你注意了嗎
飲水機：在倒水時手推開關會把一次性水杯壓扁.
臺燈：寫字時手會遮住光線留下影子.
墨水瓶：吸墨水時會把筆弄臟
電梯：按鈕不適合不同身高的人，只有視覺提示，沒有考慮盲人等特殊人群。
.
塑料吸管:當人生病需要躺著用直吸管吸取杯中飲料時，如果管子彎折了，就喝不到飲料；
創新與發明
水和肉哪個更容易導電？知道這個知識你能設計發明什么新技術出來嗎？
18歲的南京第42中高三學生周浩經過一年多的努力，成功設計發明了一種測定儀器，只要往肉里一插，馬上就讓“注水肉”現形。他的根據是肉和水都是導電體，但導電率不同，如果肉里加注一定量的水，肉的導電率就會相應改變。他邊實驗邊改進，最終制作出了這臺測試儀。該發明在日前舉行的第五屆中國發明展覽會上榮獲銀獎。
設計的種類
原創性設計
改進性設計
組合性設計
設計的種類
組合性
設計
外形的組合設計
功能的組合設計
模塊組合設計
+
=
+
=

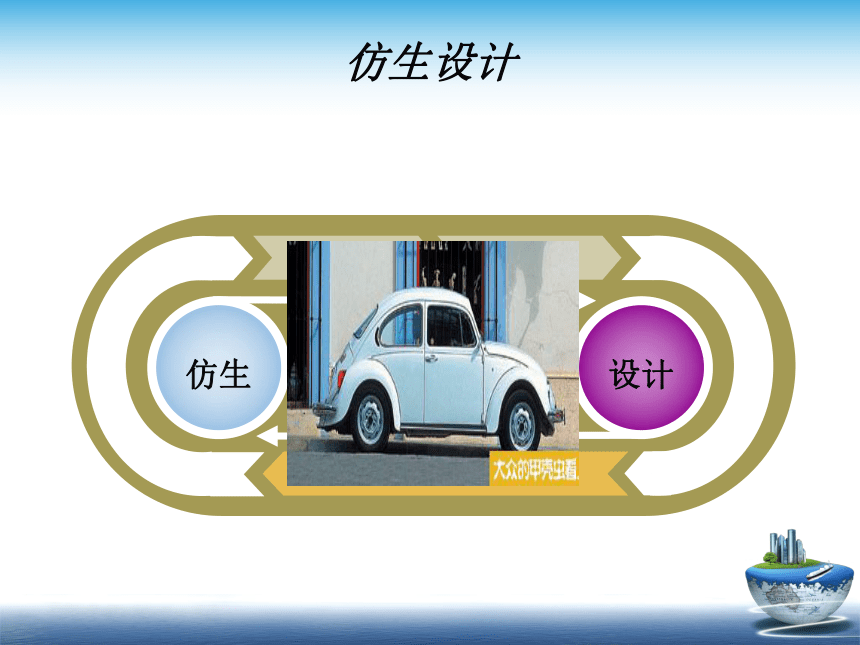

仿生設計
仿生
設計
仿生設計
蜂巢與散熱器
有效散熱
節省材料
堅固
仿生設計
昆蟲單復眼與生物顯微鏡
高級研究用正置生物顯微鏡：
內置“復眼”照明，使數碼成像
更為理想。
仿生設計
蜻蜓的飛行原理與直升飛機
海螺與海螺攝像頭
仿生模仿
Usb臺燈
Usb臺燈+風扇
Usb臺燈風扇
功能原理模仿
外形模仿
世界因你而精彩
創新是設計的核心
生活處處皆創意
創新的概念
創新就是通過引入新概念、新思想、新方法、新技術等．或對已有產品的革新來創造具有相當社會價值的事物或形式。
一個產品如果沒有任何新意，就很容易被不斷發展的社會所淘汰
設計過程中，一般可從原理，結構，技術，材料，工藝等方面考慮改進和突破，以實現創新的目標．
創新性原則
下面的削鉛筆工具在什么方面有創新？
洗衣機的變遷
生活處處皆創意
你知道嗎
美國的發明者迪納·凱曼開始銷售自己發明的殘疾人輪椅，它不僅能爬樓梯，而且能利用后輪“站起來”，可使坐在上面的殘疾人升高到幾乎一人高.
雖有乎千金之玉卮，至貴而無當，漏不可盛水……
[韓非子]
實用性原則----根本原則
哪個更實用
格雷夫斯水壺
"美國藝術院在1980年8月把布魯諾紀念獎發給三十多位對藝術有貢獻的人士。其中大多數是文學、美術和音樂方面的藝術家，只有一個人是設計師" 。這個設計師就是邁克爾·格雷夫斯。
格雷夫斯為意大利阿勒西公司設計了一系列具有后現代特色的金屬餐具，如1985年設計的水壺實用美觀，獲得了最大的成功，被認為是一件經典的后現代主義作品。 這把水壺具有一個最突出的特征--在壺嘴處有一個初出茅廬的小鳥形象，當壺里的水燒開時，小鳥會發出口哨聲，非常形象。格雷夫斯設計的水壺上，有一條藍色的拱形墊料，能夠保護手不被金屬把的熱量燙傷；它的底部很寬，這樣能夠使水迅速燒開，上面的壺口也很寬，便于清洗。 盡管起初制造商認為格雷夫斯7．5萬美元的酬金過于昂貴，但當銷量達到150萬個時，證明了引進生產這種水壺是一個明智的決定。意大利阿勒西公司產品中唯一能夠和格雷夫斯水壺的銷量相提并論的，只有斯達克設計的檸檬榨汁機，然而檸檬榨汁機的售價卻要便宜得多。
2
從實用性出發分析其功能，完成下邊的連線題。
1
3
4
水燒開時，提醒注意
形 象、美觀
開啟出水口
穩定性好
受熱面積大，熱效率高
保護手不被金屬把燙傷
手感舒適
便于傾倒
便于清洗
格雷夫斯水壺
思考與討論
從產品的實用性出發進行設計時，需要考慮哪些因素？
應考慮產品功能的物理、生理、心理、社會等因素。
買洗衣機，要根據人群類別，來選擇適合自己的。
市面上的多功能洗衣機讓人眼花繚亂，有些洗功能多達２０多項。不少消費者反映，有些復雜功能他們根本不會用。請思考——洗衣機是功能越多越好，還是功能簡單洗干凈衣服就好？
只選對的,不買貴的.
哪種設計好呢？
A
C
B
可從存儲空間、成本等角度考慮
經濟性原則
在功能不變的前提下降低成本
所謂經濟原則就是以最低的費用取得最佳的效果。
——物美價廉
在價格不變的前提下增加功能
在增加功能的同時降低成本
注意采用新工藝、新材料，盡可能采用生產流水線、生產自動化、自動化管理。
價值優化原理：功能成本比=功能/成本
降低材料消耗和節約能源
成本誰高誰低？
-塑料桶在加工的過程中，可通過注塑機上注塑成型
-木桶是經過蒸煮、烘干、選料、成型、打磨、箍桶、精打磨、油漆、檢驗。九道大工序生產而成。
塑料桶
木桶
成本誰高誰低？
從設計的經濟原則出發，對木桶與塑料桶進行比較，并在下列空格中填寫上關鍵詞。
項目
對象 制造成本 材料成本 維護成本 使用壽命 運輸成本 儲存成本 回收成本 其 他 總體評價
木 桶 …
塑料桶 …
高 低
高 低
高 低
高 低
高 低
長 短
高 低
經濟
不經濟
如果只追求形式美而不了解生產工藝會無法生產或成本很高；
如果只為追求價廉而粗制濫造，就從根本上違反了設計的目的，可能會造成產品滯銷或虧本銷售，造成更大的浪費。
愛美之心
人皆有之
.
好的產品也能讓人們從產品的外觀和造型上得到美的體驗，享受精神上的愉悅。
為什么
有一款TCL手機鑲嵌有寶石，它對通話功能沒有任何作用，但是它卻非常暢銷，為什么？
美觀性原則
產品造型
大小比例
裝飾圖案
色彩搭配
使用材料
產品的外觀
產品的外觀是通過對優美的造型、恰當比例、合適的材料、適宜色彩搭配、獨具匠心的裝飾圖案等設計組合來展現迷人魅力。
產品的外觀
你是否愿意花更多一點的錢購買呢
美觀 實用
產品美觀的內涵
這件名為“T3”的咖啡桌由Luca Casini設計，SPHAUS制造，參加了2004年9月在意大利維羅納舉辦的家具展覽。桌面為彩色的玻璃，支架部分由一整根鋼管制成，外觀簡單，深具現代感。
“PLANT”和“MADISON”是為Olivari2004展覽設計的最新門把手。“PLANT”體現了其簡單實用的設計風格，純潔完美，可稱為設計杰作
“MADISON”是Luca Casini 為Olivari 設計的另一款門把手，完美地平衡了動態與靜態的結合。探索了門把設計新的視覺風格，帶來了全新的觸感體驗。一件充滿新穎獨創風格的高價值作品。
2004年為WMF設計的一套餐具，名為“SONIC”。獲得了“DESIGNPLUS”獎并在法蘭克福的實用藝術博物館進行了展覽。
金獎：未來銀行設計 設計者：ZIBA 為了提供全新的用戶體驗，ZIBA對消費者的銀行消費心理進行了全面研究，設計出一套理想的銀行辦公環境。該環境看起來更像一個公共中心，而不是一家金融機構。
2008年度國際工業設計獎
（International Design Excellence Awards,即IAEAs）
設計的全球化趨勢在2008年度國際工業設計獎中清晰地呈現出來。歐洲在崛起，眾多的歐洲公司、建筑咨詢機構和學校贏取了相當數量的獎項。亞洲的發展業很迅速，日本已卷土重來，中國和韓國也不甘落后。拉丁美洲則第一次展示了不俗的實力。但美國仍排名第一，獲得了114個獎項，韓國名列第二，獲19個獎項，巴西以12個獎項榮獲季軍。這項比賽由美國工業設計師協會（Industrial Designers Society of America）獨家承辦，《商業周刊》提供贊助，共設立17個類別，包括電腦設備、娛樂、設計戰略和學生設計等。
青蛙設計公司獲得的的金獎設計“青蛙燈泡”。這款發光二極管燈泡比普通熒光
燈節電5%，使用壽命則至少延長了10倍，而且外觀看上去更漂亮。
2008年度國際工業設計獎
由英國 Native Design和Bowers&Wilkins共同設計的Zeppelin ipod揚聲器，仿佛一件雕塑作品，它打破了
家用揚聲器的慣用模式。其光滑的金屬支架和ipod完美融合在了一起。
2008年度國際工業設計獎
由丹麥Tools Design設計的金獎作品“Eva Solo垃圾桶”。巧妙的幾何學應用使這款垃圾桶可以隨心所欲地在任何方向打開，而不需要固定的鉸鏈。在內部，垃圾袋可以套在一個簡單的金屬環上。外觀精致閃亮。
2008年度國際工業設計獎
由韓國Yoon Sang Kim公司設計的榮獲銀獎的作品“Holeder耳機”。在戴著耳機的耳朵內部，細菌的繁殖速度會比平時快700倍。由首爾國家技術大學的一位學生設計的這款概念產品可以放置在邊緣而不必插到耳朵里。
2008年度國際工業設計獎
由拉爾森等設計的金獎作品“運動平衡輪椅”，其使用者可以靠改變身體重心來移動方向，因而可以釋放出雙手來運球、傳球和投球。
2008年度國際工業設計獎
由SylvanSport設計的金獎作品SylvanSport Go移動探險拖車”，能承載800磅的重量。野營時托運自行車
和皮劃艇都不成問題，將它展開后還可以睡兩個人。把它裝上微型小汽車就可以輕松帶走。
2008年度國際工業設計獎
由fuseproject設計的“每個兒童一臺xo筆記本電腦”,為第三世界國家貧困的鄉村兒童而設計，它不受天氣
的影響，節能高效，亞洲、非洲和拉丁美洲的孩子們可用它連接上網。
2008年度國際工業設計獎
由香港理工大學設計的金獎作品“中國尺碼”。中國人和南亞人的頭型與西方人不同。原本用來出口的自行車頭盔等產品對中國人來說可能戴著不舒服、不安全。這個存在著中國人頭型和面孔資料的數據庫使公司能夠專門為中國人設計合適的產品。
2008年度國際工業設計獎
為什么
1
2
3
技術規范：有關開發產生技術的知識、領域、方法和規定的總和
技術規范的有強制性的，也有推薦性的；
技術規范是有發展的
Hello!
你好!
Creativity
具有全球漫游功能的移動電話可以在全世界上百個國家自由地漫游通話，為什么？因為這么多的國家都使用相同的移動電話技術規范來建設它們的電話信號收發設備，所以手機就可以在世界各地暢通無阻地使用。
兩條鐵軌之間的距離為什么是4.85英尺？
美國
英國
電車
馬車
羅馬戰車
兩匹戰馬的臀寬
隧道寬度
火箭推進器的徑向尺寸
今天世界上最先進的運輸系統的設計是兩千年前便由兩匹馬的屁股寬度所決定的。
日常生活用的螺栓、插頭插座
請問以下各種標志的名稱及含義。
TCO-99認證標志　
中國質量認證中心
CCC認證標志
長城標志又稱CCEE安全認證標志，為電工產品專用認證標志
iso9002質量認證標志
加拿大csa認證標志
TCO-95認證標志　
任何電氣、醫療或機械產品，只要有S標志，就說明它已經經過測試且符合歐盟的產品安全標準。
S 標志
GS標志
任何電氣、機械或機電產品只要帶有GS標志就表明它是經過測試符合德國的產品安全標準。
歐洲共同體ce認證標
主要有玩具、低壓電器、醫療設備、電訊終端（電話類）、自動衡器、電磁兼容、機械等。
UL 分級標志
是美國保險商協會安檢實驗所（ Underwriter Laboratories Inc. ）目前 UL 共有近 800 多套標準。
不方便交流，而且會出現各種質量和安全方面的事故。
如果沒有技術規范將會怎樣？
2005
2006
2007
2008
可持續發展原則
4R理念
—綠色設計
Recovery
Recycle
Reuse
Reduce
1.回收
2.再循環
3.再利用
4.減量
產品的設計要考慮到人類長遠的發展，資源與能源的合理利用，生態的平衡等可持續發展的因素。 技術產品是與生態、環境、資源等等緊密相連的。
*可持續發展概念和生態產品設計
案例分析
汽車尾汽
排放標準
電噴裝置
液化汽
汽車供油由化油器改為電噴裝置；
城市公交汽車改燃液化汽
【案例分析】
氫燃料汽車　經由燃料電池裝置，可以將氫氣轉為水蒸氣，從而產生動力。測試表明，氫動力汽車的排放污染為0。
玉米手機
NEC設計了一款環保型手機－N701i ECO。這款手機的機身百分之七十五都由植物性材質組成，其中包括了玉米和馬鈴薯。所以被棄置, 它也能和大地溶為一體，最終被分解成為水和二氧化碳。
垃圾問題
資源濫用
污染問題
環境保護
設 計 思 考
綠色設計
綠色設計
1999年1月4日，投入使用兩年零222天的綦江虹橋轟然垮塌，42人遇難。
經調查，該吊索的固定及鋼管焊接結構設計存在錯誤。
安全性原則
加拿大魁北克大橋建于二十世紀初期，它是當時世界上此類大橋中最大的一座。可悲的是，橋在建造過程中，發生了坍塌（不是一次，而是兩次），75名工人死亡。坍塌的原因是由于工程師們沒有仔細核查他們的設計。
今天，所有畢業于加拿大各大學的工程師們都帶有一個鐵指環，這些鐵指環曾經是由取之于那座坍塌的魁北克大橋的金屬制成的（現在的指環由不銹鋼制造）。它們時刻提醒工程師們，要具有高度的責任感去設計安全、牢固和有用的結構。
魁北克大橋
道德性原則
假酒、假煙
黑心湯圓
毒瓜子
奶粉事件
產品設計必須考慮它與人、社會、環境的關系，必須遵循道德原則。要有尊重他人知識產權、技術成果的道德觀念。設計者必須具有寬廣的眼界和高度的社會責任感。
盜取銀行卡密碼器：假鍵盤套取客戶密碼
不道德的產品設計將被一票否決！
道德性原則
全面兼顧 有所側重
相互制約
相互促進
變化發展
創新 實用 安全 經濟 美觀
道德 技術規范 可持續發展
努力達到
要堅持
