第三章 體驗設計實踐
核心提示

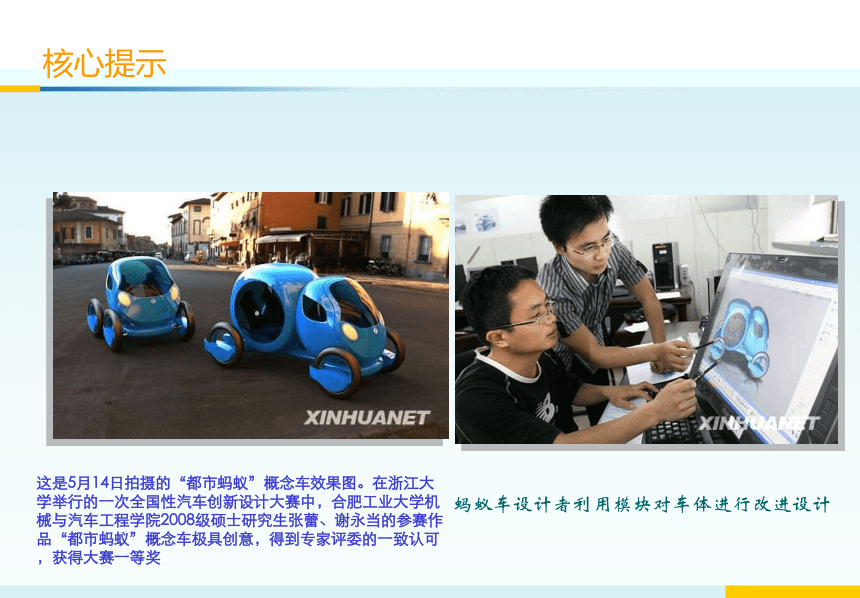

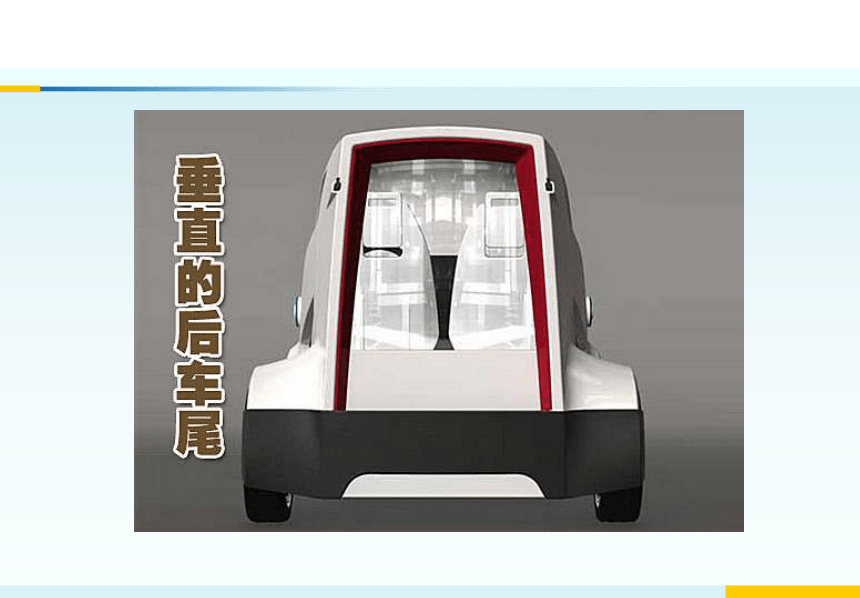

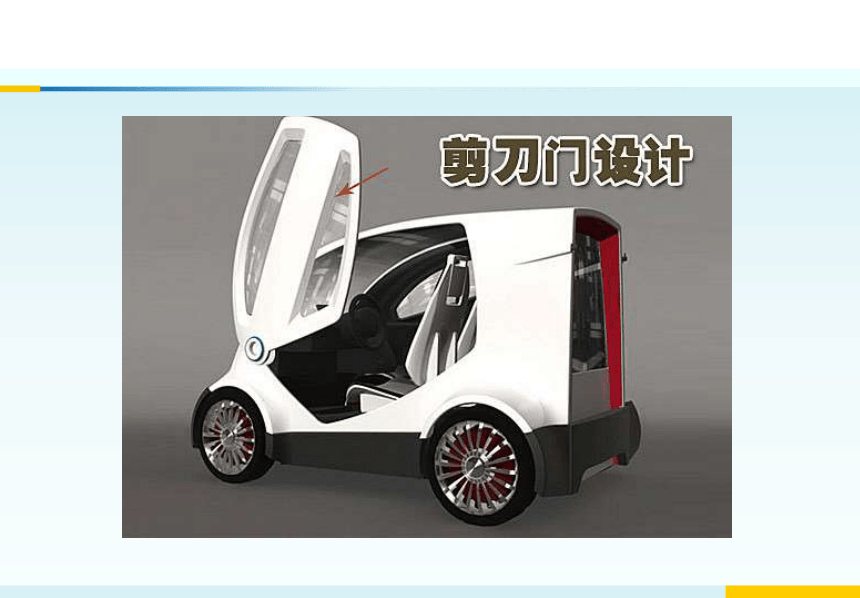

這是5月14日拍攝的“都市螞蟻”概念車效果圖。在浙江大學舉行的一次全國性汽車創新設計大賽中，合肥工業大學機械與汽車工程學院2008級碩士研究生張蕾、謝永當的參賽作品“都市螞蟻”概念車極具創意，得到專家評委的一致認可，獲得大賽一等獎
螞蟻車設計者利用模塊對車體進行改進設計

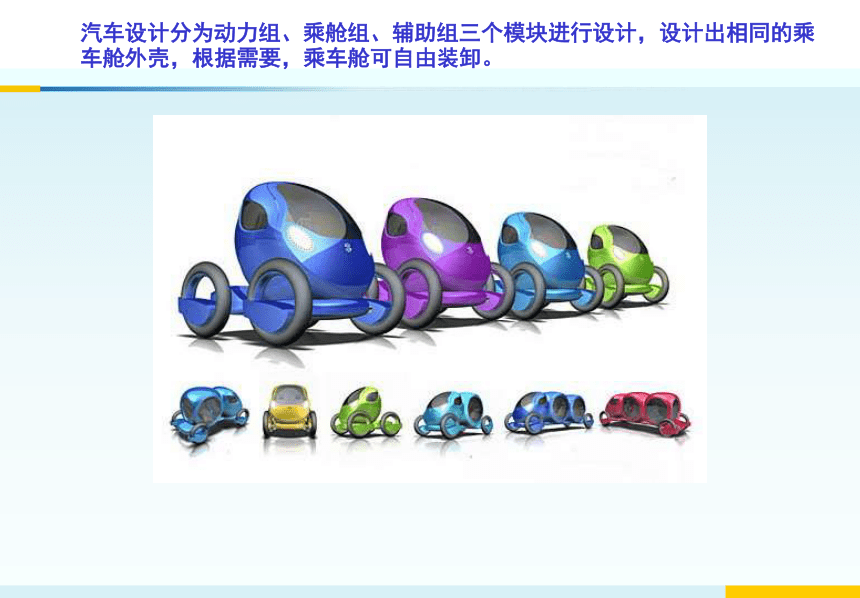

汽車設計分為動力組、乘艙組、輔助組三個模塊進行設計，設計出相同的乘車艙外殼，根據需要，乘車艙可自由裝卸。
一、技術語言的種類和應用

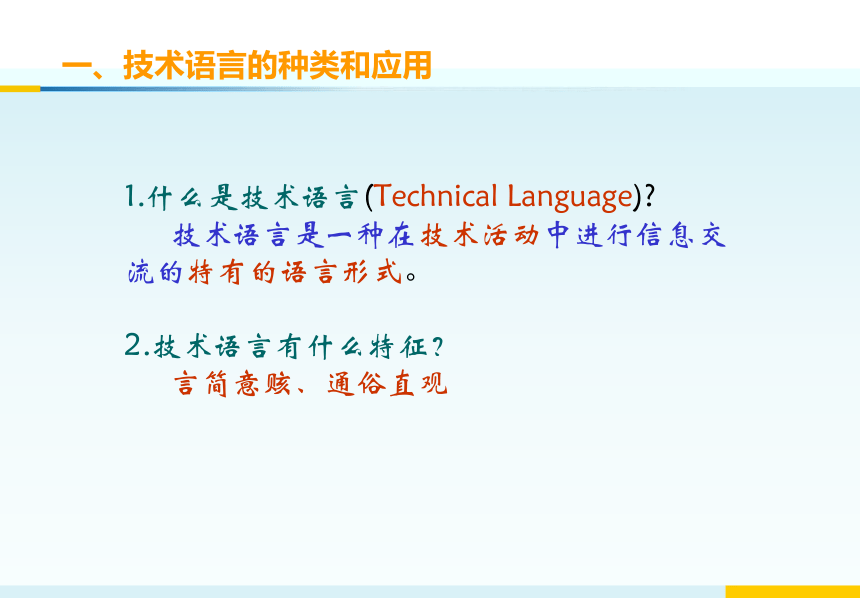

1.什么是技術語言(Technical Language)
技術語言是一種在技術活動中進行信息交流的特有的語言形式。
2.技術語言有什么特征？
言簡意賅、通俗直觀

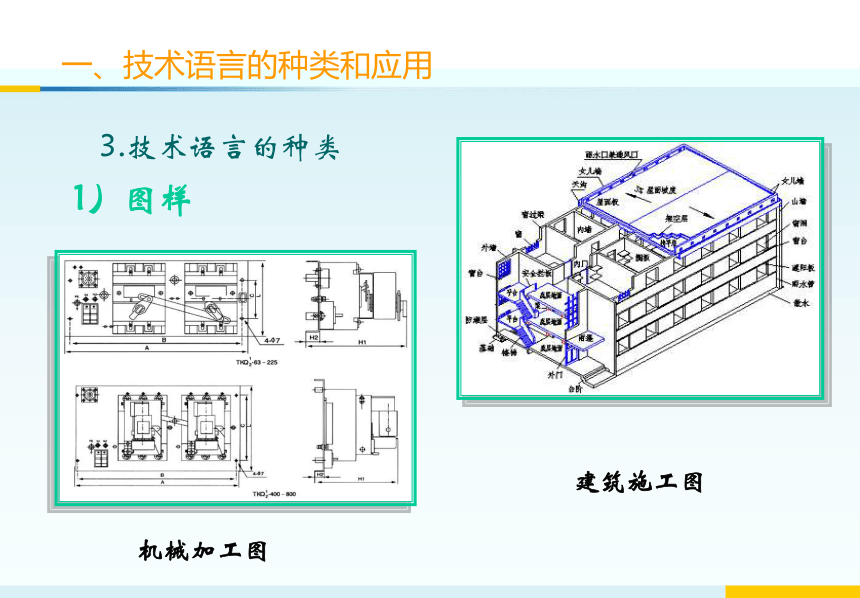

機械加工圖
1）圖樣
建筑施工圖
一、技術語言的種類和應用
3.技術語言的種類

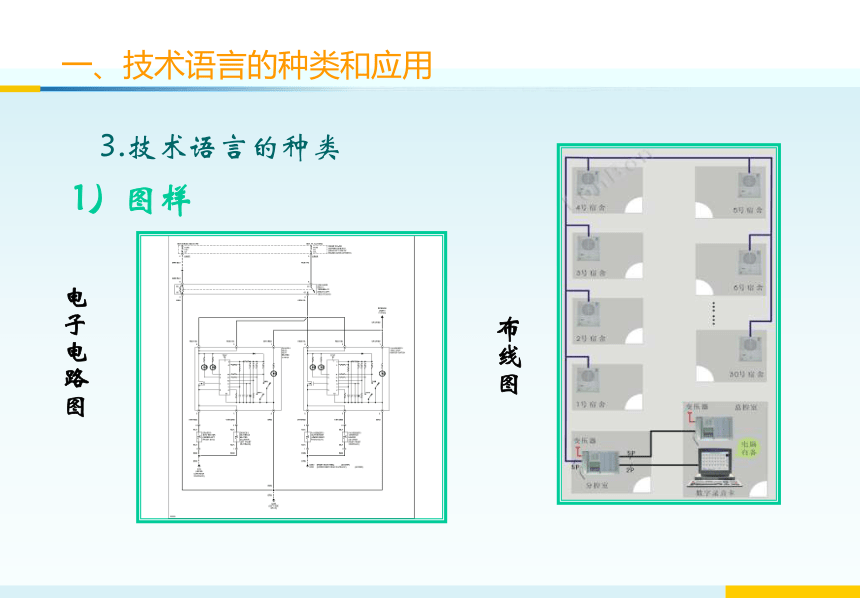

電子電路圖
布線圖
一、技術語言的種類和應用
3.技術語言的種類
1）圖樣

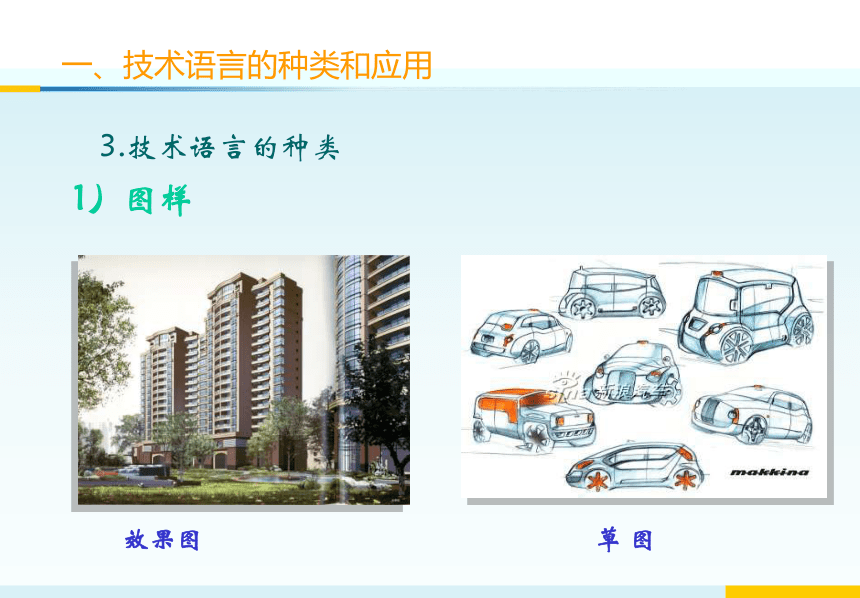

效果圖
草 圖
一、技術語言的種類和應用
3.技術語言的種類
1）圖樣

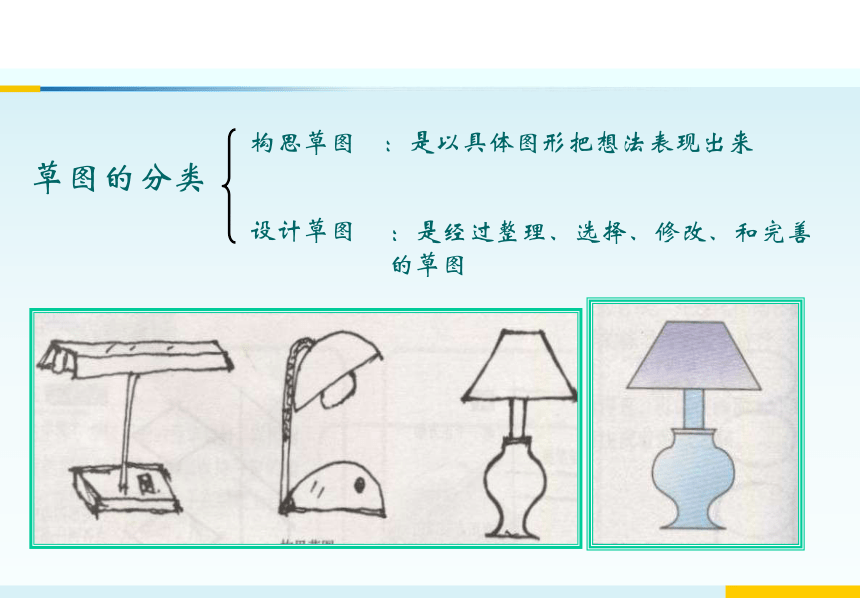

草圖的分類
構思草圖
設計草圖
：是以具體圖形把想法表現出來
：是經過整理、選擇、修改、和完善的草圖
一、技術語言的種類和應用
3.技術語言的種類
2）圖表
3.技術語言的種類
3）模型
一、技術語言的種類和應用
3.技術語言的種類
4）符號
一、技術語言的種類和應用
口頭語言、計算機演示、網絡語言等等
3.技術語言的種類
5）其他技術語言
一、技術語言的種類和應用
種 類 舉 例
圖 樣
圖 表
模 型
符 號
機械加工圖、建筑施工圖、裝潢布線圖、電子電路圖
零件規格表、設計草圖、設計效果圖
車模、房模、航模
交通管理符號、公共場所使用的符號
常見的有：圖樣、圖表、模型、符號
人們進行思想交流要依靠語言和文字。設計的交流主要依靠圖紙，圖紙就是工程技術界的語言。
二.制圖標準
圖紙既然是一種“技術語言”，就必然要有統一的“語言規范”，國家制定的制圖標準，就是這種語言規范。
幅面代號 A0 A1 A2 A3 A4
尺寸B L 841 1189 594 841 420 594 297 420 210 297
（一）圖紙幅面及格式
二.制圖標準
（二）字體。漢字應寫成長仿宋體，字母及數字一般寫成斜體（與水平成75°）
（三）比例。比例是圖樣中的圖形與其實物相應要素的線性尺寸之比。無論采用何種比列，所注尺寸數字均應是物體的真是大小，與繪圖比例無關。
（四）圖線。國標規定粗線寬度b應按圖的大小和復雜程度，在0.5—2mm之間選擇。
二.制圖標準
比 例
比例是指圖樣中圖形與實物相應要素的線性尺寸之比。
注意：無論用放大或縮小的比例，標注的尺寸都為機件的真實尺寸。
　　為看圖方便，盡可能按機件的真實大小即原值比例畫圖。當需要按比例繪圖時，從國標規定的系列中選取。
繪 圖 比 例
企業標志
（五）尺寸標注法
圖形只能反映物體的結構形狀，物體的真實大小要靠所標注的尺寸來決定。
1.標注尺寸的基本規則
機件的真實大小，應以圖樣上所注的尺寸數值為依據，與圖形的大小（即所采用的比例）和繪圖的準確度無關。
圖樣中（包括技術要求和其它說明文件中）的尺寸，以毫米為單位時，不需標注計量單位的代號或名稱。如果采用其它單位，則必須注明相應的計量單位的代號或名稱。
圖樣中所標注的尺寸，為該圖樣所示機件的最后完工尺寸，否則應另加說明。
機件的每一尺寸，一般只標注一次，并應標注在反映該結構最清晰的圖形上。
2.尺寸三要素
尺寸線
尺寸界線
尺寸數字
（五）尺寸注法
標注尺寸
尺寸注法
3.尺寸標注圖例
(1) 尺寸界線用細實線繪制，由圖形的輪廓線、軸線或對稱中心線引出。也可利用圖形的輪廓線，軸線或對稱中心線作尺寸界線。
尺寸界線用來限定尺寸度量的范圍。
尺寸注法
4.尺寸界線
(2) 尺寸界線一般應與尺寸線垂直。必要時才允許傾斜，如下圖φ70和φ24尺寸的尺寸界線。
(3) 在光滑過渡處標注尺寸時，必須用細實線將輪廓線延長，從它們的交點處引出尺寸界線。
尺寸注法
4.尺寸界線
(1) 尺寸線用細實線繪制，其終端有箭頭和斜線兩種形式。
尺寸線用來表示所注尺寸的度量方向。
b.斜線終端：必須在尺寸線與尺寸界線相互垂直時才能使用。斜線終端用細實線繪制，方向以尺寸線為準，逆時針旋轉45°畫出。
a.箭頭終端：適用于各種類型的圖樣，箭頭的形狀大小見（a）所示。
尺寸注法
5.尺寸線
　 (2) 同一圖樣中，一般只能采用一種終端形式。但當采用斜線終端形式時，圖中圓弧的半徑尺寸、投影為圓的直徑尺寸及尺寸線與尺寸界線成傾斜的尺寸，這些尺寸線的終端應畫成箭頭。
尺寸注法
5.尺寸線
(3) 當采用箭頭終端形式,遇到位置不夠畫出箭頭時,允許用圓點或斜線代替箭頭。
尺寸注法
5.尺寸線
(4) 尺寸線必須單獨畫出，不能用其他圖線代替。一般也不得與其他圖線重合或畫在其延長線上。
(5) 標注線性尺寸時，尺寸線必須與所標注的線段平行。
尺寸注法
5.尺寸線
尺寸數字用來表示所注尺寸的數值,是圖樣中指令性最強的部分。要求注寫尺寸時一定要認真仔細、字跡清楚，應避免可能造成誤解的一切因素。
注寫尺寸數字時應符合下列規定：
(1) 線性尺寸數字的注寫位置：
水平方向的尺寸，一般應注寫在尺寸線的上方；鉛垂方向的尺寸，一般應注寫在尺寸線的左方；傾斜方向的尺寸一般應在尺寸線靠上的一方。也允許注寫在尺寸線的中斷處。
尺寸注法
6.尺寸數字
方法一：水平尺寸的數字字頭向上；鉛垂尺寸的數字字頭朝左；傾斜尺寸的數字字頭應有朝上的趨勢。
(2) 線性尺寸數字的注寫方向：
線性尺寸數字的注寫方向，有兩種注寫方法。
尺寸注法
6.尺寸數字
方法二：對于非水平方向的尺寸，其尺寸數字可水平注寫在尺寸線的中斷處。
一般應盡量采用方法一注寫。
在不致引起誤解時，允許采用方法二注寫。
尺寸注法
6.尺寸數字
(3) 角度的數字一律寫成水平方向，即數字豎直向上。一般注寫在尺寸線的中斷處，必要時，也可注寫在尺寸線的附近或注寫在引出線的上方。
尺寸注法
6.尺寸數字
(4) 尺寸數字要符合書寫規定，且要書寫準確、清楚。要特別注意，任何圖線都不得穿過尺寸數字。當不可避免時，應將圖線斷開，以保證尺寸數字的清晰。
尺寸注法
6.尺寸數字
尺寸注法
7.常見尺寸注法舉例
圖板用來固定圖紙，一般用膠合板制作，四周鑲硬質木條。圖板的規格尺寸有：
0號
(900mm×1200mm)
1號
(600mm×900mm)
2號
(450mm×600mm)
圖板工作邊 膠帶紙 圖板 圖紙
三.繪圖工具和用品
1.圖板
繪圖工具
使用時，必須隨時注意尺頭工作邊(內側面)與圖板工作邊靠緊。畫水平線要用尺身工作邊(上邊緣)，使用完畢應懸掛放置，以免尺身彎曲變形。
2.丁字尺
三.繪圖工具
為方便作圖，應將圖紙貼在靠圖板左下角一些。并用丁字尺校正底邊。
繪圖紙在圖板上的固定
一副三角板由45°和30°-60°兩塊組成。L為其規格尺寸。
3.三角板
三.繪圖工具
要隨時注意將三角板下邊緣與丁字尺尺身工作邊靠緊。
三角板與丁字尺配合，可以畫垂直線、從0°開始間隔15°的傾斜線及其平行線。
三角板的使用
繪圖工具
曲線板用來畫非圓曲線。描繪曲線時，先徒手將已求出的各點順序輕輕地連成曲線，再根據曲線曲率大小和彎曲方向，從曲線板上選取與所繪曲線相吻合的一段與其貼合，每次至少對準四個點，并且只描中間一段，前面一段為上次所畫，后面一段留待下次連接，以保證連接光滑流暢。
繪圖工具
4.曲線板
繪圖機是一種綜合性的手工繪圖設備，可完成丁字尺、三角板和量角器等制圖工具的工作，繪圖效率較高。繪圖機按構造不同分多種類型，下圖為平行連桿機構繪圖機。
自動繪圖機是由電子計算機控制的先進的電子繪圖設備，繪圖精度和效率都很高。
繪圖機
5.繪圖機
6.圓規及其附件
圓規是繪圖儀器中的主要件，用來畫圓及圓弧。
(1)用分規量取線段
(2)用分規等分線段
7.分規
硬
軟
軟硬適中
… 4H 3H 2H H
HB
B 2B 3B 4B …
寫
字
或
加
深
細
線
畫
底
稿
線
加
深
粗
線
繪圖用品
1.繪圖鉛筆
鉛筆應從沒有標記的一端開始使用，保留標記易于識別。
（四棱柱形，其斷面成矩形）
（圓錐形）
繪圖用品
繪圖鉛筆的磨削形狀
畫底稿、細實線及寫字的鉛筆形狀
畫粗實線的鉛筆形狀
(2) 擦圖片
(1) 砂紙
用于修磨鉛芯頭
用于修改圖線時遮蓋不需擦掉的圖線
繪圖用品
2.其它繪圖用品
(3) 橡皮 應選用白色軟橡皮。
(6) 膠帶紙 用于固定圖紙。
(4) 墨水 碳素墨水不易凝結，適用于繪圖墨水筆；繪圖 墨水干得較快，適用于直線筆。
(5) 刀片 用于削鉛筆和修改圖紙上的墨線。
繪圖用品
其它繪圖用品
