設計的表達和交流-2
三、透視圖

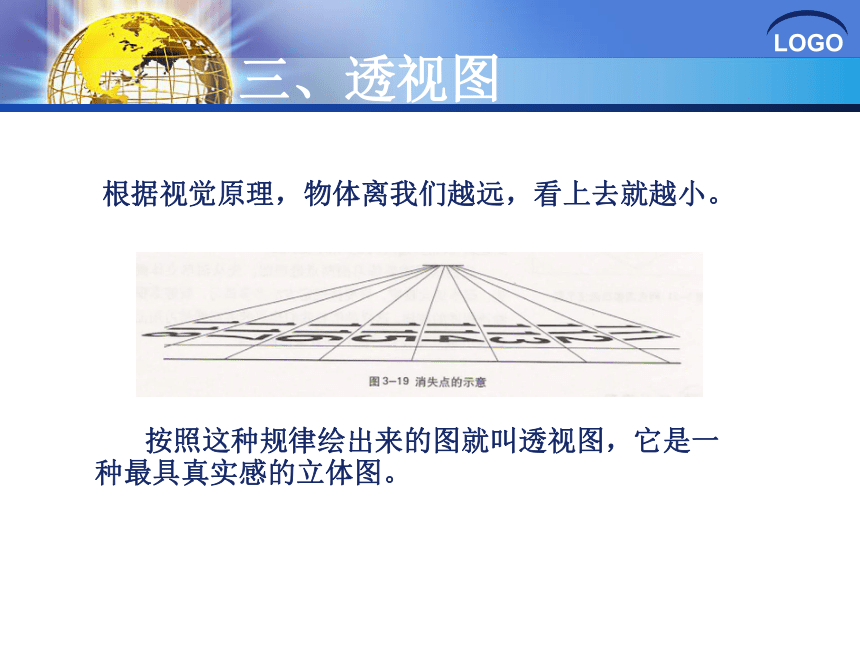

根據視覺原理，物體離我們越遠，看上去就越小。
按照這種規律繪出來的圖就叫透視圖，它是一種最具真實感的立體圖。
一消失點
二消失點
三消失點
(成角透視)
(平行透視或
焦點透視）
⒈ 透視圖的種類

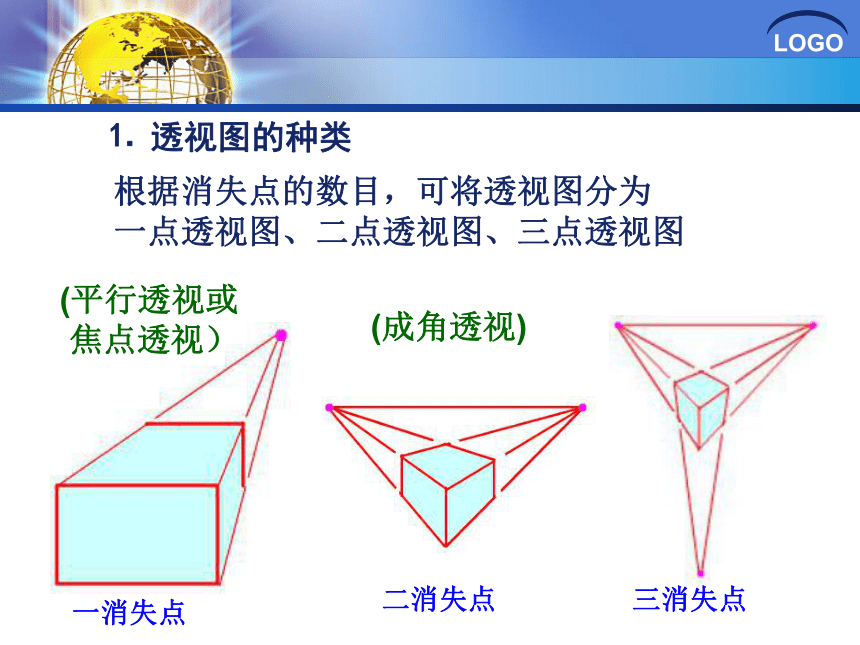

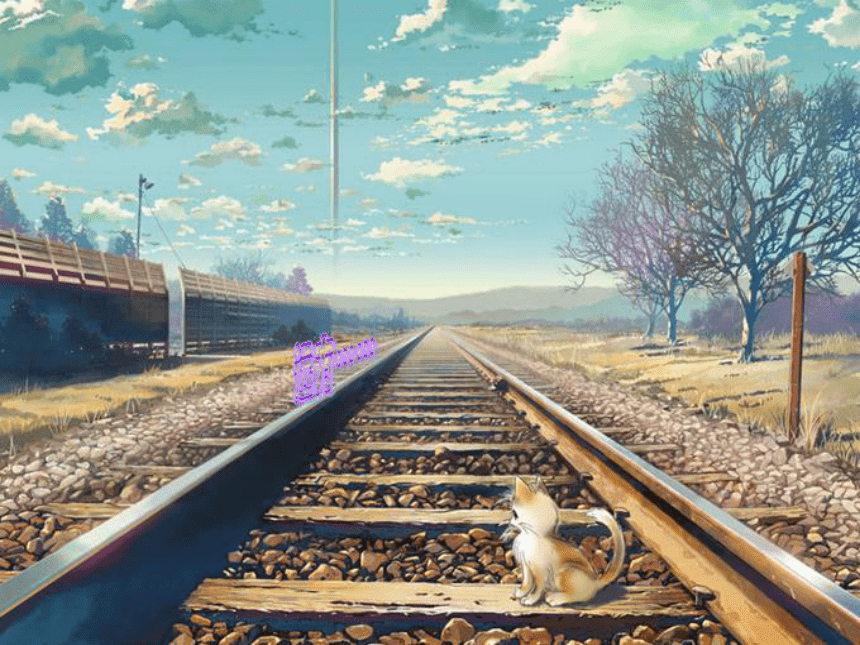

根據消失點的數目，可將透視圖分為
一點透視圖、二點透視圖、三點透視圖

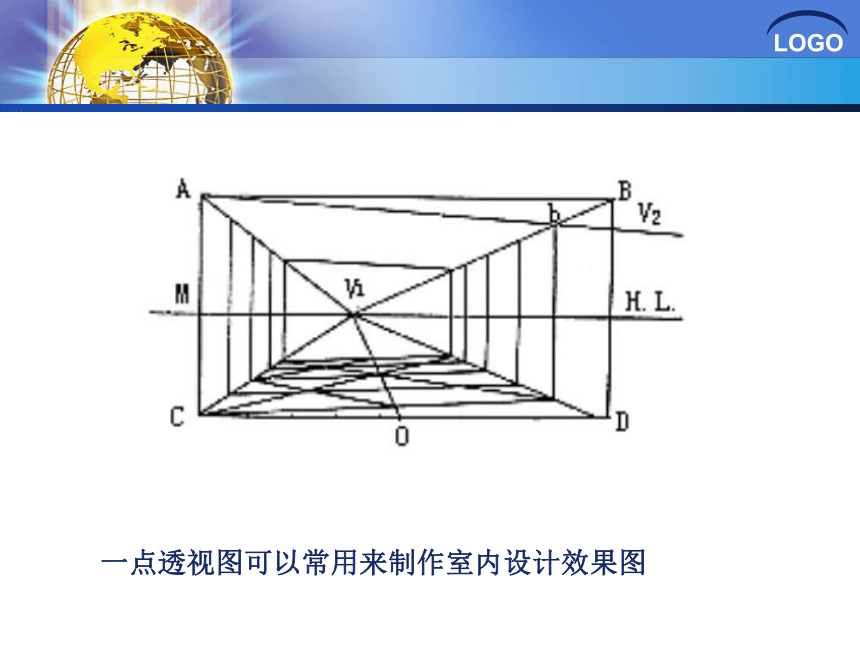

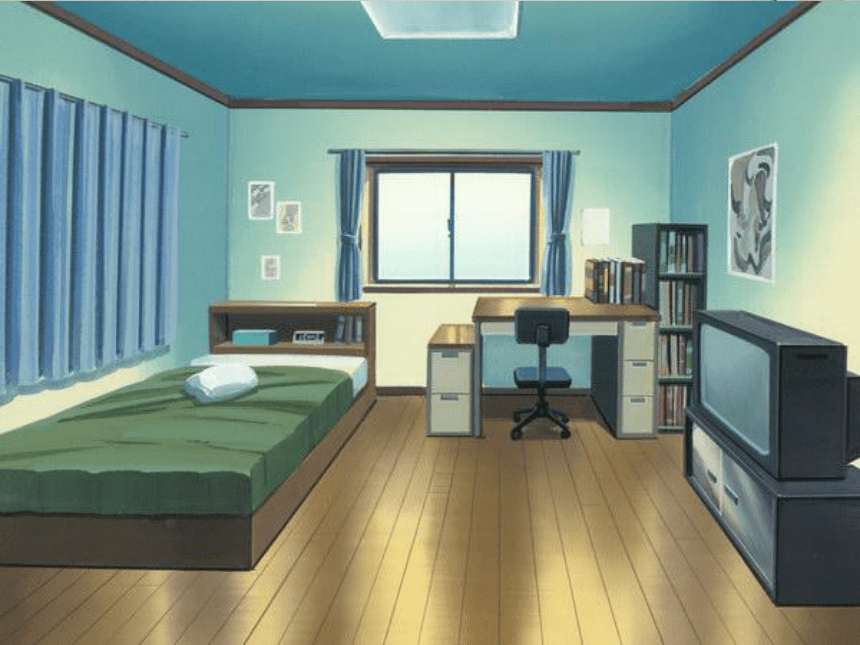

一點透視圖可以常用來制作室內設計效果圖

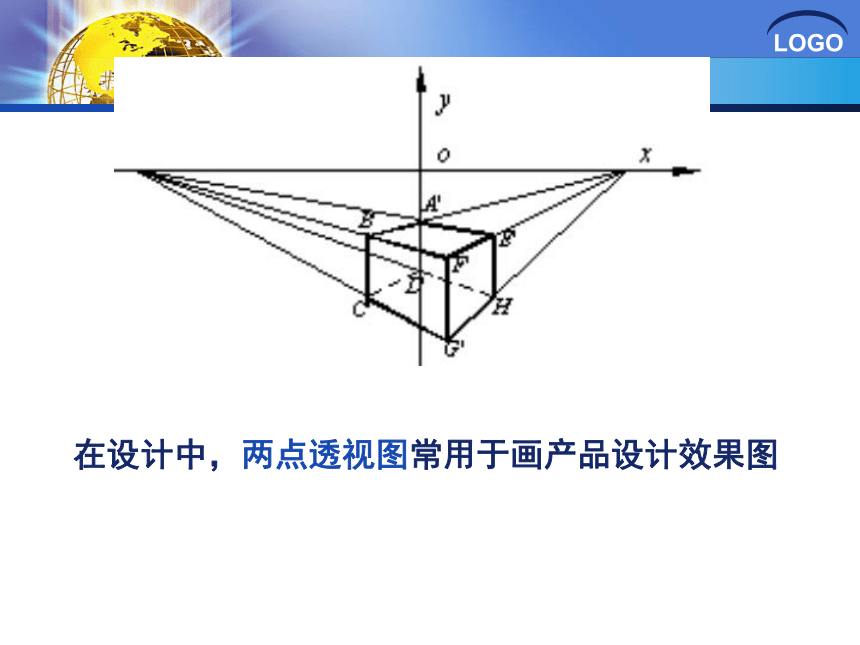

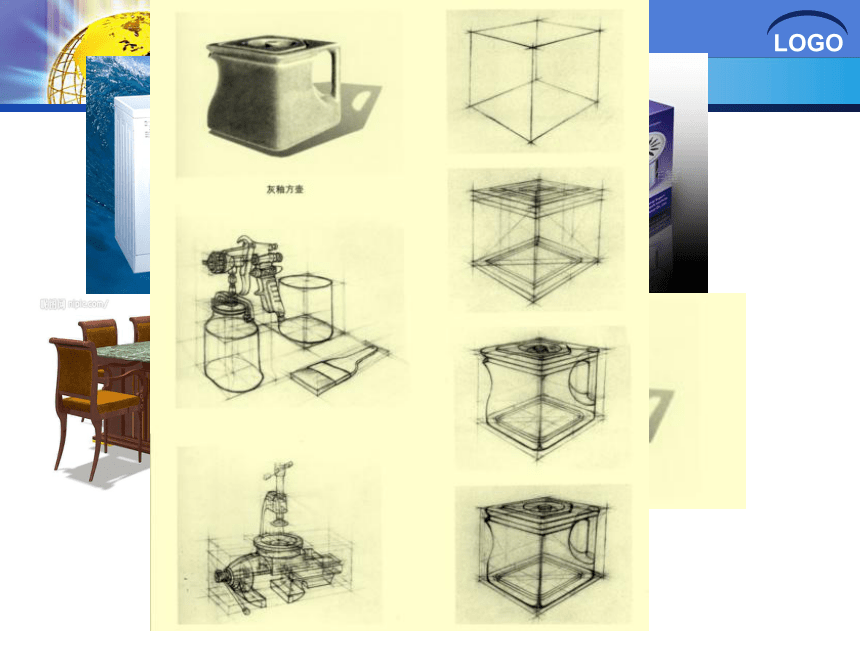

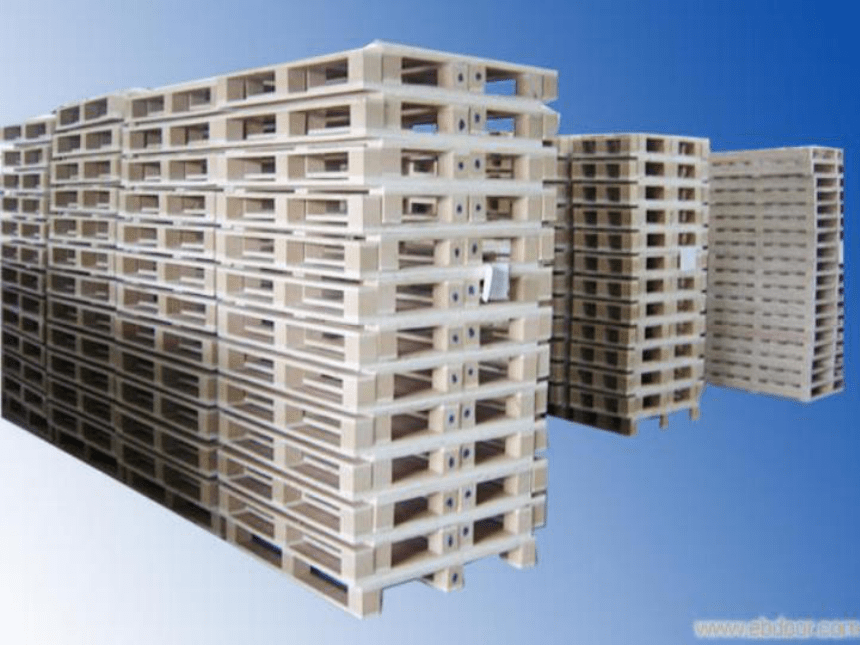

在設計中，兩點透視圖常用于畫產品設計效果圖
三點透視圖常用于畫建筑物的效果圖（尤其是高大建筑）
用我慧眼
用我慧眼
用
我
慧
眼
用
我
慧
眼
請同學們利用徒手繪畫的技
巧，簡單畫出站在一條寬闊的馬
路中央，路兩邊有筆直的樹,眼晴
注視前方所看到的場景。
⒉ 透視圖的畫法
視平線
最佳觀察點
消失點
畫一點透視圖的步驟：
透視圖
設視平線，取消失點，向消失點連線，圖形畫在連線內。
下圖描繪了美麗的鄉村風景，畫面
構圖完整。要完成此構圖，你在寫生時
應選擇的位置是：
親臨高考
⒉ 透視圖的畫法
長方體兩點透視圖畫法：
畫透視圖的簡單步驟是：
設視平線，取消失點，向消失點連線，圖形畫在連線內。
兩點透視圖畫法演示


視平線
消失點
1
消失點2
嘗試練習
王麗父母想把自家的客廳裝修 較美觀些,請你幫忙構思設計并繪 畫效果圖.則應采用( )方法繪畫.
A 、三點透視 B 、兩點透視
C、一點透視
C
五、透視圖的應用
一點透視圖
兩點透視圖
三點透視圖
實戰練習

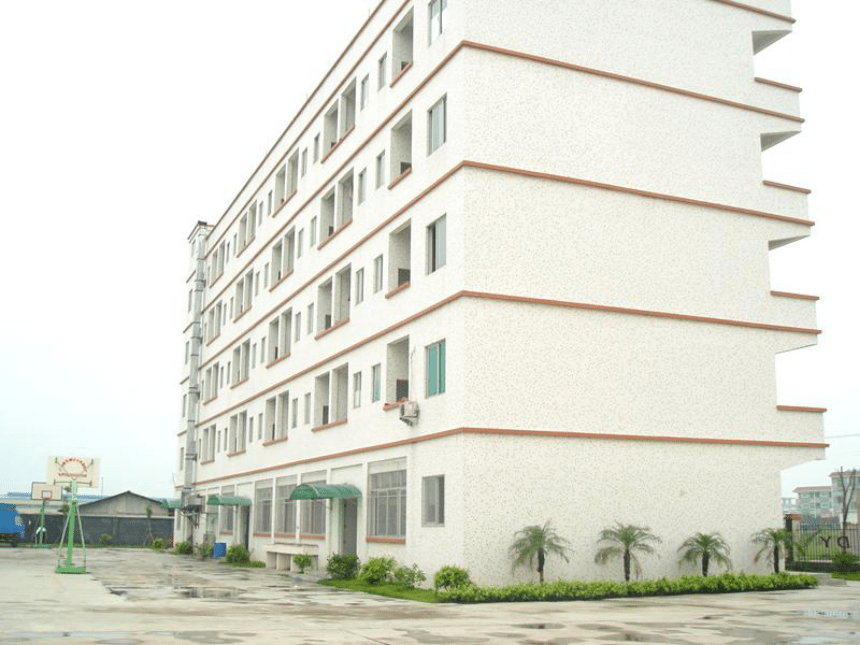

下面是李明同學在校園中的寫生作品，應用一點透視的是
樓；應用二點透視的是 樓；請在圖中畫出該同學的視平線。
教學樓
實驗樓
教學樓
實驗樓
合作探究
請同學們聯想文學作品中與透視圖有關的佳句。
透視投影規律：
1.等高直線：近視點高，遠視點低。即近高遠低
2.等距直線：近視點距寬，遠視點窄。即近寬遠窄
3.等體積幾何體：體積即近大遠小
4.不平行于畫面的平行線組必交與一點
我們學會了二點透視圖的畫法，那么大家再來思考一下長方體的三點透視圖該怎么畫呢？（學生動手畫，交流）
思考
我們能把我們設計的多功能學習用品盒用二點透視圖表達出來嗎？
（不能？能？為什么？ 學生思考圓柱體的透視圖如何來繪制呢？）
小結 拓展
一點透視圖
二點透視圖
三點透視圖
類型
掌握它們的特點及畫法
概念：按照視覺中物體近大遠小的規律繪制的立體圖
用途：了解各種透視圖的用途
