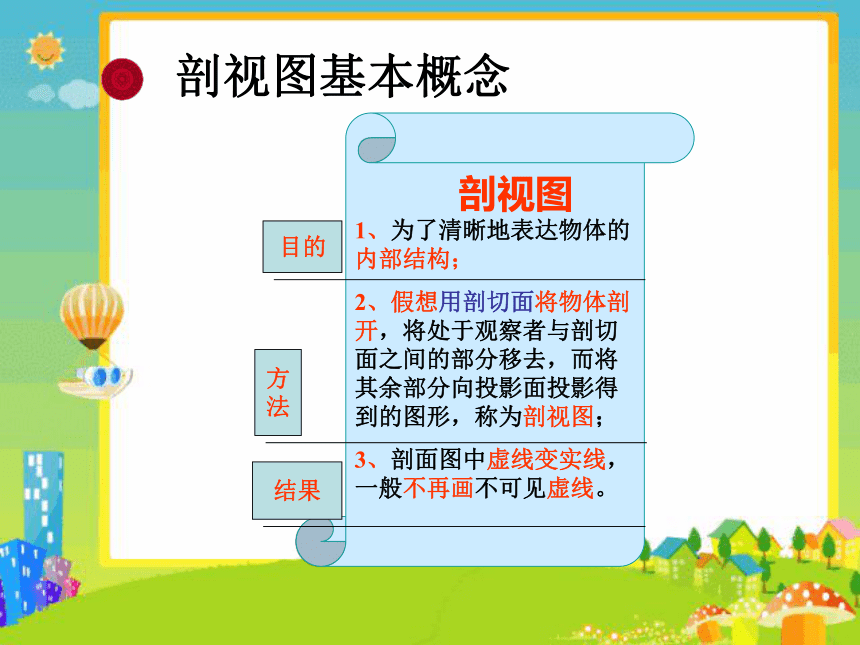

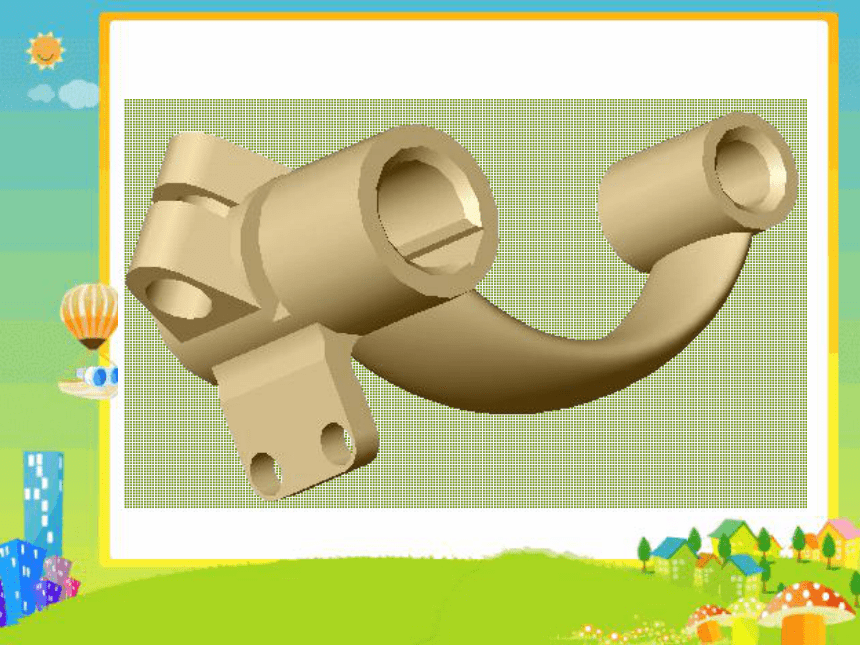

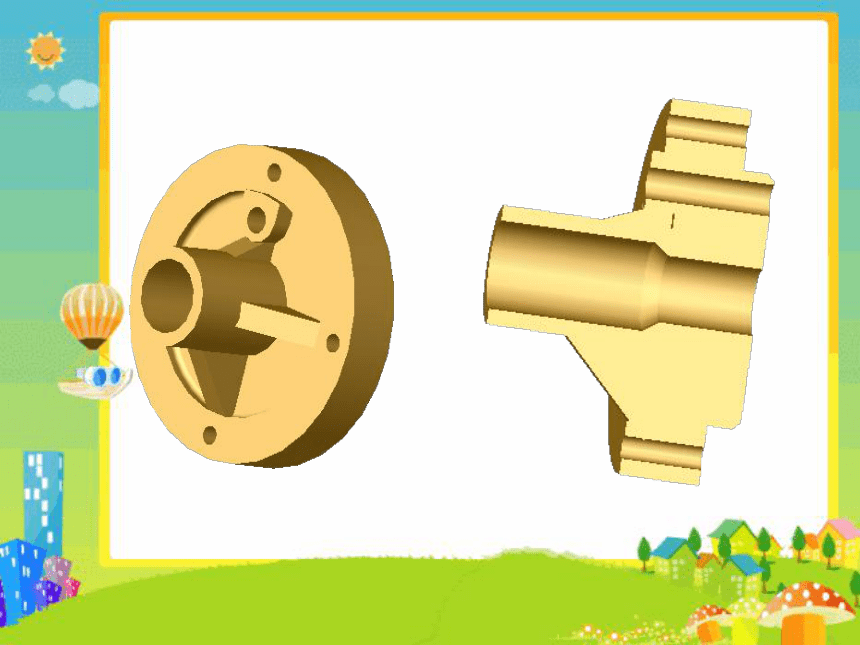

剖視圖基本概念
剖視圖
1、為了清晰地表達物體的內部結構；
2、假想用剖切面將物體剖開，將處于觀察者與剖切面之間的部分移去，而將其余部分向投影面投影得到的圖形，稱為剖視圖；
3、剖面圖中虛線變實線，一般不再畫不可見虛線。
目的
方法
結果

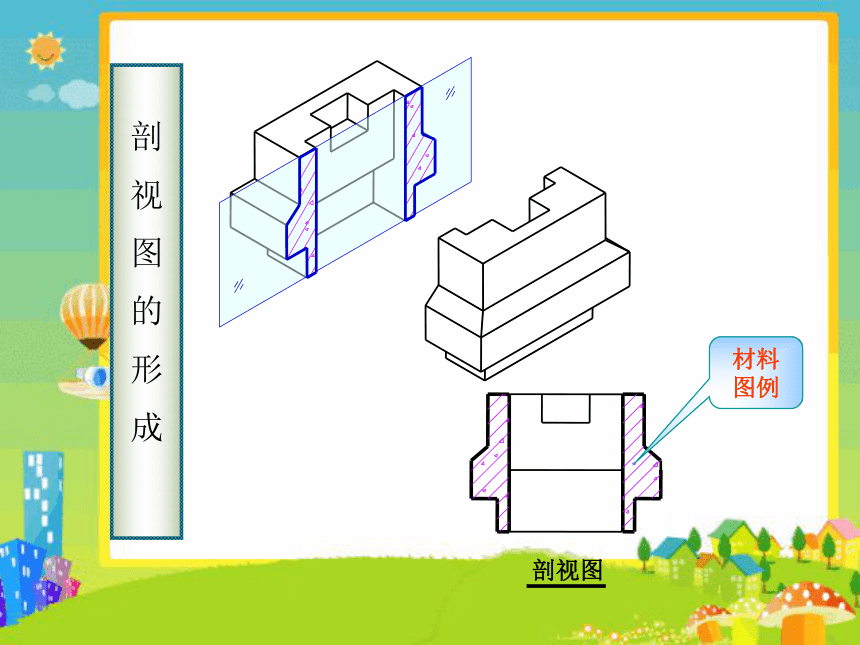

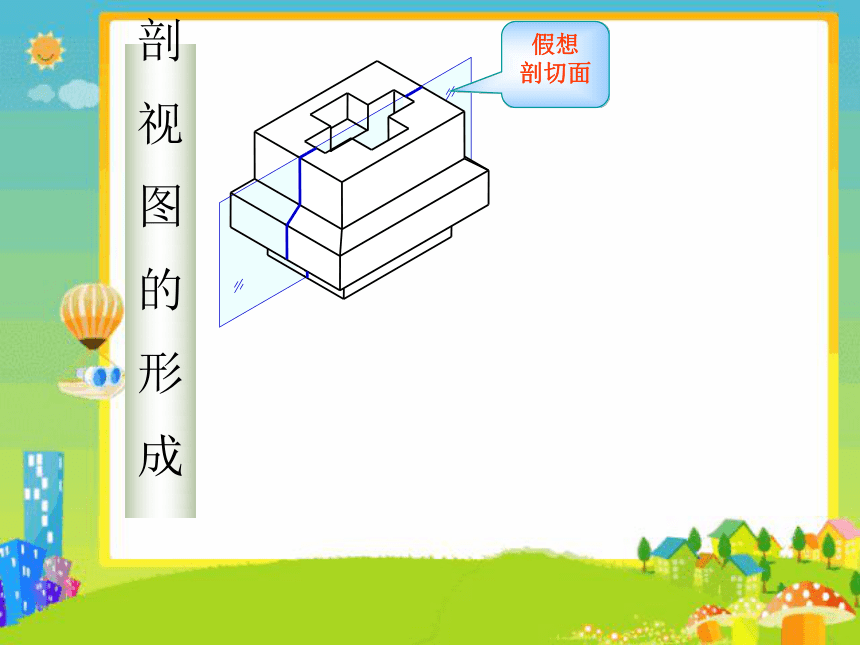

剖視圖的形成
假想
剖切面
剖視圖
材料
圖例
剖
視圖的形成

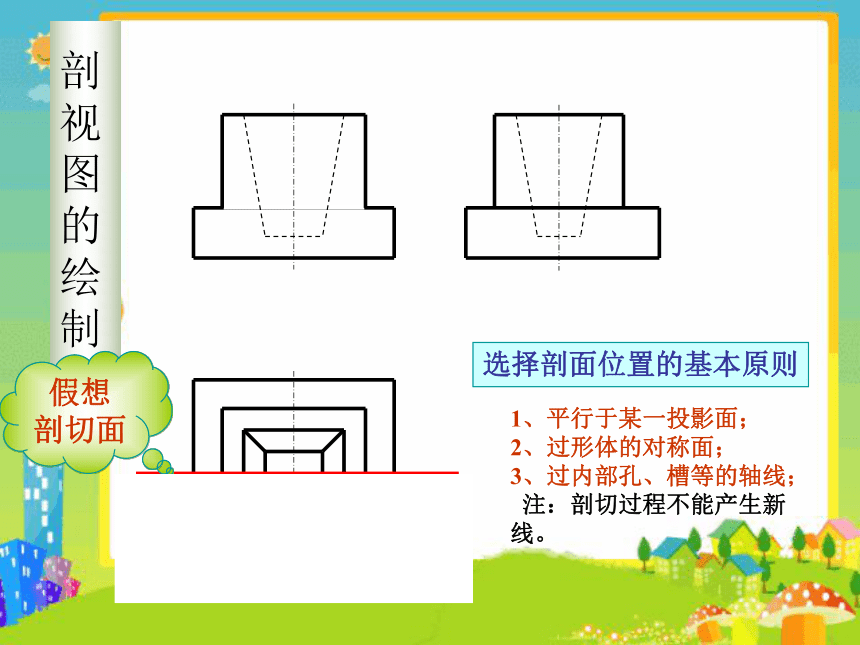

剖視圖的繪制
假想
剖切面
選擇剖面位置的基本原則
1、平行于某一投影面；
2、過形體的對稱面；
3、過內部孔、槽等的軸線；
注：剖切過程不能產生新線。
剖視圖的繪制
假想
剖切面
剖到的部分
看到的部分
（容易漏畫）
選擇剖面位置的基本原則
1、平行于某一投影面；
2、過形體的對稱面；
3、過孔洞的軸線；
注：剖切過程不能產生新線。
1
1
剖面圖的標注
剖切符號：由剖切位置線、投影方向和編號組成。
剖視圖的繪制
1-1剖面圖
投影
方向
編號
剖切位置
例：將側面投影改為剖面圖
例：將側面投影改為剖面圖
1
1
1-1剖面圖
例：將側面投影改為剖面圖
剖視圖分全剖視、半剖視、階梯剖視、局部剖視、剖面圖等多種，繪制原理相同。
1
2
1
1
1-1剖面圖
例：將側面投影改為剖面圖
剖視圖分全剖視、半剖視、階梯剖視、局部剖視、剖面圖等多種，繪制原理相同。
1
2
1-2剖面圖
六個基本投影方向對應六個基本投影面
六個基本視圖
基本視圖
按展開位置擺放,不必標注投影方向
否則必須標注投影方向
（仰視圖）
（主視圖）
（主視圖）
（主視圖）
（俯視圖）
（左視圖）
（右視圖）
（后視圖）
基本視圖的配置

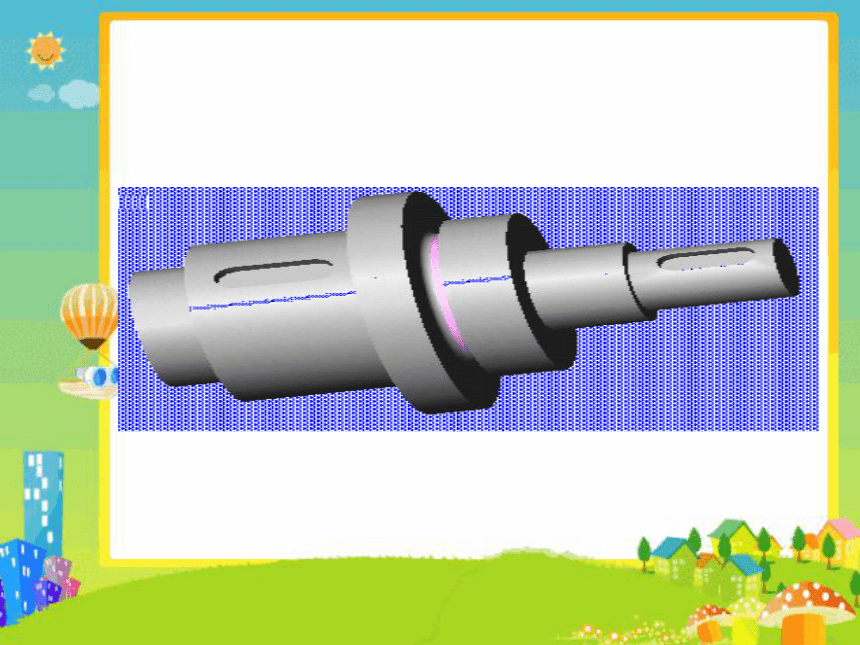

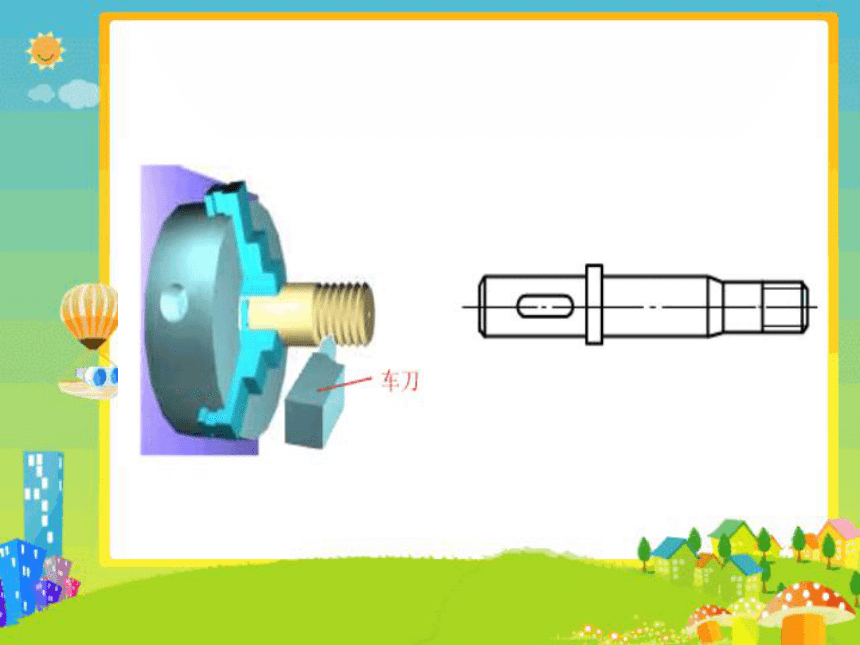

零件圖及其技術要求簡介
零件圖識圖舉例
簡單電路圖的識讀
電池
燈泡
開關
開關
兩端可控電路
簡單電路圖的識讀
電池
燈泡
自動復位按鈕開關
動合自動復位電路
簡單電路圖的識讀
電池
燈泡
燈泡亮度控制電路
電阻
電位器
設計交流注意事項
1、設計本身是一個不斷展現設計者技術思想的過程。
2、小組集體開展設計活動過程中，要多進行成員間的交流，注意互相啟迪、取長補短。
3、要重視制作環節反映出來的意見，這些意見往往能幫助設計者發現設計中的不妥之處，提高設計者的工藝知識水平。
4、技術交流能力是一個人技術素養的重要表現，要在設計實踐中努力提高自己的技術交流能力。
5、設計交流的結果可能會得到不同意見，這是正常的。
