模型或模型的制作
日照一中通用技術組
模型
工藝

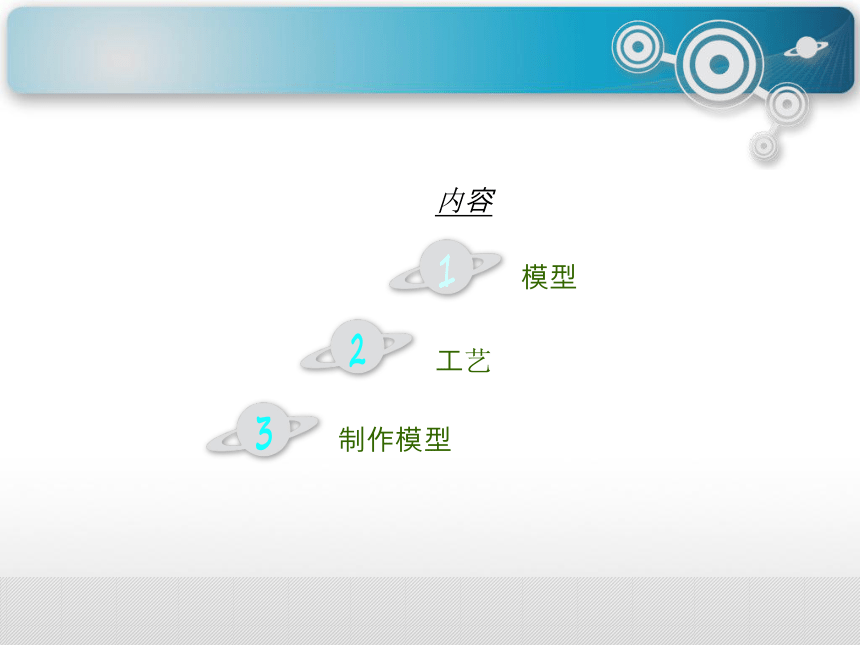

內容
制作模型

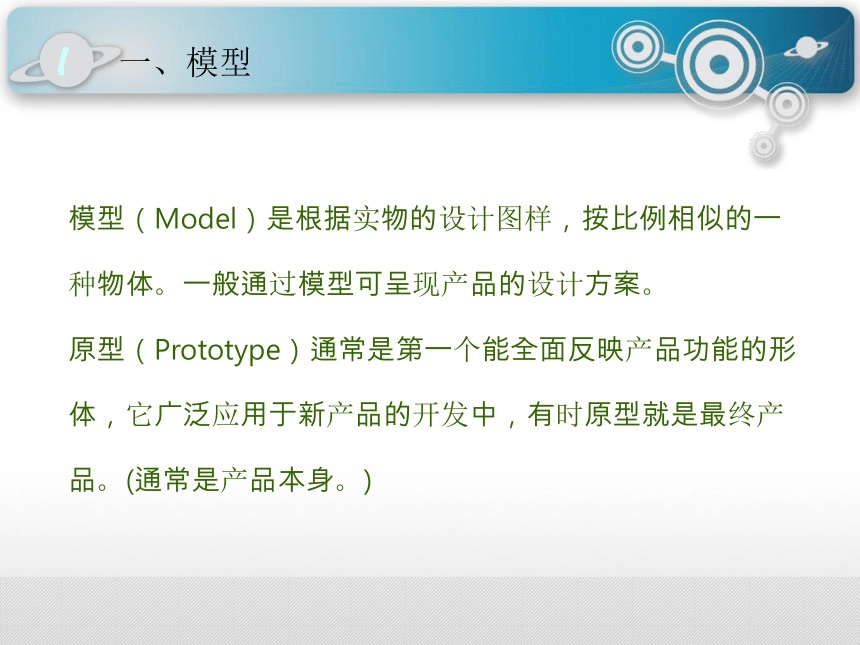

一、模型
模型（Model）是根據實物的設計圖樣，按比例相似的一種物體。一般通過模型可呈現產品的設計方案。
原型（Prototype）通常是第一個能全面反映產品功能的形體，它廣泛應用于新產品的開發中，有時原型就是最終產品。(通常是產品本身。)
神州飛船中的模擬人
2002年4月1日，我國自行研制的神舟三號飛船在太空繞地球飛行108圈后，在我國內蒙古中部地區成功地著陸。
　　此次神舟三號飛船是我國首次完全模擬載人狀態進行飛行試驗的，因此引起國內外的廣泛關注。神舟三號是無人飛船，可船艙里卻安坐了一名矮小結實的“小伙子”。據飛船系統副總指揮秦文波的介紹，這是飛船上新添的模擬人設備。雖說是假人可“他”卻會“呼吸”、 能“排汗”，皮膚軟綿綿的很像真人

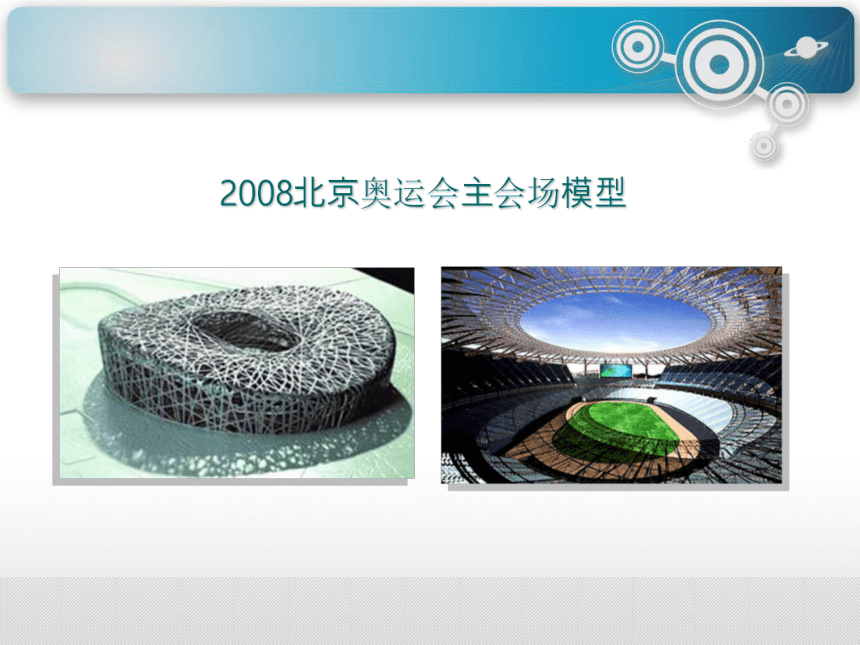

2008北京奧運會主會場模型

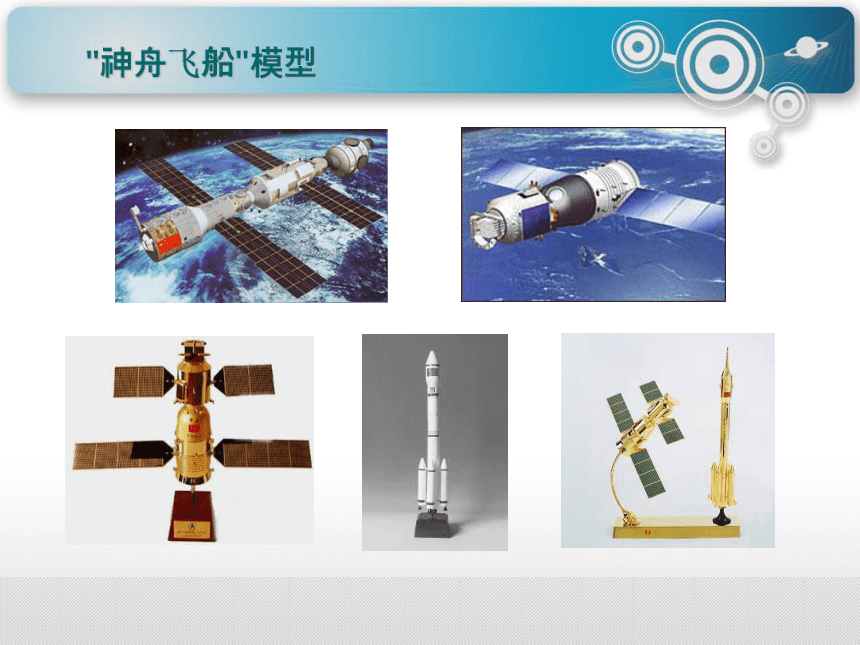

"神舟飛船"模型

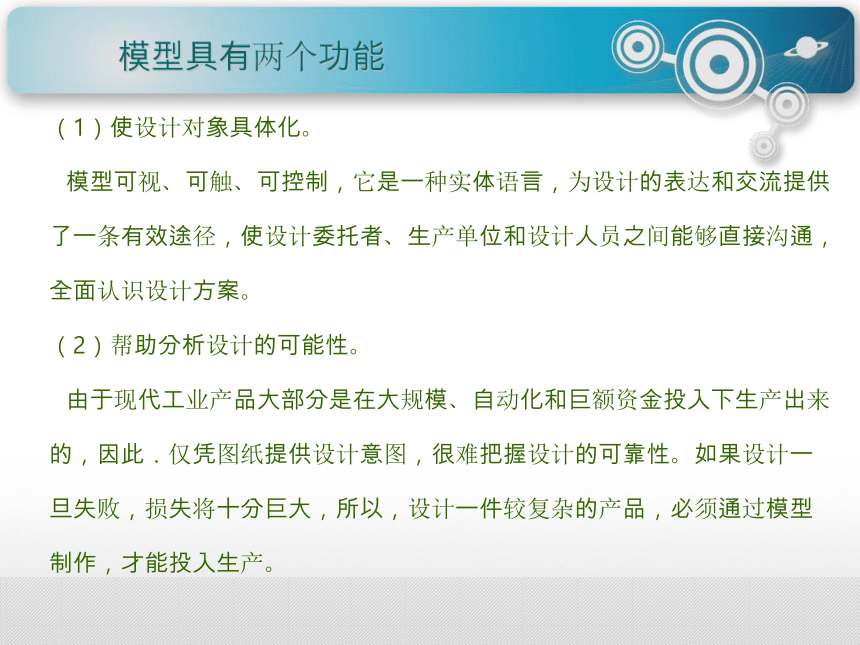

（1）使設計對象具體化。
模型可視、可觸、可控制，它是一種實體語言，為設計的表達和交流提供了一條有效途徑，使設計委托者、生產單位和設計人員之間能夠直接溝通，全面認識設計方案。
（2）幫助分析設計的可能性。
由于現代工業產品大部分是在大規模、自動化和巨額資金投入下生產出來的，因此．僅憑圖紙提供設計意圖，很難把握設計的可靠性。如果設計一旦失敗，損失將十分巨大，所以，設計一件較復雜的產品，必須通過模型制作，才能投入生產。
模型具有兩個功能

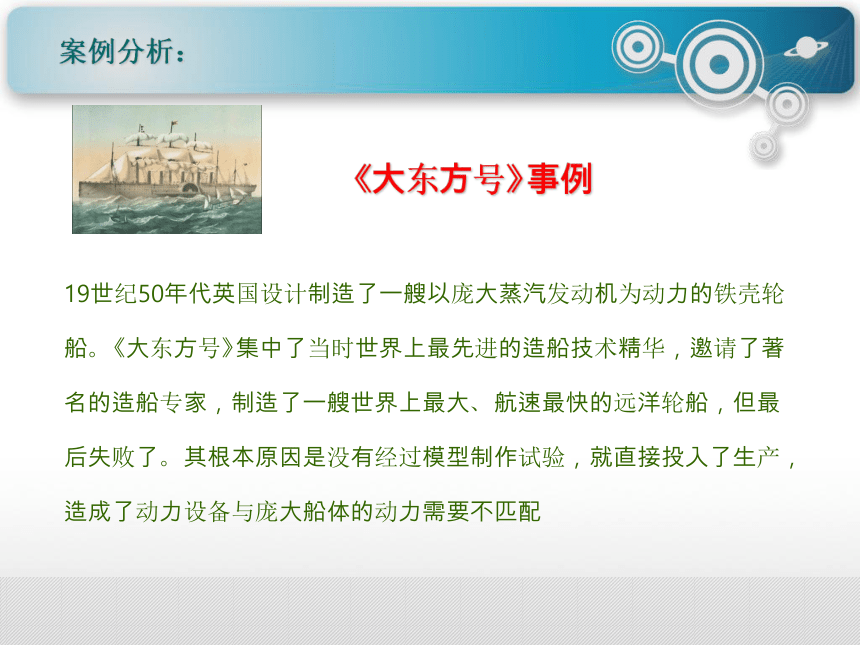

案例分析：
《大東方號》事例
19世紀50年代英國設計制造了一艘以龐大蒸汽發動機為動力的鐵殼輪船。《大東方號》集中了當時世界上最先進的造船技術精華，邀請了著名的造船專家，制造了一艘世界上最大、航速最快的遠洋輪船，但最后失敗了。其根本原因是沒有經過模型制作試驗，就直接投入了生產，造成了動力設備與龐大船體的動力需要不匹配

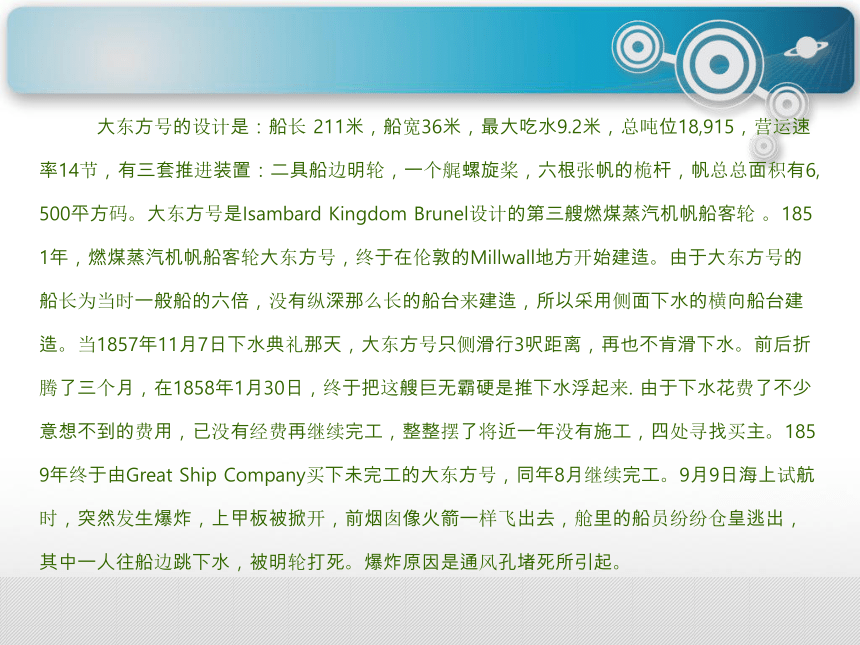

　　　大東方號的設計是：船長 211米，船寬36米，最大吃水9.2米，總噸位18,915，營運速率14節，有三套推進裝置：二具船邊明輪，一個艉螺旋槳，六根張帆的桅桿，帆總總面積有6,500平方碼。大東方號是Isambard Kingdom Brunel設計的第三艘燃煤蒸汽機帆船客輪 。1851年，燃煤蒸汽機帆船客輪大東方號，終于在倫敦的Millwall地方開始建造。由于大東方號的船長為當時一般船的六倍，沒有縱深那么長的船臺來建造，所以采用側面下水的橫向船臺建造。當1857年11月7日下水典禮那天，大東方號只側滑行3呎距離，再也不肯滑下水。前后折騰了三個月，在1858年1月30日，終于把這艘巨無霸硬是推下水浮起來. 由于下水花費了不少意想不到的費用，已沒有經費再繼續完工，整整擺了將近一年沒有施工，四處尋找買主。1859年終于由Great Ship Company買下未完工的大東方號，同年8月繼續完工。9月9日海上試航時，突然發生爆炸，上甲板被掀開，前煙囪像火箭一樣飛出去，艙里的船員紛紛倉皇逃出，其中一人往船邊跳下水，被明輪打死。爆炸原因是通風孔堵死所引起。
青少年中開展模型制作活動

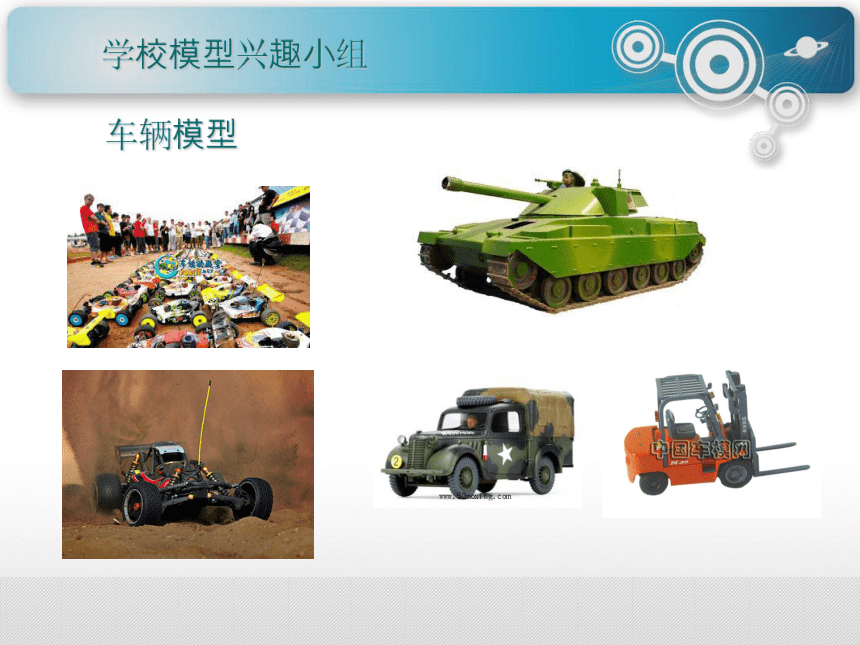

學校模型興趣小組
車輛模型

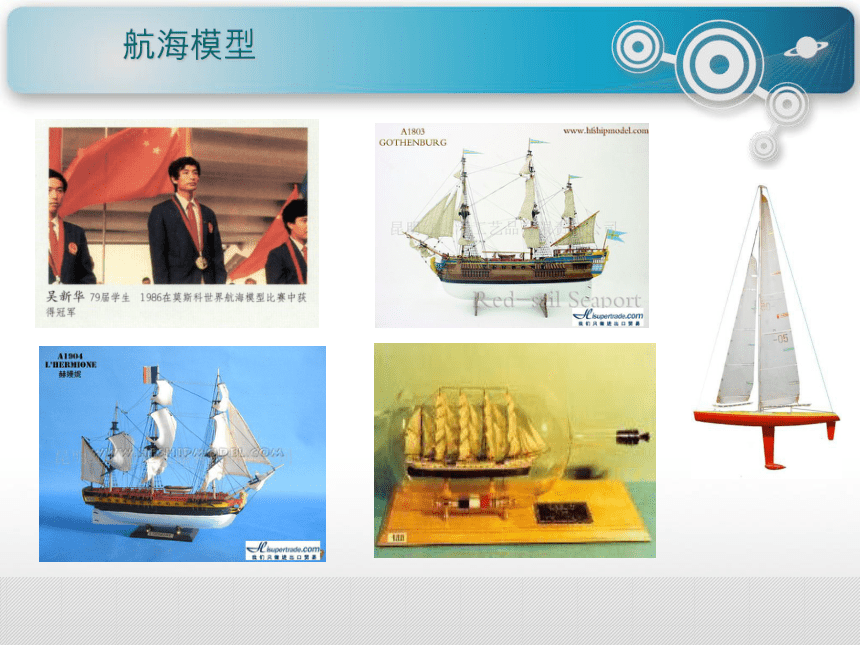

航海模型
航海模型
航空模型
在設計初期階段草模可以把設計構思用立體模型簡單的表示出來，供設計人員深入探討時使用。
二、模型在不同階段的作用
草模
概念模型就是在草模的基礎上，用概括的手法表示產品的造型風格、布局安排、人機關系等，從整體上表現產品造型的整體概念。
二、模型在不同階段的作用
概念模型
概念鞋
去年早些時候，ASICS旗下的Onitsuka Tiger與藝術家Gary Baseman合作，在他們舉辦的“Made of Japan”日本制作競賽活動中創作了這款藝術作品，為了進一步完善這個偉大的才創意，Onitsuka Tiger找來了創意團隊StrawberryFrog和荷蘭的設立專家Freedom Of Creation，根據東京城市來作為參考模型，制作了這個長度達一米的雕刻作品，里面包含有高速公路和各種信號燈，還有哥斯拉怪獸，講述著東京的次流文化。該作品與另外一件比較小的作品一道參加Onitsuka Tiger 2008年的全球競賽。在日本的Onitsuka Tiger旗艦店現在就可以看到微縮的版本了
概念鞋
概念飛機
概念車
概念車主要是向人們展示設計人員新穎、獨特、超前的構思而已，還處在創意、試驗階段，很可能永遠不投產。它可以更多地擺脫生產制造水平方面的束縛，盡情地甚至夸張地層示自己的獨特魅力。
保時捷CAXXERAGT概念車
國外概念車
國外概念車
國外概念車
國外概念車
國外概念車
國外概念車
完全顛覆外殼概念 寶馬發布全新概念車
這款被寶馬工程師稱為GINA Light Visionary的概念車，的外殼使用了全新的材料，只需輕輕一觸動開關，這款概念車的外形與表面就會發生變化，這讓我們想起了《未來戰士2》的2000型液態機器人，看來汽車真的要走進“變形金剛”時代。
打破以往設計風格 蘭博基尼概念車亮相
這是今年七月份發布的蘭博基尼概念車設計圖，作為國際知名汽車制造商，它的創意完全體現在每一款造型經典的汽車上了。沒有多余的話，大家一起來細細欣賞吧：）
為了研究產品造型與結構的關系，清晰地表達產品的結構尺寸和連接方法，并進行結構強度試驗而制作的模型。
結構模型
結構模型
地礦研究所
放礦漏斗結構模型
放礦模型
地礦研究所
階段自然崩落法模型
地礦研究所
分段崩落法模型
地礦研究所
淺孔留礦法模型
地礦研究所
傾斜分層充填法模型
地礦研究所
露天礦模型
地礦研究所
無底柱分段崩落法模型
地礦研究所
建筑結構模型
功能模型
顧名思義主要用于研究產品的各種性能以及人機關系，同時也用作分析、檢查設計對象各部分組件尺寸與機體的相互配合關系等。
功能模型
展示模型
采用真實材料，用準確的尺寸，做成與實際產品幾乎一致的模型或按一定比例縮放的模型，作為產品的樣品進行展示，以便提供實體形象。另外通過展示模型可以直接向設計委托方征求意見，為審核方案提供實物依據。
房產展示模型
房產展示模型
外科縫合包扎展示模型
提供14處標準外科手術切口，可用于練習和提高對各種傷口的護理、清洗、換藥、包扎等基本技術
切口包括：甲狀腺切除術 胸骨切開術 乳腺切除術 膽囊切除術 剖腹探查術 闌尾切除術 結腸造口術 回腸造口術 腹式子宮切除術 開胸術 腎切除術 椎板切開術 二期褥瘡 截肢術
青花瓷的制作工藝：
起稿——過稿——勾線——分水——施釉——燒成。
木工工藝 鉗工工藝
工藝水平
工藝設備 工藝師
能說一下日常生活中有哪些工藝嗎
表示加工方法
表示一種資源
表示制作過程
表示制造質量
工藝
工藝是指利用工具和設備對原材料、半成品進行技術處理，使之成為產品的方法。
茶
紅茶
綠茶
青
茶
花
茶
黃茶
黑茶
工藝對保證產品質量，提高生產效率具有非常重要的作用，它影響產品的功能，強度以及外觀等方面。
相同的材料,不同的工藝,產品會不同.
-----加工方法、生產過程
加工工藝、裝配工藝、檢測工藝、鑄造、表面加工工藝
工藝的分類-----根據功能和目的
以制作一張小桌為例
加工工藝
裝配工藝
表面處理工藝
需要哪些工藝？工藝的流程是怎樣的
金屬家具展示
劃線：劃出基準——劃尺寸線——劃輪廓線——沖眼
鋸割：鋼鋸對金屬材料進行切割
銼削：鋼銼對金屬材料進行表切削
鉆孔：臺鉆、麻花鉆對金屬材料進行鉆孔
連接：固定的方法將金屬連接
表面處理：表面刷光、噴涂油漆、鍍層
金屬材料加工工藝
連接
鋸割
劃線
鉆孔
銼削
認識加工工具
明確使用方法
金屬材料加工工藝
劃線：劃出基準——劃尺寸線——劃輪廓線——沖眼
劃線：
Φ6
25
15
沖眼:
直線
弧線
樣沖
畫針
直角尺
畫規
（1）劃線的一般步驟是什么？
（2）手鋸的操作要領是什么？
（3）銼削操作要領是什么？
（4）如何選擇合適的連接方法？
（1）劃出基準（2）劃尺寸線（3）劃輪廓線（4）沖眼
a.站立和握鋸姿勢要正確。 b.推鋸加壓，回拉不加壓。
c.鋸程要長。 d.推拉要有節奏。
a.挫削時要注意身體和手臂動作的協調。
b.在推挫過程中，左手的施壓要由大變小，右手的施壓要由小變大，使銼刀平穩不上下擺動。
連接材料和使用場合
明確下列問題
鋸弓：
固定式，
可調節式
鋸路：
鋸齒左右對稱錯開，
形成一定的形狀
鋸割工具
鋸條：
粗齒，
中齒，
細齒
鋸割方法
鋸路
鋸條在制造時，將全部鋸齒按一定規律左右錯開，并排成一定的形狀，稱為鋸路。
鋸路有波浪形和交叉形等。
鋸條有了鋸路以后，使工件上的鋸縫寬度大于鋸條背部的厚度，從而防止了“夾鋸”和鋸條過熱，并減少鋸條磨損。
1、鋸齒的方向:
2、鋸條的緊度和平直
鋸條的安裝
鋸條的安裝
鋸割姿勢
鋸割的方法
1、觀察，分析確定割線，鋸割線一般在劃線輪廓外側0.5-1mm處為宜。
2、夾裝工件。
3、起鋸方法。
A、遠起鋸：（易掌握，常采用）
B、近起鋸：（不易掌握，一般不采用）
4、注意事項。
鋸條應直線往復運動，不得左右擺動，鋸削速度硬材料應慢些，軟材料稍快些。
鋸削示范
銼削方法
銼削方法指的是銼削表面。銼削表面主要是平面銼削和曲面銼削。
平面銼削是最基本的銼削。
交叉銼法：是余量較大的平面粗加工的銼削方法。
平面銼削順銼法：是對小平面和精加工銼平的銼削方法。
推銼法：是對小平面、精加工、修光的銼削方法。
曲面銼削 ：曲面銼削是根據工件的曲面特點，銼刀的運動要做
曲面銼削也可稱為滾動銼削。
銼削姿勢
銼削操作要求
站立姿勢和位置。兩腳立正面對虎鉗，與虎鉗的距離是胳膊的上下臂垂直，端平銼刀，銼刀尖部能搭放在工件上，然后邁出左腳，右腳尖到左腳跟的距離約等于銼刀長度，左腳與虎鉗中線形成約30°角，右腳與虎鉗中線形成約75角。銼削姿勢。雙手端平銼刀，左腿彎曲，右腿伸直，身體重心落在左腳上，兩腳要始終站穩不動，靠左腿的屈伸作往復運動。保持銼刀的平直運動。推進銼刀時兩手加在銼刀上的壓力要保持刀平穩, 不上下擺動。銼削時要有目標。不能盲目的銼，銼削過程中要用量具或卡板勤檢查銼削表面，做到要銼的地方必須下鐵削。
銼削示范
a.操作要集中注意力，鉆孔要戴防護眼鏡，以防鉆屑飛出傷害眼睛；
b.不準帶手套操作，以防鉆頭卷住手套而傷害手指；不能用手直接扶持小工件、薄工件，以免造成傷害事故。
安全生產
材料:鋁板 鋁管 ……
你想好了嗎 ----修改工藝流程
工藝的一般過程:
備料----形成坯件----零件加工
----部件制作----總裝配----表面涂飾
想到還要做到!
學習在于創造!
拓展
彎曲
鉚接
臺虎鉗
30
30
50
R10
加工角鐵形體
程序
劃線：
鋸割：用鋼鋸對金屬材料進行分割
裝鋸條
模型的制作既是一種設計表達方式,又是設計過程中不可缺少的分析、評價、評估手段。
模型制作
根據小鐵錘的加工圖，選擇合適的材料和加工工具，并設計出它的工藝流程。
試一試
Thank You ~ ~
