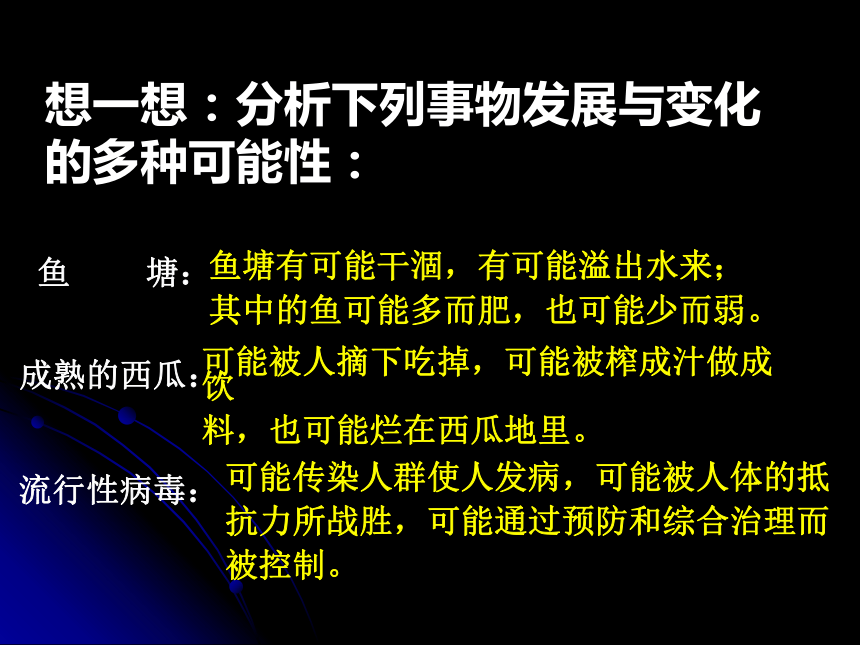

魚塘有可能干涸，有可能溢出水來；
其中的魚可能多而肥，也可能少而弱。
可能被人摘下吃掉，可能被榨成汁做成飲
料，也可能爛在西瓜地里。
可能傳染人群使人發病，可能被人體的抵
抗力所戰勝，可能通過預防和綜合治理而
被控制。
成熟的西瓜：
流行性病毒：
魚 塘：
想一想：分析下列事物發展與變化的多種可能性：

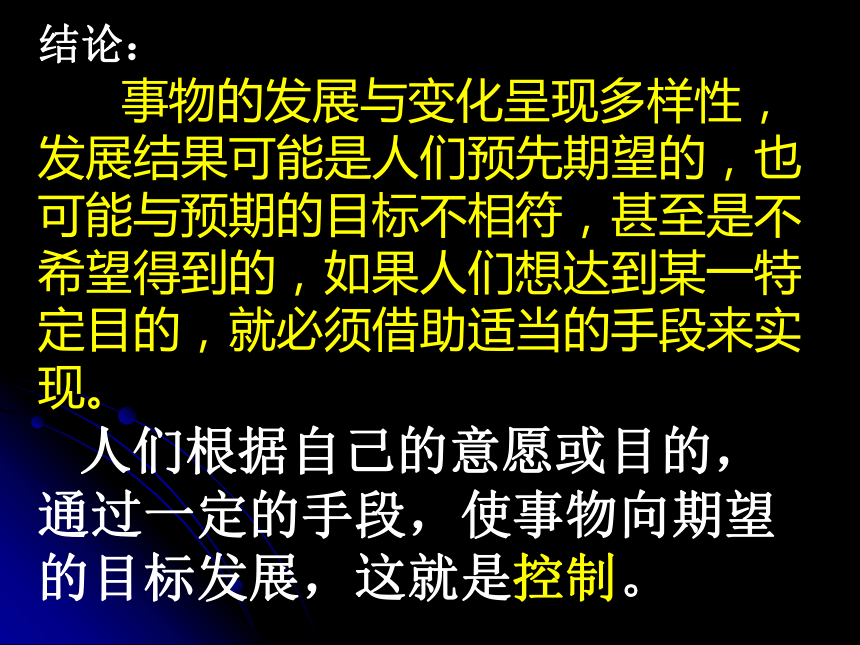

結論：
事物的發展與變化呈現多樣性，發展結果可能是人們預先期望的，也可能與預期的目標不相符，甚至是不希望得到的，如果人們想達到某一特定目的，就必須借助適當的手段來實現。
人們根據自己的意愿或目的，通過一定的手段，使事物向期望的目標發展，這就是控制。

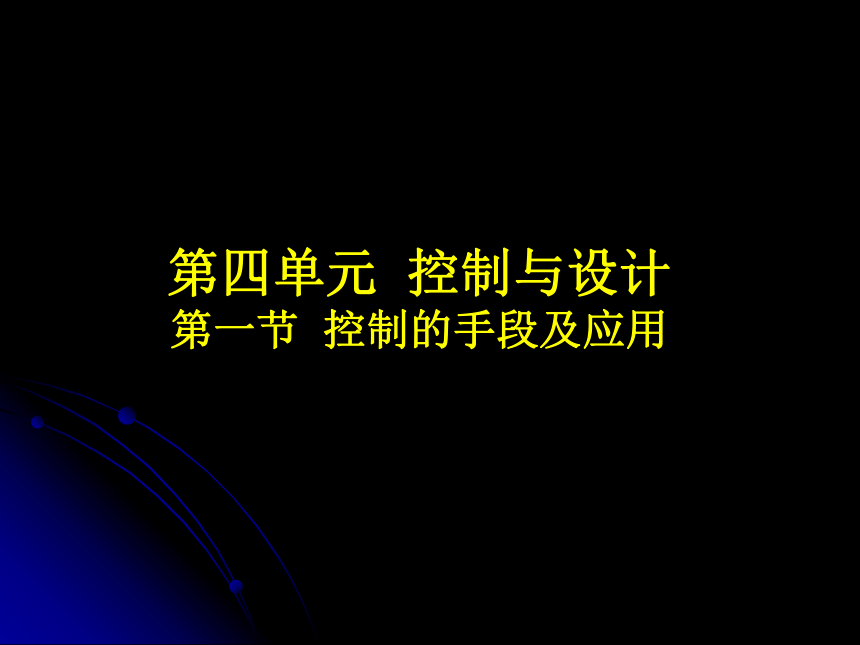

第四單元 控制與設計
第一節 控制的手段及應用

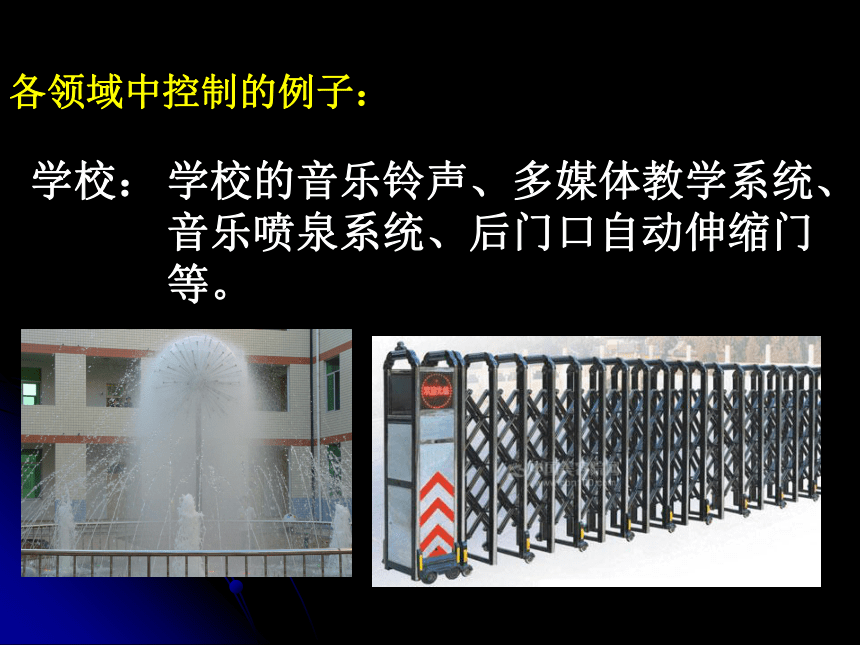

各領域中控制的例子：
學校：
學校的音樂鈴聲、多媒體教學系統、音樂噴泉系統、后門口自動伸縮門等。

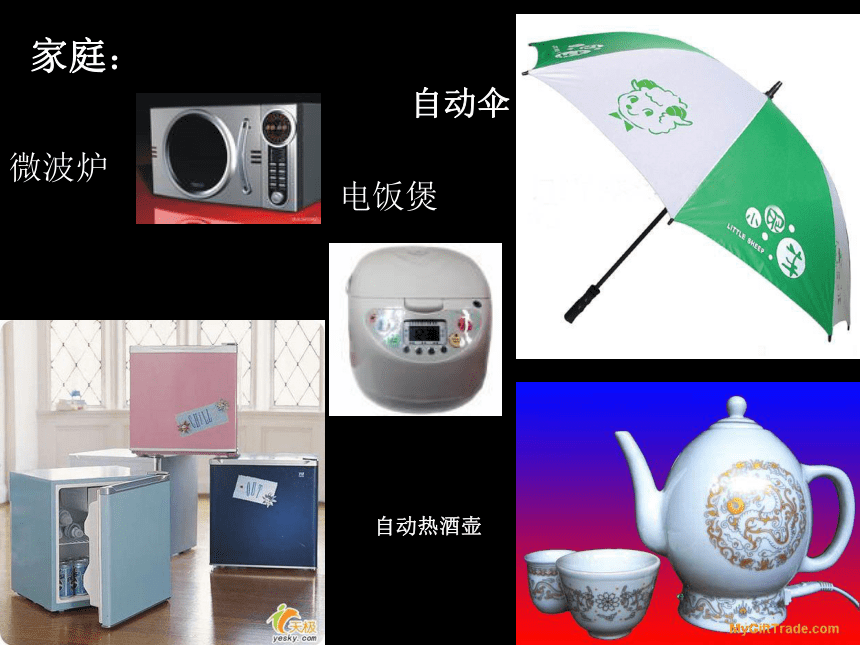

家庭：
電飯煲
微波爐
自動傘
自動熱酒壺
冰箱
社會：
幻彩聲控燈
交通信號燈
程控電話交換機
飲水機
自動門
電梯
驗鈔機
音樂噴泉
思考：大禹治水過程中，通過什么手段實現了什么樣的目的？和現代治水方式相比呢？
案例1：大禹治水
事例 對象 目的 手段 結果
古代治水 洪水 遠離洪水 壘壩筑堰，填塞洪水（堯） 愈治愈泛、被帝治死
疏通河道，泄洪為主（禹） 水患大治、傳奇英雄
現代治水 加深加寬過水平面，炸除礁石，建堤防，河道整治，植樹造林，保護流域生態環境
答案：通過“疏通河道，泄洪為主” 手段實現治理好水患的目的。

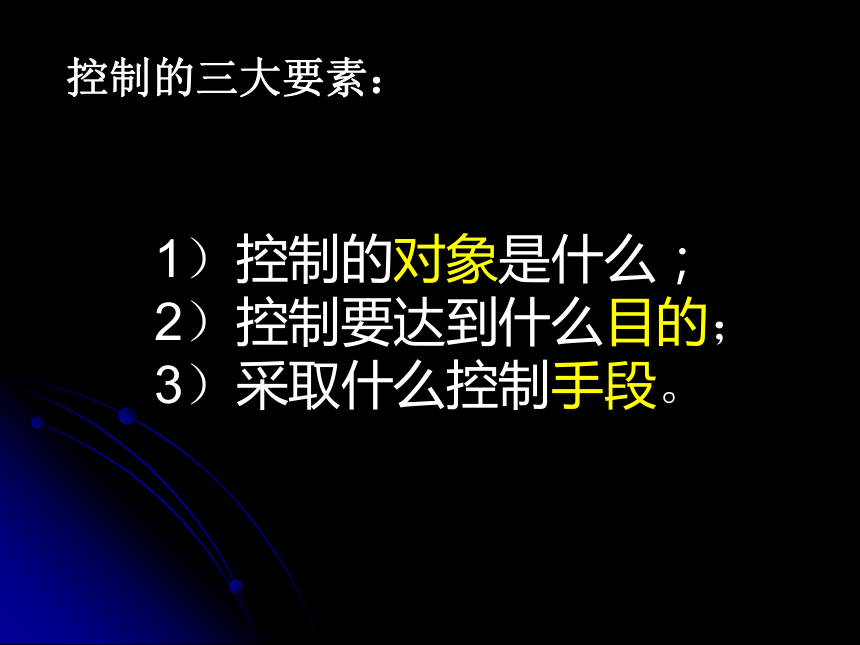

1）控制的對象是什么；
2）控制要達到什么目的；
3）采取什么控制手段。
控制的三大要素：
[馬上行動]
找出自行車中存在的各種控制現象：
方向控制
目的
改變自行車的前進方向
對象
自行車
手段
通過雙手轉動車把，改變前輪的方向并帶動后輪改變方向。
目的
對象
手段
速度控制
自行車
改變自行車的前進速度
通過車閘，改變自行車的速度
馬上行動
控制事例 控制的對象 控制的目的 控制的手段
電風扇扇葉轉速快慢的控制
音響的音量控制
燃氣熱水器溫度的控制
用噴霧器噴灑農藥
大禹治水
人力三輪車轉彎中的方向控制
電風扇
調節速度
換檔
音響
音量的調節
旋鈕
熱水器
調節出水口溫度的高低
改變燃氣火頭的大小
噴霧器
給莊稼治病
操作噴霧器的手柄
洪水
安息洪波、大治水患
疏通河道，泄洪為主
人力三輪車
改變三輪車行駛的方向
雙手轉動車把
控制的類型
(按人工干預的情形)
人工控制（手動控制）
自動控制
人工控制：控制的過程必須在人的直接干預和全程干預下才能完成控制任務。
關/開 門
駕駛汽車
自動控制：在控制的過程中不需要人的直接干預，使事物的變化準確的按照期望的方向發展。
太陽能路燈
自動門
手動
案例分析：從手搖扇到空調器，手動——手動控制——自動控制
手搖扇
電風扇
空調
手動控制
自動控制
請說說下列哪些屬于人工控制和自動控制的事例？
手動開關
感應龍頭
手控燈
聲控燈
光控小夜燈
馬上行動：判斷人工控制和自動控制的事例。
音響的音量控制 全自動洗衣機
普通水龍頭出水的控制 電冰箱內溫度控制
自動取款機 籃球運動員投籃過程控制
自動烘手機 自動感應門的開關控制
電梯的上下運行過程控制 飛鏢的投擲過程控制
肥胖人群體形控制 聲控走廊燈的控制
紅外自動水龍頭出水控制 紅綠燈的轉換過程控制
手搖晾衣架的控制 光控路燈的控制
人工
人工
自動
人工
人工
人工
人工
自動
自動
自動
自動
自動
自動
自動
自動
自動
(按執行部件分類)
機械控制
氣動控制
液壓控制
電子控制
機械控制
電子控制
氣動控制
液壓控制
液壓打樁機
液壓千斤頂
二、控制的應用
控制的應用自古就有，并在近代得到迅速發展，在社會生產生活的各個領域都有極其廣泛的應用。
汽車自動裝配生產線
控制在工業生產中的應用
數控機床
電腦繡花
自動化灌裝生產線
控制的應用
水 車
控制在農業生產中的應用
折射式微噴
錘式微灌
射流式微噴
控制在農業生產中的應用
溫室控制
聯合收割機
控制在軍事、國防、航天技術中的應用
精密制導導彈 愛國者
“神舟”飛船
一、控制的手段:
1.控制的涵義
2.控制的三大要素：
3.控制的分類：
二、控制的應用
小結：
2.機械控制：普通水龍頭、浮子——杠桿水位控制、電飯煲等。
電子控制：電子計算器、家用電冰箱、自動門、汽車自動變速器的電子控制裝置。
氣動控制：化工生產中常用的氣動閥門、公交車車門開關控制。
液壓控制：建筑工地打樁機、修理汽車用的油壓千斤頂。
練習：
