結構與設計練習題

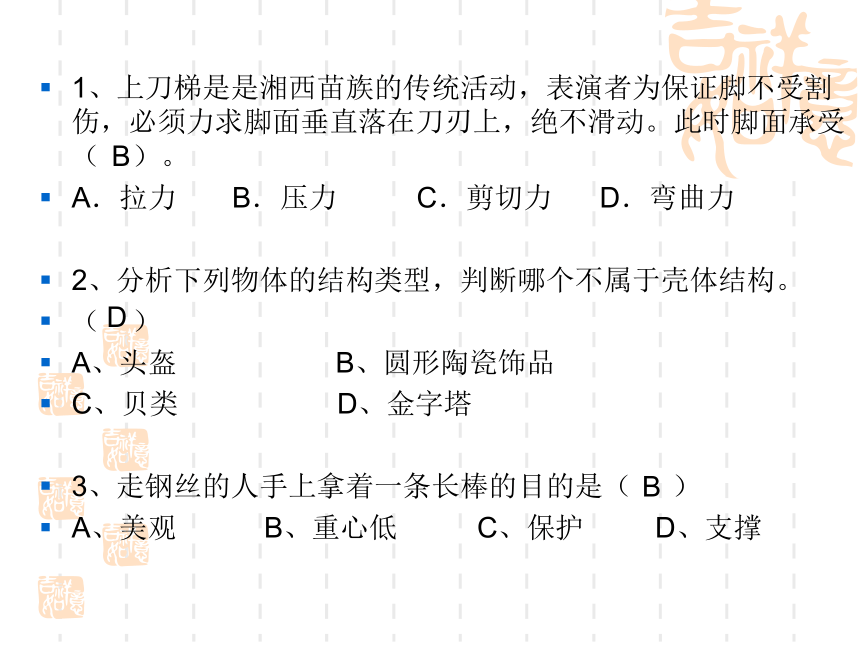

1、上刀梯是是湘西苗族的傳統活動，表演者為保證腳不受割傷，必須力求腳面垂直落在刀刃上，絕不滑動。此時腳面承受（ ）。
A．拉力 B．壓力 C．剪切力 D．彎曲力
2、分析下列物體的結構類型，判斷哪個不屬于殼體結構。
（ ）
A、頭盔 B、圓形陶瓷飾品
C、貝類 D、金字塔
3、走鋼絲的人手上拿著一條長棒的目的是（ ）
A、美觀 B、重心低 C、保護 D、支撐
B
D
B
4、可以用受力結構的穩定性來解釋的事實是( ) A、拔河的繩子斷裂
B、雞蛋在某種情況下可以承受很大的外力
C、廣告牌被臺風吹倒
D、耳機與電腦主機的插口接觸不良，聽不到音樂
5、以下哪一個結構是不屬于利用不穩定的結構實現某些功能的。（ ） A、游樂設施的蹺蹺板功能結構
B、房間門口的活頁功能結構； C、學校運動場的籃球架結構
D、圓珠筆的筆嘴結構
C
C

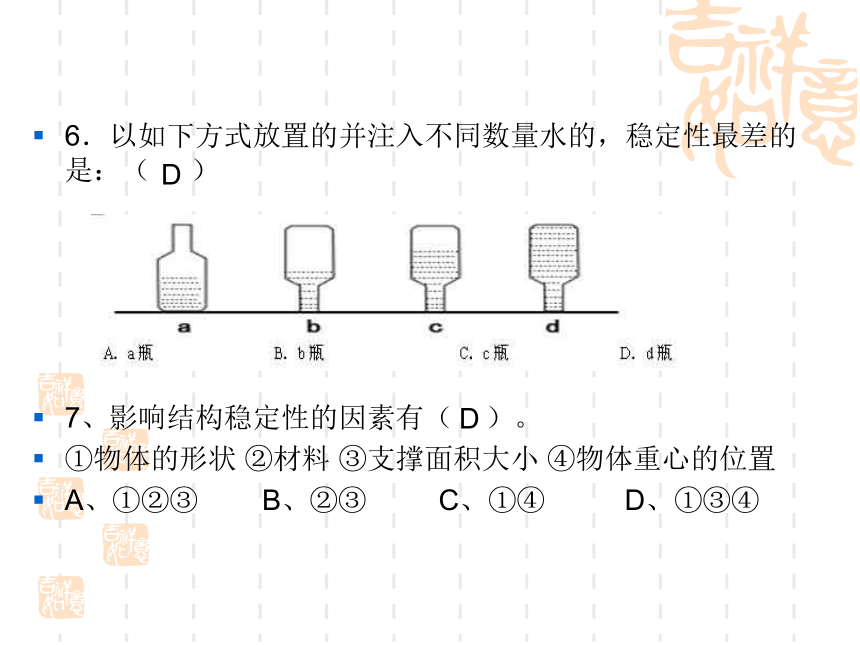

6．以如下方式放置的并注入不同數量水的，穩定性最差的是：（ ）
7、影響結構穩定性的因素有（ ）。
①物體的形狀 ②材料 ③支撐面積大小 ④物體重心的位置
A、①②③ B、②③ C、①④ D、①③④
D
D

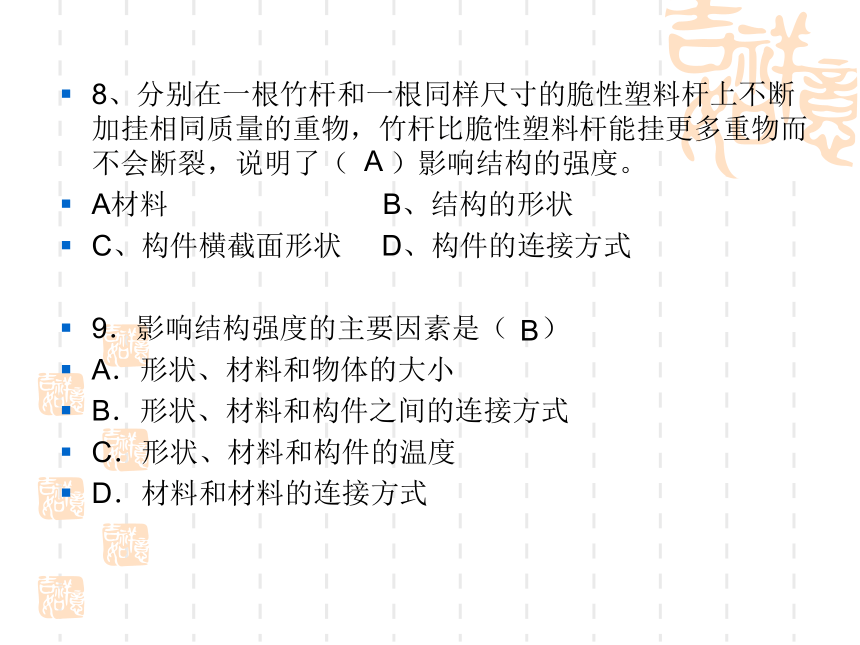

8、分別在一根竹桿和一根同樣尺寸的脆性塑料桿上不斷加掛相同質量的重物，竹桿比脆性塑料桿能掛更多重物而不會斷裂，說明了（ ）影響結構的強度。
A材料 B、結構的形狀
C、構件橫截面形狀 D、構件的連接方式
9．影響結構強度的主要因素是（ ）
A．形狀、材料和物體的大小
B．形狀、材料和構件之間的連接方式
C．形狀、材料和構件的溫度
D．材料和材料的連接方式
A
B

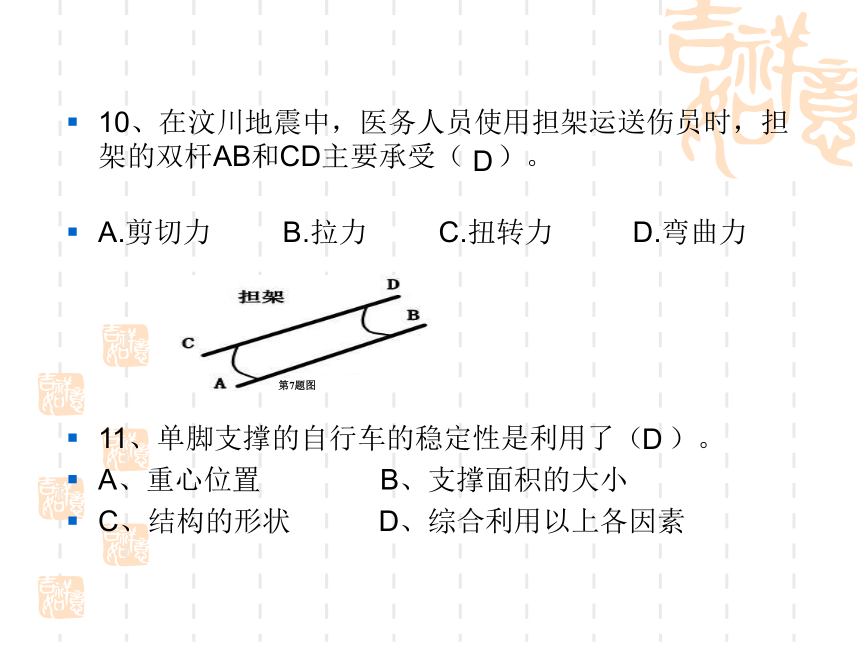

10、在汶川地震中，醫務人員使用擔架運送傷員時，擔架的雙桿AB和CD主要承受（ ）。
A.剪切力 B.拉力 C.扭轉力 D.彎曲力
11、單腳支撐的自行車的穩定性是利用了（ ）。
A、重心位置 B、支撐面積的大小
C、結構的形狀 D、綜合利用以上各因素
第7題圖
D
D

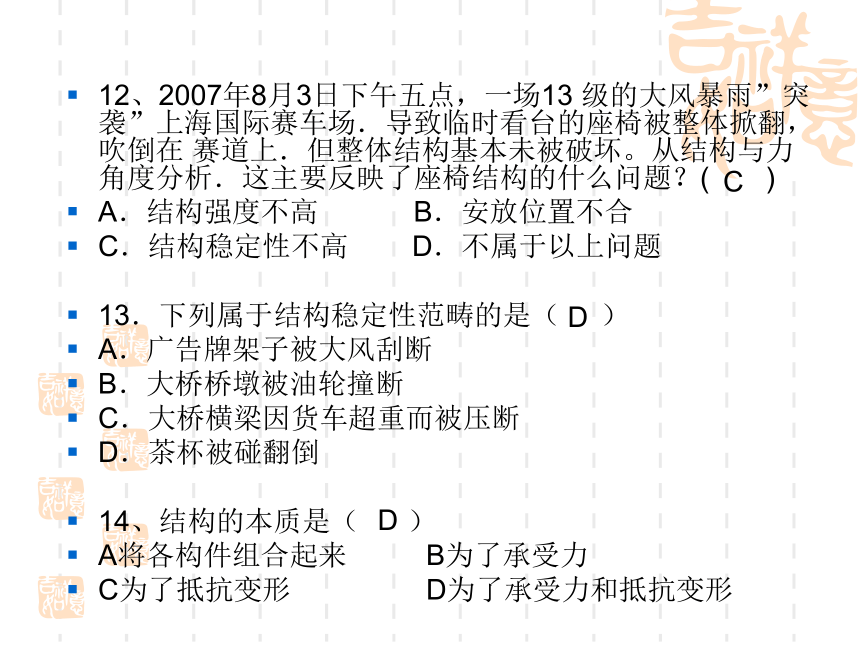

12、2007年8月3日下午五點，一場13 級的大風暴雨”突襲”上海國際賽車場．導致臨時看臺的座椅被整體掀翻，吹倒在 賽道上．但整體結構基本未被破壞。從結構與力角度分析．這主要反映了座椅結構的什么問題？( )
A．結構強度不高 B．安放位置不合
C．結構穩定性不高 D．不屬于以上問題
13．下列屬于結構穩定性范疇的是（ ）
A．廣告牌架子被大風刮斷
B．大橋橋墩被油輪撞斷
C．大橋橫梁因貨車超重而被壓斷
D．茶杯被碰翻倒
14、結構的本質是（ ）
A將各構件組合起來 B為了承受力
C為了抵抗變形 D為了承受力和抵抗變形
C
D
D

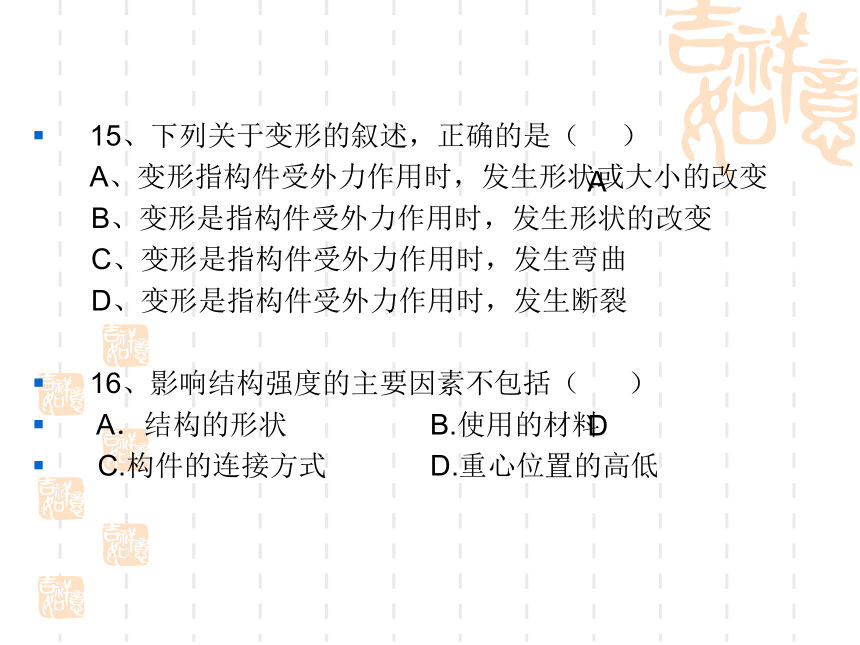

15、下列關于變形的敘述，正確的是（ ）
A、變形指構件受外力作用時，發生形狀或大小的改變
B、變形是指構件受外力作用時，發生形狀的改變
C、變形是指構件受外力作用時，發生彎曲
D、變形是指構件受外力作用時，發生斷裂
16、影響結構強度的主要因素不包括（ ）
A．結構的形狀 B.使用的材料
C.構件的連接方式 D.重心位置的高低
A
D

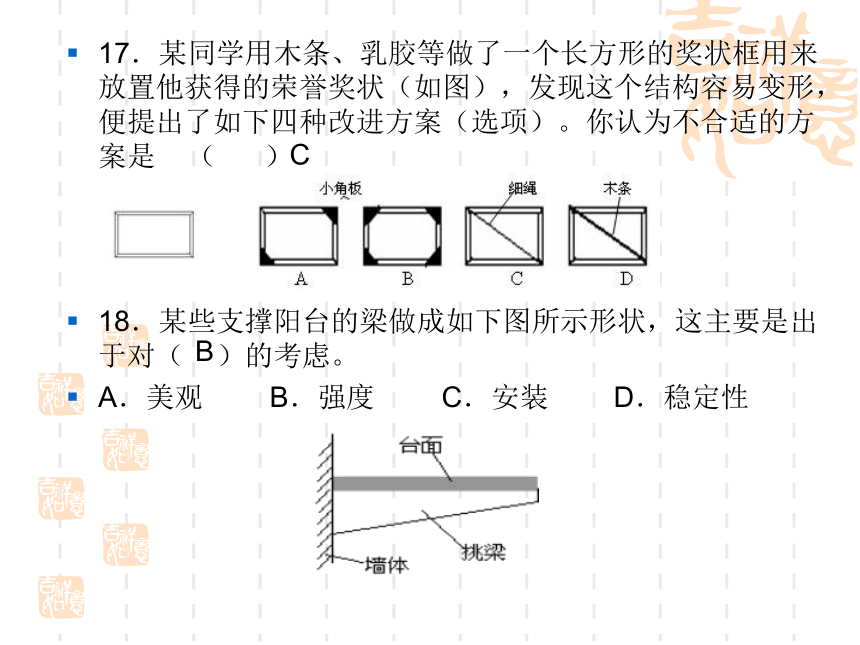

17．某同學用木條、乳膠等做了一個長方形的獎狀框用來放置他獲得的榮譽獎狀（如圖），發現這個結構容易變形，便提出了如下四種改進方案（選項）。你認為不合適的方案是 （ ）
18．某些支撐陽臺的梁做成如下圖所示形狀，這主要是出于對（ ）的考慮。
A．美觀 B．強度 C．安裝 D．穩定性
C
B
19．如圖所示的結構中，不屬于殼體結構的是：（ ）
A．安全帽 B．電飯煲
C．窗臺護欄 D．天文臺穹頂
20．使用A字形（人字）梯，往往在梯子中間用一根拉桿或繩子固定，其主要目的是（ ）
A．增加梯子強度 B．減小人對梯子的壓力
C．增加梯子的穩定性 D．促使梯子美觀
C
C
21．圖所示為簡易混凝土橋梁，為提高承載力，設計時計劃在水泥混凝土橋梁中加入鋼筋。你認為鋼筋應加在支承梁的( )
A．近上端 B．中間
C．近下端 D．各處，分布均勻
22．下列結構中，構件之間的連接不是鉸連接的是( )
A．教室門與門框的連接 B．籃球框與籃板的連接
C．自行車剎車柄與車把的連接 D．折疊傘傘骨間的連接
C
B
23．一張圓桌，不能使它更加穩固的方法是( )
A．使用金屬做支架，鋼化玻璃做桌面
B．使用較重的大理石做桌面
C．如使用木材制作桌子，各部分大量采用榫接的方式
D．增大桌子底部的支撐面面積
24．日常生活中，剪紙時，剪刀把主要受力形式是( )
A．剪切力 B．壓力 C．彎曲力 D．扭轉力
25、17、左圖“蓋里椅”結構傳達出一種盤旋上升、奮發向上的精神，具有雕塑般的美感和強烈的時代氣息，形成了優雅的浪漫主義設計風格。這是從（ ）角度欣賞結構。
A、技術 B、文化 C、藝術 D、功能
B
B
B
26．下列哪一種做法可以用結構的穩定性來解釋( )
A．吊蘭支撐架用三角形支架結構，而不用由一根直桿挑起結構
B．吊蘭支撐架使用的是鋼材而不是木料或塑料
C．建筑物、橋梁這類大型的固定結構，底座要盡可能大些
D．A字型梯不采用鋁合金屬片，而采用長方形截面的構件
27．下列沒有利用降低重心高度實現其穩定狀態的結構是( )
A．電風扇的底座 B．不倒翁
C．汽車的底盤 D．溜冰鞋
28、結構的構件受力多種多樣，基本的受力形式有（ ）
①重力 ②拉力、壓力 ③剪切力、扭轉力 ④ 彎曲力
A、①②④ B、①③④
C、①②③ D、②③④
C
D
D
29、結構的穩定性是指（ ）
A、結構在荷載作用下維持原有平衡狀態的能力
B、結構在外力作用下維持原有平衡狀態
C、結構在荷載作用下維持原有平衡狀態的現象
D、結構的牢固
30、結構的強度與結構的形狀、材料和構件間的連接方式有關。這里的結構形狀是指（ ）
A、結構的形狀 B、構件橫截面形狀
C、整體形狀 D、結構的形狀和構件橫截面形狀
31.為了方便城鎮人使用水資源,設計出了水管輸送方式，設計的水管結構類型是( ) A、框架 B、殼體 C、實心 D、以上都不是
A
D
B
32、下列關于結構概念的敘述，正確的是（ ）
A、物體的結構是由使用者的需要決定的
B、一種物體只能有一種結構
C、結構是指物體的各組成部分之間的搭配和排列
D、物體的結構是指物體的大小和形狀
判斷題 1、結構強度與形狀、材料和連接方法有關。 （ ）
2、 物體的結構強度越大它的穩定性越大。 （ ）
3、照相機的三角架穩定是因為與地面接觸面積大( )
4、結構的形狀不同，其穩定性也不同。（ ）
5、任何結構都是利用它的穩定性。（ ）
6、框架結構通過條狀物的連接來承受荷載，一般只承受拉力。（ ）
7、從強度角度看，外力越大，構件內力隨之越大，構件被破壞的危險就越大，所以外力的大小就決定了一個構件被破壞的危險程度。（ ）
一、簡答題
1、有一個筷子，這個筷子的容許應力為50N/CM2，此處截面積為4cm2，如果外界給它一個外力，使它產生180N的內力，筷子會不會斷，為什么？
二、自行車是我們熟悉的交通工具。在自行車家族中，有性能各異的不同車型。如裝有輔助小輪的童車、雙梁載重車、彎梁女式車、雙坐雙蹬的雙人車等，這些特殊功能的實現，是因為設計者改變了車的結構。觀察下圖，分析并回答以下幾個問題。
1．一個較復雜的結構有許多不同的組成部分，這些組成部分稱為構件。請問自行車的車輪有哪些構件組成？
2．定性分析自行車這個結構可以抵抗哪些作用力？
3．自行車中的三角架和擋泥板分別屬于哪種結構類型？再分析這種結構類型的特點是什么？再舉幾個這種結構的例子。（
4．在自行車各部件之間的連接中，三角架屬于 連接；剎車連桿之間屬于 連接；車把與車架之間屬于 連接。
（2） 自行車的車架為什么采用三角形結構？
（3）自行車的支架部分采用了空心鋼管材料，請說明使用這種材料的兩種優點。
