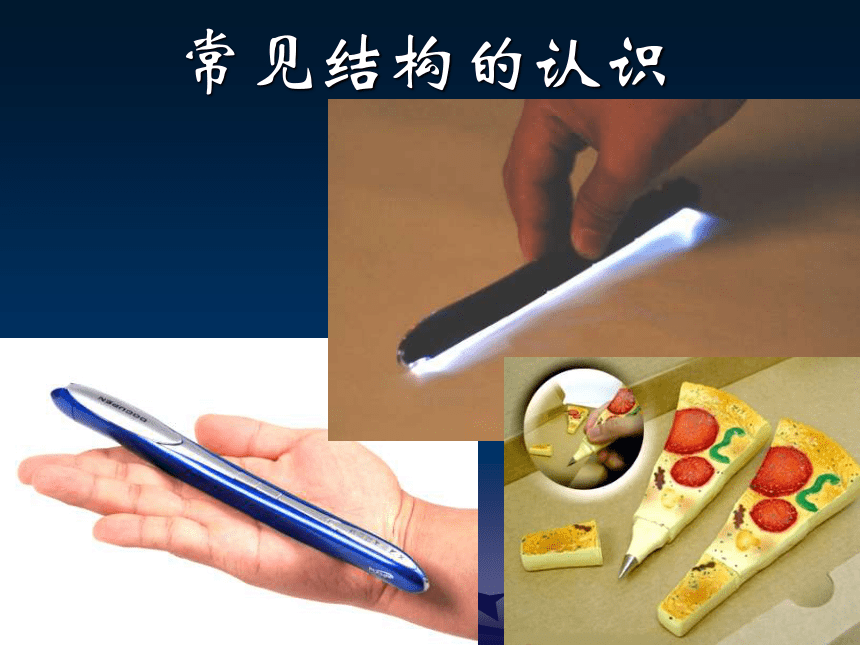

常見結構的認識

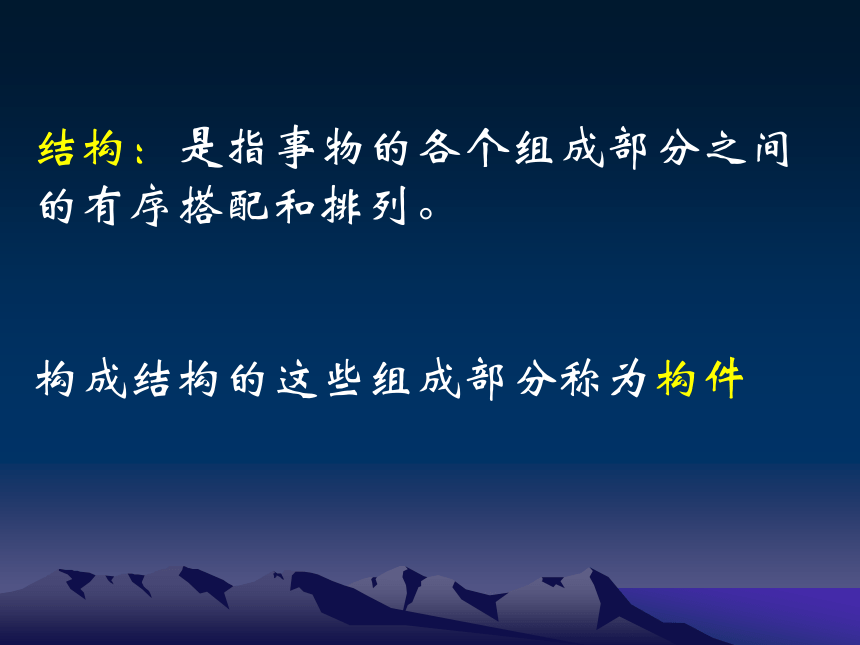

結構：是指事物的各個組成部分之間的有序搭配和排列。
構成結構的這些組成部分稱為構件
自然界：植物、動物、礦物質、自然現象等也有其特定的結構。
蜘蛛網
恐龍骨骼
人體骨骼

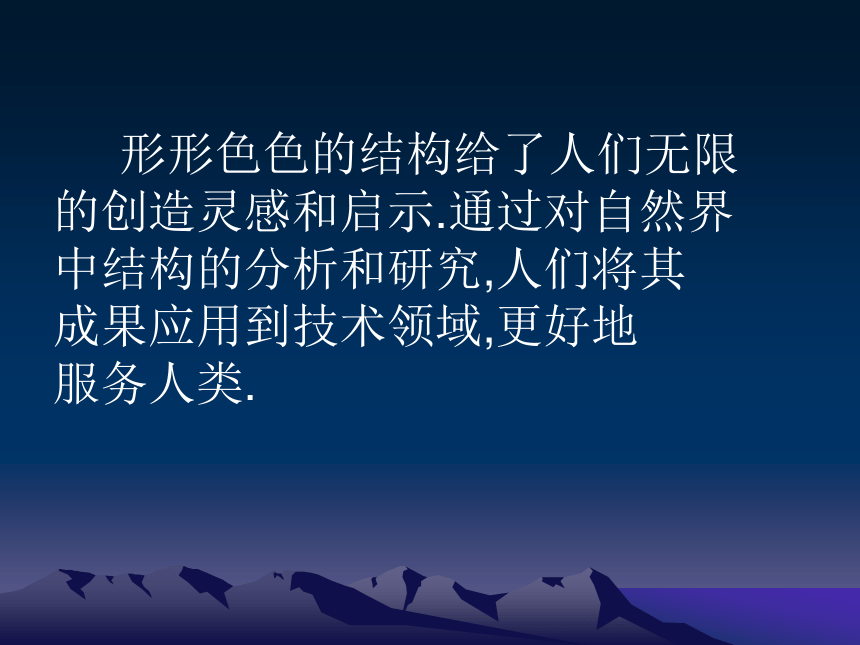

形形色色的結構給了人們無限
的創造靈感和啟示.通過對自然界
中結構的分析和研究,人們將其
成果應用到技術領域,更好地
服務人類.

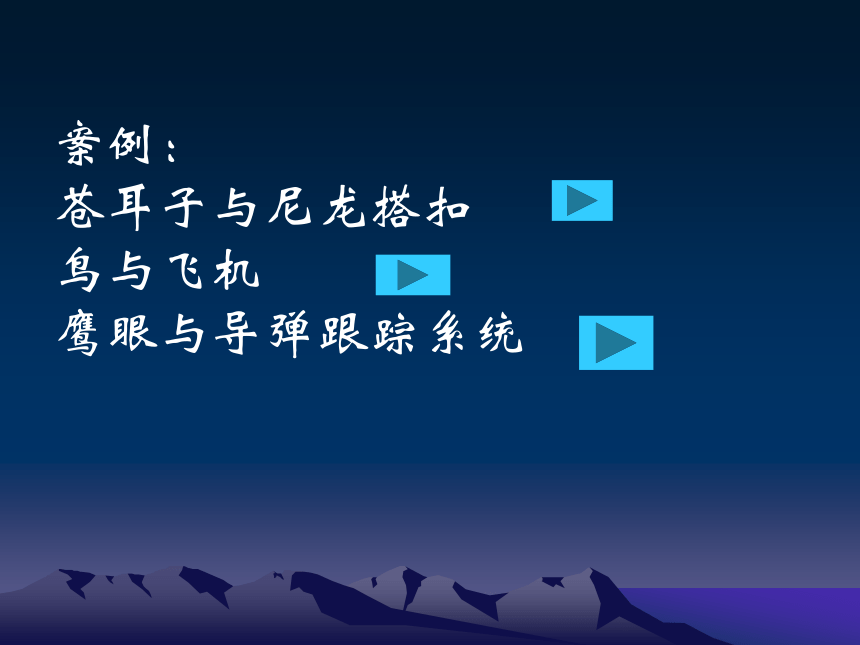

案例：
蒼耳子與尼龍搭扣
鳥與飛機
鷹眼與導彈跟蹤系統
蒼耳子 　植物形態　一年生草本，三角狀卵形，先端銳尖，基部心形。邊緣有缺刻或3～5淺裂，有不規則粗鋸齒，兩面有粗毛；頭狀花序頂生或腋生，雌雄同株，雄花序在上，球形，花冠筒狀，5齒裂；雌花序在下，卵圓形，外面有鉤刺和短毛。花期7～10月，果期8～11月。 生于荒地、山坡等干燥向陽處。分布于全國各地。
應用　　　　　　　　　　　　　　　　　　　　　 　　.用于不聞香臭、時流濁涕，鼻淵頭痛，外感風寒，惡寒無汗，風寒頭痛。本品溫和疏達，味辛散風，苦燥濕濁，通竅止痛，常配伍辛夷、白芷、薄荷同用，即蒼耳子散。
案例1
與尼龍搭扣
案例2
人類飛翔的夢想源于展翅高飛的鳥，鳥因為有它自由流暢的體形和翅膀結構，飛機原型源于飛鳥形體結構的仿生。
中國的大飛機在研制中
鷹眼
與導彈跟蹤系統
大自然是最完美的設計師
從力學角度分析化工生產中常用的高壓氣罐為什么多采用球體或近似球體？
自來水管的結構設計是否合理呢
活動一.用三張相同的紙,分別制作出高和側面積相等的三棱體、四棱體和圓柱體。測試哪個物體的結構放進筆的數量最多？
閱讀案例：魁北克大橋的坍塌。
分析大橋坍塌的原因是什么？
設計師擅自改變橋的結構。
為什么改變橋的結構會造成塌陷呢？
因為，不合理的結構會使結構或材料所受到的外力超過其承受的極限。
結構與力
當一個結構受到外力作用時,內部各質點之間的相互作用會發生改變, 產生一種抵抗的力 , 稱為內力。
受力構件的單位橫截面上所產生的內力稱為應力。用公式表示應力為：σ =F/s, 其中 ,F 是內力 ,S 是受力面積 , σ是應力。
一個火腿腸，如何在中間截為兩段？
用工具：（1）刀切開
（2）剪刀剪開
空手： （3）掰彎
（4）扭斷
（5）拉斷
構件受到拉力和壓力的作用
構件受到扭轉力的作用
構件受到彎曲力的作用
若一個物體承受與之垂直的負荷時，一般稱其為梁。受此一負荷后梁必會產生彎曲現象。
當構件承受外力作用時，其一部分發生滑動或剪斷之傾向時，即會產生剪切力。
兩個距離很近、大小相等、
方向相反、
作用于同一物體上的平行力
提問:梁只是由混凝土材料構成的嗎
一般的構件都受到多種力的同時作用。
壓力
拉力
壓力
拉力
一座限重1.5噸的簡單梁式橋，如果要使它的承重增加，該如何改進。
拉 力 物體所承受的拉拽力
壓 力 擠壓物體的力
剪切力 兩個距離很近 ,大小相等,方向相反,且作用于同一物體上的平行力
扭轉力 反方向向物體兩端均勻施力 ,使物體發生扭轉形變的力
彎曲力 作用于物體 ,使它產生彎曲的力
構件的基本受力形式：
拉力、壓力、彎曲力、剪切力、扭轉力
所以從力學角度來說：
結構是指可承受一定力的架構形態, 它可以抵抗能引起形狀和大小改變的力。
活動二、要在教室的墻壁上懸掛
一盆吊蘭，請同學們設計一個
懸掛吊蘭的支架。
結構的類型
根據物體的結構形態，通常將
結構分為實體結構、框架結構
和殼體結構三種基本類型
實體結構：通常是指結構體本身是
實心的結構。它的受力
特點是，外力分布在整
個體積中。
框架結構：通常是指結構體由細長
的構件組成的結構，其特點是，
支撐空間而不充滿空間
受力情況：空間框架體。如鐵塔架，腳手架，建筑框架體。
埃菲爾鐵塔是現代巴黎的標志,是一座于1889年建成位于法國巴黎戰神廣場上的露空結構鐵塔，高320米。埃菲爾鐵塔得名于它的設計師橋梁工程師居斯塔夫埃菲爾。鐵塔設計離奇獨特，是世界建筑史上的技術杰作，因而成為法國和巴黎的一個重要景點和突出標志。埃菲爾鐵塔分為三層，從塔座到塔頂共有1711級階梯，分別在離地面57米、115米和276米處建有平臺
殼體結構：通常是指層狀的結構。
它的受力特點是，外力作用在
結構體的表面上。
國家大劇院在建設中
受力特點：外力作用在結構體的表面上，如建筑，汽車外殼，貝殼。
課堂小結
1、結構的定義：事物的各個組成部分之間的有序搭配和排列。
2、結構所受力的類型：拉力、壓力、彎曲力、剪切力、扭轉力 。
3、技術領域中的結構設計：研究物體的結構，使之可以承受更多的力。
