絕密★考試結束前

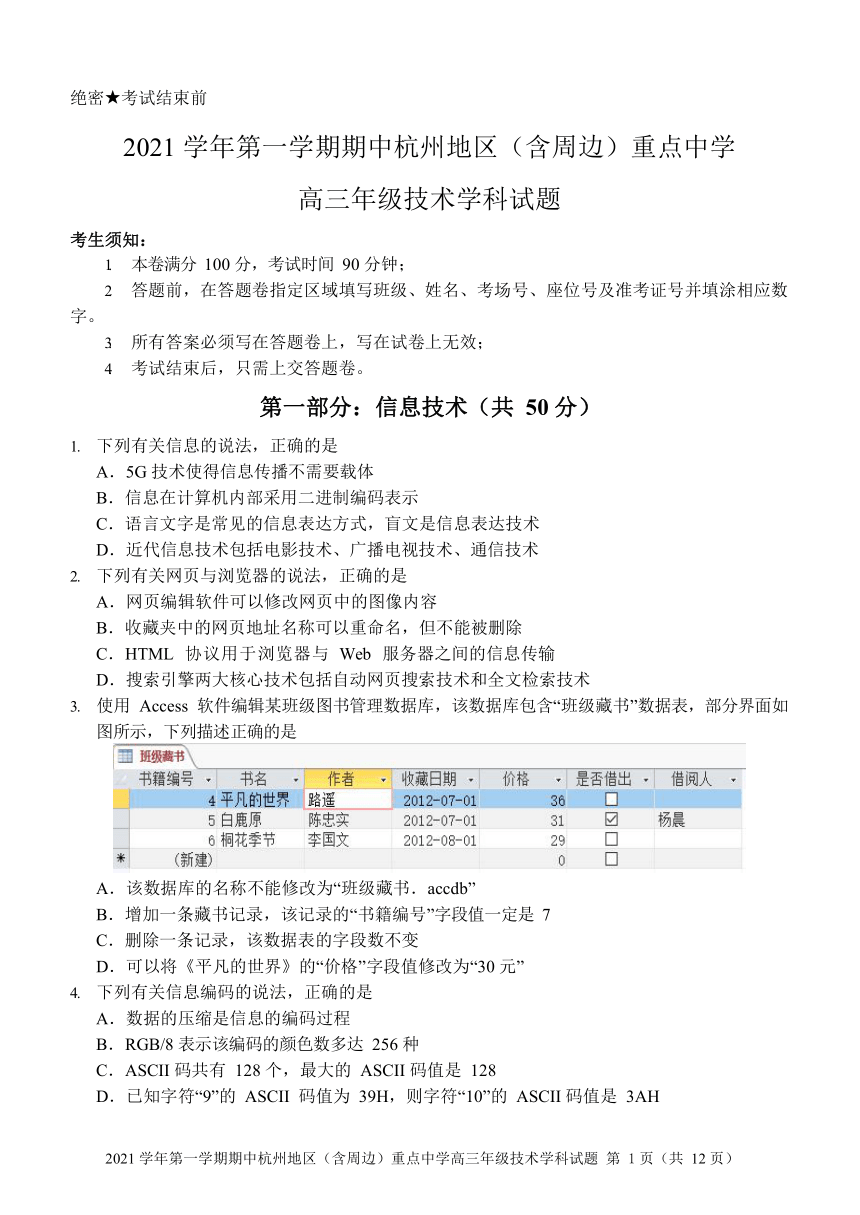

2021 學年第一學期期中杭州地區（含周邊）重點中學高三年級技術學科試題
考生須知：
本卷滿分 100 分，考試時間 90 分鐘；
答題前，在答題卷指定區域填寫班級、姓名、考場號、座位號及準考證號并填涂相應數
字。
所有答案必須寫在答題卷上，寫在試卷上無效；
考試結束后，只需上交答題卷。
第一部分：信息技術（共 50 分）
下列有關信息的說法，正確的是A．5G 技術使得信息傳播不需要載體
B．信息在計算機內部采用二進制編碼表示 C．語言文字是常見的信息表達方式，盲文是信息表達技術D．近代信息技術包括電影技術、廣播電視技術、通信技術
下列有關網頁與瀏覽器的說法，正確的是 A．網頁編輯軟件可以修改網頁中的圖像內容 B．收藏夾中的網頁地址名稱可以重命名，但不能被刪除C．HTML 協議用于瀏覽器與 Web 服務器之間的信息傳輸 D．搜索引擎兩大核心技術包括自動網頁搜索技術和全文檢索技術
使用 Access 軟件編輯某班級圖書管理數據庫，該數據庫包含“班級藏書”數據表，部分界面如圖所示，下列描述正確的是
A．該數據庫的名稱不能修改為“班級藏書．a(chǎn)ccdb” B．增加一條藏書記錄，該記錄的“書籍編號”字段值一定是 7 C．刪除一條記錄，該數據表的字段數不變 D．可以將《平凡的世界》的“價格”字段值修改為“30 元”
下列有關信息編碼的說法，正確的是 A．?dāng)?shù)據的壓縮是信息的編碼過程B．RGB/8 表示該編碼的顏色數多達 256 種
C．ASCII 碼共有 128 個，最大的 ASCII 碼值是 128
D．已知字符“9”的 ASCII 碼值為 39H，則字符“10”的 ASCII 碼值是 3AH

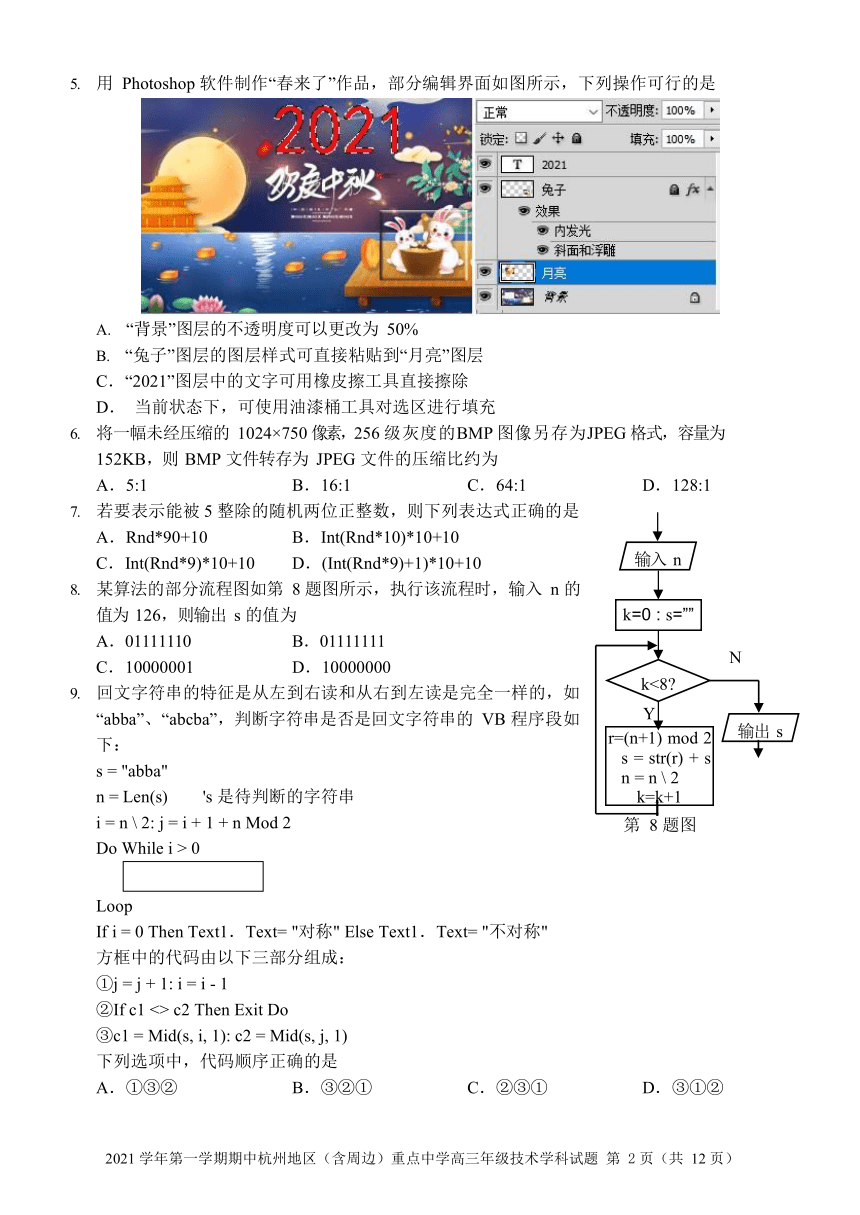

用 Photoshop 軟件制作“春來了”作品，部分編輯界面如圖所示，下列操作可行的是
“背景”圖層的不透明度可以更改為 50%
“兔子”圖層的圖層樣式可直接粘貼到“月亮”圖層C．“2021”圖層中的文字可用橡皮擦工具直接擦除
D． 當前狀態下，可使用油漆桶工具對選區進行填充
將一幅未經壓縮的 1024×750 像素，256 級灰度的BMP 圖像另存為JPEG 格式，容量為 152KB，則 BMP 文件轉存為 JPEG 文件的壓縮比約為
A．5:1 B．16:1 C．64:1 D．128:1
若要表示能被 5 整除的隨機兩位正整數，則下列表達式正確的是A．Rnd*90+10 B．Int(Rnd*10)*10+10 C．Int(Rnd*9)*10+10 D．(Int(Rnd*9)+1)*10+10
某算法的部分流程圖如第 8 題圖所示，執行該流程時，輸入 n 的值為 126，則輸出 s 的值為
A．01111110 B．01111111
C．10000001 D．10000000
回文字符串的特征是從左到右讀和從右到左讀是完全一樣的，如“abba”、“abcba”，判斷字符串是否是回文字符串的 VB 程序段如下：
s = "abba"
n = Len(s) 's 是待判斷的字符串
i = n \ 2: j = i + 1 + n Mod 2 Do While i > 0
Loop
If i = 0 Then Text1．Text= "對稱" Else Text1．Text= "不對稱"
方框中的代碼由以下三部分組成：
①j = j + 1: i = i - 1
②If c1 <> c2 Then Exit Do
③c1 = Mid(s, i, 1): c2 = Mid(s, j, 1)
下列選項中，代碼順序正確的是
A．①③② B．③②① C．②③① D．③①②

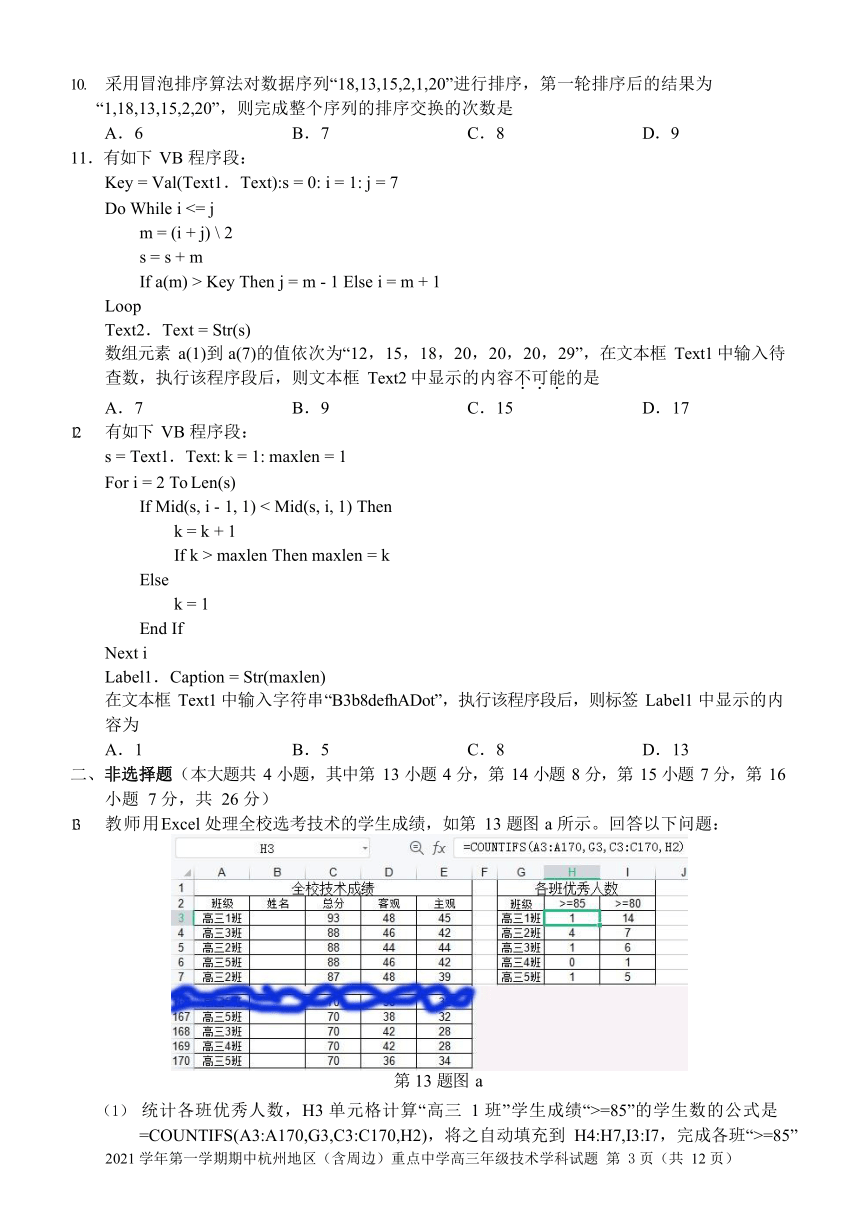

采用冒泡排序算法對數據序列“18,13,15,2,1,20”進行排序，第一輪排序后的結果為“1,18,13,15,2,20”，則完成整個序列的排序交換的次數是
A．6 B．7 C．8 D．9 11．有如下 VB 程序段：
Key = Val(Text1．Text):s = 0: i = 1: j = 7 Do While i <= j
m = (i + j) \ 2 s = s + m
If a(m) > Key Then j = m - 1 Else i = m + 1 Loop
Text2．Text = Str(s)
數組元素 a(1)到 a(7)的值依次為“12，15，18，20，20，20，29”，在文本框 Text1 中輸入待查數，執行該程序段后，則文本框 Text2 中顯示的內容不．可．能．的是
A．7 B．9 C．15 D．17
有如下 VB 程序段：
s = Text1．Text: k = 1: maxlen = 1 For i = 2 To Len(s)
If Mid(s, i - 1, 1) < Mid(s, i, 1) Then k = k + 1
If k > maxlen Then maxlen = k
Else
k = 1
End If Next i
Label1．Caption = Str(maxlen)
在文本框 Text1 中輸入字符串“B3b8defhADot”，執行該程序段后，則標簽 Label1 中顯示的內容為
A．1 B．5 C．8 D．13
二、非選擇題（本大題共 4 小題，其中第 13 小題 4 分，第 14 小題 8 分，第 15 小題 7 分，第 16
小題 7 分，共 26 分）
教師用Excel 處理全校選考技術的學生成績，如第 13 題圖 a 所示?；卮鹨韵聠栴}：
統計各班優秀人數，H3 單元格計算“高三 1 班”學生成績“>=85”的學生數的公式是
=COUNTIFS(A3:A170,G3,C3:C170,H2)，將之自動填充到 H4:H7,I3:I7，完成各班“>=85”
和“>=80”的人數正確計算，則 H3 單元格的公式應修改為 ▲ 。
（備注：COUNTIFS 函數將條件應用于跨多個區域的單元格，然后統計滿足所有條件的次數）
若刪除B 列，能否正確統計各班優秀人數 ▲ （單選，填字母：A．能/B．不能/）
根據第 13 題圖 a 中的數據制作的圖表如第 13 題圖 b 所示，下列描述正確的是 ▲
（多選，填字母）
創建該圖表的數據區域是 G2:G7,I2:I7
將單元格 C170 的數據修改為 86，圖表不會隨之變化
選擇 A2:E170 區域，按“班級”升序排序，圖表會隨之變化
選擇 A2:E170 區域，以“班級”是“高三 1 班”進行篩選，圖表會隨之變化
（注：全部選對的得 2 分，選對但不全的得 1 分，不選
或有選錯的得 0 分）
第 13 題圖 b
使用 Flash 制作多媒體作品“中秋．fla”，部分界面如下圖所示，請回答以下問題：
根據多媒體作品的設計流程，下列操作應在“制定腳本大綱”環節之后的是 ▲ （ 多選，填字母：A．確定該作品的適用人群/B．編寫該作品的文字腳本/C．根據需求確定該作品的結構類型/D．將該作品所涉及的媒體元素逐一列出）
（注：全部選對的得 2 分，選對但不全的得 1 分，不選或錯選的得 0 分）
該作品庫中共有 ▲ 個元件，“月亮”圖層實現了月亮的淡入淡出效果，該圖層第 1
幀對象不．可．能．的是 ▲ （單選，填字母：A．圖形元件/B．影片剪輯元件/C．位圖）
要使“中秋”動畫只播放一遍，則可以在 ▲ 圖層最后一幀添加動作腳本 ▲
“兔子”圖層中兔子是“元件 2”的實例，為了使該實例在測試場景時從 21 幀到 31 幀在舞臺上消失，其它動畫效果保持不變，下列操作方法可行的是 ▲ （多選，填字母） A．將該圖層移動到“背景”圖層下方
選中該圖層第 21 幀執行“清除幀”操作
選中該圖層第 21 幀到 31 幀執行“刪除幀”操作
選中該圖層第 21 幀執行“插入空白關鍵幀”操作
選中該圖層第 21 幀執行“插入關鍵幀”操作，將該幀實例的 Alpha 值設為 0%
（注：全部選對的得 2 分，選對但不全的得 1 分，不選或錯選的得 0 分）

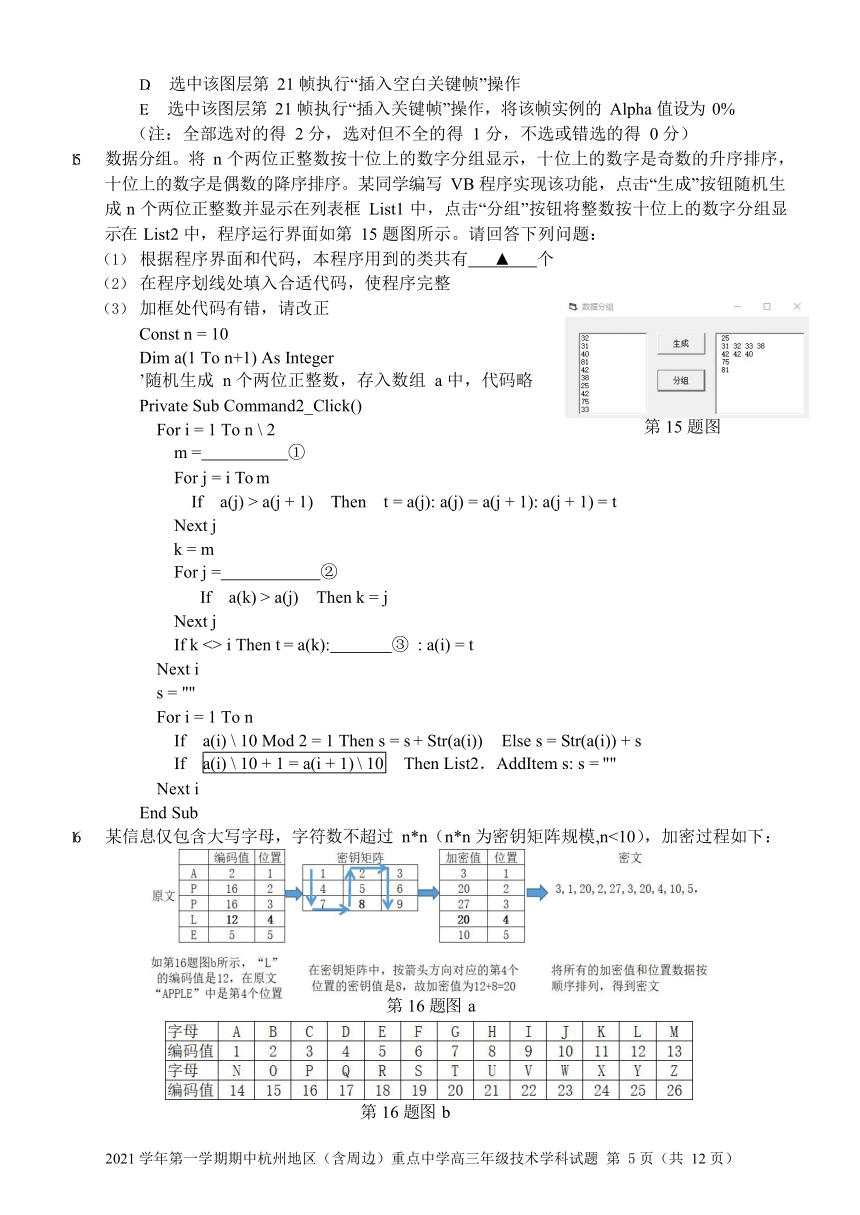

數據分組。將 n 個兩位正整數按十位上的數字分組顯示，十位上的數字是奇數的升序排序， 十位上的數字是偶數的降序排序。某同學編寫 VB 程序?qū)崿F(xiàn)該功能，點擊“生成”按鈕隨機生成 n 個兩位正整數并顯示在列表框 List1 中，點擊“分組”按鈕將整數按十位上的數字分組顯示在 List2 中，程序運行界面如第 15 題圖所示。請回答下列問題：
根據程序界面和代碼，本程序用到的類共有 ▲ 個
在程序劃線處填入合適代碼，使程序完整
加框處代碼有錯，請改正
Const n = 10
Dim a(1 To n+1) As Integer
’隨機生成 n 個兩位正整數，存入數組 a 中，代碼略
Private Sub Command2_Click()
For i = 1 To n \ 2
m = ① For j = i To m
If a(j) > a(j + 1) Then t = a(j): a(j) = a(j + 1): a(j + 1) = t Next j
k = m
For j = ②
If a(k) > a(j) Then k = j Next j
If k <> i Then t = a(k): ③ : a(i) = t
Next i s = ""
For i = 1 To n
If a(i) \ 10 Mod 2 = 1 Then s = s + Str(a(i)) Else s = Str(a(i)) + s If a(i) \ 10 + 1 = a(i + 1) \ 10 Then List2．AddItem s: s = ""
Next i End Sub
某信息僅包含大寫字母，字符數不超過 n*n（n*n 為密鑰矩陣規模,n<10），加密過程如下：
根據上述加密算法編寫解密程序。程序在啟動時讀取密鑰矩陣存入數組 a 中，在文本框 Text1 中輸入密文，點擊“解密”按鈕，在文本框 Text2 中顯示明文。運行界面如下第 16 題圖 c 所示。
（1）在文本框 text1 中輸入的密文是“8,1,23,2,17,3,33,4,”，則原文是 ▲ （密鑰矩陣按第
16 題圖 a 中的密鑰矩陣）
（2）實現上述算法的 VB 程序如下，請?jiān)趧澗€處填入合適的代碼。
Const n = 3
Dim a(1 To n * n) As Integer Private Sub Command1_Click()
Dim mw(1 To 2*n*n) As Integer
‘存儲密文數據，奇數位存儲加密值，偶數位存儲該數據在原文中的位置Dim yw(1 To n*n) As Integer ‘存儲解密數據
Dim k As Integer
‘生成規模為 n*n 的密鑰矩陣存入數組 a 中，代碼略
For i = 1 To Len(Text1．Text) c = Mid(Text1．Text, i, 1)
If c <> "," Then
t = t * 10 + Val(c) Else
①
mw(k) = Val(t): t = 0 End If
Next i
For i = 1 To k\2 ‘對密文解密，結果存數組 yw
yw(mw(2 * i)) = ②
Next i s = ""
For i = 1 To k\2
s = s + Chr((yw(i)) + 64) Next i
Text2．Text = s
End Sub
Function getmm(x As Integer, n As Integer) col = (x - 1) Mod n + 1
row = (x - 1) \ n + 1
getmm = a((col - 1) * n + row)
If row Mod 2 = 0 Then getmm = ③
End Function
第二部分：通用技術（共 50 分）
如圖所示為一款多功能可折疊俯臥撐板，下列尺寸中對人機關系沒．有．直接影響的是A．670 B．Φ25 C．20 D．140
下列關于該俯臥撐板的評價，不．恰．當．的是
A．握把采用泡沫棉和 ABS 工程塑料材料制作，手感舒適，主要考慮了“人”的因素B．將握把插入對應顏色的孔可快速找到要鍛煉的目標肌肉，體現了設計的創新原則C． 圖 上 標 注 的 尺 寸 單 位 是 cm D．底部采用防滑設計，可適應多種場地，主要考慮了“環境”的因素
下列各圖中，被連接件預留的用于螺釘安裝的孔設計合理的是
① ② ③ ④
A．①③ B．①④ C．②③ D．②④
通用技術課上，小明設計了如圖所示的零件，請根據第 4-6 題圖完成第 4-6 題。
圖中漏標和錯標的尺寸各有幾處
A．漏標 1 處，錯標 0 處 B．漏標 1 處，錯標 1 處
漏標 2 處，錯標 0 處 D．漏標 2 處，錯標 1 處
用鋼板制作該零件，需要用的劃線工具是
B． C． D．
用大小合適、厚度為 15mm 的鋼板制作該零件，實驗室配置的鉆頭最大直徑為 13，下列說法
中 不． 合． 理． 的 是 A．加工流程可以為：劃線→鉆孔→銼削B．可用淬火來增大該零件強度 C．可用鋼絲刷來清理銼刀上的鐵屑 D．銼削時可用平口鉗夾持
如圖所示為閘桿升降運動的驅動機構，當電機轉動時帶動曲柄、連桿、搖桿運動來實現閘桿的升降。下列關于分析中不．正．確．的是
A．機架與曲柄、搖桿采用剛連接，連桿之間采用鉸連接 B．在圖示位置電機軸順時針轉動閘桿升起 C．閘桿升起和降下時，曲柄、搖桿始終受彎曲 D．閘桿升起時，曲柄受彎曲，連桿 1 受拉，連桿 2 受彎曲，連桿 3 受壓
如圖所示為鋼制滾柱自動分選控制系統，其工作過程：PLC 控制氣缸使推桿運動，推動滾柱至測量位置，傳感器測量頭下移壓住滾柱進行直徑測量；PLC 根據測定的直徑值控制相應容器的電磁翻板開啟，并使限位擋板下移，推桿推動滾柱落入容器中。請根據示意圖及描述完成第 8—
9 題。
從系統角度分析，關于該系統說法不．正．確．的 A．傳感器的檢測精度是該系統優化的約束條件 B．能將不同直徑的滾珠推進對應的容器，體現了系統的目的性C．需要定期維護推桿，體現了系統的動態性
系統設計時，需要對氣缸、電磁翻板等的工作參數進行計算和反復調試，體現了系統分析的科學性原則
下列關于鋼制滾柱自動分選控制系統的分析不．正．確．的是A．傳感器檢測的是輸入量
B．控制器是 PLC
C．PLC 的輸出信號異常是該控制系統的干擾因素
D．控制量是 PLC 的輸出信號
下列對通用技術課程中常用元器件描述正確的是
A．具有電壓放大作用 B．正溫度系數熱敏電阻 C．左邊引腳為陰極 D．22pf 電容
下列關于多用電表的說法正確的是 A．用指針式多用電表測電阻的阻值時，電流從紅表筆流出，從黑表筆流進 B．用指針式多用電表測電阻的阻值時，若指針靠近零刻度，則須更換較高擋位測量C．用數字式多用表 20K 擋測電阻，讀數為 2，說明阻值大小為 2K
D．用指針式多用電表×1K 擋測發光二極管的正反向電阻，指針都不偏轉，說明發光二極管損壞
如圖所示為一光控電路，下列關于該電路說法不正確的是
當光敏電阻檢測到外界光照弱時，HA 鳴叫報警
該電路中的與非門芯片為 TTL
IC1B、IC1C、C2、R3 構成振蕩電路，當 6 腳輸入高電平時 HA 鳴叫報警
若將 R3 減小，HA 發出的鳴叫聲會更尖銳
如圖所示的溫控電路，當溫度過高時，風扇 M 啟動進行散熱，直到溫度低于某個值時，M 停止工作。下列關于該電路分析正確的是
A．RP2 用于調節下限設定溫度，RP1 用于調節上限設定溫度
Rt1、Rt2 都是正溫度系數熱敏電阻
二極管 V2 在風機M 停止工作的瞬間保護三極管 V1
若將 Rp2 調小，可調高風機 M 啟動的溫度
二、非選擇題（本大題共 4 小題，第 14 小題 6 分，第 15 小題 9 分，第 16 小題 3 分，第 17 小題
6 分，共 24 分）
如圖 a 所示為一款木質無動力下坡玩具，圖 b 是該玩具的 20 個零件。該玩具利用重心擺動和斜面持續作用力的原理，只要將其放在斜面上，用手輕輕一堆，玩具即可“走”下坡，走到坡底后自動停下。請你根據題意回答下列問題。
該玩具行走的控制手段是 ▲ 、 ▲ （在“A．手動控制；B．自動控制；C．機械控制；D．電子控制”中選擇合適的選項，將序號填入“ ▲ ”處）；
用表面光滑的木板加工該玩具合理的流程為： ▲ →劃線→ 鉆孔 → ▲ →
▲ （在“A．下料；B．刨削；C．砂紙打磨；D．鋸割”中選擇合適的選項，將序號填入“ ▲ ”處）；
在加工過程中，不需要用的工具是 ▲
B． C． D．
如圖 a 所示為小明購買的電動畫圖儀。電機帶動齒輪轉動，通過軸 2（軸 2 與齒輪剛連接，且與齒輪軸心相距 10mm）使桿 1 來回移動，從而使筆在轉盤上來回移動，同時皮帶輪帶動轉盤轉動，實現筆在轉盤上畫圖的功能（如圖 b）。使用幾次后，小明發現該畫圖儀存在幾個問題： 1．桿 1 材質為薄木片，極易折斷；2．筆通過橡皮筋固定在桿 1 上，畫圖過程中筆頭容易晃動，影響畫圖效果。請你幫助小明設計桿 1 及與畫筆的固定結構（軸 1、軸 2 的直徑都是 3mm）。要求如下：
A．結構簡單，具有一定的強度； B．能固定直徑 10mm 的畫筆，且畫筆拆裝方便；
材料為 3mm 厚的鋼板；
保持原有畫圖功能不變
請完成以下任務：
小明發現問題的途徑是 ▲ （在“A．技術研究與技術試驗；B．觀察日常生活；C．收集和分析信息”中選擇合適的選項將序號填入“ ▲ ”）；
設計時，下列因素中可以不．考．慮．的是 ▲ （在 A．材料；B．軸的直徑；C．轉盤的直徑中選擇合適的選項，將序號填入“ ▲ ”處）；
畫出設計草圖，必要時可用文字說明；
在設計草圖上標注主要尺寸；
連接結構制作完成后進行下列試驗，不合理的是 ▲ 。A．安裝完成后拆除連接結構，檢測拆卸是否方便 B．在轉盤上施加一定的力，檢測轉盤的強度是否足夠 C．啟動電機轉動，觀察畫筆畫圖是否流暢 D．在連接結構上施加一定的力，檢測連接件是否牢固。
補全三視圖中所缺少的三條圖線（超過三條倒扣分）。
如圖所示是小明設計的寵物窩溫度控制系統。Rt 為負溫度系數熱敏電阻，用發光二極管和光敏電阻來檢測寵物是否在窩里。當寵物在窩里且窩內溫度高于 30℃時，風扇啟動工作； 當溫度低于 20℃時，風扇停止工作；寵物不在窩里時，不管溫度如何，風扇都不工作。已知 IC1 控制上限，IC2 控制下限，請根據描述回答下列問題：
現要將風扇停止工作溫度調整為 25℃則應 ▲ （在“A．調大 R5；B．調大 R6；C．調大 R7；D．調大 R8”中選擇合適的選項，將序號填入“ ▲ ”處）；
請你用一塊四 2 輸入或非門芯片補全圖虛線框中的電路，要求電路簡單；
小明在調試的過程中發現，風扇一直工作，下列原因中不．可．能．的是 ▲ （在“A．R9
虛焊；B．V3 被擊穿；C．V4 接反”中選擇合適的選項，將序號填入“ ▲ ”處）
按照電路，完成繼電器與三極管、風扇的連線
2021 學年第一學期期中杭州地區(含周邊)重點中學
高三年級技術學科參考答案
一、選擇題
1 2 3 4 5 6 7 8 9 10 11 12
B D C A D A C C B D C B
二、填空題13．
（1）=COUNTIFS($A$3:$A$170,$G3,$C$3:$C$170,H$2) （1 分）
（2）A （1 分）
（3）AD （2 分） 14．
（1）BD （2 分）
（2）3， C （2 分）
（3）控制，stop(); （2 分）
（4）CDE （2 分） 15．
（1）3 （1 分）
（2）a(i) \ 10 <> a(i + 1) \ 10 （2 分）
（3）①n - i （1 分）
②i to m-1 或 i to m （2 分）
③a(k) = a(i) （1 分）
16．
（1）GSJY （1 分）
（2）①k = k + 1 （2 分）
②mw(2 * i - 1) - getmm(mw(2 * i), n) （2 分）
③a((n - col) * n + row) （2 分）
第二部分：通用技術（共 50 分）
一、選擇題（本大題共 13 小題，每小題 2 分，共 26 分每小題列出的四個選項中只有一個是符合題目要求的，不選、多選、錯選均不得分）
題號 1 2 3 4 5 6 7 8 9 10 11 12 13
答案 C C D C B D D A D D C B D
二、非選擇題（本大題共 4 小題，第 14 小題 6 分，第 15 小題 9 分，第 16 小題 3 分，第 17 小題 6
分，共 24 分）
14．
B、C（順序可交換）
A、D、C（順序不可交換）
C 15．
B
C
（5）B
（3）、（4）參考答案如下：
評分標準：
畫筆的連接結構 1分， 與軸2的連接孔 1分， 與軸1的連接槽 1分， 結構清晰、簡單 1分， 尺寸Φ10、Φ3、20這3個尺寸對2個給2分 2分
16．超過三條圖線倒扣分
17．
（1）D 1 分
（3）B 1 分
（2）F1 端口連接正確 1 分，F(xiàn)2 端口連接正確 1 分
（4）線圈連接正確 1 分，常閉觸點連接正確 1 分
輸入 n
k=0 : s=””
N
k<8
Y
r=(n+1) mod 2 s = str(r) + s n = n \ 2
k=k+1
第 8 題圖
輸出 s
第 13 題圖 a
第 15 題圖
第 16 題圖 a
第 16 題圖 b
第 16 題圖 c
第 1 題 圖 第 2 題 圖
第 4-6 題圖
第 8-9 題圖
圖 a
圖 b
圖 a
圖 b
第 17 題圖 a
