復習：第一節《認識結構》
什么是結構？
結構是指事物的各個組成部分之間的有序搭配和排列。

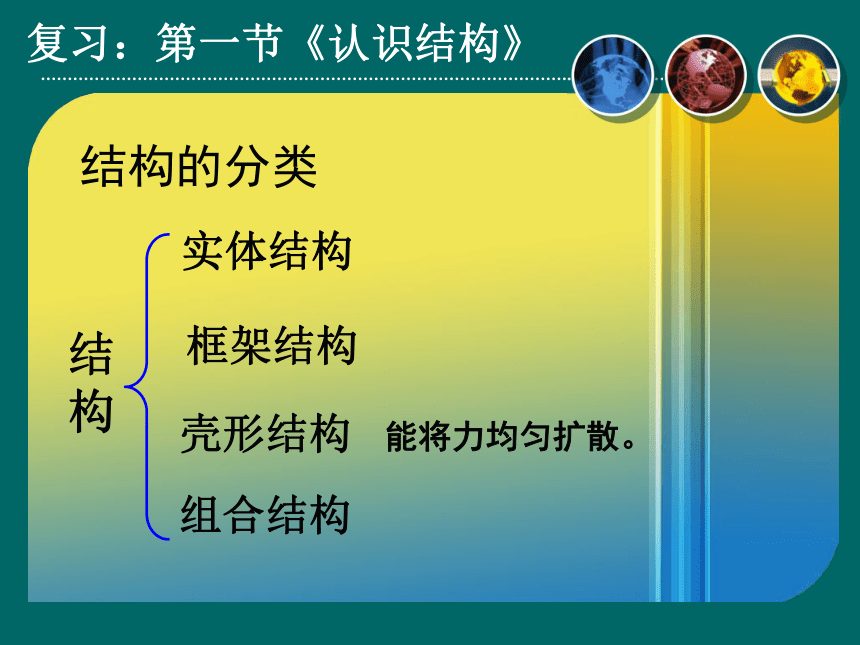

結構的分類
實體結構
框架結構
殼形結構
結構
能將力均勻擴散。
復習：第一節《認識結構》
組合結構

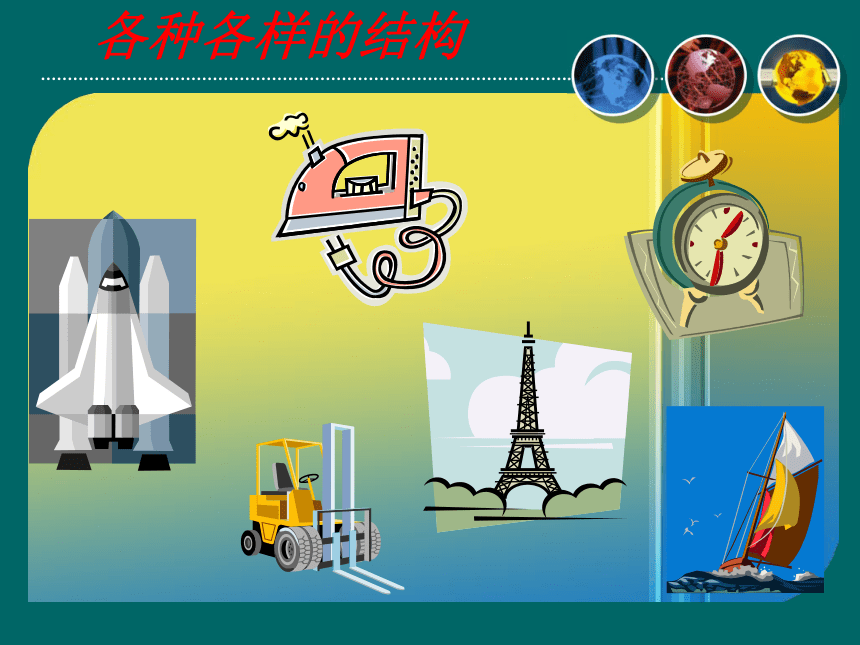

各種各樣的結構
復習：第一節《認識結構》

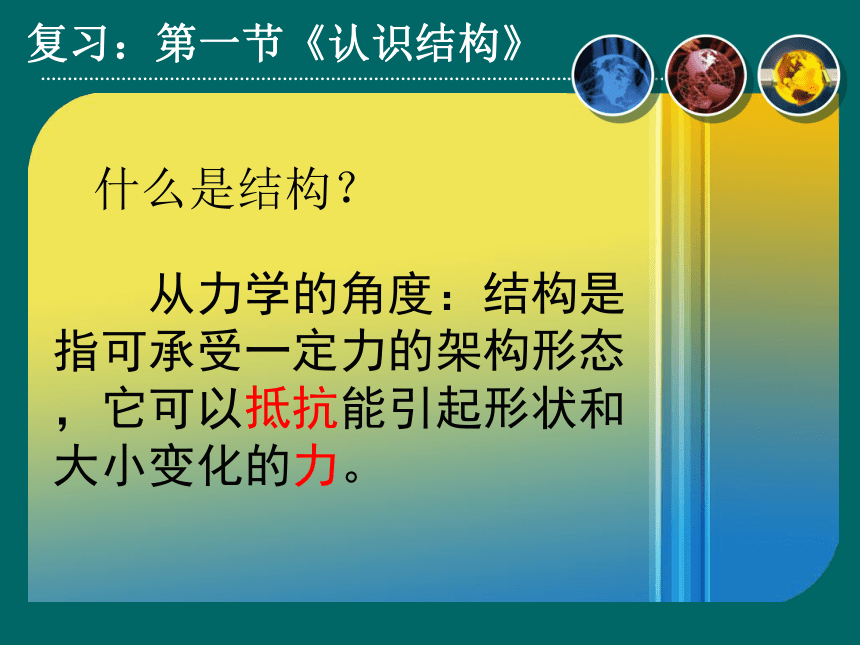

什么是結構？
從力學的角度：結構是指可承受一定力的架構形態，它可以抵抗能引起形狀和大小變化的力。

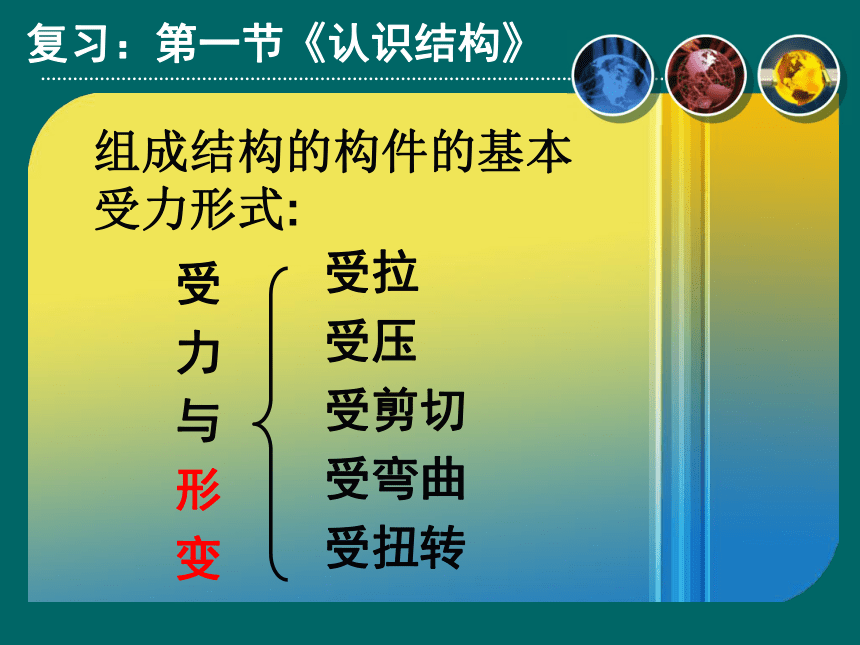

組成結構的構件的基本受力形式:
受拉
受壓
受剪切
受彎曲
受扭轉
復習：第一節《認識結構》
受力與形變

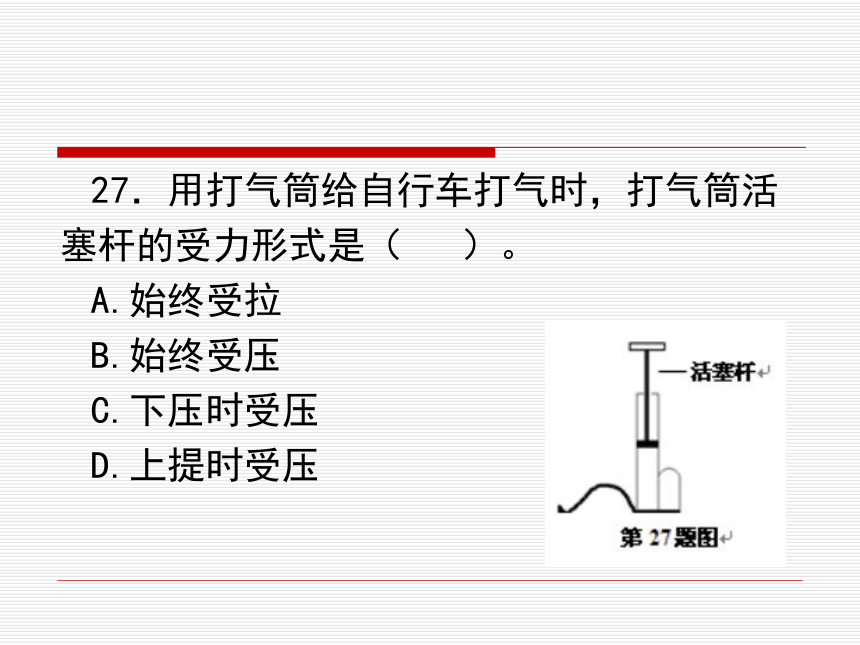

27．用打氣筒給自行車打氣時，打氣筒活塞桿的受力形式是（ ）。
A.始終受拉
B.始終受壓
C.下壓時受壓
D.上提時受壓
結構與穩定性
第二節 探究結構

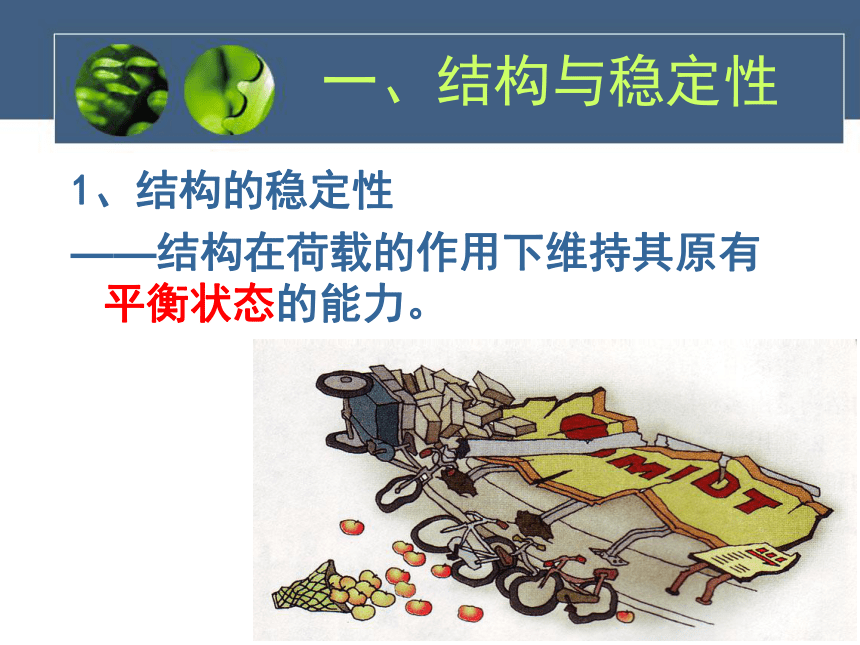

一、結構與穩定性
1、結構的穩定性
——結構在荷載的作用下維持其原有平衡狀態的能力。

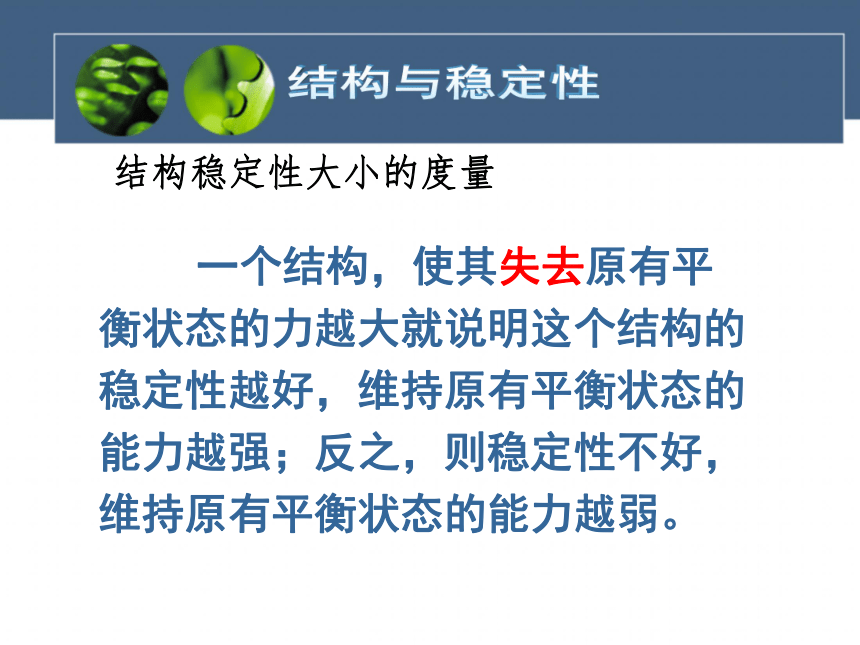

結構穩定性大小的度量
一個結構，使其失去原有平衡狀態的力越大就說明這個結構的穩定性越好，維持原有平衡狀態的能力越強；反之，則穩定性不好，維持原有平衡狀態的能力越弱。
　　2009年6月27日早晨5時30分左右，上海市閔行區一在建13層住宅樓整體倒塌，造成一名民工死亡。所幸此樓尚未竣工交付使用，未釀成更大的居民傷亡事故。
影響結構穩定性的主要因素有哪些？
影響結構穩定性的主要因素：
重心位置（高低、重心垂線）
結構與地面接觸所形成的支撐面大小
結構的形狀
一、結構與穩定性
一、結構與穩定性
[探究]：不倒翁為什么不倒？
不倒翁倒了，為什么？
一、結構與穩定性
1.重心位置的高低影響結構的穩定性
重心越低,穩定性越好;重心越高,穩定性越差。
日常生活中，你還能說出哪些結構因為重心位置較低而穩定的例子？
比薩斜塔
為什么有些結構看上去傾斜不穩，可實際是穩定的呢？
“重心位置影響因素”
分析“重心所在點的垂線落在結構地面的范圍內，就是穩定的”。
1
2
3
一、結構與穩定性
小資料：中國的斜塔
蘇州的虎丘塔，建成于961年。現存的塔身高47.5米。現在看到的虎丘塔已是座斜塔，據初步測量，塔頂部中心點距塔中心垂直線已達2.34米，斜度為2.48度。
遼寧瑞州古塔，現存塔身高10米，塔身向東北方向傾斜12度，塔尖水平位移1.7米。該塔建成之后雖幾經地震與洪水破壞，卻始終斜而不倒，堪稱奇跡。
小資料：中國的斜塔
一、結構與穩定性
[探究]：
A自行梯為什么載人時能夠保持穩定？橫桿有什么作用？
結構或構件的形狀影響其穩定性。
課堂小游戲
如何不借助其他物品讓一煮熟的雞蛋豎立在光滑的桌面上
一、結構與穩定性
怎樣讓一本書更好地直立在桌面上？
“幾何形狀影響因素”
三角形的穩固結構。
“三腳架”和“A字形梯”的例子。
一、結構與穩定性
接觸面
支撐面
注意：
支撐面≠接觸面。
接觸面:是物體與地面接觸形成的面。
支撐面:是物體與地面接觸形成支撐點的連線與地面構成的面。
為什么許多課桌椅的支撐腳要做成往外傾斜？
這是為了進一步增大與地面接觸所形成的支撐面積，增加穩定性。
大 壩
想一想：
大壩為什么建成上端小而下端大的梯形形狀？
大壩需要承受很大的力的作用，如自身的重力，水的沖擊力、壓力等等，要起到防洪的作用，大壩必須要求非常穩固。大壩建成梯形，增大了與地面接觸所形成的支撐面，支撐面越大越堅實，穩定性就越好。
小結：影響結構穩定性的因素
影響結構穩定性的因素是相互關聯的
一、結構與穩定性
重心位置:高低、重心垂線
支撐面的大小
結構的形狀
單腳支撐
雙腳支撐
重心（投影）
三個支撐點
組成的支撐面
重心落在支撐面內——————穩定
一、結構與穩定性
不穩定的結構對我們是否有用處？
（1）利用倒置的啤酒瓶實現預報地震的功能。
（2）農村用于打水的桶口邊緣上放置了一個重物，在水面時能自動翻倒打水。
一、結構與穩定性
欹
器
……
翻斗式礦車
車箱斷面為V形或U形，支承在車架的翻轉軌上，車箱在翻轉軌上翻轉卸載。
