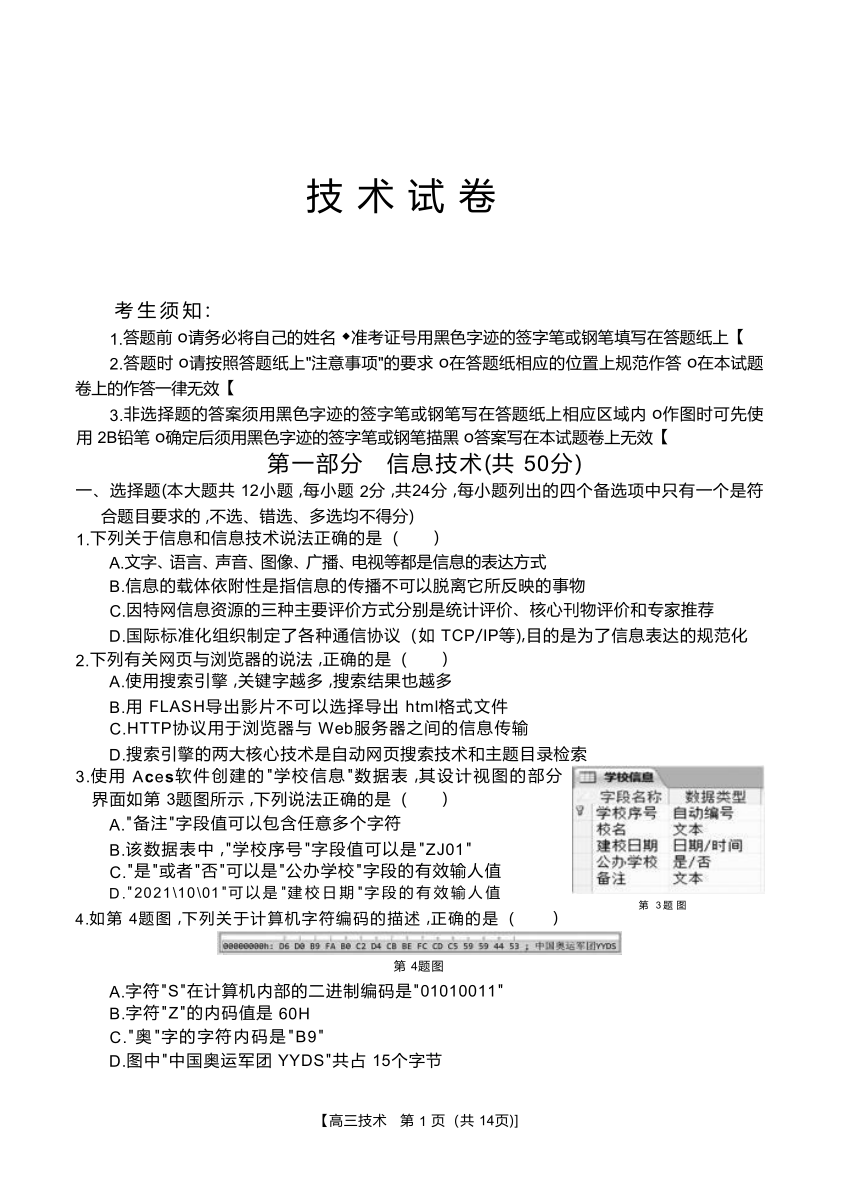

技 術 試 卷
考生須知: 1.答題前 o請務必將自己的姓名 ◆準考證號用黑色字跡的簽字筆或鋼筆填寫在答題紙上【 2.答題時 o請按照答題紙上"注意事項"的要求 o在答題紙相應的位置上規范作答 o在本試題
卷上的作答一律無效【 3.非選擇題的答案須用黑色字跡的簽字筆或鋼筆寫在答題紙上相應區域內 o作圖時可先使
用 2B鉛筆 o確定后須用黑色字跡的簽字筆或鋼筆描黑 o答案寫在本試題卷上無效【 第一部分 信息技術(共 50分)
一、選擇題(本大題共 12小題 ,每小題 2分 ,共24分 ,每小題列出的四個備選項中只有一個是符
合題目要求的 ,不選、錯選、多選均不得分)
1.下列關于信息和信息技術說法正確的是（ )
A.文字、語言、聲音、圖像、廣播、電視等都是信息的表達方式
B.信息的載體依附性是指信息的傳播不可以脫離它所反映的事物
C.因特網信息資源的三種主要評價方式分別是統計評價、核心刊物評價和專家推薦
D.國際標準化組織制定了各種通信協議（如 TCP/IP等),目的是為了信息表達的規范化 2.下列有關網頁與瀏覽器的說法 ,正確的是（ )
A.使用搜索引擎 ,關鍵字越多 ,搜索結果也越多
B.用 FLASH導出影片不可以選擇導出 html格式文件
C.HTTP協議用于瀏覽器與 Web服務器之間的信息傳輸
D.搜索引擎的兩大核心技術是自動網頁搜索技術和主題目錄檢索
3.使用 Aces軟件創建的"學校信息"數據表 ,其設計視圖的部分
界面如第 3題圖所示 ,下列說法正確的是（ )
A."備注"字段值可以包含任意多個字符
B.該數據表中 ,"學校序號"字段值可以是"ZJ01"
C."是"或者"否"可以是"公辦學校"字段的有效輸人值
D."2021\10\01"可以是"建校日期"字段的有效輸人值
第 3題圖
4.如第 4題圖 ,下列關于計算機字符編碼的描述 ,正確的是（ )
第 4題圖
A.字符"S"在計算機內部的二進制編碼是"01010011"
B.字符"Z"的內碼值是 60H
C."奧"字的字符內碼是"B9"
D.圖中"中國奧運軍團 YYDS"共占 15個字節

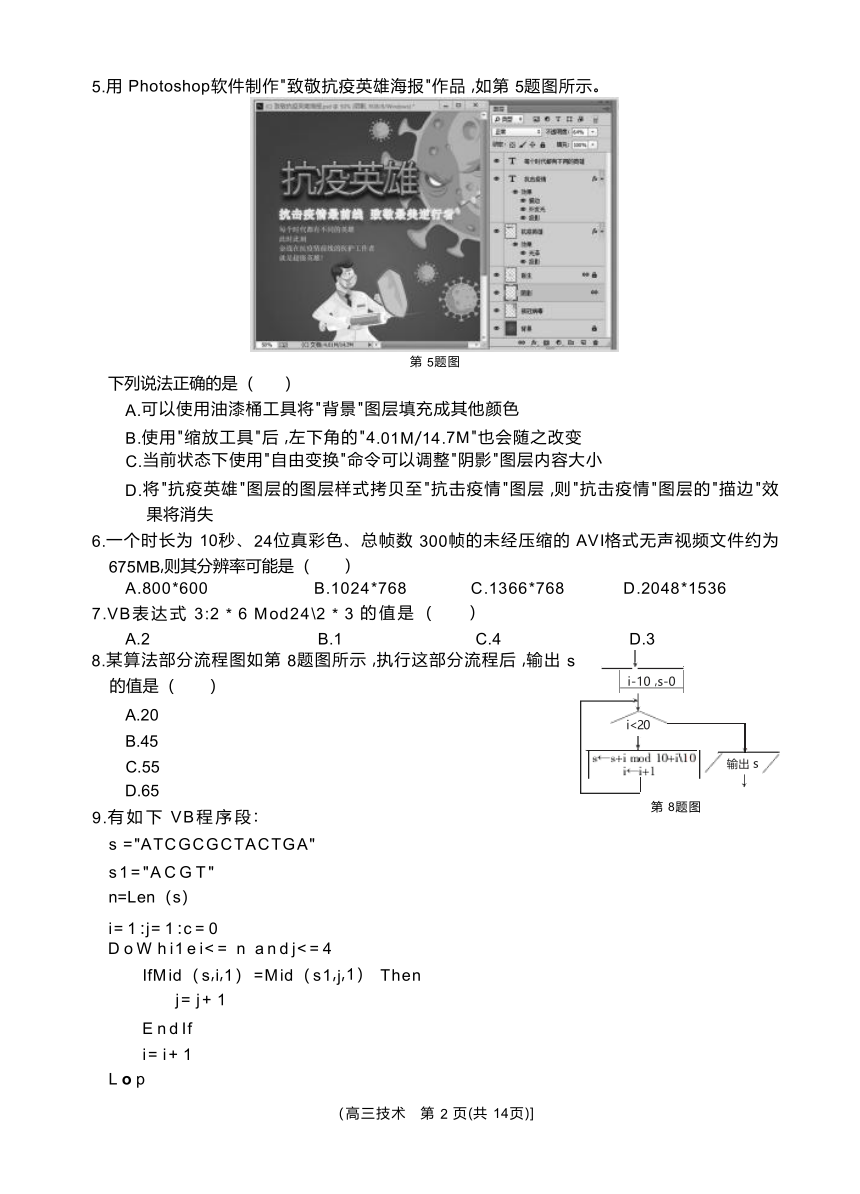

5.用 Photoshop軟件制作"致敬抗疫英雄海報"作品 ,如第 5題圖所示。
第 5題圖
下列說法正確的是（ ）
A.可以使用油漆桶工具將"背景"圖層填充成其他顏色
B.使用"縮放工具"后 ,左下角的"4.01M/14.7M"也會隨之改變
C.當前狀態下使用"自由變換"命令可以調整"陰影"圖層內容大小
D.將"抗疫英雄"圖層的圖層樣式拷貝至"抗擊疫情"圖層 ,則"抗擊疫情"圖層的"描邊"效 果將消失
6.一個時長為 10秒、24位真彩色、總幀數 300幀的未經壓縮的 AVI格式無聲視頻文件約為 675MB,則其分辨率可能是（ ）
A.800*600 B.1024*768 C.1366*768 D.2048*1536
7.VB表達式 3:2 * 6 Mod24\2 * 3 的值是（ ）
A.2 B.1 C.4 D.3
8.某算法部分流程圖如第 8題圖所示 ,執行這部分流程后 ,輸出 s
的值是（ ） i-10 ,s-0
A.20
B.45
D.65
第 8題圖
s ="ATCGCGCTACTGA"
s1="ACGT"
n=Len（s）
i=1:j=1:c=0
DoWhi1ei<= n andj<=4
IfMid（s,i,1）=Mid（s1,j,1） Then
j=j+1
EndIf
i=i+1
Lop
s=Mid(s,1,i-1)

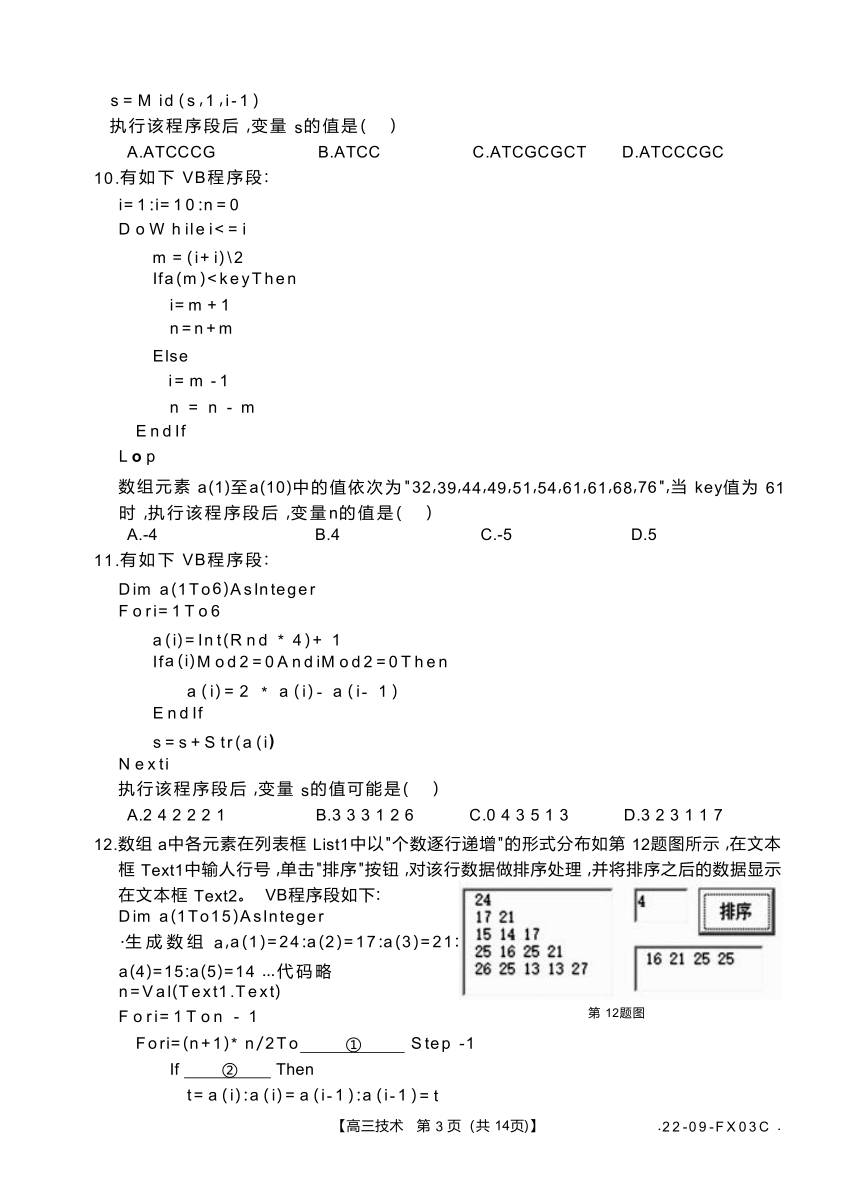

執行該程序段后 ,變量 s的值是( )
A.ATCCCG B.ATCC C.ATCGCGCT D.ATCCCGC
10.有如下 VB程序段:
i=1:i=10:n=0
DoWhilei<=i
m=(i+i)\2
Ifa(m)i=m+1
n=n+m
Else
i=m-1
n = n - m
EndIf
Lop
數組元素 a(1)至a(10)中的值依次為"32,39,44,49,51,54,61,61,68,76",當 key值為 61 時 ,執行該程序段后 ,變量n的值是( )
A.-4 B.4 C.-5 D.5
11.有如下 VB程序段:
Dim a(1To6)AsInteger
Fori=1To6
a(i)=Int(Rnd * 4)+ 1
Ifa(i)Mod2=0AndiMod2=0Then
a(i)=2 * a(i)- a(i- 1)
EndIf
s=s+Str(a(i)
Nexti
執行該程序段后 ,變量 s的值可能是( )
A.2 4 2 2 2 1 B.3 3 3 1 2 6 C.0 4 3 5 1 3 D.3 2 3 1 1 7
12.數組 a中各元素在列表框 List1中以"個數逐行遞增"的形式分布如第 12題圖所示 ,在文本 框 Text1中輸人行號 ,單擊"排序"按鈕 ,對該行數據做排序處理 ,并將排序之后的數據顯示 在文本框 Text2。 VB程序段如下:
Dim a(1To15)AsInteger
·生成數組 a,a(1)=24:a(2)=17:a(3)=21:
a(4)=15:a(5)=14 …代碼略
n=Val(Text1.Text)
Fori=1Ton - 1
第 12題圖
Fori=(n+1)* n/2To ① Step -1
If ② Then
t=a(i):a(i)=a(i-1):a(i-1)=t
【高三技術 第 3 頁（共 14頁)】
.22-09-FX03C .
EndIf
Nextj
Nexti

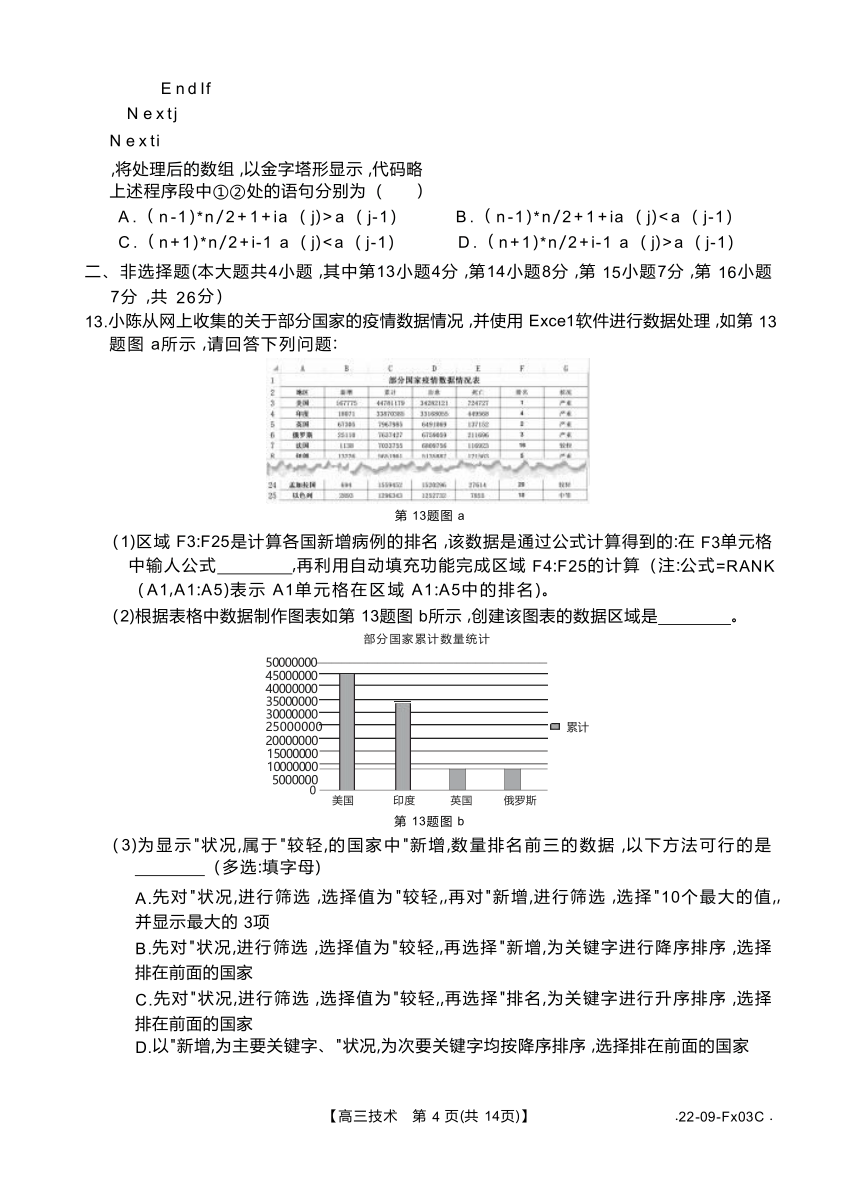

,將處理后的數組 ,以金字塔形顯示 ,代碼略
上述程序段中①②處的語句分別為（ )
A.（n-1)*n/2+1+ia（j)>a（j-1) B.（n-1)*n/2+1+ia（j)C.（n+1)*n/2+i-1 a（j)a（j-1)
二、非選擇題(本大題共4小題 ,其中第13小題4分 ,第14小題8分 ,第 15小題7分 ,第 16小題 7分 ,共 26分)
13.小陳從網上收集的關于部分國家的疫情數據情況 ,并使用 Exce1軟件進行數據處理 ,如第 13 題圖 a所示 ,請回答下列問題:
第 13題圖 a
（1)區域 F3:F25是計算各國新增病例的排名 ,該數據是通過公式計算得到的:在 F3單元格 中輸人公式 ,再利用自動填充功能完成區域 F4:F25的計算（注:公式=RANK （A1,A1:A5)表示 A1單元格在區域 A1:A5中的排名)。
（2)根據表格中數據制作圖表如第 13題圖 b所示 ,創建該圖表的數據區域是 。
部分國家累計數量統計
50000000
45000000
40000000
35000000
30000000
25000000 累計
20000000
15000000
10000000
5000000
0
美國 印度 英國 俄羅斯
第 13題圖 b （3)為顯示"狀況,屬于"較輕,的國家中"新增,數量排名前三的數據 ,以下方法可行的是
（多選:填字母)
A.先對"狀況,進行篩選 ,選擇值為"較輕,,再對"新增,進行篩選 ,選擇"10個最大的值,, 并顯示最大的 3項
B.先對"狀況,進行篩選 ,選擇值為"較輕,,再選擇"新增,為關鍵字進行降序排序 ,選擇 排在前面的國家
C.先對"狀況,進行篩選 ,選擇值為"較輕,,再選擇"排名,為關鍵字進行升序排序 ,選擇 排在前面的國家
D.以"新增,為主要關鍵字、"狀況,為次要關鍵字均按降序排序 ,選擇排在前面的國家
【高三技術 第 4 頁(共 14頁)】 .22-09-Fx03C .

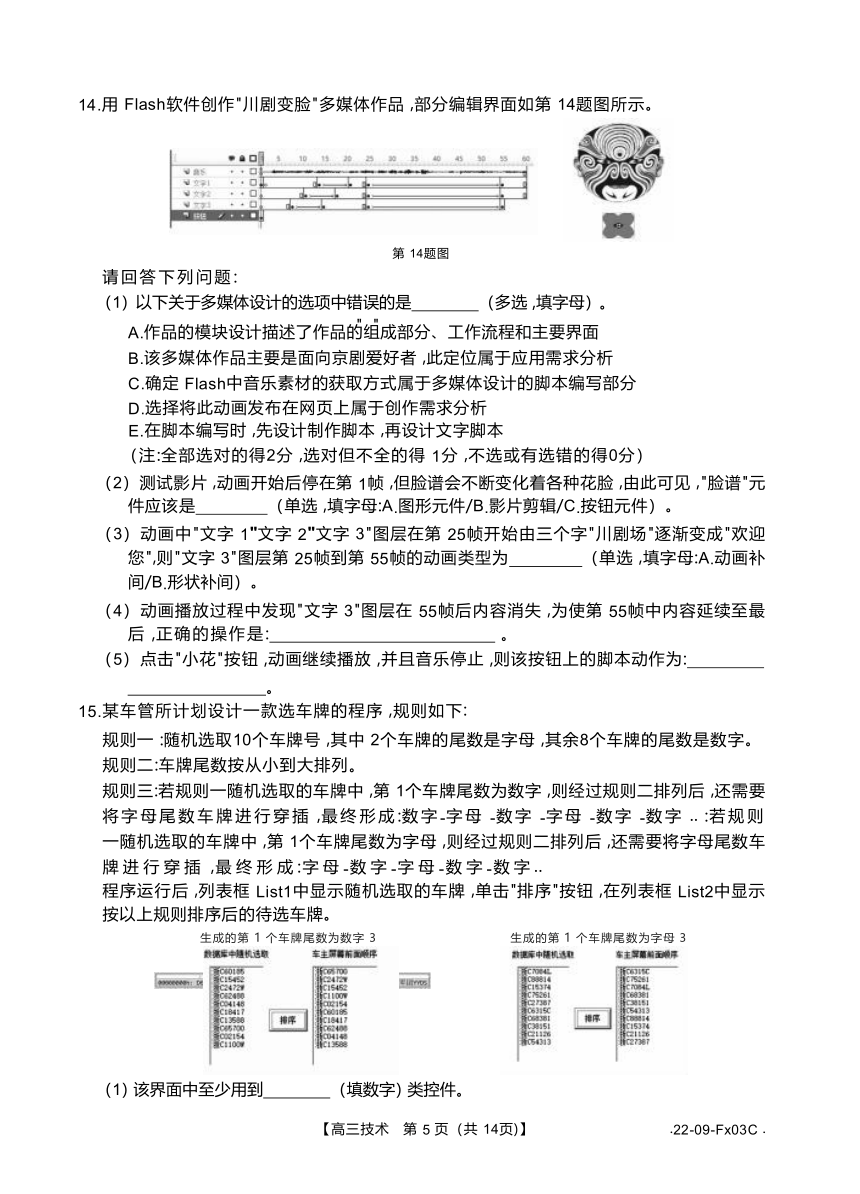

14.用 Flash軟件創作"川劇變臉"多媒體作品 ,部分編輯界面如第 14題圖所示。
第 14題圖
請回答下列問題:
（1）以下關于多媒體設計的選項中錯誤的是 （多選 ,填字母）。
A.作品的模塊設計描述了作品的組成部分、工作流程和主要界面 B.該多媒體作品主要是面向京劇愛好者 ,此定位屬于應用需求分析 C.確定 Flash中音樂素材的獲取方式屬于多媒體設計的腳本編寫部分 D.選擇將此動畫發布在網頁上屬于創作需求分析
E.在腳本編寫時 ,先設計制作腳本 ,再設計文字腳本
（注:全部選對的得2分 ,選對但不全的得 1分 ,不選或有選錯的得0分）
（2）測試影片 ,動畫開始后停在第 1幀 ,但臉譜會不斷變化著各種花臉 ,由此可見 ,"臉譜"元 件應該是 （單選 ,填字母:A.圖形元件/B.影片剪輯/C.按鈕元件）。
（3）動畫中"文字 1"文字 2"文字 3"圖層在第 25幀開始由三個字"川劇場"逐漸變成"歡迎 您",則"文字 3"圖層第 25幀到第 55幀的動畫類型為 （單選 ,填字母:A.動畫補 間/B.形狀補間）。
（4）動畫播放過程中發現"文字 3"圖層在 55幀后內容消失 ,為使第 55幀中內容延續至最 后 ,正確的操作是: 。
（5）點擊"小花"按鈕 ,動畫繼續播放 ,并且音樂停止 ,則該按鈕上的腳本動作為:
。
15.某車管所計劃設計一款選車牌的程序 ,規則如下:
規則一 :隨機選取10個車牌號 ,其中 2個車牌的尾數是字母 ,其余8個車牌的尾數是數字。 規則二:車牌尾數按從小到大排列。
規則三:若規則一隨機選取的車牌中 ,第 1個車牌尾數為數字 ,則經過規則二排列后 ,還需要 將字母尾數車牌進行穿插 ,最終形成:數字-字母 -數字 -字母 -數字 -數字 .. :若規則 一隨機選取的車牌中 ,第 1個車牌尾數為字母 ,則經過規則二排列后 ,還需要將字母尾數車 牌進行穿插 ,最終形成:字母-數字-字母-數字-數字..
程序運行后 ,列表框 List1中顯示隨機選取的車牌 ,單擊"排序"按鈕 ,在列表框 List2中顯示 按以上規則排序后的待選車牌。
生成的第 1 個車牌尾數為數字 3
（1）該界面中至少用到 （填數字）類控件。
生成的第 1 個車牌尾數為字母 3
【高三技術 第 5 頁（共 14頁)】 .22-09-Fx03C .
（2):實現述功能的 VB程序如下,請在劃線處填人合適的代碼。
（3)程序中加框處代碼有誤,請改正。
Constn = 10
Dim a（1To10)AsString
PrivateSubForm Load（)
一從數據庫里隨機選取10個車牌號（其中有 2個尾號帶字母),車牌號依次存儲于數組 a（1) 至a（10),代碼略
EndSub
PrivateSubCommand1 Click（)
m=1
Else
m=0
EndIf
Fori=1Ton-1
k=i
Forj=i+1Ton
If ① Thenk=j
Nextj
Ifk <> ithentmp=a（k),a（k)=a（i),a（i)=tmp
Nexti
pos=9
Fori=0To1
j= ②
tmp = a（pos)
DoWhilej>=m+1+2 * i
a（j+1)=a（j)
j=j-1
Lop
③
pos=pos+1
Nexti
Fori=1To10
List2.AddItem a（i)
Nexti
EndSub
Functionjudge（sAsString)AsBolean
IfMid（s,7)>="0"AndMid（s,7)<="9"Then
judge= True
Else
【高三技術 第 6 頁（共 14頁)】 ·22-09-Fx03C ·
judge= FaIse
EndIf
EndFunction 16.小明接受了一個任務:要對照賦分表完成對本次高三技術摸底考試的卷面成績賦分 ,賦分表
數據如下:
賦分成績 100 99 98 97 96 … … 42 41 40
卷面成績 90 88 86 85 83 … … 30 30 30
賦分成績最低40分 ,卷面成績低于30分則賦0分。賦分表數據存人數組fb,如 fb（10)=90,則 表示卷面成績90時 ,賦分10分。小明設計的賦分具體步驟如下:
第一步:對學生的卷面成績進行降序排序;
第二步:對照賦分表 ,對每一名學生卷面成績進行賦分。
小明編寫了 VB賦分程序 ,在列表框 List1中顯示學號和學生卷面成績 ,在列表框 List2中 顯示賦分表數據 ,單擊按鈕"我要賦分,后 ,按照之前的學號順序在列表框 List3中顯示學 號、卷面成績和賦分成績 。 VB程序界面如下:
Constm = 10000 Dim xh（1to10000)AsString Dim cj（1To10000)AsInteger Dim fcj（1 To10000)AsInteger Dim fb（40To100)AsInteger PrivateSubForm Load（)
第 16題圖
,存儲學生學號
,存儲學生卷面成績
,存儲學生賦分成績
,存儲賦分表數據
,讀人 m名學生的學號、技術考試卷面成績分別存人數組 xh和 cj中 ,并在 List1中顯示;讀
人賦分表成績存人數組 fb 中 ,代碼略
EndSub
PrivateSubCommand1 CIick（)
Dim a（0To100)AsInteger
Dim b（0To100)AsInteger
Dim c（1To10000)AsInteger
List2.AddItem "賦分成績 卷面成績 "
Fori=100To40Step -1 ,在 List2顯示賦分表數據
List2.AddItem Str（i)+ " "+Str（fb（i)
Nexti
Fori=1Tom ,統計各分?jǐn)?shù)段的人數
①
a（t)=a（t)+1
【高三技術 第 7 頁(共 14頁)】 .22-09-Fx03C .
Nexti
j=100
DoWhilea(j)=0
j=j-1
Lop
b(j)=1
Fork=j- 1 To0 Step -1
b(k)=b(k+ 1)+ a(k+ 1)
Nextk
Fori=1Tom
t=cj(i)
c(b(t)=i
②
Nexti
p=1:a=100
DoWhilep <=m
Ifcj(c(p)>=fb(a)Then
③
p=p+1
ElseIfa=40Then
fcj(c(p)=0
p=p+1
Else
a=a-1
EndIf
Lop
List3.AddItem "學號 卷面成績 賦分成績"
Fori= 1 Tom
List3.AddItem xh(i)+"" + Str(cj(i)+ " " + Str(fcj(i)
Nexti
EndSub
(1)從第 16題圖中賦分表數據可知 fb(92)=77,fb(91)=77,fb(90)=77。 結合閱讀程 序 ,請問學號為"30311"的同學卷面成績?yōu)?77分 ,則其賦分成績?yōu)? 。
(2)請在劃線處填寫合適的代碼。
第二部分 通用技術(共 50分)
一、選擇題(本大題共 13小題 ,每小題2分 ,共 26分。 每小題列出的四個備選項中只有一個是 符合題目要求的 ,不選、多選、錯選均不得分)
1.如圖所示是谷斗與掃把合體結構 ,以下尺寸中與人機關系無關的是( )
【一高三技 第 8 頁（共 14頁)】 .22-09-FX03C .
SHAPE \* MERGEFORMAT
第 1題圖
重量
5
4
3
2
1
型號類型
技術規范
第 2題圖
形態新穎
握持舒適度
A.800 B.600 C.220 D.150 2.如圖所示是某款八卦輪型甲魚槍及其評價坐標圖,以下說法中不正確的是（ )
A.該甲魚槍質量460g,握持重量較合適
B.外觀造型獨特,具有創新性
C.甲魚槍長度 1.5米到 1.8米范圍內可調節,充分體現技術規范原則
D.有多種型號可供搭配選擇,用戶可選范圍廣 3.如圖所示是一個木制圓盤和一個圓柱,現要用圖中所示的抱箍和兩個六角螺栓螺母將圓盤固
定在立柱上,還需要一個連接件,要求安裝拆卸方便,則以下連接件最合適的是（ )
A
第 3題圖
通用技術課上 ●小明設計了如圖所示的零件 ●請根據下圖完成第 4～5題 o
35
43°
60°
20
15°
100
第 4～5題圖
4.圖中漏標尺寸共有（ )
A.2處 B.3處 C.4處 D.5處
5.用規格為 130mm×70mm×2mm的鋼板加工該零件,下列說法中正確的是（ )
A.合理的加工流程是:劃線→鋸割→銼削→ 沖眼→鉆孔
B.加工扇形孔時只需要用到三角銼與平銼
C.鉆孔時需要用到手鉗
D.加工其外輪廓只需要平銼就能完成銼削
6.如圖 1所示,在力 F作用下,小餐桌可以升起一定的高度,升起的效果如圖 2所示 。 在小餐桌
【高三技術 第 9 頁(共 14頁)】 ·22-09-Fx03C ·
升起的過程中,圖 1 中的受力情況正確的是（ ）
第 6題圖 1 第 6題圖 2
A.桿 1受彎曲,桿2受壓,桿3受壓 B.桿 1受彎曲,桿2受拉,桿3受拉
C.桿 1受彎曲,桿2受壓,桿3受拉 D.桿 1受扭轉,桿2受壓,桿3受拉 7.如圖所示是注塑成型的工藝流程圖,下列對該流程的分析中正確的是（ ）
包裝
檢
查
不合格品
打料
粉碎
全新料
第 7題圖
A.注塑成型和打料粉碎之間是串行工序
B.流道廢料的再次加工會影響后續生產的產品質量
C.為了對流程進行優化,增加對生產后的不合格品進行返工處理的環節,屬于質量優化 D.打料粉碎與制品是并行工序
汽車尾門控制系統一般由電動伺服機構 >撐桿機構和尾門
等組成 o單片控制模塊接收到車主遙控鑰匙發出的信號 ◆控制
電動伺服機構運行 ◆實現開關 >防夾以及平穩運行等功能 ◆撐桿
內部的平衡彈簧主要起到平衡門重的作用 ◆伺服電機控制絲桿
旋轉 ◆把旋轉的力轉換成縱向伸縮 ◆以此來實現尾門開合 o請根
據示意圖及其描述 ◆完成第 8～9題 o
8.下列關于該尾門控制系統分析中不正確的是（ ）
A.該控制系統由電動伺服機構'、撐'桿'機構和尾門等組成,體現了系統的整體性 B.撐桿內部平衡彈簧的勁度系數需要與門重以及阻力等相匹配,體現系統的相關性 C.電動伺服機構是影響系統優化的因素
D.單片控制模塊在接收到開門指令后,要根據彈簧拉力以及門重等數據,得出合適的運行 速度,體現了系統分析的科學性原則
9.關于該尾門控制系統,以下說法中正確的是（ ）
A.遙控尾門控制系統的控制手段'是'機械控制
B.尾門在關閉的過程中如遇障礙物會停止并重新升起,這是障礙物信息返回到輸人端,并 對控制過程產生了影響,屬于閉環控制
C.伺服電機控制絲桿旋轉,所以伺服電機是該控制系統的控制器
D.該控制系統的控制量是撐桿力的大小和方向
10.在電子控制的實踐課上,小明準備在電路板上選擇合適的電子元件焊接如下光控實驗電路 并進行測試,下列操作步驟中合理的是（ ）
【高三技術 第10頁(共 14頁)】 .22-09-Fx03C .
RP
Vcc ＋5V
P
R1
第 10題圖
A B
圖 1
紅表筆
圖 2
A.他選用如圖 1 中的 B元件作為電路中的 Rp
B.他用指針式萬用表電阻檔測試一個功能完好的三極管,結果如圖 2所示,該三極管可用
C.焊接時,為了更準確地把焊錫送到需要的位置,要先把焊錫絲融化到電烙鐵頭上,再進 行焊接
D.電路焊接完成后,需要測試三極管的工作狀態,他用數字萬用表電流檔測試,黑表筆接 P,紅表筆接 Q
11.如圖所示的發光二極管測試電路,接通電路發現發光二極管亮度不夠,經 Vcc +5V
測試,三極管 V1 、V2都處于放大狀態。 以下說法正確的是（ ） Rp LED
第 11題圖
發光用 D2=1表示,不發光 D2=0。 以下能反映輸人端 x、Y與 D1、D2的邏輯關系的是（ ）
vcc
R3
D1
R5
≥ 1
&
R4
第 12題圖
A.D1=x .Y,D2=x+Y B.D1=x+Y,D2=x .Y
C.D1= .Y,D2=x . D.D1= .Y,D2= 13.小明家的中央空調需要人工遙控開關,想設計一個智能開關的電路,如圖所示,用熱敏電阻 Rt檢
測房間溫度,電阻 R2、R3,R4阻值相等。 當房間的溫度低于設定的下限或高于設定的上限時,繼 電器J吸合,空調系統啟動工作。房間溫度在設定范圍內空調系統不工作。 電壓比較器IC的功
能:V+>V-輸出電位為 Vc,V+Rt
Rp1
Vcc
第 13題圖
A.圖中的熱敏電阻 Rt一定是負溫度系數熱敏電阻
B.把 Rp1觸頭向上滑,可以調高設定溫度的上限,調低設定溫度的下限
【高三技術 第11頁（共 14頁)】 .22-09-Fx03C .
C.把 Rp4觸頭向上滑 ,則如果 Rt為正溫度系數熱敏電阻 ,可以使設定溫度的上限提高 ,下 限提高;如果 Rt為負溫度系數熱敏電阻 ,可以使設定溫度的上限降低 ,下限降低
D.若使 R6的阻值大于 Rp4最大阻值的兩倍 ,則房間溫度超出上下限范圍時繼電器也不會吸合
二、非選擇題(本大題共4小題 ,共24分。 第14題6分 ,第15題9分 ,第16題3分 ,第17題6分) 14.如下圖 a所示是小明家中的一款可折疊式拉桿車 ,
當載物桿上放置一定重物時可立于地面上 ,且支撐
桿往外撐開;當載物桿往上折疊時 ,支撐桿會往里收
縮 ,將拉桿車收縮折疊起來 ,節省空間 。 因長期使 用 ,載物桿與支撐桿之間的連接件損壞 ,小明想重新
拉桿
載物桿
載物桿
連接件
設計一個連接件 ,用于連接圖 b 的關鍵部位 ,他利用
課余時間在通用技術實踐教室進行了加工 。 請根據 支撐桿
支撐桿 斜桿
（1)小明設計時提出了下列設計要求 ,其中主要從環境角度考慮的是 ▲ 、 ▲ （在 下列選項中選擇合適的選項 ,將序號填寫在" ▲ "處)。
A.連接件與載物桿、支撐桿連接可靠 ,具有一定強度
B.拉桿車不用時可收縮后放置在儲藏室
C.展開支撐時 ,能穩定擺放在地面上
D.高度適中 ,方便拉拽
E.連接件結構簡單 ,材料采用 2mm厚的鋼板 （2)以下是小明根據設計要求設計的連接構件方案 ,其中最合理的是 ▲ 。
A B C D
（3)小明根據以上所選的方案 ,準備用大小合適 ,表面平整的鋁板予以加工制作 ,以下操作合 理的是 ▲ （在下列選項中選擇合適的選項 ,將序號填人" ▲ "處)。
A.加工過程中必須用到圓銼
B.鋁板相比鋼板材質較軟 ,所以鉆孔時無須沖眼
C.加工時要先彎折 ,后鉆孔
（4)小明所設計的連接構件與載物桿、支撐桿的連接方式分別為 ▲ （在下列選項中 選擇合適的選項 ,將序號填人" ▲ "處)。
A.與載物桿、支撐桿都是剛連接
B.與載物桿、支撐桿都是較連接
C.與載物桿為剛連接 ,與支撐桿為較連接
D.與載物桿、支撐桿既不是剛連接也不是較連接 （5)圖 b 中設計的連接構件與載物桿、支撐桿連接時需要的連接件是 ▲ （在下列選
項中選擇合適的選項 ,將序號填人" ▲ "處)。
A.緊定螺釘 B.螺栓螺母 C.鉚釘 D. 自攻螺釘
【高三技術 第12頁（共 14頁)】 ● 22-09-FX03C ●
15﹒ ▲小明發現老辦公室的椅子需要手動調節高度 ,并且椅背不能后仰 ,于是想用一個電機實發 高度可調節和椅背后仰角度可調節 ,在原有結構的基礎上 ,增加減速電機 ,把椅背和椅面之 間改成銨連接 ,通過減速電機實發以上功能 。 為了便于安裝 ,▲小對椅腿和椅背做了如圖乙 所示的改變 ,并安裝有鎖緊按鈕 ,在調節到位后可鎖緊 。 電機軸上已安裝大▲合適的齒輪 ,
如圖所示:
椅子背
椅子面
調節旋鈕
圖甲
圖乙
請你幫助▲小設計該裝置的機械傳動部分 ,具體要求如下:
A﹒ 可以分別實發高度調節和椅背的角度調節
B﹒ 只能用同一個電機傳動 ,高度調節范圍為 20厘米 ,椅背可向后仰角度 60度 C﹒ 裝置連接穩定可靠
D﹒ 材料自選
請完成以下任務:
（1)▲小在確定設計制作該結構后 ,首先需要做的是 " （在"A﹒ 收集和分析信息; B﹒ 畫出設計草圖;C﹒ 畫出設計圖樣;D﹒ 確定合適的升降高度以及椅背后仰的角度"中選 擇合適的選項 ,將序號填人" " "處)。
（2)設計該裝置時 ,下列因素中不屬于限制條件的是 " （在"A﹒ 電動機的安裝位置; B﹒ ▲小需要的設備、工具等;C﹒ 椅子升降的高度;D﹒ 椅背的高度"中選擇合適的選項 ,將 序號填人" " "處)。
（3)畫出設計草圖 ,必要時可用文字說小。
（4)在設計草圖上標注主要尺寸。
（5)▲小在該裝置安裝完成后進行試驗 ,在椅面上放置相當于一個成年人體重的重物進行了三次 升降實驗 ,明發每次都能正常升降。該試驗方法屬于 " （在"A﹒ 模擬試驗;B﹒ 移植試
驗;C﹒ 強化試驗;D﹒ 優選試驗"中選擇合適的選項 ,將序號填人" " "處)。 16﹒ 請補全三視圖中所缺的三條圖線 。（超過三條線倒扣分)
【高三技術 第13頁（共 14頁)] .22-09-FX03C .
17.小通在學校舉辦的設計發明大賽中想設計一個火山噴發模型 。 小通發現火山模型需通過加 熱加壓操作后才能完成火山噴發并可以維持一段時間 ,圖 a為加壓部分簡易控制電路 ,圖 b 為加熱部分簡易控制電路 。 圖 c為 555電路功能表 ,其中 Vct表示 5腳電位。
sB1
8 46555251
圖 a加壓按鈕電路
＋Vcc
RT1
-220 V
sB2
R6
J1-2
RP2
圖 b加熱按鈕電路
+Vcc
2腳 6腳 3腳
>1/2Vct >Vct 低電平
>1/2Vct <1/2Vct 任意 高電平
圖 c555功能表
(1）加壓部分通過按住加壓按鈕SB1,當加壓電機 M啟動后給火山模型加壓 ,加熱部分通過按住 加熱按鈕SB2給火山模型加熱。能夠讓火山噴發并能夠持續一段時間的正確啟動方式是: ▲ (在.A.先按住加熱按鈕 ,再按住加壓按鈕;B.先按住加壓按鈕 ,再按住加熱按鈕; C.同時按住加熱和加壓按鈕,中選擇合適的選項 ,將序號填寫在. ▲ ,處）。
(2）小通試驗后發現火山噴發的持續時間不夠 ,在火山噴發完畢后 ,經檢測 ,若電容器 C2已 放電完畢 ,那么他可以通過 ▲ 途徑來增加火山噴發的時間;若電容器 C2還有 較多的電量 ,那么他可以通過 ▲ 途徑來增加火山噴發的時間;(在.A.延長按壓 SB1時間或?qū)?C2更換成電容量更大的電容器;B.減小 Rp1;C.將 R3更換為阻值更大的
電阻;D.增大 Rp2;E.減小 Rp2,中選擇合適的選項 ,將序號填寫在. ▲ ,處）。
(3）為了增強火山噴發的趣味性 ,小通想在火山啟動后同時持續按住 SB1、
SB2按鈕使火山持續噴發 ,請對圖 d 中虛線內的電路連線實現此功能 。 R2
＋
噴發的震動功能 ,當按住加壓按鈕 SB1且有噴射溶劑時 ,火山會震動; C2
當松開加壓按鈕 SB1,按住加熱按鈕 SB2加熱到高溫 ,且有噴射溶劑 圖 d
時 ,火山會噴發 ,圖 e是修改后的電路圖 ,Rt2為負溫度系數熱敏電阻 ,J3控制火山的噴 發功能 ,J4控制火山的震動功能 。 請使用不超過 5個二輸人或非門在虛線框中完成電 路的設計。
RP1 RP28 4J1- 1 R22R8Rt2 C2 R7 J3
噴射溶劑
圖 e
【高三技術 第14頁(共 14頁)】 .22-09-Fx03C .
技術試卷參考答案
第一部分 信息技術(共 50分)
一、選擇題(本大題共 12小題 ,每小題 2 分 ,共 24分 ,每小題列出的四個備選項中只有一個是符合題目要求的 , 不選、錯選、多選均不得分)
1.D 【解析】本題考查信息、信息技術 ,信息的來源與獲取以及信息的表達與交流的相關知識。廣播、電視是信 息的表達技術 ,故 A選項不正確﹔信息可以脫離它所反映的事物被存儲、保存和傳播 。 信息的載體依附性是 指信息的表示、傳播、儲存必須依附于某種載體 ,故 B錯﹔評價因特網信息資源的三種主要方式是統計評價、 專家或核心刊物評價和個人推薦 ,故 C錯﹔因特網的 TCP/IP協議目的是信息表達規范化 ,D正確。
2.C 【解析】本題考查信息的來源與獲取、信息的表達與交流相關知識。如在兩個關鍵詞之間用 and運算符相 連 ,是縮小檢索的范圍 ,提高信息檢索效率 ,故 A錯﹔flash影片導出格式可以是 GIF,SWF,HTML等格式 , 故 B錯﹔搜索引擎的兩大核心技術是自動網頁搜索技術和全文檢索技術 ,故 D錯﹔HTTP協議用于瀏覽器與 Web服務器之間的信息傳輸 ,故 C正確。
3.B 【解析】本題考查 ACCESS軟件的相關知識。 A選項“備注”字段類型是文本 ,最多為 255個字符 ,故 A 錯﹔B選項 ,“學校序號”是自動編號字段 ,可以加前綴字符 ,故 B正確﹔C選項“公辦學校”字段是是否類型 ,有 效輸人值是勾或不勾 ,故 C錯﹔D選項“\”符號不是日期有效分隔符 ,故 D錯。
4.A 【解析】本題考查字符編碼的相關知識。“S”的內碼為 53H,計算機內部的二進制編碼正確 ,故本題正確 答案為 A﹔B選項“Y”的十六進制內碼是 59H,“Z”的內碼為 5AH,故 B錯﹔C選項“奧”是漢字 ,內碼用十六進 制表示為“B9FA”,故 C錯﹔D選項內碼共占 16個字節 ,故 D錯。
5.D 【解析】本題考查 photoshop軟件操作的相關知識。A選項“背景”圖層是全部鎖定 ,不能使用油漆桶工具 填充顏色 ,故 A錯﹔B選項“縮放工具”不改變文件的大小 ,故 B錯﹔C選項“陰影”圖層和“醫生”圖層設置了圖 層鏈接 ,并且“醫生”圖層是全部鎖定 ,無法更改大小 ,故“陰影”圖層內容大小也無法改變 ,故 C選項錯誤﹔D 選項復制圖層樣式后 ,“抗擊疫情”圖層只有“光澤”和“投影”效果 ,故 D選項正確。
6.B 【解析】本題考查容量計算的相關知識。未壓縮的 AVI視頻容量的計算公式為．=像素總數 *顏色位數 *總幀數 ,則該視頻的像素總數=675*1024*1024*8/24/300,故答案是 B。
7.A 【解析】本題考查運算符及運算符的優先級相關知識。運算符的優先級分別是',* ,\和 mod,所以選項 A 正確。
8.C 【解析】本題考查算法流程圖。根據流程圖可知 ,s是求 10至 19中每個數個位和十位數字和的累加 ,即 1 +2+3....+10,最后 s的值為 55,故答案 C正確。
9.C 【解析】本題考查字符串的相關知識。根據代碼可知 ,i指向 s字符串第 i個字符 ,j指向 s1字符串的第 j 個字符 ,如果i和j指向的字符相等 ,i和j都往后移動 1個（即 i=i+1．j=j+1）﹔如果不相同 ,i往后移動 1個
（即 i=i+1）,j不動﹔重復執行以上步驟直至其中一個字符串結束 。 輸出 s字符串的前i個字符 ,故答案選 C。 10.A 【解析】本題考查對分查找算法知識 ,本題可以用列表法求解:
次數 m a（m） n i j
初值 0 1 10
1 5 51 5 6 10
2 8 61 -3 6 7
3 6 54 3 7 7
4 7 61 -4 7 6
循環結束
11.B 【解析】本題考查隨機數及循環結構知識。根據程序可知 ,奇數位置可以生成 1、2、3、4 中任意一個數 ,偶 數位置可以生成奇數1、3,也可以生成偶數2、4,如果生成偶數則需要繼續處理該值 a（i）=2*a（i）-a（i- 1）﹔A選項錯 ,無法得到 4﹔C選項錯 ,奇數位置無法得到 0﹔D選項錯 ,偶數位置無法得到 2﹔選項 B正確。
【高三技術 .參考答案 第 1 頁(共 5頁)]
12.B 【解析】本題考查冒泡排序。根據程序可知 ,對第 n行進行升序處理 ,因此第 2空是 a（j）二、非選擇題(本大題共4小題 ,其中第 13小題4分 ,第 14小題8分 ,第 15小題7分 ,第 16小題7分 ,共 26分) 13.（1）=RANK（B3,$B$3．$B$25）
或 =RANK（B3,B$3．B$25）
或 =RANK（B3,B$3．B$25,0）
或 =RANK（B3,$B$3．$B$25,0）
或其他等價答案（1分）
（2）A2:A6,C2:C6（2分）
（3）BC（1分）
【解析】（1）排名函數 RANK,第 1個參數為本行參與排名的數據即 B3,第 2個參數為進行比較的區域即 B3:B25,因?yàn)槭褂米詣犹畛渫峦蟿犹畛浔?,所以 B3可變化為 B4,無須加固定符 ,但是比較的區域不變 , 永遠是 B3:B25,RANK第 3個參數為 0或 1,0表示從高到低排名 。 1則反之 ,省略則默認為 0。 （2）該圖表數據區域涉及 A列“地區”,C列“累計”,標題需要選 ,考慮到保持?jǐn)?shù)據區域的對稱性 ,答案為 A2:A6,C2:C6。 （3）A選項的篩選結果為“狀況”為“較輕”,且為所有地區“新增”排前三的數據 ,此處錯誤 。 題意應為篩選結 果為“狀況”為“較輕”,且為以上結果中“新增”排前三的數據 。 BC選項通過排序和篩選結合可以達到目的。
D選項將“新增”設為主關鍵字 ,作為次要關鍵字的“狀況”只會在“新增”相同的情況下才會進行排序。 14.（1）AE（2分）
（2）B（1分）
（3）B（1分）
（4）在“文字 3”圖層第 60幀插人幀（或者插人關鍵幀）（2分）
（5）on（pres）〈play（）;stopalsounds（）;〉（2分）
【解析】（1）A選項的描述應屬于系統結構設計 ,錯誤;B選項屬于對用戶的描述 ,屬于應用需求;C選項屬于 媒體元素分解 ,屬于腳本編寫部分;D選項發布方式屬于創作需求分析;E選項描述錯誤 ,先有文字腳本 ,然 后才是制作腳本 ,AE錯誤 ,選擇 AE。 （2）測試影片時 ,動畫已經停止在第一幀但實例仍然在動 ,說明該實例為影片剪輯 。 選 B。 （3）字形的變化屬于形狀變化 ,應該是形狀補間 ,選擇 B。 （4）只需要在“文字 3”圖層的第 60幀插人幀（插人幀即為普通幀）即可延續至最后 ,插人關鍵幀在此處也可 以實現同樣效果 。 （5）此處動畫播放 ,而音樂停止 ,則需要兩個動作 ,play（）表示動畫繼續播放 ,stopAlsounds（）;表示聲音停 止 ,因?yàn)槭前粹o發出的動作 ,所有動作需要寫在on（pres）〈 …… 〉當中 。 兩個動作之間需要用分號隔開。
15.（1）4（1分）
（2）①M(fèi)id（a（k）,7,1）>Mid（a（j）,7,1）（1分）
②pos-1（或 8+i）（2分）
③a（j+1）=tmp（1分）
（3）judge（a（1））=True（2分）
【解析】（1）程序中用到的控件有．form窗體、list列表、command按鈕、label標簽四類控件 ,所以答案為 4。 （2）①處為完成選擇排序 ,是要依照車牌的尾號升序排序 ,也就是車牌的第 7位作為排序依據 ,所以是．Mid （a（k）,7,1）>Mid（a（j）,7,1）。 ②處是插人排序 ,確定插人排序初始比較位置 。 10個車牌已經完成升序排序 ,只需要將第 9、第 10兩個尾 號為字母的車牌 ,即 a（9）、a（10）的位置插人至前面 1、3（或者2、4）的位置 。 所以答案為 pos-1或者 8+i。 ③處也是插人排序 ,在j的后面插人字母車牌 ,所以答案是a（j+1）=tmp。 （3）處改錯 。 由函數judge（）可知 ,當車牌尾號為數字時返回 True,否則返回 False。 閱讀程序可知 ,要求車 牌尾號為數字時 m=1。 此處為判斷第一個車牌的尾號是否為數字 。 而第一個車牌號存儲在 a（1）。 所以此 處答案為judge（a（1））=True。
16.（1）92（1分）
（2）①t=cj（i）（2分）
②b（t）=b（t）+1（2分）
③fcj（c（p））=a（2分）
【解析】（1）由程序可知:逐一賦分時,是從賦分表高分至低分進行比對的,當執行至
DoWhilep<=m
Ifcj（c（p））>=fb（a） Then
③
時,77>=fb（92）為 TRUE時,fcj（c（p））=a,賦分 92。
（2）①處是桶計數:統計各分?jǐn)?shù)段的人數至數組b,當前學生成績?yōu)?cj（i）,所以 t=cj（i）。
②處是基于數組a桶計數,數組b從高至低存儲各分?jǐn)?shù)段索引排序的起始位置: Fori=1Tom
t=cj（i）
c（b（t））=i
②
Nexti
所以當 c（b（t））=i執行之后,則存儲該分?jǐn)?shù)段起始位置的 b（t）應該加 1,所以答案為:b（t）=b（t）+1。 ③處是學生原始成績數組 cj已經參照數組c為索引,cj（c（p））已經實現從高分至低分的排序 。 將學生的原 始成績與賦分表進行逐一 比對,完成賦分。
p=1:a=100
DoWhilep<=m
Ifcj（c（p））>=fb（a） Then
③
p=p+1
ElseIfa=40Then
fcj（c（p））=0
p=p+1
Else
a=a-1
EndIf
Lop
賦分邏輯:當學生的原始成績cj（c（p））大于賦分表成績 fb（a）時,這時取賦分表 fb（a）的下標 a,即為對應 學生的賦分成績,所以這里填 fb（c（p））=a,繼續下一個學生的成績賦分,p=p+1;否則與賦分表的下一個 成績進行比對,a=a-1;如果原始成績比 fb（40）最低賦分成績還要低,則賦0分。
第二部分 通用技術(共 50分)
一、選擇題(本大題共 13小題 ,每小題 2分 ,共 26分。 每小題列出的四個備選項中只有 一個是符合題目要求 的 ,不選、多選、錯選均不得分)
1.C 【解析】200是考慮谷斗的使用功能,不屬于人際關系因素,答案 C。
2.C 【解析】甲魚槍長度 1.5米到 1.8米范圍內可調節,與技術規范原則無關,技術規范得分 3分,評價一般 , 答案 C。
3.A 【解析】A更方便安裝與拆卸,答案 A。
4.B 【解析】如圖所示 3處 ,答案 B。
35
30°
43°
60°
20
15°
50
28
100
5.C 【解析】A扇形孔需要先鉆孔后銼削 ,B還需要圓銼 ,答案 C。
6.B 【解析】桿 1受彎曲 ,桿2受拉 ,桿3受拉 ,答案 B。
7.A 【解析】A注塑成型和打料粉碎之間是串行工序 ,C屬于成本優化 ,D不能同時 ,答案 A。 8.D 【解析】D所描述的是系統的計算功能 ,不是系統分析 ,答案 D。
9.D 【解析】A控制手段是電子控制 ,B是開環控制 ,C控制器使單片控制模塊 ,答案 D。
10.B 【解析】A,圖中 B為撥動開關:B,此三極管是 PNP型:C,焊接時要把焊錫送到焊接位置直接焊接:D,黑 表筆接 P,紅表筆接 Q所測量的是電壓 ,不是電流 ,答案 B。
11.C 【解析】A.把 Rp觸頭向下滑 ,三極管 V1基極電位不變 ,發光二極管亮度不變
B.如果三極管 V2飽和其集電極電位很低 ,無法使 V1導通 ,三極管 V2不能飽和
C.減小 R1可以使提高發光二極管亮度
D.因?yàn)槿龢O管 V1處于放大狀態 ,減小 R2,V1基極電流不會變化 ,不能提高發光二極管亮度 12.D 【解析】XY 的輸人與 D1D2輸出關系可列表得知 D正確。
X Y A B D1 D2
0 0 0 1 0 1
0 1 0 0 1 0
1 0 1 1 0 1
1 1 1 0 0 0
13.D 【解析】溫度在設定范圍以內時 ,兩個電壓比較器都輸出 Vc,繼電器不工作 。 在設定范圍外 ,電壓比較 強分別輸出高和低電位 ,此時 IC3的 V- 電位等于 1/3Vc,調節 Rp4觸頭可以使繼電器工作 ,實現電路 功能。
A.Rt是正負溫度系數都可以實現功能
B.如果是負溫度系數 ,Rp1增大 ,中間電位升高 ,上限降低 ,下限降低 ,正溫度系數與此相反 C.把 Rp4觸頭向上滑 ,不管是正負溫度系數 ,房間溫度上下限范圍不變
D.R6的阻值大于2Rp4,則 IC3的 V+電位小于 1/3Vc
二、非選擇題(本大題共4小題 ,共24分。 第14題6分 ,第15題9分 ,第16題3分 ,第17題6分) 14.【解析】（1）B 、C
（2）D
（3）C
（4）B
（5）C
15.【解析】（1）D 首先要明確問題 ,提出設計要求
（2）D 椅背的高度與所設計無關
（3）（4）評分標準:1功能分:能用齒輪、螺桿等實現高度可調（1分）
能實現椅背的角度可調（1分）
能通過推桿分別是實現以上功能（1分)
使用一個電機傳動（1分)
2尺寸分 高度調節 20厘米,角度 60度,安裝孔或推桿腰孔相關尺寸任意一個都 1分,不超過2分
（5)A 是模擬試驗
16.【解析】
17.【解析】（1)B （2)AD
（1)要先按壓 SB1給 C2先充電,再按壓 SB2加熱使得J1工作,J1-1工作觸發,故選 B
（2)若經檢測,C2已放電完畢,重新按壓會使電容 C2重新經歷充電,所以可以通過持續按壓 SB1,或者更換 電容量更大的電容器來延時,選 A;若經檢測,C2還有多余的電量,但時間可能不夠長,或許是溫度保持時 間太短,所以增大 RP2來增加溫度保持的區間。
（3)如圖可以通過持續按壓 SB1與 SB2來達到持續噴發的目的
J11
R3
+
C2
（4)如圖設定三個輸人端分別為 A、B、C,輸出為J3、J4
J3= ·B ·=A++C
J4= ·=B+C
J3J4
C.55 輸出 s
i<20
9.有如下 VB程序段:
" "
Then
Ifjudge（a（7))=True
R10
2XO12
R3
17
R5
R4
45
25
150
600
800
220
O8
80
B
C
D
塑 膠 料
塑 料 模
注 塑 成 型
注 塑 模 干 燥
配 料 著 色
電 動 撐 桿
合格品
桿 1
桿 2
桿 3
F
制品
脫 模
去 澆 口
流道 廢料
混合
第 8～9題圖
V1
0 R2
+
1C1
R3
R4
R6
R5
+ 1C3
Rp2R2-+1C2- Rp3 JV1-Rp4
R1
V2
D.減小 R2可以提高發光二極管亮度 D2
12.如圖所示的電路,發光二極管 D1發光用 D1=1表示,不發光 D1=0:D2
&
v2
C.減小 R1可以提高發光二極管亮度 D1 R2
B.調大 R3可以使三極管 V2飽和 V1
A.把 Rp觸頭向適當下滑,可提高發光二極管亮度 R3
R1
Y
黑表筆
A
&
v1
x
R1
R2
B
R6
D2
以上材料 ,完成以下任務 。 圖 a 圖 b
鎖 緊 按 鈕
R1
20V
M
R5
R1
J4
sB1
~2
J2
(4）為了使火山噴發的過程更加逼真 ,小通修改了部分電路并添加了火山 R3
RP1
J
2
J1- 1
R3
R2
＋
C2
C1
3
J1
J2
6
555 3
5
R3
1
C1
R10
2×212
R5
17
R3
R4
3
45
25
R2
≥ 1
B
C
≥ 1 J3
≥ 1 ≥ 1
J4
60
200
A
A
B
C
【高三技術 第 1 頁（共 14頁)]

展開更多......

收起↑
