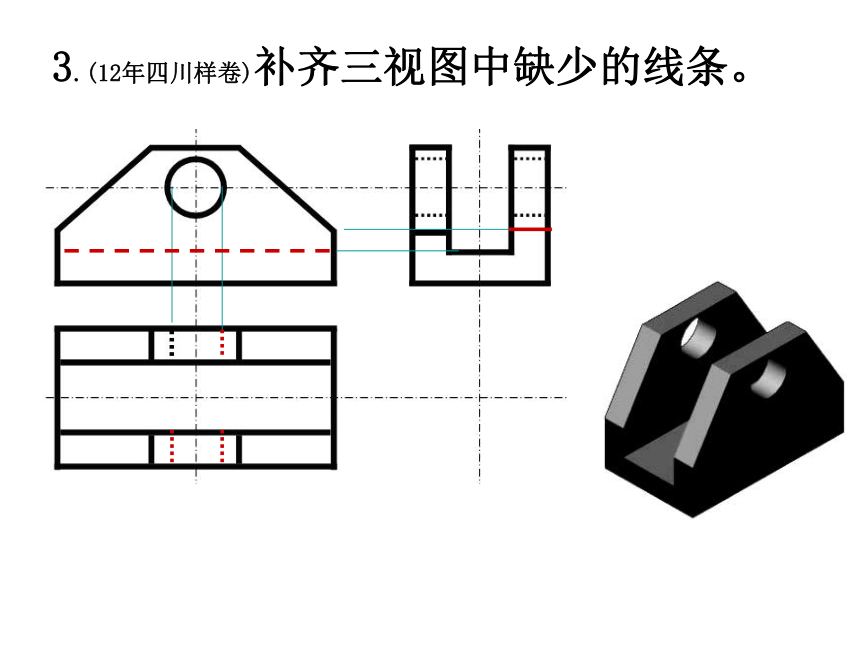

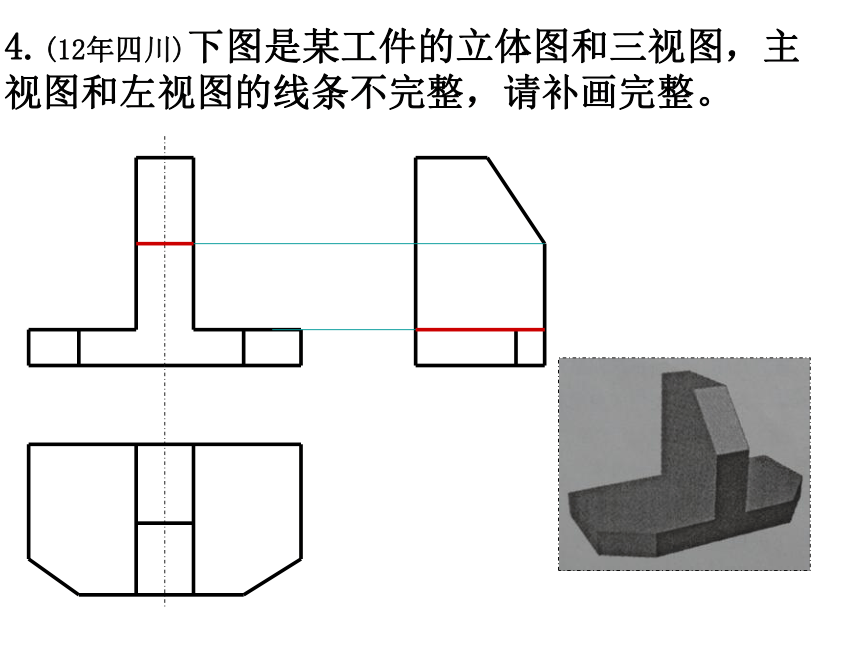

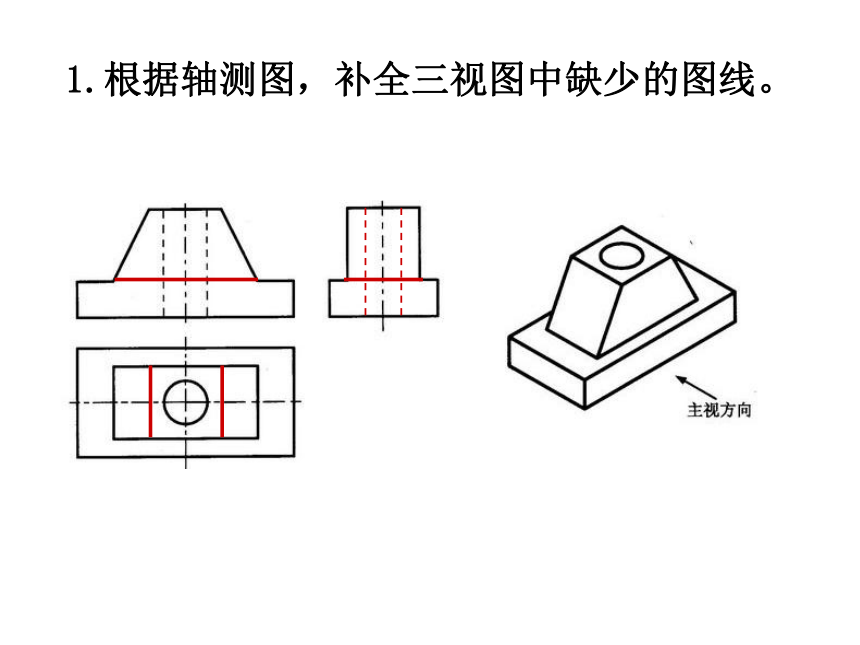

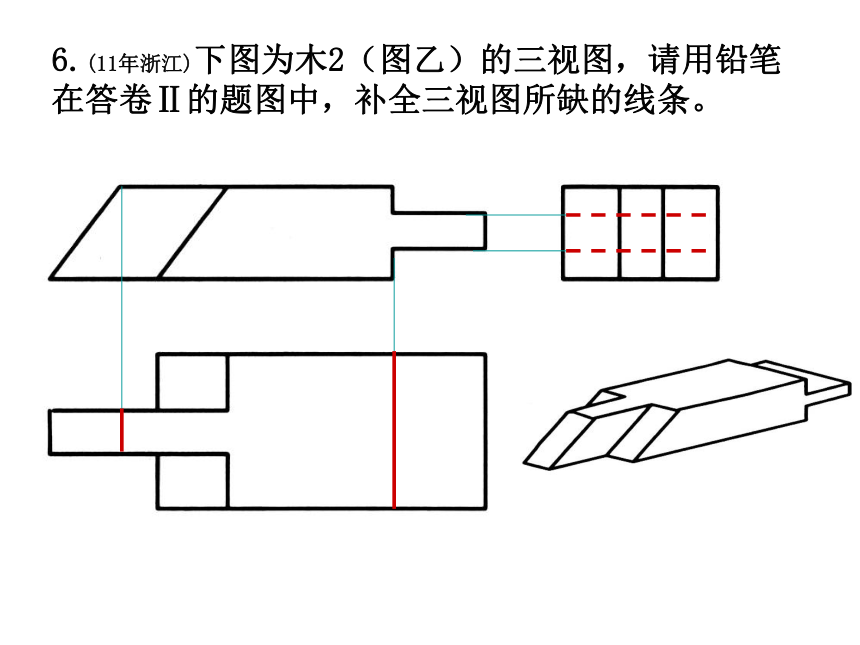

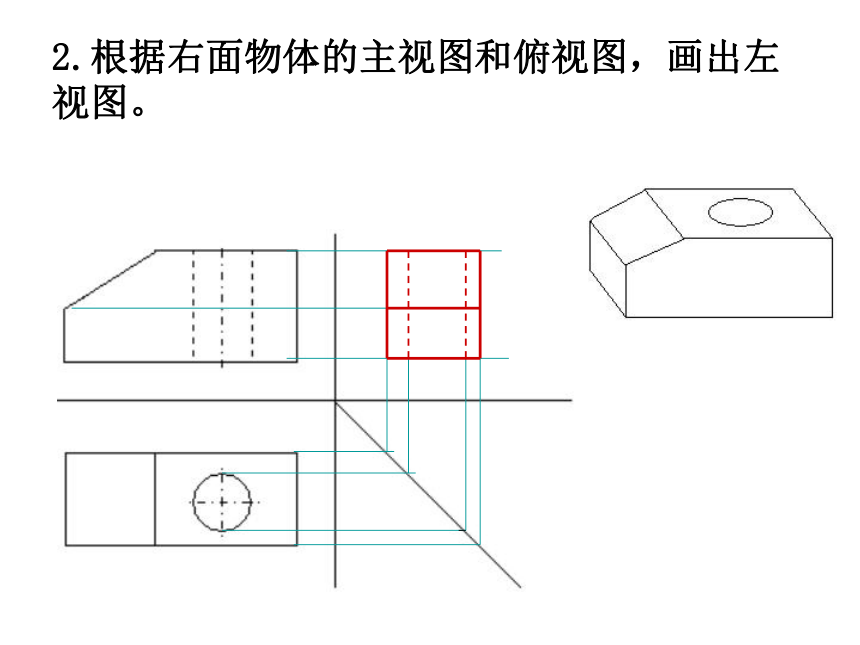

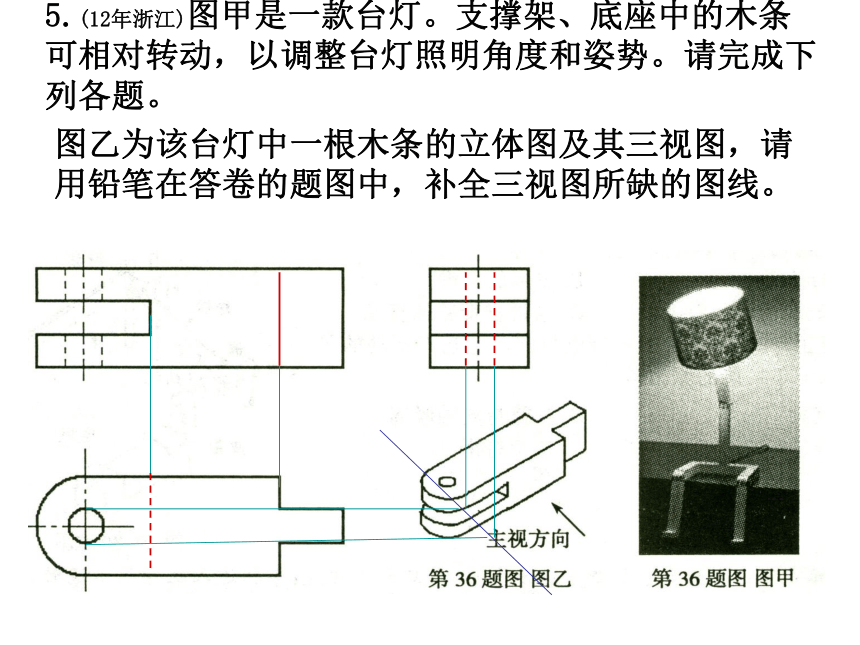

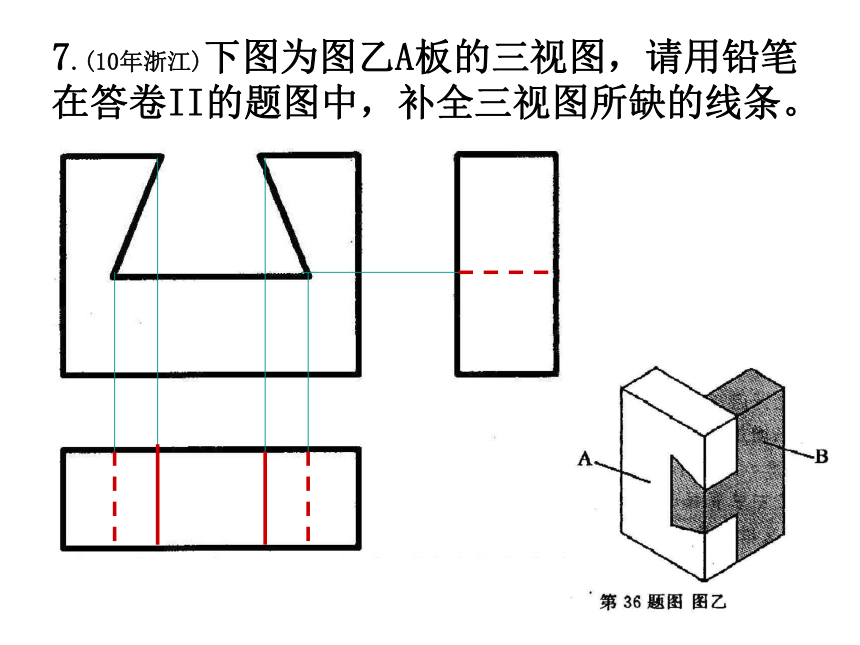

課件18張PPT。1.根據軸測圖，補全三視圖中缺少的圖線。 2.根據右面物體的主視圖和俯視圖，畫出左視圖。 3.(12年四川樣卷)補齊三視圖中缺少的線條。 4.(12年四川)下圖是某工件的立體圖和三視圖，主視圖和左視圖的線條不完整，請補畫完整。 5.(12年浙江)圖甲是一款臺燈。支撐架、底座中的木條可相對轉動，以調整臺燈照明角度和姿勢。請完成下列各題。圖乙為該臺燈中一根木條的立體圖及其三視圖，請用鉛筆在答卷的題圖中，補全三視圖所缺的圖線。 6.(11年浙江)下圖為木2（圖乙）的三視圖，請用鉛筆在答卷Ⅱ的題圖中，補全三視圖所缺的線條。 7.(10年浙江)下圖為圖乙A板的三視圖，請用鉛筆在答卷II的題圖中，補全三視圖所缺的線條。 8.(11年浙江樣卷)王凱同學設計的可調整高度的木質椅子如圖甲所示，請完成下列各題。 底檔先要加工成如圖所示的形狀，請根據立體圖補全三視圖中所缺圖線。 9.(10分)根據題17（a）圖，在題17（b）圖中完成：（1）在對應位置畫出主視圖。（6分）（2）補全俯視圖中缺漏的線條。（4分）(10年陜西)10.如圖所示，這是一個帶凹槽的長方體，長為20mm，寬為6mm，高為9mm，凹槽的半徑為3.5mm。（1）根據已有的正等軸測圖和主視圖，補充完成左視圖和俯視圖。（2）在完成的三視圖上標注相應的尺寸。2069R3.511.(12年安微)圖書館內使用的活動木梯的立體圖及待完善的三視圖如圖所示。（5分）（1）請補齊左視圖和俯視圖中缺少的線條。（2分）（2）根據立體圖所給尺寸，在三視圖中標注出木梯對應的長、寬、高尺寸。（3分）50090075012.(11年黑龍江樣卷)根據下圖立方體的主視圖方向，補畫三視圖中所缺的各一條圖線。 13.作主視圖并補全視圖上所缺的線條。14.下圖是小錘的正等軸側圖，請補全俯視圖，并畫出它的左視圖。 15.如下圖所示，請補全其它視圖： 16.某零件（如圖所示）的主視圖和俯視圖如圖所示，請補充左視圖。 17.下圖是物體A的未完成的三視圖。請根據技術圖樣的基本畫法，完成三視圖中所缺的圖線 18.左圖是物體A的正等軸測圖，右圖是物體A的未完成的三視圖。請根據技術圖樣的基本畫法，完成三視圖中所缺的圖線。
