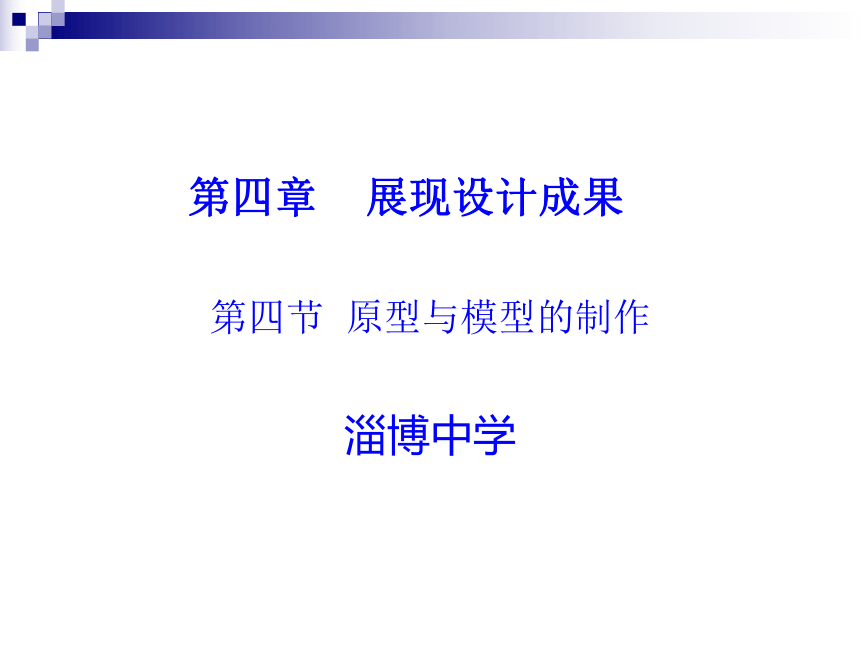

課件57張PPT。第四章 展現設計成果
第四節 原型與模型的制作

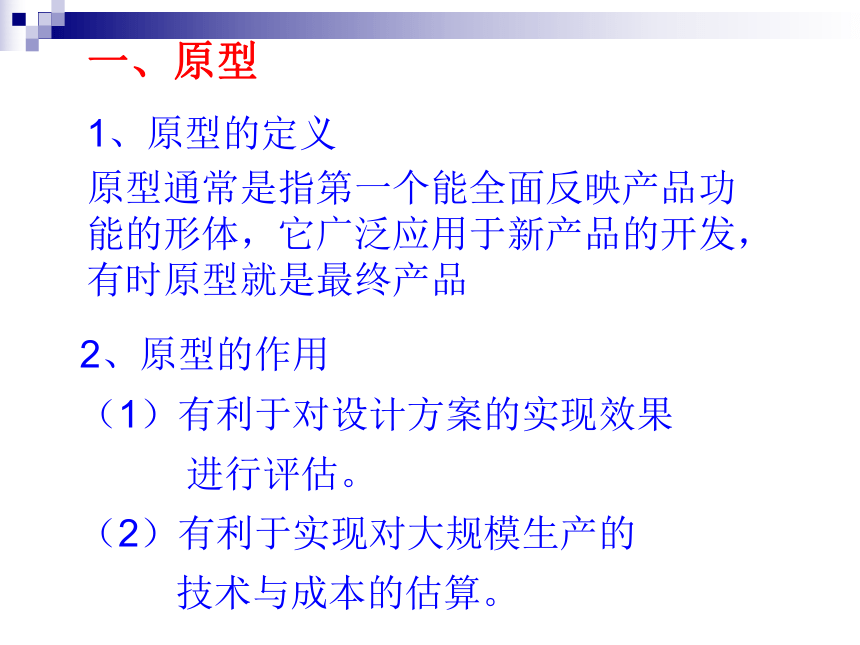

淄博中學一、原型1、原型的定義
原型通常是指第一個能全面反映產品功能的形體，它廣泛應用于新產品的開發，有時原型就是最終產品2、原型的作用
（1）有利于對設計方案的實現效果
進行評估。
（2）有利于實現對大規模生產的

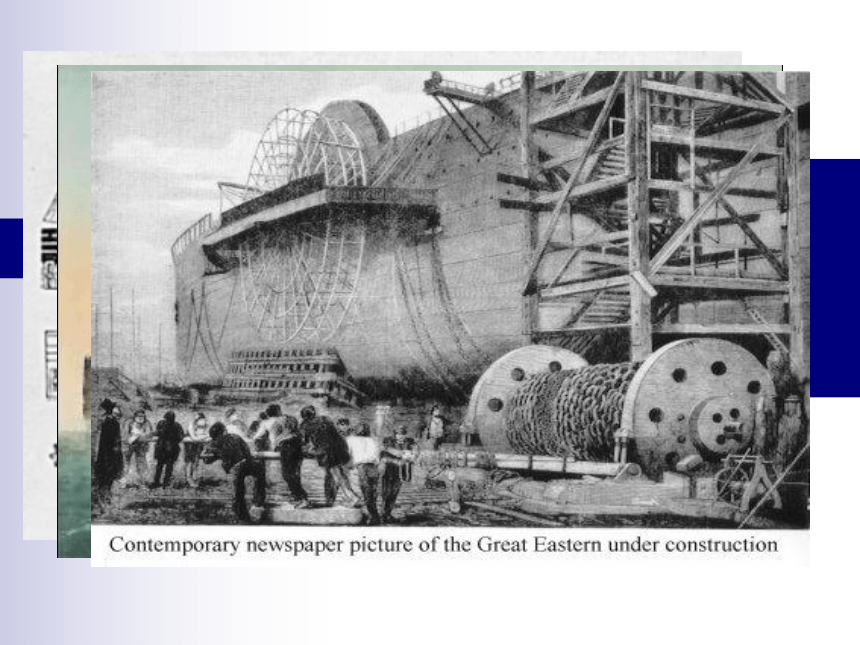

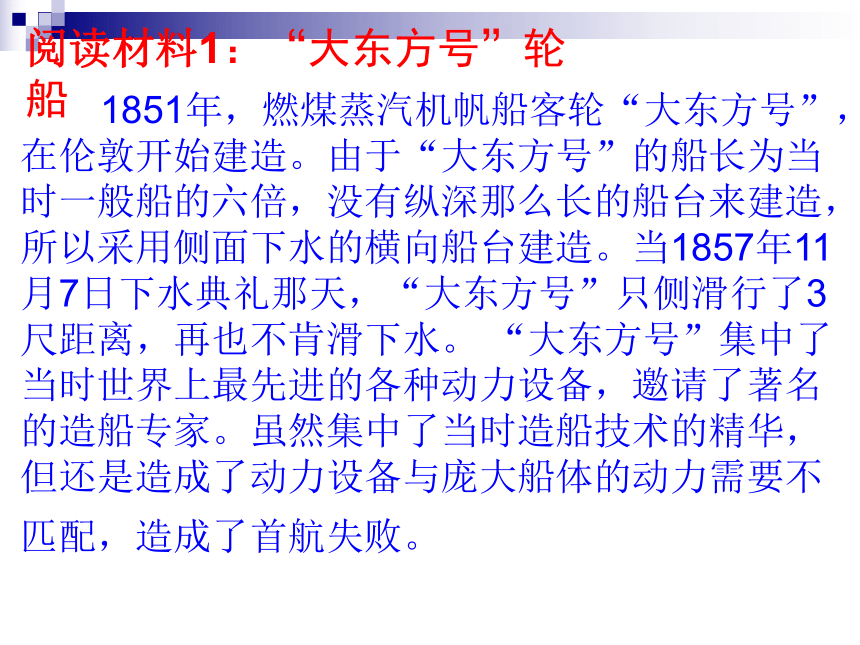

技術與成本的估算。  1851年，燃煤蒸汽機帆船客輪“大東方號”，在倫敦開始建造。由于“大東方號”的船長為當時一般船的六倍，沒有縱深那么長的船臺來建造，所以采用側面下水的橫向船臺建造。當1857年11月7日下水典禮那天，“大東方號”只側滑行了3尺距離，再也不肯滑下水。 “大東方號”集中了當時世界上最先進的各種動力設備，邀請了著名的造船專家。雖然集中了當時造船技術的精華，但還是造成了動力設備與龐大船體的動力需要不匹配，造成了首航失敗。  閱讀材料1：“大東方號”輪船

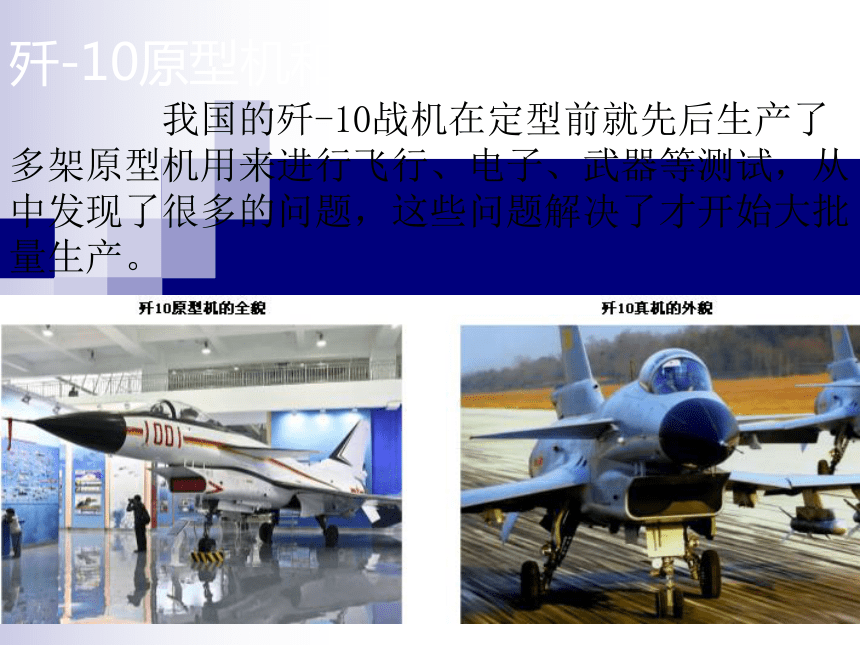

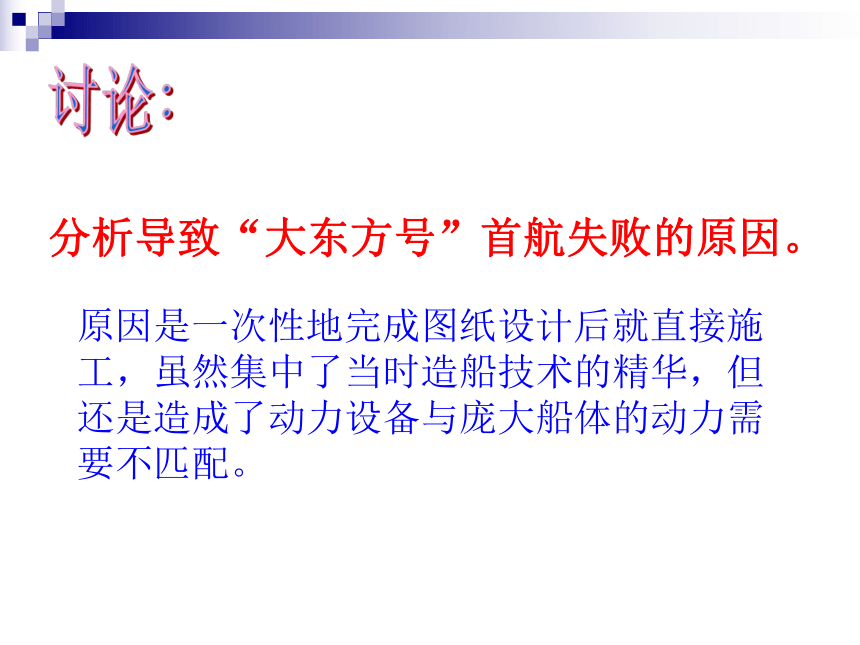

原因是一次性地完成圖紙設計后就直接施工，雖然集中了當時造船技術的精華，但還是造成了動力設備與龐大船體的動力需要不匹配。討論:分析導致“大東方號”首航失敗的原因。殲-10原型機和真機的對比圖 我國的殲-10戰機在定型前就先后生產了多架原型機用來進行飛行、電子、武器等測試，從中發現了很多的問題，這些問題解決了才開始大批量生產。是不是所有的物體都可以做出原型？想一想模
型原

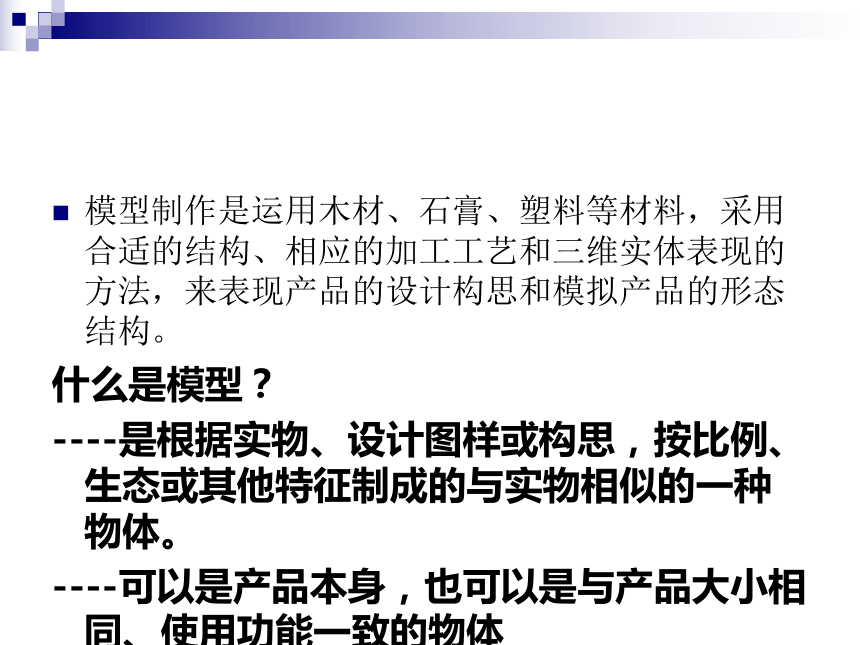

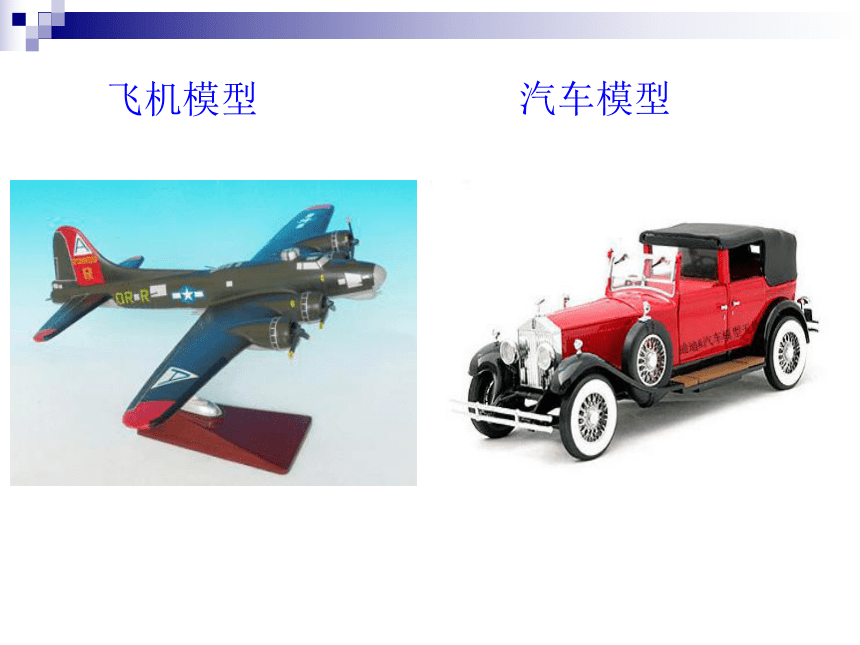

型人體器官模型飛機模型汽車模型2008北京奧運會主會場鳥巢模型模型制作是運用木材、石膏、塑料等材料，采用合適的結構、相應的加工工藝和三維實體表現的方法，來表現產品的設計構思和模擬產品的形態結構。
什么是模型？
----是根據實物、設計圖樣或構思，按比例、生態或其他特征制成的與實物相似的一種物體。
----可以是產品本身，也可以是與產品大小相同、使用功能一致的物體

模型制作既是一種設計表達方式，又是設計過程中不可缺少的分析、評價、評論手段，甚至某些工藝環節只有通過模型制作，才能確定其設計變?yōu)楫a(chǎn)品的可能性。
2002年4月1日，成功降落于內蒙古中部地區的“神舟”三號飛船艙蓋被打開，陽光照在“模擬宇航員”的臉上。 “模擬宇航員”在遨游太空數百萬公里后安然無恙，這表明在“神舟”三號飛船上進行的“模擬人載荷”試驗取得良好效果。“神舟三號”飛船中的模擬人 “模擬宇航員”會“呼吸”、能“排汗”，皮膚很軟，就像真人。閱讀材料2模擬人起到什么作用？想一想3、模型的作用（1）使設計對象具體化（2）幫助分析設計的可能性橋梁試驗?zāi)Ｐ?三、模型的分類草 模概念模型結構模型功能模型展示模型1、草模 在設計的初始階段，采用立體模型將設計構思簡單地表示出來。在草模的基礎上，用概括的手法表示產品的造型風格、布局安排、人機關系等，從整體上表現產品造型概念。 2、概念模型雷諾概念車馬自達概念車3、結構模型 為了研究產品造型與結構的關系，清晰地表達產品的結構尺寸和連接方法，并進行結構強度試驗而制作的模型。 分子模型橋梁模型4、功能模型 主要用于研究產品的各種性能以及人機關系，同時也用作分析、檢查設計對象各部分組件尺寸與機體的相互配合關系等。 碰撞車內的人模型汽車模型進行風洞實驗飛機風洞試驗汽車碰撞試驗5、展示模型采用真實材料，用準確的尺寸，做
成與實際產品幾乎一致的模型或按
一定比例縮放的模型，作為產品的
樣品進行展示，以便提供實體形象。
另外通過展示模型可以直接向設計
委托方征求意見，為審核方案提供
實物依據。隨堂練習1、能清晰地表達產品的結構尺寸和連接方法，
并用于進行結構強度試驗的模型屬于（　 　）
A、草模? B、概念模型???
C、結構模型?? D、功能模型
2、目的用于供給設計人員對產品的性能、人
機關系等進行探討時使用的模型是:（ ）
A、概念模型 B、草模型型
C、功能模型 D、結構模型CC 3、根據實物、設計圖樣或構思，按比例、生態
或其它特征制成的與實物相似的一種物體（ ）
A、計算機模擬 B、模型
C、效果圖 D、三視圖
4、目的用于供給設計人員對產品的設計進行深
入探討時使用的模型是:（ ）　　
A、概念模型 B、草模
C、功能模型 D、結構模型 BB下面是各種車模展示，辨別它們所處的模型階段？概念模型草模結構模型展示模型1234制作模型的一般步驟　　1.選擇合適的材料。　　2.根據本地的條件，準備適當?shù)墓ぞ吆图庸ぴO(shè)備。　　3.按設計圖樣劃線。　　4.對材料進行鋸割、切削等加工。　　5.裝配。　　6.對模型進行表面處理。　　7.對產品的外觀造型和色彩進行評議；對產品的結構、功能進行檢測和試驗，檢驗是否符合設計要求。　　8.對設計方案進行修改，做成展示模型(樣品)。材料:一次性筷子、大頭針、橡皮筋等；
材料:一次性紙杯；
水火箭的制作過程　　1、挑選3～5個耐氣壓的塑料飲料瓶(0.6升和1.25升均可)；　　2、選用一個表面無劃傷的飲料瓶作動力艙； 　　3、用一個飲料瓶減去頭尾，保留100毫米一端套在動力艙瓶嘴部分，連接處用15毫米的透明膠帶封好，再裝上3～4個尾翼；　　4、再用一個飲料瓶剪去瓶底，套在動力艙的瓶底用膠帶封牢。　　★為了發射水火箭，先在動力艙內注入1／3的水，擰緊噴水塞，倒放在發射架上，用打氣筒充氣，壓強增加到一定程度時，水火箭噴水起飛。課外動手活動
