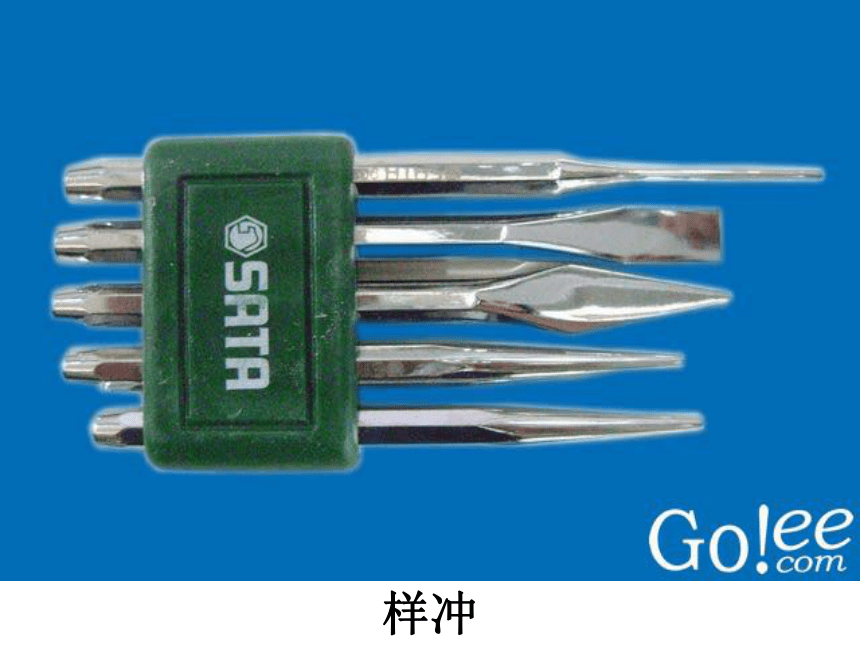

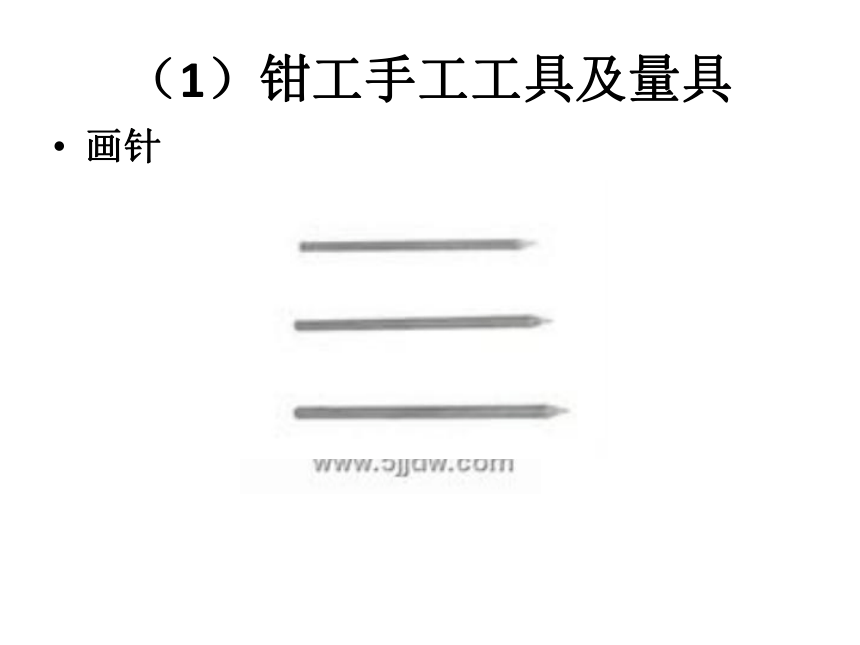

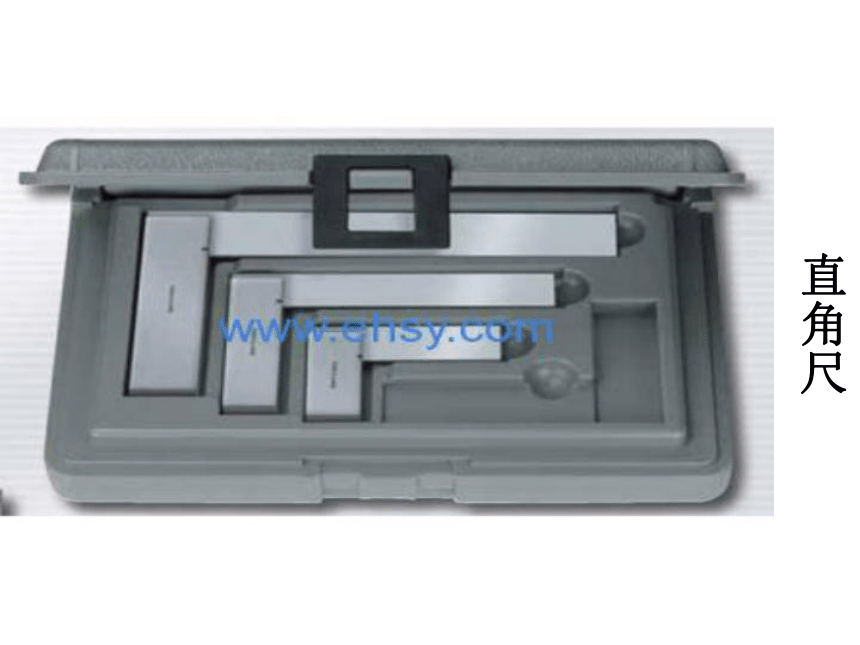

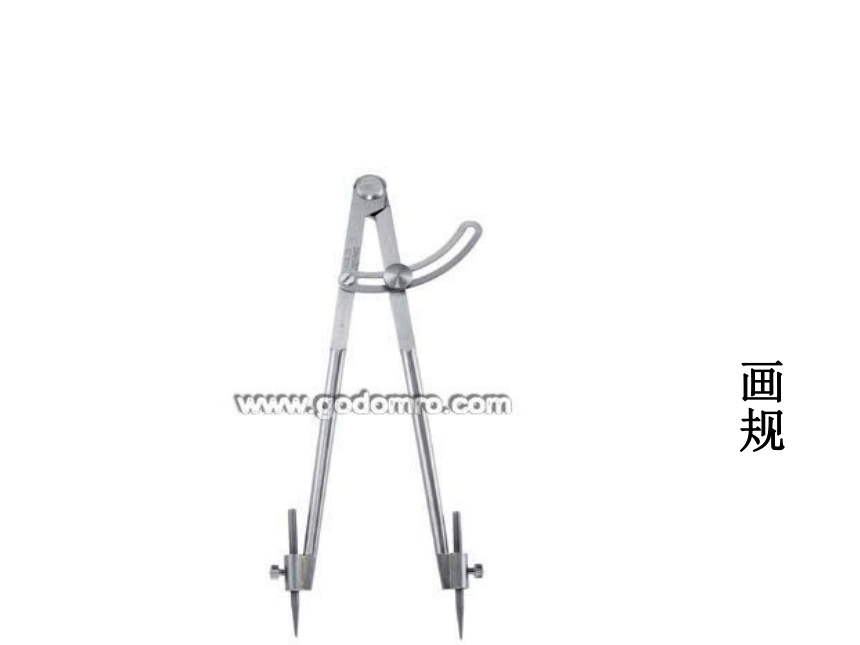

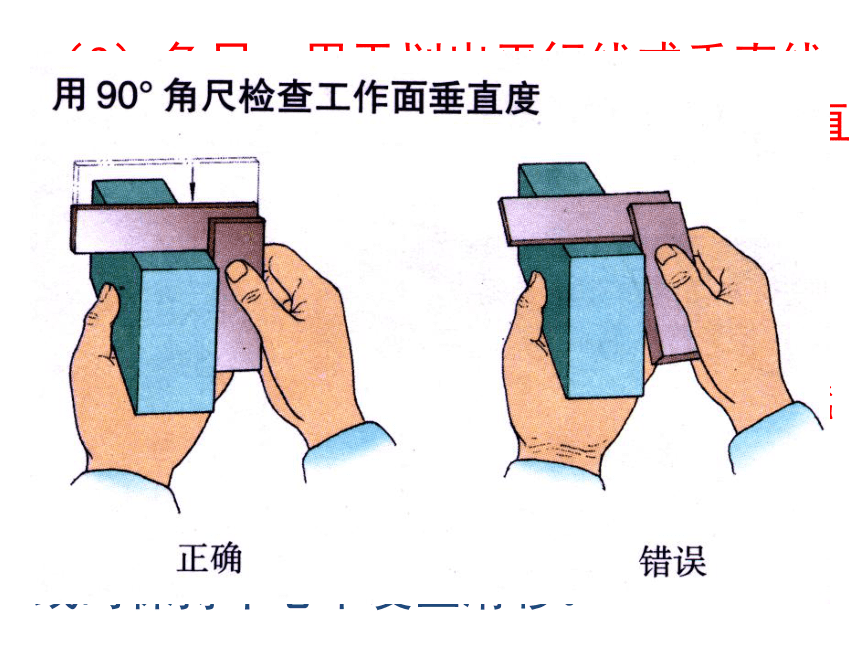

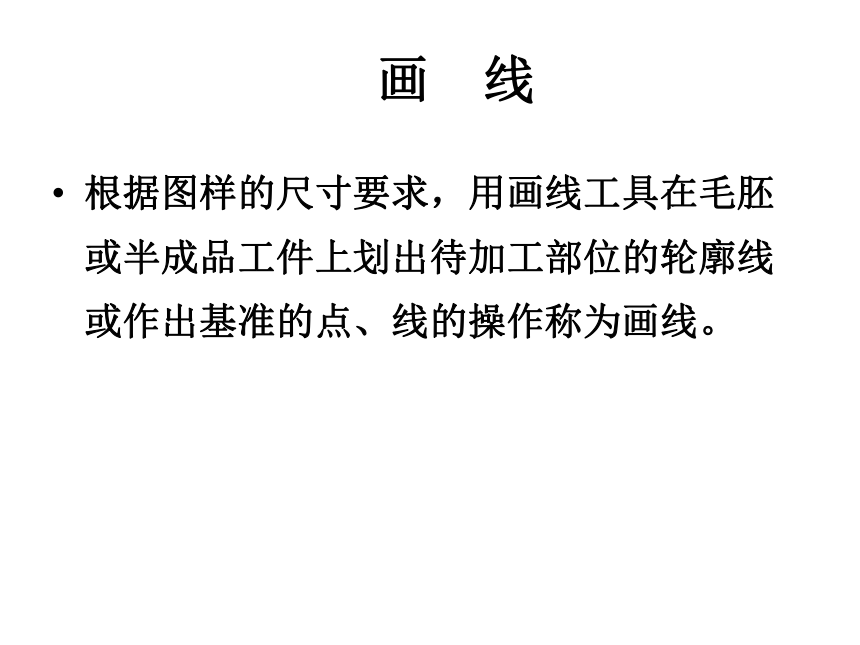

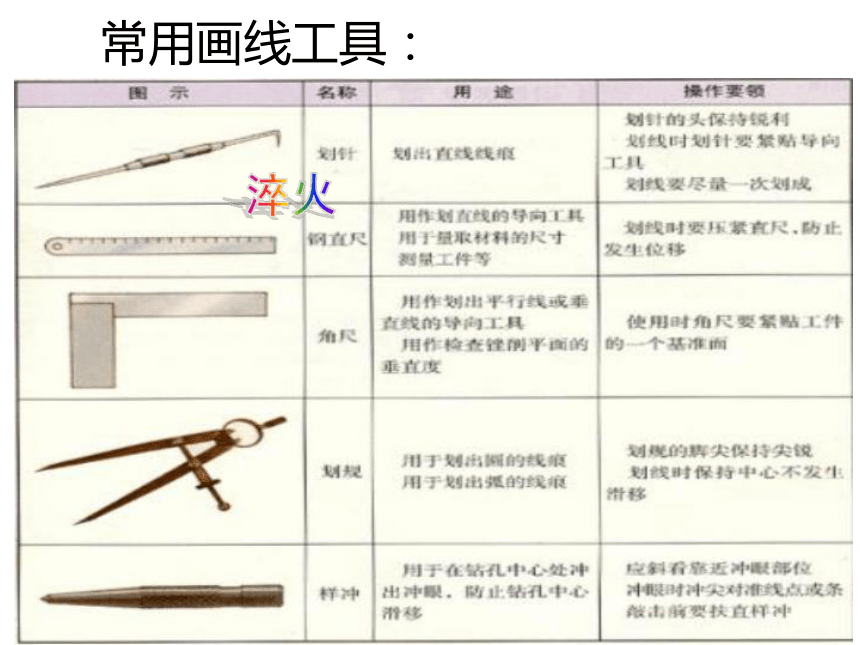

課件44張PPT。鉗工工具和設備（1）鉗工手工工具及量具畫針畫規樣沖直角尺（3）角尺：用于劃出平行線或垂直線的導向工具；用于檢查挫削平面的垂直度。操作要領：使用時要緊貼工件的一個基準面。（4）劃規：用于劃出圓或者圓弧的線痕；用于劃出弧的線痕。操作要領：劃規的腳尖保持尖銳，劃線時保持中心不發生滑移。常用畫線工具：淬火　畫　線根據圖樣的尺寸要求，用畫線工具在毛胚或半成品工件上劃出待加工部位的輪廓線或作出基準的點、線的操作稱為畫線。

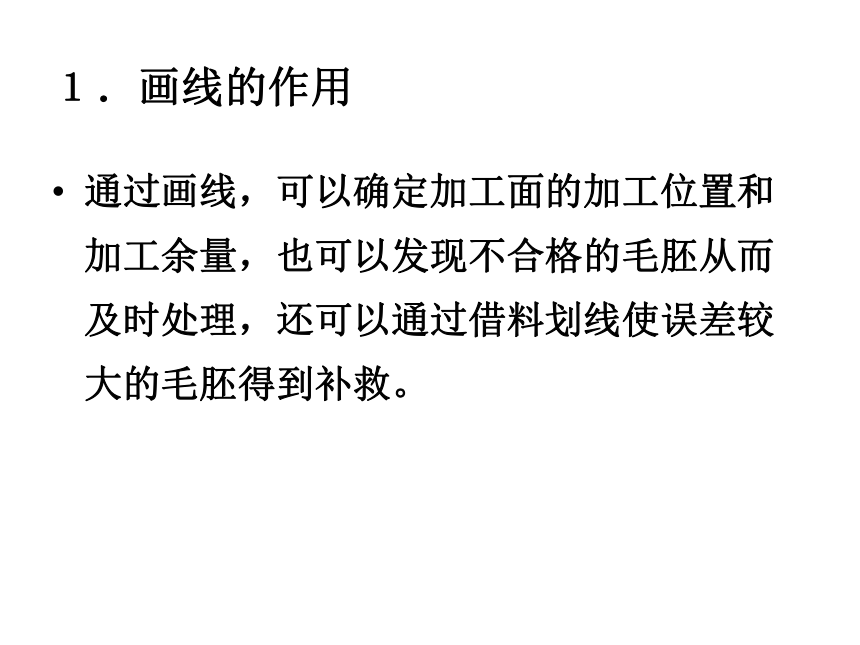

１．畫線的作用
通過畫線，可以確定加工面的加工位置和加工余量，也可以發現不合格的毛胚從而及時處理，還可以通過借料劃線使誤差較大的毛胚得到補救。

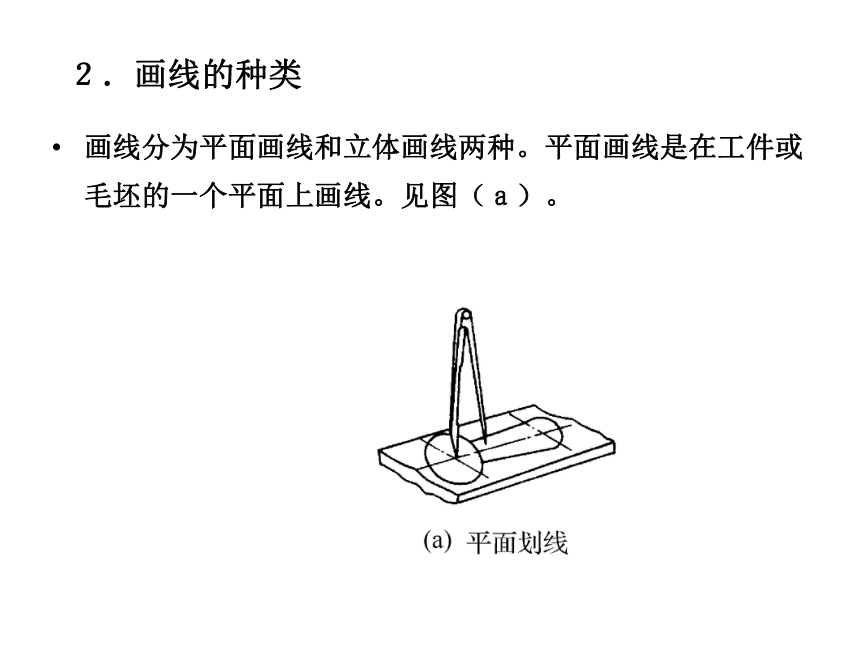

２．畫線的種類

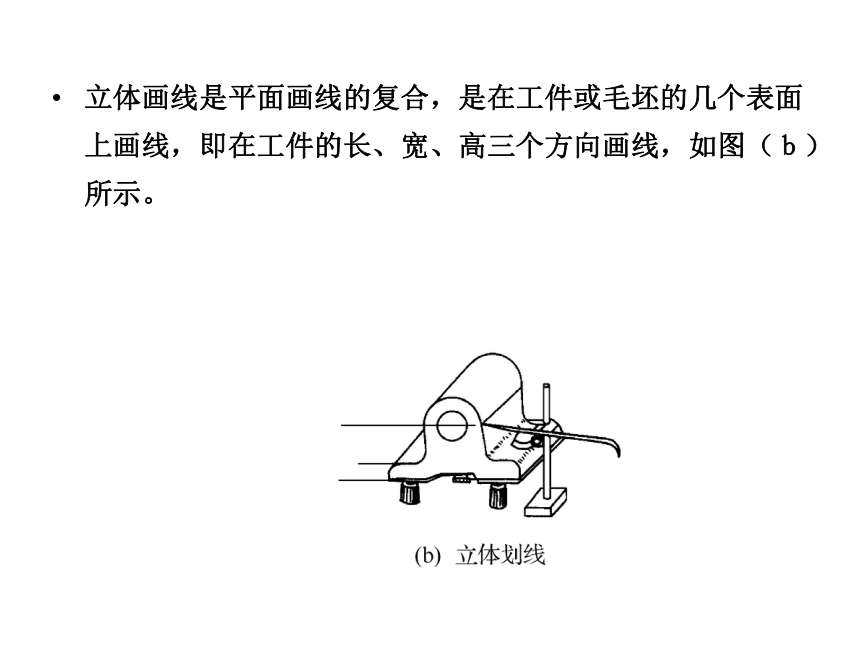

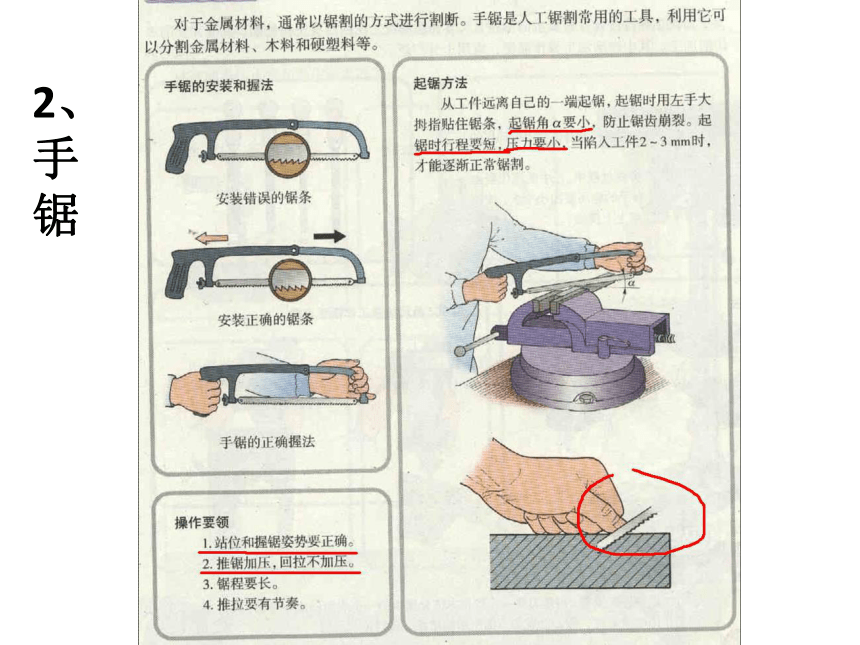

畫線分為平面畫線和立體畫線兩種。平面畫線是在工件或毛坯的一個平面上畫線。見圖（ａ）。立體畫線是平面畫線的復合，是在工件或毛坯的幾個表面上畫線，即在工件的長、寬、高三個方向畫線，如圖（ｂ）所示。2、手鋸手錘 手錘由錘頭和錘柄組成
錘頭一般由碳素工具鋼制成，并經過熱處理淬硬。
錘柄一般由堅硬的木材制成，且粗細和強度應該適當，應和錘頭的大小相稱。
手錘的規格通常以錘頭的質量來表示，有0.25kg、0.5kg、0.75kg、1kg等幾種。為了防止手錘在操作過程中脫落傷人，木柄裝入錘孔后必須打入楔子。鏨 子它由切削刃、斜面、柄部、頭部四個部分組成，如圖所示。柄部一般做成八棱形，頭部近似為球面形，全長170ｍｍ左右，直徑為18～20ｍｍ。常用的鏨子有扁鏨、尖鏨和油槽鏨，如圖所示。
　鏨 削鏨削：用手錘打擊鏨子對金屬進行切削加工的操作方法。
其作用就是鏨掉或鏨斷金屬，使其達到所需的形狀和尺寸。
鏨削加工具有很大的靈活性，它不受設備、場地的限制，可以在其他設備無法完成加工的情況下進行操作。
目前，一般用在鑿油槽，刻模具和鏨斷板料等方面。它是鉗工需要掌握的基本操作技能之一。鏨削工具鏨削工具主要是鏨子和手錘。
鏨子一般由碳素工具鋼T7或T8，經過鍛造后，再進行刃磨和熱處理而制成。
其硬度要求是切削部分為HRC52～57，頭部為HRC32～42。硬度是材料抵抗外物刺入的一種能力。 HRC 是采用150Kg載荷和鉆石錐壓入器求得的硬度，用于硬度很高的材料。例如：淬火鋼等 要想鏨子能順利地切削，它必須具備兩個條件：一是切削部分的硬度比材料的硬度要高，二是切削部分必須做成楔形。
銼 刀銼刀的種類。按用途來分，銼刀可分為普通銼、異形銼和整形銼（什錦銼）三類。普通銼按其截面形狀可分為平銼、方銼、圓銼、半圓銼及三角銼五種。整形銼（什錦銼主要用于精細加工及修整工件上難以機加工的細小部位。它由若干把各種截面形狀的銼刀組成一套。異形銼是為加工零件上特殊表面用的，它有直的、彎曲的兩種，其截面形狀很多，如圖所示?！′S 削用銼刀對工件表面進行切削，使其達到零件圖所要求的形狀、尺寸和表面粗糙度的加工方法稱為銼削。
銼削加工簡便，工件范圍廣，多用于鏨削、鋸削之后。可對工件上的平面、曲面、內外圓弧、溝槽以及其他復雜表面進行加工。
銼削工具銼刀是銼削的主要工具，常用碳素工具鋼T12、T13制成，并經熱處理淬硬至HRC62～67。它由銼刀面、銼刀邊、銼刀舌、銼刀尾、木柄等部分組成。手用絲錐攻絲絞手攻絲操作板牙板牙架全套攻套絲工具數顯千分尺數顯卷尺2、鉗工常用基本設備虎鉗砂輪機鉆床4）鉆孔（三）鉗工常用工具安全使用規定 鉗工臺
1.鉗工臺一般要求必須緊靠墻壁，人站在一面工作，對面不準有人，如大型鉗工臺對面有人工作時，中間必須設置密度適當?shù)陌踩W(wǎng)。
2.鉗工臺必須安裝牢固、平穩。
3.鉗工臺上所使用的照明電壓應取36V及以下的安全電壓。
4.鉗工臺上的雜物要及時清理，工具和工件要放在指定地方?；Q
1.虎鉗上不準放置工具，以防滑下傷人。
2.使用轉座虎鉗工作時，必須把固定螺絲把緊。
3.虎鉗的絲桿、螺母要經常擦洗和加油，保持清潔，如有損壞，不得使用。
4.鉗口要經常保持完好，磨平要及時修理，防止因鉗口被磨平工件滑脫傷人；鉗口緊固螺絲要經常檢查，以防松動。
5.用虎鉗持工件時，只許使用鉗口最大行程的三分之二，不得用管子套在手柄上或用手錘敲擊手柄。
6.工件必須放正夾緊，虎鉗手柄朝下。
7.工件超出鉗口部分太長時必須加支承。裝卸工件時，還必須防止工件掉下傷人。 1、技術活動離不開工具。小明要進行木質多功能文具盒的制作，下列不可能用到的工具是（ ）
A、鋸 B、羊角錘 C、卷尺 D、鏨子練習：D2、下面有關鉗工的描述不正確的是( )
A、鉗工基本操作有畫線、鋸割、銼削、攻絲、套絲等
B、鉗工畫圓前要用樣沖在材料上沖出圓心
C、整形銼用于銼削工件特殊表面
D、鉗工分割板材、去除毛刺應使用扁鏨C3、以下不屬于金屬材料的加工工藝的是（ ）。
A刨削 B畫線 C鋸割 D切削A
