課件30張PPT。第二節、探究結構（第二課時） ——結構的強度
學習目標：1、理解結構強度和應力的概念；
2、了解影響結構強度的主要因素；

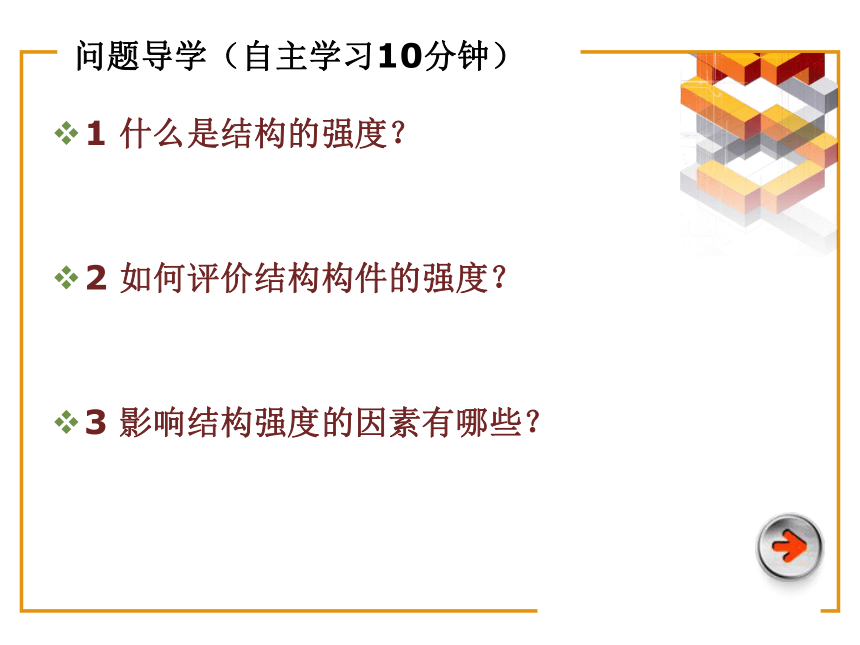

問題導學（自主學習10分鐘）1 什么是結構的強度？
2 如何評價結構構件的強度？
3 影響結構強度的因素有哪些？

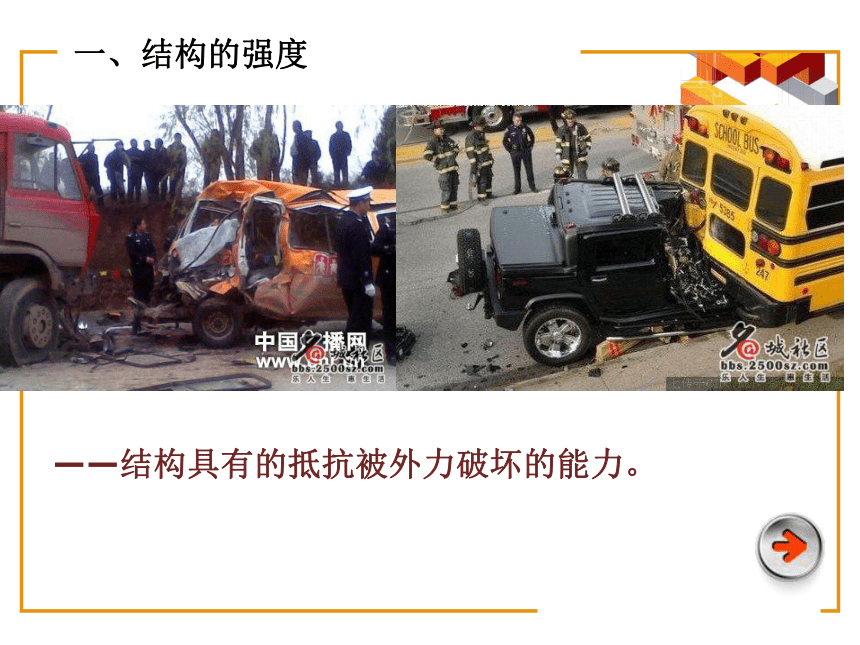

一、結構的強度——結構具有的抵抗被外力破壞的能力。二、如何來衡量結構的強度——應力（一）基本概念

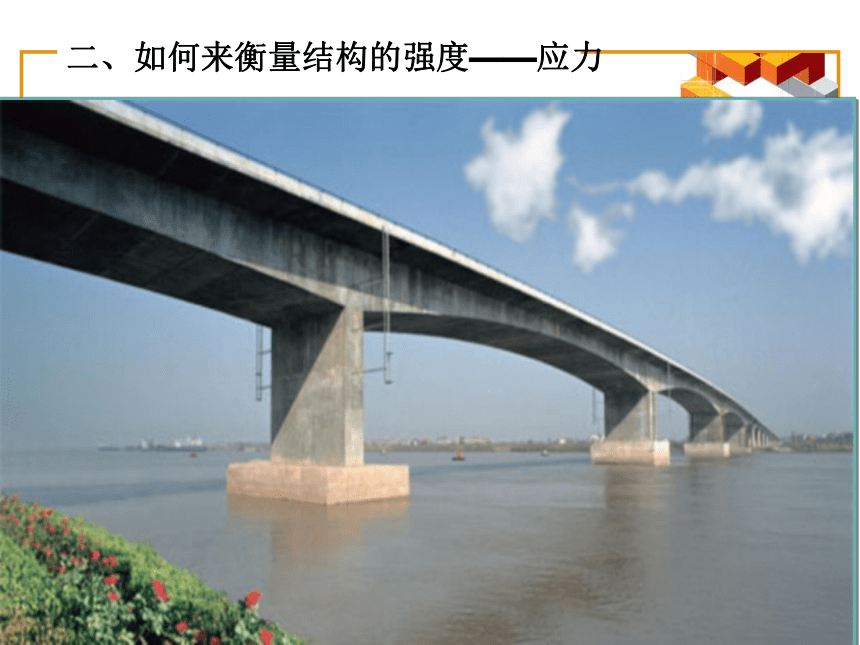

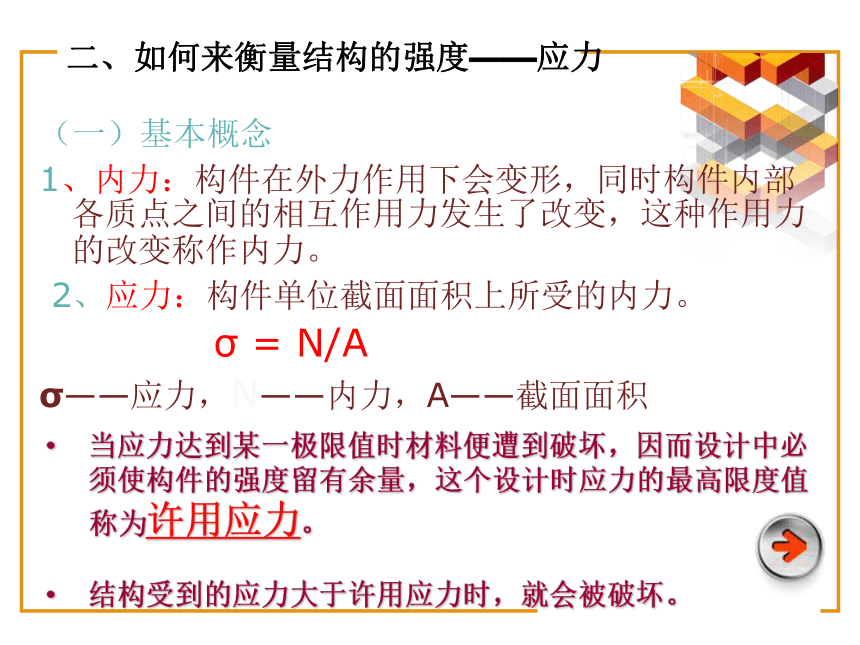

1、內力：構件在外力作用下會變形，同時構件內部各質點之間的相互作用力發生了改變，這種作用力的改變稱作內力。
2、應力：構件單位截面面積上所受的內力。
σ = N/A
σ——應力，N——內力，A——截面面積
當應力達到某一極限值時材料便遭到破壞，因而設計中必須使構件的強度留有余量，這個設計時應力的最高限度值稱為許用應力。

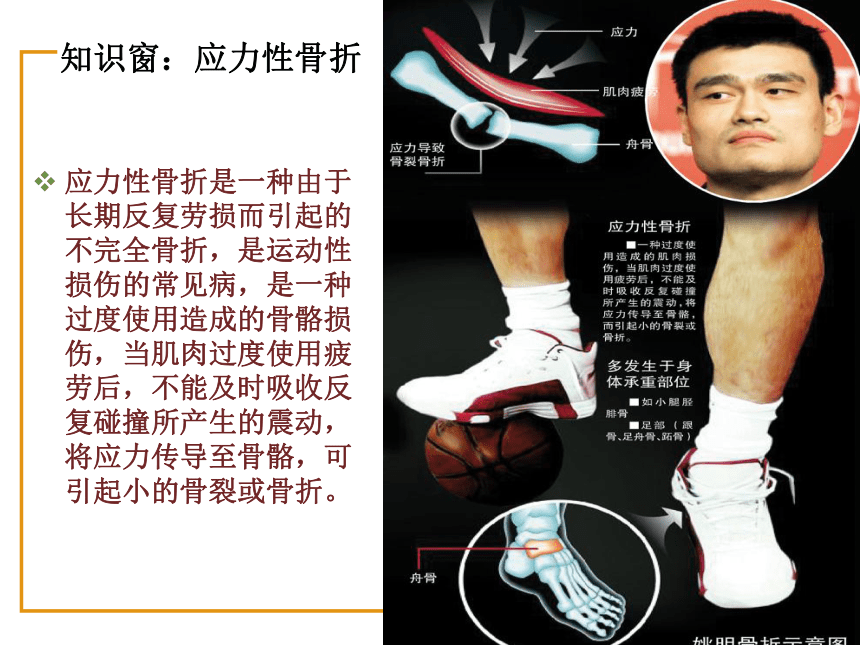

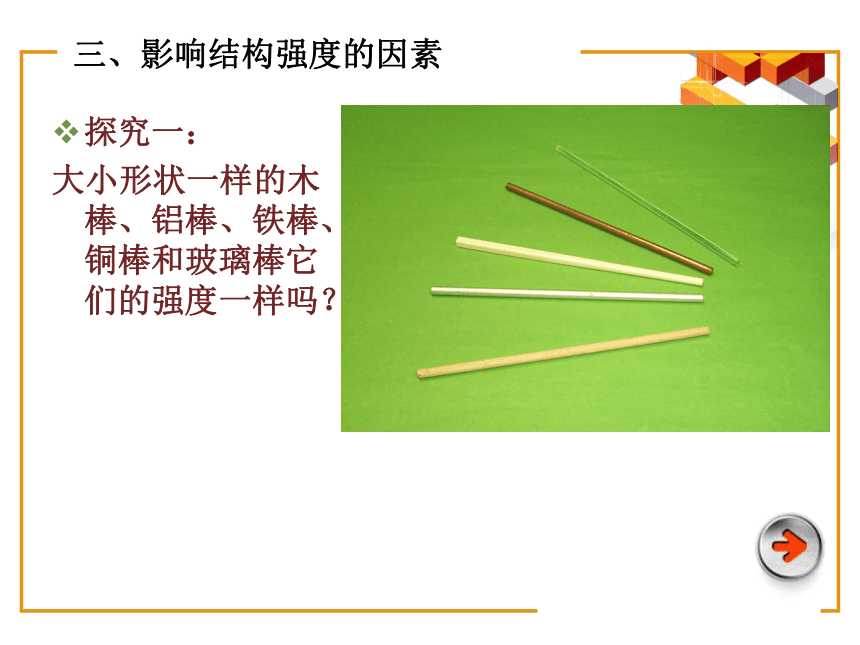

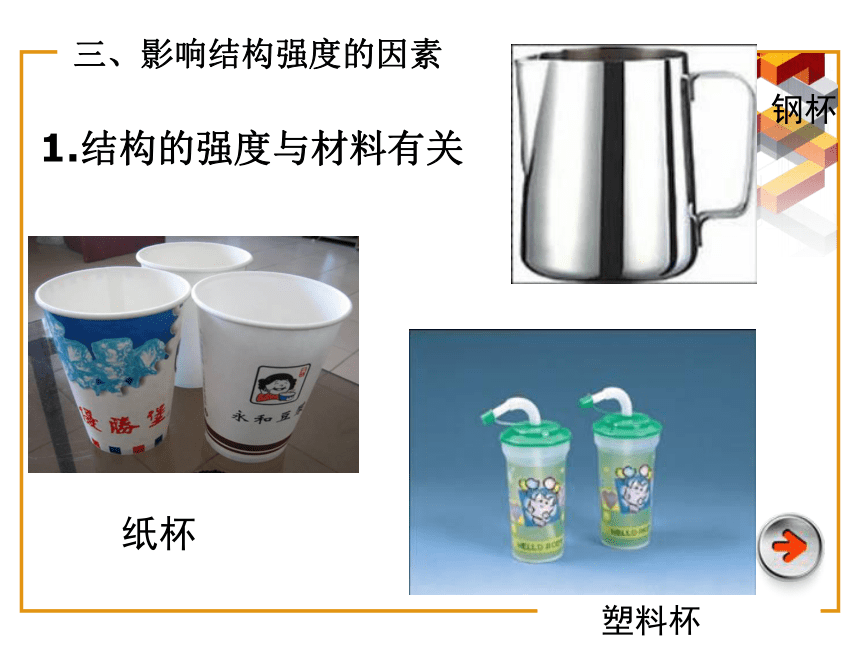

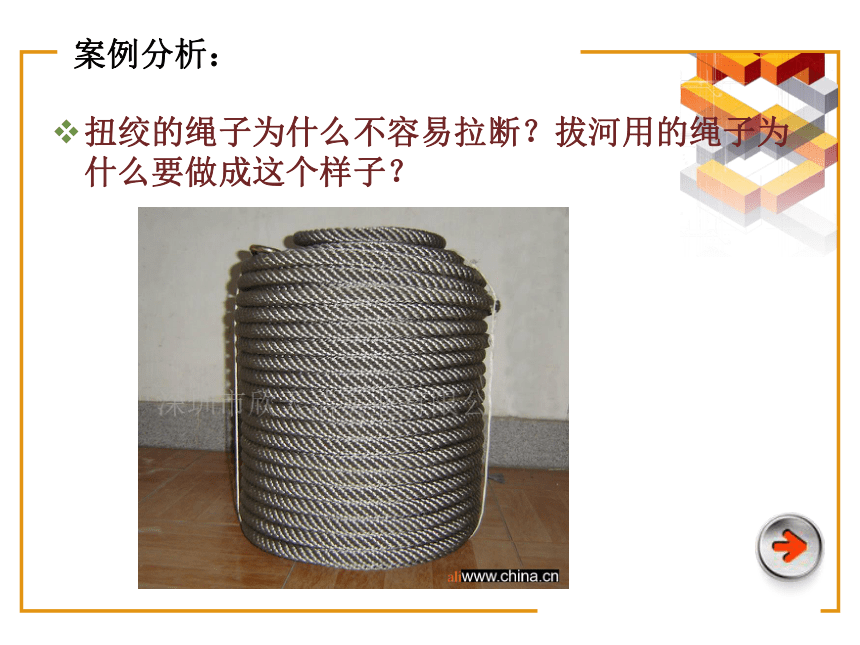

結構受到的應力大于許用應力時，就會被破壞。二、如何來衡量結構的強度——應力案例分析：扭絞的繩子為什么不容易拉斷？拔河用的繩子為什么要做成這個樣子？知識窗：應力性骨折應力性骨折是一種由于長期反復勞損而引起的不完全骨折，是運動性損傷的常見病，是一種過度使用造成的骨骼損傷，當肌肉過度使用疲勞后，不能及時吸收反復碰撞所產生的震動，將應力傳導至骨骼，可引起小的骨裂或骨折。三、影響結構強度的因素探究一：

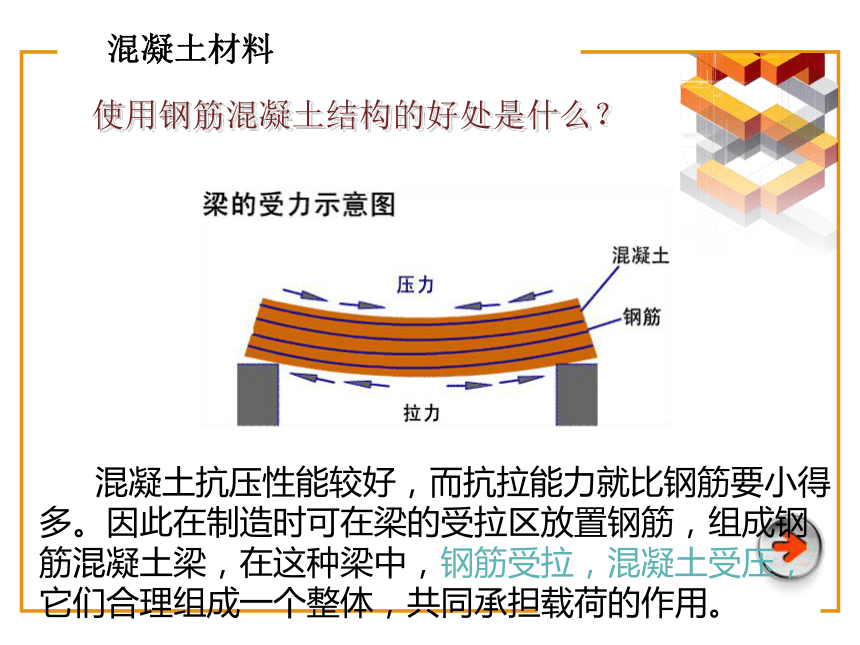

大小形狀一樣的木棒、鋁棒、鐵棒、銅棒和玻璃棒它們的強度一樣嗎？1.結構的強度與材料有關紙杯鋼杯塑料杯三、影響結構強度的因素混凝土材料 使用鋼筋混凝土結構的好處是什么？ 混凝土抗壓性能較好，而抗拉能力就比鋼筋要小得多。因此在制造時可在梁的受拉區放置鋼筋，組成鋼筋混凝土梁，在這種梁中，鋼筋受拉，混凝土受壓，它們合理組成一個整體，共同承擔載荷的作用。 案例分析：碳纖維復合材料 優勢
1、高強度（是鋼鐵的5倍）2、出色的耐熱性(可以耐受2000℃以上的高溫)3、出色的抗熱沖擊性4、低熱膨脹系數(變形量小)5、熱容量小（節能）6、比重小（鋼的1/5）7、優秀的抗腐蝕與輻射性能探究二：三、影響結構強度的因素給你一張硬紙板，怎樣能使它承受更大的壓力？2、結構的形狀: 注意：結構形狀對強度的影響有兩點，一是結構的外部形狀，二是構件的橫截面形狀。三角形結構結實、穩定，所用材料最少。三、影響結構強度的因素 相同材料，相同截面積，不同截面形狀的構件強度不同。 幾種不同截面形狀的構件型材在相同結構強度的情況下，具有用料少，質量輕等優點，被廣泛應用。案例分析：為什么礦泉水瓶表面上有若干凸起的橫向紋路，它的作用是什么？三段木頭制成小凳，它們的抗壓強度一樣大嗎?
哪個小凳強度最大？你能得出什么結論？探究三：鉸連接：被連接的構件在連接處不能相對移動，但可相對轉動。具體有松螺栓、松鉚等。
剛連接：被連接的構件在連接處既不能相對移動，也不能相對轉動。具體有榫接、膠接、焊接、鉚接、螺接等。
結構構件的連接通常有以下兩類： 3、構件之間的連接方式： 結構的連接是指通過一定的連接物將構件組成整體結構。 三、影響結構強度的因素鉸接傘骨間的連接鉚接金屬框架連接
不易焊接鋁板連接螺栓和螺母榫接榫接膠接黏接金屬材料與其他材料的聯接，
有間隙存在的金屬件之間的連接，補修金屬件的破損焊接錫焊
電焊
氣焊焊接電路板電子元件
連接銅（鐵）材料的小型件連接承受強度較大金屬件連接受力大金屬件
自行車車架的連接坍塌前的彩虹橋彩虹橋坍塌后的慘狀 坍塌原因：彩虹橋的主要受力拱架鋼管焊接不合格，存在嚴重缺陷，個別焊縫有陳舊裂痕。 構件連接處的強度是影響整個結構強度和穩定性的重要因素。構件連接處的強度取決于它的連接方式、連接技術和連接處的牢固程度等。影響結構強度的幾個主要因素結構的形狀使用的材料構件之間的連接方式結構外部形狀
結構的橫截面形狀鉸連接
剛連接作業：制作橋梁模型
材料:一次性筷子、大頭針、橡皮筋等
