課件24張PPT。第二節、探究結構（第二課時）——影響結構強度的因素

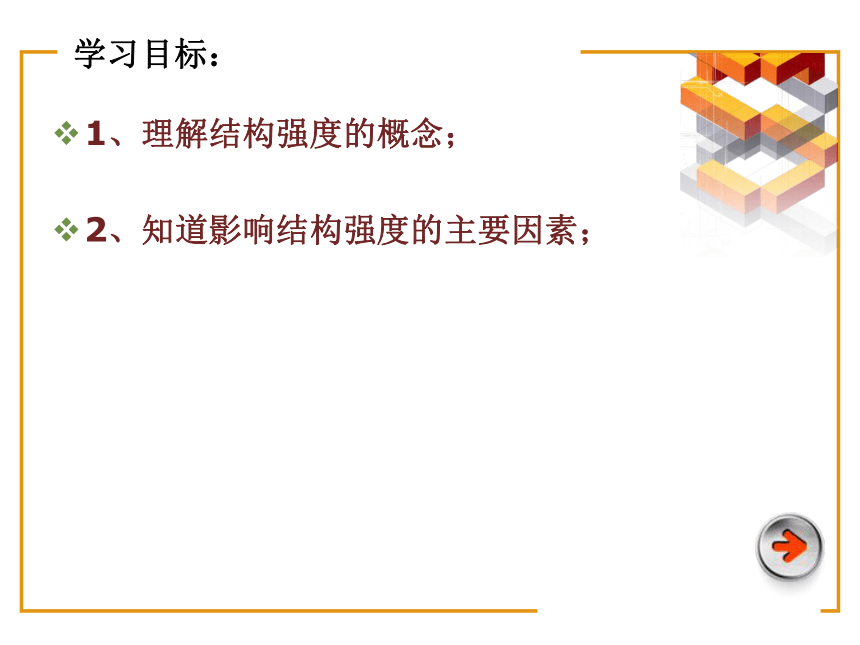

學習目標：1、理解結構強度的概念；
2、知道影響結構強度的主要因素；

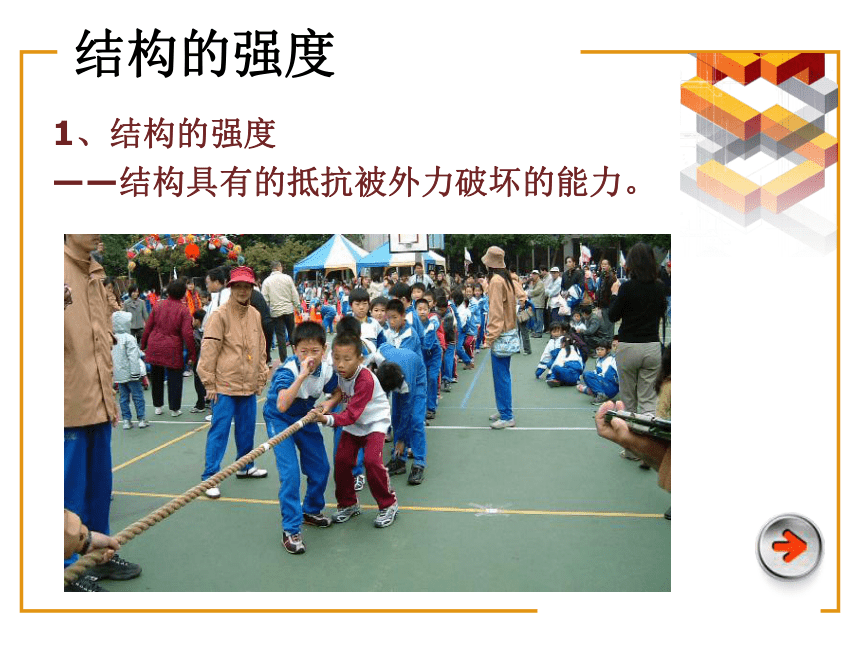

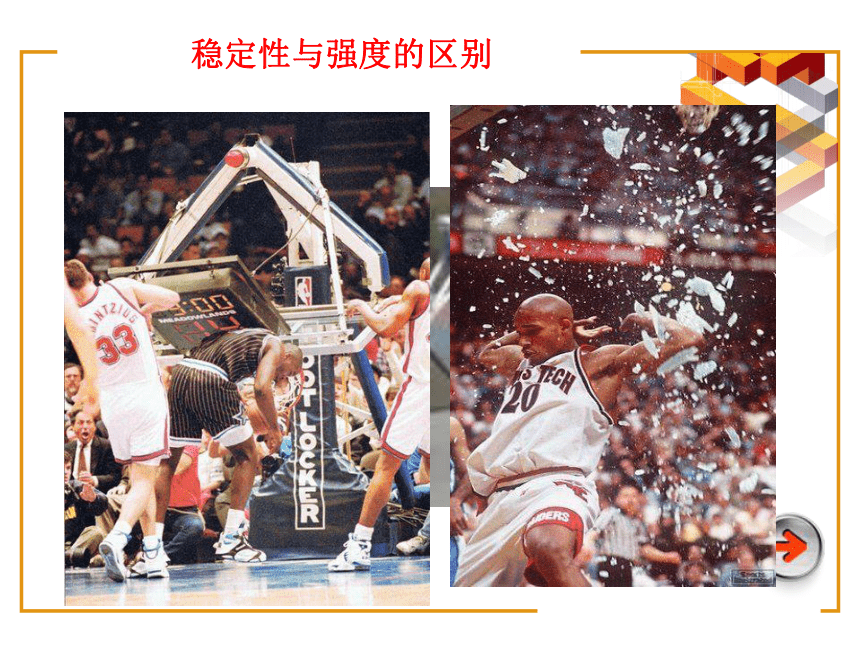

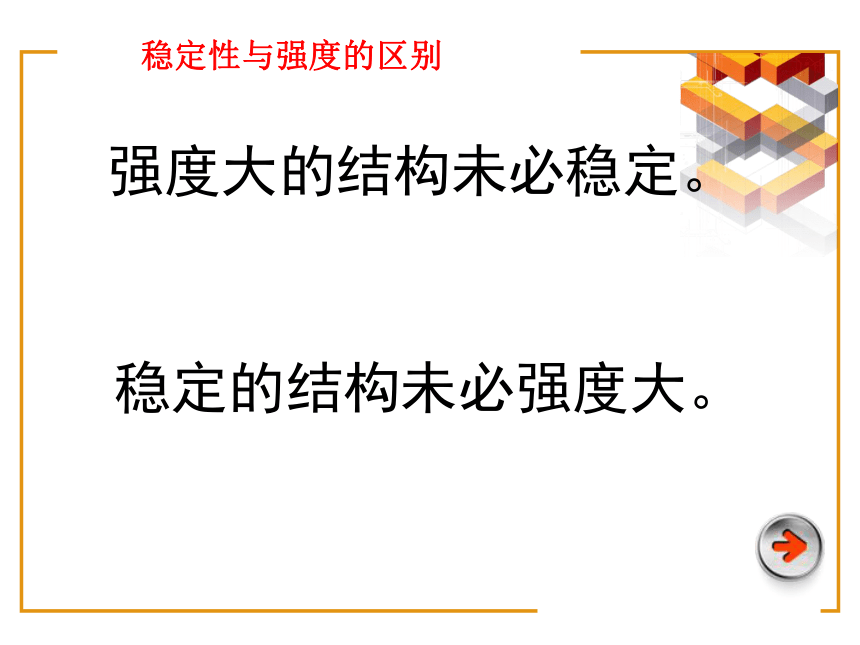

穩定的結構未必強度大。 強度大的結構未必穩定。 穩定性與強度的區別穩定性與強度的區別結構的強度1、結構的強度

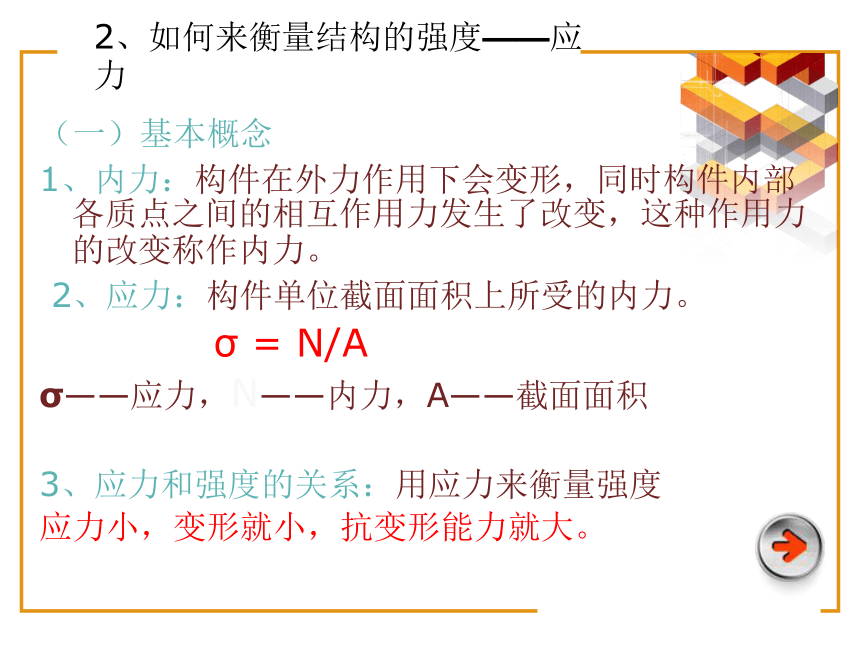

——結構具有的抵抗被外力破壞的能力。2、如何來衡量結構的強度——應力（一）基本概念
1、內力：構件在外力作用下會變形，同時構件內部各質點之間的相互作用力發生了改變，這種作用力的改變稱作內力。
2、應力：構件單位截面面積上所受的內力。
σ = N/A
σ——應力，N——內力，A——截面面積
3、應力和強度的關系：用應力來衡量強度

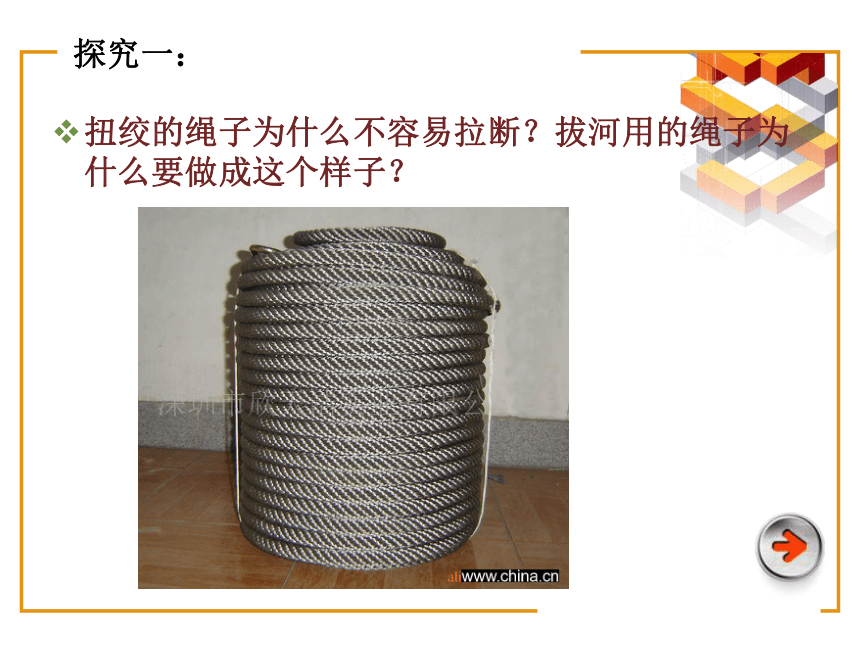

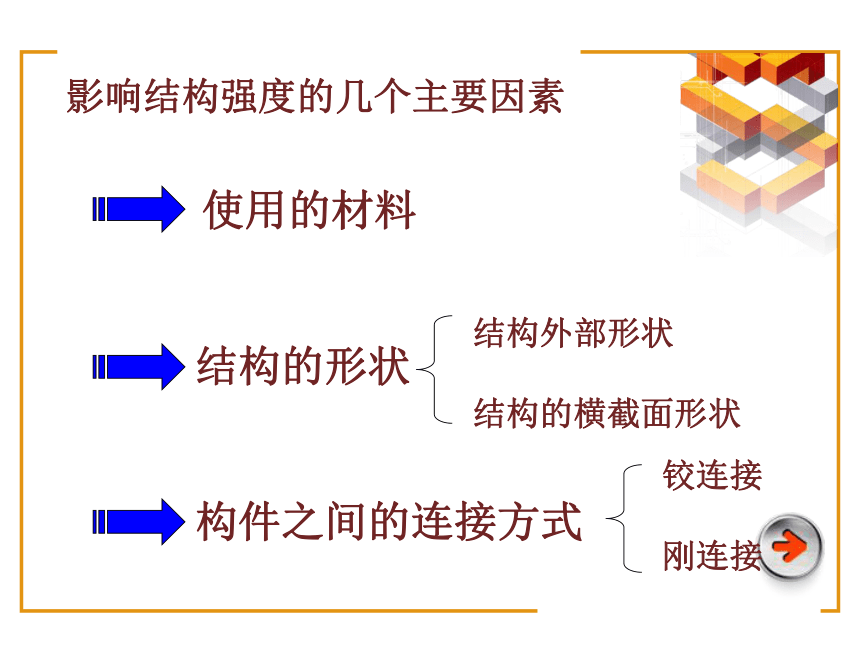

應力小，變形就小，抗變形能力就大。探究一：扭絞的繩子為什么不容易拉斷？拔河用的繩子為什么要做成這個樣子？影響結構強度的幾個主要因素結構的形狀使用的材料構件之間的連接方式結構外部形狀
結構的橫截面形狀鉸連接

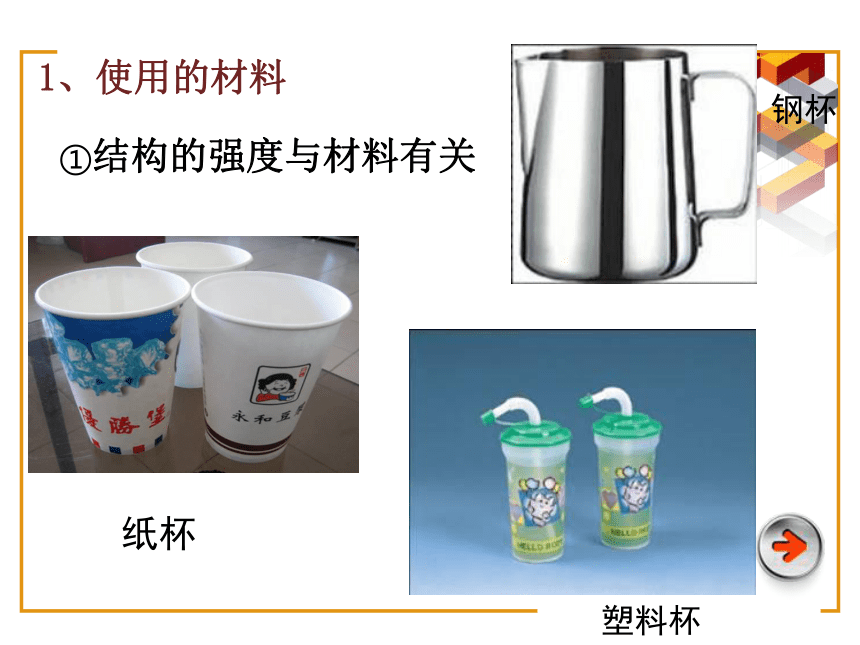

剛連接1、使用的材料①結構的強度與材料有關紙杯鋼杯塑料杯②混凝土材料 使用鋼筋混凝土結構的好處是什么？ 混凝土抗壓性能較好，而抗拉能力就比鋼筋要小得多。因此在制造時可在梁的受拉區放置鋼筋，組成鋼筋混凝土梁，在這種梁中，鋼筋受拉，混凝土受壓，它們合理組成一個整體，共同承擔載荷的作用。 　據《黑龍江晨報》報道，記者18日從集賢自來水公司辦公樓倒塌事故處置工作組獲悉，目前賠償標準仍未確定，事故原因正在調查。記者在現場看到，坍塌的4層辦公樓由磚和水泥砌成，主承重結構上并沒有鋼筋加固。現場救援人員介紹，整棟樓沒有使用一根鋼筋。
　　該辦公樓坍塌事故已造成6人死亡，另有2名傷者正在接受醫治，目前救援工作已基本結束，事故原因正在調查中。2、結構的形狀: 注意：結構形狀對強度的影響有兩點，一是結構的外部形狀，二是結構的橫截面形狀。三角形結構結實、穩定，所用材料最少。A字形梯不采用鋁合金薄片，而采用長方形截面的構件。說明構件截面的形狀影響著結構的強度。 相同材料，相同截面積，不同截面形狀的構件強度不同。 幾種不同截面形狀的構件型材在相同結構強度的情況下，具有用料少，質量輕等優點，被廣泛應用。分析：為什么礦泉水瓶表面上有若干凸起的橫向紋路，它的作用是什么？鉸連接：被連接的構件在連接處不能相對移動，但可相對轉動。具體有松螺栓、松鉚等。
剛連接：被連接的構件在連接處既不能相對移動，也不能相對轉動。具體有榫接、膠接、焊接、鉚接、螺接等。
結構構件的連接通常有以下兩類： 3、構件之間的連接方式： 結構的連接是指通過一定的連接物將構件組成整體結構。 鉸接傘骨間的連接鉚接金屬框架連接
不易焊接鋁板連接螺栓和螺母榫接榫接膠接黏接金屬材料與其他材料的聯接，
有間隙存在的金屬件之間的連接，補修金屬件的破損焊接錫焊
電焊
氣焊焊接電路板電子元件
連接銅（鐵）材料的小型件連接承受強度較大金屬件連接受力大金屬件
自行車車架的連接坍塌前的彩虹橋彩虹橋坍塌后的慘狀 坍塌原因：彩虹橋的主要受力拱架鋼管焊接不合格，存在嚴重缺陷，個別焊縫有陳舊裂痕。 構件連接處的強度是影響整個結構強度和穩定性的重要因素。構件連接處的強度取決于它的連接方式、連接技術和連接處的牢固程度等。綜合分析：從材料形狀方面考慮，吊蘭用的是三角形支架而不是其它形狀是因為三角形結構結實、穩定，所用材料最少。
從材料方面考慮，吊蘭的三角形支架使用的是鋼管而不是木條或塑料，是因為鋼管抗拉性能好。
從連接方式考慮，吊蘭的三角形支架的構件是焊接的而不是捆綁的，是因為這種連接方式更牢固。吊蘭支撐架的強度
