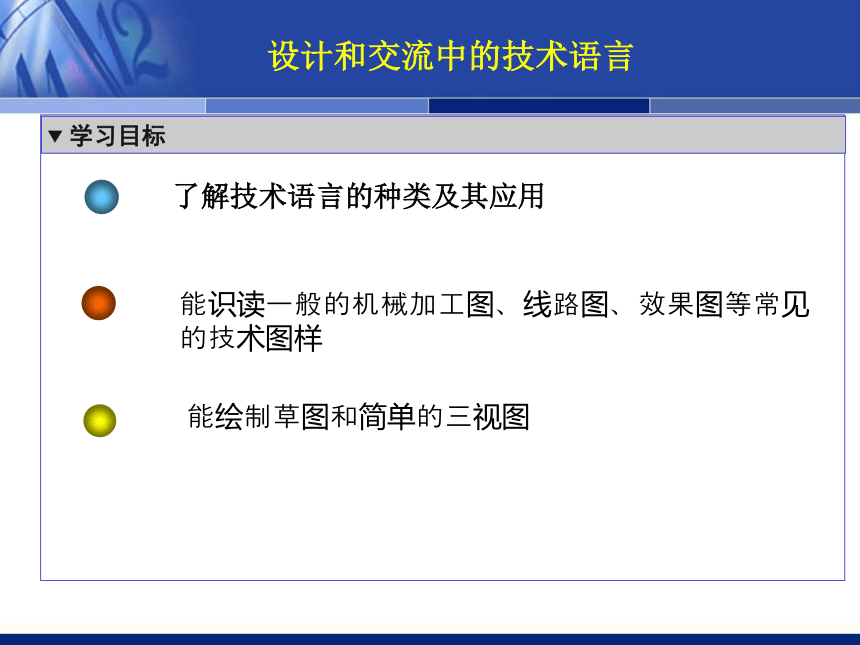

課件22張PPT。三、設計和交流中的技術語言 了解技術語言的種類及其應用能識讀一般的機械加工圖、線路圖、效果圖等常見

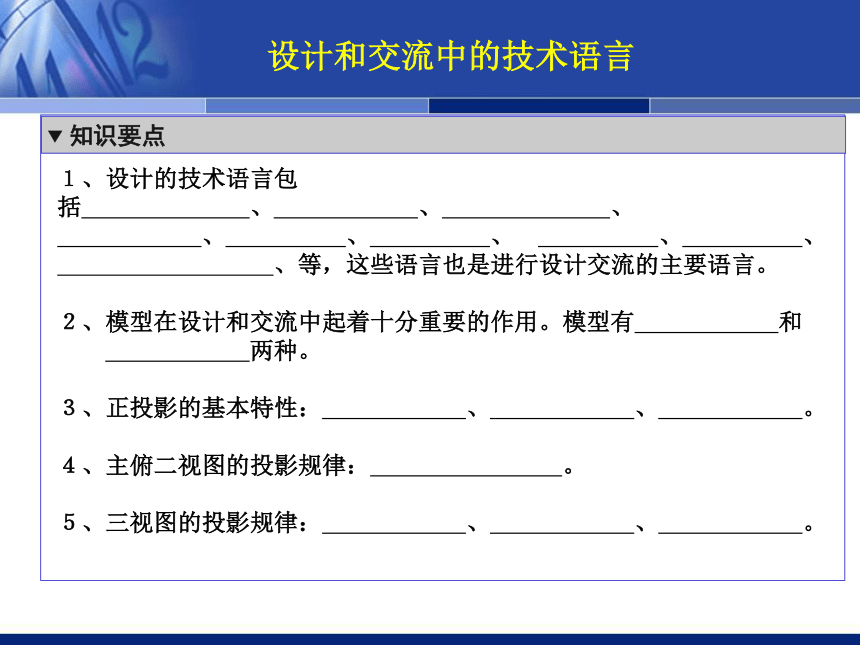

的技術圖樣能繪制草圖和簡單的三視圖設計和交流中的技術語言設計和交流中的技術語言１、設計的技術語言包括　　　　　　　、　　　　　　、　　　　　　　、　
　　　　　　、　　　　　、　　　　　、　　　　　　、　　　　　、　　　　　　　　　、等，這些語言也是進行設計交流的主要語言。
２、模型在設計和交流中起著十分重要的作用。模型有　　　　　　和
　　　　　　　　兩種。
３、正投影的基本特性：　　　　　　、　　　　　　、　　　　　　。
４、主俯二視圖的投影規律：　　　　　　　　。

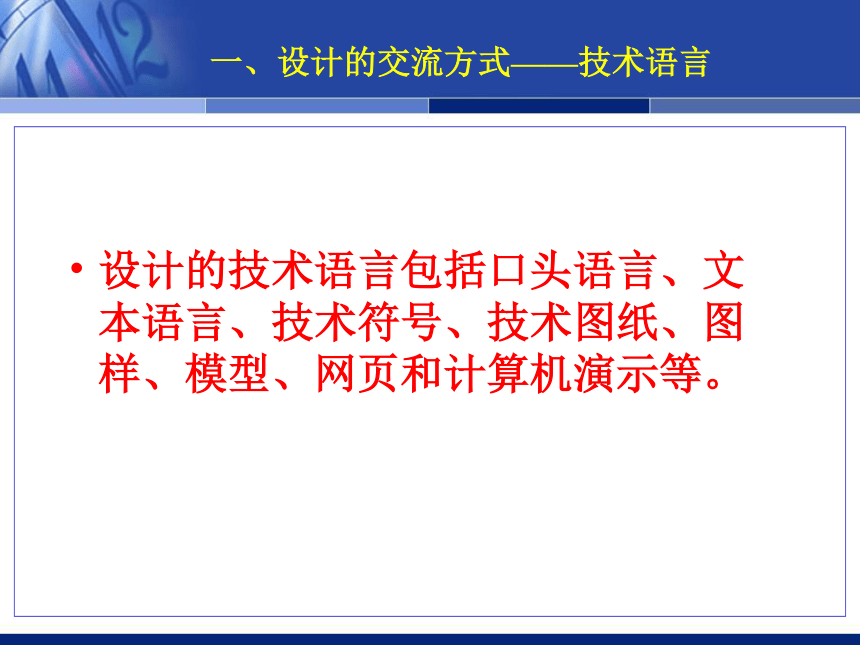

５、三視圖的投影規律：　　　　　　、　　　　　　、　　　　　　。一、設計的交流方式——技術語言設計的技術語言包括口頭語言、文本語言、技術符號、技術圖紙、圖樣、模型、網頁和計算機演示等。

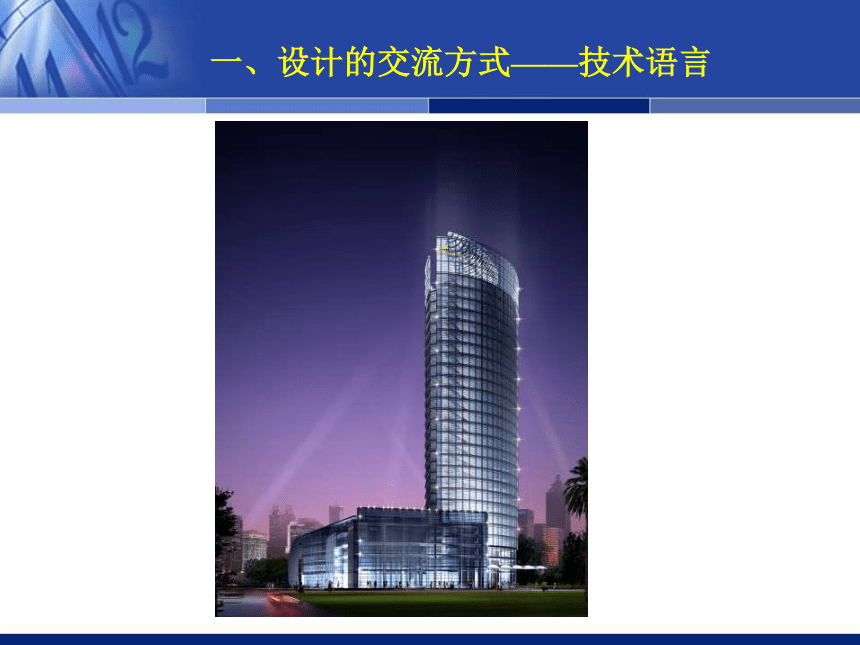

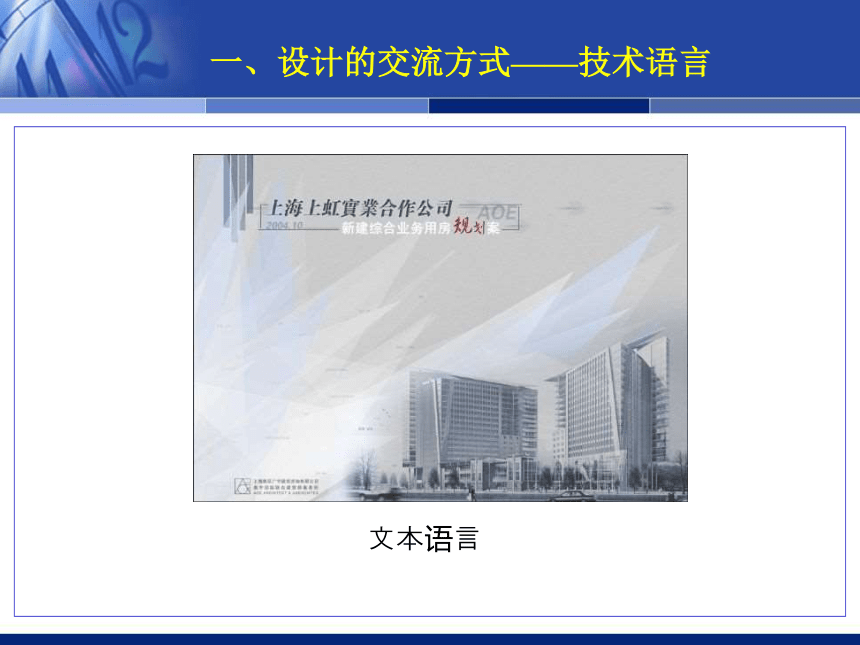

一、設計的交流方式——技術語言文本語言

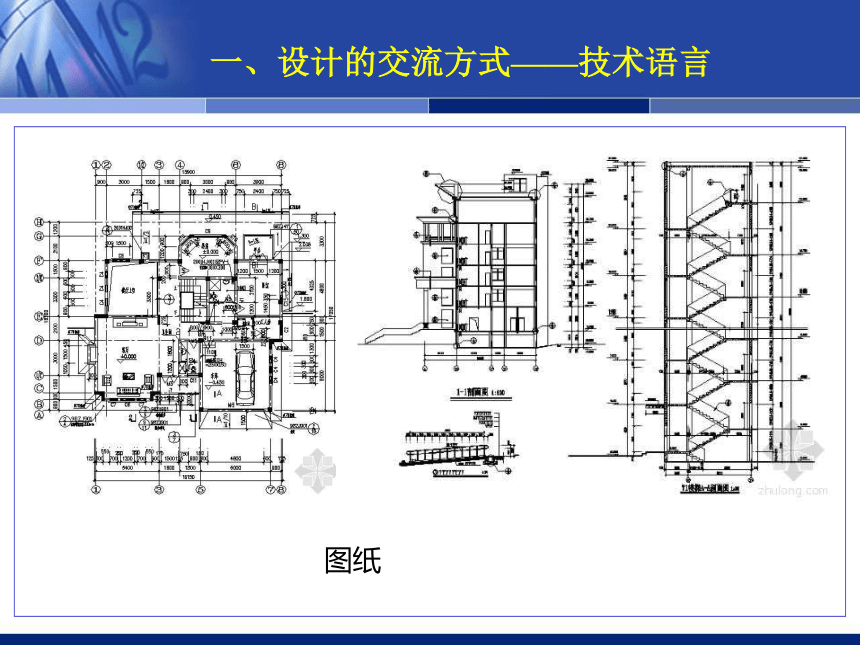

一、設計的交流方式——技術語言一、設計的交流方式——技術語言圖紙

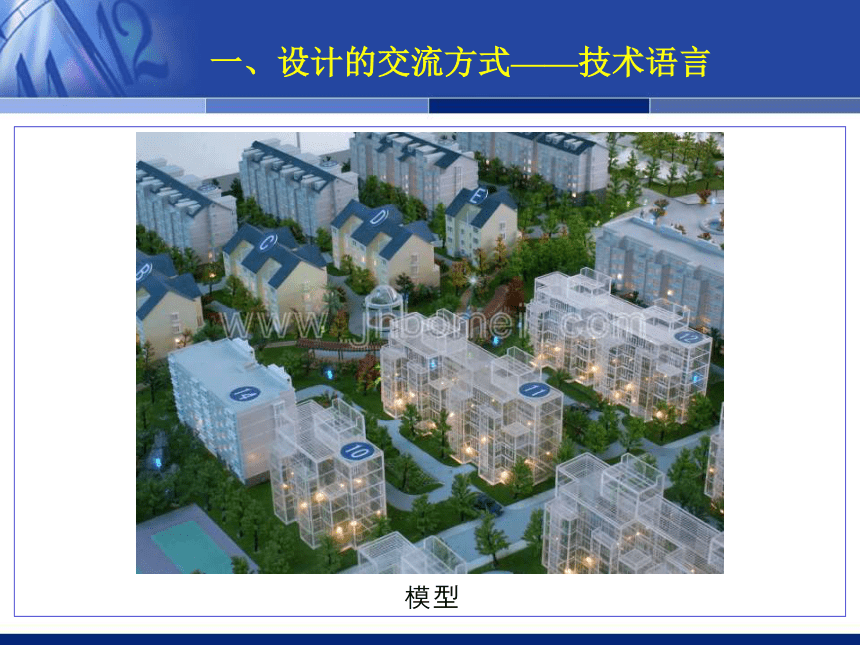

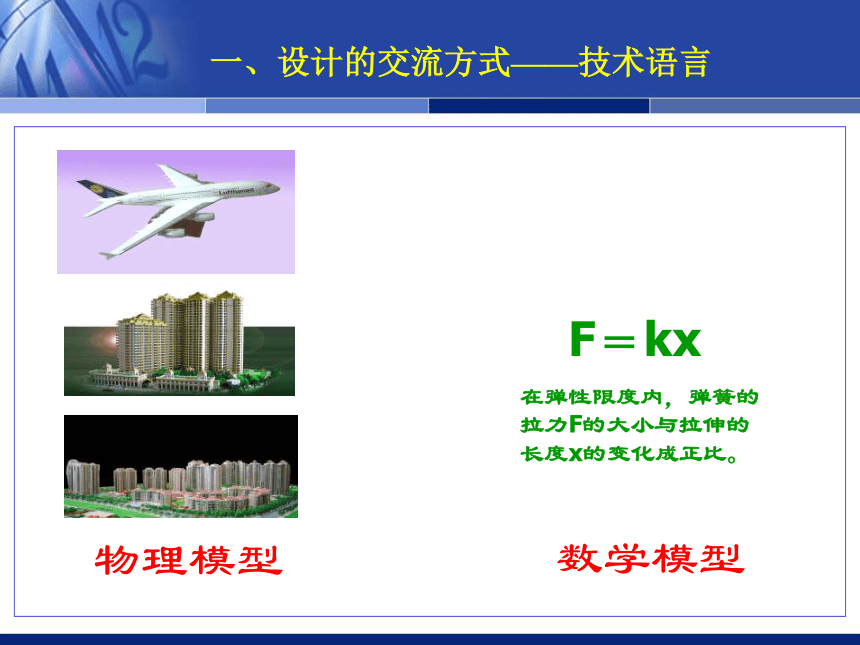

一、設計的交流方式——技術語言模型
一、設計的交流方式——技術語言
一、設計的交流方式——技術語言
計算機演示
二、機械制圖與識讀基礎使用平行的光線作為投影線，這種叫平行投影法。平行投影法又分為正投影和斜投影。
投影面與投影線垂直的投影叫正投影。用正投影所得的物體投影叫做視圖二、機械制圖與識讀基礎
太陽光照射到人的身體體在地上得到一個人的影子，這個人影是否可稱為視圖？為什么？不一定可稱之為視圖。太陽光線雖然可近似看作平行光線，但它不一定與投影面（地面）垂直。不能叫視圖。因為投影面與投影線垂直的正投影才叫視圖。一盞電燈照射的光線并非平行光線，其投影（墻壁）也不和投影線垂直。一盞燈將人的身體影子垂直投射到墻壁上，這個影子叫視圖嗎？為什么？二、機械制圖與識讀基礎
正投影的基本特性正投影的真實性正投影的積聚性正投影的收縮性二、機械制圖與識讀基礎為什么需要三視圖？二、機械制圖與識讀基礎為什么需要三視圖？二、機械制圖與識讀基礎
三視圖的形成展開圖
二、機械制圖與識讀基礎三視圖的形成二、機械制圖與識讀基礎
體驗三視圖的作法俯視圖和左視圖寬相等主視圖和左視圖高平齊主視圖和俯視圖長對正二、機械制圖與識讀基礎
三視圖的作圖步驟2.先畫出能反映物體真實形狀的一個視圖 3.運用長對正、高平齊、寬相等的原則畫出其它視圖4.檢查,加深,
加粗。二、機械制圖與識讀基礎
練一練主視畫組合體三視圖的要點：
①分清各簡單形體②按簡單形體逐個從大到小、從外到里的順序畫③用好“正、齊、等”二、機械制圖與識讀基礎練一練
知識要點：
１、設計的技術語言包括　　　　　　　、　　　　　　、　　　　　　　、　
　　　　　　、　　　　　、　　　　　、　　　　　　、　　　　　、　　　　　　　　　、等，這些語言也是進行設計交流的主要語言。
２、模型在設計和交流中起著十分重要的作用。模型有　　　　　　和
　　　　　　　　兩種。
３、正投影的基本特性：　　　　　　、　　　　　　、　　　　　　。
４、主俯二視圖的投影規律：　　　　　　　　。
５、三視圖的投影規律：　　　　　　、　　　　　　、　　　　　　。長對正小結
