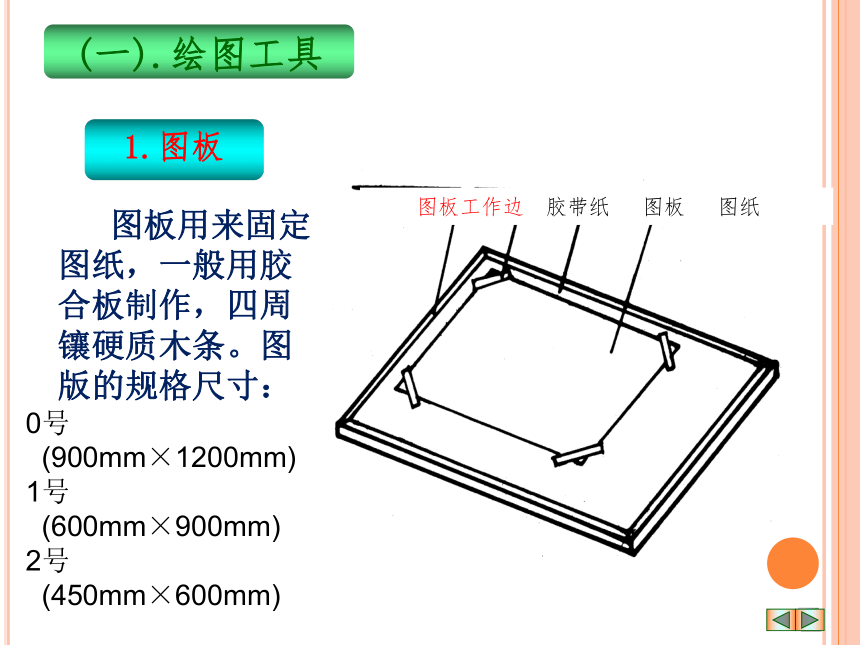

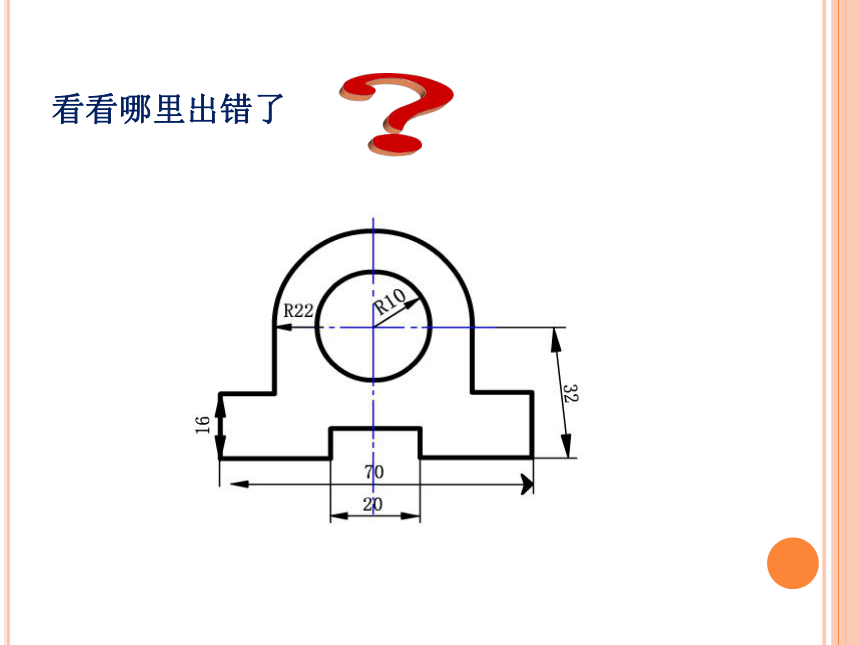

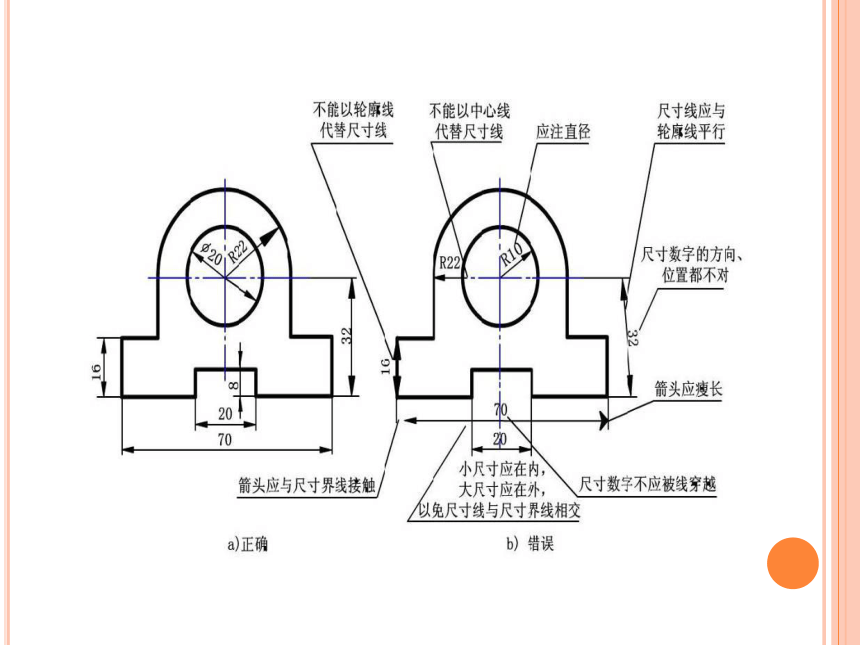

課件31張PPT。——繪圖工具及用品第三章 體驗設計實踐看看哪里出錯了？ 圖板用來固定圖紙，一般用膠合板制作，四周鑲硬質木條。圖版的規格尺寸：
0號
(900mm×1200mm)
1號
(600mm×900mm)
2號
(450mm×600mm)

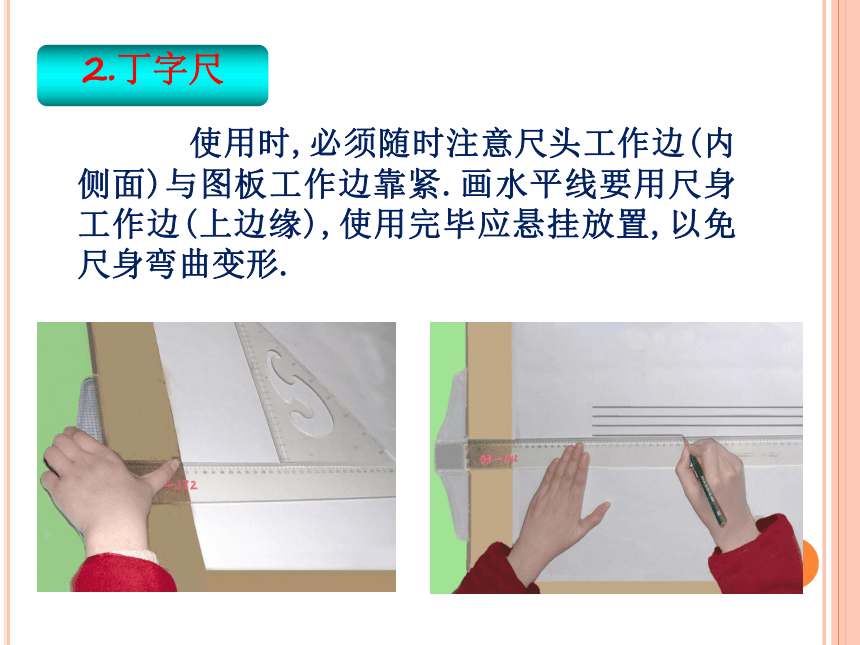

(一).繪圖工具1.圖板 使用時,必須隨時注意尺頭工作邊(內側面)與圖板工作邊靠緊.畫水平線要用尺身工作邊(上邊緣),使用完畢應懸掛放置,以免尺身彎曲變形.
2.丁字尺3.三角板 一副三角板由45°和30°-60°兩個組成.L為其規格尺寸.
三角板與丁字尺配合,可以畫垂直線、從0°開始間隔15°的傾斜線及其平行線.

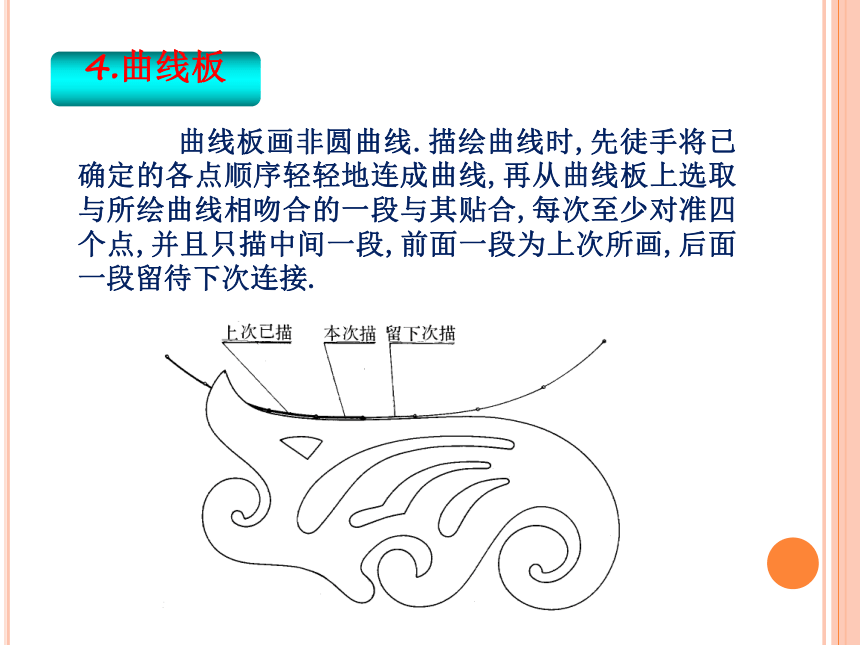

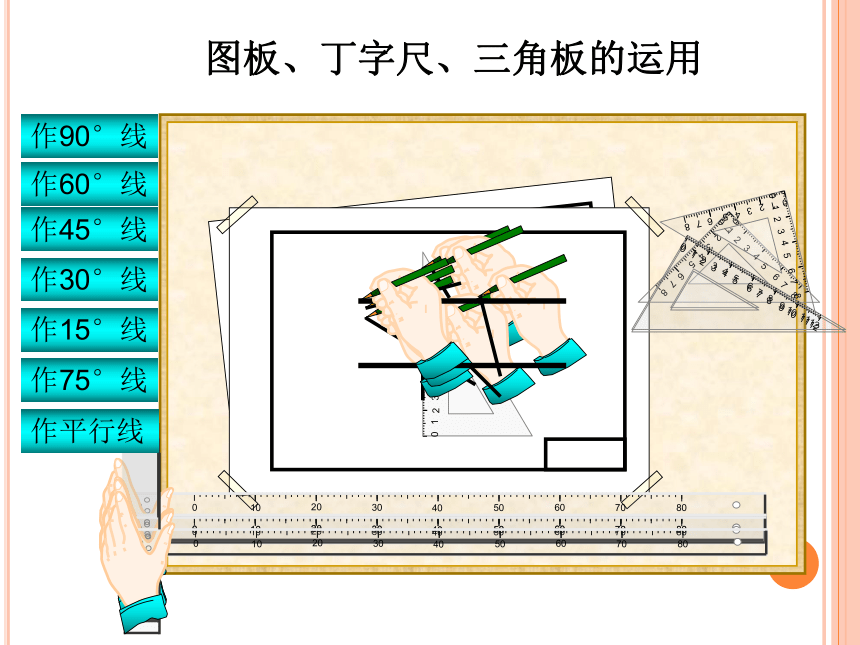

要隨時注意將三角板下邊緣與丁字尺尺身工作邊靠緊.三角板的使用圖板、丁字尺、三角板的運用作90°線作60°線作45°線作30°線作15°線作75°線作平行線 曲線板畫非圓曲線.描繪曲線時,先徒手將已確定的各點順序輕輕地連成曲線,再從曲線板上選取與所繪曲線相吻合的一段與其貼合,每次至少對準四個點,并且只描中間一段,前面一段為上次所畫,后面一段留待下次連接.

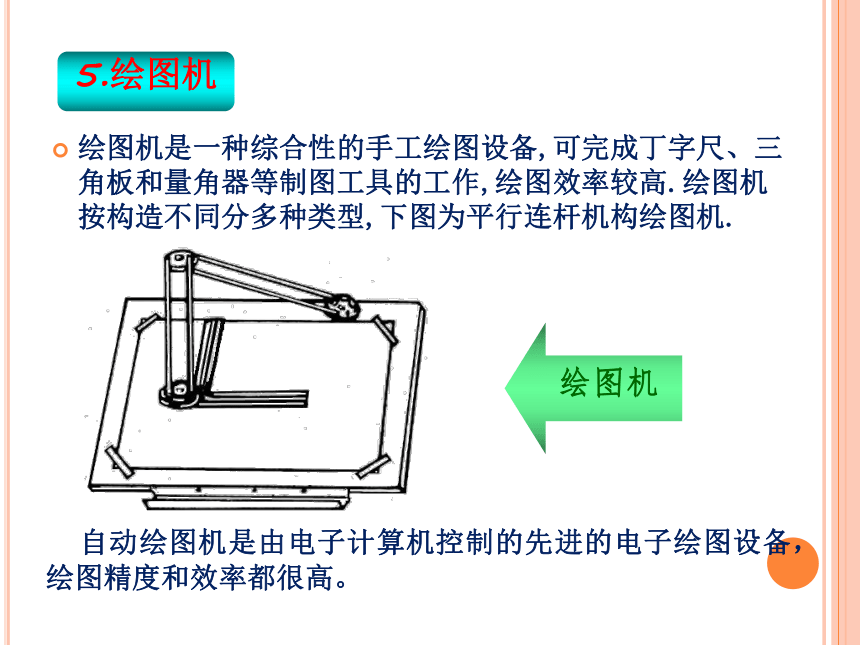

4.曲線板5.繪圖機繪圖機是一種綜合性的手工繪圖設備,可完成丁字尺、三角板和量角器等制圖工具的工作,繪圖效率較高.繪圖機按構造不同分多種類型,下圖為平行連桿機構繪圖機. 自動繪圖機是由電子計算機控制的先進的電子繪圖設備，繪圖精度和效率都很高。 圓規是繪圖儀器中的主要件，用來畫圓及圓弧。
6.圓規及其附件7.分規(2)用分規等分線段(1)用分規量取線段(二)繪圖用品1.繪圖紙 為方便作圖，應將圖紙貼在靠圖板左下角一些。并用丁字尺校正底邊。2.繪圖鉛筆軟硬適中繪圖鉛筆的磨削形狀畫底稿、細實線及
寫字的鉛筆形狀畫粗實線的
鉛筆形狀 鉛筆應從沒有標記的一端開始使用,保留標記易于識別.3.其它繪圖用品(1) 砂紙用于修磨鉛芯頭(2) 擦圖片用于修改圖線時遮蓋不需擦掉的圖線 3.其它繪圖用品 (3) 橡皮 應選用白色軟橡皮。 (4) 墨水 碳素墨水不易凝結，適用于繪圖墨水筆；繪圖墨水（專用于針管繪圖筆和電腦繪圖儀）干得較快，適用于直線筆。 (5) 刀片 用于削鉛筆和修改圖紙上的墨線。 (6) 膠帶紙 用于固定圖紙。1.直線段的等分
2.圓內接正多邊形
3.圓弧連接
4.橢圓(三)幾何作圖(1)任意等分直線AB (設五等分AB） 1.直線段的等分(2)任意等分兩平行直線AB、CD (設五等分） (1)用60°三角板和丁字尺作正六邊形2.圓內接正多邊形用圓規作正六邊形(2)已知外接圓作正五邊形O(3)已知外接圓作正七邊形AM3.橢圓畫法(1)同心圓法(已知長短軸）CD(2)四心近似畫法(已知長短軸）OEF123RR14(1)圓弧R與直線相切4.圓弧連接作圖步驟:1)求圓心 2)求切點 3)畫連接弧(2)圓弧R與兩圓弧R1和R2外切O1O2R1R2R2＋RR1＋R1)求圓心2)求切點3)畫連接弧(3)圓弧R與兩圓弧R1和R2內切O1O2R1R2R－R2R－R11)求圓心2)求切點3)畫連接弧(4)圓弧R與圓弧R1和直線相切R1+R
