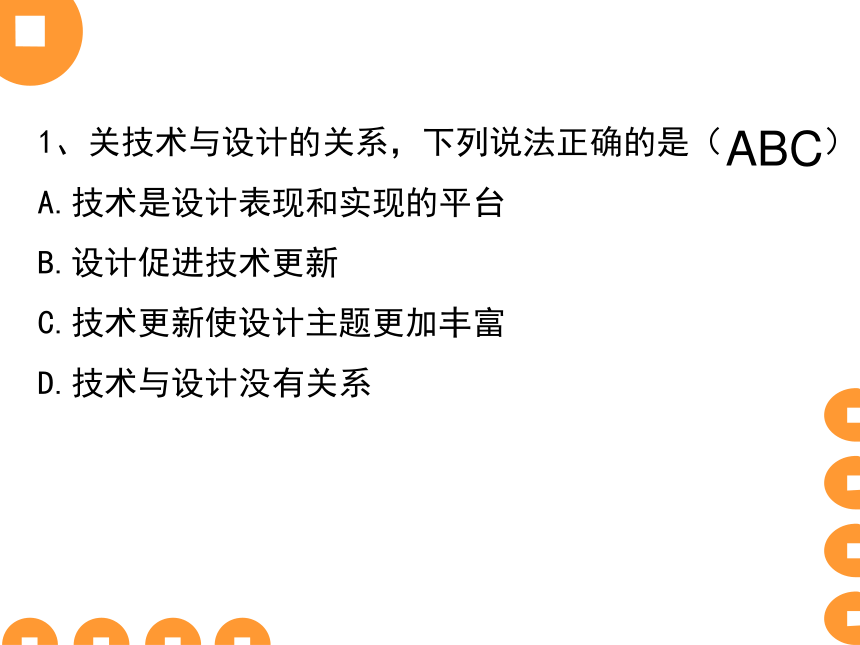

課件99張PPT。1、關技術與設計的關系，下列說法正確的是（ ）
A.技術是設計表現和實現的平臺
B.設計促進技術更新
C.技術更新使設計主題更加豐富

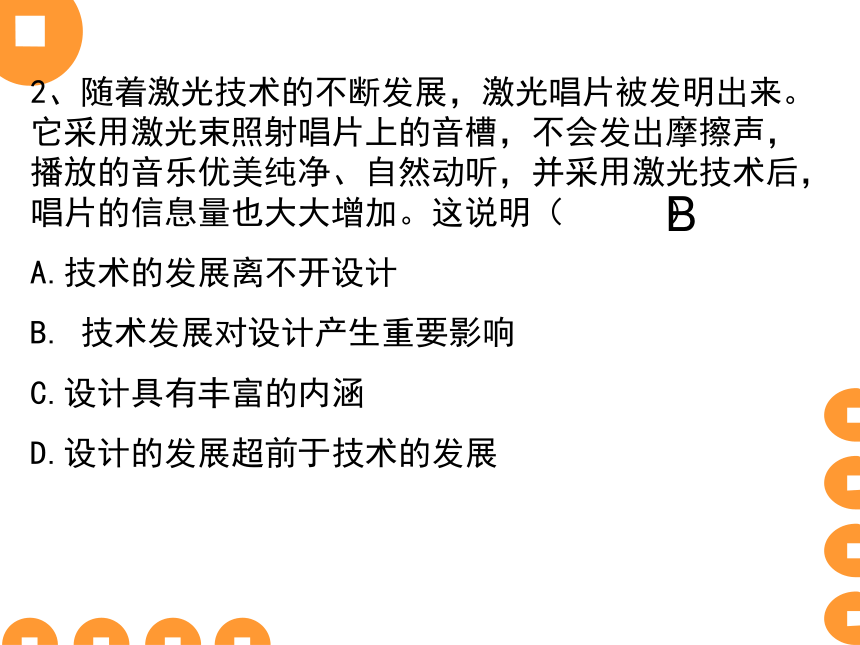

D.技術與設計沒有關系A(chǔ)BC2、隨著激光技術的不斷發展，激光唱片被發明出來。它采用激光束照射唱片上的音槽，不會發出摩擦聲，播放的音樂優美純凈、自然動聽，并采用激光技術后，唱片的信息量也大大增加。這說明（ ）
A.技術的發展離不開設計
B. 技術發展對設計產生重要影響
C.設計具有豐富的內涵

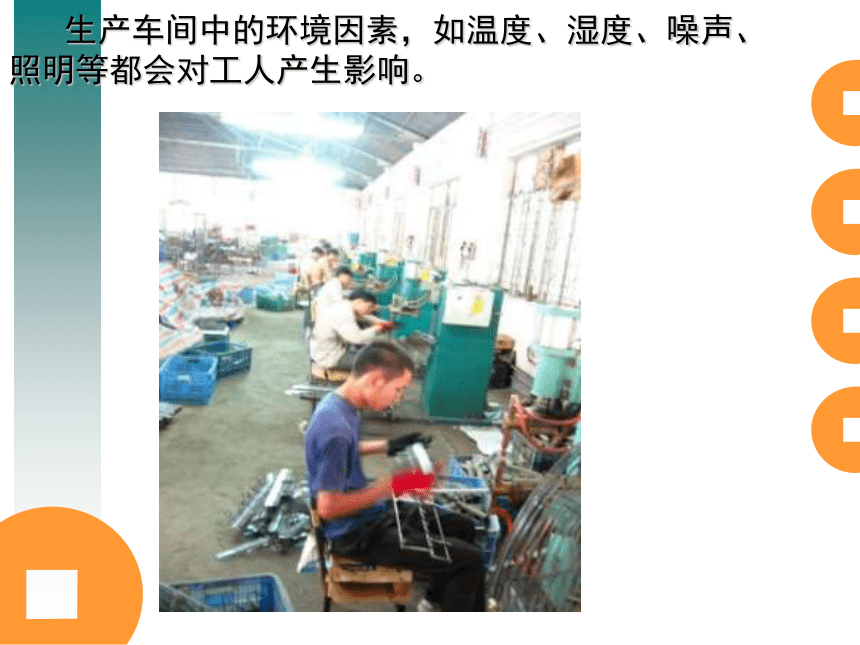

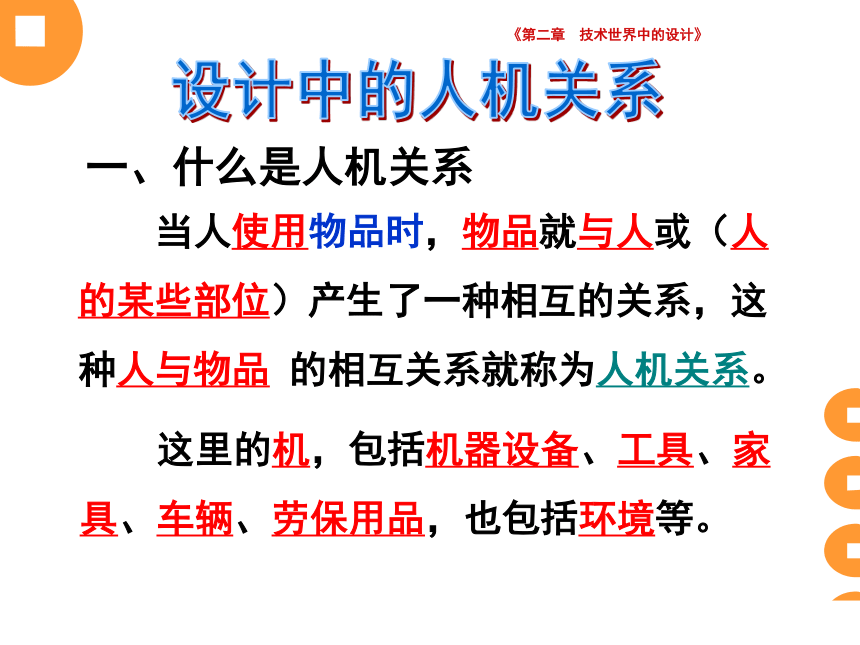

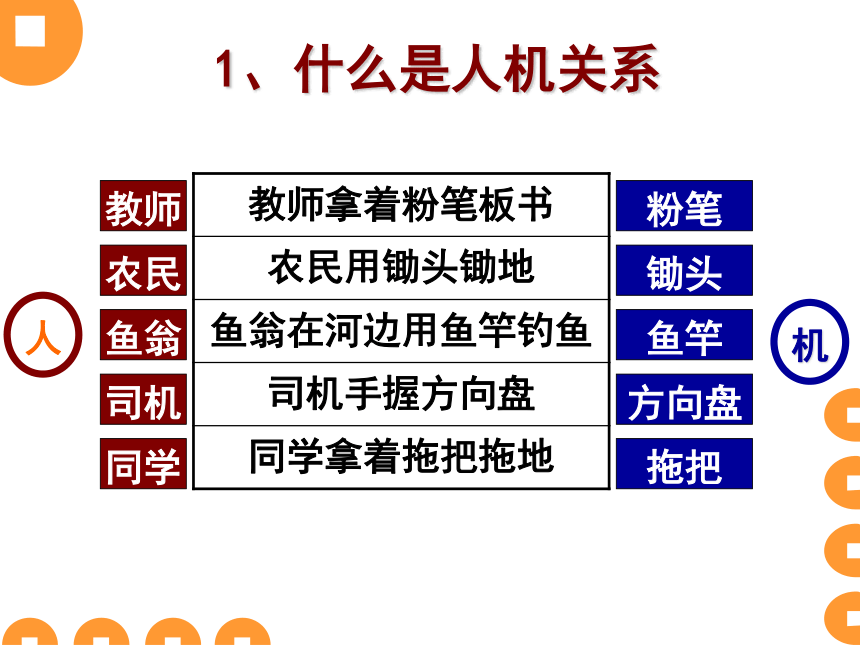

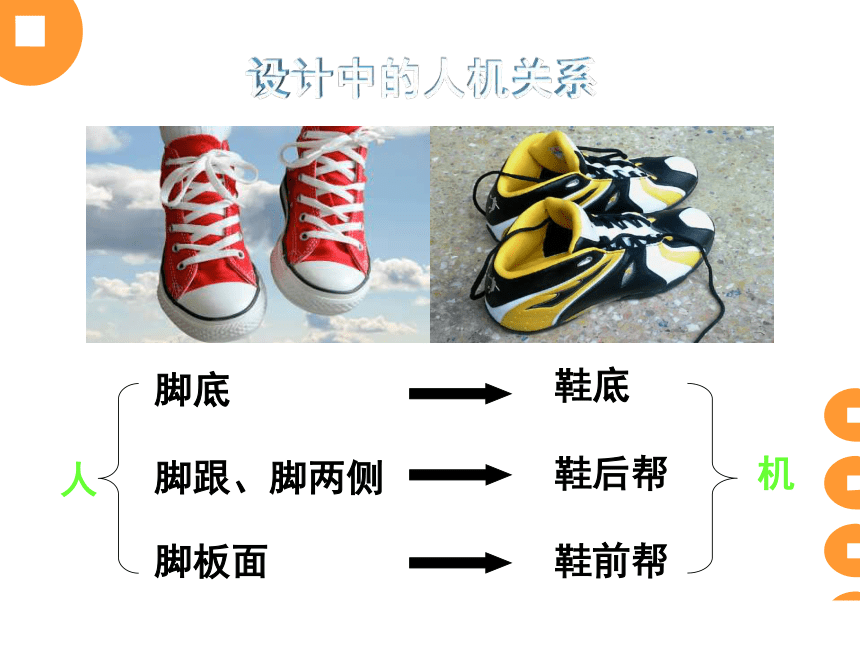

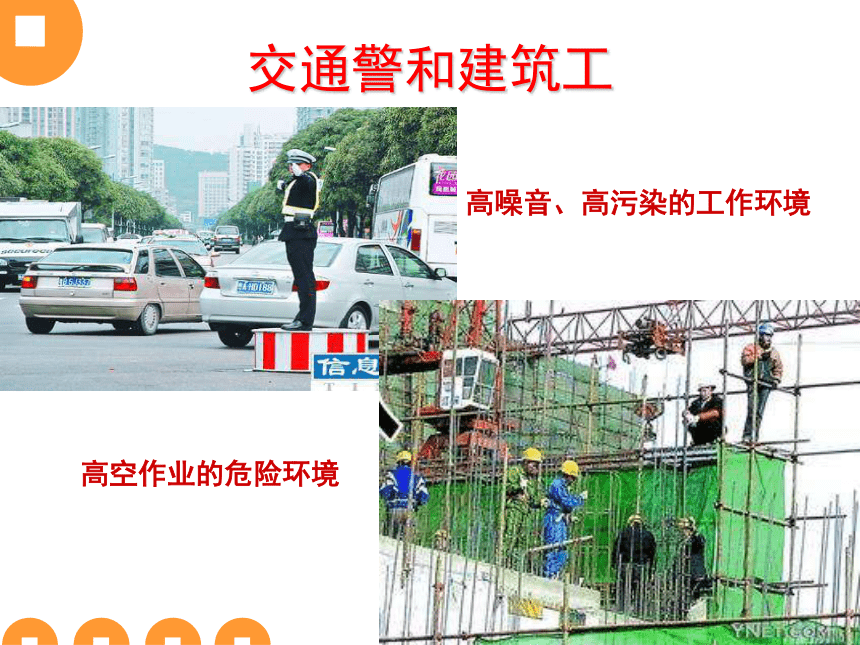

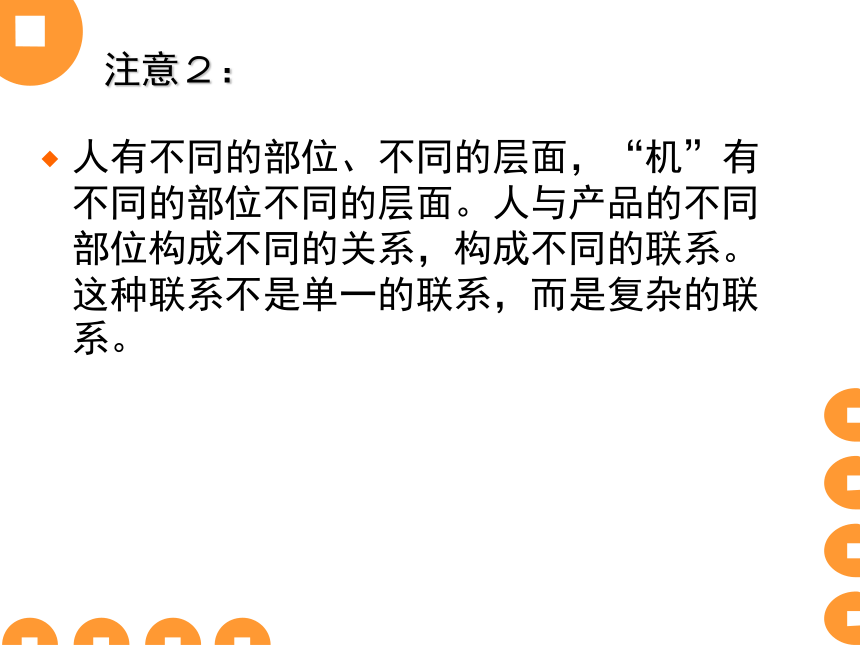

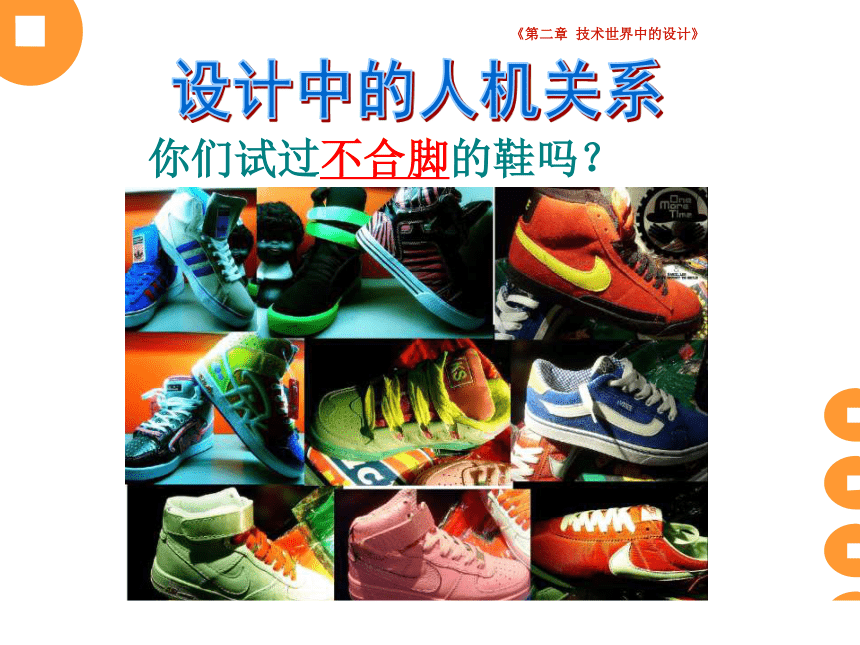

D.設計的發展超前于技術的發展B設計中的人機關系----走進技術的世界設計中的人機關系人機關系要實現的目標什么是人機關系？《第二章 技術世界中的設計》《第二章 技術世界中的設計》如何實現合理的人機關系你們試過不合腳的鞋嗎？《第二章 技術世界中的設計》設計中的人機關系 當人使用物品時，物品就與人或（人的某些部位）產生了一種相互的關系，這種人與物品 的相互關系就稱為人機關系。一、什么是人機關系 這里的機，包括機器設備、工具、家具、車輛、勞保用品，也包括環境等。《第二章 技術世界中的設計》設計中的人機關系腳跟、腳兩側腳底腳板面鞋底鞋后幫鞋前幫人機設計中的人機關系 比賽中場地的環境以及觀眾的反映都會對比賽選手產生影響 生產車間中的環境因素，如溫度、濕度、噪聲、照明等都會對工人產生影響。交通警和建筑工高噪音、高污染的工作環境高空作業的危險環境人機教師農民魚翁司機同學粉筆鋤頭魚竿方向盤拖把1、什么是人機關系注意２：人有不同的部位、不同的層面，“機”有不同的部位不同的層面。人與產品的不同部位構成不同的關系，構成不同的聯系。這種聯系不是單一的聯系，而是復雜的聯系。開門時的人機關系:人與門板人與門把手人與門框討論:“乘電梯” 時的人機關系1、人與電梯門的人機關系。
2、人與電梯外按鍵的人機關系。
3、人與電梯廂體的人機關系。
4、人與電梯內按鍵的人機關系。 分析左側的人機關系：1、手臂與2、背與3、臀與4、腿與椅子的扶手椅子靠背椅面椅面 說出“人坐在椅子上”時人和椅子間的人機關系。人機工程學人機工程學是以人生理的、感知的、社會的和自然環境的因素為依據研究人與人機系統中其他元素之間的相互關系，創造健康、安全、舒適、協調的人——機（物）——環境系統提供理論和方法的學科。格雷夫斯為意大利阿勒西公司設計了一系列具有后現代特色的金屬餐具，這是1985年設計的水壺實用美觀。
（1）方便、適應手提
（2）往里裝水，蓋子可以用手打開。
（3）水燒開后壺會熱，要有隔熱手柄。
（4）要把水燒開的信息告訴使用壺的人。
（5）把燒開的水倒出來。人機關系要實現的目標健康
舒適
安全
高效
省力：這種設計可以有效、舒適及不費力地使用
一只握拳的手向下按動杠桿門把手來推開一扇門。 要在最短的時間內把水缸裝滿水，應該選哪個水桶呢？ 所以，要達到高效的目標，得考慮運載量與人的負荷強度的關系；裝載強度、次數與人的疲勞度的關系。1.高效 在設計中,應把人和機作為一個整體來考慮，合理或最優地分配人和機的功能，以促進二者的協調，提高人的工作效率。二、人機關系要實現的目標《第二章 技術世界中的設計》設計中的人機關系 請你選用大小不同的桶給水池灌水，你會選擇哪一種？為什么？4升14升16升6升8升10升《第二章 技術世界中的設計》設計中的人機關系要達到高效的開門，把手應如何設計？把手的大小？
安裝的高度及位置？
人旋動門把手時所需要施力的大小？健康二、人機關系要實現的目標 人在長期操作或使用產品的過程中，產品對人的健康不會造成不良的影響。個別不粘鍋三鹿奶粉油漆涂料 反例：涂改液 質量差的鞋子可能對人體健康有影響的方面有哪些？ 《第二章 技術世界中的設計》設計中的人機關系 下圖是學生上課、學習用的椅子，指出下圖中人機關系設計不合理、有損人體健康的地方：靠背角度大座面傾斜靠背高度低座面太小《第二章 技術世界中的設計》設計中的人機關系近視眼多發的原因不良的坐姿破壞了人機關系不當?shù)臅鴮懽藙萜茐牧巳藱C關系人與煙的人機關系吸煙有害健康電子香煙 試圖利用現代科技改善這個人機關系電子香煙的設計2 人機關系要實現的目標 ⑶ 舒 適
人機關系中的舒適是指人在使用產品的過程中,人體能處于自然的狀態, 操作或使 用的姿勢能夠在人們自然、正常的肢體活動范圍之內, 而使人不致過早地產生疲勞。
心理舒適感受在設計時也要考慮。 可變形沙發 多彩第二代垂直鼠標DLM-368完全依照人體工程學設計、更加人性化，在使用時手臂徹底放松，而且移動范圍寬闊更加方便操作。握持的窩槽式設計，讓使用者在使用時手腕可以自然的立在桌面上，手指放上去時剛好都可以自然貼合，中間的大滾輪在使用中也十分方便，拇指與四指自然環握鼠標，當按鍵時鼠標會保持穩定，大拇指與其它手指的運動處于自然的相對狀態。而拱形的鼠標脊背結合四周造型的弧形環握設計對手掌、手臂的支撐力幾近于完美，能最大限度地舒展人體經絡，消除了使用普通鼠標造成的前臂扭曲現象，還原手臂平伸的自然狀態。人體工程學鼠標人體工程學鍵盤二、人機關系要實現的目標安全 使產品對人的身體不構成生理上的傷害，
不允許產品容易產生出現危險的地方——如尖角和鋒利的邊槽等如：安全帶的設計、兒童玩具、
兒童座椅前的護欄設計等如：汽車的安全帶設計、沖床的安全保護設計、兒童坐椅前的護欄設計等。透氣式安全帽 MARK6A2透氣性安全帽
國際性帽槽系統提供安全防護面罩及聽力保護裝置。并列于兩邊的面罩鎖扣可提供高效率的固定效果。具有適宜各種不同工作環境的面罩種類，如金屬細紗網型、醋酸鹽型及聚碳酸酯型。并列于兩邊的聽力保護裝置可提供長時間優質的保護效果，可承受10牛頓的壓力，SNR值適用于一般建筑及工業環境。可選擇有氣孔及無氣孔型，提供優良的通風散熱效果。 幾個目標的綜合考慮,“以人為本”的設計理念公共場所的大門開啟方向必須是向外的安全漏電保護插頭海爾的一款防電墻熱水器杭州某商場的營業員展示一款鞋底裝有電腦芯片（畫白圈處）的運動鞋。這款剛上市的運動鞋在鞋底安裝了電腦芯片，據介紹，跑步者穿上該鞋，每跑4步鞋底的電腦芯片就能對路面硬度、跑步者的力度進行一次測算，并能自動調整鞋跟的軟硬程度和緩沖性能。
公交扶手“穿棉衣” ABS
保險帶
氣囊
倒車雷達……新型車載安全系統標志307沃爾沃（VOLVO）SCC概念車VOLVO（富豪）SCC還安裝了一只外置式安全氣囊此安全氣囊是在發動機罩和擋風玻璃的接合部位，用于防止受害人的頭部撞到擋風玻璃和前支柱上。激活后，它的膨脹狀態能夠持續數秒之久，以便增強防護功效。貨車后部強制安裝的低位防撞杠5月13日新壩路段一別克轎車
與集裝箱貨車追尾，3死3重傷。2007年9月6日晚鄭州大二女生康新瑩從
宿舍的上鋪意外摔下，搶救無效死亡。070520晚上，上海寶山區
弘基文化休閑廣場內發生一幕悲劇：
上海大學一對韓國留學生因噴水池漏電身亡討論：當事人“拼命用手想砸碎玻璃但一切無濟于事”，正確的做法是什么？
從人機關系中的安全角度上看，案例中的人和機有那些需要改進的地方？2012.7.21北京暴雨 截至7月26日，北京區域內共發現77具遇難者遺體，其中66名遇難者身份已經確認，11名遇難者身份仍在確認中。
已經確認身份的66名遇難者中，包括在搶險救援中因公殉職的5人。
另61名遇難者中，男性36人，女性25人。其致亡原因為：溺水，46人；觸電，5人；房屋倒塌，3人，泥石流，2人；創傷性休克，2人；高空墜物，2人；雷擊，1人。
在我們學校有哪些地方實現了人機關系中的安全目標？
想一想：例如: 走廊的欄桿
消防栓和滅火器
學校周圍圍墻
籃球場塑膠的跑道 下面的物品具有哪些特點？在這些物品中實現了哪些人機關系目標？ 這個產品可以防燙、防滑，并且可以反復多次利用。它很好地實現了“安全、舒適”等人機關系目標。 這個產品實現了“高效、健康”等人機關系目標。這個產品實現了“高效、舒適”等人機關系目標。這個產品實現了什么樣的人機關系目標？ 除了教材中提到的“高效、健康、舒適、安全”這4個目標外，人機關系還可以實現哪些目標？
環保
美觀
經濟
便捷 1）設計參照普通人群為標準,也要考慮特殊人群的需要。
2）設計要符合人體的靜態尺寸,也要符合人體的動態尺寸，還有生活習慣、民族信仰 。
3）要滿足人的生理需求,也要滿足人的心理需求(視覺、聽覺、觸覺、味覺）。
4）信息的交互。
如何實現合理的人機關系觀察和思考： 這一小區住戶不多，為什么要設計臺階和斜坡兩條路口呢？《第二章 技術世界中的設計》三.如何實現合理的人機關系盲道三.如何實現合理的人機關系1.普通人群與特殊人群思考：生活中還有哪些公共設施或產品設計體現了這種合理的做法？盲文、盲圖殘疾人售票窗口殘疾人衛生間《第二章 技術世界中的設計》無障礙公交車 無障礙出租車 《第二章 技術世界中的設計》三.如何實現合理的人機關系《第二章 技術世界中的設計》三.如何實現合理的人機關系 這是西安南二環長安路立交橋東北角人行道上的一段盲道———顯眼的黃色地磚像麻花一樣，折來拐去，一兩米便有一個彎，居然“蜿蜒”了十多處。試想，如果真有一位盲人從這直線距離不過20米左右的盲道上走過，多費了拐彎的腿力不說，不知道會不會被拐暈？12歲盲童牛龍小心翼翼地走完“迷宮盲道”，共花了3分42秒的時間，而他走完這段直線路程卻只花了不到12秒。走完盲道，牛龍不相信這段路是設計在人行道上的：“不可能是人行道上的盲道，是考試測試用的吧。”盲道三、如何實現合理的人機關系2、考慮到靜態的人和動態的人設計產品不但要符合人體的靜態尺寸，也要符合人體的動態尺寸小辭典：
靜態尺寸是指人的構造尺寸；
動態尺寸是指人的功能尺寸，
包括人的動作范圍、體形變化等測量數據。
2、考慮到靜態的人和動態的人閱讀：
課本P33
“小詞典”思考：同樣是外衣，為什么西服和運動服的尺寸大小不一樣？《第二章 技術世界中的設計》思考：我們課桌、椅設計時動、靜態尺寸怎么考慮？《第二章 技術世界中的設計》思考：椅子為什么設計成弧型，床為什么還要使用席夢思？為什么我們看一眼就喜歡它們呢？ 床沙發椅《第二章 技術世界中的設計》如：
茶座、咖啡廳的設計應以暖色調為主，空間要小一些，以營造溫馨、寧靜的效果
辦公室以冷色調為主，空間要簡潔明快，以求產生嚴謹、高效的工作氛圍
醫院以藍色、白色為主，使病人產生平和的心態(3)要滿足人的生理需求,也要滿足人的心理需求(視覺、聽覺、觸覺、味覺)。顏色對人心理的影響紅——白——黑——喜慶、熱情，危險，警示；純潔，神圣，高雅，輕，飄；有力，堅固，沉重，神秘，嚴肅，罪惡；平凡、謙和、失意、中庸；灰——請你們體會對房間的色彩、空間大小的感覺。
《第二章 技術世界中的設計》(3)人的生理需求與人的心理需求視覺、聽覺、觸覺和味覺都會對人們的心理感覺產生影響。最好的典范：感官體驗—視覺 （形狀、質地）視覺——材質、色彩 （ALESSI公司的產品）欣賞和體驗《第二章 技術世界中的設計》欣賞和體驗視覺——材質、造型 （ALESSI公司的產品）《第二章 技術世界中的設計》顯示器視覺——造型、色彩 （ALESSI公司的產品）《第二章 技術世界中的設計》視覺——造型、色彩
（ALESSI公司的產品）
欣賞和體驗《第二章 技術世界中的設計》情感體驗—本能水平的情感體驗情感體驗—行為水平的情感體驗滿足功能需求的，由Philippe Starck設計的一款“外星人”榨汁器 情感體驗—行為水平的情感體驗喬凡諾尼（Stefano Giovannoni）設計的桔橙榨汁器，性能良好情感體驗—反思水平的情感體驗引起回憶的物品 滿足自我感覺的物品 Philippe Starck設計的手表 由參與引起的行動體驗— DIY 荷蘭設計師約翰·巴克曼斯（Johan Bakermans）設計的花瓶思考：在使用接線板時，如果指示燈沒有給你們?nèi)魏物@示，你們覺得方便嗎？ 《第二章 技術世界中的設計》4.信息的交互 人與產品的互動過程就是人與產品之間信息傳遞的過程。 三、如何實現合理的人機關系問題：生活中還有哪些產品被人使用時，與人能夠很好地進行聲音、閃燈、提示語等信息交互？《第二章 技術世界中的設計》安全 高效為什么要紅綠燈提示？為什么要聲音提示？高效電梯電腦改善人機之間的信息交流實現人機對話上下箭頭是電梯
反饋給人的一種
形式，告訴人們
電梯正在向上運
動或向下運動。
通過開門和關門鍵，人可以告訴電梯需要開門或關門人告訴電梯我要去幾樓。
電梯告訴人們現在所處的樓層當電梯到達指定樓層時蜂鳴器會發出聲音提醒乘客
利用鍵盤
鼠標輸入
指令
電腦以對話框的形式把信息反饋給電腦操作者
當然，電腦反饋給操作
者的信息可以是多種多
樣的，例如：圖象畫面，
聲音等等
人與電腦之間實現了信息的相互交流好方便啊！清華大學專家?顏色可以影響人的情緒 北京清華大學美術學院工業設計系副教授蘇華認為，色彩和光線一樣，也會對人的生理、心理產生影響。西方心理學家中有人提出，常見的赤橙黃綠青藍紫等顏色對人的生理有不同的影響。例如紅色，刺激和興奮神經系統。靛藍，調和肌肉、止血、影響視聽嗅覺；黑色可能導致精神壓抑。 閱讀：P35汽車的顏色20秒以內先看色
消費者選擇商品越來越注重色彩
世界繽紛多色，商品要多色彩充分考慮流行及消費者愛好
汽車色彩流行20個月思考：如果汽車的喇叭聲換成閃燈會有什么后果呢？不恰當?shù)男畔鬟f類型的選取往往導致不良的人機關系，我們應根據設計的目的為人機交互選擇最佳的信息傳遞類型。例： 汽車駕駛員與汽車的信息交互中，往往是通過駕駛員看汽車上的儀表完成的。汽車 的狀態，例如，速度、檔位、剩余燃油量等信息，駕駛員可以在高速行車的同時用眼睛看出來。選定信息類型之后，還要注意設計好信息源。信息源的布置應該符合安全、明確、快速定位的要求，并且要考慮操作流程、重要性、使用頻率等方面。課后討論 課桌椅是我們 每天離不開的學習用品，請你想一想我們現在使用的課桌椅存在哪些缺陷？你有更好的想法使它變得更加完美嗎？5.這個稍大于學生腰寬的
缺口，能讓學生的身體進
入桌子里，學生的雙臂可
以舒服地靠在托肘板上。1.這塊桌板是下
傾的，不必低頭
彎腰就能看書了。2.左右兩塊升降
板可以把創想學
習桌調節到最適
合學生身高的高
度。4.這個護欄可
以放書、筆、
杯子等物。3.學生的胳膊
可以很舒服地
放在這個下傾
的托肘板上。能夠有效幫助學生防止近視駝背第二節 設計中的人機關系
