課件53張PPT。第三節 設計的表達和交流第三章 體驗設計實踐什么是語言？
語言是人類最重要的交際工具，是人們進行溝通交流的各種表達符號。

不同的領域有著不同的語言，什么是音樂語言？
作曲家創作樂曲，也象文學家寫詩歌、小說一樣，有一套表情達意的體系，那就是音樂語言。音樂語言包括很多要素：旋律、節奏、節拍、速度、力度、音區、音色、和聲、復調、調式、調性等。一首音樂作品的思想內容和藝術美，要通過多種要素才能表現出來。 什么是美術語言？

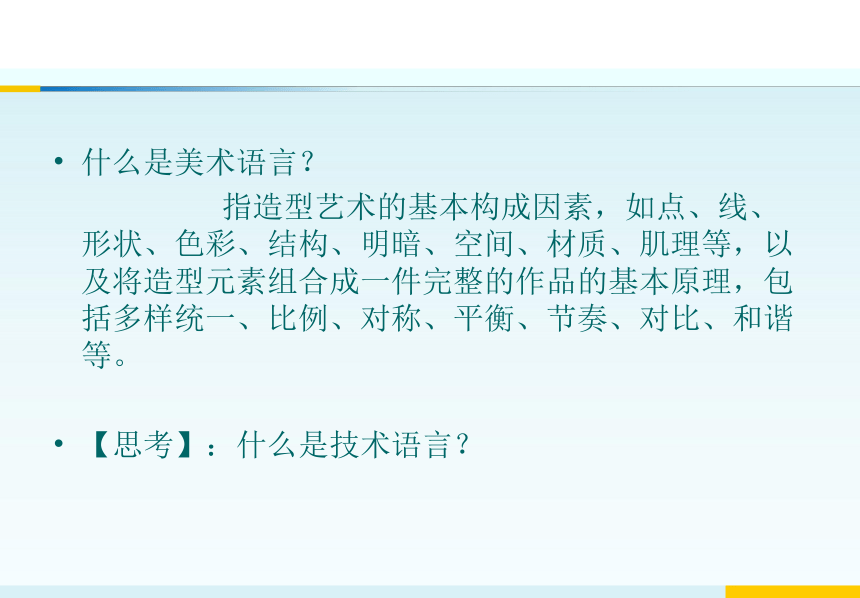

指造型藝術的基本構成因素，如點、線、形狀、色彩、結構、明暗、空間、材質、肌理等，以及將造型元素組合成一件完整的作品的基本原理，包括多樣統一、比例、對稱、平衡、節奏、對比、和諧等。

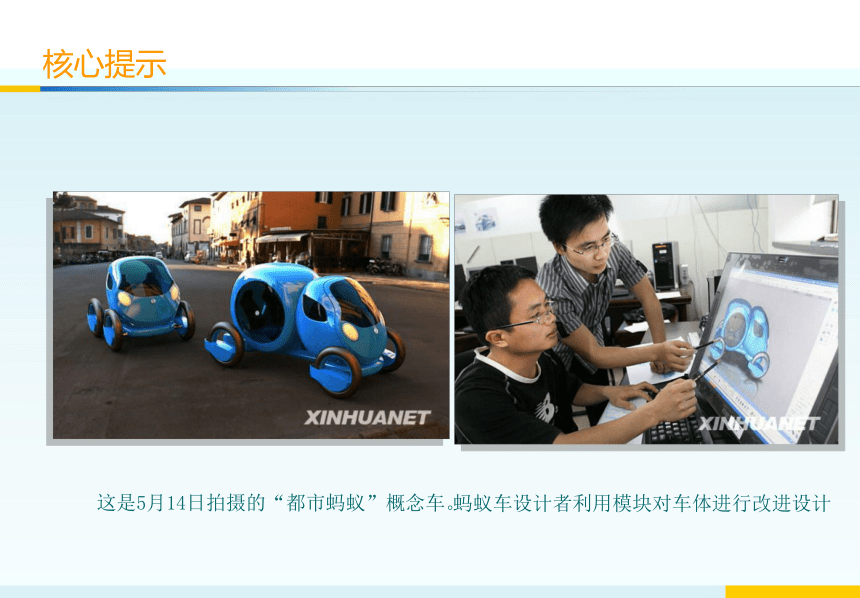

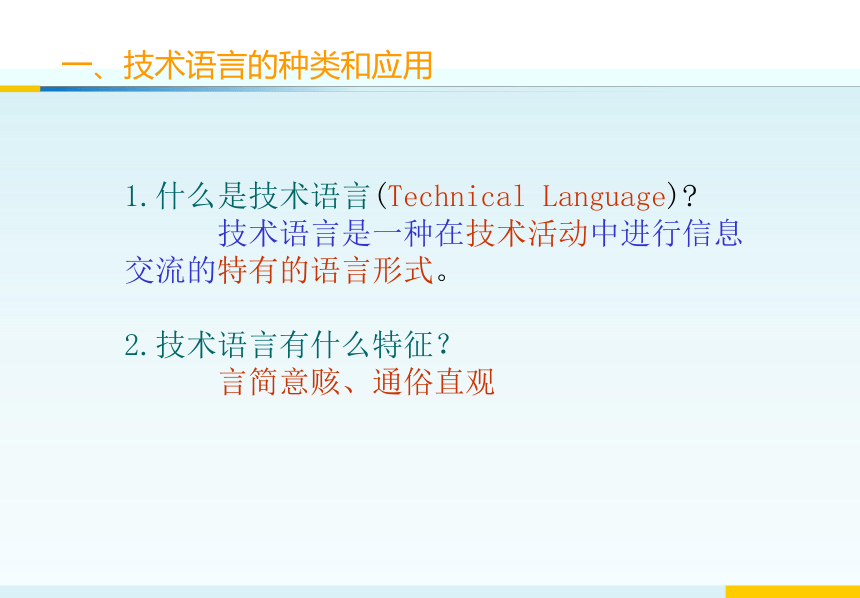

【思考】：什么是技術語言？核心提示 這是5月14日拍攝的“都市螞蟻”概念車。 螞蟻車設計者利用模塊對車體進行改進設計 一、技術語言的種類和應用1.什么是技術語言(Technical Language)?
技術語言是一種在技術活動中進行信息交流的特有的語言形式。
2.技術語言有什么特征？

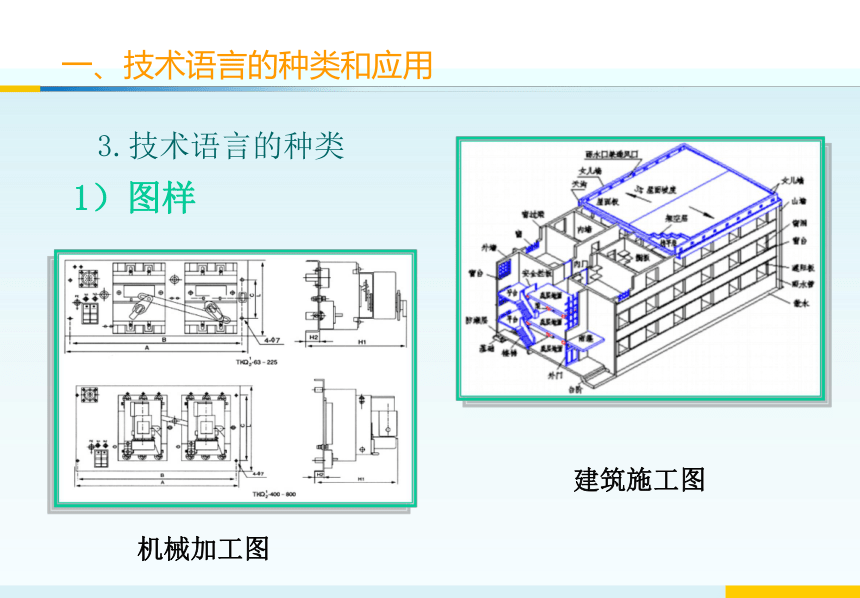

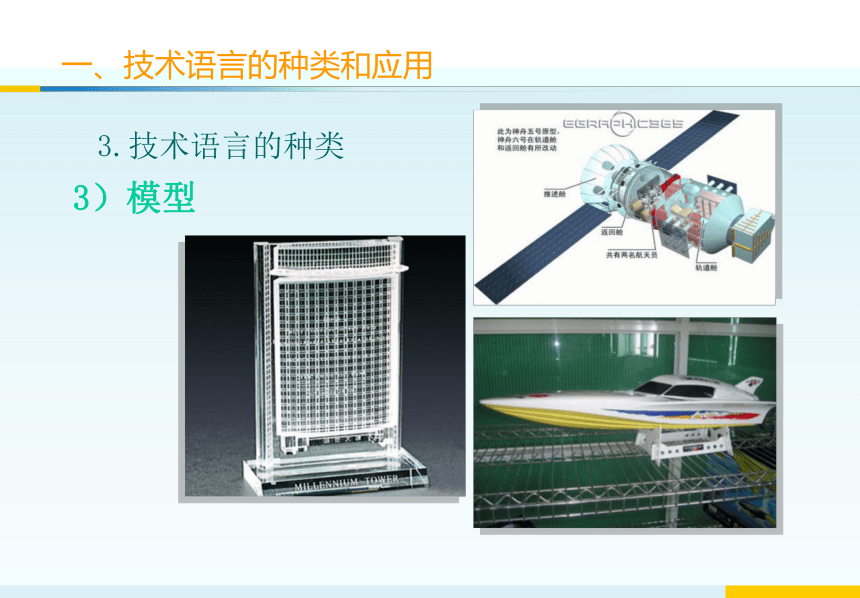

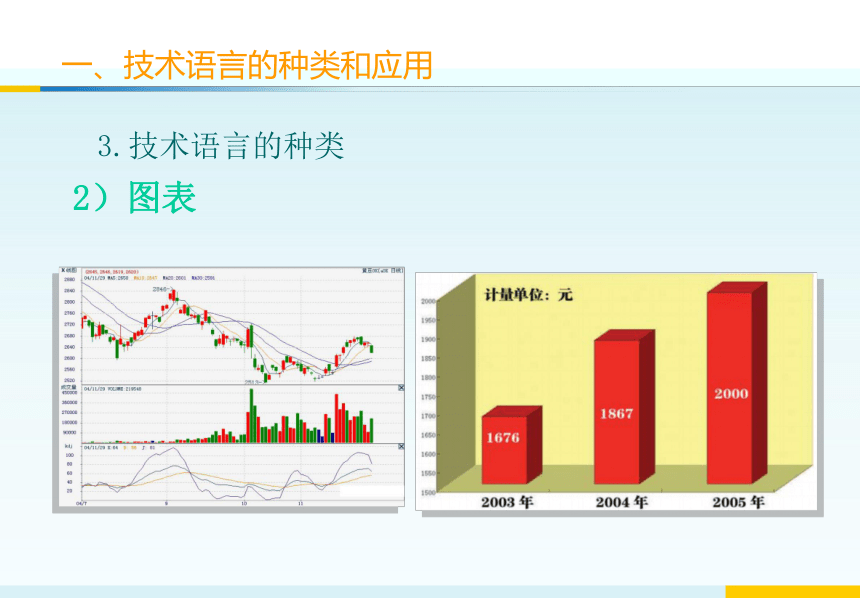

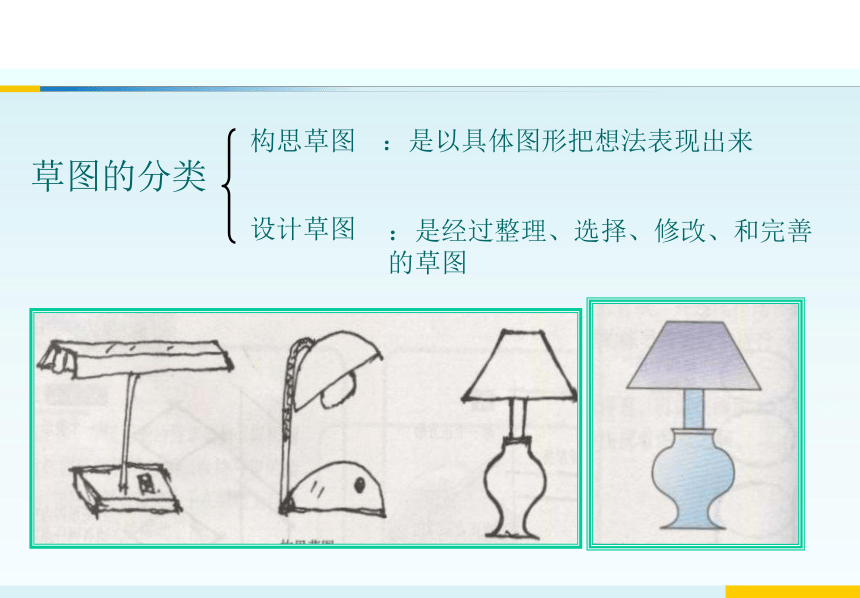

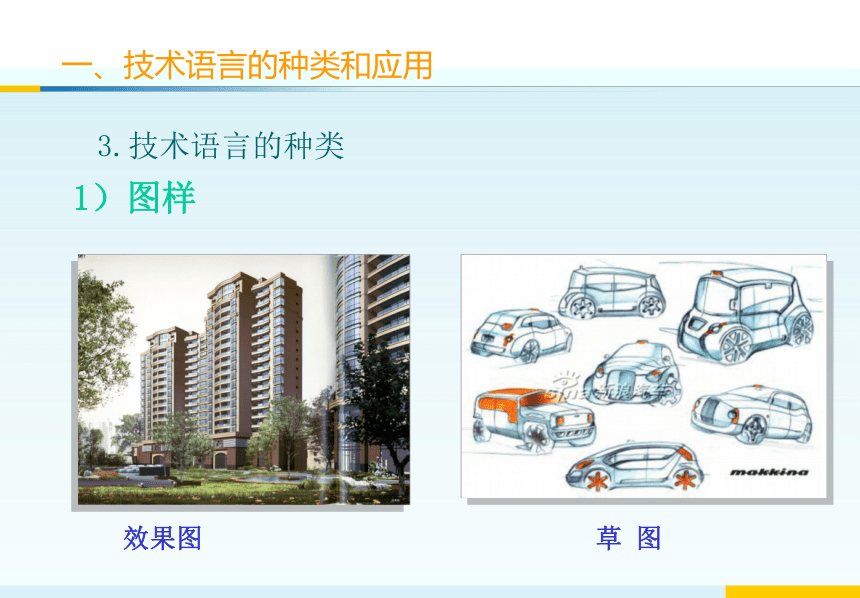

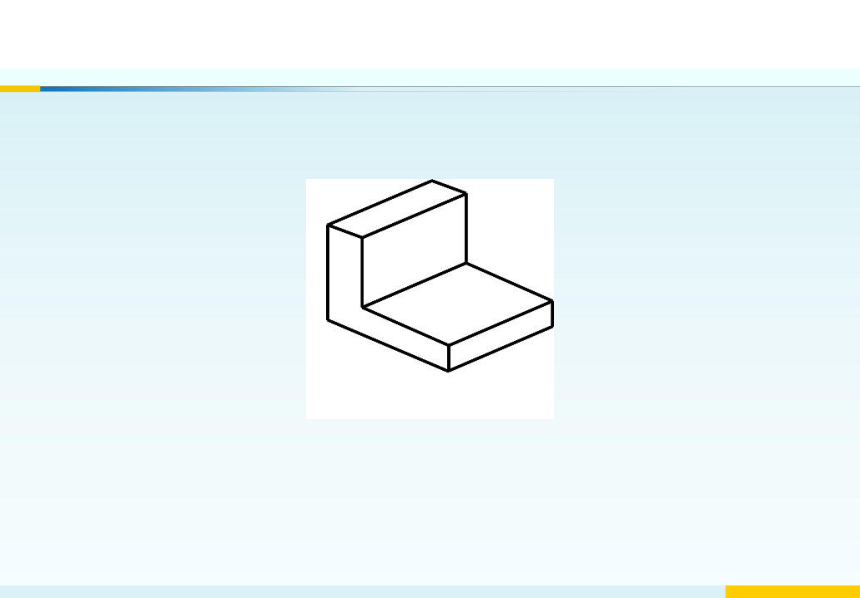

言簡意賅、通俗直觀機械加工圖1）圖樣建筑施工圖一、技術語言的種類和應用3.技術語言的種類電子電路圖布線圖一、技術語言的種類和應用3.技術語言的種類1）圖樣效果圖草 圖一、技術語言的種類和應用3.技術語言的種類1）圖樣草圖的分類構思草圖設計草圖：是以具體圖形把想法表現出來：是經過整理、選擇、修改、和完善的草圖一、技術語言的種類和應用3.技術語言的種類2）圖表3.技術語言的種類3）模型一、技術語言的種類和應用3.技術語言的種類4）符號一、技術語言的種類和應用 口頭語言、計算機演示、網絡語言等等3.技術語言的種類5）其他技術語言一、技術語言的種類和應用機械加工圖、建筑施工圖、裝潢布線圖、電子電路圖零件規格表、條形圖、柱狀圖、折線圖和餅圖車模、房模、航模交通管理符號、公共場所使用的符號常見的有：圖樣、圖表、模型、符號不同技術語言適用范圍及特點(生動形象、靈活、開放)適用于遠程交流非正式、即時交流呈現復雜產品的設計方案和對設計進行詳細說明（規范、直觀、準確）比較方案效果圖：是一種還沒有實現的構思，所以不是用相機能夠拍攝到的二、透視效果圖的識讀室內裝修效果圖建筑效果圖2012年倫敦奧運會場館效果圖 服裝設計效果圖3D設計3D實體可以從各個角度觀察，還可渲染、消隱、縮放。它更能“真實”地反映物體全貌與草圖相比，效果圖有什么優點？
在識讀時要注意什么？效果圖更能真實地表現產品的式樣、材質和空間效果。
從效果圖上注意把握產品的形態、功能和特征，了解產品的外觀上的實際比例關系和色彩搭配及材質感。人們進行思想交流要依靠語言和文字。設計的交流主要依靠圖紙，圖紙就是工程技術界的語言。三.制圖標準圖紙既然是一種“技術語言”，就必然要有統一的“語言規范”，國家制定的制圖標準，就是這種語言規范。（一）圖紙幅面及格式三.制圖標準三.制圖標準標準圖紙幅面形成示意594420297210三.制圖標準 圖框細實線粗實線制圖作業的標題欄格式三.制圖標準（二）字體
1）圖樣中書寫的字體必須做到：字體工整、筆畫清楚、間隔均勻、排列整齊。
2）漢字應寫成長仿宋體, 并應采用國家正式公布推行的簡化字。
3）字母和數字可寫成斜體和直體。斜體字頭向右傾斜，與水平基準線成75°角。
三.制圖標準
4）示例：
三.制圖標準三.制圖標準阿拉伯?dāng)?shù)字示例: 三.制圖標準（三）比例
比例是圖樣中的圖形與其實物相應要素的線性尺寸之比。無論采用何種比列，所注尺寸數字均應是物體的真實大小，與繪圖比例無關。
1） 原值比例∶比值為1的比例, 即1∶1。
2）放大比例∶比值大于1的比例, 如2∶1等。
3）縮小比例∶比值小于1的比例, 如1∶2等。
三.制圖標準注意：無論用放大或縮小的比例，標注的尺寸都為機件的真實尺寸。三.制圖標準（四）圖線。國標規定粗線寬度b應按圖的大小和復雜程度，在0.5—2mm之間選擇。
1、常用線型
實線
虛線
點畫線
雙點畫線
波浪線
三.制圖標準2）圖線畫法說明
在同一張圖紙內，相同比例的各圖樣，應選用相同的線寬組。
兩平行線(包括剖面線)之間的距離不宜小于其中的粗線的寬度，且不宜小于0.7mm。間隙寬度≮粗線寬度，且≥0.7三.制圖標準 在同一圖樣中, 同類圖線的寬度應基本一致, 同類線型如虛線、點畫線、雙點畫線的線段長度和間隔應各自大致相等, 建議在下圖所示的范圍內選取。
三.制圖標準 點畫線和雙點畫線的兩端均應為線段。它們彼此相交以及與虛線或其他圖線相交處都應是線段, 而不應該是間隔。當虛線是實線的延長線時, 相接處應留出間隙, 如圖所示。
三.制圖標準 對稱圖形的對稱中心線應超出其輪廓線2mm～5mm, 如圖所示。 在較小的圖形上繪制點劃線或雙點劃線有困難時, 可用細實線來代替, 如圖 (b)所示。
企業標志（五）尺寸標注。 圖形只能反映物體的結構形狀，物體的真實大小要靠所標注的尺寸來決定。1.標注尺寸的基本規則 機件的真實大小，應以圖樣上所注的尺寸數值為依據，與圖形的大?。此捎玫谋壤┖屠L圖的準確度無關。
圖樣中（包括技術要求和其它說明文件中）的尺寸，以毫米為單位時，不需標注計量單位的代號或名稱。如果采用其它單位，則必須注明相應的計量單位的代號或名稱。 圖樣中所標注的尺寸，為該圖樣所示機件的最后完工尺寸，否則應另加說明。
機件的每一尺寸，一般只標注一次，并應標注在反映該結構最清晰的圖形上。2.尺寸三要素尺寸線尺寸界線尺寸數字尺寸注法標注尺寸尺寸注法3.尺寸標注圖例 尺寸界線用細實線繪制，由圖形的輪廓線、軸線或?qū)ΨQ中心線引出。也可利用圖形的輪廓線，軸線或?qū)ΨQ中心線作尺寸界線。尺寸界線用來限定尺寸度量的范圍。尺寸注法4.尺寸界線 (1) 尺寸線用細實線繪制，其終端有箭頭和斜線兩種形式。 尺寸線用來表示所注尺寸的度量方向。 b.斜線終端：必須在尺寸線與尺寸界線相互垂直時才能使用。斜線終端用細實線繪制，方向以尺寸線為準，逆時針旋轉45°畫出。 a.箭頭終端：適用于各種類型的圖樣，箭頭的形狀大小見所示。 尺寸注法5.尺寸線 (2) 當采用箭頭終端形式,遇到位置不夠畫出箭頭時,允許用圓點或斜線代替箭頭。尺寸注法5.尺寸線 (3) 尺寸線必須單獨畫出，不能用其他圖線代替。一般也不得與其他圖線重合或畫在其延長線上。
(4) 標注線性尺寸時，尺寸線必須與所標注的線段平行。 尺寸注法5.尺寸線 尺寸數字用來表示所注尺寸的數值,是圖樣中指令性最強的部分。要求注寫尺寸時一定要認真仔細、字跡清楚，應避免可能造成誤解的一切因素。
注寫尺寸數字時應符合下列規定：
(1) 線性尺寸數字的注寫位置：
水平方向的尺寸，一般應注寫在尺寸線的上方；鉛垂方向的尺寸，一般應注寫在尺寸線的左方；傾斜方向的尺寸一般應在尺寸線靠上的一方。也允許注寫在尺寸線的中斷處。尺寸注法6.尺寸數字 方法一：水平尺寸的數字字頭向上；鉛垂尺寸的數字字頭朝左；傾斜尺寸的數字字頭應有朝上的趨勢。 (2) 線性尺寸數字的注寫方向：線性尺寸數字的注寫方向，有兩種注寫方法。 尺寸注法6.尺寸數字 方法二：對于非水平方向的尺寸，其尺寸數字可水平注寫在尺寸線的中斷處。 一般應盡量采用方法一注寫。
在不致引起誤解時，允許采用方法二注寫。尺寸注法6.尺寸數字 (3) 角度的數字一律寫成水平方向，即數字豎直向上。一般注寫在尺寸線的中斷處，必要時，也可注寫在尺寸線的附近或注寫在引出線的上方。尺寸注法6.尺寸數字 (4) 尺寸數字要符合書寫規定，且要書寫準確、清楚。要特別注意，任何圖線都不得穿過尺寸數字。當不可避免時，應將圖線斷開，以保證尺寸數字的清晰。尺寸注法6.尺寸數字尺寸注法7.常見尺寸注法舉例找茬快樂生活快樂學習
