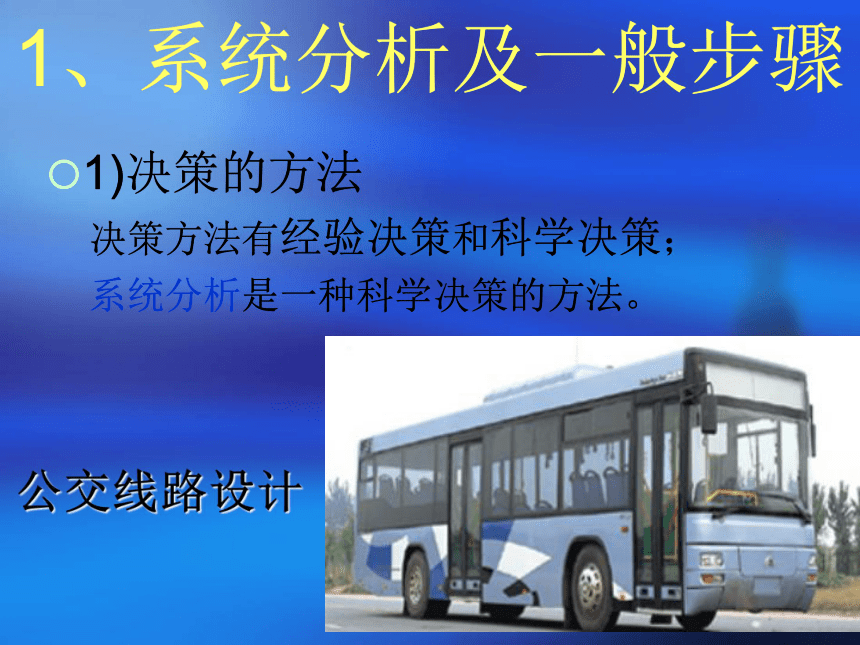

課件37張PPT。系統的分析系統分析的含義系統的分析1、系統分析及一般步驟1)決策的方法
決策方法有經驗決策和科學決策；

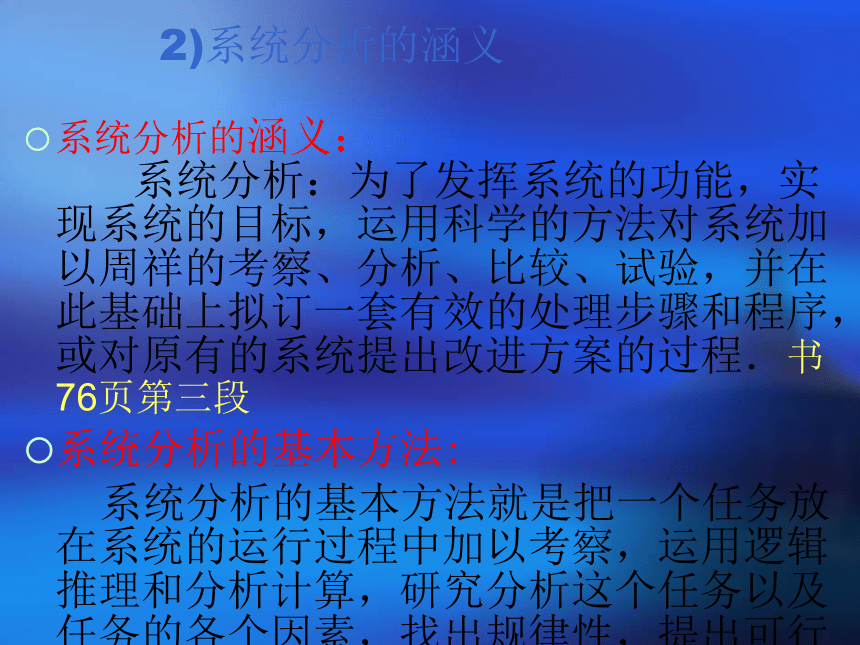

系統分析是一種科學決策的方法。公交線路設計2)系統分析的涵義系統分析的涵義：  系統分析：為了發揮系統的功能，實現系統的目標，運用科學的方法對系統加以周祥的考察、分析、比較、試驗，并在此基礎上擬訂一套有效的處理步驟和程序，或?qū)υ械南到y(tǒng)提出改進方案的過程．書76頁第三段
系統分析的基本方法:
系統分析的基本方法就是把一個任務放在系統的運行過程中加以考察，運用邏輯推理和分析計算，研究分析這個任務以及任務的各個因素，找出規律性，提出可行性方案，使系統整體達到理想的目的。案例分析：漢字激光照排系統(p77)案例分析激光照排機原北大教授 06年病逝思考：在漢字照排方案的決策中，系統的整體目標是什么？王選進行決策的依據主要有哪些？3)系統分析的一般步驟系統分析的一般步驟可以描述為：明確問題
設立目標收集資料
制定方案分析計算
評價比較檢驗核實
作出決策案例分析：田忌賽馬案例分析思考：（p78）
1.田忌與齊王的三局賽馬可以有哪幾種方案?
2.孫臏所出的主意,為什么能使田忌贏了齊王?田忌賽馬戰術分析(1)1：明確問題，設立目標問題：跑馬比賽，
目標：取得比賽勝利，

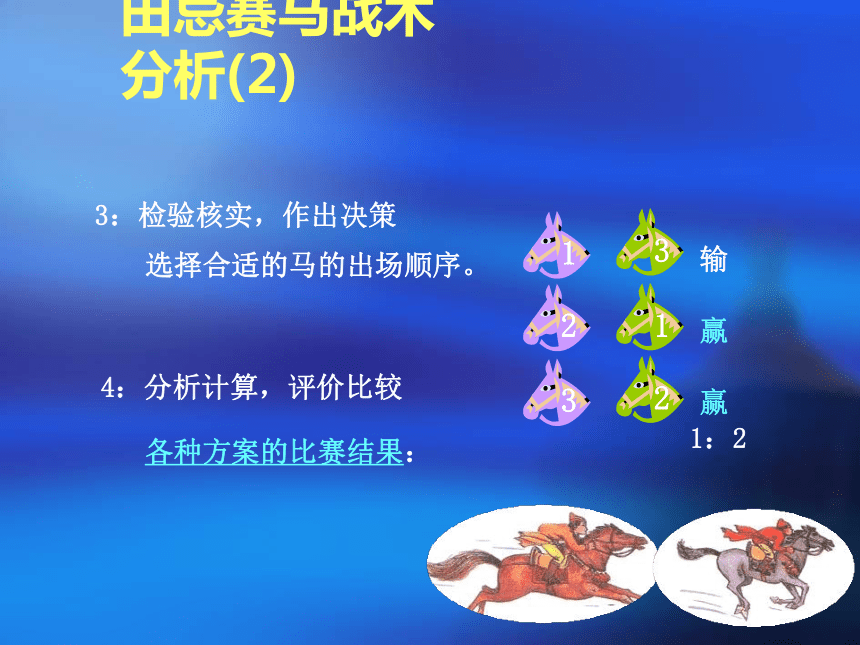

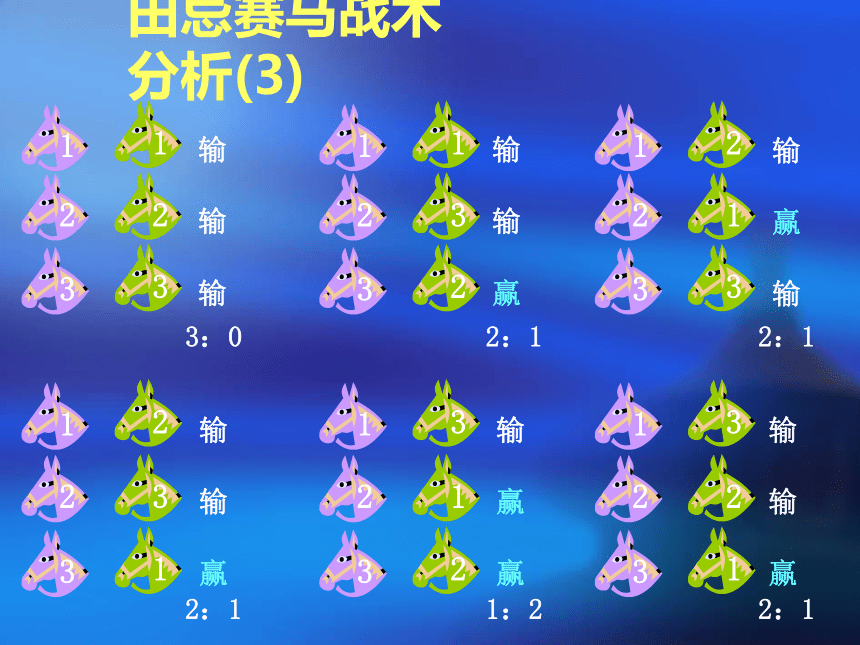

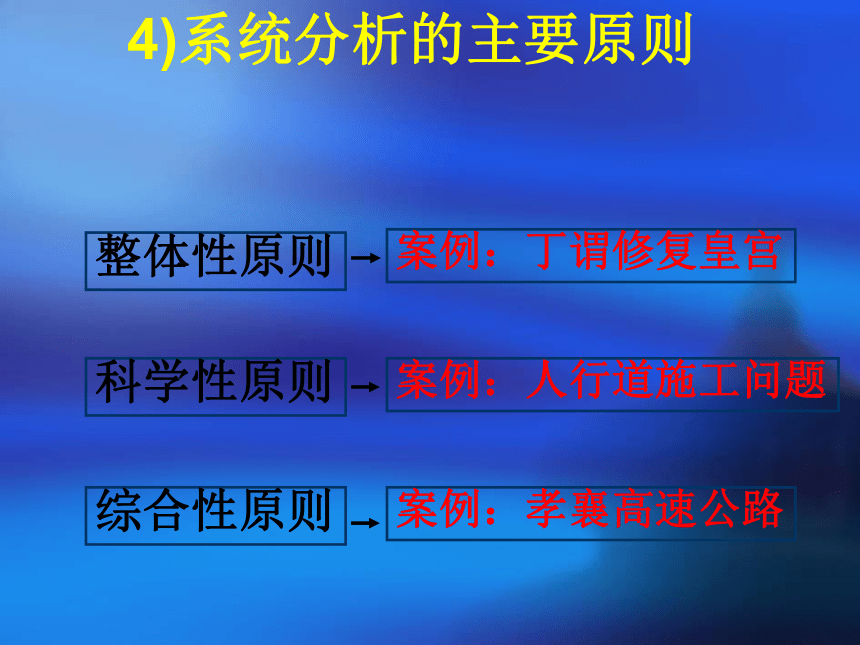

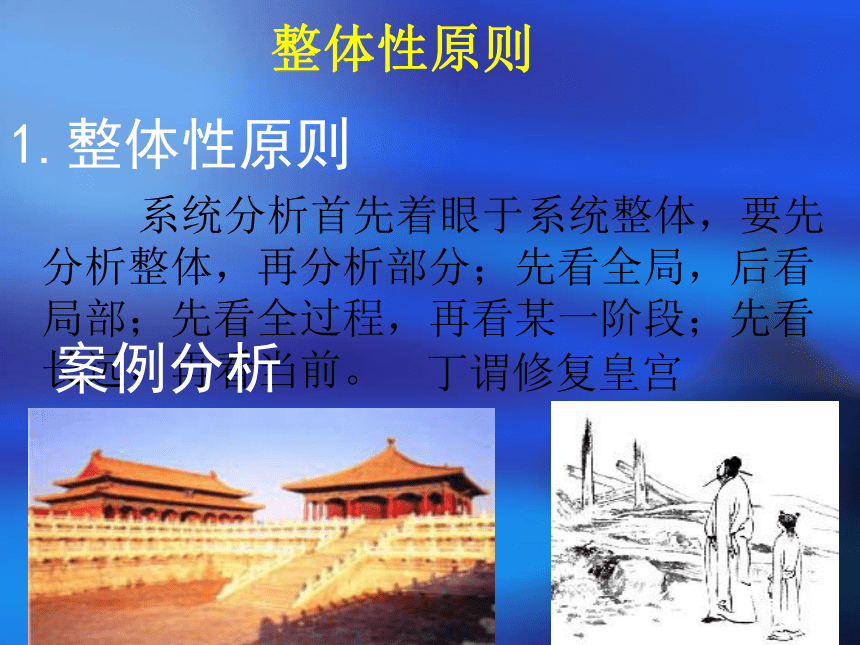

約束條件：三匹馬參加比賽，每匹馬比賽一次。2：收集資料，制定方案各種方案：田忌賽馬戰術分析(2)3：檢驗核實，作出決策選擇合適的馬的出場順序。4：分析計算，評價比較各種方案的比賽結果：田忌賽馬戰術分析(3)4)系統分析的主要原則整體性原則科學性原則綜合性原則案例：丁謂修復皇宮案例：人行道施工問題案例：孝襄高速公路1.整體性原則
系統分析首先著眼于系統整體，要先分析整體，再分析部分；先看全局，后看局部；先看全過程，再看某一階段；先看長遠，再看當前。案例分析 丁謂修復皇宮整體性原則第一，需要把大量的廢墟垃圾清理掉；第二，要運來大批木材和石料；第三，要運來大量新土。 宋真宗在位時，皇宮曾起火。一夜之間，大片的宮室樓臺殿閣亭榭變成了廢墟。為了修復這些宮殿，宋真宗派當時的晉國公丁謂主持修繕工程。當時，要完成這項重大的建筑工程，面臨著三個大問題：丁謂研究了工程之后，制訂了這樣的施工方案：首先，從施工現場向外挖了若干條大深溝，把挖出來的土作為施工需要的新土備用，于是就解決了新土問題。第二步，從城外把汴水引入所挖的大溝中，于是就可以利用木排及船只運送木材石料，解決了木材石料的運輸問題。最后，等到材料運輸任務完成之后，再把溝中的水排掉，把工地上的垃圾填入溝內，使溝重新變?yōu)槠降亍Ｊ┕し桨负?jiǎn)單歸納起來，就是這樣一個過程：
挖溝（取土）→引水入溝（水道運輸）→填溝（處理垃圾）。 按照這個施工方案，不僅節約了許多時間和經費，而且使工地秩序井然，使城內的交通和生活秩序不受施工太大的影響，因而確實是很科學的施工方案。 丁謂在修復皇宮工程中，運用了整體的解決方案，使取土、運輸材料、處理垃圾三項繁重的任務協調起來，在總體上得到了最佳解決。馬上行動這一事件的原因:電信、煤氣、市政三家
沒統一協調，沒有從全局出發，缺少整
體統籌的觀念，給市民帶來不便。
好的處理方法：三家共同協商，一次
性地解決問題。79頁馬上行動2.科學性原則
系統分析一方面要有嚴格的工作步驟，另一方面盡可能地運用科學方法和數學工具進行定量分析，使決策的過程和結果更具說服力。
例如：在比較種植水稻是一年三季還是一年
兩季合算時，有人提出：三三進九不如二五一十，這是最簡單最實用的定量分析
科學性原則 田螺石螺，家喻戶曉。午夜時分常常見到不少食客相約三五知己在大排檔吃夜宵，桌上一盤炒螺，幾瓶啤酒，一聊就是半天。
　　可是，也有人邊細嚼美味的螺肉，邊“吐吐吐”地把吃進嘴巴里的泥巴、螺崽吐出來，埋怨螺肚泥巴螺崽多。客觀地說，食客缺乏吃螺技巧固然有之，廚師未盡責任也是原因之一。　　有一個流傳很久的民間辦法。先將田螺石螺放進盛滿清水的盆子里，再把菜刀、鍋鏟等非不銹鋼鐵器插進螺堆。第二天就可以發現這些鐵器上爬滿了螺，不僅盆底沉下一層螺吐出來的泥巴，母螺還產下很多螺崽。如果清理干凈后再重復處理，螺就繼續吐泥下崽。這樣，螺的肚子里便干凈多了。為何鐵器能催螺吐泥產崽，個中原因我也說不清楚，但我知道這個辦法有效，畢竟已流傳幾代人了。　　其實這種做法也不見得麻煩，只是略為拖延一點資金回收時間罷了。我細細一想，三三得九，不如二五一十。假設不作吐泥加工的炒螺每碟售三元，賣了三蝶也只得九元收入，還未必得寵；但已作吐泥加工的售五元一蝶，賣兩蝶就有十元收入，顧客還吃得既放心又開心。如此這般，何樂而不為呢？ 螺的處理3.綜合性原則
系統分析總是為實現系統目標服務的。當存在多個目標時，需要綜合分析，統籌兼顧，不可顧此失彼，因小失大。

現代醫學采用中西醫結合的方法攻克了許多
疑難雜癥——運用系統綜合性原則
綜合性原則湖北省的孝襄高速公路總投資額達72億元人民幣，是“十五”期間該省投資規模最大、建設里程最長的一條高速公路 。按照設計方案，孝襄高速公路要穿越占地面積達19km2的“洛陽銀杏保護區”，2萬多棵樹齡在百年以上的古銀杏樹將面臨毀滅性的破壞。銀杏樹的成長周期特別長，移栽成活率極低，一旦被毀損，勢必破壞當?shù)氐纳锒鄻有浴Ｈ绻淖畛醯脑O(shè)計方案，繞避保護區1.4km，工程指揮部就要為此增加投資4200萬元。根據以上內容，你認為孝襄高速公路的設計應該綜合考慮哪些目標？孝襄高速公路孝襄高速公路1：保護珍稀的銀杏名貴樹木。
2：控制工程投資額度、堅持原設計不變。 孝襄高速公路抱著洛陽銀杏園繞了個圈，好處有：
一是有利于保護我國珍稀物種銀杏樹，實現生物多樣性。
二是在當前國內外心血管疾病呈增加趨勢，治療心血管疾病的中藥銀杏供不應求的情況下，有利于保護和開發銀杏的藥物資源。
三是保住了當?shù)匕傩盏闹赂毁Y源。
湖北省隨州市洛陽鎮 有一個農夫帶一條狼、一只羊和一筐白菜過河。
如果沒有農夫看管，則狼要吃羊，羊要吃白菜。
但是船很小，只夠農夫帶一樣?xùn)|西過河。
請你幫農夫解決難題？如何過河？1）系統的優化的含義是指在給定的條件(或約束)下，根據系統的優化目標，采取一定的手段和方法，使系統的目標值達到最大化(或最小化)。
系統優化的意義實現系統的最優化，就可以在一定資源條件下，取得最佳的經濟效果，而投入的人力、物力、財力達到最小。
2、系統的優化探 究　　　如何減少學生就餐時間？2）系統優化的各要素優化目標、目標函數、影響系統優化的因素、約束條件影響系統優化的因素是指對系統的目標函數產生顯著影響，并且可以認為調節的因素。 約束條件是對系統的功能起著限制作用、并且是不
能人為調節的因素。如農作物的生長周期、氣候等因素。【案例】農作物種植系統的優化—農業間作套種目標函數是提高土地利用率和土地單位面積農作物收益總和之間的關系。農作物的生長周期、氣候等因素是約束條件影響系統優化的因素:套種的技術水平、套種的田間管理、病蟲害防治等等。 某家具廠要安排一周的計劃，產品是桌子和椅子。制作一張桌子需4平方木板及20小時工時，制作一張椅子需6平方木板及18小時工時；每周擁有木材板料600平方，可用工時400小時；每張桌子利潤50元，每只椅子利潤60元。按合同每周至少要交付8張桌子和5張椅子，假定所有產品都能銷售。問：該廠每周生產桌子和椅子的數量分別是多少時，能獲得最大利潤？利潤最大值用表示，桌子數用 表示,椅子數用 案例分析分析系統優化的各要素優化目標:獲得最大利潤
目標函數:
影響優化的因素:能人為調節的約束條件: （材料）（工時）完善、驗證3）最優化方法 為使系統達到最優的目標而提出的求解方法稱為最優化方法。系統優化的方法是多樣的，但無論運用怎樣的優化方法，都需要經過若干次完善和驗證，才能得出最優解或滿意解。閱讀：數學模型的最優化
現實
原型數學
模型數學
結論抽象求解原型分析
裝修施工的組織優化（P83 ）
分析：根據裝修的施工流程、資源利用、空間等要求進行分析，可以得到依次施工和平行施工兩種方案，思考各自的特點。 案例分析施工項目：教學樓裝修 施工內容：教學樓A、B、C棟，需要水電、木工、油漆三個施工過程，每個施工過程需要3周時間目標：組織裝修，使裝修工期和資源利用最為合理。方案一：按照施工要求，從A到B到C，依次施工方案二：按照施工要求，A、B、C棟同時進行施工（平行施工）方案三：按照施工要求，A、B、C棟進行流水施工。案例分析■
■
■
■
■
■
■
■
■■
■
■
■
■
■
■
■
■■
■
■
■
■
■
■
■
■■
■
■
■
■
■
■
■
■案例分析根據分析，確定按照方案三進行施工。選擇出最佳方案：方案三案例分析本節小結1.系統的含義
2.系統分析的一般步驟：1）明確問題，設立目標 2）收集資料，制定方案 3）檢驗核實，作出決策 4）分析計算，評價比較
3.系統分析主要原則:整體性、科學性、綜合性
4.系統優化的含義
5.系統優化各要素分析：優化目標、目標函數、影響因素、約束條件課堂練習2、下列不屬于系統分析的步驟是（ ）
A.推理歸納?? B.闡明問題? ?
C.分析研究?? D.評價比較1、系統分析的目的是：（ ） A.為了減少實驗的失敗
B.為了減少系統內子系統的要素  C.為了減少設計決策的風險
D.為了減少設計過程的不確定因素。CA3、趙明同學家所在街道的人行道路在一年內進行了鋪設通訊線路、煤氣管道、下水管道修理三次施工，給市民帶來了生活的不便，這說明對于道路的改造不符合系統分析的（ ）
A.整體性原則 B.動態性原則
C.綜合性原則 D.科學性原則4、系統優化的意義（?? ）
A.獲取系統的最佳效益或最佳功能???
B.改善系統的環境
C.調整系統的結構?????????????????
D.改變系統的特征課堂練習BAThank You !
