課件36張PPT。技術與設計Ⅱ城陽一中

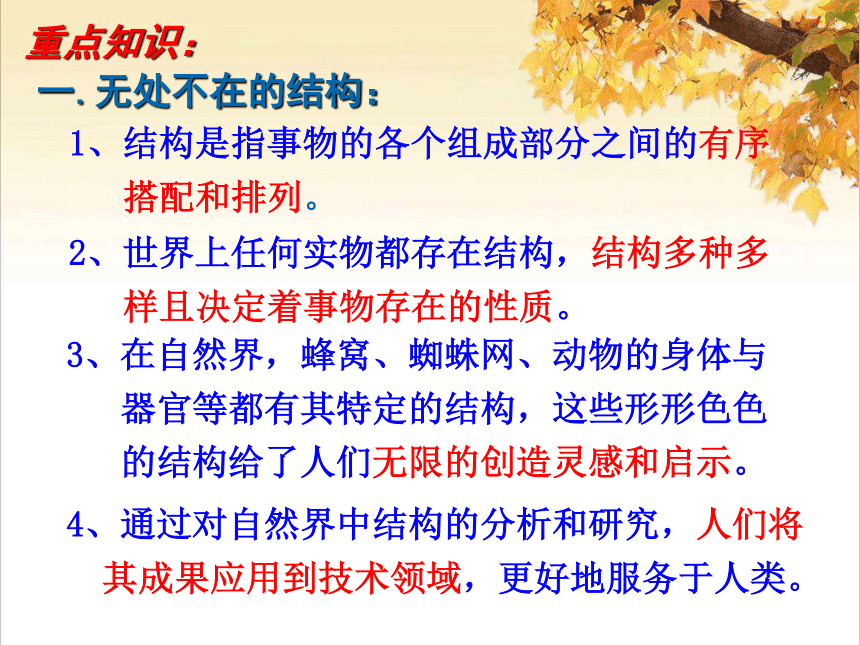

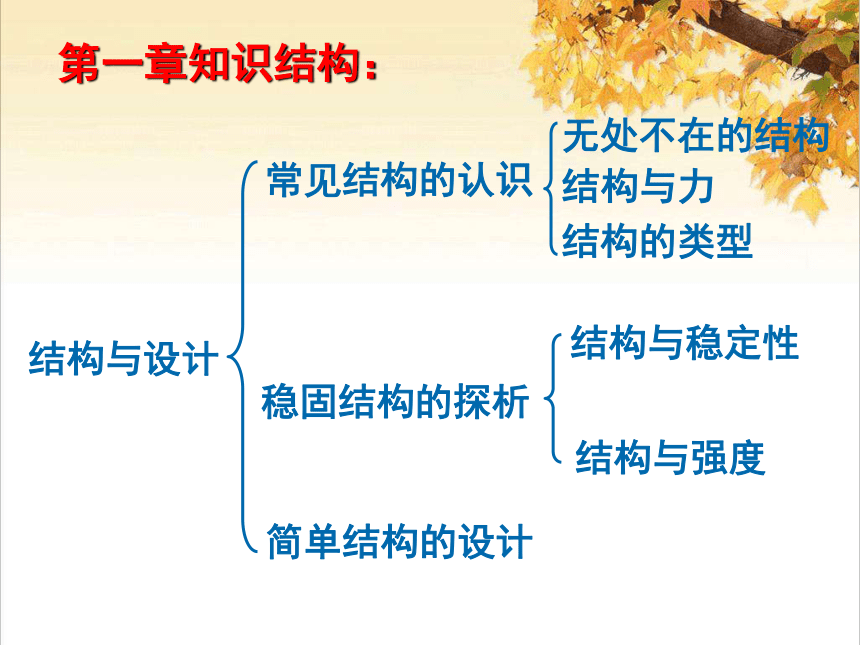

通用技術組通用第二模塊復習提綱第一章知識結構： 重點知識： 一.無處不在的結構：1、結構是指事物的各個組成部分之間的有序
搭配和排列。2、世界上任何實物都存在結構，結構多種多
樣且決定著事物存在的性質。3、在自然界，蜂窩、蜘蛛網、動物的身體與
器官等都有其特定的結構，這些形形色色
的結構給了人們無限的創造靈感和啟示。4、通過對自然界中結構的分析和研究，人們將

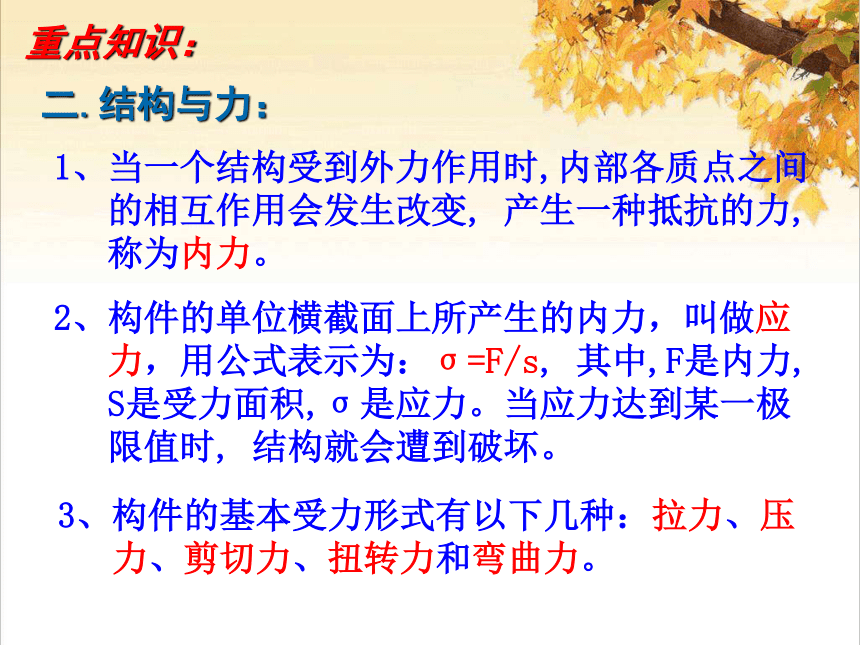

其成果應用到技術領域，更好地服務于人類。重點知識： 二.結構與力：1、當一個結構受到外力作用時,內部各質點之間
的相互作用會發生改變, 產生一種抵抗的力,
稱為內力。2、構件的單位橫截面上所產生的內力，叫做應
力，用公式表示為：σ=F/s, 其中,F是內力,
S是受力面積,σ是應力。當應力達到某一極
限值時, 結構就會遭到破壞。3、構件的基本受力形式有以下幾種：拉力、壓

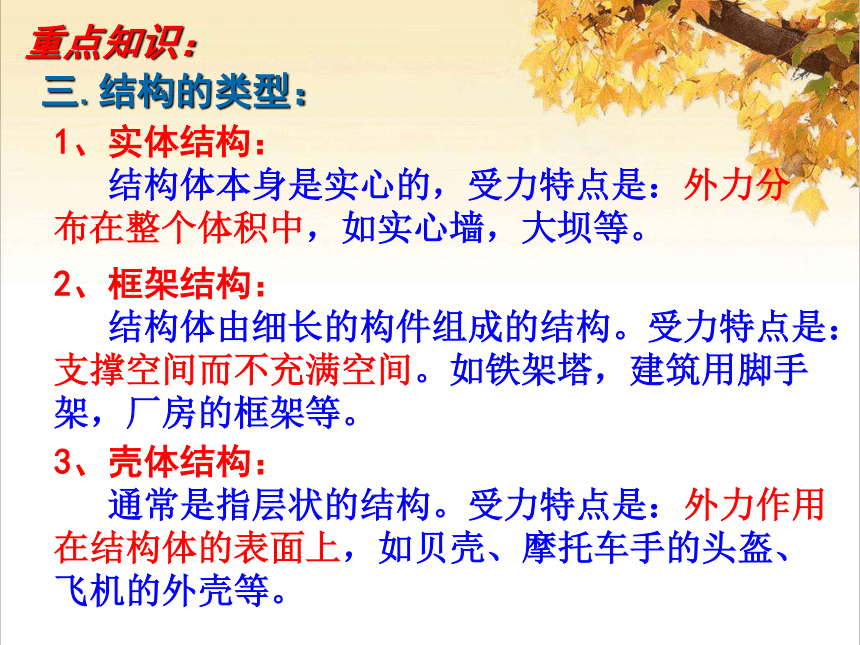

力、剪切力、扭轉力和彎曲力。重點知識： 三.結構的類型：1、實體結構：
結構體本身是實心的，受力特點是：外力分布在整個體積中，如實心墻，大壩等。2、框架結構：
結構體由細長的構件組成的結構。受力特點是：支撐空間而不充滿空間。如鐵架塔，建筑用腳手架，廠房的框架等。3、殼體結構：

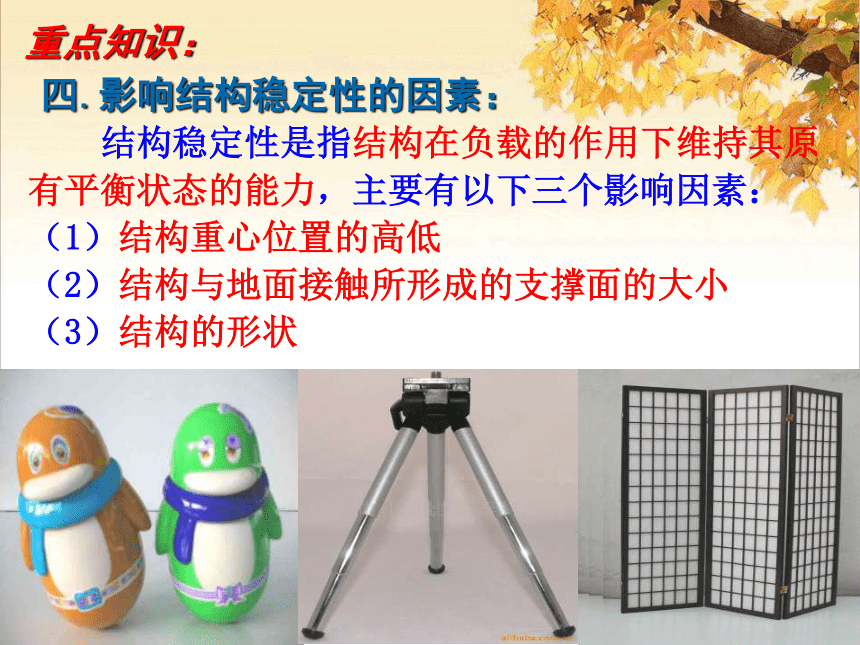

通常是指層狀的結構。受力特點是：外力作用在結構體的表面上，如貝殼、摩托車手的頭盔、飛機的外殼等。重點知識： 四.影響結構穩定性的因素： 結構穩定性是指結構在負載的作用下維持其原有平衡狀態的能力，主要有以下三個影響因素：
（1）結構重心位置的高低
（2）結構與地面接觸所形成的支撐面的大小

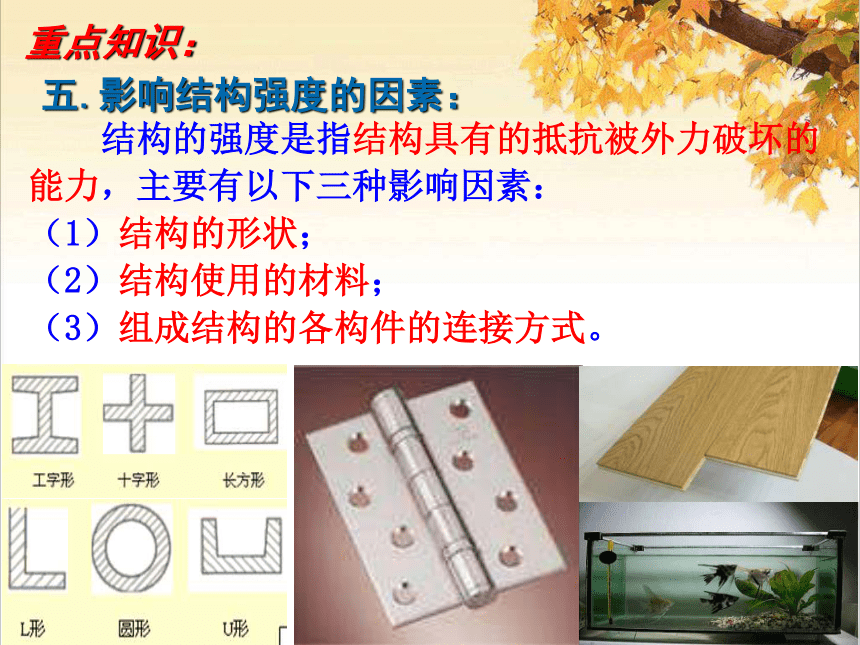

（3）結構的形狀重點知識： 五.影響結構強度的因素： 結構的強度是指結構具有的抵抗被外力破壞的能力，主要有以下三種影響因素：
（1）結構的形狀；
（2）結構使用的材料；

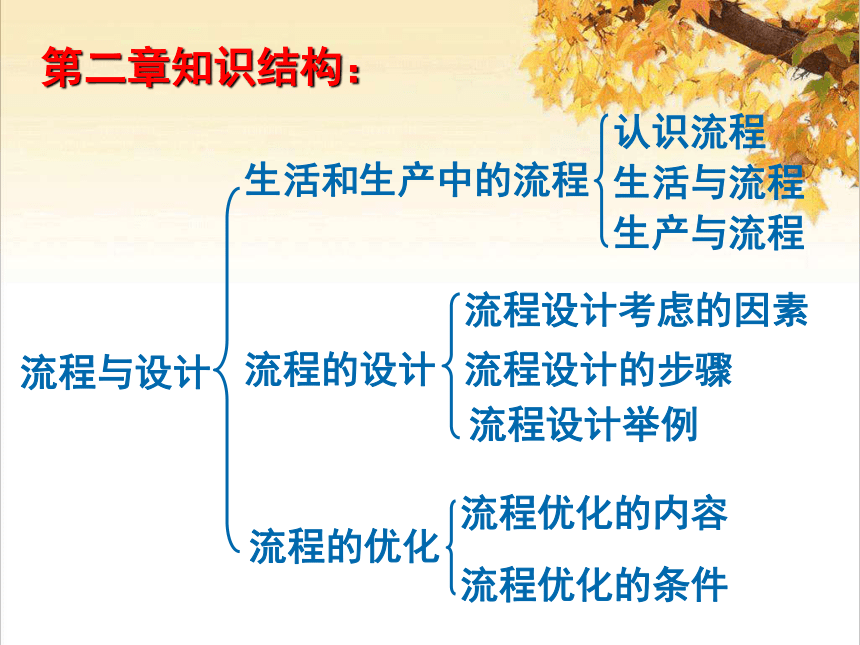

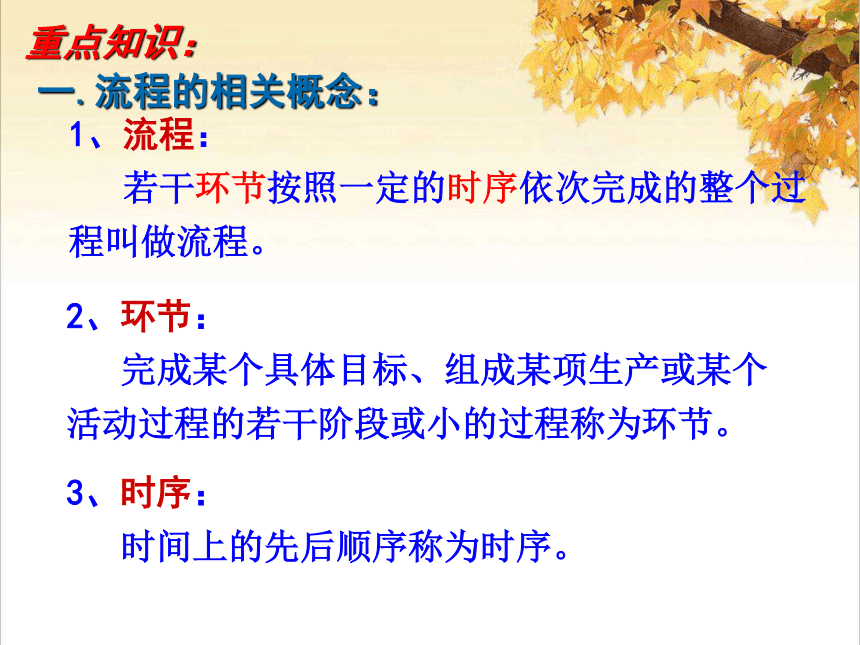

（3）組成結構的各構件的連接方式。第二章知識結構： 重點知識： 一.流程的相關概念：1、流程：
若干環節按照一定的時序依次完成的整個過
程叫做流程。2、環節：
完成某個具體目標、組成某項生產或某個活動過程的若干階段或小的過程稱為環節。3、時序：

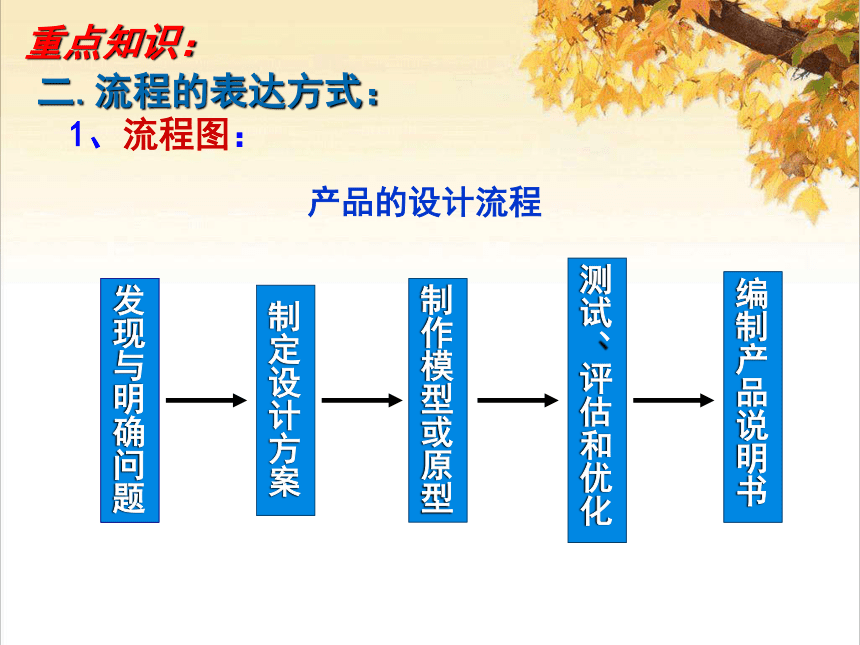

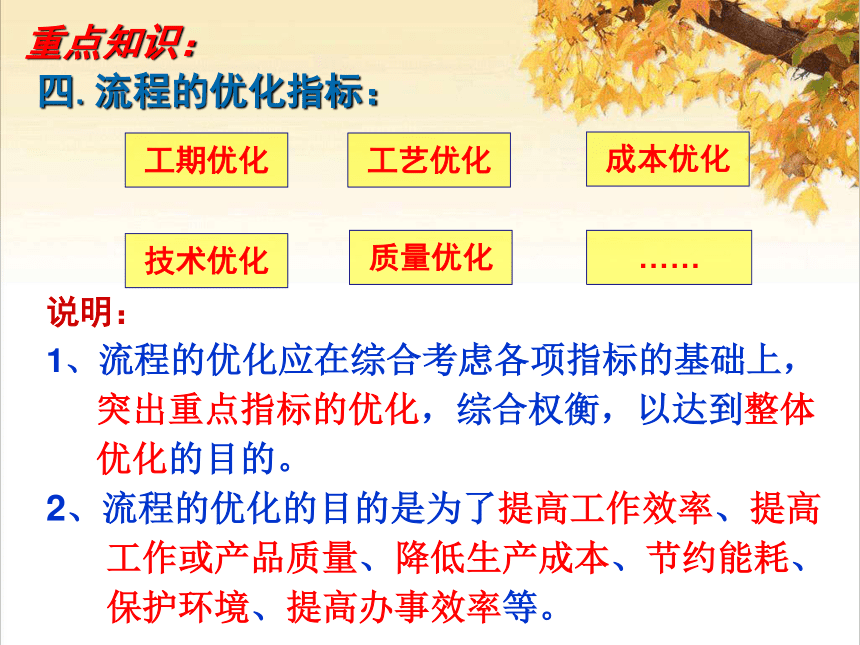

時間上的先后順序稱為時序。重點知識： 二.流程的表達方式：1、流程圖： 制定設計方案發現與明確問題制作模型或原型測試、評估和優化編制產品說明書產品的設計流程重點知識： 四.流程的優化指標：工期優化工藝優化成本優化質量優化……技術優化說明：
1、流程的優化應在綜合考慮各項指標的基礎上，
突出重點指標的優化，綜合權衡，以達到整體
優化的目的。
2、流程的優化的目的是為了提高工作效率、提高
工作或產品質量、降低生產成本、節約能耗、

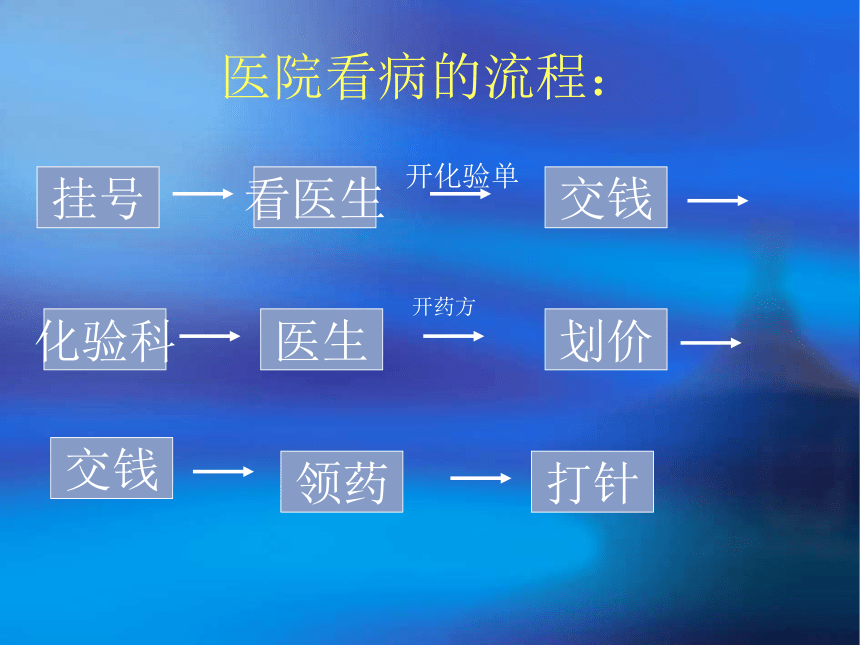

保護環境、提高辦事效率等。醫院看病的流程：掛號看醫生交錢化驗科醫生劃價交錢領藥打針開化驗單開藥方3.流程設計應考慮的基本因素是( ）課堂練習： A．流程的環節 B．流程的時序
C．流程是否已優化
D．事件活動的內在屬性和規律C4.以下哪個不可以作為2008年北京奧運會比賽日程安
排的流程表達形式（ ）A．圖示表達 　　　 B．表格表達
C．文字表達 D．三視圖表達D5.關于流程，下列觀點錯誤的是（ ) A．任何流程的時序都是不可以更改的
B．不可顛倒的時序往往反映了事物的內在規律
C．合理正確的流程引導我們正確做事
D．生活中處處有流程A第三章知識結構： 重點知識： 一.系統的概念： 由相互聯系、相互作用、相互依賴和相互制約的若干要素或部分組成的具有特定功能的有機整體，稱為系統。1.至少要有兩個或兩個以上的要素（部分）才能
組成系統 ；
2.各要素（部分）之間互相聯系、互相作用，按
照一定方式形成一定整體；
3.系統的功能是各個要素的功能中所沒有的。二.構成系統的三要素：重點知識： 三.系統的分類：按人類干預的情況： 自然系統和人工系統
如:人體系統 城市系統
按運動狀態： 靜態系統和動態系統
靜態和動態是相對的
按內容和要素的性質： 實體系統和抽象系統
自行車的傳動系統 機算機操作系統
按與環境的關系： 開放系統和封閉系統
氨氣的合成系統 生態系統四.系統的基本特性：
整體性、相關性、目的性、動態性、環境適用性五.系統分析的原則：整體性原則 科學性原則 綜合性原則2. 系統的基本特性 整體性：系統是一個整體，它不是各個要素的簡單
相加，系統的整體功能是各要素在孤立狀態下所沒有
的。(任何一個要素出現故障，都會影響到整體功能)
例如：一堆沙子、鋼材水泥和繩索散放在一起沒什么意義，但要用他們造成一座橋梁，就有了交通的功能。其中，不論誰出了問題都會出現事故。
相關性：是指組成系統的各要素之間或系統整體與
部分之間的相互作用、相互聯系。
例如：當支撐橋梁的支柱間距增大時，則梁的厚
度要增加，否則不足以承受設計所需的重力。
目的性：任何系統都具有某種目的，都要實現一 定的功能，這也正是區別不同系統的標志。
動態性：任何系統都是一個動態的系統，處在運動變化和發展之中。
例如：CPU上安裝的小風扇會隨溫度的高低變化速度。
環境適應性：一個系統與所處環境之間通常都有物質、能量和信息的交換，外界環境的變化會引起系統特性的改變，并相應引起系統功能和系統內各部分 相互關系的變化。
例如：人自身就是一個系統，不論初夏秋冬都能保持恒溫，體現了人體對環境的適應。系統分析含義：為了發揮系統的功能，實現系統的目標，運用科學的方法對系統加以周詳?shù)目疾臁⒎治觥⒈容^、試驗，并在此基礎上擬訂一套有效的處理步驟和程序，或?qū)υ械南到y(tǒng)提出改進方案的過程。
基本方法：把一個任務放在系統的運行過程中加以考察，運用邏輯推理和分析計算，研究分析這個任務以及任務的各個因素，找出規律性，提出可行性方案，使系統整體達到理想的目的。系統分析的主要原則整體性原則：系統分析首先著眼于系統整體，要先分析整體，再分析部分；先看全局，后看局部；先看全過程，再看某一階段
科學性：盡可能的運用科學方法和數學工具進行定量分析
綜合性：綜合分析，統籌兼顧，不可顧此失彼，因小失大。例：解決城市交通擁堵問題，應該把城市看作是一個大的系統，全面考慮各種變化因素及其相互影響。從系統思想的角度看，這稱為：
系統分析第四章知識結構： 為了使事物按照人們的意愿發展,人們就要對事物進行適當?shù)目刂?大禹治水的故事流傳千古重點知識： 一.控制的相關概念：1、控制：
　　人們按照自己的意愿或目的，通過一定的手段，使事物向期望的目標發展，這就是控制。2、控制的分類：
　　按照控制過程中人工干預的情形來分，控制有人工控制和自動控制。3、控制系統的分類：
　　控制系統又分為開環控制系統和閉環控制系統。1、閉著眼睛畫：
人腦控制手畫鼻子：人腦——手——鼻子；
控制過程中，沒有反饋環節，不能對控制結果加以修正、調節。是個單程的控制流向。這種控制，稱為開環控制。
2、睜著眼睛畫：
人腦控制手畫鼻子，在此過程中，眼睛可以把手的位置及畫的效果及時反饋給大腦，使得大腦準確精細的控制手去畫好鼻子。控制過程中有反饋環節可以把控制結果反饋給人腦，控制流向形成了閉合回路。這種控制稱為閉環控制。
人腦——手——畫鼻子|
|———眼睛—————|
例如：
自動門集成電路電機自動門又如：
自動水箱重點知識： 二.開環控制系統：1、含義：
　　控制系統的輸出量不對系統的控制產生任何影響，這種控制系統稱為開環控制系統。　2、特點：
　　輸出量直接受輸入量的控制，信號傳遞方向是單向的。3、表示：　　重點知識： 三.閉環控制系統：1、含義：
　　系統的輸出量返回到輸入端，并對控制過程產生影響的控制系統稱為閉環控制系統。　2、特點：
　　閉環控制系統是在開環控制系統的基礎上增加了一個由檢測裝置組成的反饋環節。3、表示：　　例: 電子門鈴的開環電子控制系統 用手按動按鈕開關,輸入一個觸發信號
音樂集成電路經過觸發后工作,產生一組載有”音樂”的電信號.
揚聲器將電信號轉變?yōu)橐魳仿?
輸出的音樂聲的變化對系統的控制狀態并不產生影響,即不存在反饋.輸入:
控制(處理):
輸出:
特點:解決“閉環控制系統”相關問題：
實例：
鷹發現獵物后，馬上用眼睛估計它與獵物相距的距離和獵物的方位，并向獵物飛行去。在飛行的過程中，鷹的眼睛不斷測出自己與獵物的差距，大腦不斷作出判斷，通過調整翅和尾的飛行狀態，以縮小差距，使自己的位置越來越接近獵物，直到捕獲到它為止，這一過程就是鷹的飛行控制過程，是閉環控制過程。 過程分析：重點知識： 四.閉環控制系統中的干擾與反饋：1、干擾因素：
　　在控制系統中，除輸入量（給定值）以外，引起被控量變化的各種因素稱為干擾因素。　2、反饋：
　　控制系統中，將輸出量通過檢測裝置返回到輸入端并與輸入量進行比較的過程，就是反饋。
閉環控制系統中的反饋可分為正反饋和負反饋。五.控制系統的分析方法：功能模擬法黑箱方法越戰時，平均每殺死一名士兵需要20萬發子彈，而一名狙擊手卻平均只需1.3發 。，因為他們射擊時所面對的干擾因素不同。黑箱操作法：通過輸入與輸出的關系來推測其內部的特性和功能。如挑西瓜、中醫診病、CT等。
