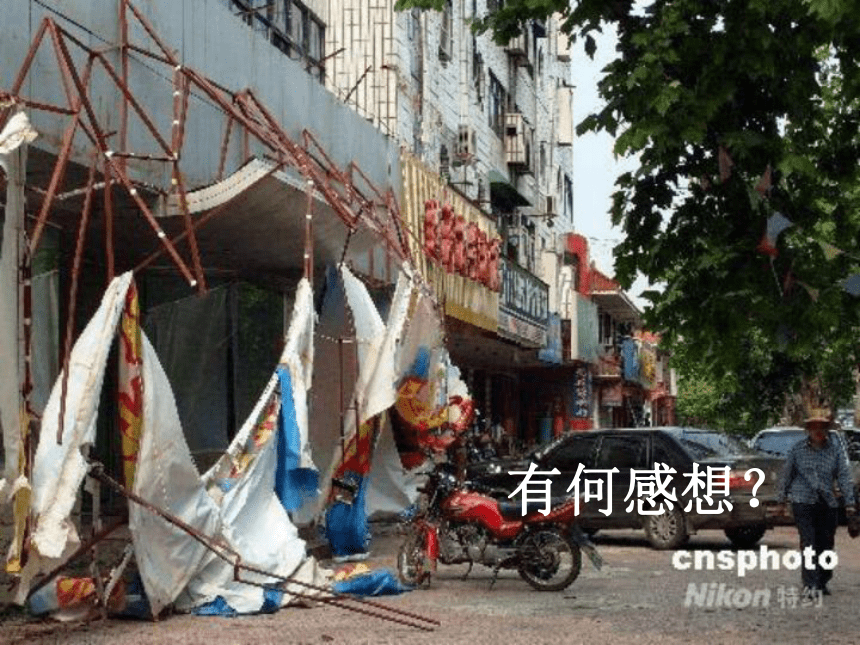

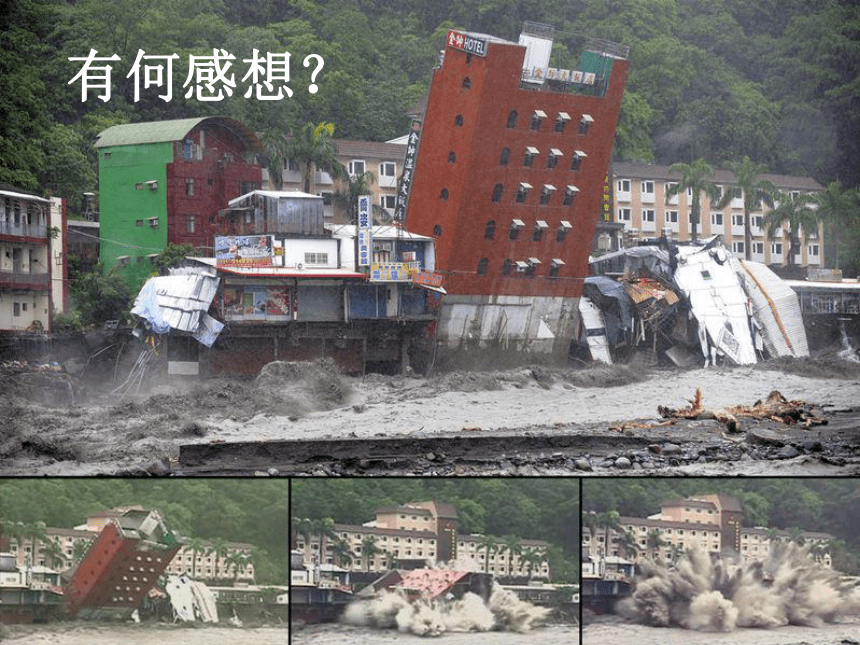

課件52張PPT。第三節 結構的強度與穩定性（一）淄博中學 有何感想？有何感想？有何感想？有何感想？一、“結實”和“穩”課本技術實驗

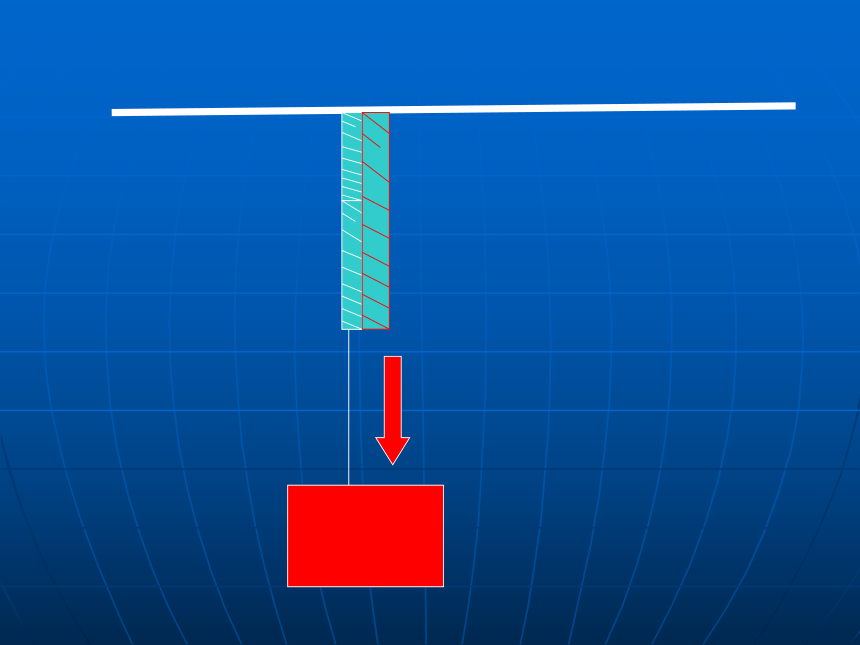

試驗1 簡易拉伸試驗

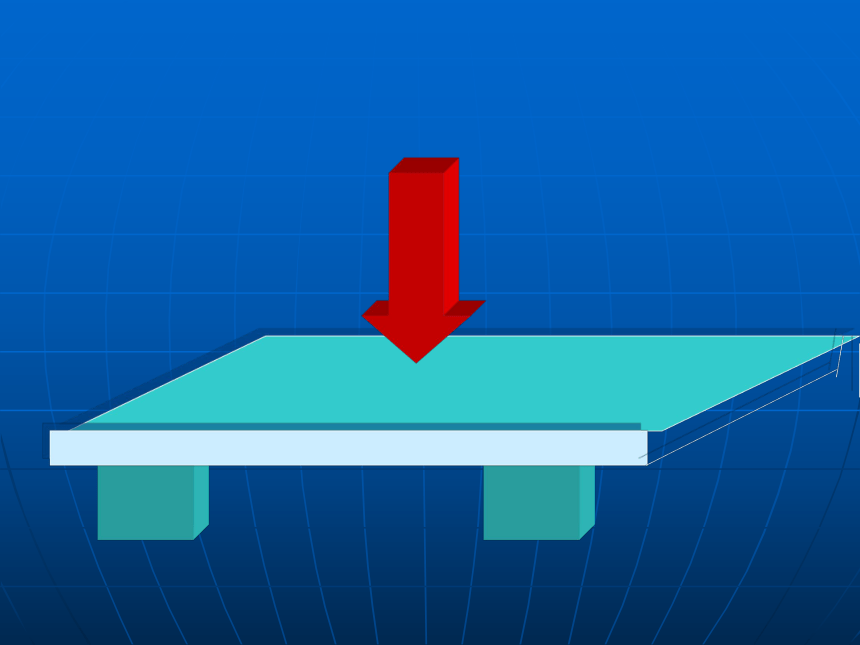

試驗2 簡易彎曲試驗
試驗3 簡易組態試驗試驗1 簡易拉伸試驗結論：
多股繩比單股繩抗變形能力 ，即：粗繩抗拉強度

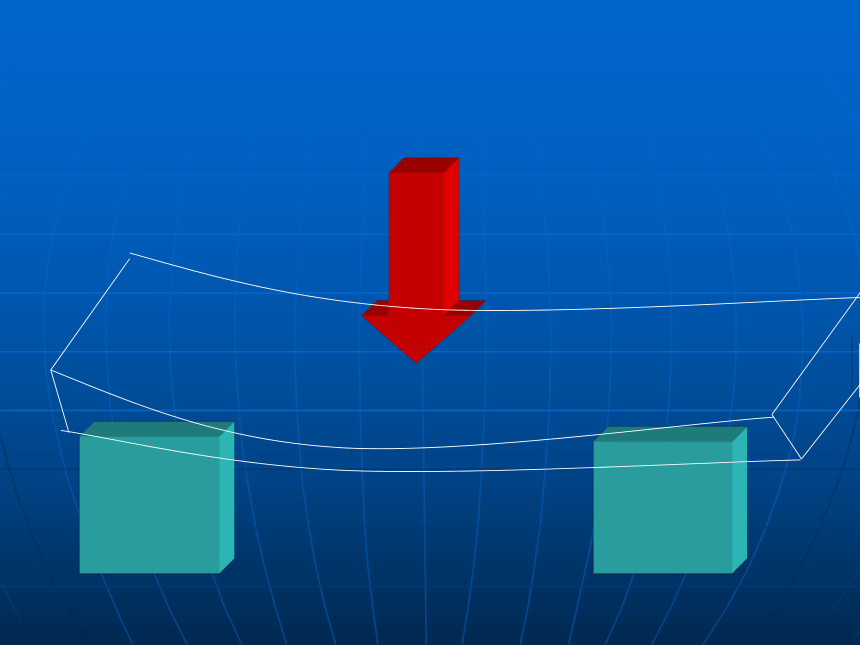

大大試驗2 簡易彎曲試驗結論： 厚梁比薄梁的截面積 ，抗彎強度 。大大試驗3 簡易組態試驗
PP結論？三角形比四邊形穩定技術試驗后的回顧與思考前面的技術試驗，讓我們思考了哪些問題呢？自學課本p24應力與強度內力是什么？
外力使構件發生變形的同時，構件內部分子之間隨之產生一種抵抗變形的抵抗力，稱為內力 。
內力，就是用來抵抗外力與變形，并力圖使變形部分復原的力。內力內力內力如何抵抗外力圖示1內力如何抵抗外力圖示2內力內力內力如何抵抗外力圖示3彎曲力內力應力是什么？如何計算？單位？
應力：作用在單位面積上的內力。
δ＝
容許應力是什么？
材料能承受的應力有一個最大值，稱為容許應力。對應最大內力。
當外力大于內力的最大值，或者結構受到的應力大于容許應力時，結構就會被破壞。何為強度？如何表述？
物體抵抗變形的能力稱為強度。
結構的最大內力越大，要破壞它所需的外力也就越大，也可以說，它的強度越大。
強度可以通過應力來衡量。同一截面積，容許應力越大，強度也就越 ；容許應力越小，強度也就越 。大小容許應力和應力的差別？通用技術·技術與設計二第三節 結構的強度與穩定性 【結構的強度】①圖中的花桿支柱，最薄弱的地方是______處，
原因是__________________________________________。B此處截面積最小，材料承受應力最大學以致用：　　閱讀課本P26材料，回答下列問題:②如果置于上板面的荷載超過桿件的承受能力，桿件會發生變形為________。斷裂 影響結構強度的因素——形狀1.構成的形狀略有改變，強度就會改變。
不同形狀的結構有著不同的強度。結構的形狀對強度的影響主要是
一是結構的外部形狀。
二是結構的構件截面積形狀。
構件的截面積形狀各種各樣，有工字形、十字形、長方形、L形、圓形、U形、扭轉形等。不同橫截面形狀的構件所能承受力的程度是不一樣的。 影響結構強度的因素——形狀“工”字形橫梁
被廣泛應用通用技術·技術與設計二第三節 結構的強度與穩定性 【結構的強度】③同形狀，同尺寸的花展架，為什么鐵質的 比木質的更能承載？答：因為鐵質的容許應力比木質的容許應力大。學以致用：　　閱讀課本P26材料，回答下列問題: 影響結構強度的因素——材料2.形狀相同，材料不同，強度就不同。
任何構件在設計和使用過程中都要考慮構成材料的各種屬性。?
通用技術·技術與設計二第三節 結構的強度與穩定性 【結構的強度】探究試驗：☆ 實驗一：簡易紙板彎曲試驗記錄表☆ 瓦楞狀結構比平板狀結構承受能力強彎曲得厲害看不到彎曲依然無明顯彎曲 不同的連接方式，受力傳遞方式和效果不一樣。 影響結構強度的因素——材料的連接方式閱讀材料p27“連接方式多種多樣”從實現連接的形態來看連接方式有哪些？
從連接件的狀態來看連接方式有哪些？
鉸連接——被連接的構件在連接處不能相對
移動，但能相對轉動。 剛連接——被連接的構件在連接處既不能相對移動，也不能相對轉動，具體有榫接、膠接、焊接等。（1）．對一個用4根小木條釘成的相片框,使它更牢固的做法是什么?馬上行動可用直角鐵片固定在連接處的背面。（2）．比較左圖中同一結構的幾種連接方式,請預言哪種連接方式的強度更好。 左邊的榫卯連接的強度最大，上下、左右、前后各方向都被牢牢固定住，所以強度最大。中間的連接方式強度最小，釘子是從側面釘進去的，中間的橫梁不能承受較重物體的壓力，所以強度最小。14、下列自行車四個部位的連接中屬于鉸連接的是B10、下列常用工具中屬于剛連接的是D一根筷子和一把筷子的故事古代有幾兄弟經常打架，父親就給他們現身說法：一根筷子容易被人折斷，兩根筷子還是容易折斷，三根筷子有點難……十根筷子就折不斷了。從此，幾兄弟便團結起來。
試解釋，為何一根筷子容易斷，多根筷子不易斷？
答：一根筷子的截面積小，所受應力就大；多根筷子一起，截面積變大了，所受應力就小了
已知結構的容許應力為50 N/cm2，截面積為4 cm2，外力沖擊產生的內力為180N，請問結構會被破壞嗎？（解法1）　180/4＝45 N/cm2，小于容許應力，所以不會被破壞
（解法2）　4*50N/cm2＝200N，外力小于內力的最大值，所以不會被破壞。 如何判斷外力能否破壞結構？
1、假設內力等于外力，計算出應力，與容許應力比較，如果大于容許應力，結構會被破壞。
2、由容許應力計算出最大內力，如果外力比最大內力還要大，則結構會被破壞。
P26 試一試假設花桿支柱最粗處的直徑為3cm，最細處的直徑為最粗處的一半，外力沖擊所產生的內力為30N，試計算支柱上的最大應力為多少？ 　　解：最細處的截面積最小，所受的應力最大，最容易被破壞，是整個支柱最薄弱的地方，所以支柱所能承受的最大應力取決于最細處的應力。
δ＝30/（3.14*0.75*0.75）=16.98 N/cm2謝謝合作 ！
