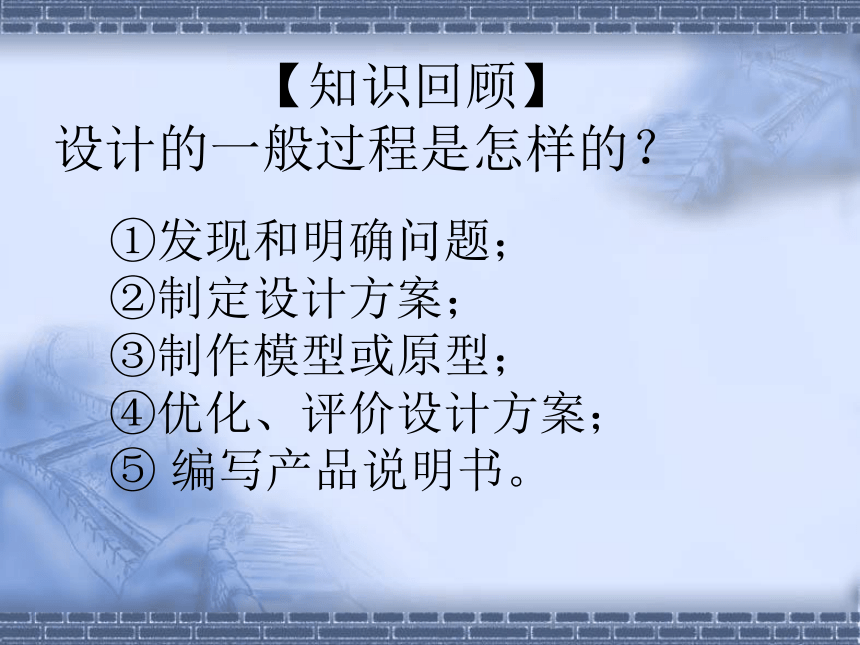

課件18張PPT。【知識回顧】
設計的一般過程是怎樣的？
①發現和明確問題；
②制定設計方案；
③制作模型或原型；
④優化、評價設計方案；
⑤ 編寫產品說明書。

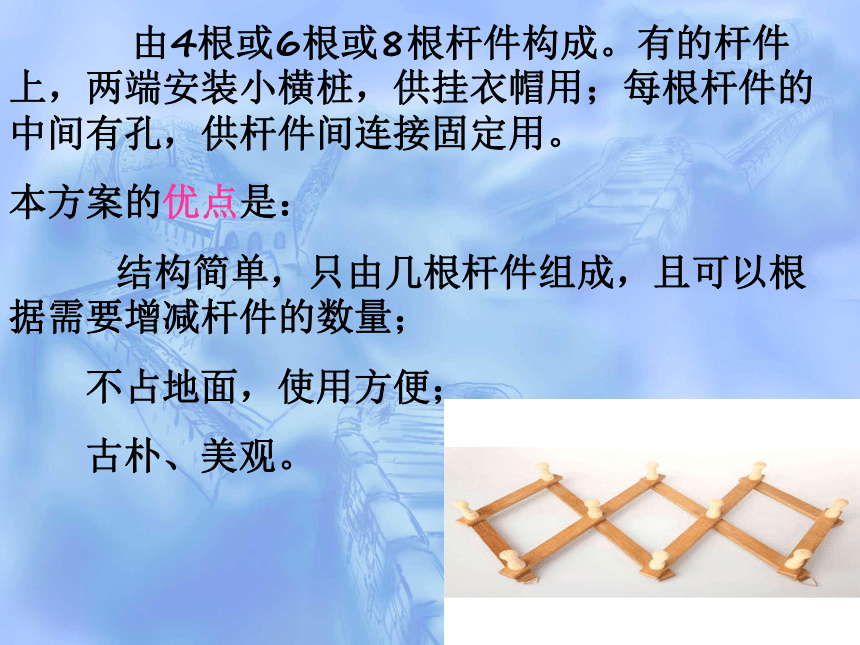

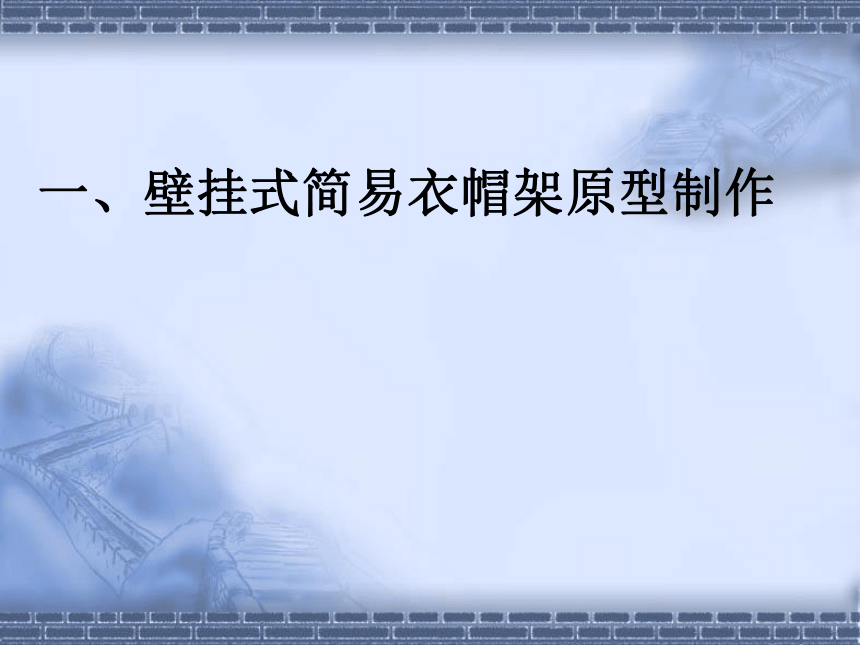

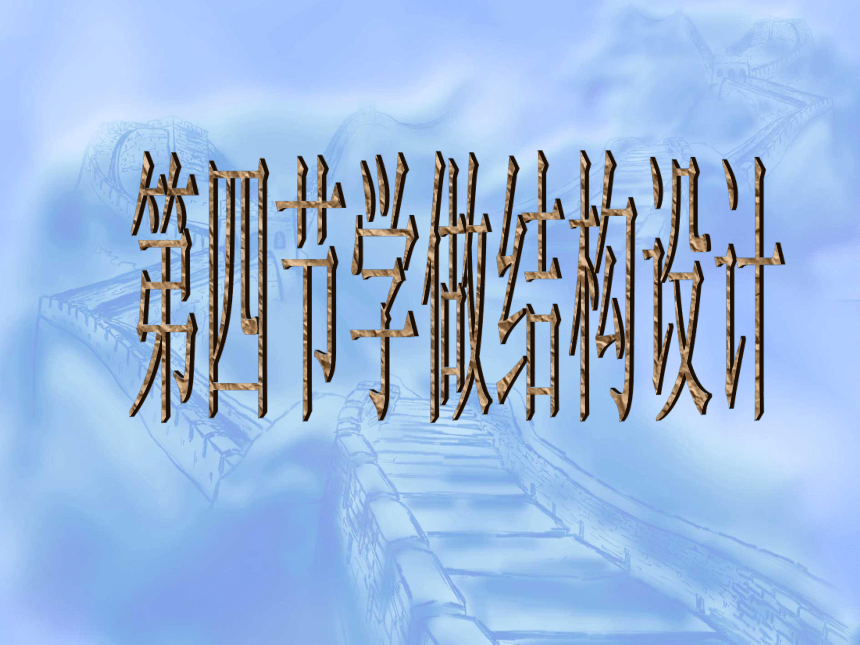

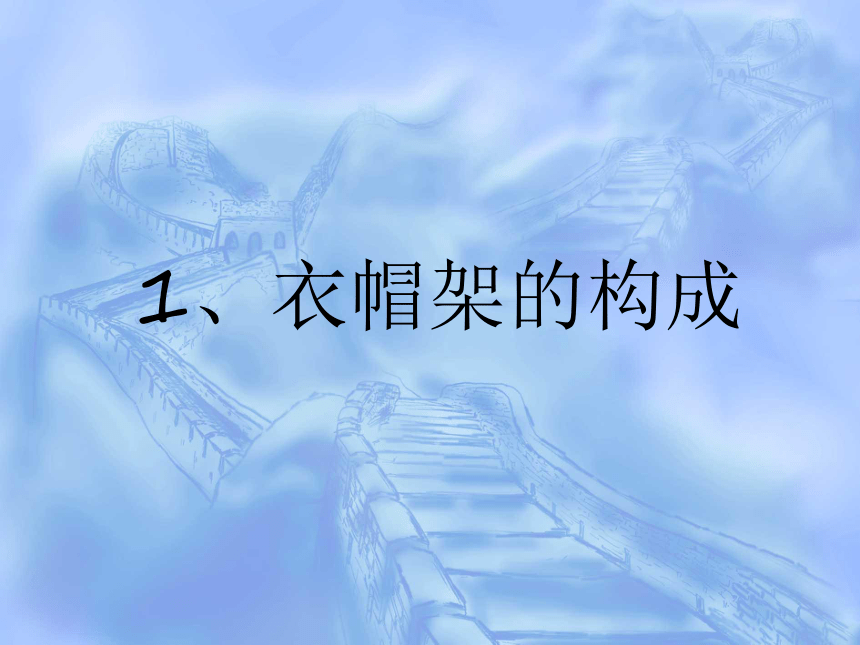

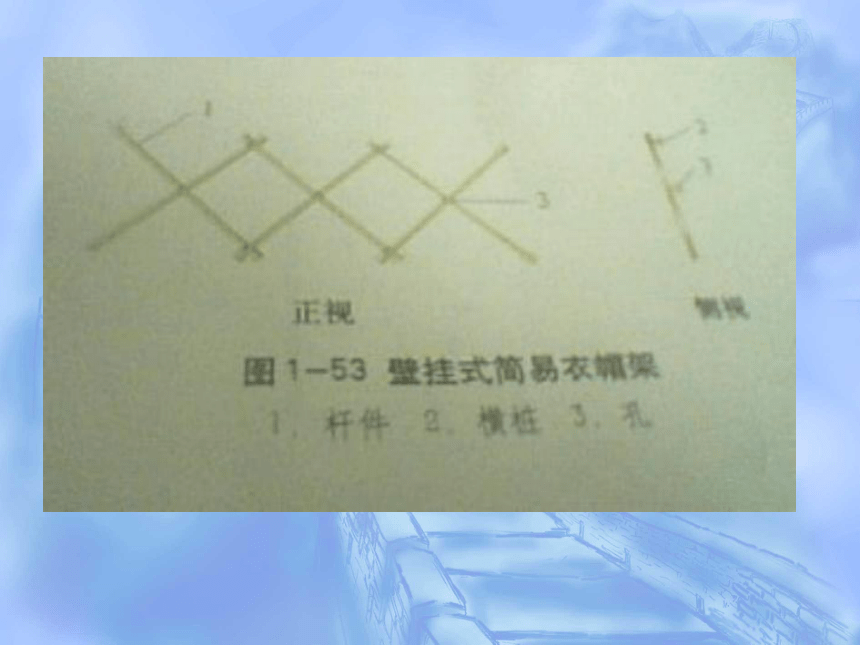

第四節學做結構設計一、壁掛式簡易衣帽架原型制作請同學們看下面圖片并思考衣帽架哪些構成？ 1、衣帽架的構成 由4根或6根或8根桿件構成。有的桿件上，兩端安裝小橫樁，供掛衣帽用；每根桿件的中間有孔，供桿件間連接固定用。
本方案的優點是：
結構簡單，只由幾根桿件組成，且可以根據需要增減桿件的數量；
不占地面，使用方便；
古樸、美觀。一、發現與明確問題
1、這種衣架屬于什么結構類型？
2、當小橫樁上掛有衣物時，各桿件要承受哪些力？
3、從強度的角度看，它的最薄弱處在哪里？
4、這種結構穩定嗎？為什么？
5、桿件的長度、橫截面尺寸與結構的什么性能有關？
6、應采用什么形狀的桿件？
7、這種衣帽架有些什么缺點？
1、這種衣架屬于什么結構類型？框架結構 2、當小橫樁上掛有衣物時，各桿件要承受哪些力？拉力3、從強度的角度看，它的最薄弱處在哪里？ 每個桿件中間和兩頭有孔，供桿件連接固定用，但孔處桿件橫截面積減小，應力變大，桿件的抗彎能力降低，連接處就容易損壞。4、這種結構穩定嗎？為什么？ 不穩定。因為它采用的是矩形框架結構，并采用鉸接的連接方式，所以無法穩定。5、桿件的長度、橫截面尺寸與結構的什么性能有關？強度6、應采用什么形狀的桿件？方形倒楞桿件 7、這種衣帽架有些什么缺點？載荷量小，
穩定性差。二、確定設計方案（1）根據使用的需求，確定桿件的數量。
（2）根據荷載的分析，選定制作桿件和小橫樁的材料尺寸。
（3）畫草圖，標明比例尺。
（4）小組討論，考慮問題7，做必要改進，確定方案?！净顒印繉W生繪制正規圖紙
【活動】制作原型【問題探討】明確結構設計應解決哪些問題？1、明確結構的功能是什么。
2、從功能角度進行結構的強度和穩定性的分析。
3、確定設計方案。
4、選擇什么材料（包括材料的種類、形狀、尺寸）。
5、連接方式如何。
6、如何根據尺寸、繪制草圖。
7、制作原型或模型時，注意哪些問題。
8、從哪幾個角度評價設計方案。
