課件45張PPT。第二章 技術世界中的設計1．什么是人機關系
（1）概念：當我們使用這些物品時，物品就與人產生了一種相互的關系，這種相互的關系稱為人機關系
（2）“機”：除機器外，還指工具，設施，家具，交通車輛等

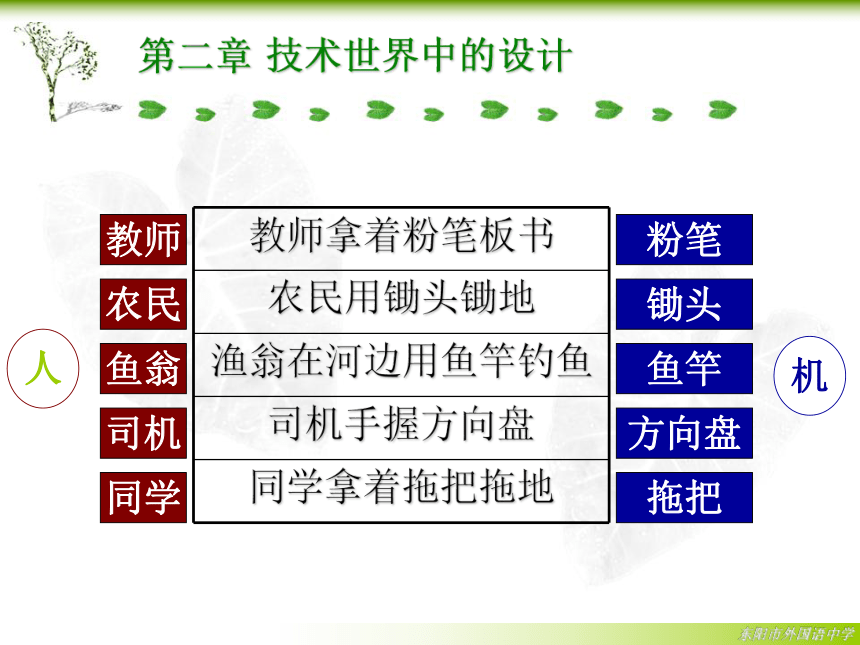

常見的“機”有哪幾類？勞動工具(機器、設備、儀器、儀表等)生活用品(家具、日常生活用品等)環境第二章 技術世界中的設計人機教師農民魚翁司機同學粉筆鋤頭魚竿方向盤拖把第二章 技術世界中的設計

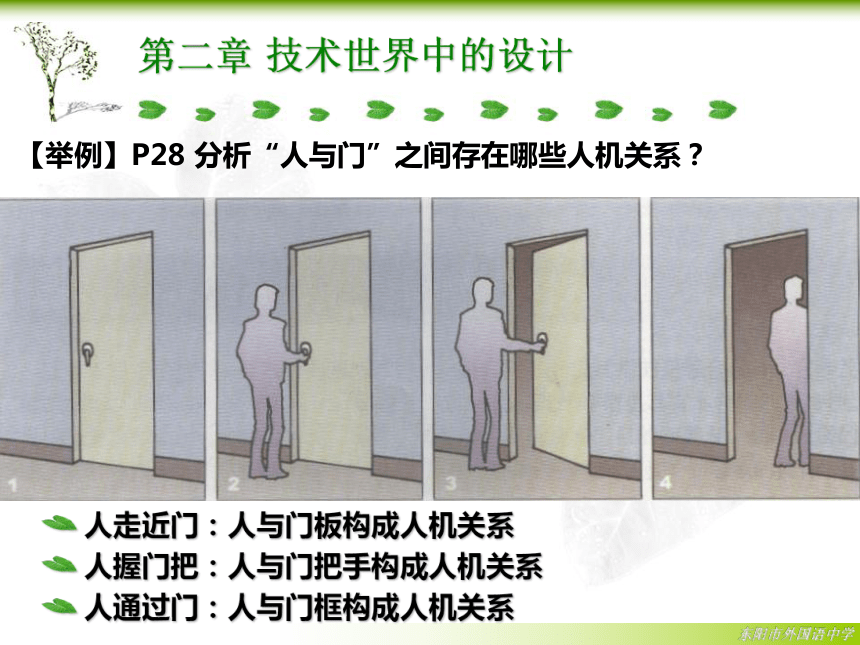

人走近門：人與門板構成人機關系
人握門把：人與門把手構成人機關系
人通過門：人與門框構成人機關系

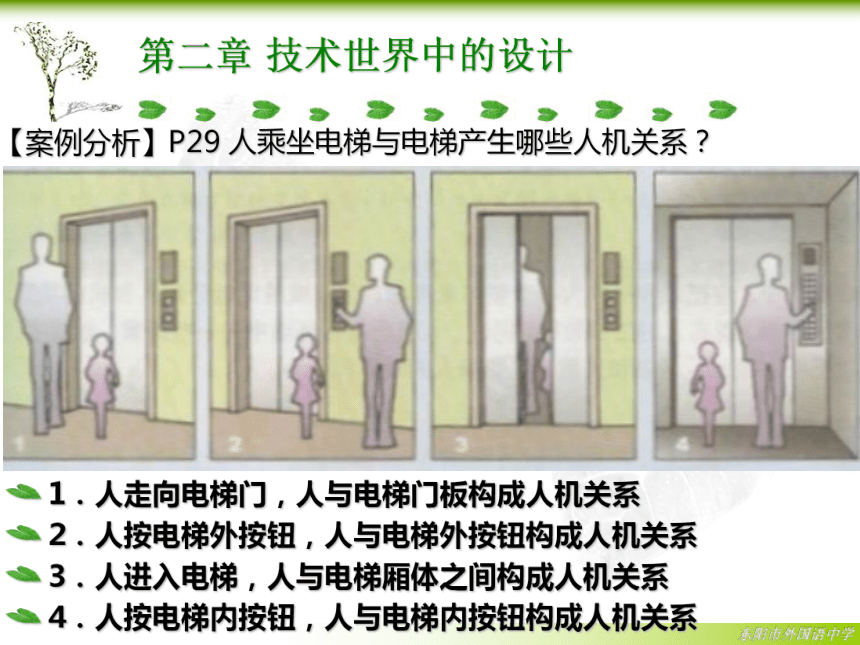

【舉例】P28 分析“人與門”之間存在哪些人機關系？第二章 技術世界中的設計【案例分析】P29 人乘坐電梯與電梯產生哪些人機關系？1．人走向電梯門，人與電梯門板構成人機關系
2．人按電梯外按鈕，人與電梯外按鈕構成人機關系
3．人進入電梯，人與電梯廂體之間構成人機關系
4．人按電梯內按鈕，人與電梯內按鈕構成人機關系

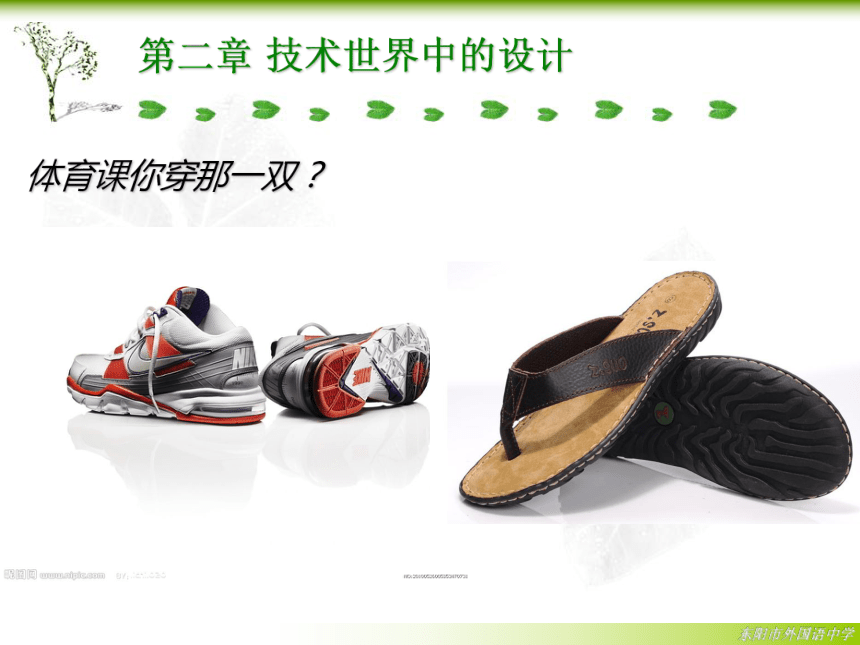

第二章 技術世界中的設計體育課你穿那一雙？
第二章 技術世界中的設計運動完休息？

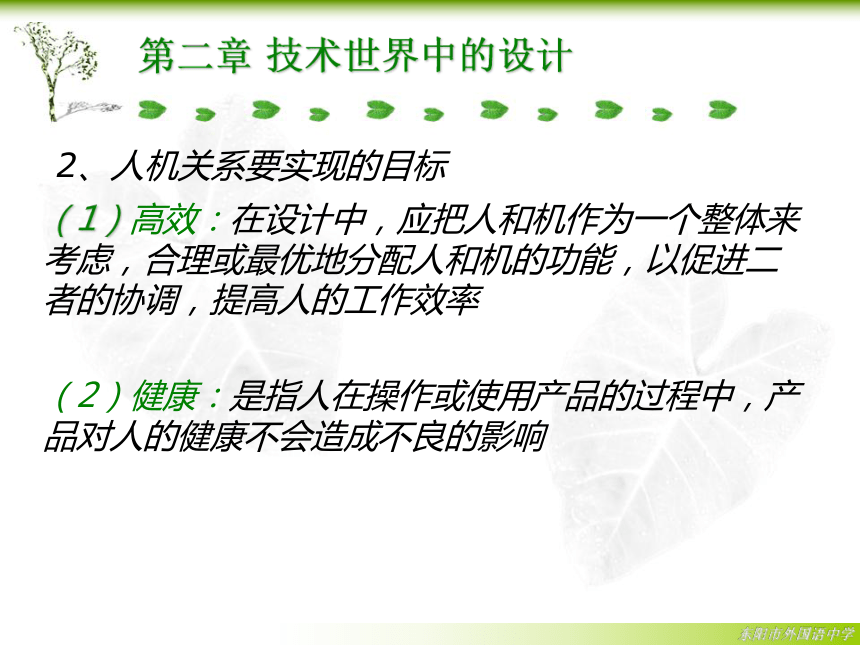

第二章 技術世界中的設計2、人機關系要實現的目標
（1）高效：在設計中，應把人和機作為一個整體來考慮，合理或最優地分配人和機的功能，以促進二者的協調，提高人的工作效率
（2）健康：是指人在操作或使用產品的過程中，產品對人的健康不會造成不良的影響

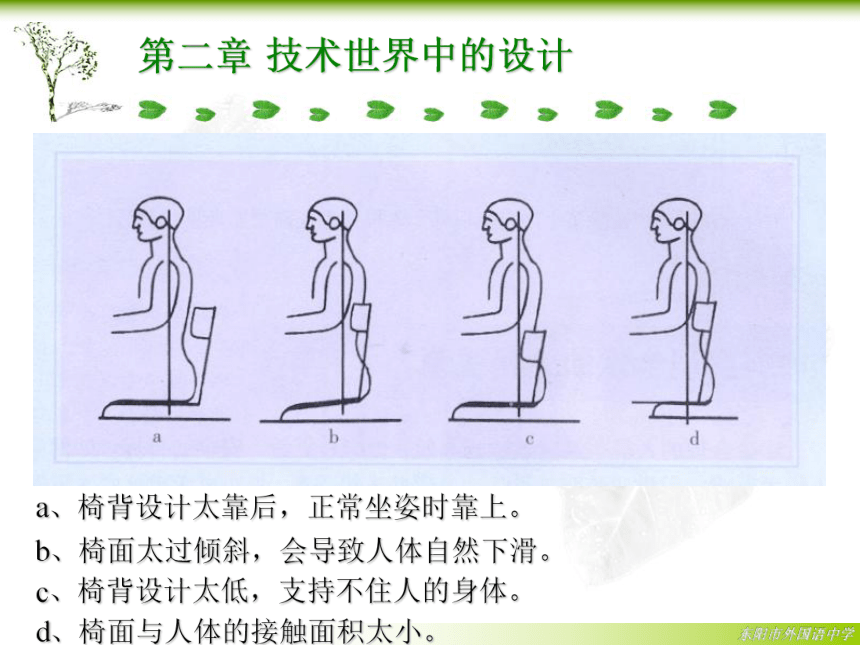

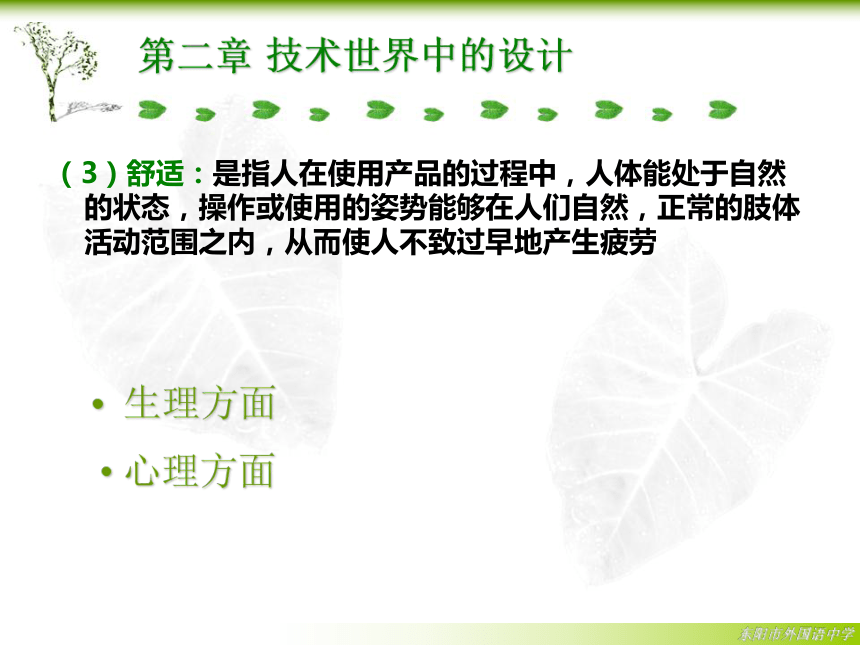

第二章 技術世界中的設計a、椅背設計太靠后，正常坐姿時靠上。b、椅面太過傾斜，會導致人體自然下滑。c、椅背設計太低，支持不住人的身體。d、椅面與人體的接觸面積太小。第二章 技術世界中的設計（3）舒適：是指人在使用產品的過程中，人體能處于自然的狀態，操作或使用的姿勢能夠在人們自然，正常的肢體活動范圍之內，從而使人不致過早地產生疲勞生理方面 心理方面 第二章 技術世界中的設計第二章 技術世界中的設計第二章 技術世界中的設計第二章 技術世界中的設計（4）安全：指人們在操作和使用產品的過程中，產品對人的身體不構成生理上的傷害
人機關系：
表面光滑（尤其是轉彎處圓滑無棱角），手感好，堅固耐用，高度合適賞心悅目
人機關系：
樓梯踏步的寬度和高度合適，防滑條起到防滑作用第二章 技術世界中的設計ABS（防抱死制動系統）
保險帶
氣囊
倒車雷達……第二章 技術世界中的設計第二章 技術世界中的設計第二章 技術世界中的設計 在設計中,人機關系除要考慮高效、健康、舒適、安全外，還要實現哪些目標？請再列舉一、二個。
環保
美觀
經濟
.
.
.
第二章 技術世界中的設計門房馬 路人行道轎車討論：有哪些不合理的地方？第二章 技術世界中的設計1、車棚離校門口太遠，停車不方便。
2、實驗樓離最左邊的教學樓太遠。
3、小賣部與公用電話亭離教學區太遠。
4、人行橫道應正對學校大門口。
5、運動場、操場、教學樓不宜太分散，應集中一些
6、教學樓離馬路太近。
7、公共汽車站應在校門口一側附近
……第二章 技術世界中的設計 如何實現合理的人機關系1、首先應該明確設計涉及哪些人機關系。
2、其次要考慮這些人機關系涉及哪些因素和技術指標。
3、在實現合理的人機關系的設計中，我們還應該注意處理好以下幾個方面的關系。
1）設計參照普通人群為標準,也要考慮特殊人群的需要。
2）設計要符合人體的靜態尺寸,也要符合人體的動態尺
寸，還有生活習慣、民族信仰 。
3）要滿足人的生理需求,也要滿足人的心理需求(視覺、聽
覺、觸覺、味覺）
4）信息的交互第二章 技術世界中的設計 一小孩家住30樓。每天都要到樓下玩耍,下樓時乘電梯,而上樓時經常是爬樓梯回家,為什么不乘電梯回家?1、設計參照普通人群為標準,也要考慮特殊人群的需要。第二章 技術世界中的設計第二章 技術世界中的設計第二章 技術世界中的設計第二章 技術世界中的設計 同學們在升旗時的隊列與課間操的隊列，人與人之間為什么要留有一定的距離？動態與靜態所涉及的空間范圍是不同的。第二章 技術世界中的設計 2、設計要符合人體的靜態尺寸，
也要符合人體的動態尺寸，
還有生活習慣、民族信仰 。小辭典：
靜態尺寸是指人的構造尺寸；
動態尺寸是指人的功能尺寸，
包括人的動作范圍、體形變
化等測量數據。
人在使用產品的時候處于靜態和動態兩種狀態交替之中，因此，設計的產品不但要符合人體的靜態尺寸 ，也要符合人體的動態尺寸。第二章 技術世界中的設計 3、人的生理需求與人的心理需求心理需求漂亮品味情調第二章 技術世界中的設計人的心理需求設想：如果把你的房間全部布置成紅色或者黑色，你會有怎樣的感覺呢？或者在你進入圖書館的時候發現矗立在你面前的是兩個籃球架的時候你又會有怎樣的感覺呢？要滿足人的心理需求要考慮五個方面的問題：視覺：對產品的色彩、形態，空間的關系的感覺，感受。
聽覺：對產品的聲音的感覺
味覺：對產品的口味的感覺
嗅覺：對產品的氣味的感覺
觸覺：手、足、皮膚對產品的感覺第二章 技術世界中的設計顏色對人心理的影響色彩的搭配直接影響人們對設計的第一印象紅喜慶、熱情，停止、危險，警示白純潔，神圣，高雅，輕，飄黑有力，堅固，沉重，神秘，嚴肅，罪惡藍誠實、認真、深思、博大、憂郁黃明朗、開心、生命、溫和、舒服綠年青、自然、和平、健康，希望、友誼茶座、咖啡廳的設計：應以暖色調為主，空間要小一些，以營造溫馨、寧靜的效果。
辦公室的設計：以冷色調為主，空間要簡潔明快，以求產生嚴謹、高效的工作氛圍。
醫院的設計：以藍色、白色為主，使病人產生平和的心態。第二章 技術世界中的設計型態對人心理的影響直線平面型 莊重，穩固，均衡，安定曲線弧面型 活潑，輕松，流暢斜直線斜面型 動感，不穩第二章 技術世界中的設計
信息的交互:人與產品的互動過程，也就是人與產品之間信息傳遞的過程，即人機之間運用信息語言交流的過程。
舉例：電梯電腦4、信息的交互上下箭頭是電梯
反饋給人的一種
形式，如向上箭
頭亮表示電梯正
在向上運動
通過開門和關門鍵，人可以發出開門或關門的指令
人對電梯發出指令的工具，如：去八樓，只要按8號鍵
電梯反饋現在的位置當電梯到達指定樓層時蜂鳴器會發出聲音提醒乘客
利用鍵盤
鼠標輸入
指令
電腦以對話框的形式把信息反饋給電腦操作者
當然，電腦反饋給操作
者的信息可以是多種多
樣的，例如：圖象畫面，
聲音等等
人與電腦之間實現了信息的相互交流好方便啊！思考：汽車的喇叭聲換成閃燈會有什么后果呢？ 不同的信息傳遞類型有著不同的特征，不恰當?shù)男畔鬟f類型的選取往往導致不良的人機關系，我們應根據設計的目的為人機交互選擇最佳的信息傳遞類型。例： 汽車駕駛員與汽車的信息交互中，往往是通過駕駛員看汽車上的儀表完成的。汽車的狀態，例如，速度、檔位、剩余燃油量等信息，駕駛員可以在高速行車的同時用眼睛看出來，若用聲音信息的話，駕駛員不能夠隨時得知車輛的狀況。選定信息類型之后，還要注意設計好信息源。信息源的布置應該符合安全、明確、快速定位的要求，并且要考慮操作流程、重要性、使用頻率等方面。閱讀：汽車的顏色 課堂小結1、高效
2、健康
3、舒適
4、安全
······1、普通人群與特殊人群
2、靜態的人與動態的人
3、人的生理需求與心理需求
4、信息交互 人機關系是設計問題中必須考慮的核心問題之一
設計理念：“以人為本”
