多技術交叉綜合應用實踐
教材p134-p138
一、實踐主題
多元控制多技術交叉綜合應用——簡易觀賞魚魚缸系統設計與實現。
二、實踐背景在學習結構、流程、系統與控制技術之后，以綜合應用實踐的方式，來鞏固并提升學習效果,強化技術意識、工程思維、創新設計及圖樣表達、物化能力等技術核心素養;同時，營造優美的生活環境,享受學技術、習實踐之樂趣,豐富未來生活。
三、項目實施
（一）總體設計
系統總體設計,首先明確系統總體功能的要求，進行系統基本特性分析;接著進行系統方案設計，確定各分系統的設計任務與要求。

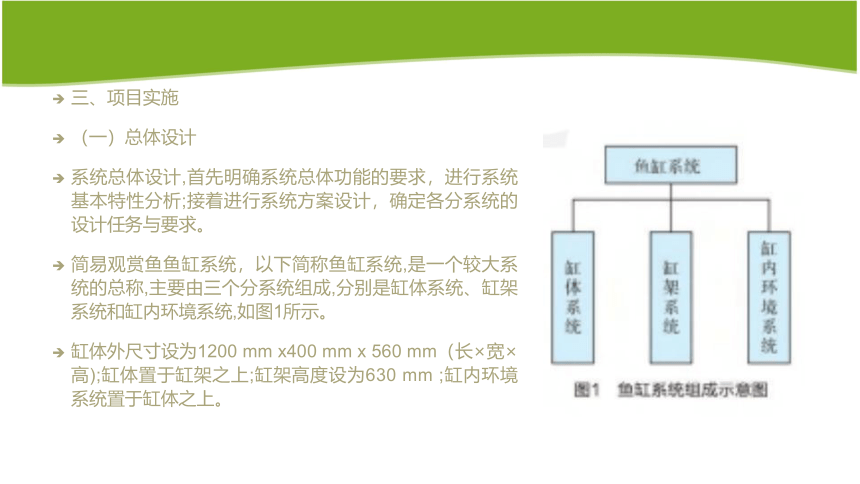

簡易觀賞魚魚缸系統，以下簡稱魚缸系統,是一個較大系統的總稱,主要由三個分系統組成,分別是缸體系統、缸架系統和缸內環境系統,如圖1所示。
缸體外尺寸設為1200 mm x400 mm x 560 mm（長×寬×高);缸體置于缸架之上;缸架高度設為630 mm ;缸內環境系統置于缸體之上。
(二）缸體系統設計
1.缸體系統功能設計
缸體系統的功能是裝水養魚,前后左右透明,水可以裝到缸體高度的60%~80%，保持長久不滲不漏，結實不變形。
2.缸體系統結構設計

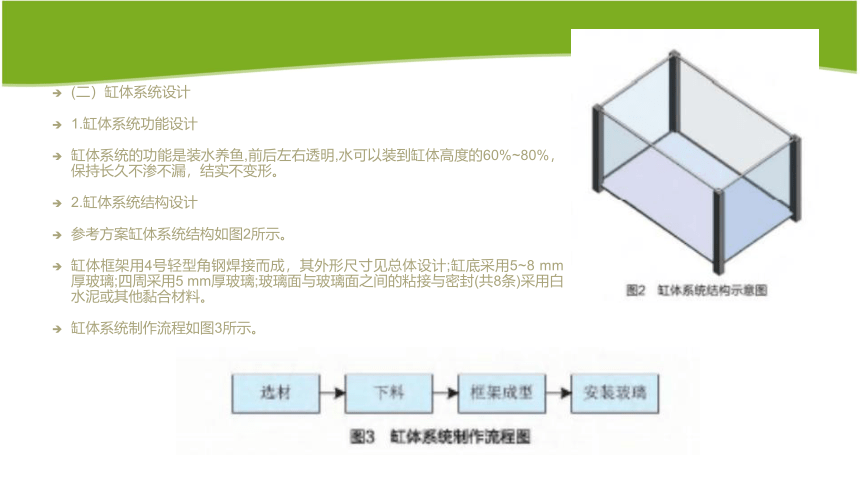

參考方案缸體系統結構如圖2所示。
缸體框架用4號輕型角鋼焊接而成，其外形尺寸見總體設計;缸底采用5~8 mm厚玻璃;四周采用5 mm厚玻璃;玻璃面與玻璃面之間的粘接與密封(共8條)采用白水泥或其他黏合材料。
缸體系統制作流程如圖3所示。
(三）缸架系統設計
1.缸架系統功能設計
缸架系統的主要功能是承載裝滿水的缸體系統(包括置于缸體上方的環境系統的裝置)。缸體系統和環境系統裝置的總質量(可以通過計算或測量來確定)，構成對缸架系統的正壓力,因此可以對缸架系統做出受力分析和強度穩定性評估。
2.缸架系統結構設計

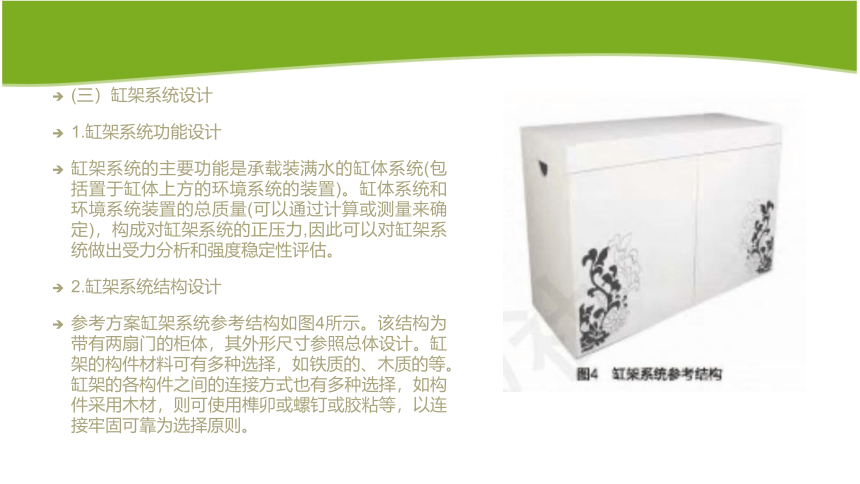

參考方案缸架系統參考結構如圖4所示。該結構為帶有兩扇門的柜體，其外形尺寸參照總體設計。缸架的構件材料可有多種選擇，如鐵質的、木質的等。缸架的各構件之間的連接方式也有多種選擇，如構件采用木材，則可使用榫卯或螺釘或膠粘等，以連接牢固可靠為選擇原則。
(四)缸內環境系統設計
缸內環境系統根據魚缸中觀賞魚生存環境的需求面配置。如水溫自動控制裝置，簡稱溫控裝置;水質清澈度自動控制裝置，簡稱凈水裝置﹔缸內光照自動控制裝置，簡稱照明裝置;魚餌投放自動概制裝置，簡稱哏食裝置;等等。
下面,以溫控裝置和凈水裝置為例來討論設計問題。
1.溫控裝置
絕大多數的觀賞魚最適宜的生長溫度為24℃ ~ 28℃，溫度變化超過±4℃將有可能導致觀賞魚的死亡。因此,缸內環境系統最重要的功能是保證水溫恒定,需要配置溫控裝置。
分析1:解析對象基本特性
溫控裝置的系統輸入是設定的水溫，根據觀賞魚的適宜生長溫度來設定，如26℃ ;溫控裝置的系統榆出是缸內的實際水溫﹔導致缸內水溫變化的主要因素（干擾)是室溫,如冬季室溫偏低或夏季室溫過高,室溫的變化將直接影響魚缸內水溫的變化。
通過上述分析，可以得到溫控裝置的系統設計需求。

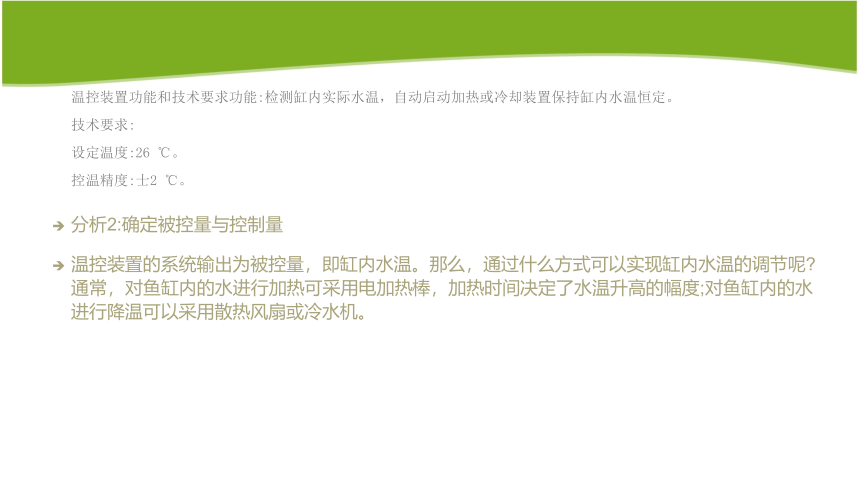

溫控裝置功能和技術要求功能:檢測缸內實際水溫，自動啟動加熱或冷卻裝置保持缸內水溫恒定。
技術要求:
設定溫度:26 ℃。
控溫精度:士2 ℃。
分析2:確定被控量與控制量
溫控裝置的系統輸出為被控量，即缸內水溫。那么，通過什么方式可以實現缸內水溫的調節呢 通常，對魚缸內的水進行加熱可采用電加熱棒，加熱時間決定了水溫升高的幅度;對魚缸內的水進行降溫可以采用散熱風扇或冷水機。
分析3:確定控制系統構成方案
為實現缸內水溫的自動調節，需要配置溫度傳感器檢測缸內實際水溫，將實際水溫與設定溫度進行比較，計算得到溫度偏差，根據溫度偏差的極性確定對缸內水溫進行加熱或降溫處理，從而實現水溫偏差的減小，構成閉環控制。溫控裝置自動調節溫度的控制框圖如圖5所示。
圖5中,方框代表控制系統的組成部件,都是具體的物理裝置,如集成電路、單片機等，圖中的實線箭頭表示物理量(信號)，箭頭的指向代表了信號的傳遞方向。圖中各組成部分如下:
被控對象缸內的水是被控對象。魚缸內，水的容量代表了被控對象的固有特性。越多的水(水的質量越大)控制其升溫或降溫單位溫度(如1℃）需要傳遞的熱量就越多，若采用相同的加熱或降溫工具，裝水多的大魚缸相比裝水少的小魚缸，水溫的升高或降低都會更緩慢,即水量的多少成為被挖對象的固有特性之一。
測量元件（傳感器）我們需要控制的物理量是水的溫度，因此水溫成為溫控裝置的被控量，也是溫控系統的輸出。我們希望知道魚缸內的實際水溫是多少，于是需要安裝溫度傳感器檢測缸內的實際水溫。溫度傳感器輸出通常為電信號(反饋信號)，根據傳感罃類型的不同反饋信號可以分為電流信號、電壓信號、電阻信號。
執行器（繼電器、加熱/降溫模塊）執行器是能夠改變被控量大小的物理裝置，改變缸內水溫的裝置可以是加熱器或是散熱器，性能好的執行器可以使被控量快速準確地改變,如采用大容量的加熱棒就可以使魚缸內的水快速升溫。繼電器接收的是小電流信號.它可以利用小電流信號控制大電流的導通和切斷，是實現單片機輸出小電流信號控制加熱/降溫模塊輸人大電流信號的電磁元件。
控制器控制器根據控制偏差的極性(偏差的正負）切換執行器（偏差為正，啟動加熱器﹔偏差為負，啟動散熱器)，控制器也可以根據控制偏差的大小改變執行器輸人信號的大小，實現被控量的快速調整。
比較環節“ ”在控制學領域中代表比較環節，即對兩路信號的大小進行比較，流入“ ”代表輸入信號,流出“ ”代表輸出信號,如圖6所示。
比較環節可以通過硬件或軟件實現，如硬件電路中采用集成電路芯片——電壓比較器（如LM339)可以實現電壓信號比較。采用單片機通過軟件編程也可以實現信號的比較(首先要應用模擬量/數字量轉換電路,即A/D轉換電路將待比較的電信號采集到單片機中，才能再應用軟件編程實現信號比較)。
干擾信號（室溫干擾因素)在圖5溫控裝置系統中，加熱/降溫模塊溫度對缸內水溫的調整會受到室溫的直接影響，因此溫控系統的輸出實際上是兩者的疊加，室溫干擾改變了被控量——實際水溫的大小，因此需要引人自動控制抑制室溫干擾的影響。
分析4:控制系統的實現
參考圖5，溫控裝置系統實現框圖如圖7所示。根據性價比選用溫控裝置的各個部件，如溫度傳感器可采用DS18B20或PT100，設定溫度及比較環節可以采用單片機AT89C2051，加熱/降溫裝置分別選用加熱棒和冷水機等。實際系統中，除了選擇控制系統中的各個元件外，還要考慮信號在傳遞過程中的轉換，如單片機或計算機只能通過A/D轉換采集并處理數字信號，控制信號要經過功率放大才能帶動執行器工作等。
2.凈水裝置
俗話說“養魚先養水”，可見良好的水質環境對水族生物是多么的重要。魚缸水質監測包括水溫、水軟性度、水酸堿度、生化菌群等多個方面，大多需要采用專業試紙或?qū)Ｓ脙x器進行科學檢測。
分析1:解析對象基本特性
凈水裝置的系統輸入是科學的水質標準，如pH=7，呈中性。水質容易受到多方面的影響，如魚缸過濾系統工作時帶來的顆粒雜質、自來水的注入、觀賞魚的排泄物等都會造成水質變差。通過上述分析,可以得到凈水裝置的系統設計需求。
凈水裝置的功能和技術要求
功能:檢測缸內實際永質,自動啟動過濾系統保持缸內水質滿足水質標準。
技術要求:設定水質指標: pH=7，kH=8等。
分析2:確定被控量與控制量
凈水裝置的系統輸出為被控量，即缸內水質參數，那么，通過什么方式可以實現缸內水質的調節呢 通常，通過啟動過濾系統或投放藥品可以快速調節魚缸水質。
分析3:確定控制系統構成方案
為調節缸內水質，需要配置水質檢測傳感器檢測缸內水質情況。養魚人根據水質檢測結果，將實際水質與水質標準進行比較，計算得到控制偏差，根據水質的偏差情況實現水質的改善，從而實現水質偏差的減小，構成閉環控制，如圖8所示。
創客坊
魚缸系統中,照明裝置和喂食裝置也是兩個控制系統,回顧第四章的學習內容，試對照明裝置或喂食裝置進行控制設計，提示如下:
喂食裝置:
喂食裝置實質上是開環控制，定時定量啟動喂食裝置，食物自動落入缸內。
照明裝置:
照明裝置可以設計為閉環控創系統，照明裝置的被控量是光強，控制量可以選擇照明系統的電流，改變電流大小調節光源（燈)的強度;可采用光敏電阻作為傳感器,感應光照強度。
