《技術與設計1》
放飛設計創意
P54
產品概念設計
框架：
功能設計
結構與機構設計
選擇技術原理
一、產品概念與產品概念設計
產品概念是指產品在研發初期對可能采用的工作原理、運動的傳遞方式、各部件的連接方式等方面的圖片和文字性描述。
產品概念設計則是對以上的描述方面進行設計
功能是產品能夠滿足消費者需求的基本屬性。
一個好產品首先要實用，所以設計時首先要考慮其功能。

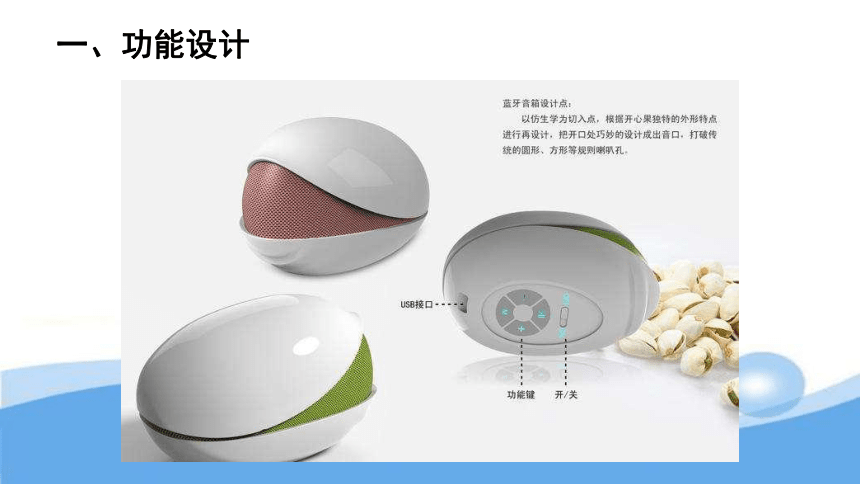

一、功能設計
一、功能設計

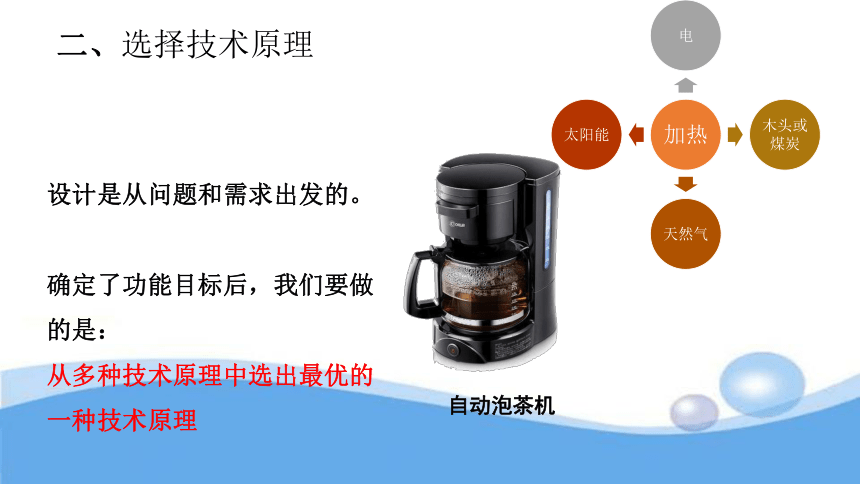

二、選擇技術原理
設計是從問題和需求出發的。
確定了功能目標后，我們要做的是：
從多種技術原理中選出最優的一種技術原理
自動泡茶機

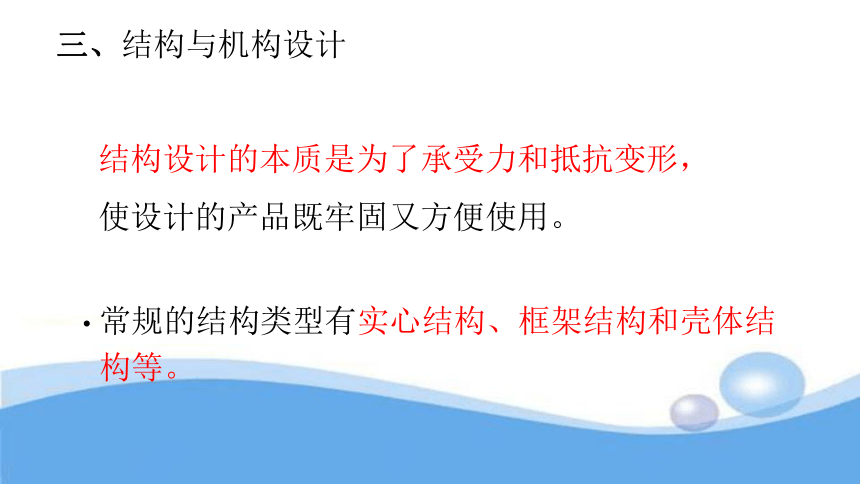

三、結構與機構設計
結構設計的本質是為了承受力和抵抗變形，使設計的產品既牢固又方便使用。
常規的結構類型有實心結構、框架結構和殼體結構等。

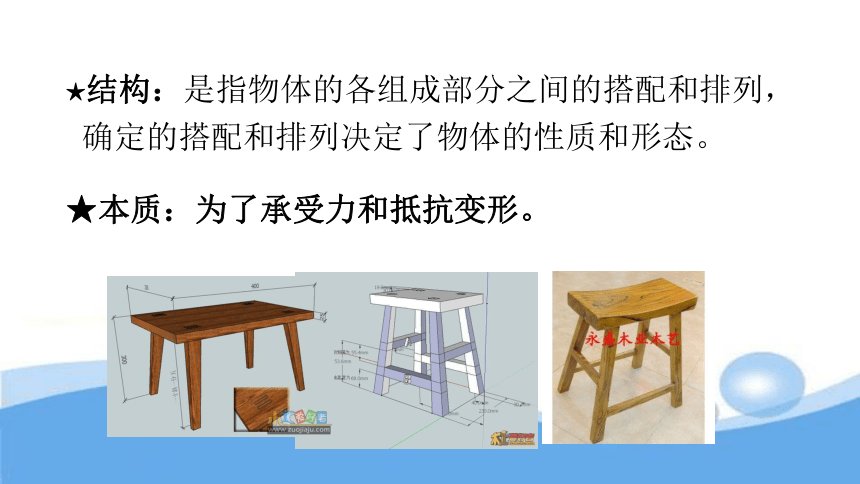

★結構：是指物體的各組成部分之間的搭配和排列，確定的搭配和排列決定了物體的性質和形態。
★本質：為了承受力和抵抗變形。

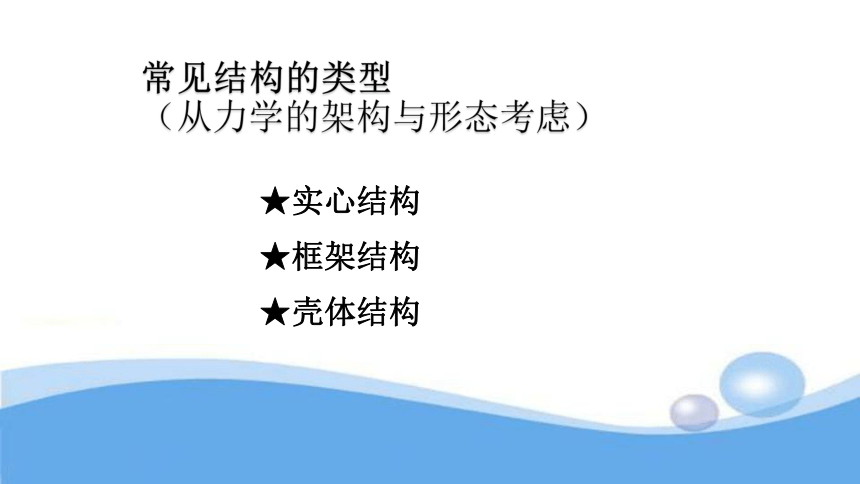

常見結構的類型
（從力學的架構與形態考慮）
★實心結構
★框架結構
★殼體結構

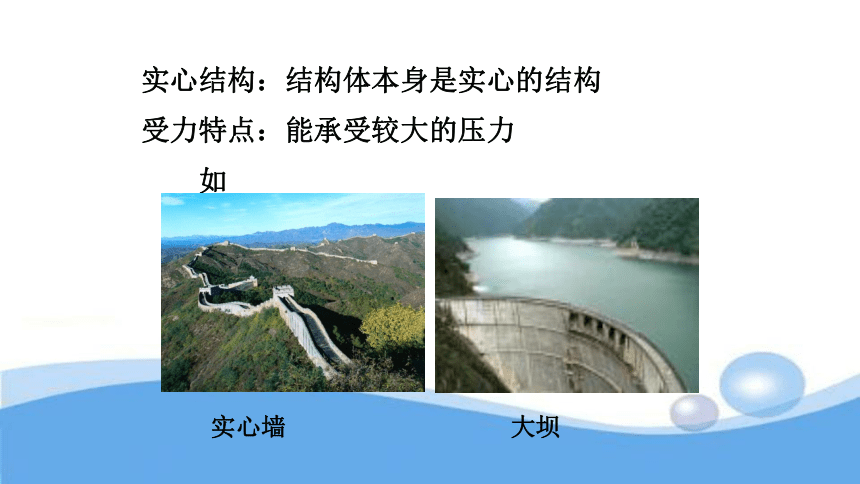

實心結構：結構體本身是實心的結構
受力特點：能承受較大的壓力
如
實心墻
大壩

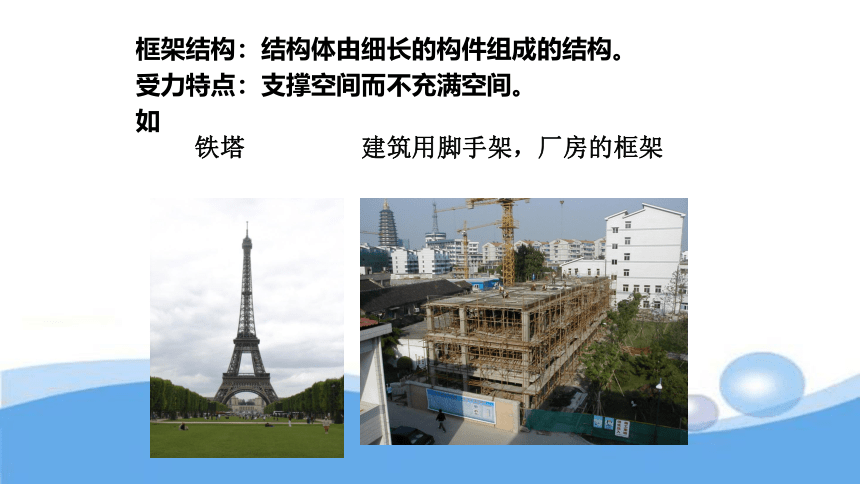

框架結構：結構體由細長的構件組成的結構。
受力特點：支撐空間而不充滿空間。
如
鐵塔
建筑用腳手架，廠房的框架

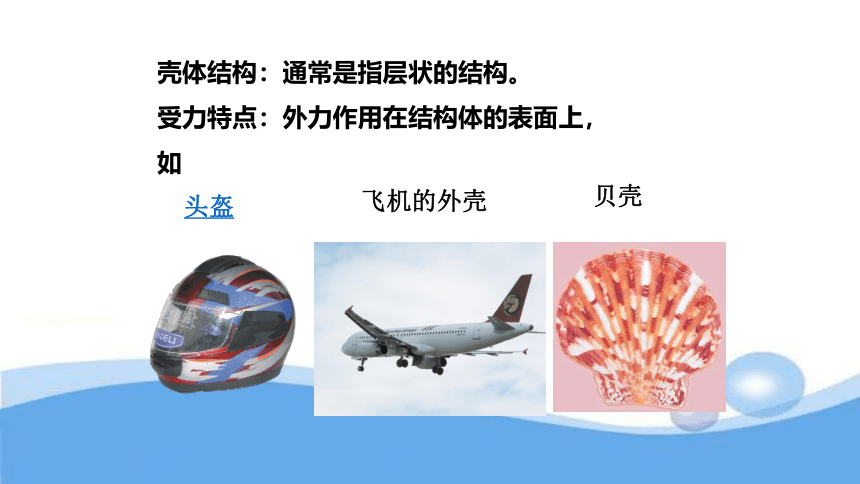

殼體結構：通常是指層狀的結構。
受力特點：外力作用在結構體的表面上，
如
頭盔
飛機的外殼
貝殼
在生產和生活實際中，很多物體的結構是由兩種或兩種以上的基本結構類型組合而成的。
如黑龍江廣播電視塔，他的塔腿由石砌礅座組成，塔身由鋼鐵部件的框架組成。
第二節 怎樣實現創新設計
P57
用新技術解決新問題和老問題，以及用已有技術解決新問題都是創新設計。
一、實現創新設計
1、創新思維的特征
創新思維的特征（一）
開放性：敢于突破思維定勢，樂于接納新信息，善于輸出新信息；能夠打破現有框架的束縛，把設計過程視為推陳出新的過程。（哥白尼太陽中心說）
偏心傘
創新思維的特征（二）
多向性：善于從不同角度思考問題，設計時能提出多種設想，能靈活地變換影響事物的因素。當思維在一個方向受阻時，善于轉向思考或逆向思考。
例：人過河有多少方案？
創新思維的特征（三）
獨創性：這種思維方式敢于提出與眾不同、前所未有的見解，不受傳統習慣和先例的束縛，創造出獨特的解決方案。（趙州橋的設計）
2、創新設計的類型
（1）原理創新：原理創新是運用一種新的技術原理于產品設計中，從而產生出新穎、先進的技術產品。
激光雕刻、切割、鉆孔。
太陽能汽車
超聲波洗衣機
（2）結構創新：
結構設計指的是針對產品的內部結構和機械部分的設計，包括產品的強度與穩定性設計、構件間的連接方式設計等。
許多技術產品的體積越來越小，耗能越來越少，攜帶越來越方便，使用功能越來越完善……這在很大程度上都是結構設計的創新帶來的。
（3）外觀創新：
外觀設計包括形態和比例設計、色彩搭配、材質選擇、表面處理等。
（4）人機交互方式創新
隨著計算機及人工智能技術的發展，原來由于技術原因只能由人完成的某些功能，現在可以交給機器來完成，這樣就實現了產品的不斷創新。
上述四種類型的創新設計有時是獨立的，有時是結合在一起的。
第三節 收集創意的方法P61
CONTENTS
目錄
1
聯想法
2
頭腦風暴法
3
思維導圖法
一、聯想法
分為自由聯想法和強制聯想法
自由聯想法有兩種形式：一種為不連續的自由聯想，另一種為連續的自由聯想。
不連續自由聯想
一、聯想法
分為自由聯想法和強制聯想法
1.自由聯想法有兩種形式：一種為不連續的自由聯想，另一種為連續的自由聯想。
連續自由聯想
一、聯想法
分為自由聯想法和強制聯想法
2.強制聯想法是運用強制性連接方式以產生創造性構想的方法。
例如：“開花” +“鐘表” ——“像花一樣的鐘表”，或“隨時間會開花的鐘表”
一、聯想法
【花瓣時鐘】它每隔5分鐘會開出一片花瓣，等到了1小時，12片花瓣就構成了一個花朵，很贊的創意設計！
強制聯想
二、頭腦風暴法
頭腦風暴法是一種集體討論的方法，是一種激發思維的方法，一般是從對問題的準確闡明開始的。
因此，必須在討論前確定一個目標，使與會者明確通過這次討論需要解決的問題，但不限制解決方案的范圍。
頭腦風暴法需遵循的基本規則：
1.自由暢談：鼓勵大膽地講出自己的創意
2.以量求質：量變產生質變，創意的數量越多，越可能產生好的效果。
3.延遲評判：不要輕易地評價別人的創意，不是贊同還是批評。
4.綜合改善：鼓勵在別人創意的基礎上提出新的創意。
二、頭腦風暴法
頭
腦
風
暴
案
例：
三、思維導圖法
思維導圖法就是圍繞著一個中心主題思想，對與中心主題思想產生關聯的詞或想法進行發散，并用圖像和詞的形式加以展示。
價值
四、小結
收集創意的方法
1.聯想法
2.頭腦風暴法
3.思維導圖法
第四節 創意的表達
P65
一、繪制設計草圖
CONTENTS
構思性設計草圖
表現性設計效果圖
用于分析、構思和推敲，有快速記錄創意的作用
用于最終設計方案的呈現，需要將構思好的形態、色彩、材質準確地繪制出來，用于設計交流。
透視圖P68
★透視圖：具有真實的立體感。
★形成規律：近大遠小、近寬遠窄、近高遠低、不平行于畫面的平行線組的透視必交于一點（即消失點）
類型：按消失點的數目分
★ 一點透視、二點透視、三點透視
一點透視（又稱平行透視）
形成：當物體的主要面或主要輪廓線平行于畫面時，只有與畫面垂直的那一組平行線的透視有滅點，滅點必落在視平線上，可在物體正中或某側
一般用于畫室內布置、庭園、街景或主要表達物體正面形象的效果圖
一點透視的應用
室內
庭園
街景
二點透視（又稱成角透視）
形成： 當物體有一組棱線與畫面平行，另外兩組棱線與畫面斜交時，除與畫面平行的一組棱線外，其他兩組棱線的透視分別交于視平線上左右兩側的滅點上。
兩點透視的應用
主要畫產品設計效果圖
三點透視（又稱斜透視）
形成：當物體的三組棱線均與畫面斜交時，三組棱線的透視形成三個滅點。
三點透視的應用
用于畫建筑物（尤其高大建筑）的效果圖。
雙人自行車是在普通自行車的基礎上研發的，屬于結構創新（ ）
√
三峽大壩是我國重要的水利工程，也造福了無數的國人。從結構類型看，
它屬于框架結構。（ ）
×
框架結構是由細長的構件組成的，支撐空間而不充滿空間的結構。（ ）
√
如圖所示為一款新型香皂架，底部斜坡和凹槽的設計便于濾水，從創新設計類型考慮，這種設計屬于（ ）

A:結構創新
B:程序創新
C:材料創新
D:原理創新
A
有一種超聲波洗衣機，洗衣時，超聲波在衣物間不斷產生微小真空泡，真空泡在破裂時會產生沖擊波，能將污垢從衣物上分離下來，起到去污作用。從創新設計類型考慮，超聲波洗衣機屬于（ ）
A 外觀創新 B 結構創新
C 材料創新 D 原理創新
D
如圖所示的一款防風衣架，在普通衣架的掛鉤處創新的增加了一個擋片，這樣可防止衣架被大風吹落。這種創新設計于（ ）
A 結構創新
B 原理創新
C 工藝創新
D 材料創新

A
機構是由兩個及以上構件通過活動連接組成的構件系統，是傳遞、轉換或實現某種特定運動的機械裝置。下列四種結構種哪種結構采用了螺旋機構來實現回旋運動向直線運動的轉換（ ）
A汽車活塞
B剪刀
C紅酒啟瓶器
D擠壓式拖把
C
曲柄滑塊機構來實現直線往復運動向回轉運動的轉換
采用連桿機構來傳遞運動
采用杠桿機構來達到省力的目的
采用螺旋機構來實現回旋運動向直線運動的轉換
采用齒輪機構來實現變速
P56
摩托車事故中駕乘人員死亡的70%以上，都是頭盔問題造成頭部受傷所致。質量合格的安全頭盔能有效保護人的頭部，是因為（ ）
A 合格頭盔的密封性好，里面的空氣能起到緩沖撞擊的作用
B 合格頭盔的強度大，可以避免交通事故的發生
C 當合格頭盔受到外力沖擊時，外力將由弧面整體分擔承受，抵抗變形
D 合格頭盔戴在頭部空隙小，頭盔是一個堅固的實體結構
C
圖為一款長的像開心果的音箱，以仿生學為切入點，根據開心果獨特的外形特點，把開口處巧妙的設計成出音口。打破傳統的圓形或方形等規則喇叭孔。這種設計主要屬于( )
A人機交互方式創新
B原理創新
C結構創新
D外觀創新
D
圖示為我國自主研制的首款大型客機 C919。從結構類型來看，機身屬于（ ）。

A 實體結構 B 框架結構
C 殼體結構 D 桁架結構
C
北京奧運會的主會場——“鳥巢”主體結構類型屬于（ ）

A 以上都不是 B 實體結構
C 殼體結構 D 框架結構
D
自行車按結構類型劃分，車架部分屬于（ ）

A 實體結構
B 框架結構
C 殼體結構
D 纜索結構

B
2018 年 10 月，俄羅斯“聯盟號”飛船發射失敗，兩名宇航員乘坐逃逸塔成功逃生，由此可見，逃逸塔是保護宇航員的重要安全設施，我國載人火箭將逃逸塔設計作為重中之重來抓。如圖所示逃逸塔的主體結構類型屬于（ ）。
A 桁架結構
B 殼體結構
C 實體結構
D 框架結構


B
2018年10月23日，港珠澳大橋勝利通車。該橋全長55公里，是世界最長的跨海大橋。從力學架構與形態考慮，港珠澳大橋的整體結構類型屬于（ ）。

A 框架結構 B 殼體結構
C 拱形結構 D 實體結構
A
鋼化玻璃鍋蓋屬于（ ）
A 實體結構 B 殼體結構
C 框架結構 D 組合結構
B
新款車載音箱設備使用非常便捷，只要與手機進行過一次藍牙連接，以后每次上車，音箱都會自動尋找和連接手機藍牙，并啟動酷狗音樂等播放程序，整個過程不再需要人工干預。這種創新屬于( )
A外觀創新
B原理創新
C結構創新
D人機交互方式創新
D
如右圖的太陽能汽車，基于哪種創新設計
A人機交互方式創新
B外觀創新
C原理創新
D結構創新
C
透視圖是利用人體視覺的近大遠小的透視原理繪制的具有真實感的立體圖。以下是透視圖的是( )
AC BD CB DA
D
功能是產品能滿足消費組需求的基本屬性。一個產品首先要實用，所以設計時應先考慮其功能。（ ）
A正確
B錯誤
A
創新設計是指利用已有科學知識和技術手段創造性地解決某種問題的設計活動。( )
A正確
B錯誤
A
我們對面臨的已有問題和新出現的問題，只能用新開發的技術去解決。
A正確
B錯誤
B
用已有的技術解決新問題不算是創新設計。( )
A正確
B錯誤
B
現在，許多技術產品的體積越來來越小，耗能越來越少，攜帶越來越方便，使用功能越來越完善，這都是原理設計的創新帶來的。( )
A正確
B錯誤
B
創新設計有四種類型，分別是原理創新、結構創新、外觀創新、人機交互創新，這四種創新都是獨立存在的。
（ ）
A正確
B錯誤
B
司馬光砸缸的故事體現的是典型的逆向思維的使用。( )
A正確
B錯誤
A
頭腦風暴法是種集體討論收集創意的方法，必須在討論前確定一個目標，使與會者通過這次討論需要解決的問題，但不限制解決方案的范圍。( )
A正確
B錯誤
A
思維導圖法是一種收集創意的方法,是圍繞著一個中心主題思想，對與中心主題思想產生關聯的詞或想法進行發散，并用圖像和詞的形式加以展示。( )
A正確
B錯誤
A
設計草圖分為構思性設計草圖和表現性設計草圖。( )
A正確
B錯誤
A
( )用于分析、構思和推敲，有快速記錄創意的作用。
A三視圖
B構思性設計草圖
C透視圖
D表現性設計效果圖
B
自動泡茶機的技術原理有多種，可以不必考慮太多，設計者喜歡哪種就選擇哪種即可。( )
A正確
B錯誤
B
機構指的是兩個及以上構件通過活動連接組成的構件系統，是傳遞、轉化或實現某種特定運動的機械裝置，如擠壓式拖把采用滑塊機構來實現傳遞運動（ ）
A正確
B錯誤
B
頭腦風暴時不僅要追求點子的數量也要追求點子的質量。( )
A正確
B錯誤
B
采用透視的方法繪圖，畫面的景物具有近小遠大，近實遠虛的特點。( )
A正確
B錯誤
B
“互聯網+ "這一概念的提出，就是希望通過各行各業與互聯網進行強制聯想，以激發創新創業。( )
A正確
B錯誤
A
強制聯想只能在兩個事物之間進行，不能同時在三個事物之間進行。( )
A正確
B錯誤
B
圖為草圖圖樣的是（ ）
AA BB CC DD
B
在自然界，蜂窩、蜘蛛網、大樹、動物的身體與器官等都有其特定的結構，這些形形色色的結構給了人們無限的創造靈感和啟示。下列哪個產品的結構不是受自然界事物結構啟發而產生( )
A飛機
B尼龍搭扣
C手表
D導彈跟蹤系統
C
如果要生產筆記本電腦，需要對資金、 工廠、 生產線甚至企業注冊和商標注冊等多種要素進行分析，這樣的思維方式屬于( )
A發散思維
B逆向思維
C收斂思維
D正向思維
A
創新思維具有多向性。當思維在一個方向受阻時，要善于靈活轉向思考或逆向思考。剛上一年級的小明不喜歡做爸爸留的課外作業，于是爸爸靈機-動說:”兒子，我來做作業，你來檢查，好吧 “小明高興的答應了，并認真的“檢查"了一遍。還給爸爸講解了一遍。只是他不知道為什么爸爸都做錯了。小明爸爸的這種思維方式是( )
A收斂思維 B發散思維 C逆向思維 D正向思維
C
