第五章重點
通用技術
一、人機界面設計
1.人機界面

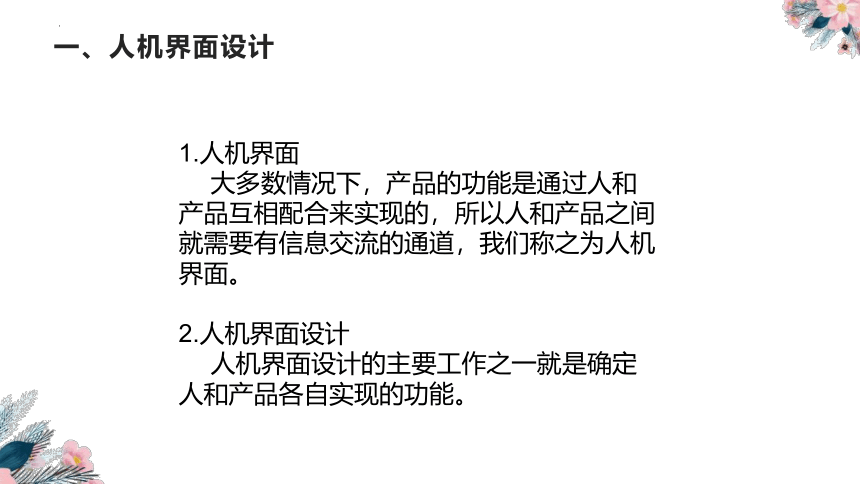

大多數情況下，產品的功能是通過人和產品互相配合來實現的，所以人和產品之間就需要有信息交流的通道，我們稱之為人機界面。
2.人機界面設計
人機界面設計的主要工作之一就是確定人和產品各自實現的功能。

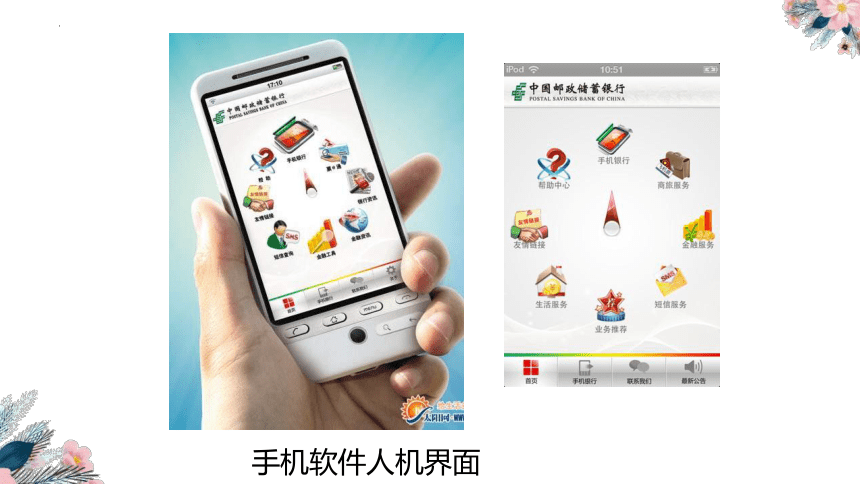

手機軟件人機界面
圖標人機界面

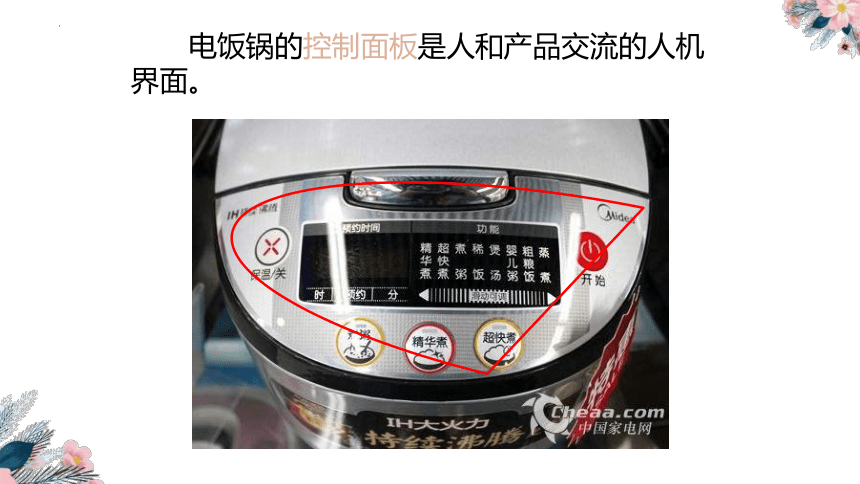

電飯鍋的控制面板是人和產品交流的人機界面。
一、幾何體造型法
二、仿生設計法
三、移植法
四、CMF設計

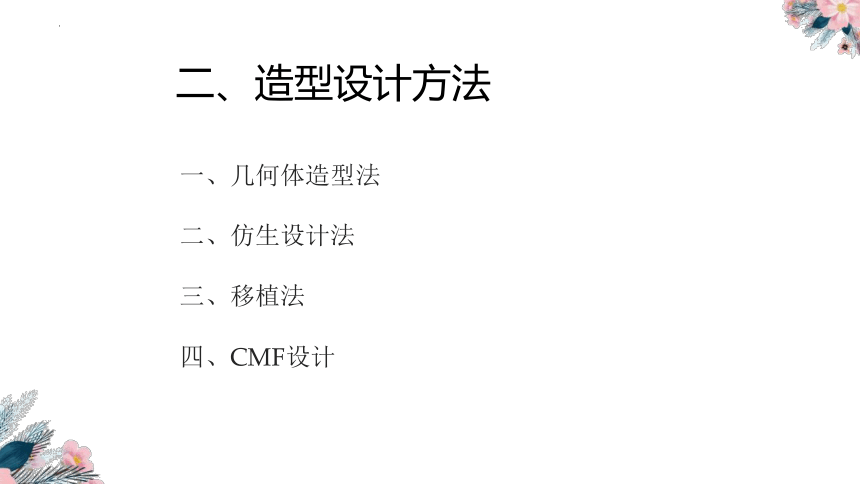

二、造型設計方法
一、幾何體造型法

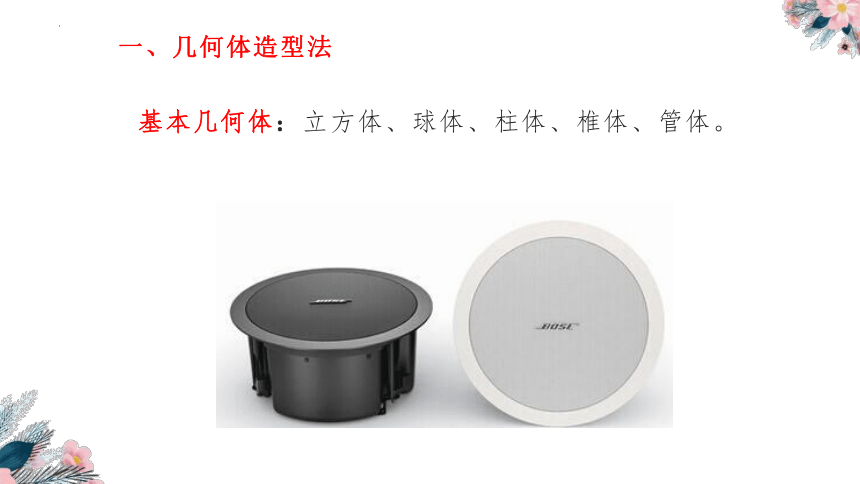

基本幾何體：立方體、球體、柱體、椎體、管體。

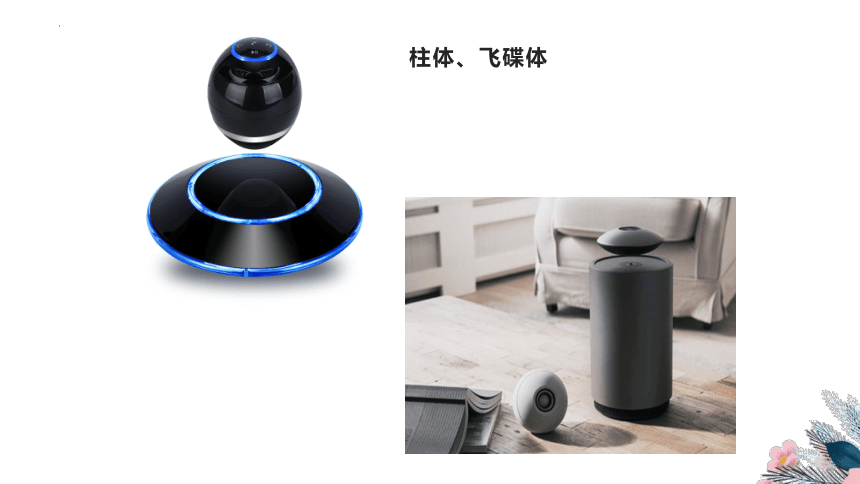

柱體、飛碟體
二、仿生設計法
模仿大自然中的物體進行產品形態、功能、顏色、結構等方面的設計。
二、仿生設計法
二、仿生設計法
三、移植法
將某一領域的技術原理應用到另一領域中的創意方法。
三、移植法
情景移植
四、CMF設計
外觀件的色彩、材料、表面處理工藝三要素統一考慮。
一、材料的分類
二、材料的性能
三、材料的分類
一、材料的分類
天然材料
加工材料
復合材料
材料可分為三類：
1、天然材料：
木材
黏土
（例如:木材、竹子、黏土、石材、棉花等等）
指取材于大自然且保持著原本特質的材料
天然石材
2、加工材料
塑料碗
玻璃酒杯
鋼材
（例如:塑料、玻璃、鋼鐵、人造皮革）
3、復合材料
保溫板
亞麻混紡布料
（例如:膠合板、紙、混凝土）
校園的以下物品是什么材料制成的？
二、材料的性能
材料的性能
物理性能，外力、溫度、電
化學性能（化學穩定性）
加工性能
跟設計有關的是物理性能。
材料物理性能：
1、強度：
指材料承受 外力 而不被 破壞 （不可恢復的變形也屬于破壞）的能力。
基本受力形式有：（1）壓力；（2）拉力；（3）彎曲力；（4）剪切力等。
（1）
（抗壓力示意圖）
F
F
F
F
F
F
F
（1）抗壓強度：
（2）
（3）
F
F
效果
效果
材料承受壓力的能力
（2）抗拉強度－－材料承受拉力的能力。
（3）抗彎強度－－材料對致彎外力的承受能力。
(4)抗剪強度－－材料承受剪切力的能力。
（5）抗扭強度－－材料承受扭轉變形的能力。
二、材料性能
2、彈性——材料受外力作用改變形狀后，當外力消失時恢復原來形狀的能力。
二、材料性能
3、韌性——材料抵抗沖擊震動的性能。
不銹鋼碗
陶瓷碗
二、材料性能
4、硬度——材料抵抗刮削、切割或磨損的能力。
二、材料性能
5、延展性——材料接受折、斷、壓等外力，被改 變形狀、被延伸時沒有斷裂或破裂的性能。
LOGO
工程制圖（尺寸圖）
3D建模圖
渲染圖
模型的制作
四：一般的工程表達方法
LOGO
圖樣
圖表
模型
符號
常見技術語言
刺繡圖樣
兩層詳細的歐式風格別墅設計su模型
一、工程制圖
1、制圖標準
（1）圖紙幅面
（2）字體
（4）圖線
（5）尺寸標注
制圖標準
（3）比例
字體工整、筆畫清楚、間隔均勻、排列整齊
圖樣中的圖形與其實物相應要素的線性尺寸之比
所有線型的圖線寬度按圖樣的類型與大小,在0.13~2mm數系中選擇
尺寸的三要素：尺寸界線、尺寸線、尺寸數字。
常用的尺寸標注法
圖紙幅面有5種尺寸規定：A0、A1、A3、A4
(1)規定的圖紙幅面有5種
2.字體
對圖樣中字體的要求是字體工整、筆畫清楚、間隔均勻、排列整齊。
簡化字，長仿宋體，字母和數字可寫成斜體和直體。斜體字頭向右傾斜，與水平基準線成75度角
3.比例
無論采用何種比例，圖形中標注的尺寸數值均應是物體的真實大小，與繪圖的比例無關
(4)圖線
圖形中采用的各種型式的線條稱為圖線。標準規定，圖線的型式及應用如下表。
(5)尺寸標注
完整的尺寸標注應該包括：
a.尺寸界線；
b.尺寸線；
c.尺寸數字。
說明：單位為毫米時，在圖中不標單位
(5)尺寸標注的基本規則：
A. 機件的真實大小以圖樣上標注的尺寸數值為依據。與圖形的大小和繪制的準確度無關；
B. 圖樣中的尺寸均以毫米為單位，不在圖中注出。
C. 尺寸標注的要求是：
正確：即標注的方法要符合國家標準的有關規定。
完整：尺寸標注要齊全，不遺漏，不重復。
清晰：尺寸標注要整齊，便于閱讀和查看。
合理：尺寸標注要符合設計和工藝要求。
3.尺寸標注舉例
尋找錯誤
錯誤有九處
正確標注
（二）繪圖工具及用品
1.常用繪圖工具及用法：
工具：丁字尺、三角板、圓規、分規、比例尺、曲線板、墨線筆等。
繪圖用品：
常用的繪圖用品有繪圖紙、繪圖鉛筆、膠帶紙、擦圖片、小刀、砂紙、繪圖橡皮等。
繪圖紙要求質地堅實，用橡皮擦不易起毛；繪圖鉛筆也應根據需要選擇軟硬適度的。
答案：不能。
怎樣才能更加完整地表達物體的形狀和大小呢？
答案：多方向投影（三視圖）
（三）三視圖及繪制
1.三投影面體系
用三個相互垂直相交的平面，構成三投影面體系。其中，正立投影面（簡稱正面）用V表示，水平投影面（簡稱水平面）用H表示，側立投影面（簡稱側面）用W表示，OX、OY、OZ稱為投影軸，O稱為原點。
2.三視圖的形成
主視圖-----由前向后投影，在正面 V上得到的視圖。
俯視圖-----由上向下投影，在水平面H上得到的視圖。
左視圖-----由左向右投影，在側面W上得到的視圖。
3.三視圖的展開
4.三個視圖之間的投影關系
主、俯視圖長對正
主、左視圖高平齊
左、俯視圖寬相等
裝配圖：
裝配圖是表達產品、部件及其工作原理與裝配關系的圖樣。
作用：
主要用于產品及其部件的裝配、調試、安裝、維修等工作，是設計、制造和生產過程中所需要的重要技術文件。
完整的裝配圖包括：
產品或部件的完整視圖
尺寸標注，以反映產品或部件的必要參數
標題欄和明細欄
一、工程制圖
4、裝配圖及識讀
卷筆刀的裝配圖
二、簡單電路圖的識讀
三、計算機輔助設計
1、計算機輔助設計的優點
（1）提高工作效率，降低勞動強度。
（2）精度提高、方便保存。
（3）效果逼真。
（4）進行工程設計
（3）進行參數化設計
（2）進行三維設計
（1）繪制二維圖
三、計算機輔助設計
2、計算機輔助設計系統的基本功能
