7.1技術試驗
01.
什么是技術試驗
02.
技術試驗的特點與類型
03.
簡單的技術試驗
04.
技術試驗報告
目錄
一、什么是技術試驗
在技術活動中，為了檢驗產品是否達到了預期設計目標而進行的探索性實踐活動稱為技術試驗。
技術試驗是檢驗產品性能和質量的科學手段，也為評價設計與生產質量、優化設計提供了基本依據。

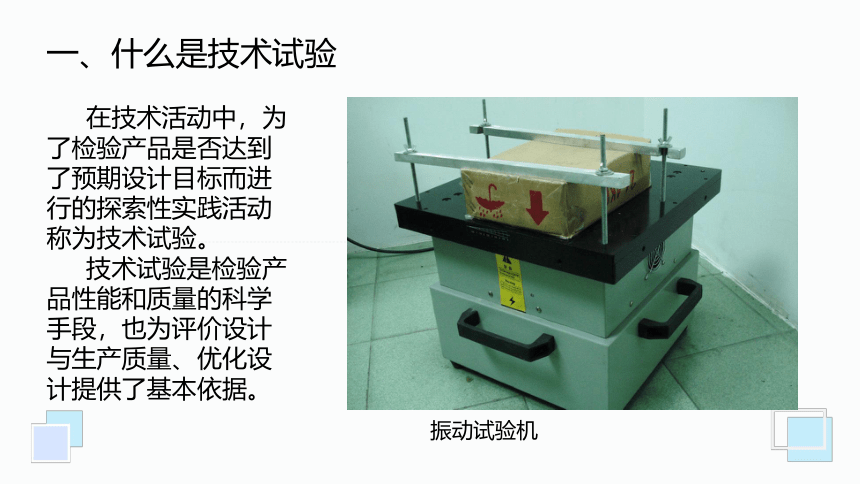

振動試驗機
二、技術試驗的特點與類型
思考：技術試驗與物理、化學、生物等課上做的科學實驗一樣嗎？
科學實驗是用來檢驗某種已知假說的原理
技術試驗是為了了解產品的未知性能而進行的試探性實踐活動。
技術試驗特點：試探性和實踐性等

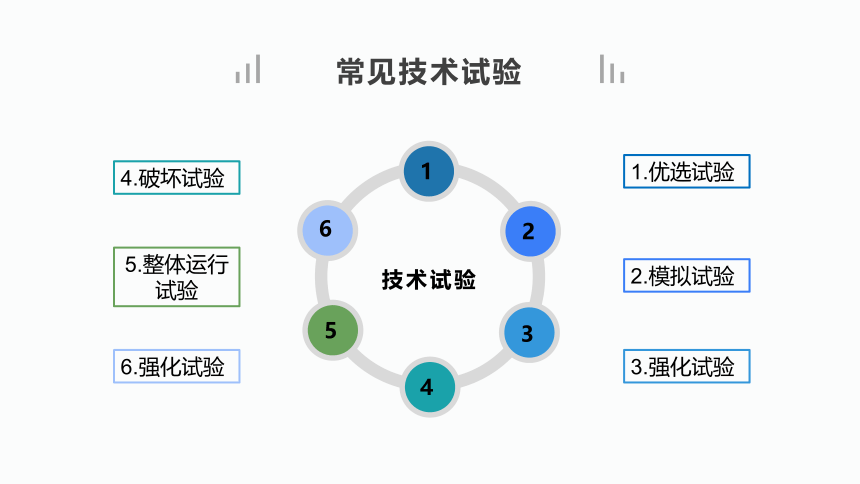

常見技術試驗
技術試驗
1
2
6
5
3
4
1.優選試驗
2.模擬試驗
3.強化試驗
4.破壞試驗
5.整體運行試驗
6.強化試驗

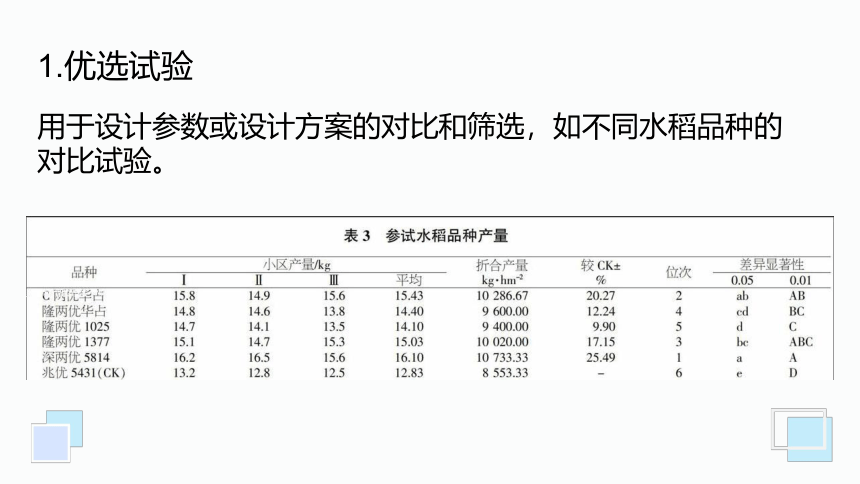

1.優選試驗

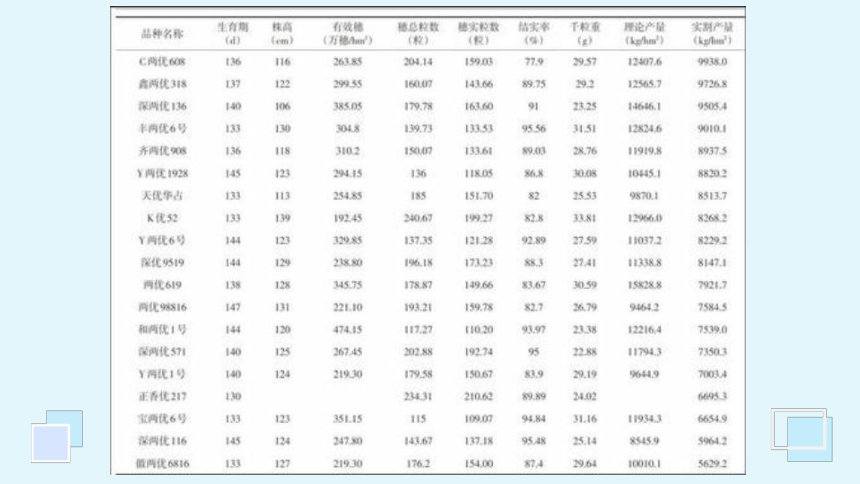

用于設計參數或設計方案的對比和篩選，如不同水稻品種的對比試驗。

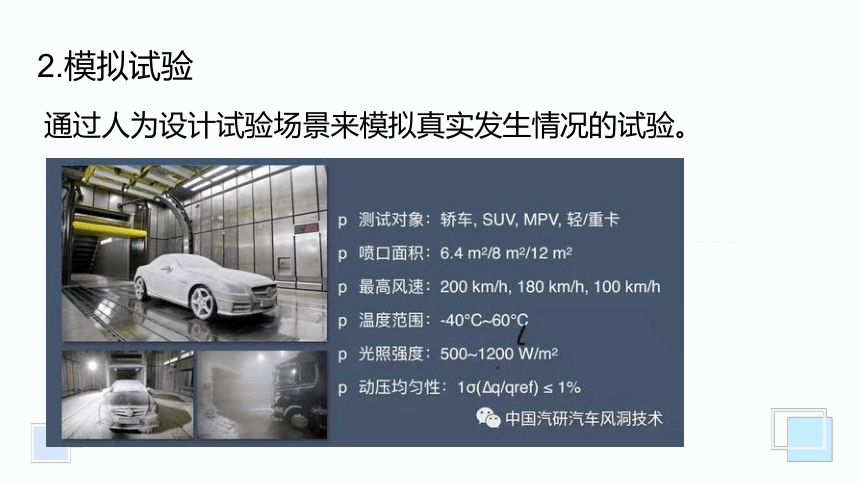

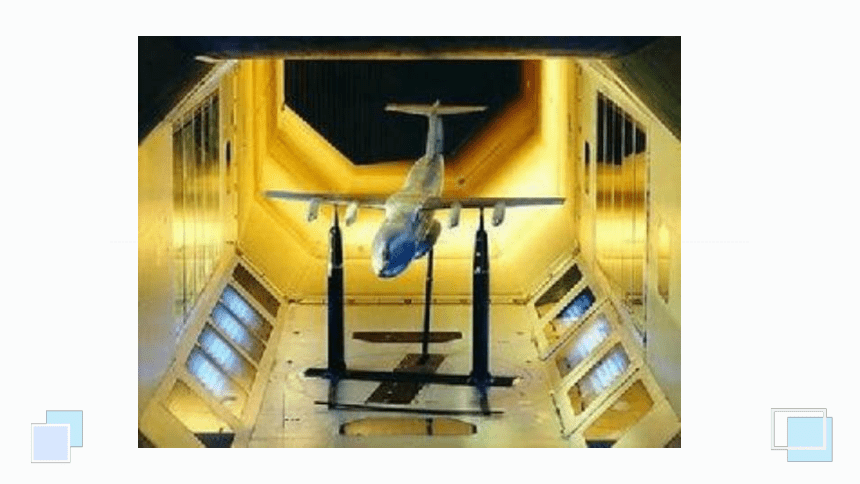

2.模擬試驗
通過人為設計試驗場景來模擬真實發生情況的試驗。
機械故障診斷模擬教學試驗臺
航天員景海鵬,劉旺在模擬返回艙內進行手控交會對接訓練.
3.強化試驗
產品在出廠前，為了提前獲取產品的使用壽命數據，人為地強化試驗條件，如椅子椅前和椅面的疲勞耐久性試驗。
4.破壞試驗
檢驗產品的最大承載力或在某種特殊狀態下的安全性試驗，如汽車的碰撞試驗。
混凝土基本構件試驗-梁斜截面破壞
波音完成b787"夢想"飛機翼盒的破壞性試驗
f-35進行引擎破壞性測試
5.整體運行試驗
在產品正式投入使用前進行的整體運行試驗，如飛機的試飛、地鐵線路的試運行等。
開通倒計時 京張高鐵進入運行試驗階段-貴陽日報
6.虛擬試驗
借助計算機軟件進行的虛擬仿真試驗，如結構件的靜態應力分析、散熱效果仿真分析、風洞軟件模擬測試等。
軸承座靜態應力分析
同時進行運動,受力與應力分析
三、簡單的技術試驗
1.不同材料的抗彎曲性能比較試驗
試樣 數據 分析
試樣1（軟木）
試樣2（硬木）
自主閱讀課本139頁內容，利用手中工具得出結論，填寫下表。
四、技術試驗報告
報告的內容通常包括：
試驗題目
試驗目的
試驗準備
試驗方法和步驟
試驗數據記錄
試驗結果分析
試驗結論
1.如圖所示是一臺食品存放試驗機。把食品置于試驗箱內，計算機根據實際存放條件控制試驗箱內的溫度、濕度等，并記錄食品的變化情況。該試驗的方法屬于（ ）
A. 虛擬試驗法
B. 模擬試驗法
C. 強化試驗法
D. 優選試驗法
【答案】B
2.如圖所示為一款振動試驗臺。把物品包裝后放入試驗臺，以汽車運輸時的顛簸狀態進行振動，測試物品是否會損壞。該試驗的方法屬于（ ）
A. 優選試驗法
B. 強化試驗法
C. 模擬試驗法
D. 虛擬試驗法
【答案】C
3.某公司生產了一款用于體育場露天看臺的塑料椅子，想通過較短時間的試驗了解該款椅子的使用壽命，下列試驗方法較合理的是（ ）
A. 采用模擬試驗法模擬太陽光穿過窗玻璃照射進行光照老化試驗
B. 采用虛擬試驗法模擬產品在潮濕、超高溫的環境中進行耐腐蝕試驗
C. 采用強化試驗法模擬遠高于實際光照強度的太陽光直接照射進行光照老化試驗
D. 采用強化試驗法進行自由跌落試驗
【答案】C
技術實踐
課本141頁技術實踐
