第七章
設計的評價與交流
P136

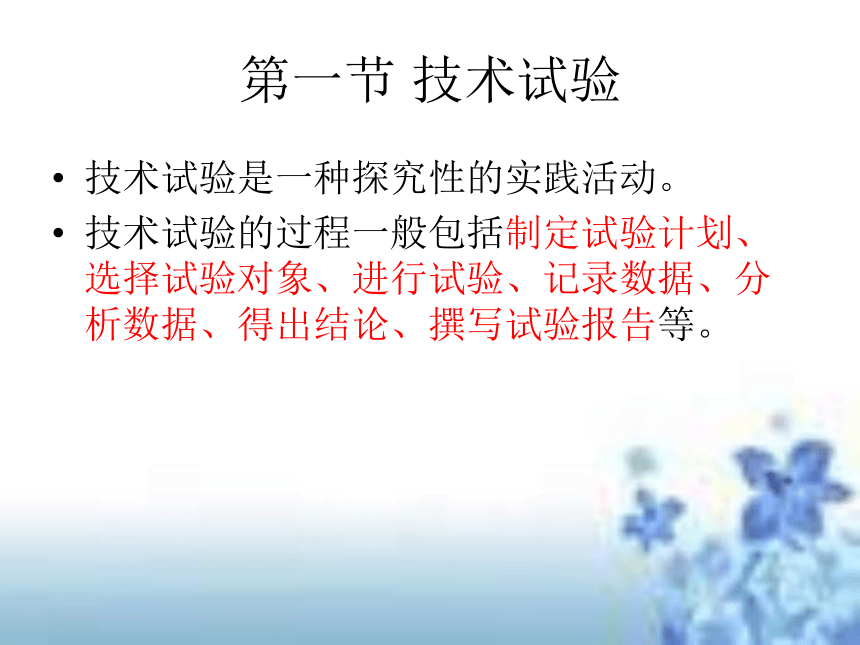

第一節 技術試驗
技術試驗是一種探究性的實踐活動。
技術試驗的過程一般包括制定試驗計劃、選擇試驗對象、進行試驗、記錄數據、分析數據、得出結論、撰寫試驗報告等。

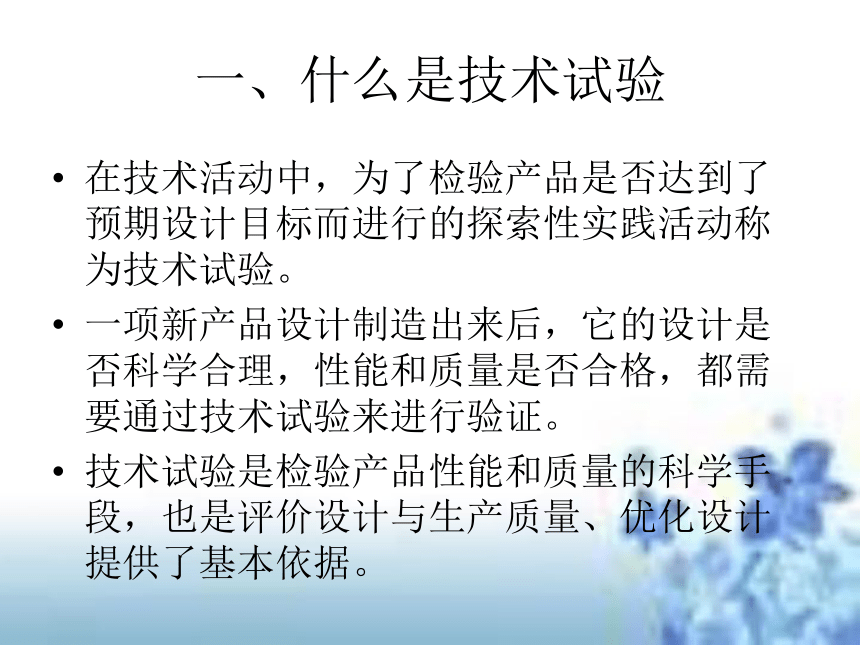

一、什么是技術試驗
在技術活動中，為了檢驗產品是否達到了預期設計目標而進行的探索性實踐活動稱為技術試驗。
一項新產品設計制造出來后，它的設計是否科學合理，性能和質量是否合格，都需要通過技術試驗來進行驗證。
技術試驗是檢驗產品性能和質量的科學手段，也是評價設計與生產質量、優化設計提供了基本依據。

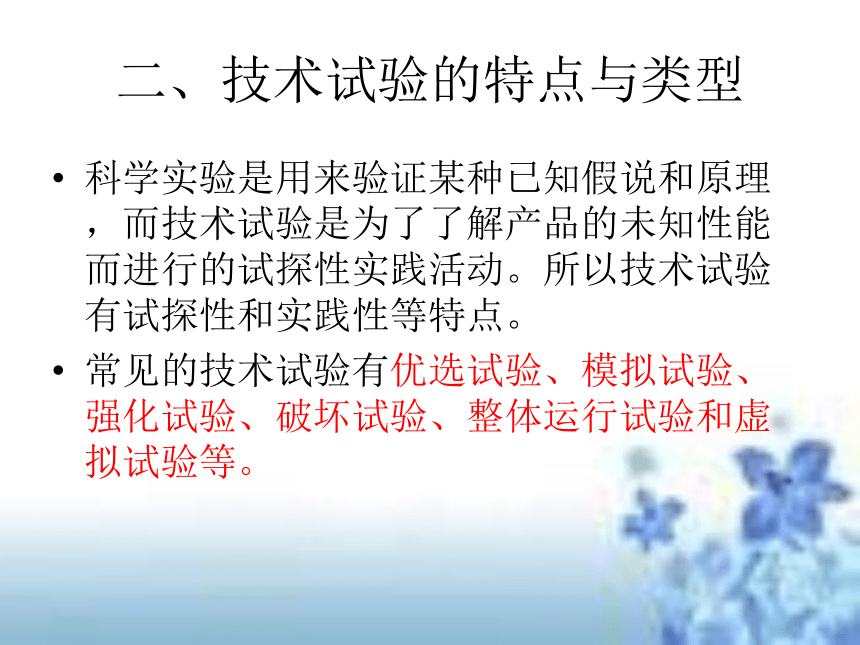

二、技術試驗的特點與類型
科學實驗是用來驗證某種已知假說和原理，而技術試驗是為了了解產品的未知性能而進行的試探性實踐活動。所以技術試驗有試探性和實踐性等特點。
常見的技術試驗有優選試驗、模擬試驗、強化試驗、破壞試驗、整體運行試驗和虛擬試驗等。
優選試驗：用于設計參數或設計方案的對比和篩選。
不同品種水稻的對比試驗等。

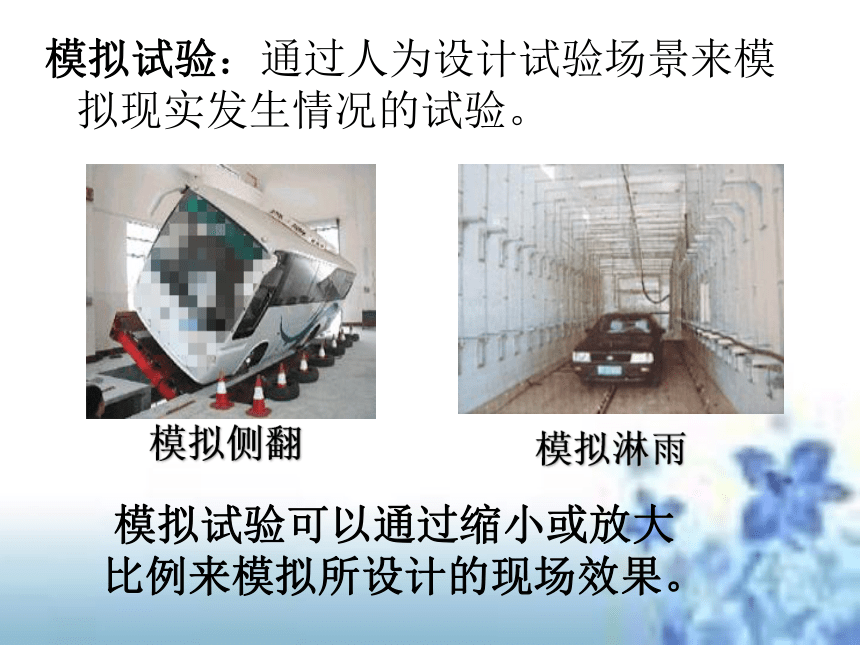

模擬試驗：通過人為設計試驗場景來模擬現實發生情況的試驗。
模擬側翻
模擬淋雨
模擬試驗可以通過縮小或放大比例來模擬所設計的現場效果。

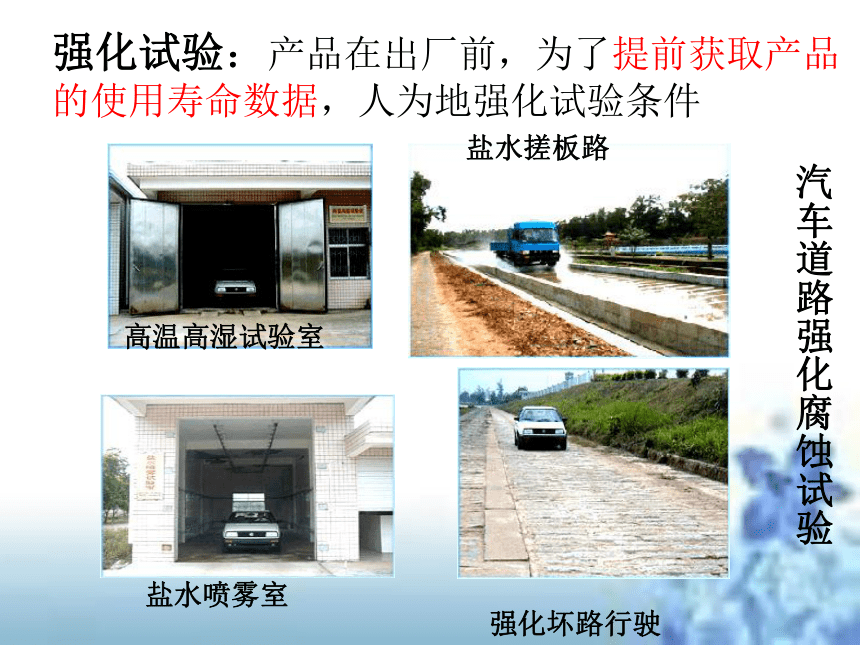

強化試驗：產品在出廠前，為了提前獲取產品
的使用壽命數據，人為地強化試驗條件
高溫高濕試驗室
鹽水搓板路
鹽水噴霧室
強化壞路行駛
汽車道路強化腐蝕試驗
破壞試驗：檢驗產品的最大承載力或在某種特殊狀態下的安全試驗，如汽車的碰撞試驗。
整體運行試驗：在產品正式投入使用前進行的整體運行試驗，如飛機的試飛、地鐵線路的試運行等。

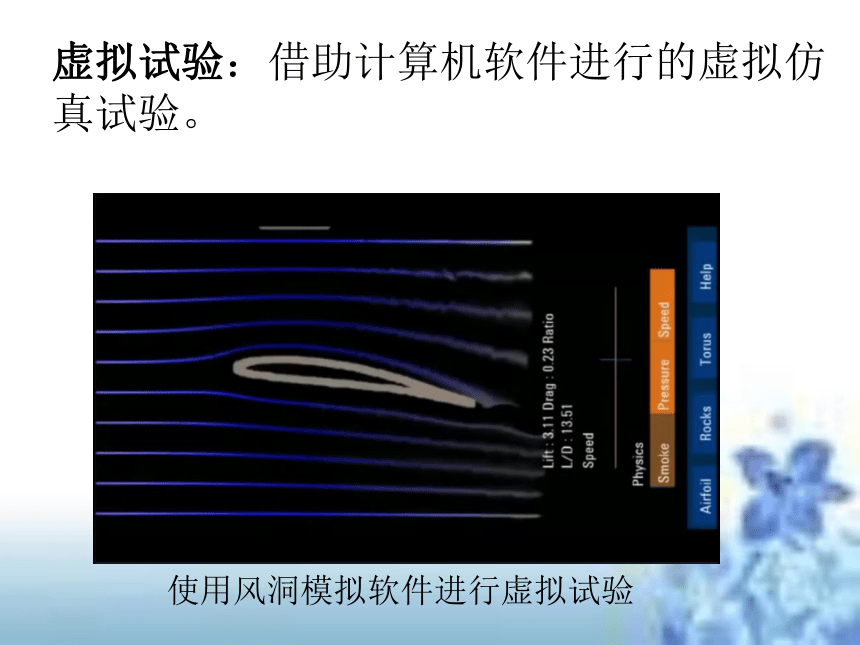

虛擬試驗：借助計算機軟件進行的虛擬仿真試驗。
使用風洞模擬軟件進行虛擬試驗

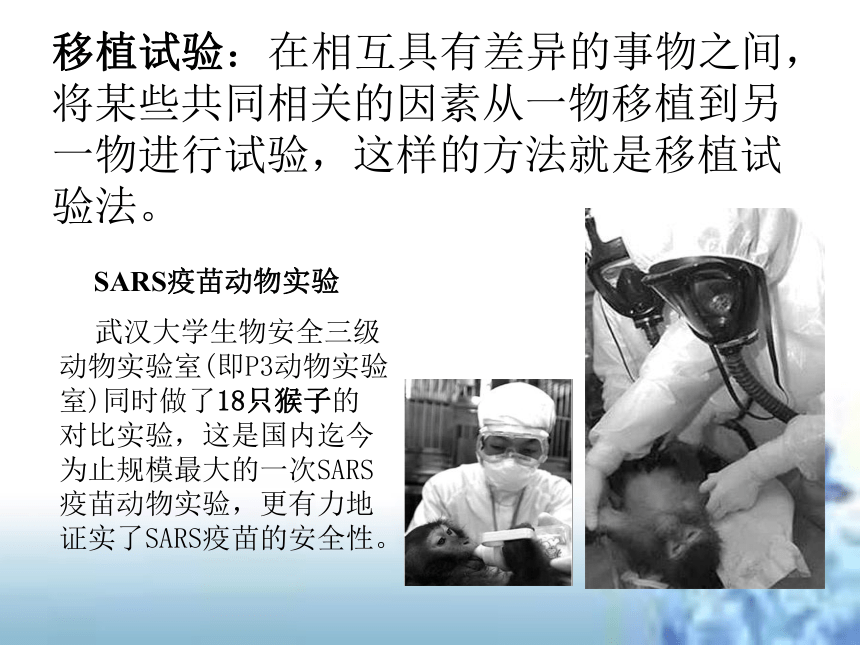

移植試驗：在相互具有差異的事物之間，將某些共同相關的因素從一物移植到另一物進行試驗，這樣的方法就是移植試驗法。
武漢大學生物安全三級動物實驗室(即P3動物實驗室)同時做了18只猴子的對比實驗，這是國內迄今為止規模最大的一次SARS疫苗動物實驗，更有力地證實了SARS疫苗的安全性。
SARS疫苗動物實驗

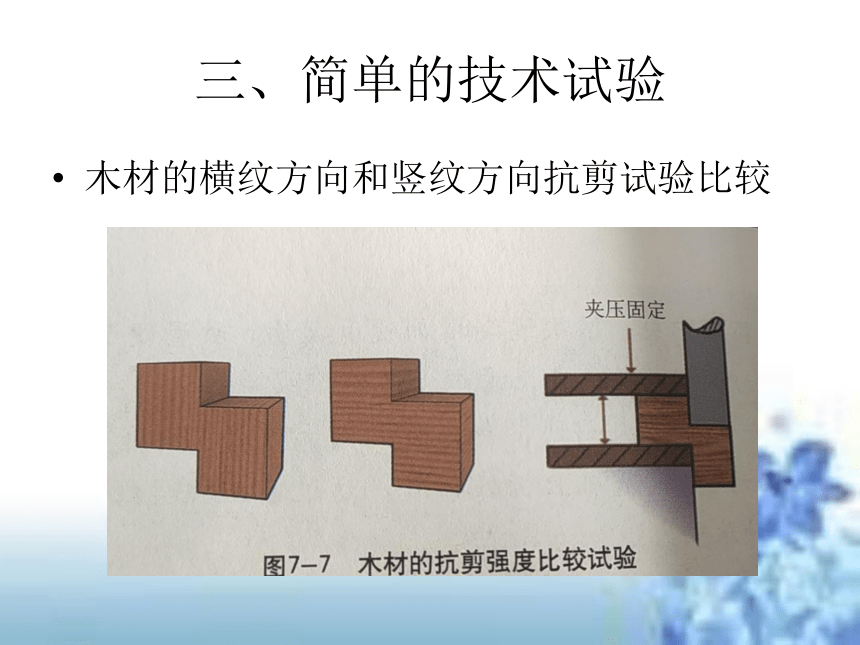

三、簡單的技術試驗
木材的橫紋方向和豎紋方向抗剪試驗比較
四、技術試驗報告
（1）技術試驗的實施包括制定試驗計劃、抽取樣本、進行試驗、分析數據、得出結論等步驟。
（2）技術試驗報告包括試驗目的、試驗準備（材料、儀器、工具和設備） 、試驗方法和步驟、試驗數據記錄、試驗結果分析和試驗結論等。
第二節 評價、優化設計
P142
一、評價設計
（一）過程性評價
過程性評價是對設計過程中各環節進行的評價，包括過程是否完整、分工是否合理、節點性任務是否保證質量完成等。
（二）終結性評價
終結性評價是對最終作品（產品）本身的總結性評價，是從技術的功能性、可靠性、創新型、文化性及專利保護等角度進行的全面而整體的評價。
設計評價的基本原則及運用
一般說來，可以將設計的基本原則作為評價的基本原則，并以此作為優化設計的方向。運用好上述原則，還得深入探討以下問題：
問題：存不存在“一票否決”的情況？
這種情況是存在的。例如，對于實用型的產品，如果設計出來沒有實用性，盡管它是美觀的，成本很低，也必須否定，因為它不實用。
問題：存不存在“一票否決”的情況？
有人想制造“永動機”，希望在不消耗任何能量的前提下，可以源源不斷的對外做功，獲得“沒有本錢的能源”。
這是不能成功的！！！
第三節 產品的使用與維護保養
p147
一、撰寫產品使用說明書
1、 產品說明書及其作用
產品說明書，也稱為用戶手冊，可以讓用戶更清晰地了解產品，指導用戶正確地操作使用，在用戶遇到困惑時，能讓用戶查到常見問題的解決方法。
負面作用、安全隱患、應急解決方法
廠家名稱、地址、郵編、售后服務電話、傳真、網址等
設計特點、規格型號、產品原理、產品結構和技術參數
具體的、正確的操作方法
聯系方式
注意事項
設計說明
使用方法
如圖所示，在測試相同尺寸的竹竿和泡沫條的性能時，不斷加掛相同質量的鉤碼，最可能出現的現象是（ ）

A:竹竿先斷裂，抗拉性較差
B:竹竿先斷裂，抗壓性較差
C:泡沫條先斷裂，抗拉性較差
D:泡沫條先斷裂，抗壓性較差
c
√
×
科技改變生活。如圖所示為一款紅外線感應垃圾桶。它采用可充電電池，當手靠近桶蓋時，桶蓋自動打開，手遠離后，延時 5-6 秒自動關閉。下列對該產品性能測試不合理的是（ ）
A 續航能力測試：充滿電后，讓桶蓋不斷地進行開閉直至電量耗盡，記錄開閉次數
B 桶蓋開關測試：用手靠近桶蓋，觀察是否會開啟；手遠離桶蓋后，觀察是否會關閉
C 密封性測試：將有氣味的垃圾倒入垃圾桶，關閉后檢測氣味會不會散發出來
D 桶蓋承重測試：在桶蓋上放置重物，測試桶蓋能頂起的最大重量
D
新購置的電器一般都有說明書。針對普通用戶編寫電視機遙控器說明書，應側重于
（ ）
A 廠家品牌的宣傳 B 電路原理圖
C 制作材料的介紹 D 使用操作的介紹
D
某同學設計了一種安全門卡，可卡在普通房門上，以防止關門時意外夾手。若要測試門卡的性能，下列不需要測試的是（ ）
A 門卡與門板連接的牢固程度
B 門卡的尺寸
C 門卡的防水性
D 門卡材料的硬度

C
制作產品需要各種不同的材料。在生產施工前要對材料的某些性能進行測試。如圖所示，甲、乙為形狀相同、木紋方向不同的同一種木材，將它們分別夾持在工作臺面上，用重物壓在階梯面上，逐漸增加重量。這是對材料進行的（ ）
A 抗壓強度比較測試
B 抗剪強度比較測試
C 抗拉強度比較測試
D 抗彎強度比較測試
B
如圖，是一個高效靜音滅蚊器,頂部能發出紫光引誘蚊子，靠近的蚊子會被內部的風機吸入并被風千而死，底部設置的蚊子收集盒可方便清理。關于該滅蚊器的評價，下列說法不恰當的是（ ）
A 滅蚊器頂部發出的紫光引誘蚊子，是利用了蚊子的趨光性
B 底部設置有蚊子收集盒,實現了人機關系的健康目標
C 滅蚊器噪音低，無污染，安全性好
D 滅蚊器增設了風機吸蚊，比手持式滅蚊拍更高效
B
如圖，是一款公交地鐵一卡通智能戒指。出行時，將佩戴的智能戒指靠近公交、地鐵的讀卡器設備，即可感應并讀取相關信息，實現支付。關于該智能戒指出廠前進行的測試，下列說法不正確 的是（ ）
A 將智能戒指放入水中,對其進行防水性能測試
B 讓智能戒指從不同高度自由跌落，對其進行破壞性測試
C 讓智能戒指分別在高溫和低溫下放置一 定時間，對其進行環境適應性測試
D 戴上智能戒指乘公交、地鐵消費一萬次以上，對其進行強度測試
D
如圖，是一種旋轉簡護欄，當車輛撞向護欄時，通過圓筒轉動降低沖擊力，極大地減輕事故傷害程度。護欄顏色鮮艷，夜間可以反光，且采用新型復合材料，即使受到嚴重撞擊，也能迅速復原，還具有抗腐蝕、抗老化等特性。下列關于護欄的評價正確的是 ①護欄顏色和反光的設計實現了人機的信息交互②護欄必須通過一系列的測試后， 才能投入使用③護欄通過圓筒轉動降低沖擊力，減少了事故損失④護欄采用旋轉筒的設計沒有體現設計的經濟性原則（ ）
A①②④ B②③④ C①③④ D①②③
D
如圖,是某款壁燈上的一個標簽，該標簽為產品的（ ）
A 結構組成說明 B 維護保養說明
C 技術參數說明 D 配件清單說明
C
多選
華為公司成功研發一 款手機無線充電器后，在上市之前需進行技術測試。以下技術測試有必要的是（ ）
A 充電器的適用電壓范圍
B 充電器的充電速度
C 外殼材料的耐熱性
D 有效充電的距離
ABCD
2016年9月中國的研發團隊成功研制了第一批切削性好的直徑2 .3毫米的不銹鋼圓珠筆頭。裝有這種圓珠筆頭的筆芯，要經過多輪次的連續不斷地書寫800米不斷線的測試。這種技術試驗屬于（ ）
A模擬試驗
B虛擬試驗
C破壞試驗
D強化試驗
D
新購的電器都帶有說明書。電視機的產品使用說明書內容可以不包括（ ）
A 安全注意事項
B使用方法
C 生產廠家及聯系方式
D 生產工藝

D
家庭裝潢中，在水管安裝結束后，通常要對水管各個連接處進行密封性能的試驗，試驗方法屬于( )
A強化試驗法
B移植試驗法
C模擬試驗法
D優選試驗法
A
絕大部分材料在使用過程中會遇到老化的問題，由于自然老化周期相對較長，在評價材料的耐老化性能時，通常會采用人工加速老化試驗方法:在試驗箱中同時模擬大氣可見環境中的光氧熱和降雨等因素。該試驗方法屬于( )
A優選試驗
B強化試驗
C虛擬試驗
D移植試驗
B
右圖是一款新型鍋蓋，以下關于該鍋蓋分析錯誤的是( )
A積水槽可防止鍋蓋上的冷凝水流到案板上，衛生、實用
B L型把手設計可變成支架讓鍋蓋立起來，節省空間
C L型把手設計讓握持更方便，烹飪時手被燙概率更低
D L型把手應選用導熱性能好的材料生產
D
右圖中是一款新型課桌椅，客戶試用后作出如下評價:設計新穎美觀；桌椅連體結構和下部儲物能充分利用空間；移動方便，適合分組學習。以上評價屬于( )
A對最終產品的評價
B對設計過程的評價
C對設計方案的評價
D自我評價
A
下圖是款透明的“淚滴椅"”。 它采用0.3毫米厚的乙烯基塑料制成，給人以坐在水上的體驗，孩童可以坐在“淚滴椅”上，或在上面玩耍，感受介于液態和固態之間的奇妙感受， 以下對雷達圖的分析中，不恰當的是( )
A該產品工藝簡單，價格較低。
B產品給人坐在水上的體驗，創意十足
C該產品非常美觀，
D采用乙烯基塑料制成，環保性能好
A
一份完整的產品使用說明書應由以下哪幾部分組成( )
①設計說明②使用說明③注意事項④聯系方式⑤維修方式⑥維護和保養
A②③④⑤⑥
B①②③⑤⑥
C①②③④⑤⑥
D①②③④⑥
D
我們要對超市購物車結實程度進行技術試驗，基本原理是找出購物車最脆弱的部位進行加載試驗，如果最脆弱的地方都沒有損壞，那么說明此購物車是合格的。下列試驗方案中最合理的（ ）
A放一定量的重物在車筐內，觀察購物車是否會損壞
B小孩坐在座椅上，觀察購物車是否會翻倒
C轉動購物車，體驗購物車轉向是否靈活
D推動購物車，感覺推行是否省力
A
關于技術試驗，以下說法不合理的是( )
A飛機駕駛員在3D艙中訓練是模擬試驗法
B家庭水管安裝完畢后，給水管施加2倍正常水壓的水管試驗是模擬試驗法
C飛機模型在風洞中測試是模擬試驗法
D一個班只能抽選5名學生，要求5名學生的成績最能體現全班成績。設計怎樣選擇5名學生的方法是優選試驗法
B
如圖所示是在軟件環境下進行的電源電路設計試驗，用于試驗電路的功能、性能以及不同參數元件對電路性能的影響，從而優化電路參數，使電路在實際應用中能發揮最大效能。這種試驗屬于
( )
A模擬試驗 B虛擬試驗 C優選試驗 D強化試驗
B
2018年7月22日，貴州銅仁市和美國超級高鐵公司(HHT)共同簽署了《超級高鐵體驗線項目合作框架協議》。雙方將在銅仁共同建設中國第一 條商業真空管道超級高鐵線路，以驗證真空管道超級高鐵的可靠性。銅仁是喀斯特地貌發育典型地區，地質結構復雜，對超級高鐵性能要求高，在這樣特殊的地形進行測試、檢驗，可有效驗證并優化真空管道超級高鐵的設計。該試驗方法屬于
A虛擬試驗法
B模擬試驗法
C強化試驗法
D優選試驗法
C
據悉，嫦娥4號搭載了棉花、油菜、土豆、擬南芥、酵母和果蠅六種生物，將它們的種子和蟲卵帶到月球上進行培育, 展開了人類在月球表面進行的首次生物技術試驗，該技術試驗方法屬于（ ）
A優選試驗法
B移植試驗法
C模擬試驗法
D虛擬試驗法
B
如圖所示的一款田徑場吸水車及 其評價坐標圖，特殊之處在于吸水車車架前部設有一個吸水滾筒 ，在吸水滾筒的上方安裝圓形壓輥。往前推行過程中，圓形壓輥擠壓滾筒，將吸附在滾筒上的水擠壓出并流入金屬儲水框中。根據坐標圖，下列說法不恰當的是( )
A該吸水車使用場合僅限于田徑場
B操作方便且積水清理設計較創新
C能有效解決田徑場積水清理問題
D與同類型產品相比可能售價較高
A
林林在通用技術試驗室制作如圖所示的小板凳，發現采用頭肩結構可以提高強度，為了找到合適的頭肩比例，進行了各種試驗。以下說法中不正確的是( )
A林林通過模型測試不同尺寸結構的插接，確定合適的頭肩比例，屬于優選試驗法
B林林在模型上持續增加重物測試最大承重能力，屬于模擬試驗法
C技術試驗是發現問題的一種重要途徑
D林林通過simulationit算機軟件進行仿真受力分析，屬于虛擬試驗法
B
手機開發過程中，需要對一些零部件進行性能試驗。 下列針對手機按鍵的試驗項目中， 不必要的是( )
A按鍵可承受按擊次數試驗
B按鍵表面耐磨損試驗
C按鍵表面觸感試驗
D按鍵材料耐超高溫試驗
D
2018年10月24日正式開通港珠澳大橋，如圖所示，以下相關的技術試驗，說法不合理的是( )
A橋面板疲勞試驗:半年內，每組構件循環荷載反復試驗約400萬次，超過普通橋梁的2倍，屬于強化試驗法
B 2輛70噸滿載卡車(港珠澳大橋通行貨車最高總限載標準49噸)在大橋上并排行駛，測試橋梁結構動態特性和動態響應情況，屬于模擬試驗法
C通過4年的測試對比，最終從20個方案中選出綜合評價最高的方案，屬于優選試驗法
D BIM建模軟件與有限元分析軟件相結合，對工作井的圍護結構進行受力測試，屬于虛擬試驗法
B
有一款筆記本電腦桌，采用鋁合金材料制作牢固可靠，具有攜帶非常方便、使用較簡單等特點，相對同類型的產品而言在結構、造型方面非常有創意，經濟性一般，但還是受到廣大用戶的喜愛。下列評價坐標圖中與描述相符的是( )
AC BD CA DB
C
如圖所示是一 款高低溫試驗箱， 該設備主要針對相關產品及其材料在高溫、低溫循環變化的環境下，檢驗其各項性能指標。關于該試驗箱，下列說法不恰當的是( )
A對產品的高(低) 溫試驗屬于性能試驗
B測試產品在環境中能耐受的極限溫度，可以采用強化試驗法
C試驗箱可以近似地設置工程產品在使用、貯存、運輸等過程中所經受的外界環境條件，該試驗方法屬于模擬試驗法
D試驗箱可測試的溫度變化在-70°C至150°C之間，采用了優選試驗法
D
如圖所示為張三同學對甲乙兩款籃球鞋的性能評價結論，張三沒有將性價比列入評價維度的原因是( )
A張三對價格不在意
B性價比不屬于球鞋的性能中選擇合適的選項
C沒必要做性價比的比較
D兩款球鞋價格接近
B
近幾年，“小白鞋”非常流行。淺色的鞋穿久了會發黃。試驗時將淺色的鞋放在耐黃變測試儀中(如圖所示)。溫度調到50°C左右， 并用強光長時間不間斷地照射，以快速檢測鞋的發黃情況該試驗的方法屬于( )
A移植試驗法
B優選試驗法
C虛擬試驗法
D強化試驗法
D
如圖所示是某位同學設計制作的一款木質臺燈，現在要對其進行技術試驗，下列試驗中不需要的是 ( )
A調節燈桿，測試其穩定性
B打開開關，測試電路是否正常
C打開開關，觀察燈罩是否耐熱
D打開開關，測試燈泡的使用壽命
D
李強同學通過通用技術的學習,提出了一些保溫杯性能試驗方案。 下列試驗方案中不合理的是( )
A滲漏試驗:往杯中加水后,旋緊杯蓋把保溫杯橫放在桌面上觀察是否有水滲漏
B跌落試驗:用鐵錘敲擊保溫杯，觀察保溫杯是否損壞
C內膽異味試驗:旋緊杯蓋一 段時間后打開杯蓋用鼻子感受內膽的氣味
D保溫試驗:將開水倒入保溫杯內,測量溫度,旋緊杯蓋2小時后再測量水的溫度
B
如圖所示是一汽車試驗場， 可對汽車進行整車腐蝕試驗。試驗主要包含車身噴鹽霧，在鹽水搓板路、碎石路上行駛，停放環境高溫高濕等項目，每24小時為4個循杯， 10個循環相當于汽車使用一年的腐蝕量。該試驗方法屬于( )
A優選試驗法
B模擬試驗法
C強化試驗法
D虛擬試驗法
C
如圖所示是一 個利用三根火柴和棉繩吊起重物的結構,為測試最大承重量,試驗時逐漸增加重物,直到結構嚴重變形，記錄下重物質量。該試驗的方法屬于( )
A虛擬試驗法
B強化試驗法
C優選試驗法
D模擬試驗法
B
技術人員將火腿腸靠近高速運轉的木工臺鋸鋸片，以此驗證該臺鋸檢測到手指時能否瞬間鎖死，而不傷到手指。該試驗方法屬于( )
A強化試驗法
B優選試驗法
C模擬試驗法
D虛擬試驗法
C
天貓精靈高德版上市之前需要做大量的路試，即在不同的車輛、路況、氣候、天氣等場景下測試，來確保產品上市后的可靠性，那么汽車工業中常用的“路試"屬于( )
A移植試驗法
B優選試驗法
C模擬試驗法
D虛擬試驗法
C
在技術發展的漫長過程中，人們總結了許多技術試驗的方法。其中，通過再現的形式來模擬現實發生情況的方法稱為模擬試驗法。下列不屬于模擬試驗法的是( )
A大壩水利試驗
B風洞試驗
C材料抗壓試驗
D汽車碰撞試驗
C
技術試驗的實施包括以下幾個步驟:①抽取樣本②分析數據③進行試驗④得出結論⑤制定計劃。正確的排序為( ) 。
A⑤①②③④
B⑤②①③④
C⑤②③①④
D⑤①③②④
D
2018年8月， 上海交通大學校園內無人駕駛的固定線路投入試運行，乘客可在站點掃碼預約和上車體驗。這屬于整體運行試驗。 ( )
A正確
B錯誤
A
今天，各種形式的鋪天蓋地的廣告沖刺者我們的視聽，廣告屬于產品推廣者與消費者之間的直接交流。( )
A正確
B錯誤
B
產品使用說明書可以有注意事項，主要介紹使用該產品時要著重注意的地方,或者是有可能產生的負面作用，以消除在使用時或使用后有可能帶來的安全隱患；還應該包括出現意外情況時的應急解決方法和出現故障時的維修處理辦法。( )
A正確
B錯誤
A
產品只有通過不斷地優化和改善，技術才會越來越成熟，設計才會越來越合理。 ( )
A正確
B錯誤
A
