第二節典型結構分析
教材p10-p19
問題思考

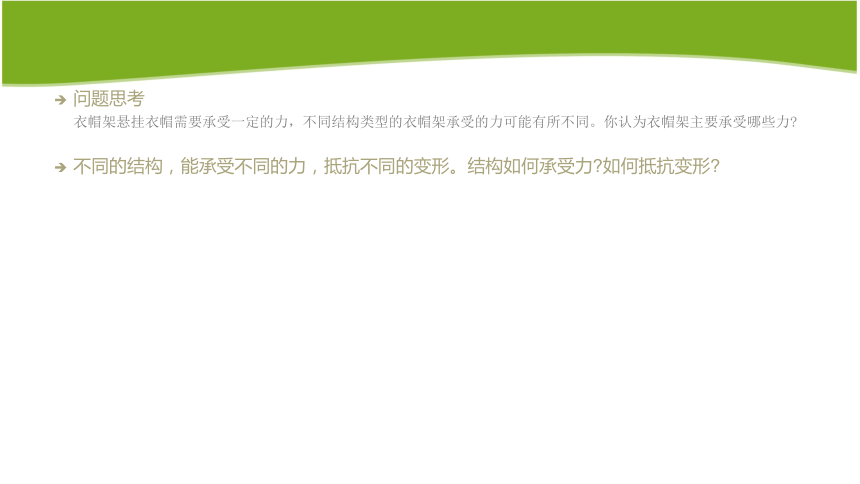

衣帽架懸掛衣帽需要承受一定的力，不同結構類型的衣帽架承受的力可能有所不同。你認為衣帽架主要承受哪些力
不同的結構，能承受不同的力，抵抗不同的變形。結構如何承受力 如何抵抗變形
一、單杠結構分析
(一）單杠的結構

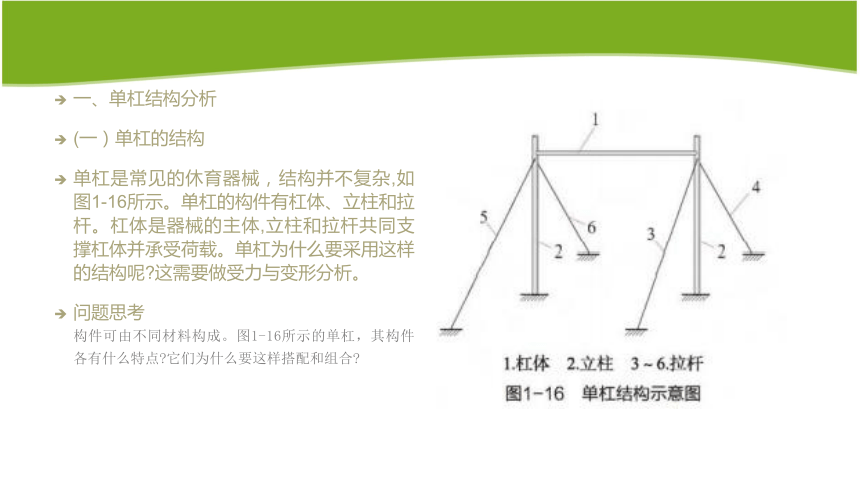

單杠是常見的休育器械，結構并不復雜,如圖1-16所示。單杠的構件有杠體、立柱和拉桿。杠體是器械的主體,立柱和拉桿共同支撐杠體并承受荷載。單杠為什么要采用這樣的結構呢 這需要做受力與變形分析。
問題思考
構件可由不同材料構成。圖1-16所示的單杠，其構件各有什么特點 它們?yōu)槭裁匆@樣搭配和組合
閱讀材料
拉伸、壓縮與彎曲
構件受到外力F作用時，會發生形狀或大小的改變，這種改變常稱為變形。變形有的明顯，有的不明顯。
前面的實例中，吊車的吊繩承受的外力是拉力，拉力所產生的變形為拉伸;板凳腿承受的外力是壓力，壓力所產生的變形為壓縮。拉伸和壓縮都是荷載作用的結果。
當桿件受到與桿軸線相垂直的外力作用時，桿件產生的變形為彎曲。發生彎曲變形的桿件,稱作梁。

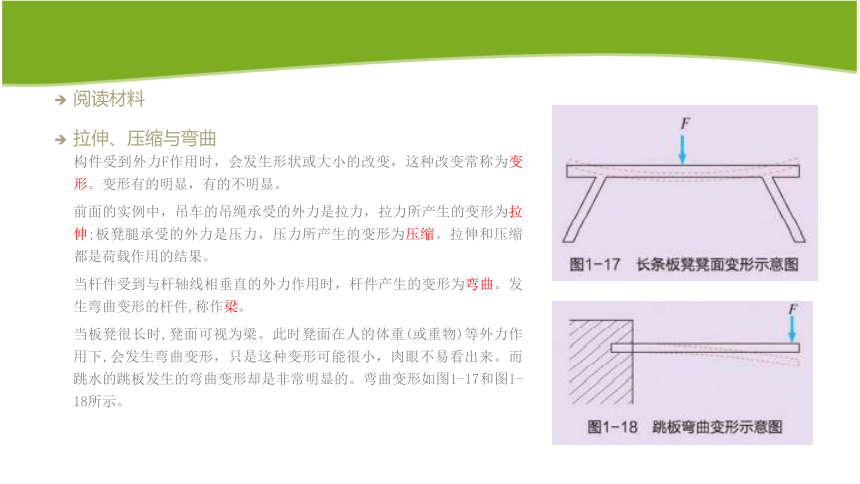

當板凳很長時,凳面可視為梁。此時凳面在人的體重(或重物)等外力作用下,會發生彎曲變形，只是這種變形可能很小，肉眼不易看出來。而跳水的跳板發生的彎曲變形卻是非常明顯的。彎曲變形如圖1-17和圖1-18所示。
問題思考

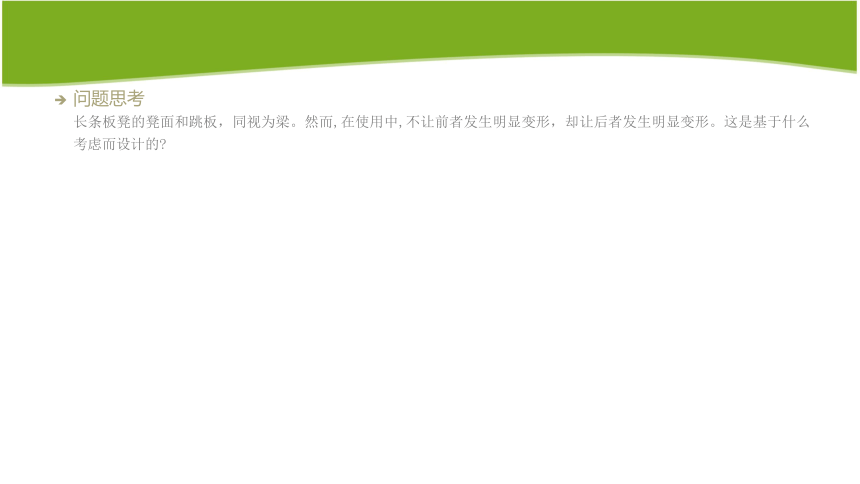

長條板凳的凳面和跳板，同視為梁。然而,在使用中,不讓前者發生明顯變形，卻讓后者發生明顯變形。這是基于什么考慮而設計的

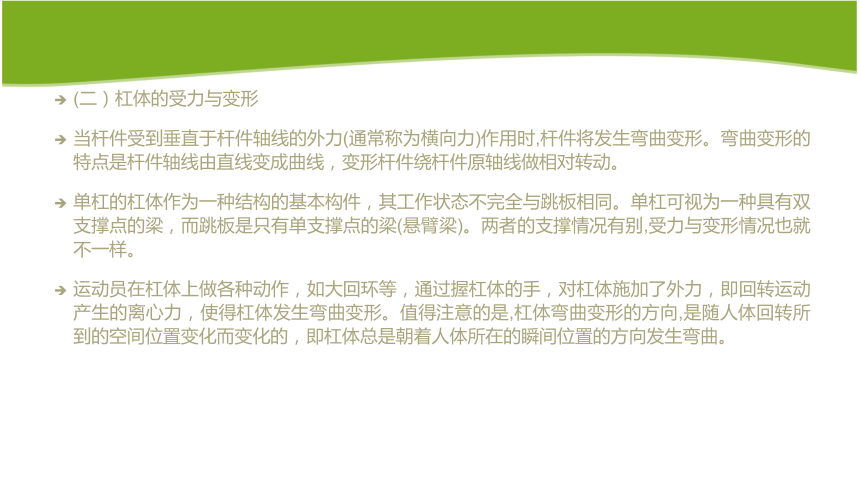

(二）杠體的受力與變形
當桿件受到垂直于桿件軸線的外力(通常稱為橫向力)作用時,桿件將發生彎曲變形。彎曲變形的特點是桿件軸線由直線變成曲線，變形桿件繞桿件原軸線做相對轉動。
單杠的杠體作為一種結構的基本構件，其工作狀態不完全與跳板相同。單杠可視為一種具有雙支撐點的梁，而跳板是只有單支撐點的梁(懸臂梁)。兩者的支撐情況有別,受力與變形情況也就不一樣。
運動員在杠體上做各種動作，如大回環等，通過握杠體的手，對杠體施加了外力，即回轉運動產生的離心力，使得杠體發生彎曲變形。值得注意的是,杠體彎曲變形的方向,是隨人體回轉所到的空間位置變化而變化的，即杠體總是朝著人體所在的瞬間位置的方向發生彎曲。
(三）立柱、拉桿的受力與變形
單杠的立柱,是總荷載(杠體和人體）的主支撐單元。當人體靜掛或靜騎在杠體上時，兩根立柱只承受壓力。

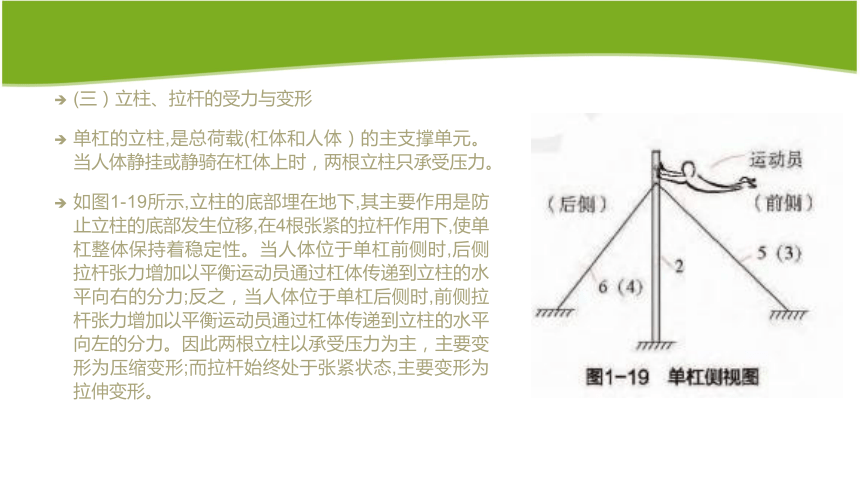

如圖1-19所示,立柱的底部埋在地下,其主要作用是防止立柱的底部發生位移,在4根張緊的拉桿作用下,使單杠整體保持著穩定性。當人體位于單杠前側時,后側拉桿張力增加以平衡運動員通過杠體傳遞到立柱的水平向右的分力;反之，當人體位于單杠后側時,前側拉桿張力增加以平衡運動員通過杠體傳遞到立柱的水平向左的分力。因此兩根立柱以承受壓力為主，主要變形為壓縮變形;而拉桿始終處于張緊狀態,主要變形為拉伸變形。
二、棚室屋架結構分析
日光溫室和塑料棚，在現代農業生產中被廣泛采用,利用溫室育花也屢見不鮮。因此，需要因地制宜地設計和建造日光溫室和塑料棚的結構型式。
棚室屋架結構是怎樣受力的呢
(一）棚室荷載與立柱受力棚室屋面下邊的梁、立柱和墻,共同承受著屋頂部的荷載。這里的荷載有靜載與動載之分。
對于立柱和墻來說,靜載包括屋面、梁(有時還有凜)的重量，屬于不隨時間變化的永久性荷載;動載包括雪載、風載等，屬于隨天氣情況變化的可變性荷載。
荷載給立柱和墻主要施加壓力。這里的壓力,由永久性荷載和雪載生成。圖1-20表示了立柱受壓力時的情形。圖中，F(xiàn)1為荷載施加于立柱的壓力,F1'為立柱基礎作用于立柱的反作用力。

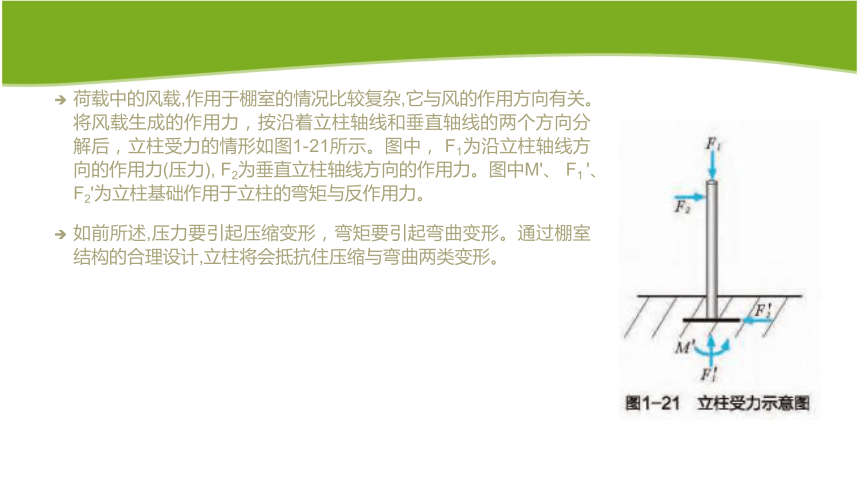

荷載中的風載,作用于棚室的情況比較復雜,它與風的作用方向有關。將風載生成的作用力，按沿著立柱軸線和垂直軸線的兩個方向分解后，立柱受力的情形如圖1-21所示。圖中， F1為沿立柱軸線方向的作用力(壓力), F2為垂直立柱軸線方向的作用力。圖中M'、 F1 '、 F2'為立柱基礎作用于立柱的彎矩與反作用力。
如前所述,壓力要引起壓縮變形，彎矩要引起彎曲變形。通過棚室結構的合理設計,立柱將會抵抗住壓縮與彎曲兩類變形。
(二）梁的受力荷載作用傳到梁上,梁受力變形,如圖1-22所示。
圖中,在荷載作用下,梁的上部軸向受壓，下部軸向受拉。在上部和下部之間必有一層既不受拉也不受壓，稱為中性層。
對棚室屋面的支撐梁來說,它受的力被傳遞到其支撐點(如立柱或墻)上，通過合理設計，可以使梁不產生明顯彎曲。
防止梁過分彎曲的最簡單方法,是在梁的下面增加支撐點。這樣,梁傳遞下來的力就被分?jǐn)偭恕?br/>(三）拱結構的應用
棚室一般多采用拱結構。拱結構，即中間高四周低，呈弧形曲面的一種結構。拱結構對承受荷載有利。荷載壓力作用于拱上，拱把力傳到其四周的支撐上。如雪載，它是作用在屋面上的垂直荷載。屋面上積雪的程度不僅與降雪量有關,而且與屋面形狀和坡度有關。屋面拱度愈大，積雪愈淺，雪壓愈小。
多注意觀察，就會發現:在較大的跨度情況下，建筑物多采用拱結構。這樣的結構既有利于承載,又美觀。
三、鋼箱梁橋結構分析
生活中存在各種梁的應用實例，特別是在橋梁工程和建筑工程中，普遍采用梁理論進行結構分析和設計。鋼箱梁，又叫鋼板箱形梁,是橋梁工程中梁的一種,內部為空心狀，由頂板、底板、腹板和加勁肋等構件組成,外形像一個箱子,是大跨徑橋梁常用的結構型式,具有質量小節省鋼材、抗彎和抗扭剛度大、安裝迅速、外形簡潔美觀等特點。
鋼箱梁橋結構是怎樣受力的呢
閱讀材料
港珠澳大橋的主梁結構
港珠澳大橋跨越珠江口伶仃洋海域，是連接香港、廣東珠海、澳門的超級跨海通道。
其中，青州航道橋的設計是港珠澳大橋最具特色的部分，它為雙塔空間雙索面鋼箱梁斜拉橋，主梁采用扁平流線型整體式鋼箱梁，索塔采用橫向H形框架結構，163 m的塔上端采用具有傳統民族文化元素的“中國結”造型鋼結構,寓意團圓回歸、三地同心，如圖1-23所示。
(一）荷載類型
港珠澳大橋青州航道橋的首要功能是承載它所輸運的交通荷載，支撐其自身的重量及其上的附屬設施（如路燈、管線等)，還必須能抵御風、雨、溫度變化及地震的作用。大橋的荷載包括豎向荷載和橫向荷載,如圖1-24所示。
( 1）豎向作用，q代表分布荷載（如橋體的自重)，o代表集中荷載（如交通荷載)。
(2)橫向作用,q,代表分布荷載（如風荷載),2,代表集中荷載(如地震作用的效果)
(3）縱向水平作用o,，如地震作用或交通流制動或加速導致的效果。
橋梁通過結構型式承擔和傳遞水平與豎向荷載，橋梁結構不是二維平面結構，而是三維的空間結構，因此在荷載的作用下它表現出三維效應。在橋梁的設計過程中，工程師通常將三維結構劃分為多個平面系統，這樣的簡化對于許多橋梁結構型式是合理的。
結構必須能夠承受上述三類作用。
(二）縱向結構型式
港珠澳大橋青州航道橋?yàn)殇撓淞盒崩瓨颍缇?10 m+236 m+458 m+236 m+110 m，橋梁縱向結構（橋型布置）如圖1-25所示。橋面板通過纜索懸掛，而纜索以拉力的形式傳遞荷載，斜拉索將荷載傳遞給橋塔，為橋面板提供了彈性支撐，如圖1-26所示。
(三）橫向結構型式
港珠澳大橋青州航道橋主梁采用扁平鋼箱梁結構,橫截端面為帶鳳嘴扁平六邊流線型，如圖1-27所示，箱室內不設中間腹板，頂板和底板采用U形縱肋加強，具有抗扭和抗彎慣矩大、抗風能力強等特點。
閱讀材料
幾種常見結構的受力情況
單杠和棚室屋架，其結構所承受的外力主要有拉力、壓力及使單杠杠體發生彎曲變形的力。實際上，結構因其所負荷載形式的不同，相應承受的外力還有很多其他的力。
例如，橋的荷載有人、車及載重物、冰雪、大風等。因此，橋除承受拉力、壓力及使其發生彎曲變形的力之外，還承受因荷載分布不均勻、不對稱而產生的扭矩。
又如，梯子的橫梁，除了承受壓力及使其發生彎曲變形的力之外，在橫梁與支柱的兩個交接處還要承受剪切力。大壩與此類似，除承受河水作用的壓力外，由于水深的變化還要承受剪切力。
技術探究
查閱相關資料,收集幾種結構承受不同外力的例子。
開眼界
梁、拱受力的簡單圖示
1．梁的受力與變形
為了區別拉應力和壓應力,常以“+”表示拉應力,以“一”表示壓應力,如圖1-28和圖1-29所示。在第三節中，將闡釋應力的重要概念。
梁受力后，一部分纖維受壓力而縮短，另一部分纖維受拉力而伸長。兩部分之間有一層纖維既不縮短也不伸長，這層長度不變的纖維層稱為中性層（圖1-29)。
對于整個梁來說，彎矩最大的橫截面上的應力也最大，這個截面稱為危險截面(圖1-30)。
梁的變形與梁的長度有關。在相同荷載作用下,梁越長,梁的變形越大(圖1-31)。
梁橫截面上的應力與梁的變形還與其橫截面的幾何形狀有關,因此,若要提高梁抵抗破壞的能力和抵抗變形的能力,盡量將材料加在梁的高度上(即遠離中性層的位置),這樣會比加在寬度上更有效(圖1-32)。
另外,梁的強度也與梁的材料有關。如低碳鋼、鋁合金、銅等塑性材料抗拉能力與抗壓能力基本相同,適合做梁，但成本高、變形大。而混凝土、石材、鑄鐵等脆性材料，變形小，但往往抗壓能力遠大于抗拉能力。土木工程中常用混凝土做梁，為避免受拉部分?jǐn)嗔眩谑芾粋?cè)加上鋼筋以承受拉力(圖1-33 )。
梁的變形和材料的彈性有關(圖1-34)。
荷載越靠近梁的中央，變形量越大(圖1-35 )。
2.梁的受力與平衡
梁在外力作用下保持靜止的狀態稱為平衡,其必須滿足如下條件:
上式稱為平衡條件或平衡方程，式中x、y、z為三維坐標軸(圖1-36).
3.拱的受力
靜載,對于大棚來說，包括拱、梁、塑料膜及連接件共同構成的恒定荷載(圖1-37、圖1-38、圖1-39)。
拱是一種曲線形的結構。拱在豎向荷載作用下，端點受到水平方向的約束反力，常稱為推力。由于這種推力的存在，拱結構任意截面內的彎矩，將比相當?shù)牧涸谙嗤孛鎯?nèi)的彎矩要小。拱結構一般比梁結構經濟。因此,拱結構可以跨越較大的跨度。拱的結構示意圖如圖1-40所示。
拱的結構型式有三種:三較拱、兩較拱和無較拱，如圖1-41所示。
一般大棚采用的是兩餃拱。兩餃拱的優點是由于兩端是餃支座，因此支撐反力作用點的位置確定，計算比較簡單。同時，支撐產生豎向沉陷時，兩餃拱也不受什么影響（支座有水平變位時將引起兩較拱的內力)。常見拱多為圓弧拱和拋物線拱。
拱的應用很多，如天安門城樓的拱門、延安窯洞的拱門、趙州橋的拱形橋洞、磚窯的拱形門……
你見到過哪些拱的應用實例
創客坊
關于基本構件、拱的探究
(1）常見結構中的基本構件主要有:桿、柱、索、板、梁、筋、殼、膜，以及由它們演變、組合的座、樁、臂、球等。這些構件適用于哪些場合 有什么功能 承受荷載與抵抗變形的特點是什么
(2)拱適用于哪些場合 有什么功能 承受荷載與抵抗變形的特點是什么
帶著這些問題，你可以去圖書館或通過互聯網查找有關資料，并進行實物觀察。
