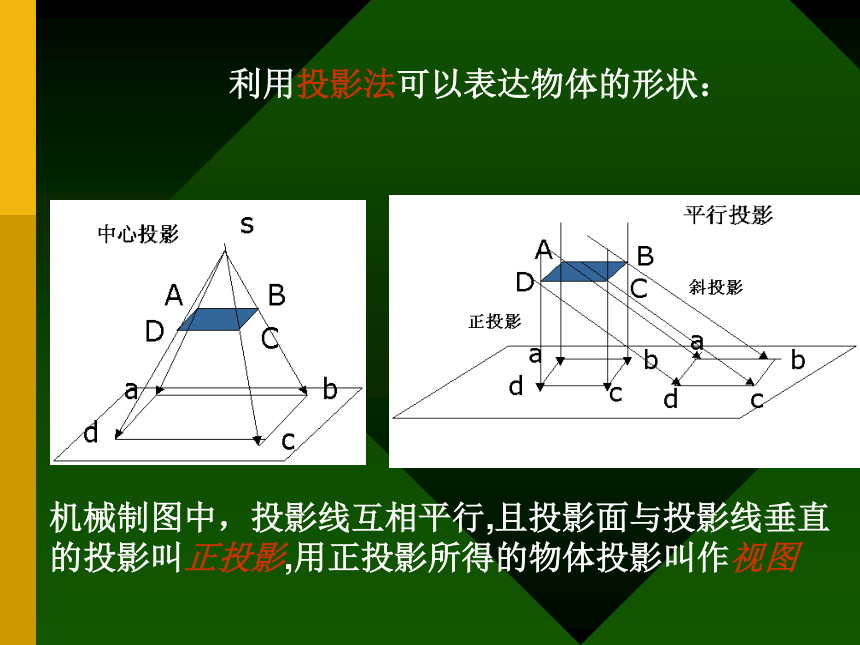

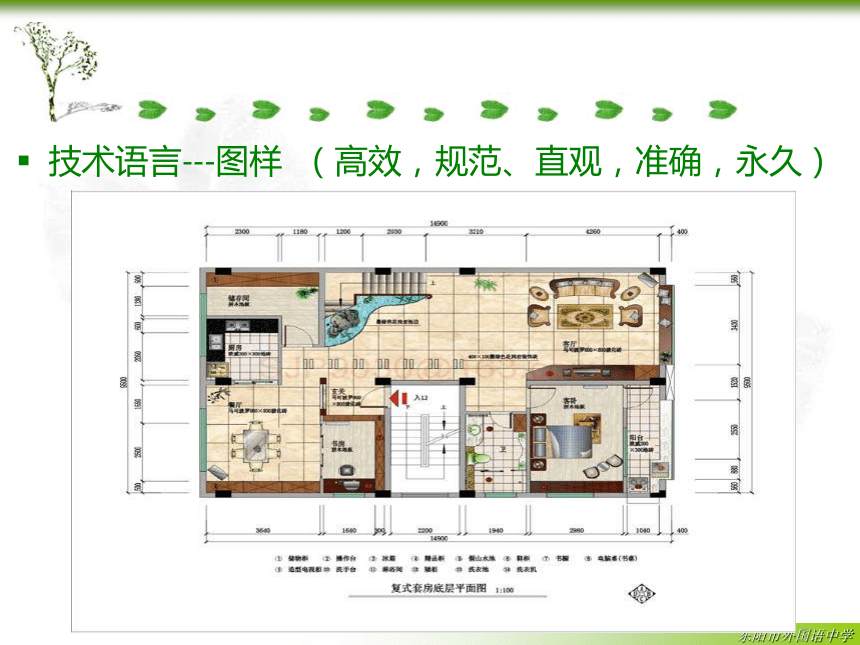

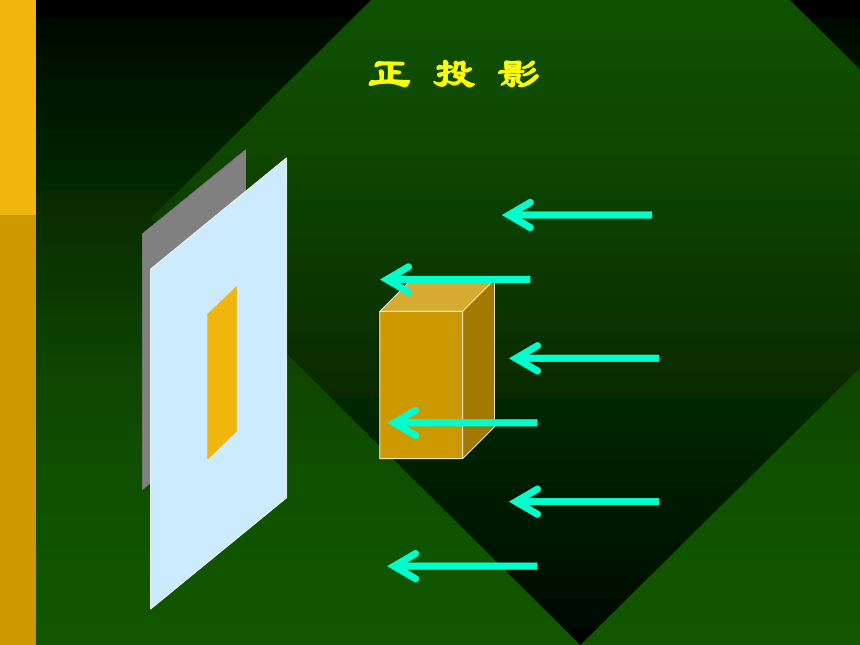

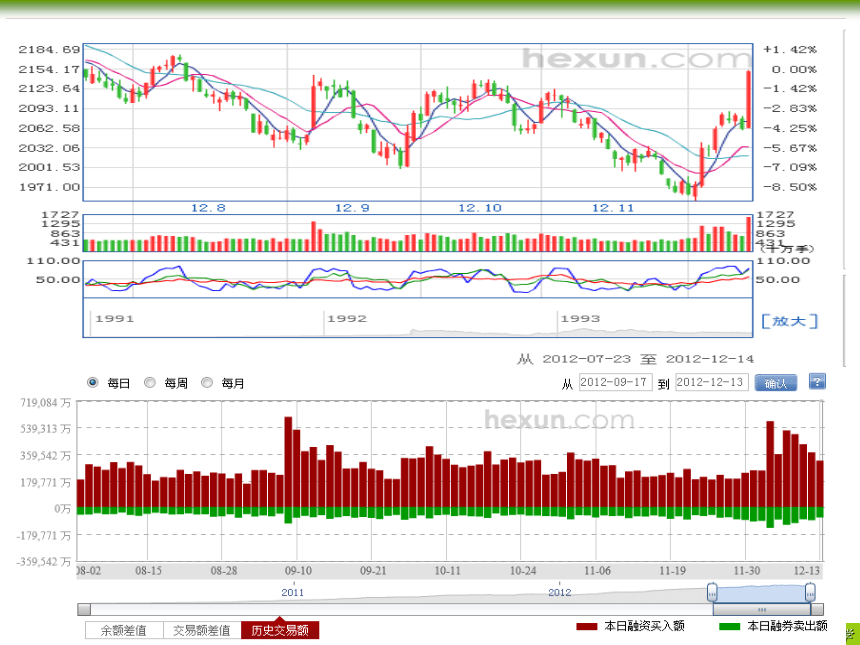

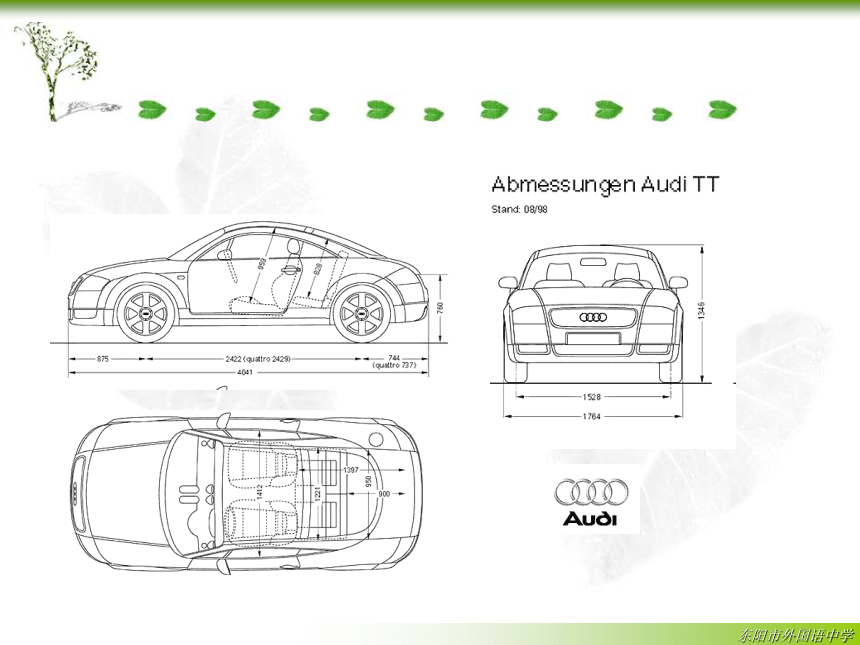

課件51張PPT。技術語言---圖樣 （高效，規范、直觀，準確，永久）利用投影法可以表達物體的形狀：機械制圖中，投影線互相平行,且投影面與投影線垂直的投影叫正投影,用正投影所得的物體投影叫作視圖正 投 影 正投影的基本性質

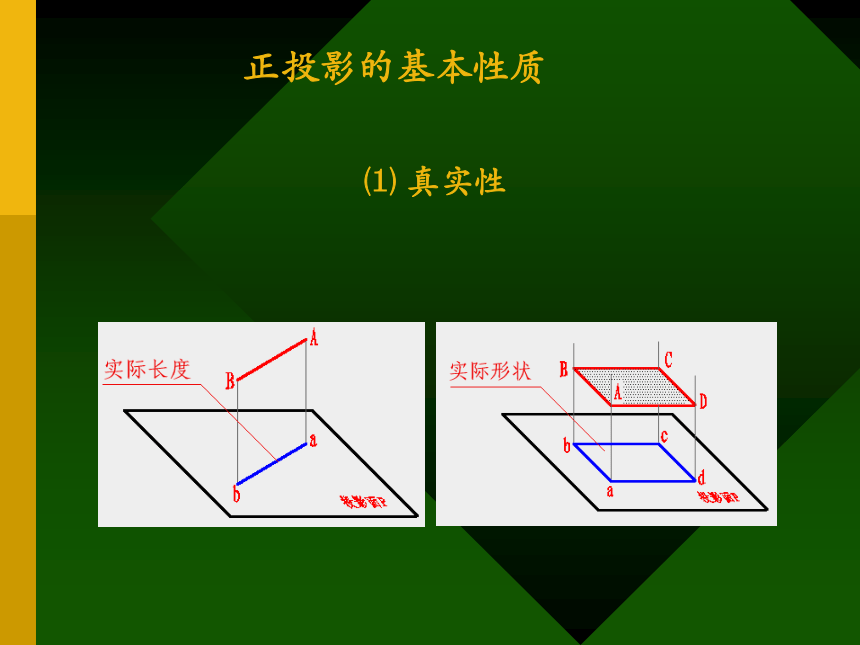

⑴ 真實性 正投影的基本性質

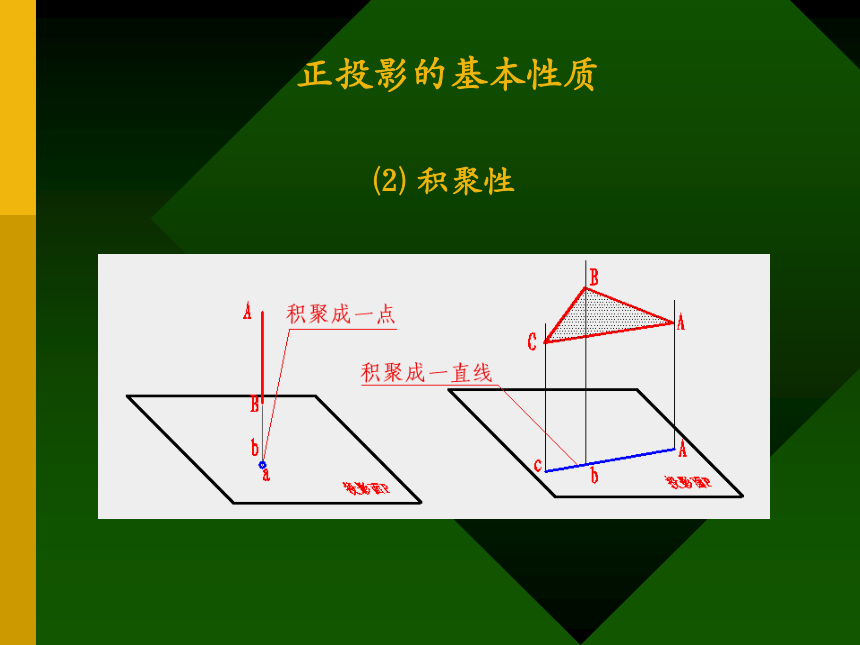

⑵ 積聚性 正投影的基本性質

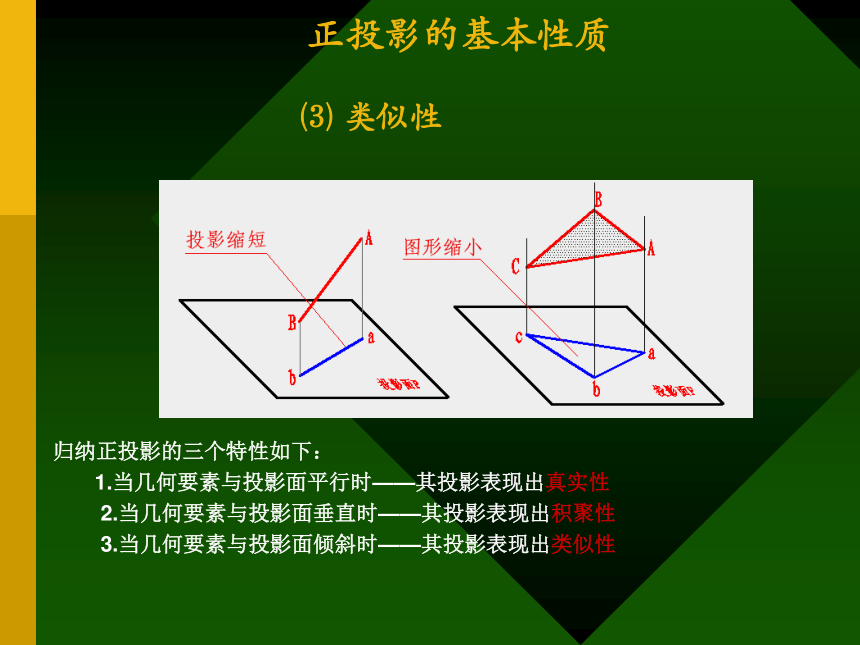

⑶ 類似性歸納正投影的三個特性如下：
1.當幾何要素與投影面平行時——其投影表現出真實性
2.當幾何要素與投影面垂直時——其投影表現出積聚性

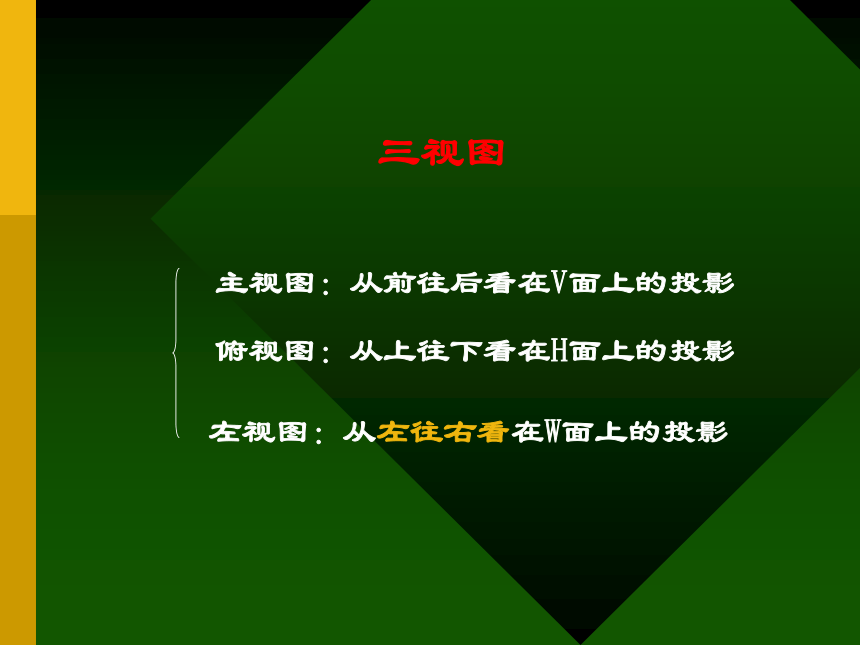

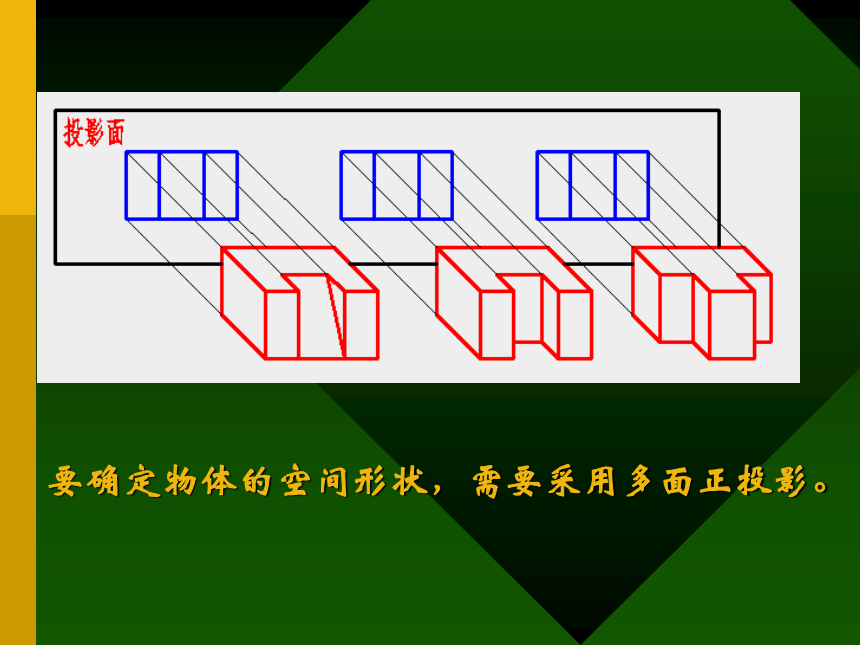

3.當幾何要素與投影面傾斜時——其投影表現出類似性要確定物體的空間形狀，需要采用多面正投影。三視圖俯視圖：從上往下看在H面上的投影主視圖：從前往后看在V面上的投影左視圖：從左往右看在W面上的投影三視圖形成（一）三視圖形成（二）V 主視圖H 俯視圖W 左視圖三視圖形成（三）——展開視圖V 主視圖三視圖與物體方位的對應關系物體有上、下、左、右、前、后六個方位
主視圖能反映物體的上下和左右方位
俯視圖能反映物體的左右和前后方位
左視圖能反映物體的上下和前后方位主視圖反映物體的長度和高度
俯視圖反映物體的長度和寬度左視圖反映物體的寬度和高度VHW高平齊，長對正，寬相等長對正高平齊寬相等主視圖左視圖俯視圖 三視圖的投影規律 D 三視圖的投影規律左、俯視圖寬相等主、左視圖高平齊主、俯視圖長對正想一想？CB下圖中的三視圖表示下面那個幾何體?
D側視圖俯視圖俯視圖左視圖主視圖ABC（　　）（　　）（　　）BCB俯視圖左視圖主視圖ABC （　　）（　　 ）（　　）AAB常見尺寸標注1. 尺寸標注的基本要求 a.正確，尺寸注寫必須符合國家標準；
b.完整，齊全，不遺漏，不重復；
c.清晰，整齊，清晰，便于讀圖;
d.合理，符合加工、裝配、測量要求。平度一中通用技術組平度一中通用技術組 基本規定 1. 機件的真實大小應以圖上所注尺寸數值為依據，與圖形的大小及繪圖的準確度無關。
2. 圖樣中所標注的尺寸，為該圖樣所示機件的最后完工尺寸，否則應另加說明。
3. 機件的每一尺寸，一般只標注一次，并應標注在反映該結構最清晰的圖形上。
4. 圖樣中的尺寸，以mm為單位時，不需標注計量單位的代號或名稱，如采用其它單位，則必須注明相應的計量單位的代號或名稱。2.標注尺寸的三要素 完整的尺寸標注應該包括：
a.尺寸界線；
b.尺寸線；
c.尺寸數字。2.標注尺寸的三要素尺寸界線尺寸線尺寸數字========a.尺寸界線
①尺寸界線用細實線繪制；
②尺寸界線應由圖形的輪廓線、軸線或?qū)ΨQ中心線引出。也可利用輪廓線、軸線或?qū)ΨQ中心線作為尺寸界線；
③尺寸界限一般與尺寸線垂直，并超出尺寸線箭頭2mm。b.尺寸線①必須用細實線單獨繪出不得由其它任何圖線代替也不得畫在任何圖線的延長線上。
②尺寸線與尺寸線、尺寸線與輪廓線相距5～7mm。
③尺寸線終端——箭頭。c.尺寸數字（包括符號）　　用阿拉伯?dāng)?shù)字表示。數字不可被任何圖線通過，否則必須把圖線斷開。
圖樣上所注尺寸表示形體的真實大小，形體的真實大小與圖樣的大小及繪圖的準確度無關。
機件的每一尺寸，一般只標注一次，并應標注在反映該結構最清晰的圖形上。
尺寸數字應按國標要求書寫，并且水平方向字頭向上，垂直方向字頭向左 89898989如:“89”尺寸數字不可被任何圖線所通過，否則必須將該圖線斷開。標注直徑尺寸
標注半徑尺寸
標注形體尺寸窄小尺寸標注技術圖樣的尺寸標注要求正確、完整、清晰、合理，以下尺寸標DB大家來找茬大家來找茬正確標注錯誤標注機械加工圖（2）組成：是以三視圖的形式來表達機械加工方法的一種技術圖樣。（1）定義：基本視圖輔助視圖尺寸標注技術要求標題欄 機械加工圖圖紙幅面及格式 圖紙幅面是指圖紙寬度與長度組成的圖面。繪制圖樣時，應采用表一中規定的圖紙基本幅面尺寸，尺寸單位為：mm。基本幅面代號有A0、A1、A2、 A3、A4五種。對圖樣中字體的要求是：字體端正、筆畫清楚、排列整齊、間隔均勻。
1.漢字：長仿宋體，并采用國家正式公布的簡化字。字母和數字剖視圖具有不可見結構的物體的表達方法剖面線與水平線成45°或135角，間距均勻剖視圖(1)包含內部結構如孔、槽的軸線，或物體的對稱面；
(2)平行于相應的投影面。（1）定義：假想采用剖切平面的方法剖開物體，將觀察者與剖切面之間的部分移去，將其余部分向投影面投影所得的圖形。（2）剖切面的特征：剖視圖的種類? 全剖視圖用剖切平面完全地剖開機件所得的剖視圖，稱為全剖視圖。 剖視圖的種類? 半剖視圖當機件具有對稱平面時，向垂直于對稱平面的投影面上投影所得到的圖形，可以對稱中心線為界，一半畫成剖視圖，另一半畫成視圖，這樣畫出的圖形稱為半剖視圖。剖視圖?? 局部剖視圖用剖切面局部地剖開機件所得到的剖視圖稱為局部剖視圖。
局部剖視圖要用波浪線與視圖分界，波浪線可以看作是機件斷裂面的投影，因此波浪線不能超出視圖的輪廓線，不能穿過中空處，不允許與其它圖線重合。 剖視圖注意事項a.物體被剖開后，用粗實線畫出物體的剖面輪廓及剖切平面后的可見輪廓。
b.省略不必要的虛線，只對尚未表達清楚的物體結構才畫出虛線。
c.剖切平面是假設的，在一個視圖上取剖視，不影響其他視圖的投影。
d.畫出與物體材料相對應的剖面符號，金屬材料為一組與水平線成45°的平行細實線。線路圖線路圖是指用圖形符號和線段組成的電子工程用的略圖。包括電路原理圖、接線圖和邏輯圖。線路圖
