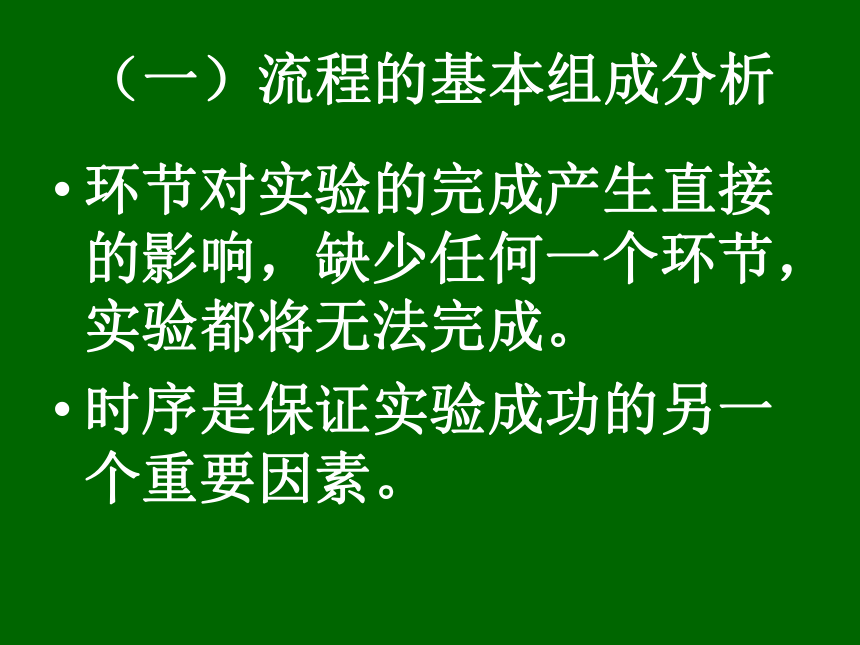

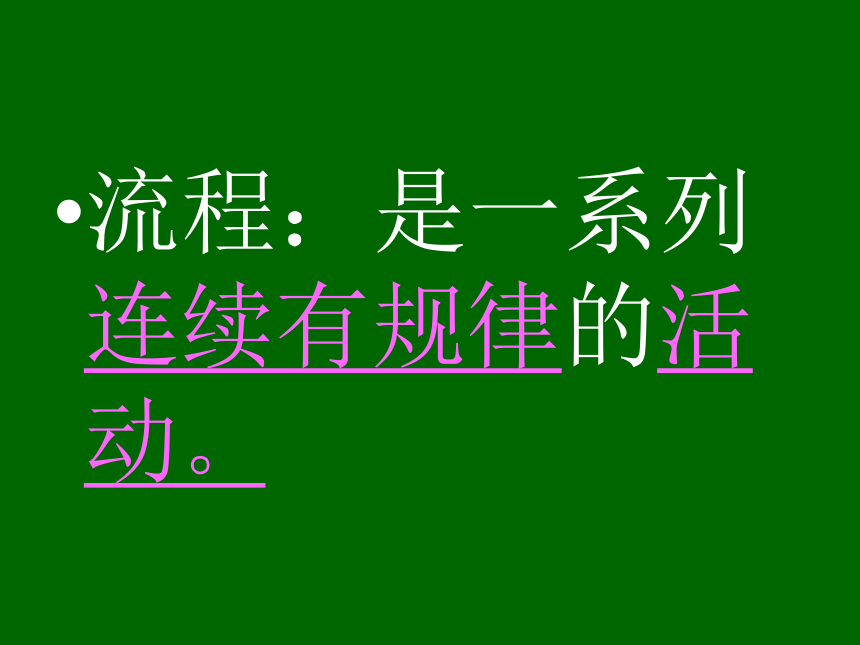

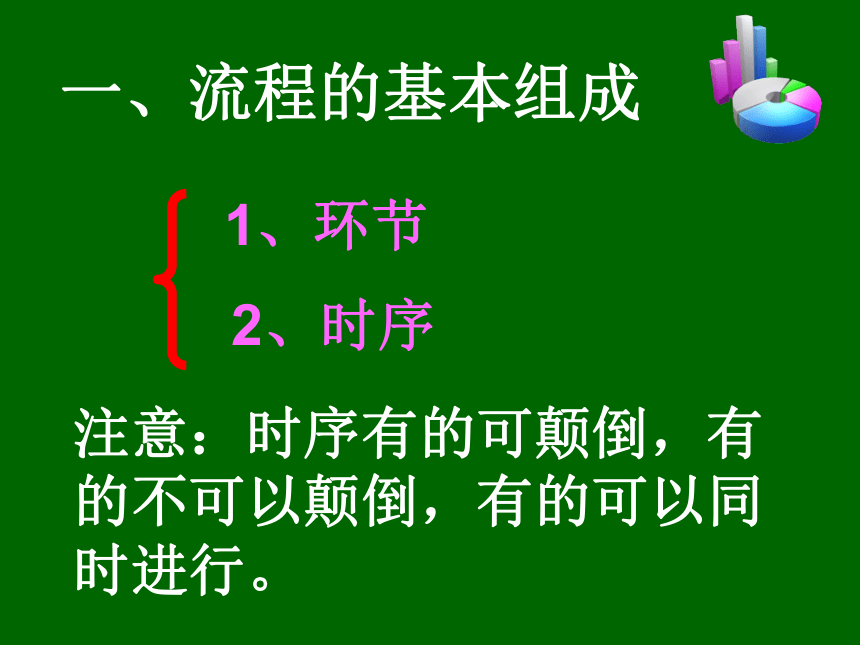

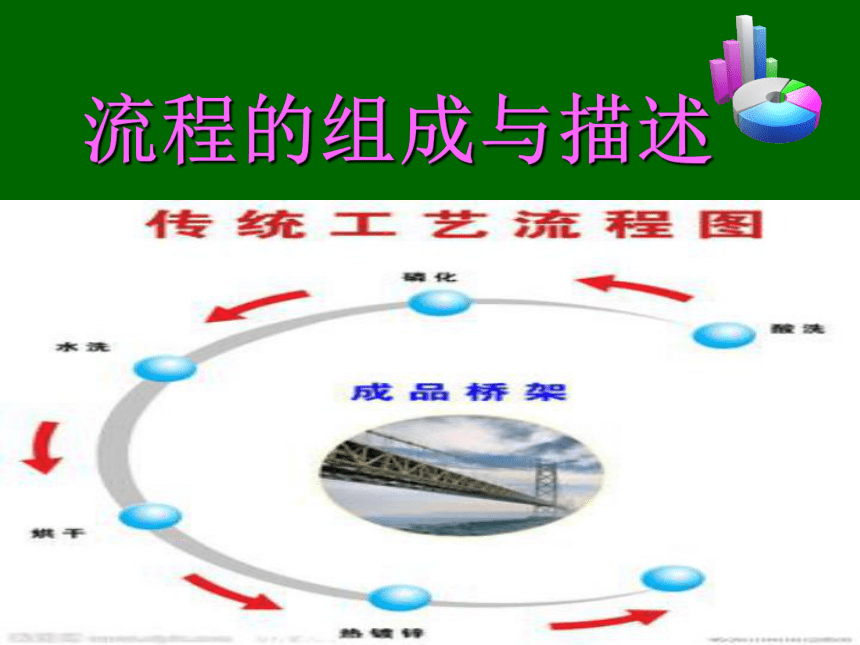

課件23張PPT。 流程的組成與描述流程：是一系列連續有規律的活動。一、流程的基本組成注意：時序有的可顛倒，有的不可以顛倒，有的可以同時進行。（一）流程的基本組成分析環節對實驗的完成產生直接的影響，缺少任何一個環節，實驗都將無法完成。
時序是保證實驗成功的另一個重要因素。

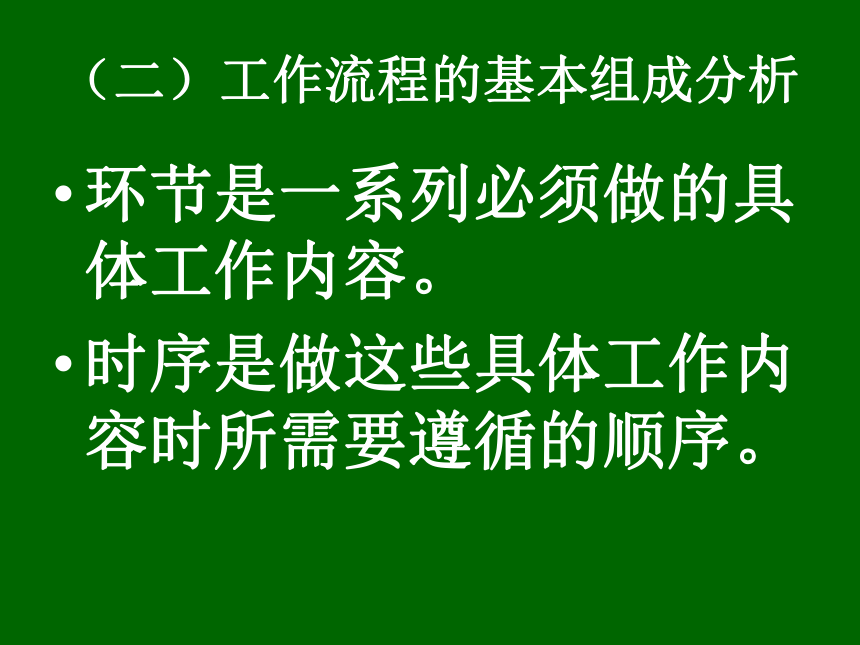

（二）工作流程的基本組成分析環節是一系列必須做的具體工作內容。

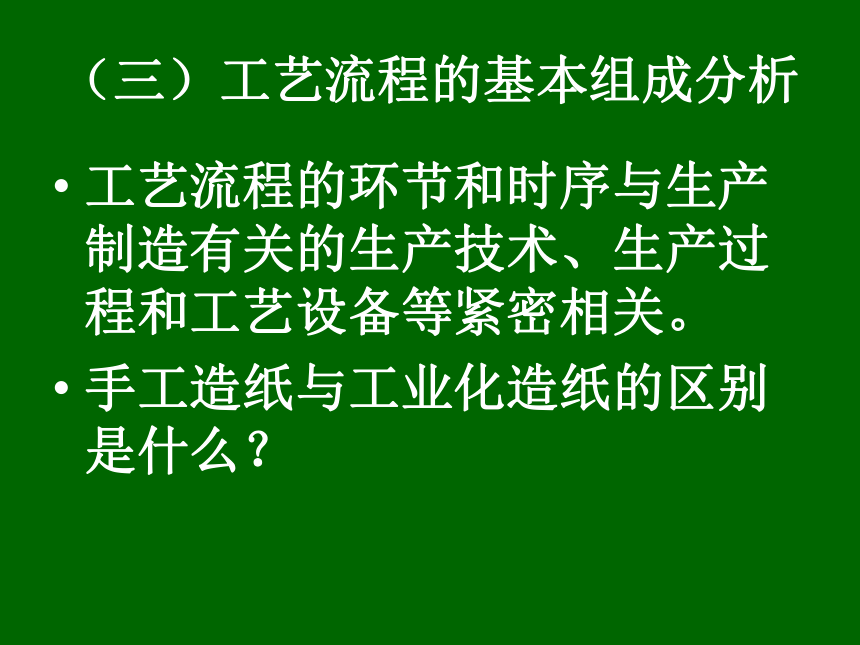

時序是做這些具體工作內容時所需要遵循的順序。（三）工藝流程的基本組成分析工藝流程的環節和時序與生產制造有關的生產技術、生產過程和工藝設備等緊密相關。

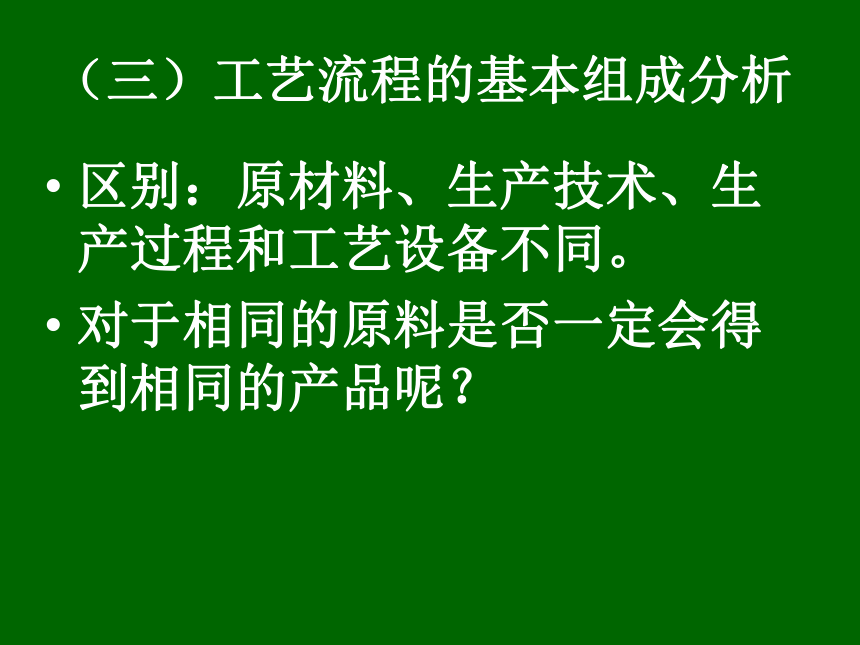

手工造紙與工業化造紙的區別是什么？（三）工藝流程的基本組成分析區別：原材料、生產技術、生產過程和工藝設備不同。
對于相同的原料是否一定會得到相同的產品呢？

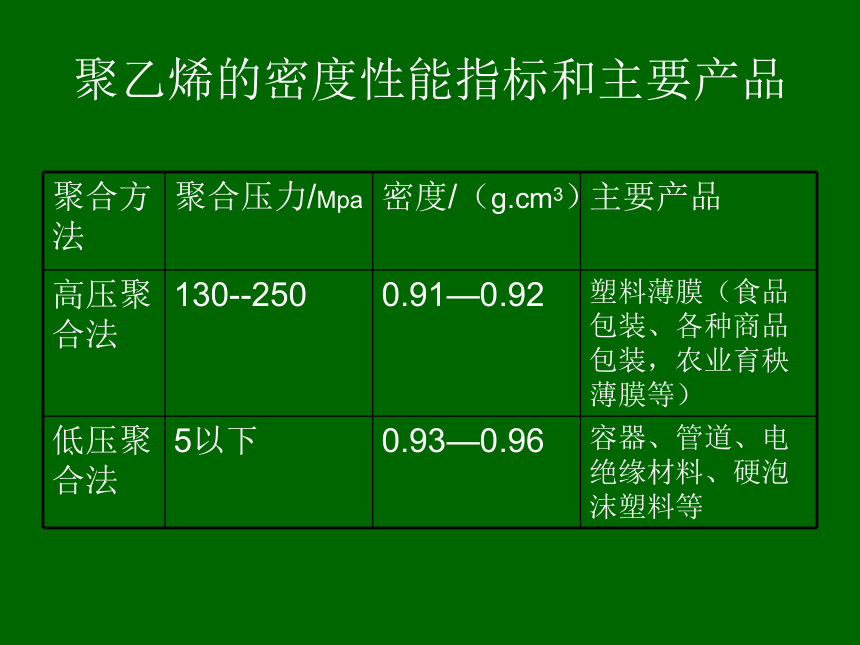

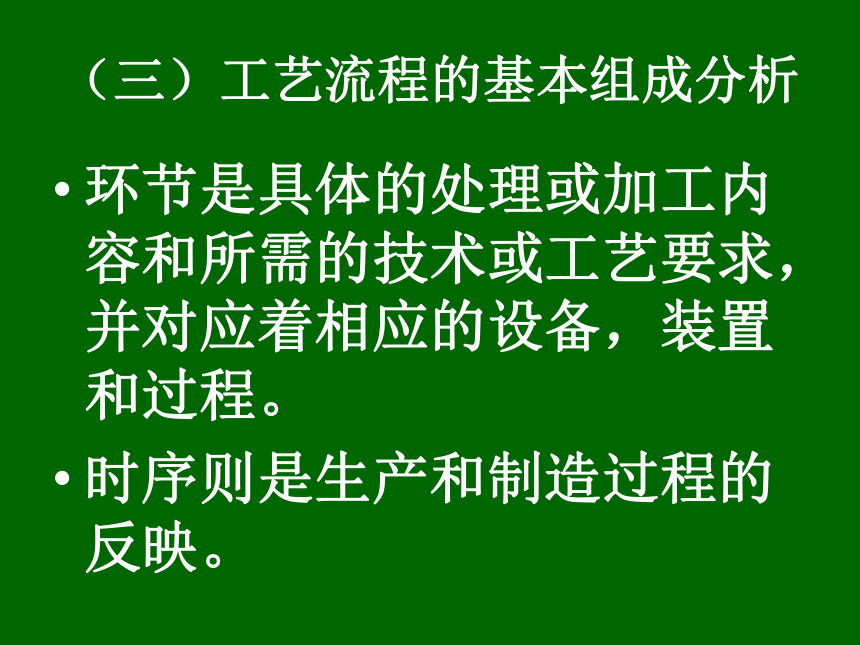

聚乙烯的密度性能指標和主要產品（三）工藝流程的基本組成分析環節是具體的處理或加工內容和所需的技術或工藝要求，并對應著相應的設備，裝置和過程。
時序則是生產和制造過程的反映。二、流程的描述1、文字描述2、表格3、方框流程圖
1、文字描述2、表格3、方框流程圖方框流程圖方框流程圖一般都采用預先約定的幾何圖形或符號表示各個環節，以及各個環節之間的順序關系（時序）。方框流程圖的符號環節
時序
檢測點或決策點
開始/停止
（一）繪制流程圖流程圖的繪制是在已經確定了流程的環節和時序后，利用預先約定的流程圖的幾何圖形或符號繪制出來的。 最簡方框流程圖最簡方框流程圖只有兩個圖形符號：方框和帶箭頭的直線
氫氣還原氧化銅的實驗流程：
準備 通入氫氣 加熱 觀察結果 停止加熱 停止通入氫氣氫氣還原氧化銅實驗流程圖：畫方框流程圖1、郵寄包裹的工作流程：
領取包裹單 購買標準包裝箱 包裝密封 填寫包裹單 交寄 交 費 收好回執
2、造紙工藝流程：
原木 去掉樹皮 切成木屑 蒸煮分離纖維 洗滌 漂白 打紙漿 網帶上控干水分 壓水滾筒壓榨 熱滾筒把紙烘干 卷取成紙
猜謎流程圖 （二）識讀流程圖流程圖的識讀是根據約定的幾何圖形或符號來理解完成某件事情或制造某種產品所需要的各個環節和時序關系的全過程。識讀流程圖流程圖根據行業和用途的不同有多種的描述方式。只要有公認的規范、圖形和符號就可以作為流程圖用來表示流程。
識讀課本53頁圖2-17、2-18、2-19的流程圖識讀54頁圖2-21印刷電路板圖的設計流程圖
