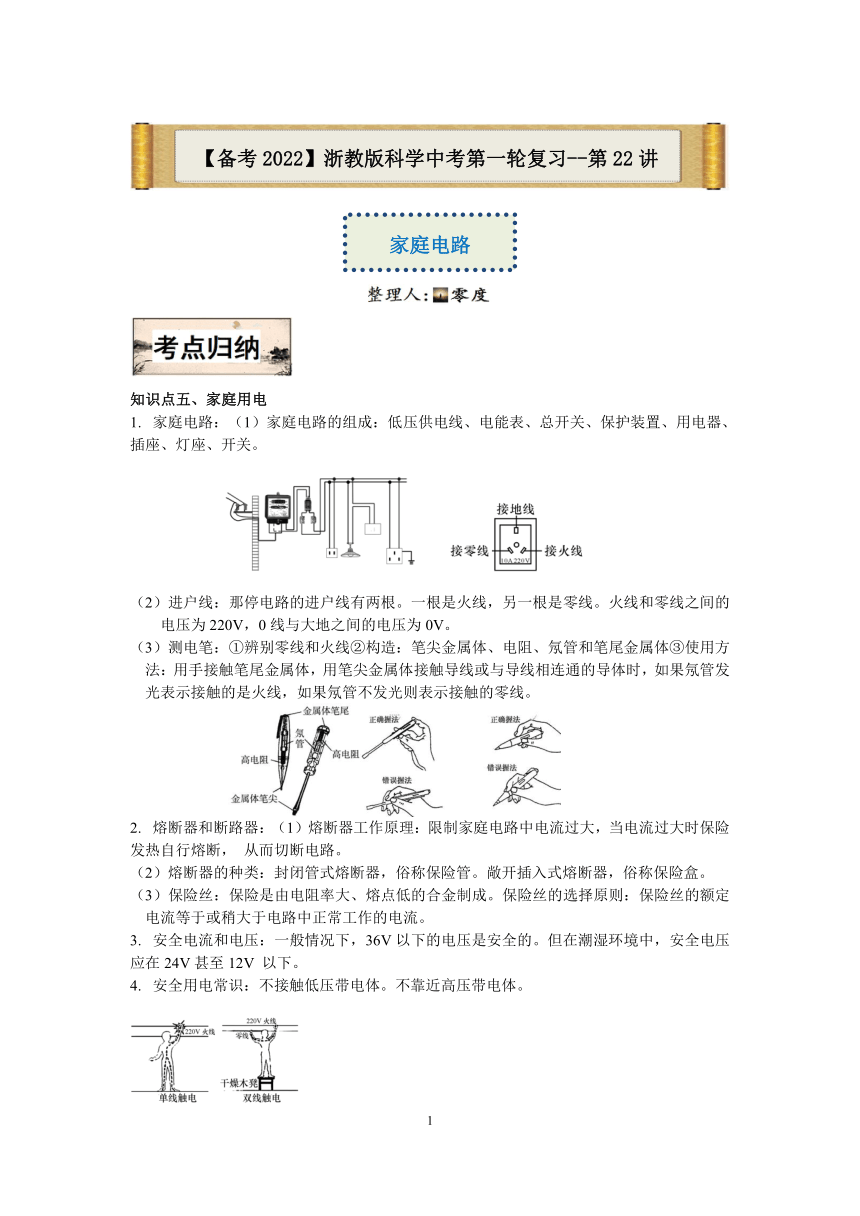

知識點五、家庭用電
家庭電路：（1）家庭電路的組成：低壓供電線、電能表、總開關、保護裝置、用電器、插座、燈座、開關。
（2）進戶線：那停電路的進戶線有兩根。一根是火線，另一根是零線。火線和零線之間的電壓為220V，0線與大地之間的電壓為0V。
（3）測電筆：①辨別零線和火線②構造：筆尖金屬體、電阻、氖管和筆尾金屬體③使用方法：用手接觸筆尾金屬體，用筆尖金屬體接觸導線或與導線相連通的導體時，如果氖管發光表示接觸的是火線，如果氖管不發光則表示接觸的零線。
熔斷器和斷路器：（1）熔斷器工作原理：限制家庭電路中電流過大，當電流過大時保險發熱自行熔斷， 從而切斷電路。
（2）熔斷器的種類：封閉管式熔斷器，俗稱保險管。敞開插入式熔斷器，俗稱保險盒。
（3）保險絲：保險是由電阻率大、熔點低的合金制成。保險絲的選擇原則：保險絲的額定電流等于或稍大于電路中正常工作的電流。
安全電流和電壓：一般情況下，36V以下的電壓是安全的。但在潮濕環境中，安全電壓應在24V甚至12V 以下。
安全用電常識：不接觸低壓帶電體。不靠近高壓帶電體。

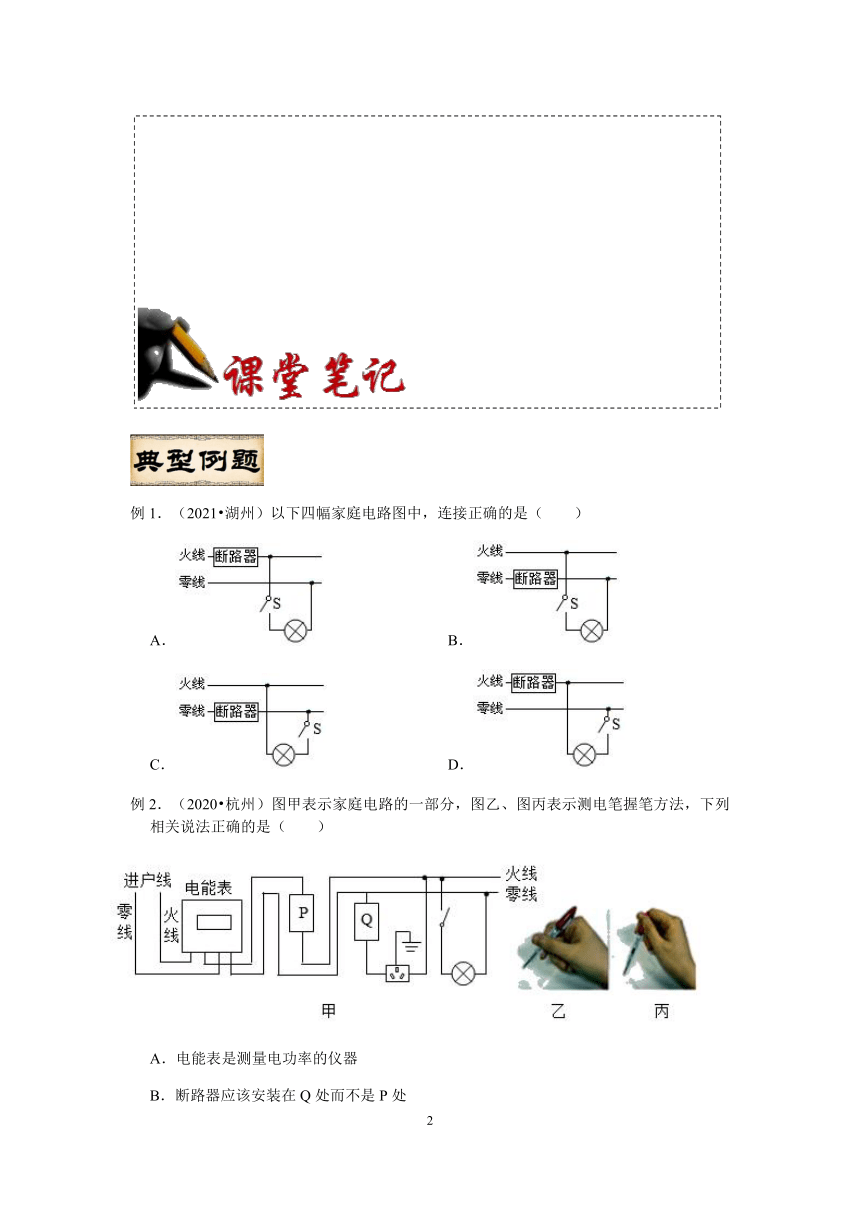

例1．（2021 湖州）以下四幅家庭電路圖中，連接正確的是（　　）
A． B．
C． D．
（2020 杭州）圖甲表示家庭電路的一部分，圖乙、圖丙表示測電筆握筆方法，下列相關說法正確的是（　　）
A．電能表是測量電功率的儀器
B．斷路器應該安裝在Q處而不是P處
C．測電筆在插座接地孔檢測時，氖管會發光
D．使用測電筆，圖乙的方法錯誤而圖丙的方法正確

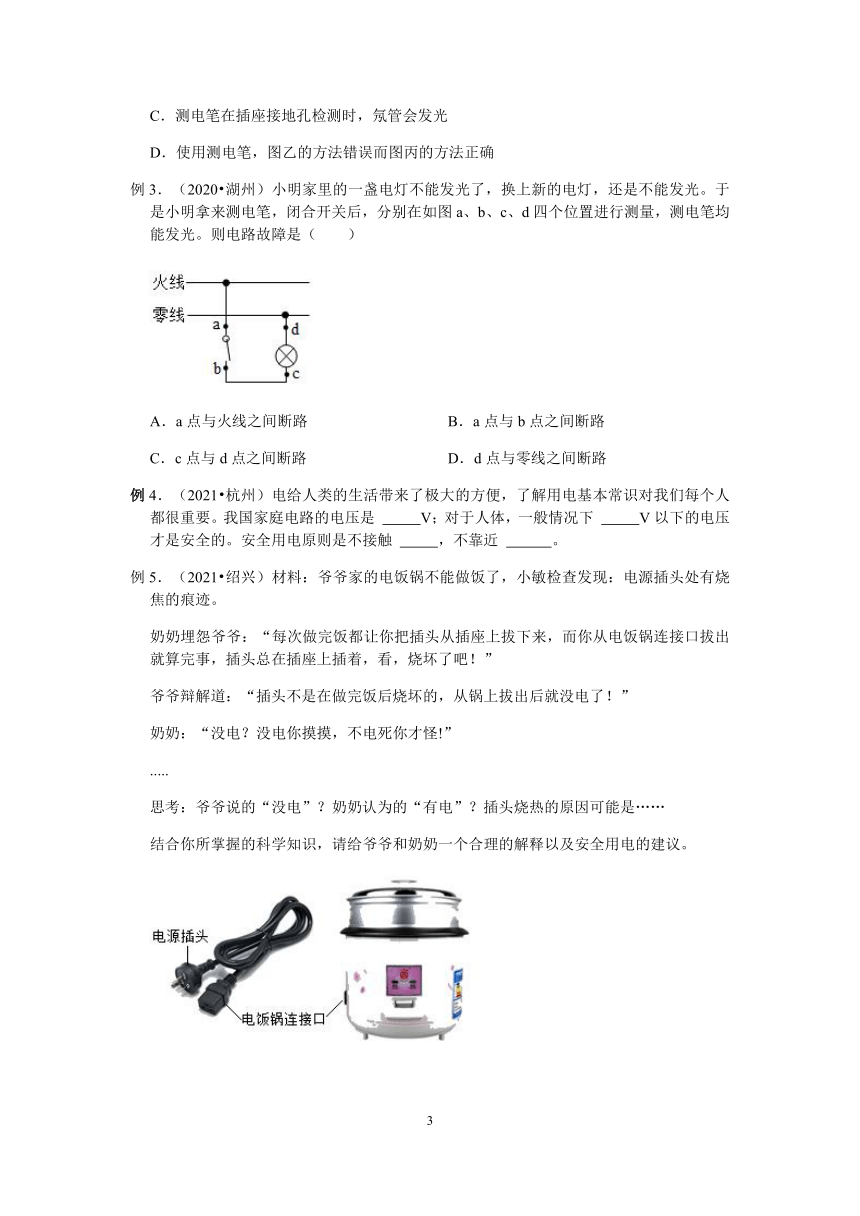

例3．（2020 湖州）小明家里的一盞電燈不能發光了，換上新的電燈，還是不能發光。于是小明拿來測電筆，閉合開關后，分別在如圖a、b、c、d四個位置進行測量，測電筆均能發光。則電路故障是（　　）
A．a點與火線之間斷路 B．a點與b點之間斷路
C．c點與d點之間斷路 D．d點與零線之間斷路
例4．（2021 杭州）電給人類的生活帶來了極大的方便，了解用電基本常識對我們每個人都很重要。我國家庭電路的電壓是 　 　V；對于人體，一般情況下 　V以下的電壓才是安全的。安全用電原則是不接觸 　 　，不靠近 　 。
例5．（2021 紹興）材料：爺爺家的電飯鍋不能做飯了，小敏檢查發現：電源插頭處有燒焦的痕跡。
奶奶埋怨爺爺：“每次做完飯都讓你把插頭從插座上拔下來，而你從電飯鍋連接口拔出就算完事，插頭總在插座上插著，看，燒壞了吧！”
爺爺辯解道：“插頭不是在做完飯后燒壞的，從鍋上拔出后就沒電了！”
奶奶：“沒電？沒電你摸摸，不電死你才怪!”
.....
思考：爺爺說的“沒電”？奶奶認為的“有電”？插頭燒熱的原因可能是……
結合你所掌握的科學知識，請給爺爺和奶奶一個合理的解釋以及安全用電的建議。
1．（2020 衢州）開關是電路的重要元件，既可確保安全用電，又能方便控制電路。學校的STEM課堂上，小科在家庭電路圖中設置了五處開關（如圖所示）。小江覺得該電路設計不合理，因為有幾處開關必須處于常閉狀態，所以無需設置，這幾處開關是（　　）
A．1、2 B．1、4 C．2、4 D．3、5
2．（2019 湖州）如圖所示家庭電路中的某一部分，電工師傅按下面的順序進行檢測：①閉合S1，燈L1亮；②斷開S1，閉合S2，燈L2不亮；③再用測電筆測a、b、c、d四個接線點，發現只有在c點氖管不發光。若電路中只有一處故障，則是（　　）
A．燈L2短路 B．燈L2所在支路開路
C．c、d兩點間開路 D．c點左側的零線開路
3．如圖所示是某家庭電路，閉合開關S1、S2，L1燈發光，L2燈不發光。用試電筆分別接觸c、d兩點，氖管都發光。若電路中只有一處故障，則（　　）
A．L2 短路 B．bc 間斷路 C．L2 斷路 D．ad 間斷路

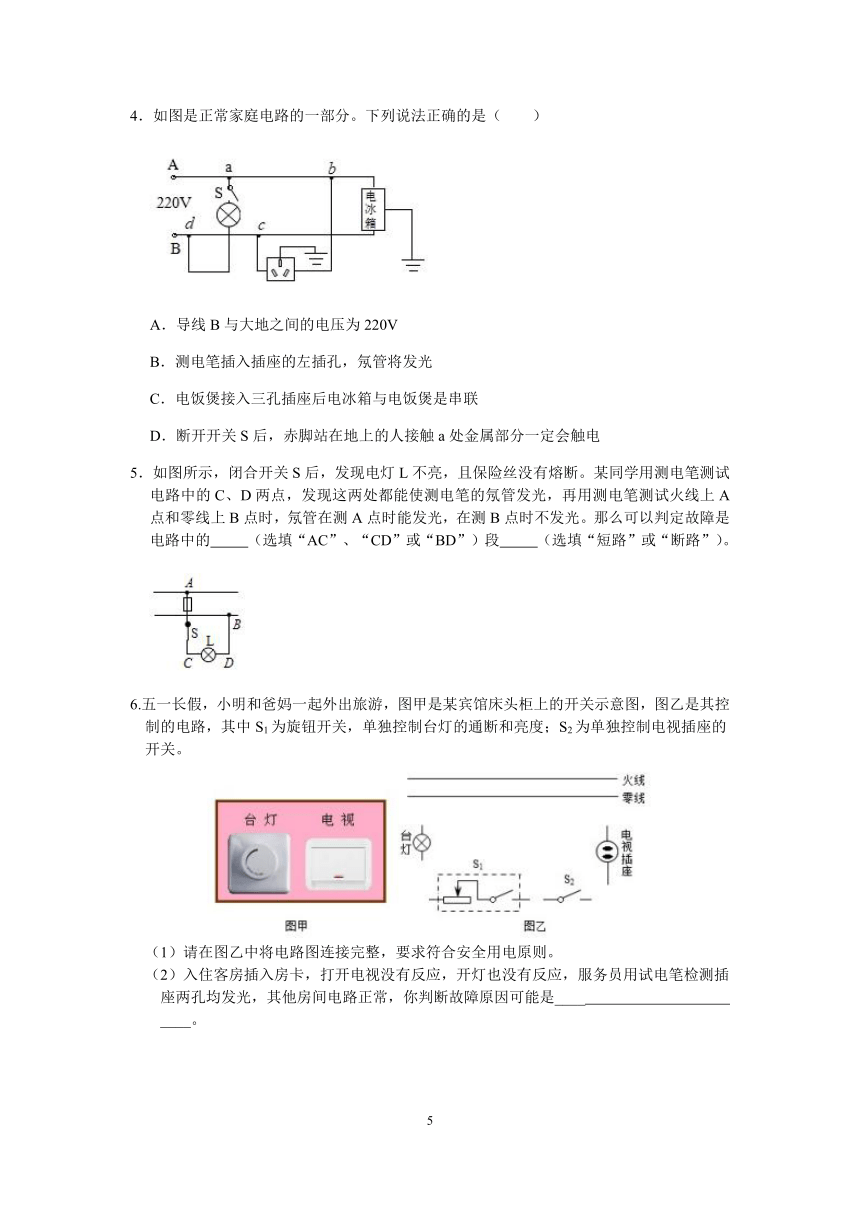

4．如圖是正常家庭電路的一部分。下列說法正確的是（　　）
A．導線B與大地之間的電壓為220V
B．測電筆插入插座的左插孔，氖管將發光
C．電飯煲接入三孔插座后電冰箱與電飯煲是串聯
D．斷開開關S后，赤腳站在地上的人接觸a處金屬部分一定會觸電
5．如圖所示，閉合開關S后，發現電燈L不亮，且保險絲沒有熔斷。某同學用測電筆測試電路中的C、D兩點，發現這兩處都能使測電筆的氖管發光，再用測電筆測試火線上A點和零線上B點時，氖管在測A點時能發光，在測B點時不發光。那么可以判定故障是電路中的　 　（選填“AC”、“CD”或“BD”）段　 　（選填“短路”或“斷路”）。
6.五一長假，小明和爸媽一起外出旅游，圖甲是某賓館床頭柜上的開關示意圖，圖乙是其控制的電路，其中S1為旋鈕開關，單獨控制臺燈的通斷和亮度；S2為單獨控制電視插座的開關。
（1）請在圖乙中將電路圖連接完整，要求符合安全用電原則。
（2）入住客房插入房卡，打開電視沒有反應，開燈也沒有反應，服務員用試電筆檢測插座兩孔均發光，其他房間電路正常，你判斷故障原因可能是____ ____。
7.下表提供了一組部分人的人體電阻平均值數據：
測量項目 完全干燥時 出汗或潮濕時
編號 電阻 編號 電阻
手與手之間 ① 200kΩ ④ 5kΩ
手與腳之間 ② 300kΩ ⑤ 8kΩ
手與塑料鞋底之間 ③ 8000kΩ ⑥ 10kΩ
根據上表回答以下問題：
（1）赤腳情況下，干燥時的電阻大約是潮濕時電阻的________倍；
（2）若人的安全電流在25mA以下，當人在家庭電路中觸電，以上哪幾項是十分危險的？________（填編號）；
（3）曾有自稱是具有特異功能的“大師”，他讓十多個人手拉著手，站在木地板上，兩端的人分別裸手握住連接火線和零線的金屬絲進行特異功能表演。表演開始時，“大師”對隊伍“發功”，后接通電源，竟然發現隊伍中的人全部安然無恙。于是“大師”宣布說是特異功能作用的結果。實際上，每人兩手間的平均電壓________（選填“大于”、“等于”或“小于”）一般情況下人體的安全電壓值。由計算可知，上述表演________（選填“能”或“不能”）證明這位“大師”有特異功能。
1．下列關于家庭電路及安全用電的說法正確的是（　　）
A．只要人體接觸火線都會發生觸電事故
B．低于36伏的電壓對人體一定是安全的
C．測電筆可用于檢測物體帶正電還是帶負電
D．使用三腳插頭是為防止觸電而采取的安全措施
2．下列有關家庭電路的說法正確的是（　　）
A．家庭電路中的插座應與用電器串聯
B．家庭電路的電壓對于人體是安全的
C．測電筆可以辨別零線與地線
D．電能表用來測量用戶消耗的電能
3．（2021 臺州）電給人類的生活帶來了極大的方便，然而使用不當時，也會給人們帶來危害。下列符合安全用電原則的是（　　）
A．超負荷使用插座
B．用濕手觸摸開關
C．將插頭的接地插腳掰彎使用
D．放風箏時遠離高壓設備
4．如圖家庭電路中，閉合S1、S2、S3，三盞燈正常發光。一段時間后，L2、L3突然熄滅，經檢查保險絲完好，在插座沒有插入任何用電器的情況下，用測電筆插入插座的兩孔，氖管均發光。則故障原因是（　　）
A．插座發生短路 B．零線BD之間斷開
C．零線CD之間斷開 D．零線BC之間斷開
5．為了防止發生觸電事故，我們必須遵守安全用電原則。為了更換一個燈泡，下列操作流程符合安全用電原則的是（　　）
A．更換燈泡→切斷電源→通電測試
B．切斷電源→通電測試→更換燈泡
C．通電測試→更換燈泡→切斷電源
D．切斷電源→更換燈泡→通電測試
6．檢查照明電路故障時常先斷開所有開關，然后在斷開的熔絲兩端并聯一個普通的白熾燈，如圖所示。檢查時，先閉合總開關S，然后 　 　（填“逐個”或“同時”）閉合各用電器的開關，根據校驗燈的發光情況判斷電路的故障。如閉合開關S、S1，此時校驗燈L與燈泡L1　 　（填“串聯”或“并聯”）的，若校驗燈正常發光，說明被檢查的電路 　 　（填“正常”、“斷路”或“短路”）。
7.用電熱壺燒開水既方便又衛生，因此被廣泛使用，某電熱壺的結構如圖甲所示。當電熱壺接入家庭電路正常工作時，圖中的a端應與 相連，c端應與 相連（以上均選填“地線”“零線”或“火線”)。用測電筆檢測b端時，測電筆的氖管 (選填“會”或“不會”）發光。圖乙、丙中所示的兩種測電筆握法，正確的是 。
8. （1）如圖，小金發現開關閉合后，燈L不亮。小明手頭沒有測電筆，他利用所學的知識，將電路中的其他支路斷開，然后斷開斷路器，將一盞正常的小燈泡接在斷路器兩端作為檢驗燈（如乙圖），發現兩盞燈均不亮，則該電路的故障是________。具體哪個位置出問題了呢？小明又找來測電筆，用測電筆測試 A、B、C、D 四處時，發現只有 B 處氖管不發光，其他三處氖管發光，則故障具體情況為________。
（2）檢修正常后，閉合開關，電燈發光，此時拿測電筆測試 C 點，測電筆使用方法正確，該人體電阻約為 3600 歐，測電筆的氖管________（填“會”或“不會” ）發光；此時通過該人體的電流是________安。
（3）圖甲中，小金想加裝一個插座，他將電燈的開關斷開，從開關內兩個觸點引出兩根電線接在一個插座上，然后將錄音機的插頭插入插座，此時錄音機________電流通過(填“有”或“沒有”)，________正常工作(填“能”或“不能”)。
參考答案
例1．解：A、斷路器接在火線上，火線首先進開關，再入燈泡，符合安全用電原則；故A正確；
BC、斷路器接在零線上，該斷路器使零線斷開后，用電器上還帶電，此時人接觸用電器，容易發生觸電事故，不符合安全用電的原則；故BC錯誤；
D、開關接在零線與燈之間，不符合安全用電原則，故D錯誤。
故選：A。
例2.解：
A、電能表不是測量電功率而是測量用電器消耗電能的儀表，故A錯誤；
B、為了用電的安全，斷路器應該接在火線上，即接在P處，當斷路器斷開電路時，后面的用電器和插座是不帶電的，故B錯誤；
C、測電筆在插座接地孔檢測時，地線不帶電，所以氖管不會發光，故C錯誤；
D、使用測電筆時，應讓手與筆尾的金屬體接觸，故丙的方法正確，故D正確。
故選：D。
例3．解：小明家里的一盞電燈不能發光了，換上新的電燈，還是不能發光，這表明電路出現了斷路故障；a、b、c、d四個位置都能使測電筆發光，說明這四點與火線是接通的，所以故障是零線斷路，即d點與零線之間斷路，故D正確。
故選：D。
例4．解：（1）我國家庭電路的電壓是220V；
（2）人體的安全電壓是不高于36V，所以一般情況下36V以下的電壓對人體是安全的；
（3）安全用電的原則，不接觸低壓帶電體，不靠近高壓帶電體；
故答案為：220；36；低壓帶電體；高壓帶電體。
例5．解：爺爺和奶奶的說法都正確，只是角度不同，爺爺說的“沒電”是指插頭處電路斷開，沒有構成回路，所以沒有電流；
奶奶認為的“有電”是指有電壓，當用手指觸摸插頭，可能導致火線——人體——大地構成回路，從而觸電。
插座燒焦可能是插頭處短路、線路老化、電流過大等原因導致發熱過多引起的。
安全用電建議：①將插頭插入插座時，手不要接觸金屬插腳；②防止絕緣層老化或破損；③不要用潮濕的手觸摸電器、插座和普通開關；④用電器使用后要及時拔下插頭；⑤定期檢查用電器和線路等。
1．解：在家庭電路中，電路的總開關應該接在干路中，在電能表之后，故1合理；
三孔插座中，中間的孔接地，不要開關控制，故2是不合理的；
三孔插座的右孔接的是火線，開關3控制的是火線，故3合理；
控制燈泡的開關應該接在火線和燈泡之間，不能接在零線與燈泡之間，故4不合理，5合理。
綜上所述，無需設置的是2、4。
故選：C。
2．解：閉合S1，燈L1亮，電路中有電流，說明電路為通路，從保險絲→a→S1→L1→c以及c點左側的零線都沒有斷路，故D錯誤；
斷開S1，閉合S2，燈L2不亮，燈L2不亮的原因有兩個：一個是斷路、一個是短路，
若燈L2短路時，電路的電流會很大，將保險絲燒斷，燈泡L1也不會發光，a、b兩個接線點上，試電筆的氖管都不會發光，故A錯誤；
若燈L2所在支路開路，d點氖管不發光，故B錯誤；
若c、d兩點間開路，燈泡L2與零線不能構成閉合電路，電路中沒有電流，燈泡不會發光，但d點會通過燈泡L2與火線間接相連，試電筆的氖管會發光，故C正確。
故選：C。
3．解：閉合開關S1、S2，L1 燈發光，L2 燈不發光，并且用試電筆分別接觸c、d 兩點，氖管都發光，說明L1 燈的線路正常，而c點與火線相連，因此故障為bc間發生斷路時，c點通過L2 燈與火線相連。
故選：B。
4．解：由圖知，開關接在導線A上，所以A是火線，B是零線，
A、火線和零線間的電壓為220V，零線和大地之間的電壓為0，導線B與大地之間的電壓為0，故A錯誤；
B、插座的左孔接零線，右孔接火線，所以測電筆插入插座的左氖管不發光，插入插座的右插孔氖管發光，故B錯誤；
C、由圖可知，電飯煲接入三孔插座后與電冰箱是并列連接的，且電飯煲與電冰箱工作時互不影響，所以電飯煲接入三孔插座后與電冰箱是并聯的，故C錯誤；
D、由圖可知，開關S斷開時，雖然燈泡不發光，但火線沒有被切斷，所以人接觸a點會觸電，故D正確。
故選：D。
5．解：如果電路發生短路，則電路中電流過大會把保險絲燒斷，而題目中保險絲沒有問題，所以沒有出現短路問題；
如果A、C處有斷路，則用氖管測D點時不會發光；
由以上分析可知，A至D處都沒有問題，當用測電筆測B時不發光，說明零線是正常的。
那么只有BD段某處斷路，會造成題干的現象。
故答案為：BD；斷路。
6.
（1）（2）進戶線的零線斷了
7.（1）40（2）④⑤（3）小于；不能
1．解：A、人體接觸火線時不一定就觸電，比如人站在干燥的木凳上單手接觸火線時，電流不能在人體形成回路，不會觸電，故A錯誤；
B、不高于36V的電壓對人體是安全的，但在環境潮濕、人體表面潮濕等情況下也有可能帶來危險，故B錯誤；
C、測電筆的作用是檢驗家庭電路中的火線和零線，不是測試物體帶正電或負電。故C錯誤；
D、三腳插頭的用電器使用三孔插座時，金屬外殼接入大地，避免發生觸電事故；故D正確。
故選：D。
2．解：
A、家庭電路中用電器與用電器、用電器與插座、插座與插座之間都是并聯連接的，故A錯誤；
B、對人體的安全電壓是不高于36V，家庭電路的電壓是220V，所以家庭電路的電壓對于人體是不安全的；故B錯誤；
C、零線、地線和大地間的電壓都是0V，用測電筆分別接觸零線與地線時，氖管都不發光，所以測電筆不能辨別零線與地線，但測電筆可以辨別火線和零線，故C錯誤；
D、電能表用來測量用戶在一定時間內消耗的電能，并且根據電能的多少來收取電費，故D正確。
故選：D。
3．解：A、使用插座時接入用電器過多，用電器是并聯的，會使插座中電流過大，易發生火災。故A不符合安全用電的原則；
B、生活用水是導體，用濕手觸摸開關，容易發生觸電事故。故B不符合安全用電的原則；
C、金屬外殼的用電器的外殼一定要接地，避免用電器漏電時發生觸電事故，所以將插頭的接地插腳掰彎使用的作法是錯誤的。故C不符合安全用電的原則；
D、在高壓線附近放風箏，一旦風箏線與高壓線纏繞在一起，放風箏的人就可能觸電，所以放風箏時要遠離高壓設備。故D符合安全用電的原則。
故選：D。
4．解：A、若插座處發生短路，會使保險絲熔斷，而題中保險絲完好，故A錯誤。
BCD、燈L2、L3熄滅，燈L1發光，說明在L2、L3的干路上有斷路故障；
若BC間的零線是完好的，則測電筆插入插座右孔時，氖管不會發光，不符合題意，所以是BC間的零線斷開，此時插座的右孔通過燈泡L2與火線接通使氖管發光（如下圖所示，注意3個開關都閉合），此時L2、L3均不發光，故BC錯誤，D正確。
故選：D。
5．解：更換燈泡之前必須斷開總開關，切斷電源，更換燈泡，最后通電測試燈泡是否發光，故D正確，ABC錯誤。
故選：D。
6．解：“校驗燈”若正常發光，說明得到了220V的電壓，電路中有短路情況；
若發光暗紅，校驗燈得到了不足220V的電壓，說明支路是通路；
若不發光，說明該支路開路了。
如閉合開關S、S1，此時校驗燈L與燈泡L1串聯，若校驗燈正常發光，說明被檢查的電路短路。
故答案為：逐個；串聯；短路。
7.火線；地線；不會；丙
8. （1）斷路；BC間斷路（2）不會；0（3）有；不能
