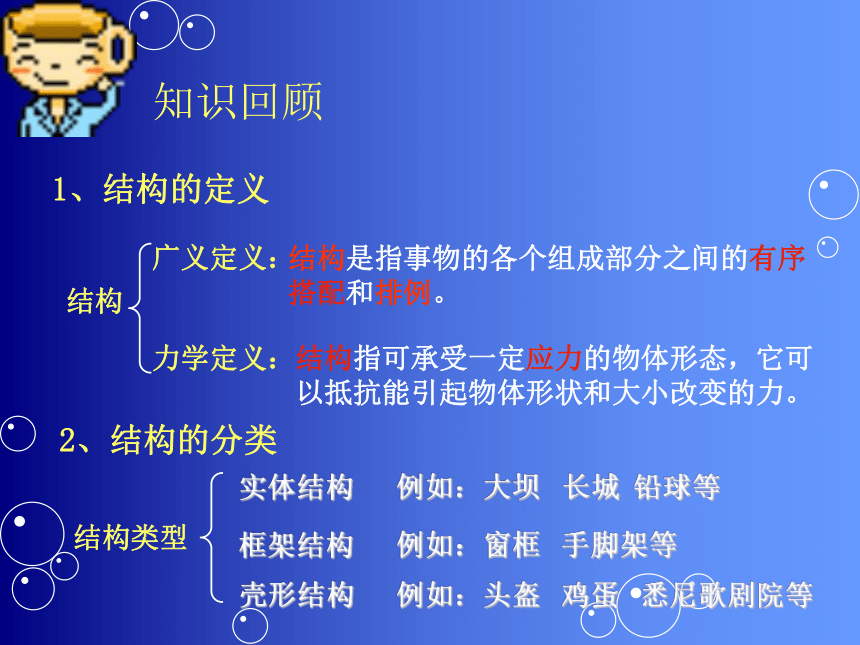

課件34張PPT。知識回顧1、結構的定義結構廣義定義：力學定義：結構指可承受一定應力的物體形態，它可

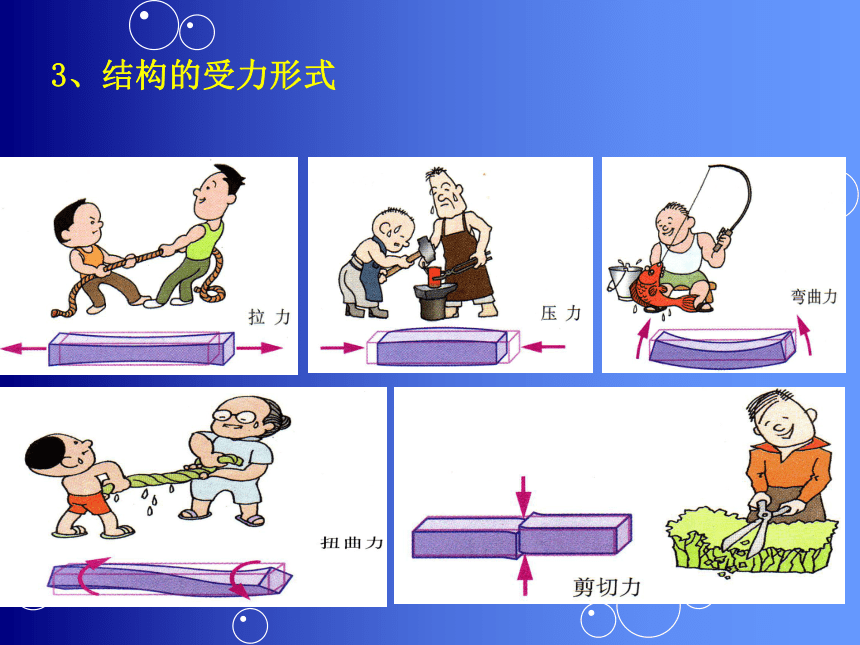

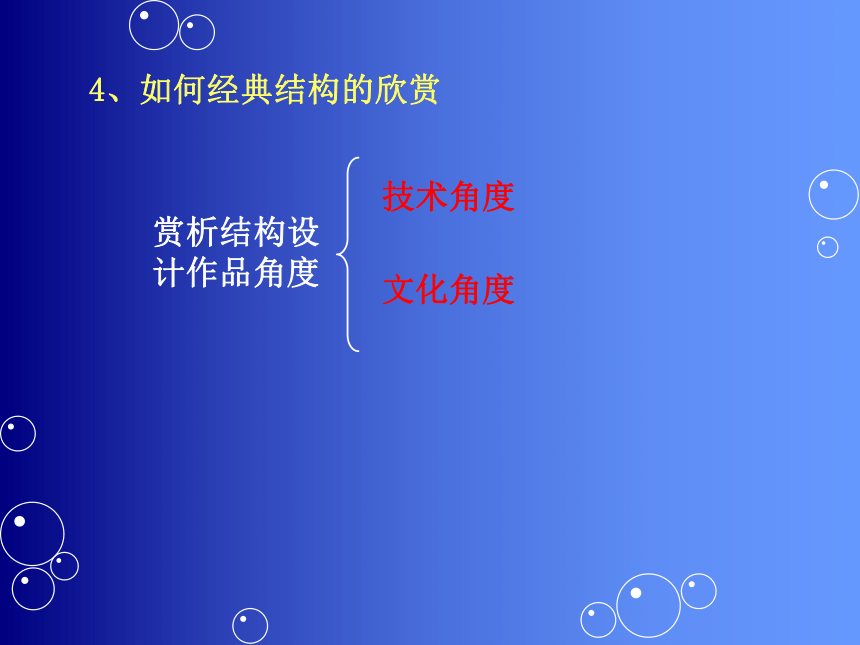

以抵抗能引起物體形狀和大小改變的力。結構是指事物的各個組成部分之間的有序搭配和排例。2、結構的分類結構類型實體結構 例如：大壩 長城 鉛球等框架結構 例如：窗框 手腳架等殼形結構 例如：頭盔 雞蛋 悉尼歌劇院等3、結構的受力形式4、如何經典結構的欣賞賞析結構設

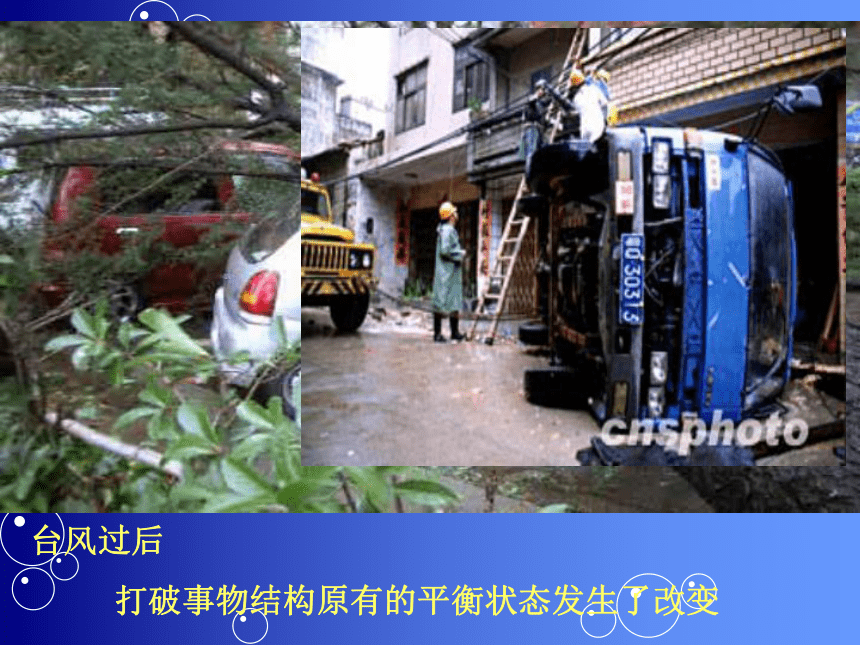

計作品角度技術角度文化角度第一章 結構與設計第二課時臺 風 過 后臺風過后

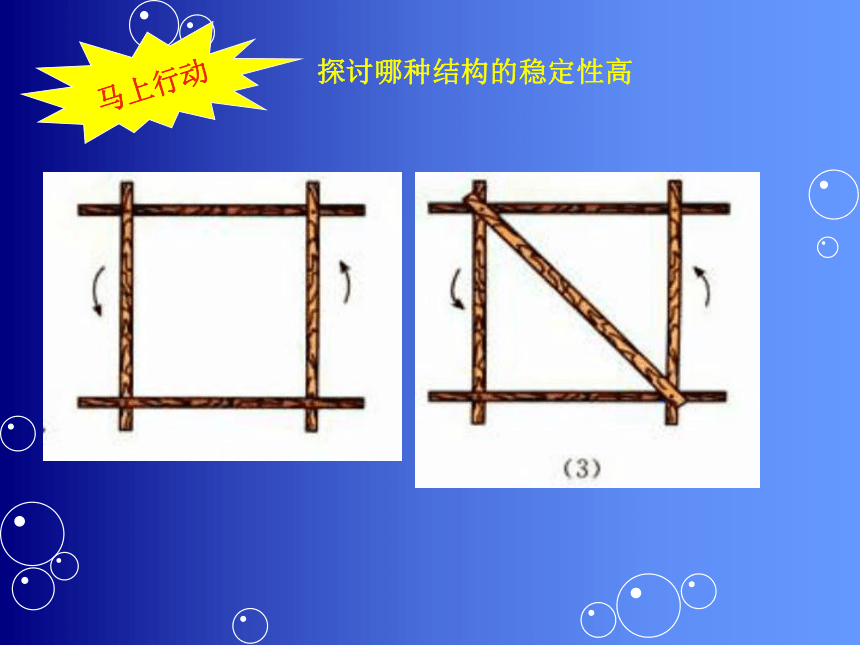

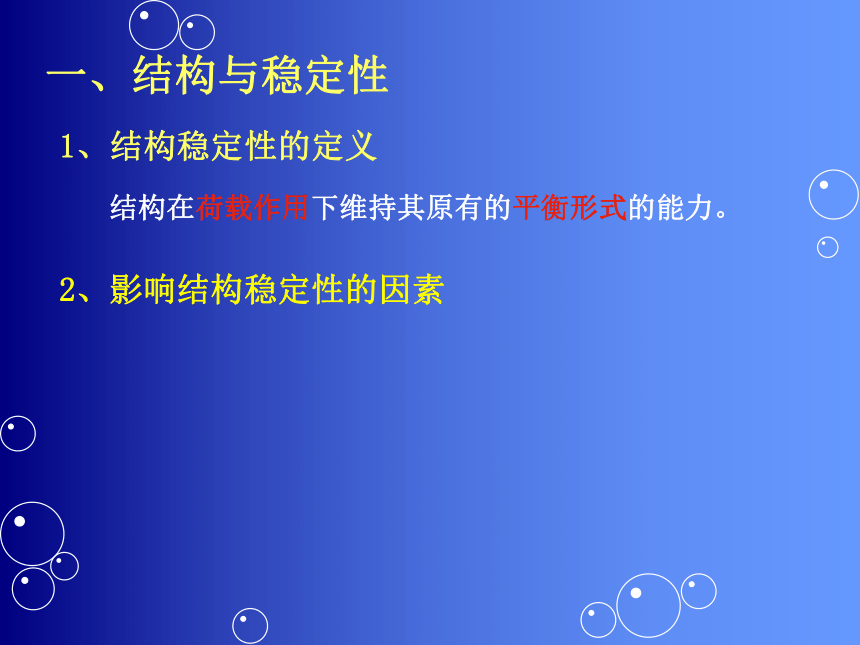

打破事物結構原有的平衡狀態發生了改變 1、結構穩定性的定義一、結構與穩定性結構在荷載作用下維持其原有的平衡形式的能力。2、影響結構穩定性的因素馬上行動探討哪種結構的穩定性高

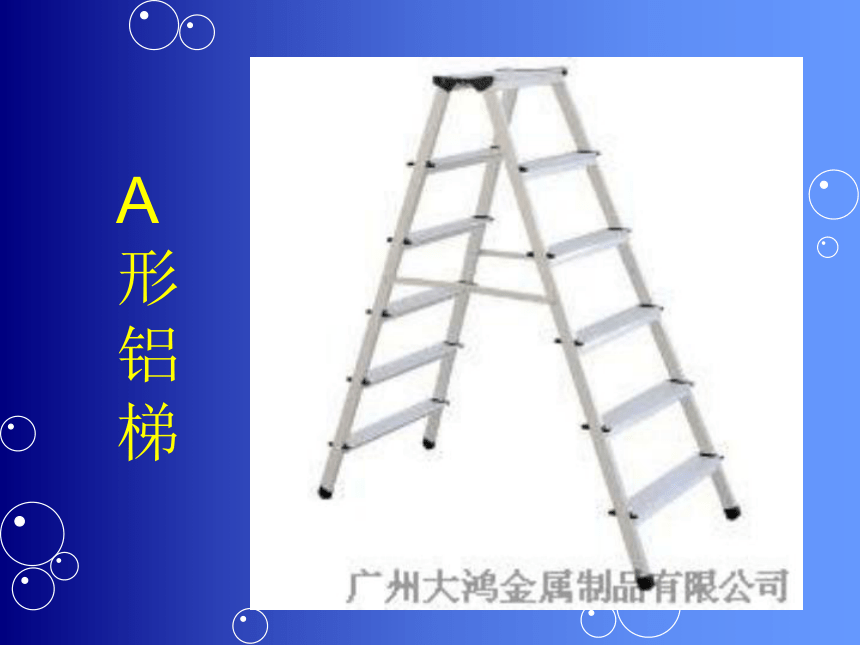

A形鋁梯

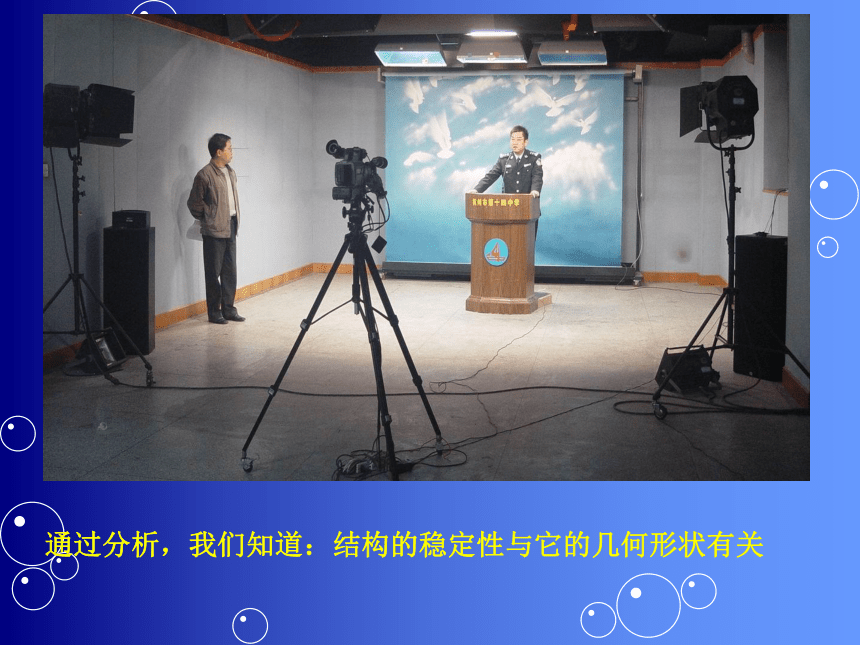

通過分析，我們知道：結構的穩定性與它的幾何形狀有關 不倒翁 不倒翁倒了重心點的垂線位置，落在結構底面的范圍內落地扇思考：落地扇為什么不易傾倒？由此可見：
結構的穩定性與重心位置有關探究試驗一：鐵塊和泡沫的組合體：思考：為什么艾菲爾鐵塔的底座很大？ 探究性試驗：倒立和正立的兩瓶礦泉水哪個不容易倒塌由此可見：
結構的穩定性與支撐面積大小有關！不等同于接觸面積結構的支撐面結構的接觸面提示：注意接觸面與支撐面的區分。討論分析：靜態的自行車是如何保持穩定的？討論分析：動態的自行車是如何保持穩定的？由此說明：運動狀態下與靜止狀態下
自行車的穩定條件不同。
2、影響結構穩定性的因素：
（1）結構的幾何形狀
（2）結構的重心位置
（3）結構與接觸物體所形成的支撐面的大小
不穩定結構的利用
列舉生活中不穩定的結構實現一定功能的例子FGOLH二、結構的強度結構的強度：指結構具有抵抗被外力破壞的能力.1、結構強度的定義左內力抵抗右拉力右內力抵抗左拉力內力如何抵抗壓力圖示內力內力結構的內力內力隨外力增大而增大達到一個最大值后，就不會再增大了外力再增大，就會破壞結構：作用在結構單位面積上的內力。應力σ ＝N
㎡
單位：Pa對應最大內力, 應力有一個最大值，稱為容許應力。當外力大于內力的最大值，或者結構受到的應力大于
容許應力時，結構就會被破壞。2、影響結構強度的主要因素（1）、結構的橫截面積。鉆石與石墨的結構（2）結構的形狀（3）結構的材料（4）構件之間的連接方式膠接榫接鉸連接——被連接的構件在連接處不能相對移動，但能相對轉動。構件之間的連接方式剛連接——被連接的構件在連接處既不能相對移動，
也不能相對轉動。小結：
一、結構與穩定性
1、穩定性定義
2、影響結構穩定性的因素
二、結構與強度
1、強度定義
2、影響結構強度的因素
