課件39張PPT。第四節 系統設計的基本方法第三章 系統與設計學習目標1．通過簡單的系統設計案例的分析,初步學會簡單系統設計的基本方法。

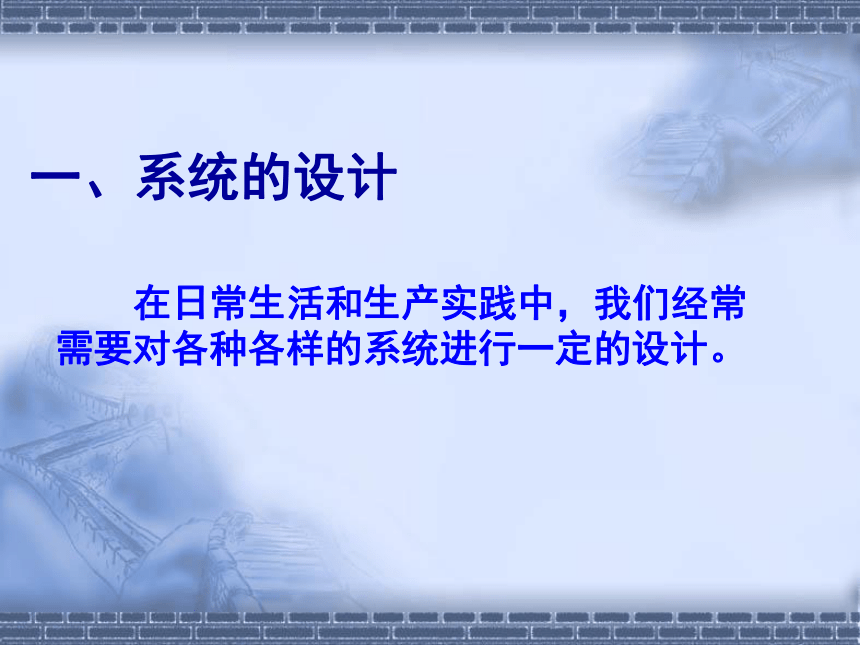

2．確定一個生活或生產中的簡單對象,根據設計要求完成系統的方案設計。一、系統的設計 在日常生活和生產實踐中，我們經常需要對各種各樣的系統進行一定的設計。貨物配送系統遠程視頻會議系統室內裝修設計

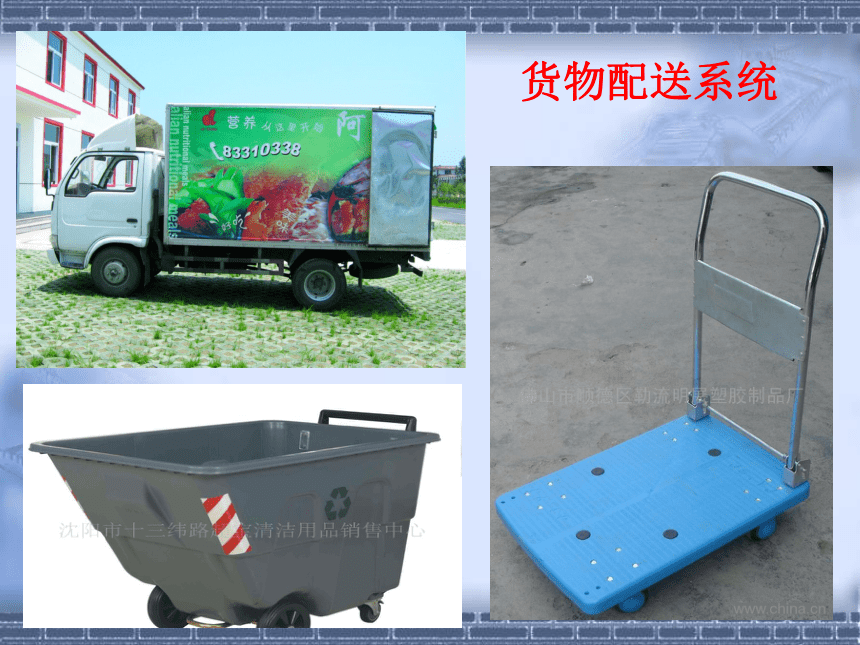

假期旅游行程設計1、系統設計含義：

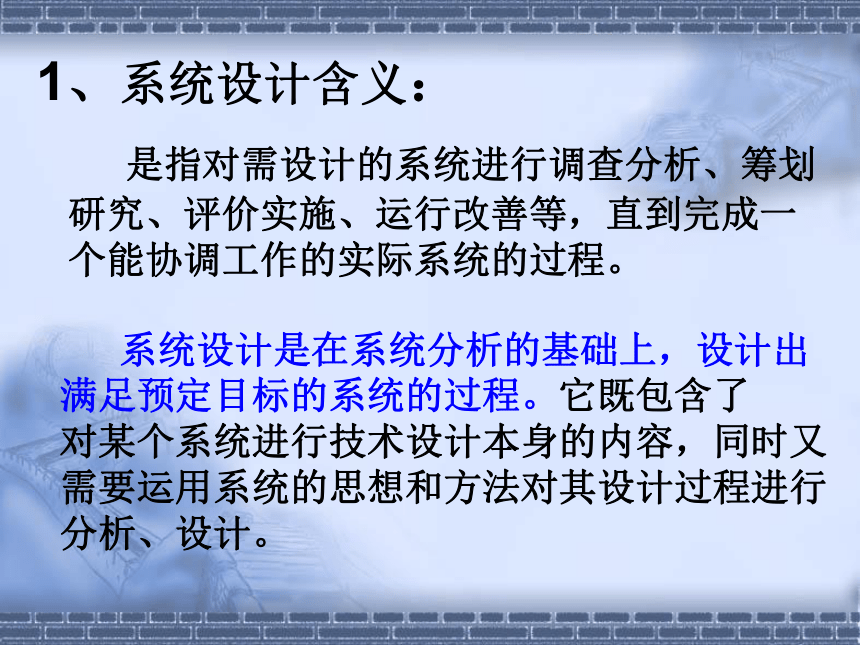

是指對需設計的系統進行調查分析、籌劃研究、評價實施、運行改善等，直到完成一個能協調工作的實際系統的過程。 系統設計是在系統分析的基礎上，設計出滿足預定目標的系統的過程。它既包含了
對某個系統進行技術設計本身的內容，同時又需要運用系統的思想和方法對其設計過程進行分析、設計。夢幻客機A380 空客A380為什么能成為一架優秀、成功的客機，這樣一個復雜的系統又是如何設計完成的呢？ 1、 A380是優秀的民用客機，出色的滿足了服務于遠程、大批量乘客航線的設計要求。
2、A380合理的解決了機身重量、機身強度、載重量、能耗等元素之間的矛盾，讓其各個子系統合理融洽的結合在一起。
3、A380盡可能的利用了機內空間，增加載客量，運用多項節能技術，減少能源消耗，滿足了航空公司對經濟效益的追求。
4、 A380可以動態調整座艙數，增加貨運空間，非常靈活機動。
5、A380的機艙配備了的最先進的機上娛樂系統，電影、游戲和電視節目一應俱全。機艙內的空氣，每三分鐘更換一次，220個舷窗讓機艙內享受更多的自然光 ，是最舒服的客機。

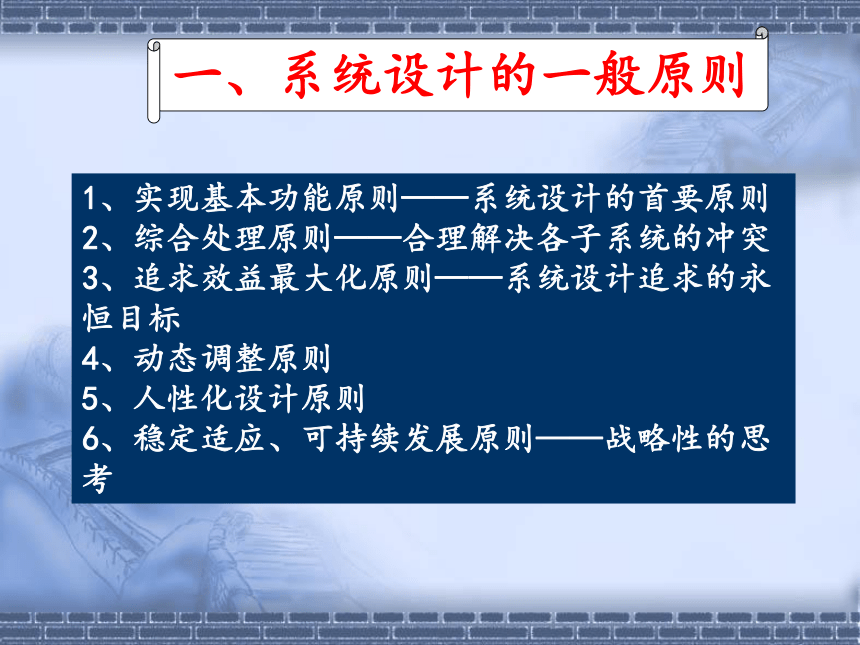

6、A380有很強的可改性，，可以根據客戶的個性化需求，衍生新的子機種，具有極好的適應性和擴展性。關于A380實現基本功能原則綜合處理原則追求效益的最大化及最優化原則動態調整原則人性化設計原則戰略性思考，穩定適應、可持續發展原則。 分析有關A380的材料，討論A380系統之所以優秀，是因為它的設計遵循了哪些原則？1、實現基本功能原則——系統設計的首要原則
2、綜合處理原則——合理解決各子系統的沖突
3、追求效益最大化原則——系統設計追求的永恒目標
4、動態調整原則
5、人性化設計原則
6、穩定適應、可持續發展原則——戰略性的思考一、系統設計的一般原則 空客A380是空客公司為了打破波音747在遠程超大型寬體客機領域的壟斷而設計的一款全新的飛機，具有大航程、大載客量的特點。
空客A380采用了模塊化設計，按照功能和相互之間聯系的緊密程度，將整個飛機系統劃分為動力、控制、航電、安全、機身等多個子系統，由英國、德國、西班牙、法國等多個國家分別完成。
各個子系統必須首先通過各自的評價驗證，達到各自的設計目標才能真正成為飛機最終的組件。
所有組件完成后在法國總裝，然后進行相關技術測試，并進行調試、優化，保證飛機的質量和安全。A380的設計歷程1、明確系統的基本功能2、將系統分解為若干子系統，明確各子系統的目標、功能及相互關系。3、對子系統進行技術設計和評價4、對系統進行總體技術設計和評價 分析有關A380設計過程的資料，總結設計系統一般過程和基本方法是什么？1、明確系統的基本功能
2、將系統分解為若干子系統，明確各子系統的目標、功能及相互關系。
3、對子系統進行技術設計和評價
4、對系統進行總體技術設計和評價二、系統設計的一般方法（1）系統設計的目的與要求：
要從整體出發，以系統整體性能的最優為目的
（2）不同行業的系統設計有著不同的技術要求。
案例1：遠程視頻會議系統網絡技術支持多媒體技術支持三、系統設計應考慮的主要問題案例2：人物形象設計第60屆戛納電影節海報設計人物形象設計需要審美能力和化裝技巧等（3）系統各部分之間的相互聯系與相互作用：
要依據系統的環境適應性，既要考慮當前，又要考慮長遠。
（4）系統設計方案的優化：
首先從系統整體考慮優化，統籌兼顧，再在此基礎上完善各部分的設計。 為坐落在山里的村莊策劃一個筑路工程設計方案，需要籌劃：資金分配、人員調配、地質勘探、路向選擇、材料購置、施工進度等。
從系統設計的思路出發，怎樣理順這些關系？案例3：筑路工程的系統設計 用系統的觀點理順各種關系，分別從筑路方案的總體目標、路線規劃方案的選擇、方案的優化作出思考。
總體目標：安全、快捷、經濟地完成筑路工程。
選擇好的路線方案：如公路要過兩座山坡，是修隧道還是繞道。
要考慮材料、人員的安排，如何降低成本，減少浪費，考慮天氣等因素，提高工程進度。（1）將系統分解為若干子系統
（2）確定各子系統的目標、功能及其相互關系
（3）對子系統進行技術設計和評價
（4）對系統進行總體技術設計和評價四、系統設計的一般步驟 案例4：編制《田徑運動會競賽日程表》1、提出設計問題；??? 學校每年都舉行田徑運動會，如果你是學生會的體育部長，會如何組織編制好《學校田徑運動會競賽日程表》。 馬上行動 2、收集與分析相關資料（包括外部環境及約束條件）(1)學習競賽規程和田徑規則，了解運動會的期限、天數，作息時間，開、閉幕式(表演內容)的時間；(2)了解參賽單位人數、組別設置；(3)場地器材條件、跑道條數、跳躍和投擲場地及器材數量；(4)熟悉賽次的安排、錄取辦法、錄取名次、計分辦法；(5)掌握裁判員的人數和水平、等級情況。(6)查閱學校前幾屆運動的相關資料。3、確定設計目的；??? 編制好編排合理，符合競賽規程和學校實際的《學校田徑運動會競賽日程表》。4、系統的設計（重點考慮：系統由哪些組分組成？系統各組分具有什么功能？各組分如何配合工作？如何解決矛盾沖突？）??? 具體講：競賽日程的編排視為一個系統，這個系統是系統結構與系統流程相輔相成的系統，要求系統結構合理，運行流程暢通。5、系統的評價及優化??? 對《學校田徑運動會競賽日程表》進行反復研究、征集意見、調整修改。 課堂練習1、系統分析的目的是：（ ）
A、為了減少實驗的失敗
B、為了減少系統內子系統的要素
C、為了減少設計決策的風險
D、為了減少設計過程的不確定因素。 C課堂練習2、系統的基本特性包括（?? ）
A、整體性、先進性、相關性、目的性、動態性
B、整體性、可靠性、目的性、動態性、環境適應性
C、整體性、相關性、目的性、動態性、環境適應性
D、整體性、開放性、實用性、可靠性、動態性C3、泰坦尼克號游輪，在當時該游輪各項技術性能是世界最先進的。但是為什么觸冰后會沉沒？請從系統的結構的角度理解，它主要反映了系統對（ ）的基本特性。
 A、整體性 B、相關性
C、目的性； D、環境適應性 D課堂練習4、宇宙飛船由上百萬個部件組成，這些部件本身很普通，但是這些部件按照一定的結構就構成了能將人類送上太空的飛船，這主要體現了系統（ ）
A、目的性 B、動態性
C、整體性 D、相關性
C課堂練習5、家庭裝修時，在廚房預埋水管和電線時，就要考慮好哪里是烹飪區、哪里是儲物區，再決定水管和電線的設計。這體現了系統的哪個特性（ ）
A、相關性 B、環境適應性
C、動態性 D、整體性A課堂練習6、一堆沙子、鋼筋、水泥等等材料散放在一起沒什么意義，但是如果將它們按照一定的結構形式造成一座橋梁，就具有了交通的功能，這個案例說明系統最基本的特性是：（ ）
A、目的性 B、動態性
C、整體性 D、適應性C課堂練習7、合金鋼材料中，碳含量的高低影響著鋼的強度、硬度和韌性，從而影響鋼的耐磨性。碳含量高，則硬度高、韌性差；碳的含量低、則硬度低、耐磨性差。這反應了系統的什么基本特性（ ）
A、相關性 B、環境適應性
C、動態性 D、整體性A課堂練習8、“丟卒保車”、“一招不慎，全盤皆輸”是我們?nèi)粘Ｉ钪械某Ｓ谜Z言，它們主要反映了系統基本特性中的（ ）
A、整體性 B、相關性
C、動態性 D、目的性A9、飛機在空中飛行時，時常受到大氣對流的影響而產生顛簸，當飛機的檢測裝置接收到這一信號后，經過控制器的調節，能在很短的時間內調整好飛行狀態，克服大氣對流對飛機飛行的影響，保持平穩飛行。這個現象說明了系統的什么基本特性？（? ）
A、整體性?????? B、相關性?????
C、環境適應性?? D、動態性C 10、明同學家所在街道的人行道路在一年內進行了鋪設通訊線路、煤氣管道、下水管道修理三次施工，給市民帶來了生活的不便，這說明對于道路的改造不符合系統設計的（ ）原則
A、整體性原則 B、動態性原則?
C、綜合處理的原則 D、人性化設計的原則A? 11、系統設計應考慮的主要問題是（ ）
①系統設計的目的 ②系統設計的要求 ③系統各部分之間的相互聯系和相互作用 ④系統設計方案的優化
A、①②③④ B、②③④
C、①②③ D、①③④A12、2009年6月27日上海市一幢在建13層樓房整體倒覆（如圖所示），調查組專家應用科學方法對水泥和鋼筋等關鍵材料作了定量分析。這體現了系統分析的
A.整體性原則B.綜合性原則C.科學性原則D.相關性原則C13、運用系統分析的方法處理具體問題時要遵循哪些原則（ ）
A、整體性原則、相關性原則、局部原則
B、整體性原則、目的性原則、相關性原則
C、整體性原則、科學性原則、綜合性原則
D、整體性原則、科學性原則、動態性原則C課堂練習14、下面哪一句日常用語沒有反映系統整體性？（ ）
A．丟卒保車
B．春捂秋凍
C．一招不慎，全盤皆輸
D．三個小皮匠頂個諸葛亮B課堂練習15、農作物種植系統的優化一般采用間作套種的方法。在間作套種系統中不屬于約束條件的是（ ）
A、作物的生長特性 B、天氣
C、季節氣候 D、病蟲害 D
