課件13張PPT。設計感悟理念臨汾二中 高二年級閉環控制系統：

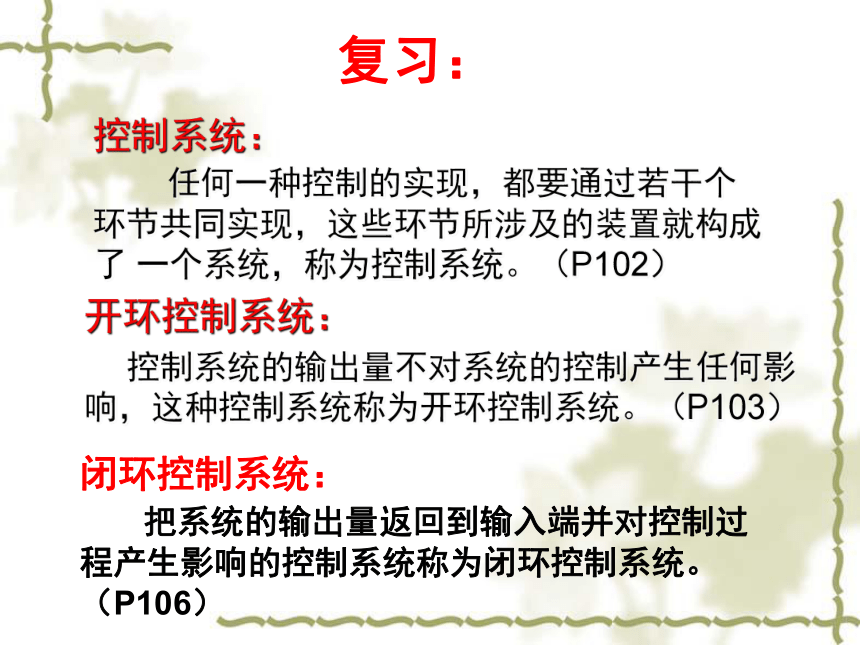

把系統的輸出量返回到輸入端并對控制過程產生影響的控制系統稱為閉環控制系統。（P106）控制系統：
任何一種控制的實現，都要通過若干個 環節共同實現，這些環節所涉及的裝置就構成了 一個系統，稱為控制系統。（P102） 開環控制系統：

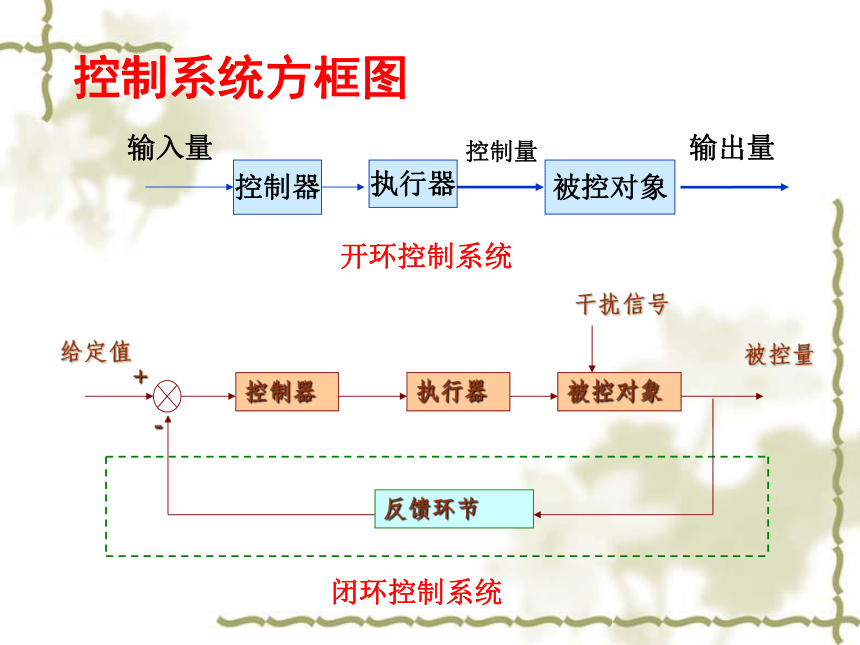

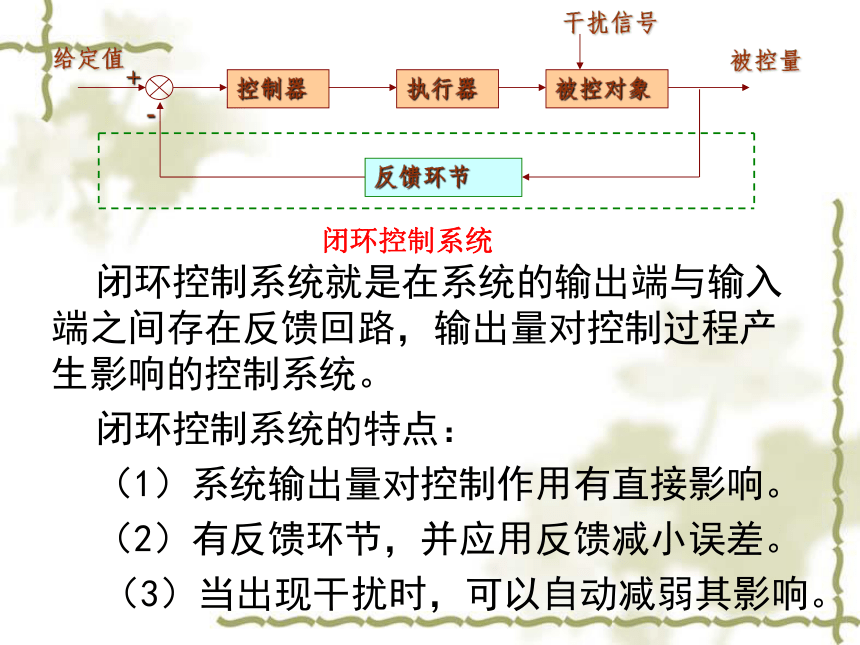

控制系統的輸出量不對系統的控制產生任何影 響，這種控制系統稱為開環控制系統。（P103）復習：控制系統方框圖 閉環控制系統就是在系統的輸出端與輸入端之間存在反饋回路，輸出量對控制過程產生影響的控制系統。
閉環控制系統的特點：
（1）系統輸出量對控制作用有直接影響。
（2）有反饋環節，并應用反饋減小誤差。

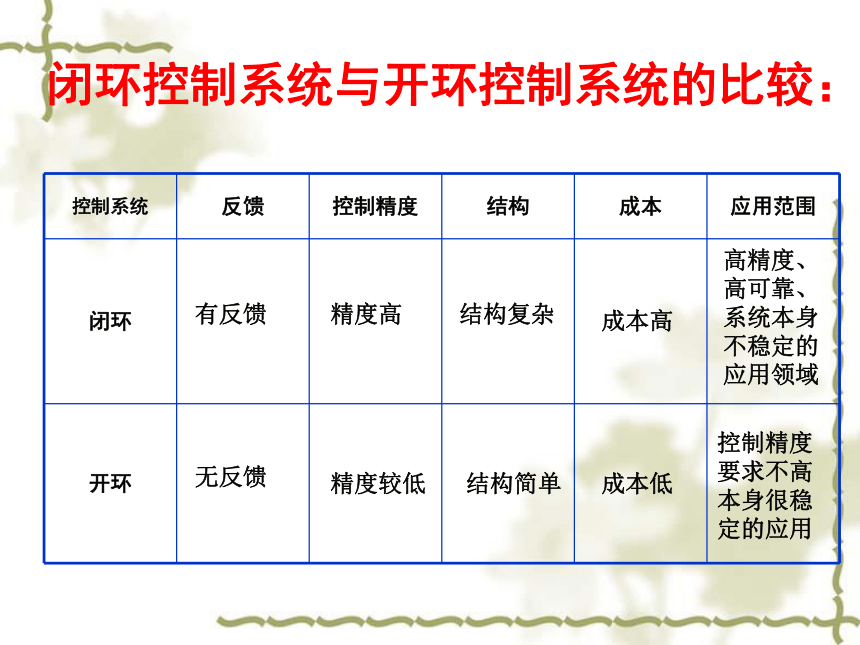

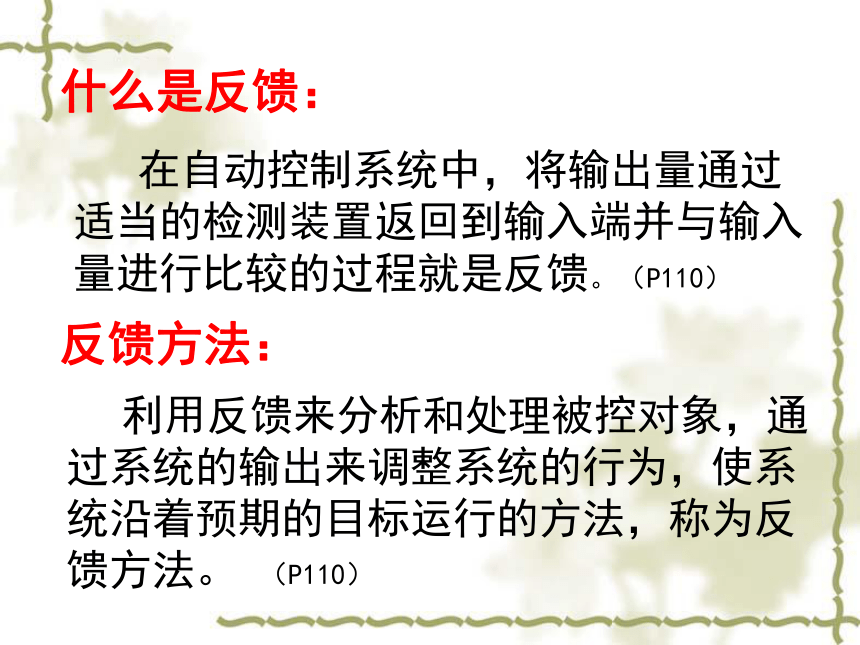

（3）當出現干擾時，可以自動減弱其影響。閉環控制系統與開環控制系統的比較：　 在自動控制系統中，將輸出量通過適當?shù)臋z測裝置返回到輸入端并與輸入量進行比較的過程就是反饋。（P110） 什么是反饋：反饋方法：　 利用反饋來分析和處理被控對象，通過系統的輸出來調整系統的行為，使系統沿著預期的目標運行的方法，稱為反饋方法。 （P110）投籃的控制： 在控制系統中，除輸入量（給定值）以外，引起被控量變化的各種因素稱為干擾因素。（P108）干擾因素：說明： 1.干擾是時常存在的；
2.干擾因素是需要克服的；
3.干擾也是可加利用的。自行車行駛速度控制： （1)開電冰箱門：外面熱氣進人冰箱將會引起箱內溫度變化，屬于干擾因素。
(2)電冰箱所在房間溫度從20℃變到32℃：屬于干擾因素。
(3)把熱菜或熱飯放人電冰箱中：屬于干擾因素。
(4)在電冰箱外放一盆冷水：嚴格說這也會引起環境溫度的變化，但這種變化一般有利于冰箱實現目標，不屬于干擾因素。馬上行動：（P108）在下表所列控制系統中，可能存在哪些干擾因素？扶梯承載的重力、電機輸出電壓的波動、齒輪間的摩擦力等。滑輪組的摩擦力、電機電源的波動等、繩子和滑輪，重物的重力。外部環境溫度的變化、大棚保溫材料的保溫性能產生變化等、植物排放的二氧化碳，溫室效應。思考：（P109）錢學森 錢學森是中國航天科技事業的先驅和杰出代表，在空氣動力學、航空工程、噴氣推進，工程控制論、物理力學等技術科學領域作出了開創性的貢獻，是中國近代力學和系統工程理論與應用研究的奠基人和倡導人。 人物介紹Thank You!祝大家學習愉快!
