第二節：探究結構
知識回顧
感知不同的結構
認識結構與力
了解結構的分類
思考？怎樣才能使結構穩固。
比薩斜塔
埃菲爾鐵塔
一、結構的穩定性
結構在負載的作用下維持其原有平衡狀態的能力。
思考？影響結構穩定性的因素有哪些呢？
結構的幾何形狀影響其穩定性

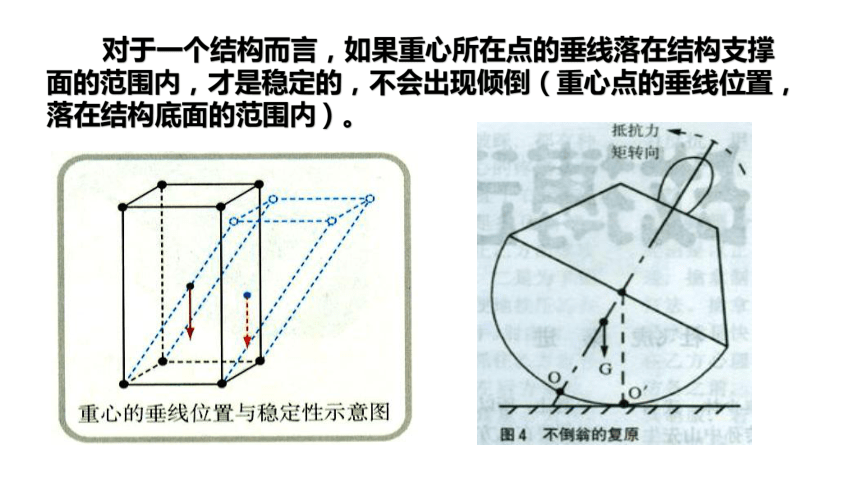

對于一個結構而言，如果重心所在點的垂線落在結構支撐面的范圍內，才是穩定的，不會出現傾倒（重心點的垂線位置，落在結構底面的范圍內）。
重心越低，結構越穩定

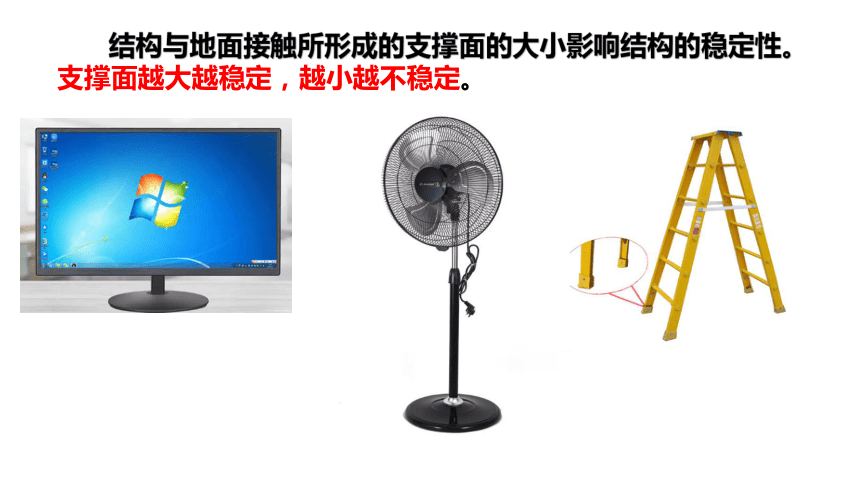

結構與地面接觸所形成的支撐面的大小影響結構的穩定性。支撐面越大越穩定，越小越不穩定。
影響結構穩定性的因素
結構的穩定性與其幾何形狀、支撐面面積的大小和重心位置密切相關。結構要達到穩定，首先,整體幾何形狀必須科學合理；其次，支撐面面積越大，重心越低，其穩定性越強。因此，在進行結構設計時，要盡可能使結構所受的重力集中在底部，降低重心，并使其重心垂線落在支撐面內,從而提高結構的穩定性。
二、結構的強度
強度：在工程技術中，不允許任何構件在正常工作的情況下被破壞，這就要求構件必須具有抵抗破話的能力，這種能力稱作強度。
1.強度與應力
應力：構件單位截面積所受的內力稱為構件的應力。
應力=內力/截面面積
σ：應力 N：內力 A：橫截面面積
應力的單位是帕，符號是Pa。還有Mpa，面積的單位是平方米，內力的單位是牛。
σ =N/A
應力的計算
書：10kg
筆：0.1kg
計算書所收到的應力
2.強度與材料
用手?jǐn)D壓紙杯，紙杯會變形，而用同樣的力擠壓不銹鋼杯，不銹鋼杯的外形則無明顯變化。
混凝土抗壓能力較好，但抗拉能力較差，所以在橫向加入鋼筋。形成鋼筋混凝土，同時局別較好的抗壓能力和抗拉能力。
3.強度與形狀強度與材料的形狀：相同的材料，不同的形狀
強度由強到弱的順序排列：P19
3.結構的連接
我們通常說的連接就是通過一定的方式把兩件或兩件以上的物體連在一起。
鉸連接：被連接的構件在連接處不能相對移動，但可相對轉動。
剛連接：被連接的構件在連接處既不能相對移動，也不能相對轉動。接、鉚接、螺接等。
構件連接處的強度是影響整個結構強度和穩定性的重要因素，而構件連接處的強度取決于它的連接方式、連接技術和連接處的牢固程度。
常見的連接方式：隼接、螺栓連接、膠粘、繩接、焊接、鉚接等。
四、結構的強度及穩定性實驗
技術試驗是解決技術問題的重要方法。技術試驗有多種作用，如通過對不同材料進行強度試驗，可選擇出符合設計要求的材料；對結構進行加載模擬試驗，可檢測或改進結構的強度。技術試驗有多種方式，如撞擊試驗、承載試驗和模擬試驗等。
小結
1.結構的穩定性
重心位置、支撐面積的大小、結構的形狀。
2.結構的強度
影響結構強度的三因素：結構的形狀、結構的材料、連接方式。
3.結構的連接
隼接、螺栓連接、膠粘、繩接、焊接、鉚接等
