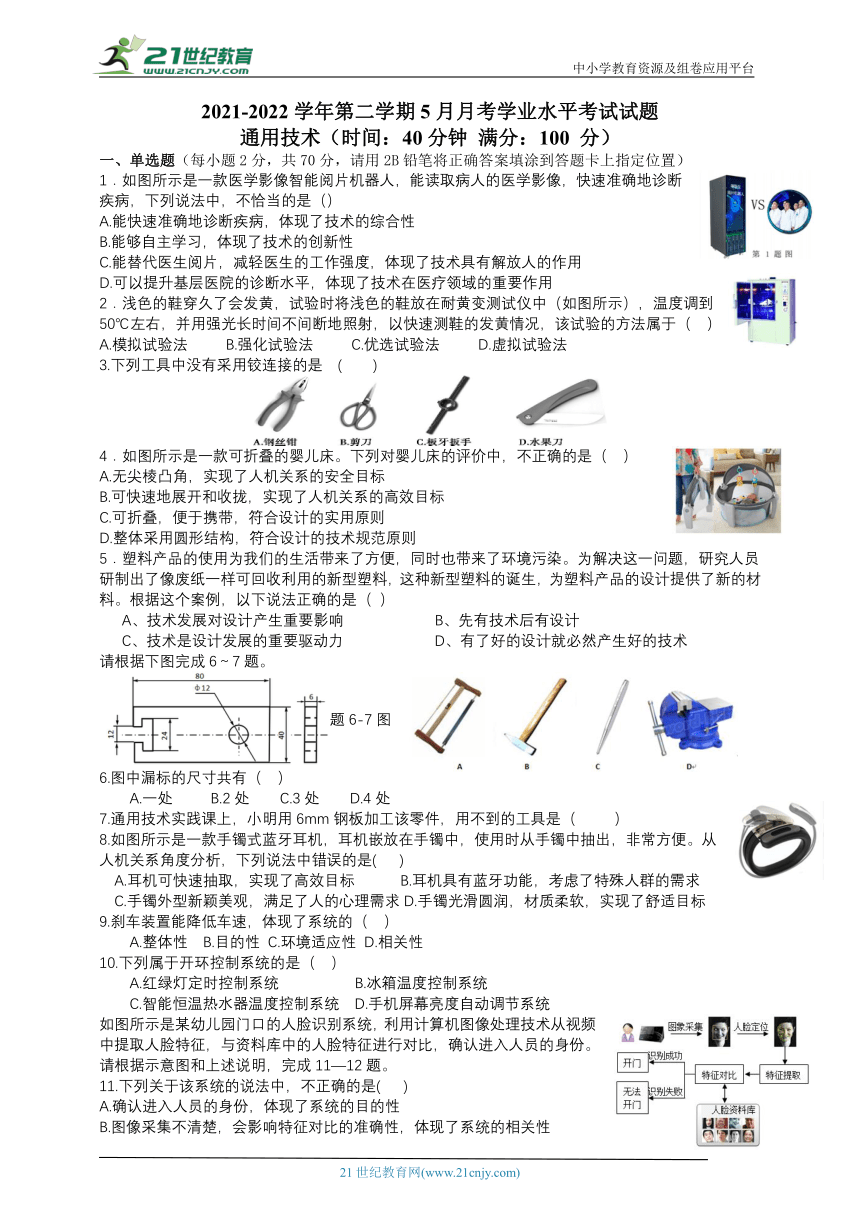

2021-2022學年第二學期5月月考學業水平考試試題
通用技術（時間：40分鐘 滿分：100 分）
一、單選題（每小題2分，共70分，請用2B鉛筆將正確答案填涂到答題卡上指定位置）
1．如圖所示是一款醫學影像智能閱片機器人，能讀取病人的醫學影像，快速準確地診斷疾病，下列說法中，不恰當的是（）
A.能快速準確地診斷疾病，體現了技術的綜合性
B.能夠自主學習，體現了技術的創新性
C.能替代醫生閱片，減輕醫生的工作強度，體現了技術具有解放人的作用
D.可以提升基層醫院的診斷水平，體現了技術在醫療領域的重要作用
2．淺色的鞋穿久了會發黃，試驗時將淺色的鞋放在耐黃變測試儀中（如圖所示），溫度調到50℃左右，并用強光長時間不間斷地照射，以快速測鞋的發黃情況，該試驗的方法屬于（ ）
A.模擬試驗法 B.強化試驗法 C.優選試驗法 D.虛擬試驗法
3.下列工具中沒有采用鉸連接的是 (　　)
4．如圖所示是一款可折疊的嬰兒床。下列對嬰兒床的評價中，不正確的是（ ）
A.無尖棱凸角，實現了人機關系的安全目標
B.可快速地展開和收攏，實現了人機關系的高效目標
C.可折疊，便于攜帶，符合設計的實用原則
D.整體采用圓形結構，符合設計的技術規范原則
5．塑料產品的使用為我們的生活帶來了方便，同時也帶來了環境污染。為解決這一問題，研究人員研制出了像廢紙一樣可回收利用的新型塑料，這種新型塑料的誕生，為塑料產品的設計提供了新的材料。根據這個案例，以下說法正確的是（ ）
A、技術發展對設計產生重要影響 B、先有技術后有設計
C、技術是設計發展的重要驅動力 D、有了好的設計就必然產生好的技術
請根據下圖完成6～7題。
題6-7圖
6.圖中漏標的尺寸共有（ ）
A.一處 B.2處 C.3處 D.4處
7.通用技術實踐課上，小明用6mm鋼板加工該零件，用不到的工具是（ ）
8.如圖所示是一款手鐲式藍牙耳機，耳機嵌放在手鐲中，使用時從手鐲中抽出，非常方便。從人機關系角度分析，下列說法中錯誤的是( )
A.耳機可快速抽取，實現了高效目標 B.耳機具有藍牙功能，考慮了特殊人群的需求
C.手鐲外型新穎美觀，滿足了人的心理需求D.手鐲光滑圓潤，材質柔軟，實現了舒適目標
9.剎車裝置能降低車速，體現了系統的（ ）
A.整體性 B.目的性 C.環境適應性 D.相關性
10.下列屬于開環控制系統的是（ ）
A.紅綠燈定時控制系統 B.冰箱溫度控制系統
C.智能恒溫熱水器溫度控制系統 D.手機屏幕亮度自動調節系統
如圖所示是某幼兒園門口的人臉識別系統，利用計算機圖像處理技術從視頻中提取人臉特征，與資料庫中的人臉特征進行對比，確認進入人員的身份。請根據示意圖和上述說明，完成11—12題。
11.下列關于該系統的說法中，不正確的是( )
A.確認進入人員的身份，體現了系統的目的性
B.圖像采集不清楚，會影響特征對比的準確性，體現了系統的相關性
C.提取的人臉特征與資料庫中的人臉特征對比不一致時，無法開門，體現了系統的動態性
D．攝像頭出現故障時，會造成識別失敗，體現了系統的整體性
12．為了提高該系統的性能，需要進一步優化。下列不屬于影響系統優化的因素是
A．人臉特征識別的準確性 B．計算機圖像處理的速度
C．圖像采集的精度 D．進入人員的人臉特征
13．如圖所示是一款寵物自動喂水機，寵物靠近時，閥門自動打開，離開后自動關閉。該控制系統的控制方式和宜采用的傳感器是（）
A．開環控制、紅外傳感器 B．閉環控制、壓敏傳感器
C．開環控制、濕敏傳感器 D．閉環控制、聲敏傳感器
14. 如圖所示是一款鈑金剪的結構示意圖，在加力桿上施加力F時，以下構件的主要受力形式是( )。
A.連桿受拉、加力桿受壓
B.連桿受壓、加力桿受壓
C.連桿受拉、加力桿受彎曲
D.連桿受壓、加力桿受彎曲
如圖所示是某大米加工廠工藝優化前后的流程圖，優化后的工藝是對大米加工過程中產生的稻殼和米糠進行加工。請根據流程圖完成15—16題。
15.關于優化前的流程圖，下列說法中正確的是
A.返回稻谷環節與分離碎米環節是串行工序
B.碾谷環節與分離稻殼環節時序可以顛倒
C.碾谷環節與碾米環節是串行工序
D.稻殼、碎米、米糠是三個并行環節
16.根據對優化前后流程圖的分析，下列說法不正確的是( )
A.增加了設備和生產環節，實現了該流程的優化
B.稻殼發電后的稻殼灰加工成活性炭，減少了排放
C.米糠深加工后產出米蛋白飼料粉和米糠油，提高了綜合效益 D.該流程的優化，縮短了大米加工的工期
17.通用技術實踐課上，小明設計了如圖所示的零件。圖中漏標和錯標的尺寸共有 （ ）處　
Ａ.4
Ｂ.5
Ｃ.6
Ｄ.7
18.如圖所示為一款創意飲料瓶，和瓶蓋連在一起的密封圈拉伸后就成了吸管。從其設計者的評價圖分析，以下說法錯誤的是(　　)
A.色彩搭配較和諧 B.衛生角度有待加強
C.密封圈的拉伸較困難 D.制造成本很低
19.某設計師查閱相關數據后，發現火災中大多數人死亡的原因是吸入毒性氣體。于是他設計了一種消防裝置，由滅火器和防毒面具組成，既能滅火又能保護使用者。該設計師發現問題的途徑是（）
A.收集與分析信息 B.進行技術試驗和研究
C.對日常生活的觀察 D.善于觀察與不怕吃苦的精神
20. 產品不屬于標準件的是（）
A．軸承 B．鉆頭 C．橡膠密封圈 D．不銹鋼門拉手
21.從系統特性看，區別手表和手機主要標志是（ ）
A. 系統 整體性 B. 系統的相關性 C. 系統的目的性 D. 系統的環境適應性
22. “螞蟻椅”是現代家具設計的經典之一，因椅子頭部酷似螞蟻頭，而被命名為“螞蟻椅”。“螞蟻椅”在設計過程中，采用的構思方法是（ ）
A.設問法 B.仿生法 C.形態分析法 D.草圖法
閱讀下列流程方框圖，完成23-24小題
23.該流程方框“□”圖中表示流程的是（ ）
A.時序 B.環節 C.次序 D.步驟
24.對流程的時序進行優化，最短時間是（ ）
A.105分鐘 B.80分鐘 C.55分鐘 D.50分鐘
25.手機大都設置省電模式，例如觸摸屏手機，當停止操作10分鐘，液晶屏會變暗并自動關閉。當你操作按鍵，液晶屏會再次點亮。控制該液晶屏亮滅的系統屬于（ ）
A.自動控制的閉環控制系統 B.自動控制的開環控制系統
C.手動控制的閉環控制系統 D.手動控制的開環控制系統
26.如圖所示是一款瓜果切片器，可一次把瓜果分切為12塊。設計該產品時，下列因素中從“物”的角度考慮的是（ ）
A.刀片的厚度 B.瓜果的大小 C.手的握持方式 D.分切時的用力大小
27.加熱爐的爐溫的控制過程如下：若加熱爐內的溫度與給定的溫度存在著偏差值，則通過控制器調整調壓器的電壓，使通過電阻絲的電流改變，加熱爐的溫度變化，從而使加熱爐的溫度基本穩定在給定的溫度值。該控制系統的控制對象是加熱爐，控制量是（ ）
A.加熱爐實際溫度 B.電流的大小 C.溫度變化量 D.電阻的大小
28.太陽能熱水器由集熱管、水箱、支架及相關附件組成，是利用的太陽能的能量將水加熱裝置，太陽能熱水器一般都帶有水位自動控制系統，當水箱水位低于設定水位，能夠自動加水。下列關于該系統說法錯誤的是（）
A.熱水器能自動加水，體現了系統的目的性
B.把太陽能熱水器看成一個系統，集熱管、水箱、支架及相關附件，可以看成該系統的組成部分。
C.在設計太陽能熱水器時，先考慮集熱管，再考慮相關附件，體現了系統分析的整體性原則
D.在設計太陽能熱水器時，既要考慮水位自動控制功能的實現，又要考慮成本，體現了系統分析的綜合性原則
29.將一塊方形30mm×60mm 金屬材料加工成如圖所示的零件，下列關于該零件的加工流程，正確的是（ ）
A.銼削→鉆孔→劃線→鋸割→表面拋光
B.鉆孔→劃線→表面拋光→鋸割→銼削
C.劃線→鉆孔→鋸割→銼削→表面拋光
D.表面拋光→劃線→鉆孔→鋸割→銼削
30.關于技術語言，下列說法不正確的是( )
A. 技術語言具有通俗易懂的特點，其中包含圖樣、圖表、模型、符號、口頭語言等方式
B. 正等軸測圖是一種可以表現物體三維結構特征的圖形，可以表示最初的設計思想
C. 標注尺寸時，尺寸線必須用細實線繪制，可以畫在其它線的延長線上
D. 機械加工圖是以三視圖的形式來表達機械加工的一種技術圖樣，是完成產品加工的主要依據
31. 圖中的建筑是澳大利亞的悉尼歌劇院，其屋頂的造型屬于哪種結構（ ）
A．殼體結構 B．實體結構 C．框架結構 D．空心結構
小明把自家的簡易魚缸通過擺景觀石、鋪底砂、種水草等環節后，改造成生態魚缸；為魚缸加裝了加水裝置，實現水位低于某高度時，系統自動加水．請按要求完成32-35題
32.下列描述不正確的是（ ）
A.生態魚缸是—個系統，水草、魚、水等為其要素且相互聯系，相互作用 B.小明擬訂有效的改造方案，完美實現魚缸生態形成，這是系統分析的結果 C.魚缸系統具有整體性、目的住、相關住、動態性、環境適應佳等基本特性 D.魚缸晚間照明系統有安全隱患，小明可主要考慮照明效果，暫時忽視安全）。
33.魚缸水位控制中，水管注水到設定水位時，電極式水位傳感器發回信號，控制裝置開始控制關閉進水閥門后停止注水，下列判斷正確的是（ ）A.進水閥門是控制器 B.水位傳感器是執行器 C.水管是被控對象 D.水位傳感器是檢測裝置
34.改造后的生態魚缸水位控制屬于（ ）A．開環、自動控制B．閉環、自動控制C．開環、手動控制D、閉環、手動控制。
35.生態魚缸水位控制框圖中①處所指是（ ）A．反饋B．系統C．控制D．干擾。
二、作圖題（3小題共30分，在答題紙上指定位置用2B鉛筆配合直尺畫線）
36. 根據立體圖,請補全三視圖中所缺的六條圖線。（12分）
37.根據如圖所示立體圖，補畫主視圖、俯視圖中所缺少的圖線，并選擇最能反映真實尺寸的視圖，在上面標注通孔直徑為 1cm，總高為 35mm。（10分）
38.根據立體圖,請補全三視圖中所缺的四條圖線（8分）
評分標準：
1-10 ABCDA CABBA
1題解析：A選項前后半句沒有因果關系
2題解析：根據題設便可得出B 溫度調到50℃左右，并用強光長時間不間斷地照射，以快速測鞋的發黃情況
3題解析：根據鉸連接的定義很容易得出ABD是鉸連接，根據剛連接的定義很容易得出C是剛連接
4題解析：D選項前后半句沒有因果關系，ABC說法都是對的
10題解：手機根據環境光線自動調節亮度，屬于閉環控制系統，有負反饋的。
11-20 CDACC DBDAD 21-30 CBBCB ABCCC 31—35 ADDBD
28題【解析】本題考查系統的五大基本特性與系統分析三個原則的理解，集熱管、水箱、支架及相關附件均看成太陽能熱水器的組成部分，題中“先考慮集熱管，再考慮相關附件”表示“部分影響部分”，要素與要素之間的關系，體現相關性，故選項說法錯誤
二、作圖題（共20分）
36. 38.
37.
